系统建模与仿真实验指导书(2)

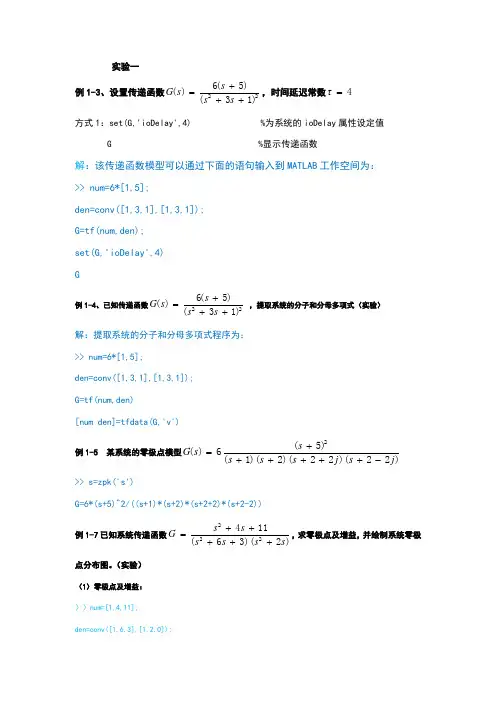

实验一例1-3、设置传递函数22)13()5(6)(+++=s s s s G ，时间延迟常数4=τ 方式1：set(G,'ioDelay',4) %为系统的ioDelay 属性设定值G %显示传递函数解：该传递函数模型可以通过下面的语句输入到MATLAB 工作空间为： >> num=6*[1,5];den=conv([1,3,1],[1,3,1]); G=tf(num,den); set(G,'ioDelay',4) G例1-4、已知传递函数22)13()5(6)(+++=s s s s G，提取系统的分子和分母多项式（实验）解：提取系统的分子和分母多项式程序为： >> num=6*[1,5];den=conv([1,3,1],[1,3,1]); G=tf(num,den)[num den]=tfdata(G,'v')例1-5 某系统的零极点模型)22)(22)(2)(1()5(6)(2j s j s s s s s G -++++++= >> s=zpk('s')G=6*(s+5)^2/((s+1)*(s+2)*(s+2+2)*(s+2-2))例1-7已知系统传递函数)2)(36(114222s s s s s s G +++++=，求零极点及增益，并绘制系统零极点分布图。

（实验）（1）零极点及增益：〉〉num=[1,4,11]; den=conv([1,6,3],[1,2,0]);G=tf(num,den) [z,p,k]=zpkdata(G,'V')（2）系统零极点分布图：（3）〉〉num=[1,4,11];den=conv([1,6,3],[1,2,0]); G=tf(num,den) pzmap(G)例1-11 给定零极点模型： )5.1)(23())7)(2(8.6)(+±+++=s j s s s s s G用MATLAB 命令得出其等效的零极点传递函数模型。

系统工程实验指导书

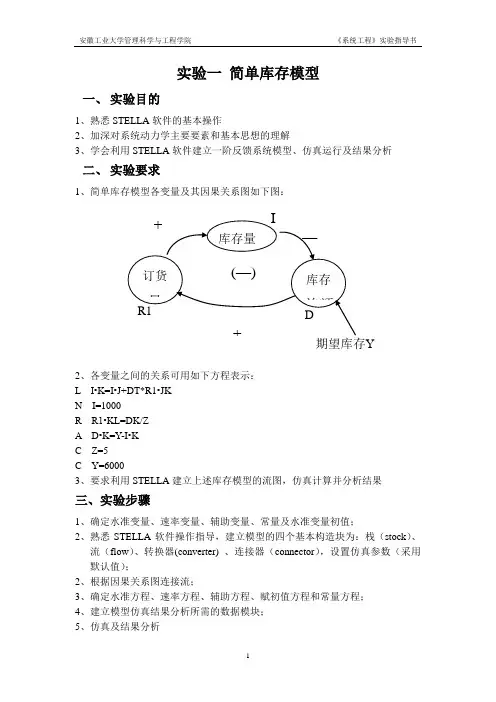

实验一简单库存模型一、实验目的1、熟悉STELLA软件的基本操作2、加深对系统动力学主要要素和基本思想的理解3、学会利用STELLA软件建立一阶反馈系统模型、仿真运行及结果分析二、实验要求1、简单库存模型各变量及其因果关系图如下图：期望库存Y2、各变量之间的关系可用如下方程表示：L I•K=I•J+DT*R1•JKN I=1000R R1•KL=DK/ZA D•K=Y-I•KC Z=5C Y=60003、要求利用STELLA建立上述库存模型的流图，仿真计算并分析结果三、实验步骤1、确定水准变量、速率变量、辅助变量、常量及水准变量初值；2、熟悉STELLA软件操作指导，建立模型的四个基本构造块为：栈（stock）、流（flow）、转换器(converter) 、连接器（connector），设置仿真参数（采用默认值）；2、根据因果关系图连接流；3、确定水准方程、速率方程、辅助方程、赋初值方程和常量方程；4、建立模型仿真结果分析所需的数据模块；5、仿真及结果分析实验二二阶库存系统一、实验目的1、加深对系统动力学主要要素和基本思想的理解2、学会利用STELLA软件建立二阶反馈系统模型、仿真运行及结果分析3、分析二阶系统的特点二、实验要求12、各变量之间的关系可用如下方程表示：L G•K=G•J+DT*(R1•KL-R2•JK)L I•K=I•J+DT•R2•JKR R1•KL=D/ZR R2•KL=G•/WR R3•KL=200A D=Y-I•KC Y=6000C W=10,Z=5C I=1000 ，G=80003、要求利用STELLA建立上述库存模型的流图，仿真计算并分析结果三、实验步骤1、确定水准变量、速率变量、辅助变量、常量及水准变量初值；2、建立模型的四个基本构造块为：栈（stock）、流（flow）、转换器(converter) 、连接器（connector），设置仿真参数（采用默认值）；2、根据因果关系图连接流；3、确定水准方程、速率方程、辅助方程、赋初值方程和常量方程；4、建立模型仿真结果分析所需的数据模块；5、仿真及结果分析四、练习改变各参数（Z、W及水准变量初始值）的值，观察水准变量和速率变量变化情况，分析参数对其仿真结果的影响实验三高校发展规模问题一、实验目的1、学会根据具体问题建立模型的因果关系图；2、应用STELLA软件建立流图统模型、仿真运行及结果分析；3、能够根据数据分析结果解释具体模型。
