外径千分尺的使用介绍

合集下载

外径千分尺操作规程

外径千分尺操作规程引言概述：外径千分尺是一种用于测量外径尺寸的精密测量工具，具有高精度和稳定性。

正确操作外径千分尺对于保证测量结果的准确性至关重要。

本文将详细介绍外径千分尺的操作规程，帮助读者正确、有效地使用这一测量工具。

一、准备工作1.1 确保外径千分尺处于干净、干燥的环境中，避免灰尘或水汽影响测量精度。

1.2 检查外径千分尺的刻度是否清晰、完整，如有磨损或损坏应及时更换。

1.3 保证外径千分尺的电池电量充足，确保正常使用。

二、测量操作2.1 将待测工件放置在外径千分尺的测量台上，确保工件与测量台接触牢固。

2.2 轻轻旋转外径千分尺的测头，直至测头与工件接触，但不要施加过大的压力。

2.3 读取外径千分尺上的刻度数值，注意小数点的位置和精确度，记录测量结果。

三、校准和调零3.1 定期对外径千分尺进行校准，确保测量结果的准确性。

3.2 在每次使用前，对外径千分尺进行零点调校，避免误差累积。

3.3 若发现外径千分尺存在较大误差或不稳定现象，应及时送检或更换。

四、保养和维护4.1 定期清洁外径千分尺表面和测头，避免灰尘或污物影响测量精度。

4.2 避免外径千分尺受到严重撞击或摔落，保持仪器完好。

4.3 定期润滑外径千分尺的滑动部件，确保操作顺畅。

五、注意事项5.1 使用外径千分尺时，避免在强光或震动环境下进行测量，以免影响测量准确性。

5.2 在测量过程中，避免过度施加压力，以免损坏外径千分尺的测头。

5.3 在使用外径千分尺时，应注意保持仪器的稳定性，避免造成误差。

结语：正确的操作规程是保证外径千分尺测量准确性的关键。

通过严格遵守操作规程、定期校准和保养，可以确保外径千分尺的稳定性和精度，提高测量效率和准确性。

希望本文的介绍能帮助读者更好地掌握外径千分尺的操作技巧，提高测量工作的质量和效率。

外径千分尺操作规程

外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。

正确使用外径千分尺可以保证测量结果的准确性和可靠性。

本文将详细介绍外径千分尺的操作规程，包括准备工作、测量步骤、注意事项等。

一、准备工作：1.1 清洁千分尺：在使用外径千分尺之前，应确保其表面干净无尘。

使用干净的布或者纸巾轻轻擦拭千分尺的测量面和刻度线，以确保测量的准确性。

1.2 校准千分尺：定期校准外径千分尺是非常重要的，以保证其测量结果的准确性。

可以通过使用已知尺寸的标准物体进行校准，或者将千分尺送至专业机构进行校准。

1.3 准备被测物体：在测量之前，应确保被测物体表面干净，并且没有杂质或者凹陷。

如果有必要，可以使用清洁剂或者棉布轻轻擦拭被测物体。

二、测量步骤：2.1 选择合适的测量范围：根据被测物体的尺寸，选择合适的外径千分尺测量范围。

确保被测物体的尺寸在千分尺的测量范围内。

2.2 将被测物体放置在千分尺上：轻轻将被测物体放置在外径千分尺的测量面上，确保物体与测量面接触密切。

2.3 读取测量结果：通过观察千分尺上的刻度线，读取被测物体的尺寸。

注意刻度线上的数字，以确定测量结果的准确值。

三、注意事项：3.1 避免外力干扰：在测量过程中，应避免外力对被测物体的干扰。

确保物体稳定放置在千分尺上，避免挪移或者晃动。

3.2 避免触摸测量面：在测量过程中，应尽量避免触摸千分尺的测量面，以防止污染或者损坏测量面。

3.3 注意读数误差：在读取测量结果时，应注意刻度线上的数字，以确定测量结果的准确值。

尽量避免读取时产生的误差，保证测量结果的准确性。

四、常见问题及解决方法：4.1 测量结果不许确：可能是由于千分尺未经过校准或者被测物体表面不干净所导致。

可以重新校准千分尺，或者清洁被测物体表面后重新测量。

4.2 千分尺读数含糊：可能是由于千分尺表面有污垢或者刻度线不清晰所导致。

可以用干净的布或者纸巾擦拭千分尺表面，或者更换刻度清晰的千分尺。

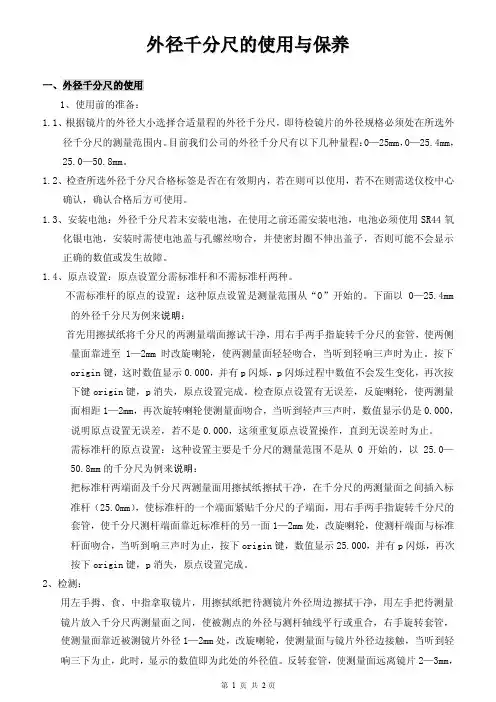

外径千分尺的使用与保养

外径千分尺的使用与保养一、外径千分尺的使用1、使用前的准备：1.1、根据镜片的外径大小选择合适量程的外径千分尺，即待检镜片的外径规格必须处在所选外径千分尺的测量范围内。

目前我们公司的外径千分尺有以下几种量程：0—25mm，0—25.4mm，25.0—50.8mm。

1.2、检查所选外径千分尺合格标签是否在有效期内，若在则可以使用，若不在则需送仪校中心确认，确认合格后方可使用。

1.3、安装电池：外径千分尺若末安装电池，在使用之前还需安装电池，电池必须使用SR44氧化银电池，安装时需使电池盖与孔螺丝吻合，并使密封圈不伸出盖子，否则可能不会显示正确的数值或发生故障。

1.4、原点设置：原点设置分需标准杆和不需标准杆两种。

不需标准杆的原点的设置：这种原点设置是测量范围从“0”开始的。

下面以0—25.4mm 的外径千分尺为例来说明：首先用擦拭纸将千分尺的两测量端面擦试干净，用右手两手指旋转千分尺的套管，使两侧量面靠进至1—2mm时改旋喇轮，使两测量面轻轻吻合，当听到轻响三声时为止。

按下origin键，这时数值显示0.000，并有p闪烁，p闪烁过程中数值不会发生变化，再次按下键origin键，p消失，原点设置完成。

检查原点设置有无误差，反旋喇轮，使两测量面相距1—2mm，再次旋转喇轮使测量面吻合，当听到轻声三声时，数值显示仍是0.000，说明原点设置无误差，若不是0.000，这须重复原点设置操作，直到无误差时为止。

需标准杆的原点设置：这种设置主要是千分尺的测量范围不是从0开始的，以25.0—50.8mm的千分尺为例来说明：把标准杆两端面及千分尺两测量面用擦拭纸擦拭干净，在千分尺的两测量面之间插入标准杆（25.0mm），使标准杆的一个端面紧贴千分尺的子端面，用右手两手指旋转千分尺的套管，使千分尺测杆端面靠近标准杆的另一面1—2mm处，改旋喇轮，使测杆端面与标准杆面吻合，当听到响三声时为止，按下origin键，数值显示25.000，并有p闪烁，再次按下origin键，p消失，原点设置完成。

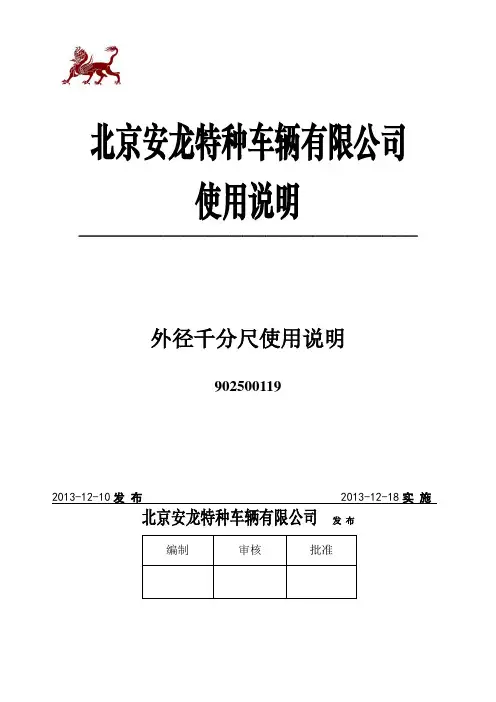

外径千分尺使用说明

北京安龙特种车辆有限公司使用说明—————————————————————————————外径千分尺使用说明9025001192013-12-10发布 2013-12-18实施北京安龙特种车辆有限公司发布目录1、零位校准 (1)2、外径千分尺的测量方法 (1)3、读数 (1)4、注意事项 (1)1、零位校准1.1、松开锁紧装置，清除油污；1.2、确认测砧与测微螺杆间接触面清洗干净。

微分筒端面是否与固定套筒的零刻度线重合。

①重合标志：微分筒端面与固定刻度零线重合，同时可动刻度零线与固定刻度水平横线重合。

②不重合时的处理方法：先旋转旋钮，至螺杆快接近测砧时，旋转测力装置，当螺杆刚与测砧接触时会听到喀喀声，停止转动确认是否重全合。

如仍不重合，送（品管）计测室处理。

2、外径千分尺的测量方法2.1、将被测物擦干净，千分尺使用时轻拿轻放；2.2、松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体；2.3、一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动0.5~1圈。

2.4、旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。

3、读数3.1、先以微分筒的端面为准线，读出固定套管下刻度线的分度值；3.2、再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即0.001mm；3.3、如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；3.4、如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上0.5mm，再加上可动刻度的值。

4、注意事项4.1、千分尺是一种精密的量具，使用时应小心谨慎，动作轻缓，不要让它受到打击和碰撞。

千分尺内的螺纹非常精密，使用时要注意：①旋钮和测力装置在转动时都不能过分用力；②当转动旋钮使测微螺杆靠近待测物时，一定要改旋测力装置，不能转动旋钮使螺杆压在待测物上；③当测微螺杆与测砧已将待测物卡住或旋紧锁紧装置的情况下，决不能强行转动旋钮。

外径千分尺使用说明

外径千分尺使用说明-、操作方法（一）、千分尺各部位说明:1、尺架2、测定砧3、测微螺杆4、锁紧螺丝5、固定套管6、微分筒7、棘轮钮8、隔热板图一（二）、量测前归零：一手持千分尺主体，一手旋转微分筒，至两测定砧接触前转动棘轮钮，使发出三至五声响，此时固定套筒管只有0刻线露出，并且微分筒零刻线与固定套管纵刻线重合，读数显示0.00mm。

（三）、量测：一手持千分尺，一手持被测物，将被测部位置丁两测定砧之间，旋转微分筒使一测定砧轻轻火住被测物不致掉落即可。

（四）、读数：千分尺的读数是由带有刻度分划的刻度尺和微分筒刻度组合而成。

1、由微分筒棱边相对丁固定套管横刻线的位置读出毫米和0.5毫米数（如图二读数14.5）2、由固定套管上统刻线相对丁微分筒到线的位置读出微分筒上的格数，此格数乘分度值0.01mm，即得读数的小数部分。

（如图二读数0.13）将以上两部分读数相加，即得被测尺等读数。

（如图二示被测尺寸为14.63 mm）二、校验：（一）、校验前先把千分尺擦拭活洁，并检查量测面有无毛头，各项功能是否正常，有瑕疵者先排除。

（二）、依每一支千分尺的使用状况及范围选取适当之块规进行校验。

（三）、在校验时千分尺测量面与块规轻微接触，并急速转动旋钮使其发出三至五声轻响。

（四）、校验时校验点数应三点以上，并依据校验值予以记录。

（五）、千分尺之允收标准为土 0.01mm,电子分厘卡之允收标准为土 0.001mm。

（六）、如千分尺补正值超过土0.02mm，电子分厘卡补正值超过土0.002mm, 则将量具予以降级使用或免用。

（七）校验周期三个月。

三、活洁保养：由使用者执行。

（一）、活洁方法：1、活洁周期在每次使用完毕后，不作记录。

2、以干净之拭布擦拭分厘卡之外表，并擦拭干净。

（二）、保养方法：1、保养周期在每天使用活洁后，不作记录。

2、必要时以防锈油擦拭千分尺之外表金届部分，以防止生锈。

四、注意事项：（一）、在每次使用前应先归零，以确保量测正确。

外径千分尺的使用方法

外径千分尺的使用方法一、外经千分尺简图二、使用前的准备工作、零位校准1. 使用前检查测砧、测微螺杆两测量面及被测工件表面是否洁净，检查被测工件表面是否有毛刺，如有，应先消除；2. 检查各部件的相互作用：①松开锁紧装置,向右或向左旋转测力装置，能顺利转动。

②拧紧锁紧装置，向右旋转测力装置，旋转到棘轮发出“喀喀……”响声为止。

测砧测微螺杆锁紧装置固定套筒微分筒测力装置隔热板开关置零位公/英制转换液晶显示屏3. 用标准样块（校块），使外经千分尺零位相对齐，如零位有不超过±0.002mm（2微米）偏差，该千分尺被视为合格千分尺，无需校正，如超出则需校正。

校正工作由专业计量人员处理---计量室，应使用产品盒中配套的扳手调整，将单爪端插入固定套筒的小孔内，转动固定套筒，即可调零。

如零位偏差较大，使用扳手双爪端旋松测力装置，持小锤轻敲微分筒尾段，使其与测微螺杆脱开，转动微分筒对零后旋紧测力装置。

三、外径千分尺的测量及读数1. 测量测量时，先将测砧（zhēn）与工件接触，然后转动微分筒，缓慢进给测微螺杆，在测量面将要接触工件时，应通过转动测力装置渐进测量面，听到“咔咔”二到三声，表明测量面已接触上，测力装置卸荷有效，即可读数。

2. 读取数值固定套管上有一条水平线，这条线上、下各有一列间距为1mm 的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。

微分筒上刻度线是将圆周分为50等分的水平线，它是旋转运动的。

根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转1周时，测微螺杆前进或后退一个螺距—0.5mm。

这样，当微分筒旋转一个分度后，它转过了1/50周，这样时螺杆沿轴线移动了1/50×0.5mm=0.01mm，因此，使用千分尺可以准确读出0.01mm的数值。

⑴ 直接读取因微分筒每转2圈测微螺杆移动1mm ，所以在微分筒邻边离开整数刻度后的第一圈内，可用固定套管的整数加微分筒的读数直接读取测量值。

外径千分尺的使用技巧

固定刻度 + 半刻度 + 可动刻度
L0.72m 0 m
读数训练
固定刻度
4mm
半刻度
0.5mm
可动刻度
5.50.0m 1 m
固定刻度 + 半刻度 + 可动刻度
L4.55m 5 m
读数训练
0.520mm
读数训练
8. 562mm
读数训练
6.123mm
读数训练
14.135mm
实物测量
使用千分尺注意事项
5.5 外径千分尺的读数训练：
是否超过半刻度？不太清楚。
固定刻度： 0
5 0 0 45
可动刻度： 49.6×0.01 说明没有超过半
刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0.0 + 0.496 = 0.496 mm
读数训练
固定刻度
0mm
半刻度
0.5mm
可动刻度
2.200.0m 1 m
4.3 外径千分尺的可动刻度读数方法：
可动刻度50等分主尺上的0.5 毫米，每等分为0.01mm
3、再看固定刻度的基准线指向可动刻度的具体位置，并估读
可动刻度每转1周，测微螺杆就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则读数为0.01×n 毫米。二、千分尺的刻度原理及读数方
由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺.
5.1 外径千分尺的读数训练：
是否超过半刻度？是。
固定刻度： 2
01 2
0
可动刻度：
46.0×0.01
45
40

外径千分尺的使用注意事项及要求

外径千分尺的使用注意事项及要求1. 引言：外径千分尺，别看名字有点绕，其实它是个很实用的小工具！大家好，今天我们来聊聊一个在机械加工和精密测量中非常重要的小玩意儿——外径千分尺。

它可能不是那种大刀阔斧的工具，但在精度方面可是一把好手。

要知道，外径千分尺可不单单是个看起来像夹子的小工具，它在精准测量中可是扮演了大角色。

只要你一学会如何使用它，测量尺寸就像切蛋糕一样轻松。

不过，用得不对的话，结果可能就会像做饭时没加盐一样尴尬。

好了，接下来就跟我一起来了解一下如何正确使用它吧！2. 使用前的准备：检查与调整2.1 了解外径千分尺的基本结构首先，先来了解一下外径千分尺的基本构造。

它主要由一个固定的主尺和一个可以移动的微调尺组成。

主尺上有刻度，微调尺上则有旋转装置。

乍一看，它可能让人觉得像是个小玩意儿，其实它内部可是蕴藏了很多精密的设计。

每个部分的设计都是为了确保测量的准确性。

所以，用之前一定要先看看这个小家伙是不是完好无损，不然你测量的结果就可能像你的数学成绩单一样让人头疼。

2.2 清洁与校准其次，要进行清洁和校准。

这步绝对不能马虎。

你可以拿一块干净的软布，轻轻擦拭千分尺的表面，确保没有灰尘或者油污。

然后，找一个标准的校准块，把外径千分尺调到零点，确认它的刻度是否准确。

如果发现偏差，那就得调校一下。

记住，不要为了省事而忽略这一步，否则，最后的测量结果就会像你之前上过的化学课一样扑朔迷离。

3. 正确使用：测量技巧与注意事项3.1 如何准确测量接下来，我们要聊聊如何使用外径千分尺来进行准确的测量。

首先，把你要测量的物体夹在千分尺的两个测量面之间，保持均匀的压力，千万别用力过猛，这样可能会导致测量结果不准确。

然后，慢慢旋转微调螺旋，使两个测量面轻轻接触到物体。

注意，测量的时候手要稳，尽量保持一个姿势，以免读数时晃动。

最后，读取刻度时要眼神如鹰，确保读数准确。

记住，测量的准确度是你对工具的尊重，也是你工作的基本素养。

外径千分尺的使用方法

外径千分尺的使用方法
外径千分尺是一种用来测量物体外径的测量工具。

其使用方法如下：
1. 首先，将外径千分尺的测头打开，并将其对准要测量的物体的外表面。

2. 然后，轻轻地旋转外径千分尺的拨轮，直到测头与物体表面紧密贴合，并且读数轮指示的数字稳定。

3. 然后，读取数字显示屏上显示的数值。

注意，由于外径千分尺的读数精度高达千分之一，因此读数时必须非常仔细，并且保持精确定位。

4. 如果需要测量物体的不同部位的直径，则可以重复上述步骤，并记录下每个部位的读数结果。

5. 最后，使用数据记录软件或手动记录，将读数结果记录下来，并进行后续处理或分析。

需要注意的是，在使用外径千分尺进行测量时，需要保证测头和物体表面之间没有任何间隙，并且要避免强烈震动或振动，以保证测量的精度和准确性。

此外，还需经常清洁测头，并及时更换电池，以保证外径千分尺的正常工作。

外径千分尺使用方法及读数

外径千分尺使用方法及读数
使用外径千分尺的方法如下：
1. 清洁千分尺的尺身和测砧。

2. 将千分尺校对零线。

3. 将被测件放到两工作面之间，调微分筒，使工作面快接触到被测件后，调测力装置，直到听到三声“咔、咔、咔”时停止。

固定旋紧装置。

即可读数。

读数方法如下：
1. 固定好之后，先读千分尺的固定刻度即下面的数值A。

2. 与固定刻度相对应的上方就是半刻度B。

确定好固定刻度的数值后，若半刻度的线已经露出，数值则记为。

如果半刻度的线还没有露出，则代表数值没有达到，数值即为0MM。

3. 读完固定刻度和半刻度之后，再看右侧的可旋转的可动刻度的数值，从下往上依次增加，固定刻度与半刻度之间的横线所对应的可动刻度的数值即为可动刻度数值C。

4. 千分位的数值则需要估读，即使为零也应该有。

5. 千分尺读数=固定刻度读数+半刻度读数+可动刻度读数+千分位读数（需要估值）。

请注意，以上信息仅供参考，实际操作可能因具体型号和用途而有所不同，建议查阅产品说明书或咨询专业人士。

英制外径千分尺读数

英制外径千分尺读数1. 什么是英制外径千分尺？英制外径千分尺是一种用于测量物体直径的工具。

它通常由一条刻度尺和一个可移动的活动爪组成。

刻度尺上的刻度以英寸为单位，并以千分之一英寸为间隔进行标记。

通过移动活动爪，可以将其放置在物体的两个相对点上，并读取刻度尺上的数值来确定物体的直径。

2. 如何使用英制外径千分尺？使用英制外径千分尺测量物体的直径需要以下步骤：1.准备工作：确保外径千分尺干净，并检查其是否损坏或有缺陷。

2.调零：将活动爪合拢，确保刻度尺上的指示线与零刻度对齐。

如果不对齐，可以通过调整调零螺丝来进行校准。

3.放置物体：将活动爪轻轻放置在待测物体的两个相对点上，确保爪子与物体表面接触紧密。

4.读取数值：通过眼睛平视刻度尺，读取指示线所在位置对应的数值。

注意，刻度尺上的数值表示物体直径的千分之一英寸。

5.记录结果：将读取到的数值记录下来，可以使用单位英寸或毫米来标注。

3. 注意事项在使用英制外径千分尺时，需要注意以下事项：•调零：在每次使用前，都要确保外径千分尺已经进行了正确的调零操作。

如果没有进行调零，测量结果可能会出现误差。

•精确度：外径千分尺通常具有较高的精确度，但仍然可能存在一定误差。

因此，在进行重要测量时，最好进行多次测量并取平均值以提高准确性。

•保养与存储：定期清洁外径千分尺，并妥善存放在干燥、无灰尘和防腐蚀的环境中。

这样可以延长工具的使用寿命并保持其准确性。

•避免过度力量：在放置活动爪时，不要施加过大的力量以免损坏爪子或物体表面。

4. 应用领域英制外径千分尺广泛应用于许多领域，包括制造业、机械工程、汽车维修等。

它可以用于测量各种物体的直径，例如螺纹、轴承、管道等。

由于其高精度和方便易用的特点，外径千分尺成为许多行业中不可或缺的工具。

5. 总结英制外径千分尺是一种用于测量物体直径的工具，通过读取刻度尺上的数值来确定物体直径。

使用外径千分尺时，需要注意调零、精确度、保养与存储以及避免过度力量等事项。

外径千分尺使用说明书

外径千分尺使用说明书外径千分尺产品资料千分尺产品明细：外径千分尺、测微头、螺纹千分尺、公法线千分尺、内径千分尺、深度千分尺、杠杆千分尺、板厚千分尺、壁厚千分尺、尖头千分尺、小测头千分尺、电子数显外径千分尺一、外径千分尺（三级产品分类）1、产品简介：外径千分尺是利用螺旋副原理对弧形尺架上两测量面间分割的距离进行读数，适用于工件的外尺寸测量的工具。

2、购买列参数：见表3、产品特性：●适用于工件的外尺寸测量，可测量工件精度在IT6-IT10。

●外径千分尺按分度值可分为0.01mm和0.001mm，根据所测工件精度要求选择相应的产品。

●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。

●测量范围≤300mm的外径千分尺测量面镶硬质合金，使用寿命长。

●测力装置采用双棘轮结构，测力稳定。

●外径千分尺符合国家标准 GB/T1216-2004。

●测量范围（25-300）mm外径千分尺附有校对量杆1支；测量范围（300－1000）mm外径千分尺附有校对量杆2支；测量范围（1000－3000）mm外径千分尺附有校对柱2支，校对量杆4支，具体尺寸详见参数列表。

●1000－3000mm管结构外径千分尺是由外径千分尺和百分表组成的通用外尺寸测量器具。

●1000－3000mm管结构外径千分尺适用于重型机械或矿山机械等加工大尺寸零件的测量，通过活动测砧、量杆、校对柱及测微头来实现每种规格量程为500mm的尺寸测量。

用校对柱、测微头及量杆做尺寸的调整，用百分表进行比较测量，百分表量程为10mm，读数更直观、方便。

●1000－3000mm管结构外径千分尺符合 JB/T 10007-2012。

测力装置注意事项：转动测力装置渐进量面，听见“卡卡”声，表明量面与工件已接触上，测力装置卸荷有效，即可读数。

校对量杆的使用方法和作用：校对量杆用于测量范围大于25mm 的外径千分尺校对“0”位。

把校对量杆当做被测工件进行测量，如果千分尺上的读数与校对量杆实际尺寸相同，表明“0”位正确。

外径千分尺操作规程

外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。

正确的操作规程对于保证测量结果的准确性至关重要。

本文将详细阐述外径千分尺的操作规程，包括测量前的准备工作、测量步骤、注意事项以及使用后的保养维护等方面。

正文内容：1. 准备工作1.1 清洁测量工作台：确保测量工作台表面干净平整，无灰尘和杂物。

1.2 校准外径千分尺：使用专业的校准工具对外径千分尺进行校准，确保其准确度和精度。

1.3 准备被测物体：将被测物体放置在测量工作台上，并确保其表面干净、平整。

2. 测量步骤2.1 调整外径千分尺：将外径千分尺的刻度盘调整到零位，确保其初始位置正确。

2.2 夹住被测物体：使用外径千分尺的夹持装置，轻轻夹住被测物体，确保夹持力度适中。

2.3 读取测量结果：通过观察外径千分尺刻度盘上的刻度线，确定被测物体的外径尺寸。

2.4 记录测量结果：将测量结果记录在测量记录表格或其他适当的文件中，以备后续分析和参考。

3. 注意事项3.1 避免触碰外径千分尺刻度盘：在测量过程中，应尽量避免触碰外径千分尺刻度盘，以免造成误差。

3.2 避免外界干扰：在测量过程中，应尽量避免外界的振动和干扰，以确保测量结果的准确性。

3.3 注意测量范围：外径千分尺有一定的测量范围，应注意选择适合被测物体的尺寸范围进行测量。

3.4 防止损坏外径千分尺：在使用外径千分尺时，应注意轻放、避免碰撞和摔落，以防止其损坏。

4. 保养维护4.1 清洁外径千分尺：使用干净的软布或刷子清洁外径千分尺的表面和刻度盘，以保持其清洁。

4.2 定期校准：定期使用专业的校准工具对外径千分尺进行校准，以确保其准确度和精度。

4.3 存放在干燥环境：外径千分尺应存放在干燥、无尘的环境中，避免受潮和腐蚀。

总结：外径千分尺是一种常用的测量工具，正确的操作规程对于保证测量结果的准确性至关重要。

在进行测量前，需要进行准备工作，包括清洁测量工作台、校准外径千分尺和准备被测物体等。

外径千分尺使用方法

外径千分尺使用方法外径千分尺是一种用于测量外径尺寸的精密测量工具，它具有高精度、易操作等特点，在工业生产和实验室研究中得到广泛应用。

正确的使用外径千分尺可以提高测量的准确性和效率，下面将介绍外径千分尺的使用方法。

1. 检查外径千分尺。

在使用外径千分尺之前，首先要检查外径千分尺的外观和工作状态。

检查外径千分尺的外观是否完整，刻度盘是否清晰，测量杆是否干净，并检查测量杆的移动是否流畅。

如果发现外径千分尺存在损坏或者异常情况，应及时进行维修或更换。

2. 调整零位。

在进行测量之前，需要先调整外径千分尺的零位。

将外径千分尺的测量杆轻轻插入待测物体的孔径中，然后轻轻旋转刻度盘，使刻度盘上的指针指向零刻度线。

这样就完成了外径千分尺的零位调整，可以开始测量了。

3. 进行测量。

将已经调整好零位的外径千分尺放置在待测物体的外径上，轻轻转动测量杆，使其与待测物体的外径贴合。

然后读取刻度盘上指针所指的数值，这个数值就是待测物体的外径尺寸。

需要注意的是，读数时要垂直于刻度盘，并避免因视角问题导致读数偏差。

4. 注意事项。

在使用外径千分尺时，需要注意以下事项：使用外径千分尺时要轻拿轻放，避免碰撞和摔落，以免影响测量精度。

在测量过程中要保持测量杆和待测物体的外径表面清洁，避免灰尘和杂质影响测量精度。

使用外径千分尺时要避免长时间暴露在高温、潮湿的环境中，以免影响外径千分尺的精度和使用寿命。

5. 储存和保养。

在使用外径千分尺之后，需要进行储存和保养。

将外径千分尺放置在干燥通风的环境中，避免受到潮湿和腐蚀。

定期对外径千分尺进行清洁和润滑，确保外径千分尺的工作状态良好。

总结。

外径千分尺是一种精密的测量工具，正确的使用方法可以提高测量的准确性和效率。

在使用外径千分尺时，需要注意调整零位、轻拿轻放、保持清洁等事项，同时要进行储存和保养，确保外径千分尺的工作状态良好。

希望本文介绍的外径千分尺使用方法能对您有所帮助。

外径千分尺的使用方法

外径千分尺的使用方法外径千分尺，又叫做千分表，是一种用于测量直径和厚度的精密测量工具。

它是由两个测量钳臂组成的，在使用过程中需要注意一些操作方法和技巧。

下面我将详细介绍外径千分尺的正确使用方法。

首先，我们需要了解外径千分尺的组成部分。

外径千分尺由主规和副规组成，主规上有一个测量面和刻度盘，副规上则有一个测量脚和固定螺丝。

在使用时，需要将主规放在被测物体上方，副规放在下方，调整螺丝使得两个测量脚紧贴物体表面。

在使用外径千分尺之前，需要保证其精度和工作状况。

首先，检查刻度盘零位，确保其与测量面平行。

其次，检查测量面和测量脚的外观是否损坏，以免影响测量精度。

在测量之前，还需要用蜡纸或油纸清洁测量面，以确保其光洁度。

接下来，我们将详细介绍外径千分尺的使用方法：1. 首先，将主规和副规打开，使测量脚与测量面相离。

然后将千分尺的螺丝旋紧，使两个测量脚夹住被测物体。

2. 调整外径千分尺的螺丝，使测量脚紧贴物体表面。

这时，需要稍加旋转螺丝并反复测量，直到测量脚与物体表面接触均匀。

3. 在测量之前，需要通过刻度盘上的零刻度来校准外径千分尺。

将刻度盘逆时针旋转，使测量脚尖轻轻触碰物体，并将刻度盘上的刻度调零。

4. 进行测量时，需将刻度盘顺时针旋转，直到测量脚与物体表面完全接触。

刻度盘上的刻度线将给出被测物体的直径或厚度数值。

5. 在读取刻度时，需注意读取主规上的刻度和副规上的刻度。

主规上的刻度通常是毫米或英寸，而副规上的刻度是千分之一毫米或千分之一英寸。

读取时，两个刻度值需要加在一起才是最终的测量数值。

6. 在测量结束后，需将外径千分尺的螺丝旋松，将测量脚与测量面分开。

此时，应该轻拍外径千分尺，以确保其重置为起始状态，准备下一次测量。

另外，需要注意的是，在使用外径千分尺进行测量时，需要保证被测物体为静止状态，避免误差的产生。

同时，在测量之前和之后，应该及时清洁测量面，以确保其精度和准确性。

总的来说，外径千分尺是一种常用的精密测量工具，准确运用它能够得出被测物体的直径和厚度数值。

外径千分尺操作规程

外径千分尺操作规程引言概述：外径千分尺是一种常用的测量工具，用于测量物体的外径尺寸。

正确的操作规程可以确保测量结果的准确性和可靠性。

本文将详细介绍外径千分尺的操作规程，包括四个部份：准备工作、测量操作、测量注意事项和测量结果处理。

一、准备工作：1.1 清洁外径千分尺：在使用外径千分尺之前，必须确保其表面干净无尘。

使用干净的布或者纸巾轻轻擦拭外径千分尺的测量面和刻度尺，以确保测量的准确性。

1.2 校准外径千分尺：定期校准外径千分尺是非常重要的。

校准可以通过使用已知尺寸的标准物体进行比对来完成。

如果发现外径千分尺的测量结果与标准物体的尺寸不一致，应及时进行调整或者更换。

1.3 选择合适的外径千分尺：根据被测物体的尺寸范围，选择合适的外径千分尺。

确保外径千分尺的测量范围比被测物体的尺寸范围稍大，以避免测量误差。

二、测量操作：2.1 确定测量位置：将被测物体放置在一个稳定的平面上，确保其与外径千分尺的测量面接触良好。

2.2 调整外径千分尺：根据被测物体的尺寸，通过旋转外径千分尺的滚轮来调整刻度尺的位置，使其与被测物体的表面接触。

2.3 进行测量：将外径千分尺的刻度尺对齐被测物体的外径，轻轻旋转外径千分尺，直到感觉到测量面与被测物体表面的接触。

记录刻度尺上的测量值。

三、测量注意事项：3.1 避免外界干扰：在测量过程中，应尽量避免外界的震动和干扰，以确保测量结果的准确性。

3.2 注意测量力度：在进行测量时，应保持适当的力度，既不能过轻也不能过重，以防止测量结果的偏差。

3.3 防止温度变化：外径千分尺的测量结果会受到温度的影响，因此在测量过程中应尽量避免温度的变化，或者在测量结果中进行修正。

四、测量结果处理：4.1 记录测量结果：将测量结果准确地记录下来，包括被测物体的尺寸和测量时间等信息。

4.2 分析测量结果：对测量结果进行分析，比对标准要求或者之前的测量数据，以判断被测物体的尺寸是否合格。

4.3 处理异常情况：如果测量结果与标准要求存在偏差，应及时进行调整或者重新测量，确保测量结果的准确性。

外径千分尺的正确使用

外径千分尺
操作规程及维护保养规定
一．外径千分尺的正确使用
（1）外观是否正常，移动是否灵活，有无卡滞现象。

（2）外观合格后，必须首先校对其零位。

对测量范围为0～25mm的千分尺，校对零位时应使两测量面接触对于测量范围大于25mm的外径千分尺，应在两测量面之间安放尺寸为测量下限的校对量杆或量块后进行。

调整时，首先将两测量面擦干净，使其两面良好接触后进行，如零位不准确可用专用扳手调零。

（3）当千分尺的测量面将要与工件接触时，要使用测力装置，不要用手转动微分筒进行测量，以免由于测力的不稳带来测量误差。

（4）千分尺测量轴的中心线要与工件被测长度的方向一致，不得歪斜。

（5）测量正在加工的工件尺寸时，工件要在静态状态
下测量，否则易使千分尺的测量面很快磨损甚至使测杆扭曲，而且测得值也往往不准确。

（6）不能用千分尺当卡规使用。

（7）使用千分尺时，手必须握在隔热装置的位置处，以避免将测量者的体温传给千分尺，使千分尺的温度与被测工件的温度不一致而产生较大的测量误差。

刚加工好的零件，尽可能使被测件的温度与千分尺的温度基本一致时测量，特别是对大尺寸工件更应加以注意。

二．外径千分尺的维护与保养
（1）当测量工作完毕之后，应将千分尺放在安全的地方，不要放在
机床经常活动的部位，以免将千分尺撞伤或挤坏。

（2）要远离磁场，防止千分尺磁化影响测量精度。

（3）千分尺不用时，应用干净的棉布将各个部位擦拭干净，慢慢转动微分筒或测力装置，使千分尺处于零值附近的状态后，将其放入尺盒中。

（4）定期送计量室由计量人员进行维修和保养。

编制：审核：。
