ups系统方案教学内容
ups实施方案
ups实施方案一、引言UPS（Uninterruptible Power Supply）是指不间断电源系统，是一种为电子设备提供稳定电力的装置。
在现代社会中，电子设备已经成为生活和工作中必不可少的一部分，而UPS系统则成为了保障设备正常运行的必备设备。
本文将对UPS实施方案进行探讨，详细介绍UPS的功能、工作原理以及实施方案的具体内容。
二、UPS的功能与工作原理1. UPS的功能UPS主要有两个功能：一是提供稳定的电力供应，保护设备免受停电、过电压和电池损坏等不良现象的影响；二是为设备提供短时备用电源，以便在停电时能够有足够的时间保存数据和正常关机，避免数据丢失和设备损坏。
2. UPS的工作原理UPS一般由电源、变流器/充电器、电池、逆变器和控制器等组成。
当市电供电正常时，UPS系统会将电能转换为直流电并用于为电池充电；而在市电断电时，UPS会通过电池向逆变器提供直流电，逆变器再将其转换为交流电供给设备使用。
同时，UPS还会监测市电的频率和电压，一旦出现异常情况，UPS系统则会自动切换至备用电源，以确保设备的正常运行。
三、UPS实施方案1. 需求分析在实施UPS方案前，首先需要进行需求分析。
根据不同的应用场景和设备类型，确定UPS系统的容量、备用时间以及各种保护功能的需求。
2. 设备选型根据需求分析结果，选择适合的UPS设备。
需要考虑的因素包括容量、电池技术、运行效率、可扩展性以及售后服务等。
3. 安装位置UPS设备应尽可能选择在干燥、通风良好的地方，以保证其散热效果和使用寿命。
同时，还应避免与其他热源或易燃物接触。
4. 联网监控为了方便管理和监控UPS系统的状态，可以选择安装UPS网络管理卡。
通过网络管理卡，可以实时监测 UPS 设备的工作状况，提前预警并进行故障排除。
5. 定期维护为保证UPS系统的运行稳定，需要进行定期的维护和保养。
主要包括检查电池状态、清洁设备外壳、检查电源线路等。
6. 优化布线UPS设备应与主要设备通过电源线连接，以减少电能的损耗。
UPS培训UPS课件UPS基础
蓄电池类型
常用铅酸电池、镍镉电池、 锂电池等，不同类型的电 池性能、寿命、价格等有 所不同。
蓄电池组配置
根据UPS容量和后备时间 要求，合理配置蓄电池的 数量和容量。
蓄电池管理
包括充电管理、放电管理、 温度管理等，确保蓄电池 的安全和性能。
逆变器与充电器
逆变器
逆变器与充电器的匹配
将蓄电池的直流电转换为交流电供给 负载设备使用，逆变器的性能直接影 响UPS的输出质量。
选择合适类型和规格UPS
UPS类型
根据负载类型、容量需求、备用时间等因素，选择合适的UPS类型，如在线式、 后备式等。
UPS规格
根据UPS的输出功率、输入/输出电压范围、频率等参数，选择符合需求的UPS 规格。
蓄电池组配置及容量计算
蓄电池组配置
根据UPS的类型和规格，选择合适的 蓄电池组配置，如电池电压、电池容 量等。
对设备操作和维护人员进行专业培训，提高 其对设备的熟悉程度和维护保养技能。
建立故障应急处理机制
制定针对常见故障的应急处理方案，缩短故 障排除时间，减少对业务的影响。
总结回顾与展望未来
06
发展趋势
本次培训重点内容回顾
1 2 3
UPS基础知识 包括UPS的定义、分类、工作原理等核心内容， 为学员提供了全面的UPS知识体系。
新能源技术的发展为UPS行业带来了 新的机遇和挑战，如锂电池等新型储 能技术的应用将改变UPS的传统格局。
未来发展趋势预测
绿色环保将成为UPS发展的重要 方向，采用高效能、低损耗的电 路设计以及环保材料，降低UPS
对环境的影响。
模块化、可扩展性将成为UPS设 计的关键要素，方便用户根据实
际需求进行灵活配置和扩展。

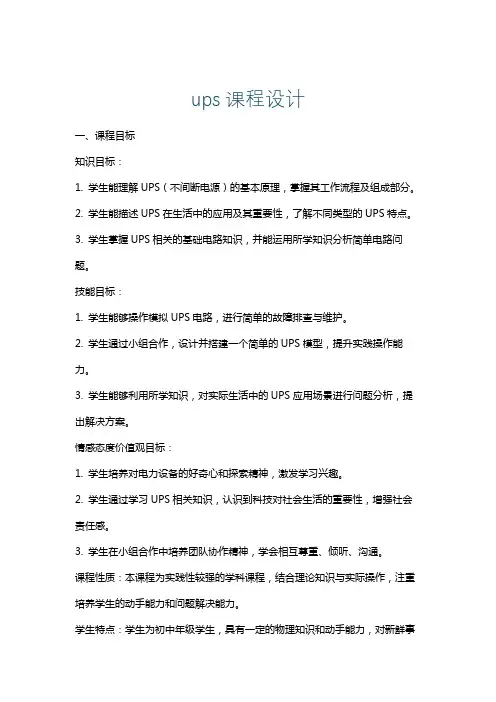

ups课程设计
ups课程设计一、课程目标知识目标：1. 学生能理解UPS（不间断电源）的基本原理，掌握其工作流程及组成部分。
2. 学生能描述UPS在生活中的应用及其重要性，了解不同类型的UPS特点。
3. 学生掌握UPS相关的基础电路知识，并能运用所学知识分析简单电路问题。
技能目标：1. 学生能够操作模拟UPS电路，进行简单的故障排查与维护。
2. 学生通过小组合作，设计并搭建一个简单的UPS模型，提升实践操作能力。
3. 学生能够利用所学知识，对实际生活中的UPS应用场景进行问题分析，提出解决方案。
情感态度价值观目标：1. 学生培养对电力设备的好奇心和探索精神，激发学习兴趣。
2. 学生通过学习UPS相关知识，认识到科技对社会生活的重要性，增强社会责任感。
3. 学生在小组合作中培养团队协作精神，学会相互尊重、倾听、沟通。
课程性质：本课程为实践性较强的学科课程，结合理论知识与实际操作，注重培养学生的动手能力和问题解决能力。
学生特点：学生为初中年级学生，具有一定的物理知识和动手能力，对新鲜事物充满好奇，喜欢探究。
教学要求：结合学生特点，教师应采用启发式、探究式教学方法，引导学生主动参与课堂，注重培养学生的实践操作能力和创新能力。
在教学过程中，关注学生的个体差异，给予每个学生充分的关注和指导。
通过课程学习，使学生能够达到上述课程目标，并在后续的教学设计和评估中，持续关注学生的学习成果。
二、教学内容1. UPS基本原理及其工作流程：介绍UPS的核心组成部分，包括整流器、电池、逆变器等，阐述其工作原理及转换过程。
2. UPS的类型与应用：分析不同类型的UPS特点，如后备式、在线互动式、在线式等，并探讨其在生活中的应用场景。
3. 基础电路知识：回顾与UPS相关的电路知识，如电路元件、电路图识别等，为后续实践操作打下基础。
4. UPS的故障排查与维护：学习如何对UPS进行简单的故障排查，了解维护保养方法，提高实际操作能力。
5. UPS模型设计与搭建：分组进行UPS模型的设计与搭建，让学生在实践中掌握UPS的组成与工作原理。

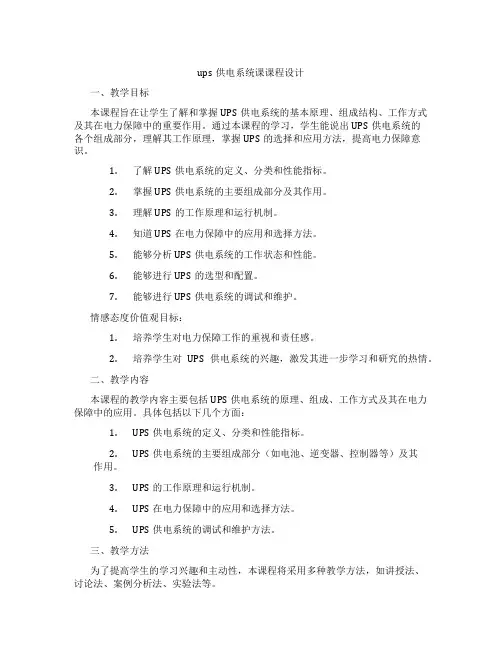

ups供电系统课课程设计
ups供电系统课课程设计一、教学目标本课程旨在让学生了解和掌握UPS供电系统的基本原理、组成结构、工作方式及其在电力保障中的重要作用。
通过本课程的学习，学生能说出UPS供电系统的各个组成部分，理解其工作原理，掌握UPS的选择和应用方法，提高电力保障意识。
1.了解UPS供电系统的定义、分类和性能指标。
2.掌握UPS供电系统的主要组成部分及其作用。
3.理解UPS的工作原理和运行机制。
4.知道UPS在电力保障中的应用和选择方法。
5.能够分析UPS供电系统的工作状态和性能。
6.能够进行UPS的选型和配置。
7.能够进行UPS供电系统的调试和维护。
情感态度价值观目标：1.培养学生对电力保障工作的重视和责任感。
2.培养学生对UPS供电系统的兴趣，激发其进一步学习和研究的热情。
二、教学内容本课程的教学内容主要包括UPS供电系统的原理、组成、工作方式及其在电力保障中的应用。
具体包括以下几个方面：1.UPS供电系统的定义、分类和性能指标。
2.UPS供电系统的主要组成部分（如电池、逆变器、控制器等）及其作用。
3.UPS的工作原理和运行机制。
4.UPS在电力保障中的应用和选择方法。
5.UPS供电系统的调试和维护方法。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：用于讲解UPS供电系统的原理、组成、工作方式等基本知识。
2.讨论法：用于探讨UPS的选择和应用方法，提高学生的思考和分析能力。
3.案例分析法：通过分析实际案例，使学生更好地理解UPS供电系统的工作原理和应用。
4.实验法：安排实验课程，让学生亲自动手操作UPS供电系统，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用国内权威、实用的UPS供电系统教材作为主要教学资源。
2.参考书：提供相关领域的参考书籍，拓展学生的知识面。

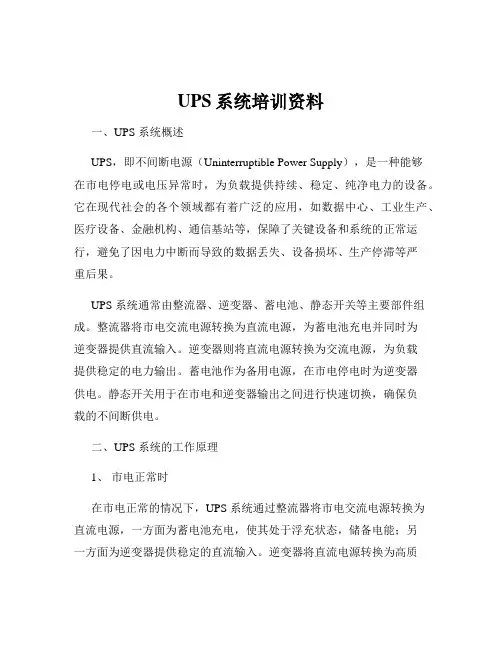

UPS系统培训资料
UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够在市电停电或电压异常时，为负载提供持续、稳定、纯净电力的设备。
它在现代社会的各个领域都有着广泛的应用，如数据中心、工业生产、医疗设备、金融机构、通信基站等，保障了关键设备和系统的正常运行，避免了因电力中断而导致的数据丢失、设备损坏、生产停滞等严重后果。
UPS 系统通常由整流器、逆变器、蓄电池、静态开关等主要部件组成。
整流器将市电交流电源转换为直流电源，为蓄电池充电并同时为逆变器提供直流输入。
逆变器则将直流电源转换为交流电源，为负载提供稳定的电力输出。
蓄电池作为备用电源，在市电停电时为逆变器供电。
静态开关用于在市电和逆变器输出之间进行快速切换，确保负载的不间断供电。
二、UPS 系统的工作原理1、市电正常时在市电正常的情况下，UPS 系统通过整流器将市电交流电源转换为直流电源，一方面为蓄电池充电，使其处于浮充状态，储备电能；另一方面为逆变器提供稳定的直流输入。
逆变器将直流电源转换为高质量的交流电源，经过滤波、稳压等处理后，为负载提供纯净、稳定的电力。
此时，静态开关处于导通市电的状态，负载由市电直接供电。
2、市电异常时当市电出现停电、电压过高或过低、频率异常等情况时，UPS 系统会迅速检测到市电故障，并在几毫秒内启动蓄电池通过逆变器为负载供电。
静态开关自动切换到逆变器输出，确保负载的不间断供电。
在市电恢复正常后，UPS 系统会自动切换回市电供电，并对蓄电池进行充电，恢复其储备电能的状态。
3、旁路工作模式在某些特殊情况下，如 UPS 系统内部故障或过载时，UPS 会自动切换到旁路工作模式，负载直接由市电供电。
此时，UPS 系统仍会对市电进行监测，一旦市电恢复正常或系统故障排除，UPS 会自动切换回正常工作模式。
三、UPS 系统的类型1、在线式 UPS在线式 UPS 是最常见的一种类型，其逆变器始终处于工作状态，为负载提供经过处理的交流电源。
ups方案书
UPS方案书1. 引言UPS（不间断电源）是为了保障关键设备在电网停电或电压波动的情况下继续提供稳定、可靠电力供应的设备。
本方案书将介绍一个UPS方案，旨在满足客户对电力持续供应的需求。
2. 方案概述本方案将采用高效的在线式UPS，以确保客户在停电或电压波动的情况下获得持续稳定电力。
UPS将与电力供应之间通过电池组进行连接，以便在电网出现问题时提供电力支持。
方案的关键组成部分包括：•输入电压稳定器：用于稳定来自电网的电压，以避免电压波动对系统的不良影响。
•变流器：将电池组电压转换为交流电以供应给关键设备。
•电池组：储存能量以供应电力，在停电时提供持续电力支持。
•输出电压稳定器：确保输出电压稳定在设定值，以保护关键设备不受电压波动的影响。
3. 技术规格3.1 输入电压•标准输入电压范围：180V-264V•输入频率：50Hz/60Hz3.2 输出电压•标准输出电压：220V±2%•输出频率：50Hz/60Hz3.3 电池组•电池类型：铅酸蓄电池•额定电压：24V3.4 效率•额定效率：>90%•转换时间：<5ms4. 优势本UPS方案具有以下优势：1.高效性能：采用在线式UPS，具有高效的转换和反转换技术，能够提供稳定可靠的电力供应。
2.可靠性：UPS系统配备了输入电压稳定器和输出电压稳定器，以保证输入和输出的电压在设定范围内波动最小，有效保护关键设备。
3.安全性：UPS系统具备过载保护、短路保护和过压/欠压保护功能，可确保系统在异常情况下停止输出电力。
4.易于维护：UPS系统采用模块化设计，方便维护人员进行维护和更换关键部件。
5. 应用领域本UPS方案适用于以下场景：•数据中心：保护关键服务器、网络设备等在电力异常情况下的稳定运行。
•医疗设施：为医疗设备提供持续电力，确保医疗服务的连续性。
•金融机构：保护交易服务器、ATM机等在电力故障时的正常运行。
6. 总结本方案提供了一个可靠的UPS解决方案，可确保在电力异常情况下关键设备的持续运行。
ups方案书
ups方案书UPS方案书1. 引言本方案书将介绍一种UPS（不间断电源）系统的设计方案。
UPS系统是一种用于保障电力供应连续性的设备，能够在电网电力故障时提供电力支持，防止电气设备在停电时受损。
在现代科技发展日新月异的背景下，UPS系统在许多行业中得到了广泛应用，本文将详细介绍UPS系统的设计及实施方案。
2. 设计目标在设计UPS系统时，需要明确以下目标：1. 提供可靠的电力供应，确保关键设备在电力故障时能够继续工作；2. 降低电力故障造成的损失，尤其是对数据安全和设备寿命的影响；3. 提供高效能的UPS系统，减少能源浪费。
3. 系统设计3.1 UPS类型选择从技术上讲，UPS系统可以分为多种类型，包括：- 离线式（Standby）UPS- 在线式（Online）UPS- 双变换（Double Conversion）UPS- Delta Conversion UPS根据实际需求和预算，我们选择了在线式UPS系统，因为它具有更高的可靠性和电源质量。
3.2 UPS容量计算为了确保UPS系统能够提供足够的电力支持，需要进行容量计算。
容量计算的主要参数包括：- 负载功率需求- 储备电池时间- 峰值负载需求通过综合考虑以上参数，我们得出了所需的UPS容量为XXX千瓦。
3.3 UPS系统布局在设计UPS系统时，需要考虑以下因素：- 系统组成部分的选择，包括UPS本身、电池组和静态开关等。
- UPS系统的布局位置，应尽可能选择避免水、灰尘和高温环境的地方。
- 与关键设备的连接方式，包括输入/输出电缆、保护措施等。
4. 实施方案在实施UPS系统时，需要遵循以下步骤：4.1 现场调研和认证在确定实施方案之前，需要进行现场调研，了解电力设备的情况和需求。
并且需要与相关部门进行认证和审批。
4.2 UPS设备安装和配置根据设计方案，选择适当的UPS设备，并进行安装和配置。
在此过程中，需要遵循供应商提供的安装指南和操作手册。
《UPS系统设计》课件
通过在备用设备上提前加载数据和配置，实现设备的快速切换和持续运行。
3 并联运行技术
将多个UPS系统并联运行，提高系统的容量和可靠性，实现负载均衡。
UPS系统的可维护性设计
1 可测试性设计
设计UPS系统时考虑到易于测试和故障诊断，以快速定位和修复故障。
2 可扩展性设计
通过模块化设计，方便系统的扩展和升级，以满足日益增长的电力需求。
2 UPS的作用
UPS的主要作用是保护关键设备免受电力故障的影响，确保电力的连续和稳定供应。
3 UPS的分类
根据工作原理和应用场景，UPS可分为离线式、在线式和线交互式等不同类型。
UPS系统组成
UPS的组成
UPS系统由电源输入模块、 逆变器模块、电池组、控 制器等多个组件组成。
UPS的原理
UPS通过将电能转换成蓄电 池供电，在电力故障时提 供持续电力，保障设备正 常工作。
3 故障诊断问题
UPS系统应具备故障诊断功能，通过错误码和报警系统，及时发现和解决故障。
UPS系统的应用
1 电子设备
UPS系统广泛应用于计算机、通信、医疗等领域，保护关键设备免受电力故障的影响。
2 能源市场
UPS系统在能源市场中用于维持电网的稳定运行，提供连续的电力供应。
3 加强架构
在重要基础设施和建筑物中，UPS系统用于支持生命安全系统和紧急设备运行。
UPS系统的输入输出
UPS系统的输入电源可以是 交流电或直流电，输出电 源提供稳定的交流电力。
UPS系统设计原则
1 UPS容量的选择
根据负载需求和备用 时间，选择适当的 UPS容量来满足设备 的电力需求。
2 可靠性设计
通过冗余设计和热备 份技术，提高UPS系 统的可靠性，减少电 力中断的风险。
UPS机房配电系统方案
UPS机房配电系统方案1.1 UPS配电系统UPS即不间断电源，是将蓄电池（铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
1.2 UPS配电系统使用注意事项1.2.1保持适宜的环境温度。
影响蓄电池寿命的重要因素是环境温度，一般电池生产厂家要求的最佳环境温度是在20－25℃之间。
虽然温度的升高对电池放电能力有所提高，但付出的代价却是电池的寿命大大缩短。
据试验测定，环境温度一旦超过25℃，每升高10℃，电池的寿命就要缩短一半。
达不到规定的环境要求，其寿命的长短就有很大的差异。
另外，环境温度的提高，会导致电池内部化学活性增强，从而产生大量的热能，又会反过来促使周围环境温度升高，这种恶性循环，会加速缩短电池的寿命。
1.2.2定期充电放电。
UPS电源中的浮充电压和放电电压，在出厂时均已调试到额定值，而放电电流的大小是随着负载的增大而增加的，使用中应合理调节负载，比如控制微机等电子设备的使用台数。
一般情况下，负载不宜超过UPS额定负载的60%。
在这个范围内，电池的放电电流就不会出现过度放电。
UPS因长期与市电相连，在供电质量高、很少发生市电停电的使用环境中，蓄电池会长期处于浮充电状态，日久就会导致电池化学能与电能相互转化的活性降低，加速老化而缩短使用寿命。
因此，一般每隔2－3个月应完全放电一次，放电时间可根据蓄电池的容量和负载大小确定。
一次全负荷放电完毕后，按规定再充电8小时以上。
《UPS系统培训资料》课件
25 备
用
26 380VPC保安段联络柜
27 380VPC照明段联络柜
28 备
用
29 380VPC检修段联络柜
30 保安电视系统控制电源
31 备
用
32 热控DCS电源柜
主厂房UPS逆变器输出与旁路电 源输入的同步条件
▪ 旁路电源电压在±5%额定电压范围内。 ▪ 旁路电源频率在±1%额定频率范围内。 ▪ 旁路波形畸变在12%内。
▪
检查UPS启动正常，负载供电正常
第十四页，共16页。
升压站UPS停止
▪
检查主电源供电正常。
▪ 检查逆变电源在良好热备用状态。
▪ 确认UPS面板上无异常报警。
▪
断开直流开关QIB。
▪
按下BY PASS ON按钮将UPS 切至旁路。
▪ 检查旁路静态开关SSB指示灯显示正常，主路静态开关SSI断开。
▪ 合上检修旁路开关QIBY，检查面板指示灯正常。
SW1a、SW1b开关在合位，SW1c开关在断位。
▪ 3位 load on by pass (旁路位置)此时SW1a、SW1b、SW1c开关在合位。 ▪ 4位 isolate by pass (隔离旁路、又称检修旁路)此时SW1a、SW1b开关在
断位，SW1c开关在合位
▪ SW2 enable inverter off/on (允许逆变器 关/开) ▪ SW3 auto retransfer manual/auto matic (自动反向转换开关 手动/自
▪ 键可以进行不同的屏幕滚动。
▪ 按钮,借助个人电脑设置日期和时间以及均充时间。 ▪ SETUP MMIC ESCAPE(模拟退出),按钮可用于退回到系统模拟屏。这
UPS基础篇培训PPT课件
板 板
UPS基础篇培训
电池结构
12V电池
25℃
13.0
12.0
端
11.0
子
电
10.0
压
(V) 9.0
8.0
0.2C20
0.4C20 0.6C20 1C20
2C20
0.1C20 0.05C20
3C20
12
4 6 8 10 20 分
40 60 2 放电时间
4 6 8 10 20 时
UPS基础篇培训
放电特性
>0.99 220×（1±1%）VAC 市电模式：(46~54)Hz / (56~64)Hz (与输入市电频率同步); 电池模式：(50×(±0.1%)Hz / 60(±0.1%)Hz
3：1
0.8
Load< 105%,长期运行; 105%<Load≤125% >1min; 125%<Load≤150% >30sec up to 90% 16 pcs × 12VDC*2
市电
AC/DC----DC/AC
并机逻辑控制
AC/DC----DC/AC
负载 从机输出
UPS基础篇培训
UPS供电方案一直接并联
并联条件：
同型号、同容量UPS 两台逆变器输出必须在同频率，同相位的严格同步跟踪状态。 两台逆变器输出电压幅值必须相等。
优点：
完善的锁相同步技术保证多台UPS直接并联时可均分负载电流。 良好的扩容性能（N+1） 避免了“串联”热备份方式的缺点。
缺点：
对设备本身同步锁相技术要求高 对设备制造技术要求高——输出阻抗接近。 对逆变器输出电压调节性能要求高——分相调节 UPS必须同型号、同容量。 多台并联时，旁路也需增加“均流电感”
UPS系统培训课件
2024/1/26
4
发展历程及现状
早期UPS
采用简单的后备式设计，仅提供基本的电源保护 功能。
在线式UPS
采用双变换技术，提供更高的电源质量和更全面 的保护功能。
2024/1/26
在线互动式UPS
引入微处理器控制技术，实现更精确的电压和频 率调节。
现状
随着数据中心、云计算、物联网等技术的快速发 展，UPS系统的市场规模不断扩大，技术不断创 新。当前，模块化、智能化、高效能是UPS系统 的主要发展趋势。
常见故障现象、原因分析及处理方法
故障现象
UPS无法启动。
原因分析
电源故障、电池组损坏、控制板故障等。
处理方法
检查电源线路、更换电池组、维修或更换控制板。
2024/1/26
31
常见故障现象、原因分析及处理方法
故障现象
UPS输出电压不稳定。
原因分析
负载过重、电池老化、内部元件故障等。
处理方法
减轻负载、更换电池、维修或更换故障元件。
旁路保护
在逆变器故障或过载时，自动切换到旁路供电， 确保负载不断电。
2024/1/26
12
蓄电池组及充电管理
1 2
蓄电池组
储存电能，在市电中断时提供后备电力支持。
充电管理
对蓄电池组进行充电和放电管理，延长蓄电池使 用寿命。
3
电池监测
实时监测蓄电池状态，确保电池安全可靠运行。
2024/1/26
13
03 UPS系统性能指标与评价 方法
2024/1/26
32
常见故障现象、原因分析及处理方法
故障现象
UPS过热或散热不良。
原因分析
风扇故障、散热孔堵塞、环境温度过高等。
UPS系统培训课件
太阳能发电
太阳能发电系统由于其波动性 和不稳定性，需要ups系统进
行稳定输出和应急储备。
风能发电
风能发电系统同样具有波动性和 不确定性，ups系统可为风能发电 系统提供稳定的电力输出和应急 储备。
储能系统
ups系统可作为储能系统的组成部 分，实现能量的储存和释放，优化 能源利用和供电效率。
ups系统在人工智能领域的应用前景
需求。
未来UPS系统
未来UPS系统将朝着更高可靠性 、更高效、更环保、更便捷的
方向发展。
ups系统的基本原理
UPS系统的组成
UPS系统通常由整流器、逆变器、蓄电池等组成。
工作原理
当市电正常时，UPS系统将市电整流成直流电，再逆变成交流电供给负载；当 市电中断或不稳定时，UPS系统将蓄电池的直流电逆变成交流电供给负载，保 障负载的正常运行。
正常运行方式流程
UPS系统的正常运行方式需要确保市电电源稳定，整流器将 交流电转换为直流电后，再通过逆变器将直流电转换为交流 电，以保证电源的稳定性和可靠性。
ups系统的故障运行方式
故障运行方式概述
当市电电源出现故障时，UPS系统会自动切换到故障运行方式，通过蓄电池 组提供电力，以保障设备的正常运行。
ups系统的控制面板
01
02
03
状态显示
控制面板上会显示UPS系 统的运行状态，如市电输 入状态、电池状态、负载 状态等。
操作按钮
控制面板上设有多个按钮 ，用于进行开关机、模式 切换等操作。
故障指示
当UPS系统出现故障时， 控制面板上的故障指示灯 会闪烁或常亮，提示用户 及时处理。
ups系统的电源滤波器
02
ups系统的组成结构
UPS监测系统方案
UPS监测系统方案UPS（Uninterruptible Power Supply）监测系统主要用于实时监测和管理UPS设备的状态和性能，以确保UPS设备正常运行并提供可靠的电力保护。
该系统通常包括硬件设备和监测软件。
本文将详细介绍UPS监测系统的方案。
一、硬件设备方案1.传感器：UPS监测系统通常需要使用各种传感器来收集UPS设备的各项参数，如电压、电流、温度、湿度等。
可以选择不同类型的传感器，例如温度传感器、电流传感器、电压传感器等，以满足不同的监测需求。
2.数据采集器：数据采集器是UPS监测系统的核心设备，它负责接收传感器采集到的数据，并将其传输到数据管理中心。
数据采集器需要具备稳定的数据传输能力和高效的数据处理能力，以确保数据的准确性和完整性。
3.数据管理中心：数据管理中心是UPS监测系统的核心部分，负责接收、存储、处理和管理UPS设备的监测数据。
数据管理中心需要具备高效的数据处理和管理能力，并提供可视化的监测界面和报表功能，以帮助用户实时了解UPS设备的状态和性能。
4.配电柜：为了方便监测UPS设备所在的配电柜的状态和性能，可以在配电柜中安装传感器和数据采集设备，并将采集到的数据上传到数据管理中心进行分析和处理。
二、监测软件方案1.数据采集和处理：UPS监测系统的监测软件需要能够实时采集和处理UPS设备传感器采集到的数据，并对数据进行分析和计算，以生成相关的报表和图表。
2.预警机制：监测软件应该具备预警机制，能够对UPS设备的异常情况进行实时监测和预警。
当监测系统检测到UPS设备发生故障或参数异常时，应及时向用户发送预警信息，以便用户能够及时采取相应的措施。
3.数据可视化：监测软件应该提供直观易懂的数据可视化功能，通过图表、曲线等方式展示UPS设备的状态和性能，以便用户能够清晰地了解UPS设备的工作情况。
4.报表功能：监测软件应该具备生成报表的功能，能够根据用户需求生成各种报表，如UPS设备运行时间报表、UPS设备负载变化报表等，以帮助用户进行数据分析和故障排查。
ups系统实施方案
ups系统实施方案UPS系统实施方案一、引言UPS（不间断电源）系统是现代化企业必备的设备之一，它可以在电网停电或电压波动时提供稳定的电力供应，保障企业的正常运转。
因此，制定一套科学合理的UPS系统实施方案对企业的稳定运行至关重要。
本文将就UPS系统实施方案进行详细介绍，旨在帮助企业更好地规划和实施UPS系统。
二、UPS系统实施方案1. 确定需求首先，企业需要明确自身的用电需求，包括对UPS系统的容量要求、运行时间要求等。
同时，还需要考虑到未来的用电扩展需求，以确保UPS系统的容量能够满足未来的发展。
2. 选择合适的UPS设备在确定了用电需求之后，企业需要选择合适的UPS设备。
根据企业的实际情况，可以选择在线式UPS、离线式UPS或者双变换式UPS等不同类型的设备。
同时，还需要考虑设备的品牌、质量、售后服务等因素，以确保选择到性能稳定、可靠性高的UPS设备。
3. 安装位置选择UPS设备的安装位置对其性能有着重要的影响。
一般来说，UPS设备应该安装在通风良好、干燥清洁的地方，远离热源、湿气和灰尘。
此外，还需要考虑到UPS设备与供电设备之间的距离，以便安装电缆和线路。
4. 系统连接UPS系统需要与电源设备、负载设备、监控设备等进行连接。
在进行连接时，需要严格按照设备的安装说明进行，确保连接正确可靠。
同时，还需要对连接线路进行绝缘检测，以确保连接的安全可靠。
5. 系统测试在UPS系统安装完成后，需要进行系统测试，包括设备自检、负载测试、切换测试等。
通过系统测试，可以确保UPS系统的正常运行，为企业的用电提供稳定可靠的保障。
6. 系统维护UPS系统的维护工作是保障其长期稳定运行的重要环节。
企业需要建立健全的UPS系统维护计划，包括定期检查、清洁、维修等工作，确保UPS系统的性能稳定可靠。
三、总结UPS系统的实施方案对企业的用电稳定和安全具有重要意义。
通过科学合理的实施方案，可以确保UPS系统在电网异常时能够及时可靠地提供电力保障，保障企业的正常运转。
课程设计ups
课程设计ups一、教学目标本课程的教学目标是使学生掌握XX学科的基本知识，理解XX学科的基本概念、原理和方法，提高学生的XX能力。
通过本课程的学习，学生能够熟练运用XX知识解决实际问题，培养学生的创新意识和实践能力。
同时，通过课程学习，培养学生的团队合作精神、批判性思维能力和终身学习的意识。
二、教学内容本课程的教学内容主要包括XX学科的基本概念、原理和方法，以及实际应用案例。
教学大纲将根据课程目标进行制定，确保教学内容的科学性和系统性。
具体的教学内容将涵盖教材的XX章节，包括XX、XX、XX等内容。
三、教学方法为了实现课程目标，将采用多种教学方法相结合的方式进行教学。
包括讲授法、讨论法、案例分析法和实验法等。
通过多样化的教学方法，激发学生的学习兴趣和主动性，提高学生的学习效果。
四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。
包括教材、参考书、多媒体资料和实验设备等。
教学资源将丰富学生的学习体验，帮助学生更好地理解和掌握XX知识。
五、教学评估本课程的评估方式将包括平时表现、作业和考试等。
平时表现将根据学生在课堂上的参与度、提问和回答问题的情况进行评估。
作业将包括课后练习和项目作业，以巩固学生对知识的理解和应用能力。
考试将包括期中和期末考试，以全面反映学生的学习成果。
评估方式将客观、公正，能够全面反映学生的学习成果。
六、教学安排本课程的教学进度将根据课程目标和教学内容进行制定。
教学时间将安排在每周的固定时间段，确保在有限的时间内完成教学任务。
教学地点将选择适合进行课程教学的环境，如教室或实验室等。
教学安排将合理、紧凑，同时考虑学生的实际情况和需要，如学生的作息时间、兴趣爱好等。
七、差异化教学根据学生的不同学习风格、兴趣和能力水平，将设计差异化的教学活动和评估方式。
例如，对于学习风格偏向实践操作的学生，可以安排更多的实验和实践活动；对于学习风格偏向理论学习的学生，可以提供更多的阅读材料和理论知识的学习。
UPS系统培训资料
UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够提供持续、稳定、纯净电力供应的设备。
在现代社会中，无论是企业的数据中心、医疗设备、通信基站，还是家庭中的重要电器设备，都离不开 UPS 的保障。
UPS 系统的主要作用是在市电出现异常（如停电、电压波动、频率异常等）时，能够迅速切换到电池供电模式，确保所连接的设备能够不受影响地继续正常运行。
这样可以有效地避免因电力问题导致的数据丢失、设备损坏、业务中断等严重后果。
二、UPS 系统的分类1、按工作原理分类（1）在线式 UPS在线式 UPS 始终让市电先经过逆变器转换后再供给负载。
在市电正常时，UPS 对市电进行滤波、稳压和调整后输出；市电异常时，电池通过逆变器向负载供电。
这种类型的UPS 输出电压稳定，电能质量高，能够为负载提供最佳的保护，但成本相对较高。
（2）离线式 UPS离线式 UPS 在市电正常时，市电直接供给负载，同时对电池充电；市电异常时，迅速切换到电池逆变供电。
其特点是结构简单、成本低，但电能质量相对较差，切换时间较长。
（3）在线互动式 UPS在线互动式 UPS 结合了在线式和离线式的特点。
市电正常时，通过调整变压器来补偿市电的电压波动；市电异常时，切换到电池逆变供电。
它的性能和成本介于在线式和离线式之间。
2、按供电方式分类（1）单相 UPS适用于小型设备和家庭用户，一般供电功率较小。
（2）三相 UPS主要用于大型企业和数据中心等场所，供电功率较大。
3、按电池类型分类（1）铅酸蓄电池 UPS铅酸蓄电池是目前应用最广泛的 UPS 电池类型，成本较低，但寿命相对较短，维护要求较高。
（2）锂离子电池 UPS锂离子电池具有更高的能量密度、更长的寿命和更轻的重量，但成本较高。
三、UPS 系统的组成部分1、整流器将市电交流电转换为直流电，为电池充电并提供给逆变器。
2、逆变器将直流电转换为交流电，为负载提供稳定的电力输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1、UPS不间断电源部分 (2)1.1、系统组成 (2)1.2、核心机房UPS主机及电池系统设计 (3)1.3、先控UPS主机参数 (5)2、先控模块化UPS的优势： (6)3、方案总结： (8)4、先控模块化UPS部分业绩： (8)1、UPS不间断电源部分信息化机房楼是各个业务部门的数据运行和应用的关键部门。
机房内运行的信息化设备和大楼内安防系统设备需要7*24小时不间断工作。
一旦遭遇断电等不可抗因素，将会带来巨大的无法弥补的损失。
UPS系统可以在断电后为信息化机房楼内的弱电系统提供一定时间的供电，保证机房内信息化设备和安防系统设备持续运行。
1.1系统组成模块化UPS电源系统由主要由系统机柜、静态开关模块、系统监控模块和1到多个功率模块（含整流器、逆变器、充电、功率校正及相关的电路）并联组成UPS主机，另外加电池组成整个UPS电源系统。
如下边两个图所示：1.2核心机房UPS主机及电池系统设计a)UPS主机配置方案核心机房UPS系统设计采用双路市电供电，每路UPS主机采用模块化双重并联双总线供电技术，因为每台模块主机本身已经有冗余，每套“1+1”系统本身又是并机使用，最后再汇集到系统双总线。
核心机房UPS主机供电方式示意图如下：图错误！文档中没有指定样式的文字。
-1核心机房UPS不间断电源供电方式示意图核心机房UPS系统电气原理设计图如下：图错误！文档中没有指定样式的文字。
-2核心机房UPS不间断电源系统电气原理图核心机房耗电按照320KW，UPS输出功率因数按照0.8来考虑，则320KW/0.8=400KVA，前期先使用一套500KVA的模块化UPS做N+X供电，后期再增加一套500KVA的系统，构成2N双母线结构，对于IDC机房总体采用2台500KVAUPS，完全满足用户的负载需求，并保留了一部分余量。
方案说明：●正常情况下，USP输出正常工作，来给服务器提供双电源输入。
每路母线中的两台UPS均分负载。
●每台UPS主机本身标配了系手动维护旁路，方便UPS的维护，保证系统的不间断。
●当UPS主机中一个功率模块出现故障时，相当于整个系统出现故障的1/8，系统还剩下容量360KVA，可靠性大大提高，整套系统没有瓶颈故障点。
●每台模块化UPS主机本身的功率模块还可以休眠—自动唤醒功能，随着负载大小来决定休眠功率模块的数量，提高了整套系统的供电效率。
●后期主机可以扩容到500KVA，整机做到N+X冗余。
b)电池的配置方案对于与UPS配套的阀控式铅酸蓄电池，因电池放电时间与放电电流、环境温度、负载类型、放电速率、电池容量等多因素相关，根据电池提供的电池恒功率放电数据表来计算所需的后备电池的容量值。
采用电池恒定功率放电方式进行配置：UPS的功率（P）*功率因数（PF）放电电流（I）＝-------------------------------------------2V单体电池数量*逆变器效率（η）其中：UPS的功率（P）=UPS输出功率；功率因数（PF）=0.8；逆变器效率（η）= 0.96。
UPS主机系统直流电压为±384V，因此，电池组节数为：64只（12V）或384只（2V）。
系统要求整个并机系统后备时间30分钟。
总负载为500KVA，电池截止电压按照1.75V来考虑，查询C&D电池资料，得出如下结果，UPS主机500KVA的UPS在后备时间为30分钟的情况下：500 * 1000*0.8放电功率（P）＝------------------------ ≈ 1085W64 * 6 * 0.96经查C&D电池LBT系列12V蓄电池放电时间与放电功率对照表（如下表），12 V-158A LBT 电池在30分钟时放电功率为364.1W；1085W / 364.1W = 2.98组。
所以每台主机配置3组12 -158A LBT的电池能够满足整个核心机房负载满载后备时间大于30分钟要求。
2、先控模块化UPS的优势：冗余性CMS系统为并联冗余UPS电源，三进单出、三进三出、单进单出或单进三出多制式运行。
系统由配电单元、系统监控、静态开关以及1-16个功率模块构成，功率模块可采用热插拔模式随意进行扩充、更换。
CMS系统阵列中的所有功率模块平均负担系统负载，各并联模块皆为内置冗余的智能型独立个体，无需系统监控对并联系统集中控制。
任何模块发生故障后（包括系统监控），CMS系统的冗余设计便会充分发挥效用，全面保障设备正常运转，实现最大程度的故障冗余，同时用户可根据需要选择超过一次容错率的冗余。
扩展性CMS系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。
可用性CMS系统具有超强的并联功能，是高端UPS技术的领先代表，其平均无故障时间值（MTBF）是传统UPS的1.5倍，平均无重大故障值（MTBCF）是传统UPS系统的3倍，平均修复时间值（MTTR）在系统正常运行状态下仅需5分钟。
灵活性CMS系统的电池组（±384V）由系统中所有UPS模块共享（包括充电和放电）。
其可按用户需求使用一组电池或并联多组电池来增加系统备用时间。
CMS系统采用灵活的电池接入方式，减少了电池电压和数量，提高了电池组的使用寿命。
安全性CMS系统的功率模块采用三相五线输入。
CMS系统在线运行时，无论三进单出、三进三出、单进三出或单进单出工作方式，无论输出的负载是否平衡，输入市电的零线均无电流、无电压，因此可以满足各类关键设备对零地电压的安全要求。
环保性CMS系统的PFC电路使用先进有源平均电流控制技术，可达到输入电流总谐波失真（THDI）只有3%，同时单位输入功因PF=0.99。
线性负载条件下，极大降低电网污染，有效减少电网负荷和电源损耗，整机效率高达95%以上，大幅节省能源。
管理性CMS系统内置完善的电源分析及多种通讯接口，配备智能化监控软件，通过各种通信接口与管理员进行双向互动沟通，使管理员随时对系统进行远程监控，对一些异常现象进行预处理，使系统始终平稳可靠运行。
每个模块内部设置专门的充电整流器，可靠性高，无高频杂波，避免高频波对电池寿命的影响；避免电池在充电时过热，延长了电池的使用寿命。
智能化的电池管理：●提供电池自放电功能。
对于长期无法进行电池放电操作的系统，可手动进行放电操作。
放电过程设有多级保护，在活化电池的同时，保障负载安全。
●采用了先进的均、浮充转换技术，根据对电池充电电流的检测及电池容量情况的判断，自动进行均浮充转换，大大节省充电时间，活化电池，从而延长电池使用寿命。
●可根据环境温度的变化自动调节浮充电压，最大限度的保证电池的有效容量，延长电池使用寿命。
●采用可并联的自动均流的充电器，均流不平衡度<5%，能够满足用户对电池尽快恢复能量储备的渴望。
维护性CMS系统采用了先进的UPS模块热插拔技术，单体模块可任意在线投入或退出并联单元，无需停电操作。
实现了并联系统的在线维护，同时该操作无需专门的仪器和技术即可进行。
3、方案总结：高频模块化UPS的发展积极响应国家“节能、绿色、环保”政策；高频模块化UPS电源对电网质量的改善，降低对电网谐波的污染，提高对电能的利用率，实现绿色节能，体现了对用户的负责的态度和高度的社会责任感。
技术总是在发展的，新技术代替旧技术是历史的发展规律，高频机模块化UPS将是未来的方向。
模块化UPS双并联双总线双总线供电方案其扩展性强、节能性好、可靠性与投资有效性高，供电系统的可利用率极高。
模块化UPS双并联双总线双总线供电方案是众多的UPS供电方案中的佼佼者，是今后大型数据中心的最佳选择。
CMS系列模块化UPS系统不仅具有并联冗余的特性，可以完全取代传统的1+1、2+1并机系统，而且是一个“绿色电源”方案，具有高输入功率因数、低谐波失真、高效率以及高稳定性和可靠性的优点，配合功能强大的监控软件及全面的通讯界面，适合精密设备及机构，尤其电信、电力行业的应用。
4、先控模块化UPS部分业绩：电信用户上海电信IDC ：2008年6月，在上海电信数据机房建设改造项目中，先控电源以电源解决方案的科学性和设备的可靠性、高效、环保性中标。
该电源解决方案，采用先控CMS系列工业级模块化UPS 电源和先控DPJ系列智能模块化集成配电系统，构成可靠性、安全性和扩展性极高的一体化供电解决方案。
2010年5月，上海电信锦华IDC数据机房一期项目，选用先控模块化UPS电源CMS-480KVA 共9套，9台套DPJ 模块化智能精密分配电系统，根据场地情况采用首创3套2N交互式（3角型）双总线供电方案，总功率达3.8兆瓦，组成TⅣ级∆2N双总线式供电方案。
2010年10月，在上海电信市北腾讯IDC机房一期项目，采用2套2N交互式双总线供电方案：选用先控模块化UPS电源CMS-320KVA共六套，总功率达2兆瓦。
2011年3月，在上海电信市北腾讯IDC机房二期项目，采用TⅢ级 N+1式分散供电方案，选用先控模块化UPS电源CMS-200KVA共十八套，总功率达3.6兆瓦。
2011年10月，在上海电信市北腾讯IDC机房三期项目，选用先控模块化UPS电源CMS-480KVA共七套，总功率达3兆瓦。
上海电信腾讯IDC机房实况：上海电信数据其它机房改造：2008年6月，选用1套CMS-150模块化UPS及输入配电柜和输出配电柜2008年9月，选用1套CMS-100模块化UPS及输出配电柜2009年11月，选用2套CMS-150模块化UPS（含输出隔离变压器柜）2010年3月，选用1套CMS-60、2套CMS-150及1套IMS-60模块化UPS2010年5月，选用1套CMS-200模块化UPS2010年6月，选用1套CMS-200模块化UPS2010年11月，选用1套CMS-200模块化UPS2014年7月，选用6套60KVA UPS新疆电信：2008年9月，在新疆电信电力改造项目中，先控CMS系列模块化UPS以其技术的先进性、设备的可靠性、高性价比、供货及服务体系的及时性等优势，成功中标新疆电信电力改造项目，共使用先控模块化UPS 5套，应用在乌鲁木齐电信二枢纽动力机房内，是先控电源助力西部腾飞的又一力作。
2011年8月，先控再次中标8套200KVA模块化UPS产品。
2014年6月，先控再次中标2套200KVA模块化UPS产品。
重庆电信：从2009年至今，先控电源先后为重庆电信提供了7套模块化UPS，用于保障电信中心机房重要设备的安全运行。
先控UPS设备自开机调试以来运行稳定，为用户关键业务的顺利完成提供了可靠的电力保障。
