1.2 框架柱钢筋的下料长度计算
钢筋下料长度如何计算？三个公式一次看懂!
钢筋下料长度如何计算？三个公式一次看懂！本文图文解析了钢筋下料长度计算的三个公式，分别对应：①直钢筋、②弯起钢筋、③箍筋，轻松看懂之后，对现场工作很有帮助！在钢筋混凝土结构工程中，有许多形状各异、功能不同的钢筋，比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等，这些钢筋共同组成了结构构件的钢筋骨架，共同发挥各自的作用。
但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。
都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。
因此，就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子，也就是配筋图要求的样子。
这时候就必然出现钢筋的弯曲、搭接、焊接、切断。
而这种成型钢筋，到底需要多少进场钢筋才能加工出来，也就是确定成型钢筋在直线状态下需要多少长度，这样才能对进场钢筋进行准确切割。
这是一个很复杂的工作。
这个工作就叫做钢筋下料。
而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。
作为一种具有良好变形性能的建筑材料，钢筋弯曲的特点是在弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变（如下图所示），所以我们只要把握住中心线尺寸，就可以得到钢筋的下料长度。
搞清了这个问题，就可以准确的进行下料长度计算了。
钢筋下料长度计算主要有三个公式，分别对应直钢筋、弯起钢筋和箍筋，下面我们一一介绍一下：一直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度上述公式中，构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101图集得到准确的数据，而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变”按照16G101图集的规定进行计算。
首先确定弯弧内直径D和弯钩平直段长度（钢筋直径为d）。
对于光圆钢筋，末端为混凝土保护层，内径D一般取2.5d，弯钩平直段取3d，如下图所示（180度半圆弯钩）：这样就可以计算出其弯钩增加长度为6.25d。
框架梁钢筋下料长度的计算
拉筋只勾住主筋时，其长度计算公式如下： 拉筋长度=（梁宽-保护层×2-箍筋直径×2+1/2×拉筋直径×2）+1.9×拉筋直径×2×2
任务二 框架梁钢筋下料长度的计算
其中： 1.梁宽-保护层×2-箍筋直径×2是指拉筋只勾住主筋时的外边线的长度，因为混凝土保护 层厚度是指结构构件外边线到最外钢筋外边线长度； 2.梁宽-保护层×2 是指当拉筋同时勾住纵筋和箍筋时，外边线的长度； 3.1/2d×2是扩到两边拉筋中心线的长度，1.9d是拉筋做135°弯折的延伸值； 4（10d，75）是指弯钩弯折后的平直延伸长度。
任务二 框架梁钢筋下料长度的计算 屋面梁计算方法同楼层框架梁。
谢谢
任务二 框架梁钢筋下料长度的计算
目录
01 框架梁内纵筋计算 02 框架梁内箍筋计算 03 框架梁内拉筋计算 04 吊筋下料计算
任务二 框架梁钢筋下料长度的计算
一、框架梁内纵筋计算 现依据图2-6所示框架梁的钢筋布置，分别按以下公式进行下料长度计算：
任务二 框架梁钢筋下料长度的计算
（一）上部纵筋计算 上部通长筋长度=总净跨长+左支座锚固长度+右支座锚固长度 +搭接长度×搭接个 数 上部边支座负筋（第一排）左支座锚固长度 上部边支座负筋（第二排）左支座锚固长度 上部中间支座负筋（第一排）=×2+支座宽度 上部中间支座负筋（第二排）=×2+支座宽度 净跨度值为左跨和右跨之较大值 架立筋长度＝净跨-两边负筋净长+150×2
钢筋下料长度计算
钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
框架梁中纵向钢筋下料长度计算
框架梁中纵向钢筋下料长度计算框架梁是一种常见的建筑结构，用于承担建筑物的重力荷载和抗震荷载。
其中，纵向钢筋是框架梁中起到加固和增强梁体承载能力的重要部分。
在进行框架梁纵向钢筋下料长度计算时，需要考虑到钢筋的伸长量、屈服长度、覆盖层等因素。
下面将介绍框架梁纵向钢筋下料长度计算的一般步骤。
第一步：确定纵向钢筋的截面积首先需要明确框架梁的设计要求，包括梁的跨度、承载能力、设计荷载等，以及钢筋的强度等级。
根据这些要求，可以计算出纵向钢筋的截面积。
第二步：确定纵向钢筋的伸长量纵向钢筋在混凝土中会受到拉力，从而发生伸长。
根据材料力学理论，钢筋在受拉时的伸长量可以通过以下公式计算：ΔL=α*ε*L其中，ΔL表示钢筋的伸长量，α为钢筋的温度膨胀系数，ε为混凝土的应变（使用混凝土的受拉弹模），L为钢筋的原始长度。
第三步：确定纵向钢筋的屈服长度纵向钢筋的屈服长度是指钢筋在承受拉力时起作用的长度。
一般而言，框架梁中的纵向钢筋接头的最小长度应大于等于25倍钢筋的直径。
根据这一要求，可以计算出纵向钢筋的屈服长度。
第四步：确定纵向钢筋的最后下料长度最后下料长度是指在考虑伸长量和屈服长度后，钢筋的最终长度。
该长度应满足以下两个条件：1.纵向钢筋的实际长度大于屈服长度；2.纵向钢筋的实际长度减去伸长量大于等于最后下料长度。
根据这两个条件，可以计算出纵向钢筋的最后下料长度。
需要注意的是，在进行纵向钢筋下料长度计算时，还需要考虑到梁端的弯钩长度、悬挑梁的纵向钢筋长度等因素。
这些因素可以根据具体情况进行调整，以满足设计要求。
总结：框架梁纵向钢筋下料长度计算是一项重要的工作。
通过上述步骤的计算，可以确定钢筋的最后下料长度，以便在实际施工中进行钢筋的加工和安装。
这样可以确保纵向钢筋在承载荷载时有足够的长度和截面积，从而满足梁的设计要求。
框架梁中钢筋下料长度的计算
=2×6650／3+550=4983㎜
第二排直筋加工尺寸、下料长度Ｌ1=2max｛Ln左, Ln右｝／4 +ｈc
=2×6650／4+550=3875㎜
第二章 框架梁中钢筋下料长度的计算
第五节 边跨下部跨中直角筋的加工尺寸、下料长度计算
13871
240
240
第二章 框架梁中钢筋下料长度的计算
三、通长筋在施工中截断接长处理 当梁为连续几跨时通长筋往往很长，这在施工中搬运是很不
方便的，为方便施工可在 “LlE”图示位置或在跨中Lni/3范围内采 用一次搭接接长，如采用绑扎搭接接长，其搭接长度为LlE，如 采用焊电弧搭接接长，其搭接长度为: 对于Ⅰ级钢筋,单面焊8d，
下料长度
L＝L1＋L2－2×90°的量度差值
第二章 框架梁中钢筋下料长度的计算
有时边柱尺寸较大时，通长钢筋在边柱处不弯锚，而是直锚，即L2=0,
抗震：
L1=梁全长－左端柱ｈc－ 右端柱ｈc＋左端柱max｛LaE, 0.5ｈc＋5d｝＋
右端柱max｛LaE,0.5ｈc＋5d｝
其加工尺寸、 下料长度计算公式：
例2：以附图中某学院办公楼结施08三层结构梁配筋图KL3-20为实例，已知
钢筋为HRB335（Ⅱ）级筋 ｄ=16㎜，两边柱截面尺寸为500㎜×500㎜，抗
震等级为四级。
解：１.加工尺寸（弯锚）
L1=梁全长－左端柱ｈc－右端柱ｈc＋ 2×0.4LaE
=（125＋4800＋3600＋3400＋125－500－500）＋2×0.4×34×16 =13485㎜ L2=15d=15×16=240㎜ 2. 下料长度 L=L1＋2L2－2× 90°量度差值 =13485＋240×2—2×2.931×16=13871㎜
1.2 框架柱钢筋的下料长度计算

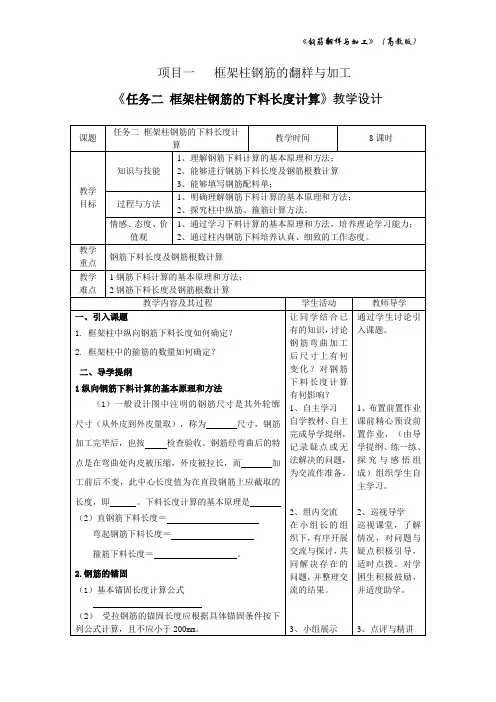

项目一框架柱钢筋的翻样与加工《任务二框架柱钢筋的下料长度计算》教学设计课题任务二框架柱钢筋的下料长度计算教学时间8课时教学目标知识与技能1、理解钢筋下料计算的基本原理和方法；2、能够进行钢筋下料长度及钢筋根数计算3、能够填写钢筋配料单；过程与方法1、明确理解钢筋下料计算的基本原理和方法；2、探究柱中纵筋、箍筋计算方法。
情感、态度、价值观1、通过学习下料计算的基本原理和方法，培养理论学习能力；2、通过柱内钢筋下料培养认真、细致的工作态度。
教学重点钢筋下料长度及钢筋根数计算教学难点1钢筋下料计算的基本原理和方法；2钢筋下料长度及钢筋根数计算教学内容及其过程学生活动教师导学一、引入课题1. 框架柱中纵向钢筋下料长度如何确定？2. 框架柱中的箍筋的数量如何确定？二、导学提纲1纵向钢筋下料计算的基本原理和方法（1）一般设计图中注明的钢筋尺寸是其外轮廓尺寸（从外皮到外皮量取），称为尺寸，钢筋加工完毕后，也按检查验收。
钢筋经弯曲后的特点是在弯曲处内皮被压缩，外皮被拉长，而加工前后不变，此中心长度值为在直段钢筋上应截取的长度，即。
下料长度计算的基本原理是（2）直钢筋下料长度＝弯起钢筋下料长度＝箍筋下料长度＝。
2.钢筋的锚固（1）基本锚固长度计算公式（2）受拉钢筋的锚固长度应根据具体锚固条件按下列公式计算，且不应小于200mm。
让同学结合已有的知识，讨论钢筋弯曲加工后尺寸上有何变化？对钢筋下料长度计算有何影响？1、自主学习自学教材、自主完成导学提纲，记录疑点或无法解决的问题，为交流作准备。
2、组内交流在小组长的组织下，有序开展交流与探讨，共同解决存在的问题，并整理交流的结果。
3、小组展示通过学生讨论引入课题。
1、布置前置作业课前精心预设前置作业，（由导学提纲、练一练、探究与感悟组成）组织学生自主学习。
2、巡视导学巡视课堂，了解情况，对问题与疑点积极引导，适时点拨。
对学困生积极鼓励，并适度助学。
3、点评与精讲（3）有抗震要求的混凝土结构构件的纵向受力筋的锚固和连接还应符合下列要求：3.绑扎接头搭接长度（1）纵向受拉钢筋绑扎搭接接头的搭接长度计算公式，且不应小于300mm。
钢筋下料长度的计算
6＃钢筋—下部钢筋＝Ln--保护层+15d
2、箍筋
（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
钢筋下料长度的计算
钢筋因弯曲或弯钩会使其长度发生变化，在施工配料中不能公根据施工图所示尺寸下料；必须考虑混凝土保护层、钢筋弯曲、弯钩等因素，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：
表2-9单个弯钩增加长度1
注：某些施工或预算手册中的弯钩增加长度公式为：
弯钩角度α180°135°90°
弯钩增长公式Lz3d+-2.25d3d+-2.25d3d+-2.25d
弯钩增加长度6.25d4.9d3.5d
表2-9单个弯钩增加长度2
二、钢筋弯曲调整值
由于钢筋弯曲时，外侧伸长，内侧缩短，只有轴线长度不变。因弯曲处形成圆弧，而设计图中注明的量度尺寸一般是沿直线量外包尺寸。外包尺寸和钢筋轴线长度（下料尺寸）之间存在一个差值，即弯曲钢筋的量度尺寸大于下料尺寸，如图2-29示。两者之间的差值叫弯曲调整值，量度尺寸-下料尺寸=弯曲调整值或下料尺寸=量度尺寸-弯曲调整值
D=5d2.29d
135°0.236D+1.65dD=4d2.59d
D=5d2.83d
表2-10钢筋弯折时的弯曲调整值1
弯起角度α弯曲调整值公式弯曲直径D取值弯曲调整值
钢筋下料长度如何计算
钢筋下料长度如何计算
首先，要了解钢筋的长度计算需要以下几个要素：梁、柱的尺寸、钢筋的直径和受力形式。
1.梁的钢筋下料长度计算：
钢筋需要在梁的受力区域覆盖，以保证梁的受力性能。
一般情况下，梁的钢筋覆盖层厚度为25mm。
所以，钢筋下料长度 = 梁的截面尺寸 - 钢筋直径 - 钢筋覆盖层厚度的两倍。
2.柱的钢筋下料长度计算：
柱的钢筋下料长度根据钢筋受压区的高度来确定。
一般情况下，钢筋的下料长度应该大于等于受压区高度的两倍。
受压区高度计算可以根据静力分析进行，也可以根据规范中的柱受力图表进行查找。
3.钢筋的受力形式：
钢筋受力形式有拉力和压力两种。
对于拉力钢筋，其下料长度应为实际需要长度加上一定的储备长度，以便于施工时的调整。
对于压力钢筋，其下料长度应满足钢筋的受压区高度的要求。
需要注意的是，以上的计算方法是基于一般情况下的设计规范和施工要求。
在实际工程中，可能会存在一些特殊情况，比如斜梁、悬挑梁等，需要根据具体情况进行调整和计算。
并且，钢筋的下料长度还需要根据标准长度进行合理的排布和搭接，以尽量减少钢筋的浪费。
总之，钢筋下料长度的计算是建筑工程中重要的一环，需要结合具体的工程设计和规范要求进行计算，并合理安排钢筋的搭接和排布，以确保施工的质量和效率。
钢筋下料长度计算公式
180度的公式是 3.14(d+D)/2-(D/2+d)+平直长度(3d)=6.25d135度的公式是 3.14*3(D+d)/8-(D/2+d)+平直长度(10d)=11.87d90度的公式是 3.14*(D+d)/4-(D/2+d)+平直长度(设计值)式中的D=2.5d.180度的公式是 3.14(d+D)/2-(D/2+d)+平直长度(3d)=6.25d135度的公式是 3.14*3(D+d)/8-(D/2+d)+平直长度(10d)=11.87d90度的公式是 3.14*(D+d)/4-(D/2+d)+平直长度(设计值)式中的D=2.5d.准确计算弯起钢筋下料长度的实用公式钢筋下料长度计算是钢筋配料加工的依据。
其精确度的高低不仅影响成型后能否符合设计尺寸，而且有时直接影响钢筋绑扎、构件定位尺寸甚至构件受力性能。
1．钢筋下料长度计算的一般公式对钢筋下料长度的计算，目前多数教材和手册采用下式下料长度=外包尺寸-量度差+端部弯钩增值量度差计算可用理论公式或近似值公式。
理论公式为式中D为弯曲直径；d为钢筋直径；α为钢筋弯折角度。
近似值可按表1取值。
表1钢筋弯曲量度差钢筋弯曲角度/(°) 30 45 60 90 135量度差值/mm 0.35d 0.5d 0.85d 2d 2.5d端部弯钩增值理论公式为近值可按表2取值。
表2半圆弯钩增加长度参考表钢筋直径d/mm ≤68～10 12～18 20～28 32～36一个弯钩长度/mm 4d 6d 5.5d 5d 4.5d量度差、端部弯钩增值无论按理论公式还是按近似值公式计算，其结果误差甚小，精确度高。
而外包尺寸的计算，由于计算方法的不同，其结果相差较大，是个不容忽视的问题。
2弯起钢筋外包尺寸计算的精确公式及与通常方法的比较以图1弯起钢筋为例，按通常计算外包尺寸的方法为(1)图1弯起钢筋为了分析其误差，下面按外包尺寸的含义，寻求计算外包尺寸的准确公式。
钢筋下料及算量
整理的的钢筋下料及算量，发上来和大家交流一下，不完善的和有错误的请大家补充平法制图的钢筋工程下料及算量：一、梁（不完整，待以后补充完整）：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
钢筋下料长度计算公式
钢筋下料长度计算公式
下料长度计算公式主要取决于混凝土结构的尺寸、布置方式以及钢筋的叠放方式。
下面将介绍一些常见情况下的下料长度计算公式：
1.单筋直线段下料长度计算公式：
下料长度=直线段长度+弯钩长度+钢筋叠放长度-弯曲余量
直线段长度是指两个弯折点之间的距离，弯钩长度是根据钢筋直径和规范要求确定的，在一般情况下为6倍直径。
钢筋叠放长度是根据构造形式和规范要求确定的，通常为叠放钢筋长度的一半。
弯曲余量是为了方便施工留出的长度，通常为40倍钢筋直径。
2.多筋直线段下料长度计算公式：
下料长度=直线段长度+弯钩长度+钢筋叠放长度-弯曲余量
多筋直线段的计算方式与单筋直线段相同，只是直线段长度需要分别计算。
3.钢筋弯曲段下料长度计算公式：
下料长度=弯曲段长度+弯钩长度+钢筋叠放长度-弯曲余量
钢筋弯曲段长度是指钢筋在构造中弯曲的长度，一般通过施工图纸中的标示来确定。
4.钢筋搭接段下料长度计算公式：
下料长度=搭接段长度+弯钩长度+钢筋叠放长度-弯曲余量
钢筋搭接段长度是指钢筋在构造中的搭接长度，根据构造形式和规范要求来确定。
需要注意的是，以上公式只是一般情况下的计算方法，具体的计算应遵循相应的规范和施工图纸中的要求。
在实际工程中，还应考虑钢筋的浪费和延伸长度等因素，以确保钢筋的安装质量和施工进度的要求。
此外，还需要注意的是，钢筋下料长度计算是一个经验性的过程，需要结合实际情况进行合理估算。
在进行计算时，应充分考虑材料的损耗和施工的可操作性，并遵循相应的规范和标准，以保证结构的安全性和施工的质量。
