预应力混凝土简支小箱梁支座选型设置研究

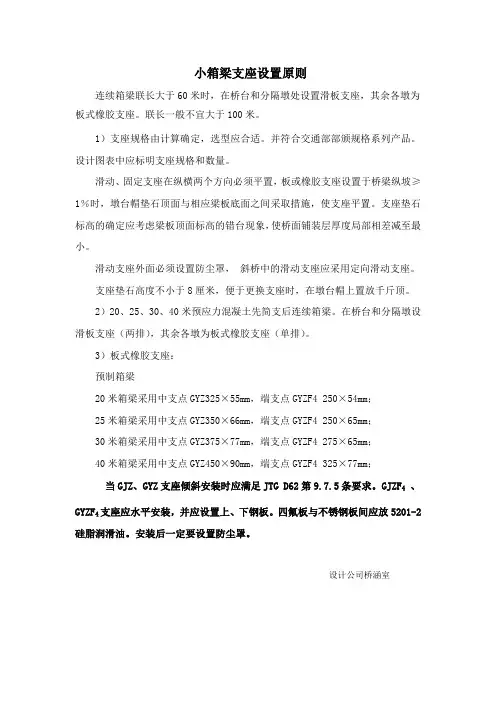

小箱梁支座设置原则
小箱梁支座设置原则
连续箱梁联长大于60米时，在桥台和分隔墩处设置滑板支座，其余各墩为板式橡胶支座。
联长一般不宜大于100米。
1）支座规格由计算确定，选型应合适。
并符合交通部部颁规格系列产品。
设计图表中应标明支座规格和数量。
滑动、固定支座在纵横两个方向必须平置，板或橡胶支座设置于桥梁纵坡≥1％时，墩台帽垫石顶面与相应梁板底面之间采取措施，使支座平置。
支座垫石标高的确定应考虑梁板顶面标高的错台现象，使桥面铺装层厚度局部相差减至最小。
滑动支座外面必须设置防尘罩，斜桥中的滑动支座应采用定向滑动支座。
支座垫石高度不小于8厘米，便于更换支座时，在墩台帽上置放千斤顶。
2）20、25、30、40米预应力混凝土先简支后连续箱梁。
在桥台和分隔墩设滑板支座（两排），其余各墩为板式橡胶支座（单排）。
3）板式橡胶支座：
预制箱梁
20米箱梁采用中支点GYZ325×55mm，端支点GYZF4 250×54mm；
25米箱梁采用中支点GYZ350×66mm，端支点GYZF4 250×65mm；
30米箱梁采用中支点GYZ375×77mm，端支点GYZF4 275×65mm；
40米箱梁采用中支点GYZ450×90mm，端支点GYZF4 325×77mm；
当GJZ、GYZ支座倾斜安装时应满足JTG D62第9.7.5条要求。
GJZF4、GYZF4支座应水平安装，并应设置上、下钢板。
四氟板与不锈钢板间应放5201-2硅脂润滑油。
安装后一定要设置防尘罩。
