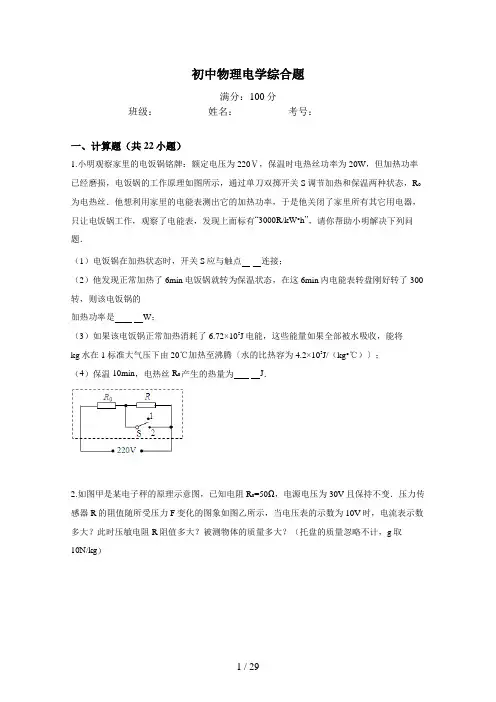

初中物理电学综合题满分：100分班级：_________ 姓名：_________ 考号：_________一、计算题（共22小题）1.小明观察家里的电饭锅铭牌：额定电压为220Ⅴ，保温时电热丝功率为20W，但加热功率已经磨损，电饭锅的工作原理如图所示，通过单刀双掷开关S调节加热和保温两种状态，R0为电热丝．他想利用家里的电能表测出它的加热功率，于是他关闭了家里所有其它用电器，只让电饭锅工作，观察了电能表，发现上面标有“3000R/kW•h”，请你帮助小明解决下列问题．（1）电饭锅在加热状态时，开关S应与触点连接；（2）他发现正常加热了6min电饭锅就转为保温状态，在这6min内电能表转盘刚好转了300转，则该电饭锅的加热功率是W；（3）如果该电饭锅正常加热消耗了6.72×105J电能，这些能量如果全部被水吸收，能将kg水在1标准大气压下由20℃加热至沸腾〔水的比热容为4.2×103J/（kg•℃）〕；（4）保温10min，电热丝R0产生的热量为J．2.如图甲是某电子秤的原理示意图，已知电阻R0=50Ω，电源电压为30V且保持不变．压力传感器R的阻值随所受压力F变化的图象如图乙所示，当电压表的示数为10V时，电流表示数多大？此时压敏电阻R阻值多大？被测物体的质量多大？（托盘的质量忽略不计，g取10N/kg）3.有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻．图1是某热敏电阻的阻值随温度变化的图象，小明同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图2是这个水温表的原理图，图中的电压表量程为0～4V；定值电阻R0的阻值为200Ω，电源电压6V．当水温达到100℃时，要求电压表的示数达到最大值．小明根据图象知道，该热敏电阻在100℃时的电阻值是100Ω，此时热敏电阻两端电压是2V．4.如图甲是家用电吹风的工作原理图、电吹风工作时可以吹出热风也可以吹出凉风．（第（2）小题需写出计算过程）（1）要让电吹风工作时吹出热风，它的开关应置于题图甲中（选填“1”“2”或“3”）位置，此时电风扇与电热丝的连接方式使．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则①吹热风时通过电路的总电流多大？电热丝的发热功率多大？②在该次吹干头发过程中电吹风消耗的总电能是多少？5.如图甲所示是家用电吹风机的工作原理图，电吹风工作时可以分别吹出凉风和热风．（1）当开关S置于图甲中哪个档位，电吹风可以吹出凉风？当开关S置于图甲中哪个档位，电吹风可以吹出热风？请画出电吹风两种工作状态的等效电路图．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，求在该次吹干头发过程中电吹风所消耗的总电能．（3）求电吹风的电热丝在工作时的电阻值．6.如图甲所示是某电子称原理图．托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长X0=10cm的均匀电阻丝．空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端．R最大阻值R m=40Ω，电源电压恒为3V．请完成以下问题解答：（1）图甲中的“质量表”用电流表改装；R0在电路中的作用是保护电路；（2）空盘时，闭合开关S，电路电流为0.3A，求R0的阻值；（3）称量最大质量时，求电路消耗的总功率；（4）已知该弹簧压缩的长度△L与所受压力F的关系如图乙所示．开关S闭合后，在托盘中放入重为G的物体时（G＜50N），求R接入电路的阻值（结果用含G、x0、R m的代数式表示）．7.某课题小组的同学设计了一种简易的电子拉力计，如图所示是其原理图，放在水平地面上的物体A通过硬质弹簧与拉环相连．弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）．已知物体A的质量为10kg，定值电阻R1=6Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比）；其最大阻值为24Ω，电源电压为6V，电流表的量程为0～0.6A、当不拉拉环时，金属滑片P刚好处于a端．己知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图所示，取g=10N/kg．问：（1）电流表中的示数随着拉力的增大而增大（选填“增大”或“减小”）（2）若将电流表的表盘改为拉力计的表盘，则该表盘的零刻度所对应的电流值是A；拉力计的满刻度是N；（3）能否将物体拉离地面？答：（选填“能”或“不能”），理由是8.如图甲所示是某生产流水线上的产品输送及计数装置示意图．已知计数器电路的电源电压恒为6V，其中S为一激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，其阻值为20Ω，a、b间接一“示波器”（示波器的接入不影响电路）．光敏电阻两端的电压随时间变化的图象可由示波器显示出来．水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若运送边长为0.1m的均匀正方体产品时，示波器显示的电压随时间变化的图象如图乙所示．求：（1）正方形产品随传送带运动的速度是多少？（2）光敏电阻在有光照状态下的电阻是多少？（3）整个电路工作1h消耗的电能是多少？9.有一种测量人的体重和身高的电子秤，其测体重部分的原理如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）．其中AO：BO=5：1，压力传感器R表面能承受的最大压强为2×106Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示．设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V．请回答：（1）踏板空载时，电流表读数是多少mA？（2）若压杆与压力传感器之间的接触面积是2×10﹣4m2，则该秤的最大称量值是多少？（3）一个体重为500N的中学生站在此台秤上，电流表读数应为多少？10.如图甲所示为一种测定风力的装置．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向，电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．已知电源电压恒为4.5V，定值电阻R=1.0Ω，金属杆接入电路中的电阻R x与迎风板所承受风力F的关系如图乙所示．（1）无风时，求电压表的示数和定值电阻R消耗的电功率；（2）如果电压表的量程为0～3V，求该装置所能测量的最大风力．11.武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝为R3．闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”，已知“高温档”的电功率为121W．（不考虑温度的变化对电阻的影响）求：（1）脚踏内的电热丝R3的阻值；（2）该电热课椅处于“低温档”时脚踏的电压；（3）当脚踏处于中温档时，脚踏在10s内产生的热量．12.如图甲所示是一种电子称的原理示意图．图中R是压力传感器（其阻值随所受压力变化的图象如图乙所示），重量不同的物体放在托盘里，通过压杆对R施加的压力不同，R的阻值和电压表的读数就发生对应改变，电压表的读数就可表示出物体的重量大小．已知电阻R0=60Ω，R能承受的最大压力为400N．若托盘和压杆的质量可以忽略不计，电源电压9V恒定不变．求：（1）当电压表的示数为3V时托盘中所放物体的质量是多少kg？（2）满载（R受最大压力时）R0所消耗的电功率是多少W？13.如图是一种测定油箱内油量的装置，其中R为压敏电阻，其阻值与所受压力之间满足关系式F=﹣5R+1200（关系式中压力F的单位是牛顿，电阻R的单位是欧姆），R0为定值电阻，电源电压保持9V不变，油量表由量程为0～3V的电压表改装而成．已知油箱重80N，压敏电阻R能够承受的最大压力为800N．（g取10N/kg）（1）油箱内所装的油增多时，电压表的示数将增大（选填“增大”、“不变”或“减小”）．（2）若油箱内油的密度为0.8×l03kg/m3，则此油箱最多可装多少体积的油？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R0的阻值为多大？（4）电路正常工作时，整个电路消耗的最大功率是多大？14.如图是一种测量小汽车油箱内油量装置的原理图，压力传感器R的电阻会随所受压力大小发生变化，油量表（电流表改装而成）指针能指示出油箱里油的多少．已知压力传感器的电阻与所受压力的关系如下表所示，若压力传感器R上的表面积为5×10﹣4m2，汽油密度为0.7×103kg/m3，电源电压恒定为6V，g取10N/kg，请计算回答：（1）当油与箱总重为300N时，压力传感器R受到的压强是多大？（2）如果空油箱质量为6kg，油量表指针指向2×10﹣2m3时，电路的电流是多少安？15.小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．请解答下列问题：（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？16.世界名牌美的电器畅销亚非拉，如图是美的电器生产的一款饮水机，其加热水箱部分工作原理电路图可简化成如图21所示，其中S是一个自动温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处于保温状态．请回答下列问题：（1）A、B是两种不同颜色的指示灯．如果用红色表示正在对水加热，绿色表示保温，请标明指示灯的颜色，应该是A为色，B为色．（2）在加热状态下，饮水机正常工作时电路中的电流是多大？电阻R2的阻值是多大？（不考虑温度对阻值的影响，且不计指示灯的阻值）．（3）饮水机正常工作时，将加热水箱中的水从初温10℃加热到100℃，加热管的热效率为90%，试计算出需要多少加热时间？【c水=4.2×103J/（kg•℃）】17.海尔FCD﹣JTHC50电热水器铭牌如表所示防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体的电流值．经过防电墙处理后，人体承受的电压不高于12V，这就保证了人体安全．人体的最大电阻约为2×107Ω．（1）求出热水器加热时的电流．（2）人体与防电墙是串联还是并联的？（3）防电墙的电阻大约是多少？18.如图1是带烘干功能的滚桶洗衣机，工作电压为220V．并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图2所示，其中电热丝只在烘干环节工作．求：（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）若每度电0.5元，这次洗衣共花电费多少钱？（不计其他部件耗电）19.如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．20.如图是一款壁挂式电热水的内部简化电路图，R1和R2为相同的发热丝，开关S1可分别于触点a、b接触，电热水器有低、中、高三个档位的发热功率．已知用高档加热时，可在5min内将1L水从20℃加热到80℃．那么：求：（1）1L水从20℃升温到80℃，需要吸收多少热量？（2）若没有热损失，电热水器高档时的功率为多少W？（3）试求出电热水器低档时的功率？21.冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明；白天只需要在鸡舍里用电热器加热，不需要用灯泡照明．小阳根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V 160W”的照明灯泡，开关S1、S2的通断只有两种状态，一种是同时断开，另一种是同时闭合．该装置从早晨7：00至17：00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；该装置从17：00至第二天早晨7：00处于夜间工作状态，连续正常工作14h．已知：电源两端的电压U恒为220V，=．求：（1）总电功率P；（2）电阻R2的阻值；（3）从早晨7：00到第二天早晨7：00的24h内，该加热照明装置共消耗电能多少千瓦时．22.张明得到一个旧电热暖手器，铭牌上表示额定值的字样中，能看清的只有“18W”这几个字，为了能安全地使用这个电热暖手器，他找来一只标有“1028Ω 0.4A”字样的电阻．将它与电热暖手器和开关串联起来接到家庭电路中，然后进行如下的实验和观察：将开关接通后，电能表在5分钟内恰好转动411转；断开开关后，电能表在3分钟内恰好转动240转．已知他家电能表上标着“3000R/kW⋅h”．．（假定在张明做实验的时间内，家中其它用电器用电情况没有变化，且电热暖手器和电阻的阻值都不随温度变化）求：（1）除做实验的支路外，张明家3分钟用电多少kW•h；（2）电热暖手器和电阻支路的电功率是多少；（3）电热暖手器的额定电压是多少．答案部分1.考点：电学综合题试题解析：解：（1）由电路图可知，开关与触点2连接时，电阻R被短路，只有电热丝R0接入电路，此时电路电阻最小，电路电功率最大，电饭煲处于加热状态．（2）电饭煲消耗的电能W==0.1kW•h=3.6×105J，电饭煲的加热功率P加热===1000W；（3）在1标准大气压下水的沸点是100℃，由Q=cm△t可得，水的质量m===2kg；（4）由P=UI=可得，====，故；保温10min，电饭煲共产生热量Q=W=Pt=20W×600s=12000J；由R0和R串联及Q=I2Rt可得，R0和R产生热量之比为1：49，故保温10min，电热丝R1产生的热量为240J．所以答案为：（1）2；（2）1000；（3）2；（4）240．答案：（1）2；（2）1000；（3）2；（4）240．2.考点：电学综合题试题解析：解：当电压表示数为10V时，电路中电流I===0.2A，压力传感器两端的电压U R=U﹣U0=30V﹣10V=20V，压力传感器的电阻R===100Ω，由图象可知压力传感器受到的压力F=240N，即托盘上物体的重力为240N，所以质量m===24kg．答：电流表示数为0.2A；此时压敏电阻R阻值为100Ω；被测物体的质量为24kg．答案：电流表示数为0.2A；此时压敏电阻R阻值为100Ω；被测物体的质量为24kg．3.考点：电学综合题试题解析：解：（1）由图可知，当温度100℃时电阻为100Ω；（2）热敏电阻与定值电阻串联，电压表测定值电阻电压，电压表的示数达到最大值U0=4V，此时热敏电阻电压U热敏=U﹣U0=6V﹣4V=2V．所以答案为：100；2．答案：100；2．4.考点：电学综合题试题解析：解：（l）当电吹风机送出来的是热风时，需要电动机和电阻丝同时工作，即开关应置于图甲中的1位置，电风扇与电热丝是并列连接在电源上的，所以是并联连接．（2）①P热=616W，U=220V，吹热风时通过电路的总电流：I===2.8A；∵吹热风时电动机和电阻丝同时工作，吹冷风时只有电动机工作，∴电热丝的功率为P=P热﹣P凉=616W﹣88W=528W；②根据功率随时间的变化关系图象可知：P热=616W，t1=20s，P凉=88W，t2=30s﹣20s=10s，W总=W热+W冷=P热t1+P凉t2=616W×20s+88W×10s=13200J．答：（1）1；并联；（2）①吹热风时通过电路的总电流是2.8A；电热丝的发热功率528W；②在该次吹干头发过程中电吹风消耗的总电能是13200J．答案：（1）1；并联；（2）①吹热风时通过电路的总电流是2.8A；电热丝的发热功率528W；②在该次吹干头发过程中电吹风消耗的总电能是13200J．5.考点：电学综合题试题解析：解：（1）由图甲所示电路图可知，开关接2时只有电动机接入电路，电吹风吹出凉风，电路图如图所示：开关接1、2位置时，电动机与电热丝同时接入电路，电吹风吹出热风，电路图如图所示：（2）由图乙所示图象可知，P热风挡=572W，t1=4min=240s，P凉风挡=88W，t2=3min=180s，电吹风所消耗的电能：W=P热风挡t1+P冷风挡t2=572W×240s+88W×180s=153120J；（3）吹热风时电动机和电阻丝同时工作，吹冷风时只有电动机工作，电热丝的功率为P=P热风挡﹣P凉风挡=572W﹣88W=484W，由P=可知，电热丝的电阻：R===100Ω；答：（1）当开关S置于图甲中2档位，电吹风可以吹出凉风，电路图如图所示；当开关S置于图甲中1、2档位，电吹风可以吹出热风，电路图如图所示；（2）在该次吹干头发过程中电吹风所消耗的总电能为153120J．（3）电吹风的电热丝在工作时的电阻值为100欧姆．答案：（1）当开关S置于图甲中2档位，电吹风可以吹出凉风，电路图如图所示；当开关S 置于图甲中1、2档位，电吹风可以吹出热风，电路图如图所示；（2）在该次吹干头发过程中电吹风所消耗的总电能为153120J．（3）电吹风的电热丝在工作时的电阻值为100欧姆．6.考点：电学综合题试题解析：解：（1）由电路图可知，质量表串联在电路中，所以是由电流表改装的；由图知，空盘时，电路为R0的简单电路，可以防止滑片引起的短路，从而起到保护电路的作用；（2）空盘时，电路为R0的简单电路，由欧姆定律可得：R0===10Ω；（3）称量最大质量时，电阻R0与R的最大阻值串联，∵串联电路中总电阻等于各分电阻之和，∴电路消耗的总功率：P===0.18W；（4）由图象可知，k==cm/N，当放入重为G的物体时，弹簧被压缩的长度：△L1=，∵电阻丝是均匀的，连入电路中R的阻值与接入的电阻丝长度成正比，∴R=△L1×=×=k，k=cm/N．答：（1）电流；保护电路；（2）R0的阻值为10Ω；（3）称量最大质量时，电路消耗的总功率为0.18W；（4）R接入电路的阻值为k，k=cm/N．答案：（1）电流；保护电路；（2）R0的阻值为10Ω；（3）称量最大质量时，电路消耗的总功率为0.18W；（4）R接入电路的阻值为k，k=cm/N．7.考点：电学综合题试题解析：解：（1）拉力增大时，连入的电阻减小，使得电路中的电流增大（2）当不拉拉环时，R2=24Ω，由欧姆定律知，电路中电流故拉力计的零刻度应标在电流表表盘上示数为0.2A处；闭合开关，拉动拉环，当电流表示数为0.6A时，由欧姆定律得总电阻R′=10ΩR2接入电路的电阻R2′=R′﹣R1=10Ω﹣6Ω=4Ω由题意要保证电路的安全，则电路中最大电流不能超过0.6A，当电流为0.6A时，拉环上拉力最大．R2′=4Ω，又R2的阻值与长度成正比，故此时连入电路中的电阻线长度为l=1 cm，则弹簧伸长的长度△l=l0﹣l=6cm﹣1cm=5cm据乙图知，此时拉环拉力最大为F大=75N（3）G=mg=10kg×10N/kg=100N，因为拉力100N已超出拉力计的测量范围，所以不能将物体拉离地面所以答案为：（1）增大；（2）0.2，75；（3）不能，因为拉力100N已超出拉力计的测量范围答案：（1）增大；（2）0.2，75；（3）不能，因为拉力100N已超出拉力计的测量范围8.考点：电学综合题试题解析：解：（1）由图乙所示图象可知，产品挡光时间：t=0.6s﹣0.4s=0.2s，正方形产品随传送带运动的速度：v===0.5m/s；（2）由图象可知，有光照射时，光敏电阻两端电压U1=2V，此时R2两端电压U2=U﹣U1=6V﹣2V=4V，电路电流I=I2===0.2A，∵I=，∴此时光敏电阻阻值：R1===10Ω；（3）有光照射时，电路电流：I=0.2A，没有光照射时，电路电流I′====0.1A，由图乙所示图象可知，一个周期内，有光照射的时间为0.4s，无光照射的时间是0.2s，一个周期0.6s内，电路消耗的电能：W=UIt+UI′t′=6V×0.2A×0.4s+6V×0.1A×0.2s=0.6J，1h消耗的电能W总=0.6J×=3600J；答：（1）正方形产品随传送带运动的速度是0.5m/s；（2）光敏电阻在有光照状态下的电阻是10Ω；（3）整个电路工作1h消耗的电能是3600J．答案：（1）正方形产品随传送带运动的速度是0.5m/s；（2）光敏电阻在有光照状态下的电阻是10Ω；（3）整个电路工作1h消耗的电能是3600J．9.考点：电学综合题试题解析：解：（1）踏板空载时电流表读数：I===0.016A=16mA；（2）根据p=可得：压力传感器R表面能承受的最大压力F=pS=2×106Pa×2×10﹣4m2=400N根据F×AO=F′×BO得：该秤的最大称量值为F′=F×=400N×=2000N；（3）中学生站在此台秤上时，压力传感器受到的压力：F==500N×=100N，由表格查出此时电阻值为240Ω，则电流表的读数I===0.02A=20mA．答：（1）踏板空载时，电流表读数是16mA；（2）该秤的最大称量值是2000N；（3）一个体重为500N的中学生站在此台秤上，电流表读数应为20mA．答案：（1）踏板空载时，电流表读数是16mA；（2）该秤的最大称量值是2000N；（3）一个体重为500N的中学生站在此台秤上，电流表读数应为20mA．10.考点：电学综合题试题解析：解：（1）无风时，定值电阻R与金属杆串联，此时金属杆接入电路中的电阻R x为3.5Ω∵串联电路的总电阻等于各分电阻之和，∴根据欧姆定律可得，电路的电流I===1A，R两端电压U R=IR=1A×1Ω=1V，即电压表的示数为1V；定值电阻R消耗的电功率P=U R I=1V×1A=1W；（2）当电压表示数为3V时，R两端电压U R′=3V∵串联电路的总电压等于各分电阻两端的电压之和，∴金属杆两端电压U x=U﹣U R′=4.5V﹣3V=1.5V，电路中的电流I′===3A，金属杆电阻R1===0.5Ω，分析图象可知最大风力为720N．答：（1）当无风时，电压表的示数是1V，R所消耗的功率是1W；（2）如果电压表的量程为0～3V，则该装置所受的最大风力是720N．答案：（1）当无风时，电压表的示数是1V，R所消耗的功率是1W；（2）如果电压表的量程为0～3V，则该装置所受的最大风力是720N．11.考点：电学综合题试题解析：解：（1）S2接a触点时，电路为R3的简单电路，电路中的电阻最小，根据P=可知，此时脚踏处于高温档位，电热课椅消耗的功率最大；则脚踏内的电热丝R3的阻值：R3===400Ω；（2）S2接c触点时，R3与较大的电阻R1串联在电路中，脚踏处于低温档；此时电路电流：I===A；则脚踏的电压：U3=IR3=A×400Ω=133.3V；（3）S2接c触点时，R3与较小的电阻R2串联在电路中，脚踏处于中温档；电热课椅在10秒内产生的热量：Q=W=t=×10s=880J．答：（1）脚踏内的电热丝R3的阻值为400Ω；（2）该电热课椅处于“低温档”时脚踏的电压为133.3V；（3）当脚踏处于中温档时，脚踏在10s内产生的热量为880J．答案：（1）脚踏内的电热丝R3的阻值为400Ω；（2）该电热课椅处于“低温档”时脚踏的电压为133.3V；（3）当脚踏处于中温档时，脚踏在10s内产生的热量为880J．12.考点：电学综合题试题解析：解：（1）当电压表示数为3V时，电路中电流I1===0.05A，压力传感器两端的电压U R=U﹣U1=9V﹣3V=6V，压力传感器的电阻R===120Ω，由图象可知压力传感器受到的压力F=300N，即托盘上物体的重力为300N，所以质量m===30kg．（2）托盘满载（R受最大压力时），由图象可知：传感器承受压力最大为400N，R=60Ω，∵这时两电阻串联并且电阻值相等，∴U R=U0=U=×9V=4.5V，∴P0===0.3375W．答：（1）当电压表的示数为3V时托盘中所放物体的质量是30kg；（2）满载（R受最大压力时）R0所消耗的电功率是0.3375W．答案：（1）当电压表的示数为3V时托盘中所放物体的质量是30kg；（2）满载（R受最大压力时）R0所消耗的电功率是0.3375W．13.考点：电学综合题试题解析：解：（1）因水平面上物体的压力和自身的重力相等，所以，油箱内所装的油增多时，压敏电阻受到的压力增大，由F=﹣5R+1200可知，压敏电阻的阻值变小，电路中的总电阻变小，由I=可知，电路中的电路变大，R0两端的电压变大，则电压表的示数增大；（2）因压敏电阻R能够承受的最大压力等于油箱和油箱内油的重力之和，所以，所装油的最大重力：G油=F最大﹣G油箱=800N﹣80N=720N，由G=mg可得，所装油的最大质量：m油===72kg，由ρ=可得，油箱内最多可装油的体积：V===0.09m3；（3）压敏电阻受到最大压力时，电压表的示数达到最大值3V，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压：U R=U﹣U0=9V﹣3V=6V，由F=﹣5R+1200可得，压敏电阻的阻值：R=Ω=Ω=80Ω，因串联电路中各处的电路相等，所以，电路中的电路：I===0.075A，则电阻R0的阻值：R0===40Ω；（4）电压表的示数最大时电路中的电流最大，整个电路消耗的功率最大，则P=UI=9V×0.075A=0.675W．答：（1）增大；（2）此油箱最多可装0.09m3体积的油；（3）定值电阻R0的阻值为40Ω；（4）电路正常工作时，整个电路消耗的最大功率是0.675W．答案：（1）增大；（2）此油箱最多可装0.09m3体积的油；（3）定值电阻R0的阻值为40Ω；（4）电路正常工作时，整个电路消耗的最大功率是0.675W．14.考点：电学综合题试题解析：分析：（1）由油与箱总重为300N可知压力传感器R受到的压力，利用P=即可求出压力传感器R受到的压强．（2）先根据油量表指针指向2×10﹣2m3时和汽油密度为0.7×103kg/m3，求出油箱中油的质量，再加上空油箱质量，即为油箱与油的总质量，然后即可求出油箱与油的总重，查表可知：当此压力时，传感器的电阻，然后利用I=即可求得电路的电流．解答：。

初三物理电学综合专题试题答案及解析

初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。

比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。

丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。

实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。

（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。

由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。

2017年中考物理分类汇编(精编解析版)第24章电学综合题(解析版)-精编.doc

2017年中考物理题分类汇编23 电学综合题（解析版）一、选择题1．（2017深圳16）如图的示意图，滑动变阻器规格为“20Ω 1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）21A．电阻R1的阻值为30ΩB．电源电压为15VC．在加满油后，1min内电阻R1产生的热量为450JD．电阻R1最小功率为7.5W【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．【分析】由电路图可知，R1与R表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R1的简单电路，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R1产生的热量；当滑片位于a端时，电阻R1的功率最小，根据P=I2R求出其大小．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I a（R1+R2）=0.3A×（R1+20Ω），当滑片位于b端时，电路为R1的简单电路，则电源的电压：U=I b R1=0.5A×R1，因电源的电压不变，所以，0.3A×（R1+20Ω）=0.5A×R1，解得：R1=30Ω，故A正确；电源的电压U=I b R1=0.5A×30Ω=15V，故B正确；（2）在加满油后，滑片位于b端，则1min内电阻R1产生的热量：Q1=I b2R1t=（0.5A）2×30Ω×60s=450J，故C正确；当滑片位于a端时，电阻R1的功率最小，则P1=I a2R1=（0.3A）2×30Ω=2.7W，故D错误．故选D．2．（2017绥化7）下列关于电学元件使用的说法中，正确的是（）A．电流表可以直接连接到电源两级B．电压表应与被测用电器并联C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D．电能表应并联接在家庭电路的干路上【考点】电流表的使用；电压表的使用；滑动变阻器的使用；电功．【分析】（1）根据电流表的特点表不能直接接在电源两极上；（2）电压表应与被测用电器并联；（3）滑动变阻器采用“一上一下”的接法与用电器串联使用，改变滑动变阻器接入电路的电阻，可以改变电路电流和部分电路的电压．（4）电能表测量家庭电路消耗电能的多少，电能表接在家庭电路的干路上．【解答】解：A，由于电流表的电阻很小，相当于导线，不可以将电流表不经过任何用电器而直接与电源接通，故A错误．B、电压表与被测电路并联，因此连接电路时，应将电压表并联在电路中才能测出电压的大小，故B正确；C、在连接滑动变阻器时，要按一上一下的原则接线，当同时将上面或下面两个接线柱接入电路，将滑片将失去改变接入电路阻值的大小，故C错误；D、电能表是串联在家庭电路的干路上，便于测量整个家庭电路消耗的电能．故D错误．故选B．3．（2017牡丹江17）源电压6V不变，小灯泡标有“6V3W”，滑动变阻器标有“20Ω 1A”，电流表所接量程为“0﹣0.6A”，电压表所接量程为“0﹣3V”，不考虑温度对灯丝电阻的影响．闭合开关，为保证电路安全，下列正确的是（）A．电路中允许通过的最大电流为1AB．滑动变阻器可以接入电路的阻值为0～12ΩC．小灯泡的最小功率为0.75WD．电路的最大功率为3W【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．（1）根据P=UI求出灯泡的额定电流，然后与电流表的量程、滑动变阻器允许通过的最大电流相比较确定电路中的最大电流，此时灯泡两端的电压和额定电压相等，也是电源的电压，据此可知滑动变阻器接入电路中的最小阻值和电路的最大总功率；（2）根据欧姆定律求出灯泡的电阻，当电压表的示数最大时滑动变阻器接入电路中的电阻最大，灯泡的电功率最小，根据串联电路的电压特点求出灯泡两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的最小电流，根据欧姆定律求出滑动变阻器接入电路中的最大阻值，然后得出滑动变阻器接入电路中阻值的范围，利用P=UI求出小灯泡的最小功率．【解答】解：由电路图可知，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流．（1）由P=UI可得，灯L的额定电流：I L===0.5A，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，，故A错误；所以，电路中的最大电流为I大=0.5A此时灯泡两端的电压和额定电压相等，也是电源的电压，=3W，所以，滑动变阻器接入电路中的最小阻值为0Ω，电路的最大总功率P大=P L故D正确；（2）由I=可得，灯泡的电阻：R L===12Ω，当电压表的示数U R=3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡的电功率最小，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：U L小=U﹣U R=6V﹣3V=3V，因串联电路中各处的电流相等，所以，电路中的电流：I小===0.25A，滑动变阻器接入电路中的最大阻值：R大===12Ω，所以，滑动变阻器R允许接入电路中的阻值范围是0～12Ω，故B正确；小灯泡的最小功率：P L小=U L小I小=3V×0.25A=0.75W，故C正确．故选BCD．4．（2017牡丹江11）如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A．U AB=U BC B．R AB＜R BCC．I AB=I BC D．U AB＜U BC【考点】串联电路的电流规律；影响电阻大小的因素；欧姆定律的变形公式．【分析】因两金属棒串联，则由串联律可知两导体中的电流关系；由于电阻的大小与导体的材料、长度、横截面积有关，故由题意可知两部分电阻的大小关系，再由欧姆定律可求得两部分导体两端的电压关系．【解答】解：因两金属棒过两部分导体的电流相等，即I AB=I BC；故C正确；由于导体AB和BC的材料相同，长度相同，但是横截面积不同，且S AB＜S BC，所以，AB段导体的电阻大于BC段的电阻，即：R AB＞R BC，故B错误；根据I=可得U=IR，所以U AB＞U BC，故AD错误；故选C．5．（2017湖州5）小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是（）A．通过L1的电流大于L2的电流B．L1的电阻小于L2的电阻C．L1两端的电压大于L2两端的电压D．如果把L1和L2的位置对调的位置对调，L1会变暗【考点】串联电路的电流规律；实际功率．【分析】由图可知两灯串联，由串联可知两灯电流的大小关系；灯泡亮度有灯泡的实际功率决定，由L2比L1亮知两灯实际功率关系，从而判断两灯电阻和电压关系．【解答】解：（可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，故AD错误；（2）灯泡亮度有灯泡的实际功率决定，L1比L2亮，即L1的实际功率比L2的实际功率大．而两灯电流相等，由P=I2R可知，L1的电阻比L2的电阻大，故B错误；由U=IR知，L1两端电压比L2两端电压大，故C正确．故选C．6．（201当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2﹣U1，电流增加量△I=I2﹣I1，电功率增加量为△P，则（）A．R= B．R=C．△P=△U△I D．△P=△U（I1+I2）【考点】欧姆定律的应用；电功率的计算．【分析】定值电阻的阻值不变律表示出定值电阻两端的电压由U1增大到U2时其两端的电压变化量，据此得出的比值；根据P=UI得出电功率增加量．【解答】解：因定值电阻的阻值不变，所以，由I=可得，前后两次电压分别为：U1=I1R，U2=I2R，所以，电压增加量△U=U2﹣U1=I2R﹣I1R=（I2﹣I1）R=△IR，变形可得R=，故A正确、B错误；由P=UI可得，前后两次电阻消耗的功率分别为：P1=U1I1，P2=U2I2，所以，电功率增加量△P=P2﹣P1=U2I2﹣U1I1﹣﹣﹣﹣﹣﹣﹣﹣①，因△U△I=（U2﹣U1）（I2﹣I1）=U2I2﹣U2I1﹣U1I2+U1I1﹣﹣﹣②，△U（I1+I2）=（U2﹣U1）（I1+I2）=U2I1+U2I2﹣U1I1﹣U1I2﹣﹣③，所以，△P≠△U△I，△P≠△U（I1+I2），故CD错误．故选A．7．（2017湖州7）如图电源电压为12V．在a、b间接入灯L1“6V 2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光．断开开关，取下灯L1，保持滑片P的位置不变，在a、b间接入灯L2“6V 3W”，闭合开关．则（）A．灯L2正常发光B．滑动变阻器接入电路的电阻为12欧C．通过L2的电流为0.4安D．滑动变阻器和灯L2每秒做功5焦【考点】欧姆定律的应用；电功的计算．【分析】（1）根据两个同分析灯的发光情况的变化；（2）根据灯L1正常发光，求出电路中的电流，根据欧姆定律和串联电路的电流、电压规律求出滑动变阻器的电阻；（3）求出灯泡L2的电阻，根据欧姆定律求出电流；（4）根据W=UIt 求出功的大小．【解答】解：A、灯L1正常发光时，其两端的电压为6V，入灯L2，两灯的电阻不变，则ab间的电压会发生变化，故灯L2不会正常发光；B、灯L1正常发光时的电流为：I===A；滑动变阻器两端的电压为U'=U﹣U1=12V﹣6V=6V，则滑动变阻器接入电路的电阻为R'===18Ω；C、L2的电阻为R2===12Ω；此时电路的总电阻为：R=R2+R'=18Ω+12Ω=30Ω，此时电路中的电流为：I''===0.4A，故C正确；D、滑动变阻器和灯L2每秒做功为整个电路所做的功，则W=UIt=12V×0.4A×1s=4.8J，故D错误．故选C．8．（2017自贡15）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（）A．电流表示数变小B．灯泡L亮度变亮C．电压表示数变大D．电路消耗的总功率变大【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【分析】由电路图可知，灯泡L R并联，电压表测电源的电压，电流表测干路电流．根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L的电流和实际功率的变化，进一步判断亮暗的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点可知干路电流的变化，根据P=UI可知电路消耗总功率的变化．【解答】解：由电路图可知动变阻器R并联，电压表测电源的电压，电流表测干路电流．因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故C 错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L 的电流和实际功率不变，灯泡的亮暗不变，故B错误；将滑动变阻器R的滑片向左移动，变阻器接入电路中的电阻变大，由I=可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故A正确；由P=UI可知，电路消耗的总功率变小，故D错误．故选A．9．（2017德阳3）下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【考点】电流的大小；电压；电功率．【分析】首先要对选项中涉及有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、家率在60W左右，工作电流约0.3A；故A错误；B、家用手电筒的额定功率约10W，达不到200W；故B错误；C、一节新干电池的电压约为1.5V；符合实际；故C正确；D、电饭锅加热煮饭时的功率约为1000W以上；故D错误；故选C．10．（2017成都9）关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.1AB．遥控器的干电池电压约为220VC．空调制冷时的功率约为10WD．电扇正常工作1h耗电约为1KW•h【考点】电流的大小；电压；电功；电功率．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．【解答】解：A、白炽灯的额W，正常工作电流约为I==≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．11．（2017山西10）酒驾故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V【考点】欧姆定律的应用；电功率的计算．【分析】（1）由传感器和定值电阻串联，电压表测传感器两端的电压，电流表测电路中的电流；由图可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化；（2）根据I=求出电流为0.12A时，电路中的总电阻，再根据串联电阻特点求出此时气敏电阻的阻值，根据图象乙判断此时是否酒驾；（3）根据串联分压特点求出定值电阻两端的电压，再根据P=求出R2消耗的电功率；（4）被检者酒精气体浓度为0.2mg/mL时，根据图象乙读出此时气敏电阻的阻值，根据欧姆定律求出电流，再根据欧姆定律求出气敏电阻两端电压，即为电压表示数．【解答】解：A、由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流；由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；B、由I=得：电路中的总电阻R===100Ω，此时气敏电阻的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，所以此时被检者不是酒驾，故B错误；C、电压表示数为3V时，定值电阻R2两端的电压U2=U﹣U1=12V﹣3V=9V，此时R2消耗的电功率P2===1.35W，故C错误；D、根据图象乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏电阻的阻值为R1=30Ω，根据欧姆定律可知此时电流为I====A，根据欧姆定律可得：气敏电阻两端电压U1=IR1=A×30Ω=4V，即为电压表示数，故D正确．故选D．12．（2017宜宾7）如“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】闭合开关，两灯均不亮，这说明其中一个小灯泡发生了断路；根据导线、电流表、电压表、小灯泡在电路中的作用和特点分析．【解答】解：闭合开关，两灯查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路：A、用一根导线分别与两个灯泡并联，则断路的地方会接通，另一个灯泡会发光，故A正确；B、用一个电流表分别串联在图中的a、b、c三点，电流表相当于导线，串联时对电路无影响，无法测出故障，故B错误；C、用一个电压表分别与两个灯泡并联，其中一个灯泡断路时，并联在断路的灯泡两端时，电压表会有示数，能测出故障，故C正确；D、用一个小灯泡分别与两个灯泡并联，其中一个灯泡断路时，与其并联的灯泡会发光，能测出故障，故D正确．故选ACD．13．（2017德阳5）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由图可知，两灯串联；亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障．【解答】解：由图可知，两灯串联，1两端的电压；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路．故A正确．故选A．14．（2017威海8）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由电路图可知，灯泡L与电阻R串联，电压表测灯泡L两端的电压，电流表测电路中的电流，逐个分析每个选项找出符合要求的选项．【解答】解：A．若灯L断，电压表串联在电路中测电源的电压，则电流表无示数，电压表有示数，故A不符合题意；B．若灯L短路，灯泡不亮，此时电压表被短路无示数，电路为R的简单电路，电流表测电路中的电流有示数，故B 符合题意；C．若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，故C不符合题意；D．若电阻R短路，电路为灯泡L的简单电路，电压表测电源的电压，电流表测电路中的电流，则两电表都有示数，故D不符合题意．故选B．15．（2017南京9）如合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路【考点】电流表、电压表在判断电路故障中的应用．【分析】首先判定电路的连接形式；根据电表的示数变化情况分清是断路还是断路，然后在判定具体故障的位置．【解答】解：由图可知，该电路电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路．故选：C．16．（2017青岛1，电源电压保持2V不变，小灯泡L标有“2.5V 0.2A”字样，小灯泡的阻值保持不变．闭合开关S1、S2，下列说法正确的是（）A．电源工作时，将其他形式的能转化为电能B．此时小灯泡L正常发光C．若只断开开关S2，小灯泡L变得更亮D．若开关S2由闭合变为断开，电流表的示数变小【考点】电路的动态分析；电功．【分析】（1）电源是把其化为电能的装置；（2）闭合开关S1、S2时，灯泡L与电阻R并联，电流表测干路电流，根据并联电路的电压特点和灯泡两端的电压，比较灯泡两端的电压和额定电压的关系可知灯泡是否正常发光；（3）并联电路中各支路独立工作、互不影响，据此可知只断开开关S2时，灯泡实际功率的变化，进一步判断亮暗的变化；（4）开关S2断开时，电路为L的简单电路，根据并联电路的电流特点可知干路电流的变化，进一步可知电流表示数的变化．【解答】解：A．电源是为用的装置，其工作时把其他形式的能转化为电能，故A 正确；B．闭合开关S1、S2时，灯泡L与电阻R并联，电流表测干路电流，由并联电路中各支路两端的电压相等可知，灯泡两端的电压U L=U=2V，小于灯泡的额定电压，则灯泡不能正常发光，故B错误；C．因并联电路中各支路独立工作、互不影响，所以只断开开关S2时，灯泡两端的电压和通过的电流不变，灯泡的实际功率不变，亮度不变，故C错误；D．开关S2断开时，电路为L的简单电路，由并联电路中干路电流等于各支路电流之和可知，开关S2由闭合变为断开时，干路电流变小，即电流表的示数变小，故D正确．故选AD．17．（2017图所示．电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB ．电流表的示数变化范围是0.3～0.5AC ．电压表的示数变化范围是0～3VD ．滑动变阻器连入电路的阻值变化范围是4～10Ω【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】知道灯泡的额定功率和额定电压，根据P=UI 求出灯泡的额定电流；灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出灯泡正常发光时，滑动变阻器两端的最小电压，即电压表的最小示数；根据串联电路的电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据欧姆定律求出电压表的最大示数，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值．【解答】解：小灯泡的额定电流I===0.5A ，故A 错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V25W ，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U 滑=U ﹣U L =4.5V ﹣2.5V=2V ，此时电路中的最大电流I max =0.5A ，此时滑动变阻器接入电路的电阻最小，最小为：R 滑min ===4Ω；滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L ===5Ω，电路中的最小电流：I min ===0.3A ，电路中电流变化的范围是0.3A ～0.5A ，故B 正确；此时灯泡分担的电压最小U L 小=I min R L =0.3A×5Ω=1.5V ，滑动变阻器两端的最大电压：U 滑max =U ﹣U L 小=4.5V ﹣1.5V=3V ，即电压表最大示数，电压表的示数范围为2V ～3V ，故C 错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．18．（2017北京26）小林想额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V 时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）A．为使小灯泡正常发光，电压表示数应为2.5VB．图乙中的电流表示数为2.5AC．小灯泡正常发光时的电阻为5ΩD．小灯泡的额定功率为5W【考点】欧姆定律的应用；电功率的计算．【分析】（1）灯泡正常发光时的电相等；（2）根据电流表的量程和分度值读出电流表的示数；（3）根据欧姆定律求出灯泡正常发光时的电阻；（4）根据P=UI 求出灯泡的额定功率．【解答】解：A、灯泡正常发光，为使小灯泡正常发光，电压表示数应为 2.5V，故A正确；B、图乙中，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A，故B错误；C、由I=可得，灯泡正常发光时的电阻R===5Ω，故C正确；D、小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误．故选AC．19．（2017黄冈4）下列关于电和磁的说法正确的是（）A．金属导体中的电流方向与导体中自由电子定向移动方向相同B．家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C．磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D．电动机是根据电磁感应原理工作的【考点】电流的方向；磁场；直流电动机的原理电功率与电压、电流的关系．【分析】（1）物理学定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．【解答】解：A、自由电子是负电导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I=可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D 错误．故选B．20．（2017岳阳12）的电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W 时，（）A．电流表的示数为0.2AB．滑动变阻器R接入电路中的电阻为15ΩC．电路消耗的总功率为1.35WD．10s内滑动变阻器R产生的热量为13.5J【考点】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用．【分析】A、根据图甲，定当小灯泡的功率为0.75W时，灯的电压和通过的电流；B、根据串联电路电压的规律，由欧姆定律可求变阻器连入电路中的电阻；C、内滑动变阻器R产生根据P=UI求电路消耗的总功率；D、根据Q=W=U滑It10s的热量．【解答】解：A、当小0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通。

物理九年级上册电流和电路单元综合测试(Word版含答案)

物理九年级上册电流和电路单元综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快3．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

2017中考物理试卷电学部分

20171．以下物件中，往常状况部下于导体的是A ．玻璃杯B．陶瓷碗C．铁锅D．塑料勺14．图 5 所示的电路中，电源两头的电压保持不变，R2为定值电阻。

闭合开关S，在滑动变阻器的滑片P 向右滑动的过程中，对于电压表和电流表的示数变化，以下四个选项中，判断正确的选项是A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大PR1R2V AS图 528．如图14 所示的电路中， R1、 R2均为定值电阻，实验时，干电池两头电压会随电路中电阻的变化而改变。

在不拆改电路的状况下，以下选项中的研究问题，利用这个电R2P路进行实验能达成的是AA ．电路中的电流一准时，电阻两头的电R1压与电阻成正比吗？B．电阻一准时，经过电阻的电流与电阻两头的电压成正比吗？C．电阻两头电压一准时，经过电阻的电—+S流与电阻成反比吗？图 14D．电阻一准时，电阻耗费的电功率与电阻两头的电压的平方成正比吗？30．如图 15 所示是小成丈量未知电阻R x的实验电路，电源两头电压不变，此中R0为阻值已知的定值电阻。

当开关S、S1闭合，开关 S2断开时，电流表示数为 I 1；当开关 S、S2闭合，开关 S1断开时，电流表示数为I2。

则以下四个选项中， R x的表达式正确的选项是A．R X I2 I1R0R0I 2I 2R0S2B．R X S1I 1R xS I1R0C．R XI 2图 15D ． R XI 1R 0I 2 I 132．图 17 所示的电阻箱的示数是________ Ω。

1000100101图 1734．有一种用新式资料制成的电阻，小明经过实验研究该电阻大小与某个预料的要素能否有关。

他将该电阻、电流表和开关串连起来，接在电源两头。

先用凉风使电阻降温，闭合开关，观察电流表示数为I 1，并记录，断开开关。

再用热风使电阻升温，闭合开关，观测电流表示数为 I 2，并记录。

2017秋九年级物理电学综合试卷

九年级物理电学综合试卷一、选择题（每题2分，共30分）1、在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（）A．电压表的示数为3V B．电流表将被烧坏C．灯L1不亮、灯L2亮D．两只灯都将被烧坏2、某规格热敏电阻的阻值随环境温度的变化如图8甲所示，如果设计一个通过电表示数反映热敏电阻随环境温度化的电路，要求温度升高时电表示数减小，图8乙所示的电路中符合要求的可能是3、如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的滑片，则（）A．电流表A1示数减小，电流表A2和电压表V示数增加B．电流表A1和A2示数都减小，电压表V示数增加C．电流表A1、A2和电压表V示数都减小D．电流表A1、A2和电压表V的示数都增加4、如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）A．3.0V B．2.5V C．2.0V D．1.5V5、电源电压保持不变， R1＝10 Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图中线段AB表示．则下面说法不正确的是（）A.滑动变阻器的最大阻值是20Ω.B. 电源电压是6VC.电压表的接线是0----3vD. 滑片P滑到ab中点时，变阻器消耗的电功率是0.9W6、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３7、光敏电阻的特点有光照射它时阻值变小．如图所示某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，A、B间电压升高C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压8、如图所示，电阻Rl标着“lOΩl A”，R2标着“5Ω1.2 A”，电流表A l、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。

2017年九年级物理电学综合试题及答案

物理电学试题一、选择题1．下列物理量的单位不是“焦耳”的是( )A．热量 B．功C．功率 D．能量2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V5. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为6，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是 ( ) 。

A．线圈右端为N极，电源右端为正极B．线圈右端为N极，电源右端为负极 C．线圈右端为S极，电源右端为正极 D．线圈右端为S极，电源右端为负极7. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8. 如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：（总分30分，每空1分）11. 家庭电路中电流过大的原因是__ ___或____ ______。

初三电学综合试题及答案

初三电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流的描述中，正确的是（）A. 电流的方向是正电荷定向移动的方向B. 电流的方向是负电荷定向移动的方向C. 电流的方向是正电荷和负电荷定向移动的相反方向D. 电流的方向是正电荷和负电荷定向移动的相同方向答案：A2. 以下关于电压的描述中，正确的是（）A. 电压是形成电流的原因B. 电压是电流流动的结果C. 电压是电阻的结果D. 电压是电流的单位答案：A3. 以下关于电阻的描述中，正确的是（）A. 电阻是导体对电流的阻碍作用B. 电阻是导体对电流的促进作用C. 电阻是导体对电流的无影响作用D. 电阻是电流的单位答案：A4. 以下关于欧姆定律的描述中，正确的是（）A. 欧姆定律表明电流与电压成正比，与电阻成反比B. 欧姆定律表明电流与电压成反比，与电阻成正比C. 欧姆定律表明电流与电压和电阻都成正比D. 欧姆定律表明电流与电压和电阻都成反比答案：A5. 以下关于串联电路的描述中，正确的是（）A. 串联电路中各处电流相等B. 串联电路中各处电压相等C. 串联电路中各处电阻相等D. 串联电路中各处电流不相等答案：A6. 以下关于并联电路的描述中，正确的是（）A. 并联电路中各支路电流相等B. 并联电路中各支路电压相等C. 并联电路中各支路电阻相等D. 并联电路中各支路电流不相等答案：B7. 以下关于电功的描述中，正确的是（）A. 电功是电能转化为其他形式能的过程B. 电功是其他形式能转化为电能的过程C. 电功是电能的消耗D. 电功是电能的产生答案：A8. 以下关于电功率的描述中，正确的是（）A. 电功率是电流做功的快慢B. 电功率是电流做功的多少C. 电功率是电流的单位D. 电功率是电压的单位答案：A9. 以下关于电能表的描述中，正确的是（）A. 电能表是用来测量电流的仪表B. 电能表是用来测量电压的仪表C. 电能表是用来测量电能的仪表D. 电能表是用来测量电阻的仪表答案：C10. 以下关于安全用电的描述中，正确的是（）A. 不接触低压带电体B. 不靠近高压带电体C. 不接触高压带电体D. 不靠近低压带电体答案：C二、填空题（每题3分，共30分）11. 电流的国际单位是________，符号为________。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

物理电学试题
一、选择题
1．下列物理量的单位不是“焦耳”的是( )
A．热量 B．功
C．功率 D．能量
2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）
A. 不亮的灯泡灯丝断了或接触不良
B. 两灯相比，不亮的灯泡其电阻太小
C. 两灯相比，不亮的灯泡其电阻太大
D. 两灯相比，通过不亮灯泡的电流较小
3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）
A. 甲通电时间是乙的4倍
B. 乙通电时间是甲的4倍
C. 甲、乙通电时间一样长
D. 不知道额定电压无法比较
4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）
A、6V
B、12V
C、18V
D、24V
5. 有两个灯泡，L
1标有“6V，3W”的字样，L
2
没有标记测得L
2
电阻为
6，把它们串联在电路
中，两灯均正常发光，那么该电路两端电压和L
2
的电功率分别是（
A. 12V，3W
B. 12V，1.5W
C. 9V，3W
D. 9V，1.5W
6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端
的磁极和电源的正负极分别是 ( ) 。

A．线圈右端为N极，电源右端为正极
B．线圈右端为N极，电源右端为负极 C．线圈右端为S极，电源右端为
正极 D．线圈右端为S极，电源右端为负极
7. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改
变电炉的功率，办法是（）
A. 把电炉的电阻丝截去一半
B. 把电炉的电阻丝截成相等的两段，再并联起来
C. 用另一根和它相同的电阻丝串联
D. 用另一根和它相同的电阻丝并联
8. 如图3所示的四个电路中，电压U都相等，并且电阻R
1大于R
2
，电流表示数最小的是
9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是
( )
10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )
A.“40W”的灯泡
B.“200W”的灯泡
C.“40W”和“200W”的灯泡
D.无法确定
二. 填空题：（总分30分，每空1分）
11. 家庭电路中电流过大的原因是
__ ___或____ ______。

12. 用电器标有“220V 40W”的字样，“220V”表示____ _ “40W”表示_________ ______。

用电器的电阻是_______欧姆
13. 标有“12V 9W ”字样的小灯泡，它的灯丝在正常工作时的电阻是欧，接到电路中通过它的电流是0.5安，则这盏灯的实际功率是瓦。

14.有两盏白炽灯，甲灯标有“220V 40W”，乙灯标有“220V 60W”的字样，灯丝若用同样长度的钨丝制成，灯丝电阻值较大的是________灯，丝较粗的______灯的灯丝，两盏灯都在220伏特电路中工作时______灯较亮，把两盏灯并联在照明电路中则_____灯较暗，把盏灯串联在220伏特的电路中则__________灯较亮。

15. 把一个标有“6V ，3W ”的灯泡接在10伏的电源上，要使灯泡正常发光，需要联一个欧的电阻，此时电阻消耗的电功率是瓦。

16. 电灯的电阻为30欧，正常发光时通过它的电流为0.1安，现把它接在恒定电流为0.4安的电路中，要使它正常发光，应把欧的电阻跟电灯联，此时电阻消耗的电功率是瓦。

17. 一段粗细均匀的电热丝接入220伏的电路，消耗的电功率为P ，若把它分成两等分后并联接入110伏的电路中，消耗的总功率是，若把它分成三等分后并联接入220伏的电路中，消耗的总功率是。

18. 如图8所示，若变阻器的滑片P 向a 端移动时，电流表示数将，电压表的示数将。

（增大、减小或不变）
V
a b P
A S
A S 1
S 2L R
图8 图9 图10
19. 如图9所示的电路中，电源电压恒定，电灯L 标有“12V 6W ”的字样，当开关S 1闭合，S 2断开时，电流表的示数是0.4安，则电源电压是伏，若S 1、S 2都闭合，电流表的示数
是1.1安，则通过R 的电流强度是安，电阻R 消耗的电功率是瓦。

20.如图是一种水位自动报警器的原理图。

当水位没有达到B 金属时，电磁铁中电流，灯电路接通，灯
亮。

当水位达到B 金属时，电磁铁中电流，灯电
路接通，灯亮
三. 实验探究题（共20分）
21.某同学依据图12甲所示的电路图，已部分完成了在图12乙中
实物的连接，请你用笔画线帮他继续完成该电路的连接。

（3分）
22.用电压表和电流表测小灯泡电阻的实验中
（1）实验原理是___ ____。

（1分）（2）在方框内画出实验的电路图。

（4分）
（3）将图14中的电压表连入电路（量程0～15v ）。

（1分）
（4）电路连接无误后，闭合开关电压表和电流表的示数如图15所示，则通过灯丝的电流为_______A ，小灯泡两端的电压为_______V ，小灯泡的电阻为_____Ω。

（5）若滑动变阻器的滑片向左移动，电压表的示数将_______（填“变大”、“变小”或“不变”）。

小灯泡的亮度将_______（填“变亮”、“变暗”或“不变”）。

（4分）
23.生活中我们常常看到用久的电灯泡会发黑，亮度也较低，请你应用所学知识解释其中原因（4分）。

原因是 24、小丽要研究“电磁铁的磁性强弱跟什么因素有关”。

现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，她先后将这两个电磁铁接入图5的电路中，闭合开关S 后用电磁铁吸引大头针，并移动滑动变阻器的滑片P 。

重复了多次实验，记录如下：
（1）实验中小丽是通过电磁铁来判定其磁性强弱的。

（2）分析第1、2、3次的实验记录，会发现相同时，磁性越强。

（3）分析第次的实验记录，会发现
相同时，_ 磁性越强。

四、标出图中各螺线管上的电流方向
五．计算题：（没小题10分，共20分）
25. 如图所示的电路中，电源电压保持不变，当S 断开时，电流表的示
数为2安，这时电阻R 1消耗的电功率为12瓦，当S 闭合后，电流表的示
数为3安，
问：（1）电阻R 1、R 2的阻值是多少？
（2）当开关S 闭合后，电阻R 2在5分钟内产生的热量？
26. 如图所示电路，当滑动变阻器滑片P 滑至A 点时，电流表的示数
为0.5安培，当P 滑至中点C 时，电流表的示数为0.4安培，若此时电
源消耗的总电功率为5瓦特。

求：
（1）电源的电压是多少？（2）电阻R 1的阻值是多少？
（3）滑动变阻器的最大阻值是多少？ 50匝的电磁铁 100匝的电磁铁实验次数 1 2 3 4 5 6 电流表示数(A) 0.8 1.2 1.5 0.8 1.2 2.0 吸引大头针的最多数目(枚) 5 8 10 10 16 25 S R 1R 2A A A B
C P
R 1
答案
1 2 3 4 5 6 7 8 9 10
C B A B
D B B D C A
11、短路、电路的总功率过大
12、该用电器的额定电压是200V、在额定电压下工作时的电功率是40W、1210
13、16、4 14、甲、乙、乙、甲、甲 15、串、8、2 16、10、并、0.9
17、P、9P 18、不变、减小 19、9.6、0.7、6.72
20、没有，绿，绿，有，红，红
三、实验题：
21
22、1）R=U/I
2）3）
4）0.9、4.5、5 5）变小、变暗
23、答：因为电灯在工作时温度很高，由钨做成的灯丝会在高温中发生升华，当遇到较冷的玻璃时又会凝华，所以电灯泡会发黑。

由于灯丝升华后会变细，即灯丝的电阻会无前因增大，由P=U2/R可知，灯的电功率会变小，所以亮度会变暗。

24、（1）吸引大头针数目的多少（2）线圈匝数；电流越大
（3）1、4（或2、5）；电流；线圈匝数越多
四、略
五、计算题：
25、1） R
1= 3欧、R
2
=6欧 2）1800J
26、1）12.5V 2）25欧 3）12.5欧。
