(完整word版)10KV高压开关柜母联备自投的工作原理是什么

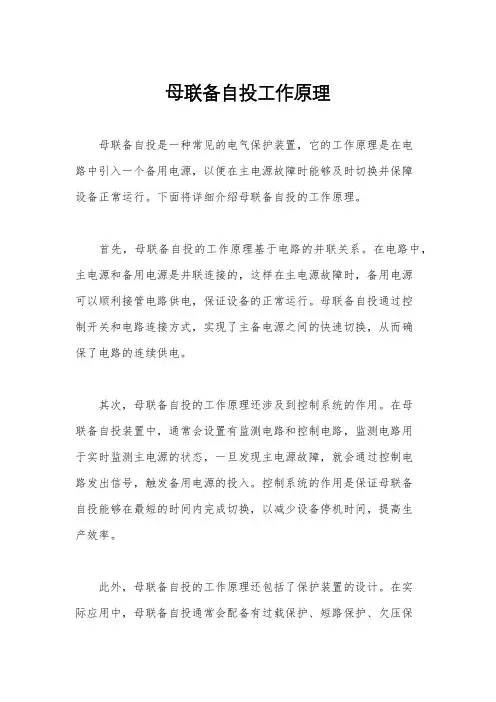

母联备自投工作原理

母联备自投工作原理
母联备自投是一种常见的电气保护装置,它的工作原理是在电
路中引入一个备用电源,以便在主电源故障时能够及时切换并保障
设备正常运行。
下面将详细介绍母联备自投的工作原理。
首先,母联备自投的工作原理基于电路的并联关系。
在电路中,主电源和备用电源是并联连接的,这样在主电源故障时,备用电源
可以顺利接管电路供电,保证设备的正常运行。
母联备自投通过控
制开关和电路连接方式,实现了主备电源之间的快速切换,从而确
保了电路的连续供电。
其次,母联备自投的工作原理还涉及到控制系统的作用。
在母
联备自投装置中,通常会设置有监测电路和控制电路,监测电路用
于实时监测主电源的状态,一旦发现主电源故障,就会通过控制电
路发出信号,触发备用电源的投入。
控制系统的作用是保证母联备
自投能够在最短的时间内完成切换,以减少设备停机时间,提高生
产效率。
此外,母联备自投的工作原理还包括了保护装置的设计。
在实
际应用中,母联备自投通常会配备有过载保护、短路保护、欠压保
护等多种保护功能,以确保电路和设备在切换过程中不会受到损坏。
这些保护装置能够及时对电路故障进行检测,并采取相应的措施,
保障了电路的安全稳定运行。
总的来说,母联备自投的工作原理是基于并联电路、控制系统
和保护装置的协同作用,通过监测主电源状态、实现快速切换以及
保护电路设备,确保了电路的连续供电和设备的正常运行。
母联备
自投在工业生产中具有重要的应用意义,能够提高设备的可靠性和
稳定性,保障生产线的正常运行。

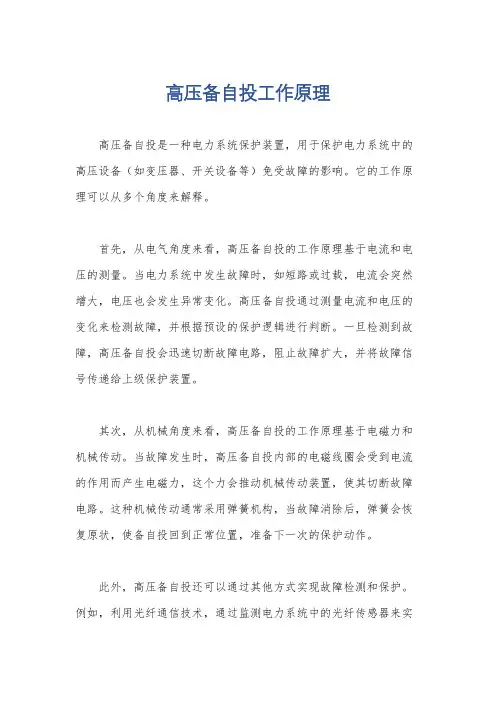

高压备自投工作原理

高压备自投工作原理
高压备自投是一种电力系统保护装置,用于保护电力系统中的高压设备(如变压器、开关设备等)免受故障的影响。
它的工作原理可以从多个角度来解释。
首先,从电气角度来看,高压备自投的工作原理基于电流和电压的测量。
当电力系统中发生故障时,如短路或过载,电流会突然增大,电压也会发生异常变化。
高压备自投通过测量电流和电压的变化来检测故障,并根据预设的保护逻辑进行判断。
一旦检测到故障,高压备自投会迅速切断故障电路,阻止故障扩大,并将故障信号传递给上级保护装置。
其次,从机械角度来看,高压备自投的工作原理基于电磁力和机械传动。
当故障发生时,高压备自投内部的电磁线圈会受到电流的作用而产生电磁力,这个力会推动机械传动装置,使其切断故障电路。
这种机械传动通常采用弹簧机构,当故障消除后,弹簧会恢复原状,使备自投回到正常位置,准备下一次的保护动作。
此外,高压备自投还可以通过其他方式实现故障检测和保护。
例如,利用光纤通信技术,通过监测电力系统中的光纤传感器来实
时获取电流、电压等信息,并进行故障判断和保护动作。
还可以利用微处理器和数字信号处理技术,对采集到的电力系统数据进行分析和处理,实现更精确的故障检测和保护。
总的来说,高压备自投的工作原理是基于电气、机械和数字技术的综合应用。
它通过测量电流、电压等参数,利用电磁力和机械传动等方式,实现对电力系统中高压设备的保护,确保电力系统的安全稳定运行。
10kv备自投工作原理

10kv备自投工作原理
备自投工作原理是指在电力系统中,当主电源出现故障或故障时,备用电源会自动投入工作,以保障系统的稳定运行。
一般来说,备自投工作原理包括以下几个方面:
1. 检测主电源状态,备用电源系统会通过传感器或监测装置实
时监测主电源的状态,包括电压、频率等参数。
2. 比对设定值,备用电源系统会将监测到的主电源参数与预设
的设定值进行比对,以确定主电源是否处于正常工作状态。
3. 切换逻辑,一旦备用电源系统检测到主电源出现故障或不稳定,切换逻辑将被触发,自动启动备用电源并将其连接到系统中,
以维持系统的供电稳定性。
4. 人机交互,在一些情况下,备用电源系统还会设计有人机交
互界面,以便操作人员可以手动干预备用电源的投入工作,确保系
统的安全可靠。
总的来说,备自投工作原理是通过监测、比对和切换逻辑实现
的,其目的是在主电源故障时能够及时、自动地切换到备用电源,保障系统的供电可靠性。

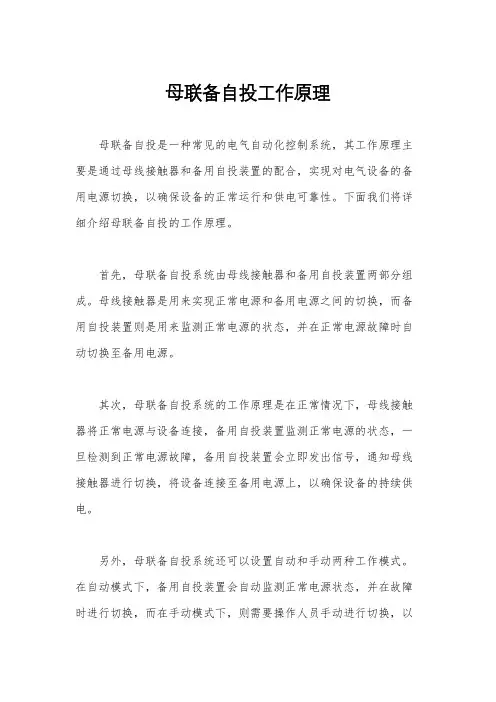

母联备自投工作原理

母联备自投工作原理
母联备自投是一种常见的电气自动化控制系统,其工作原理主要是通过母线接触器和备用自投装置的配合,实现对电气设备的备用电源切换,以确保设备的正常运行和供电可靠性。
下面我们将详细介绍母联备自投的工作原理。
首先,母联备自投系统由母线接触器和备用自投装置两部分组成。
母线接触器是用来实现正常电源和备用电源之间的切换,而备用自投装置则是用来监测正常电源的状态,并在正常电源故障时自动切换至备用电源。
其次,母联备自投系统的工作原理是在正常情况下,母线接触器将正常电源与设备连接,备用自投装置监测正常电源的状态,一旦检测到正常电源故障,备用自投装置会立即发出信号,通知母线接触器进行切换,将设备连接至备用电源上,以确保设备的持续供电。
另外,母联备自投系统还可以设置自动和手动两种工作模式。
在自动模式下,备用自投装置会自动监测正常电源状态,并在故障时进行切换,而在手动模式下,则需要操作人员手动进行切换,以
便进行维护和检修。
总的来说,母联备自投系统通过母线接触器和备用自投装置的配合,实现了对电气设备的备用电源切换,从而保障了设备的供电可靠性。
在实际应用中,母联备自投系统可以根据不同的电气设备和供电要求进行定制,以满足不同场合的需求。
综上所述,母联备自投系统的工作原理是通过母线接触器和备用自投装置的配合,实现了对电气设备的备用电源切换,从而确保了设备的正常运行和供电可靠性。
希望通过本文的介绍,能够对母联备自投系统的工作原理有一个更加深入的了解。
10kV备自投装置原理及运行分析

10kV备自投装置原理及运行分析摘要:随着电网负荷增长及供电可靠性要求日益提高,10kV备自投重要性凸显。
10kV备自投装置的准确动作,可及时恢复供电或减少停电区域,对电力系统的安全稳定运行起着十分重要的作用。
本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能,探讨相关的动作原理及闭锁条件。
关键词:备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。
备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,当工作电源因故障断开后,备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去,大大提高供电可靠性。
随着供电可靠性要求越来越高,10kV备自投装置广泛地应用于电力系统中。
2.10kV备自投装置基本原理本文以10kV分段备投为例,主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。
2.1正常运行条件分段开关3DL处于分位,进线开关1DL、 2DL均处于合位;母线均有电压;备自投功能处于投入位置2.2启动条件●II段备用I段,I段母线无压,1DL进线1无流,II段母线有压●I段备用II段, II段母线无压,2DL进线2无流,I段母线有压2.3动作过程启动条件1:若IDL处于合位,则经延时跳开1DL,确认跳开后合上3DL;若1DL处于分位,则经延时合上3DL启动条件2:若2DL处于合位,则经延时跳开2DL,确认跳开后合上3DL;若2DL处于分位,则经延时合上3DL。
工作母线失压是备自投保护启动的条件,应设置启动延时躲开电压波动。
为防止备自投保护对线路倒送电,不论进线断路器是否断开,备自投延时启动后都应再跳一次该断路器,并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
2.4退出条件3DL处于合位置;备自投一次动作完毕;有备自投闭锁输入信号;备自投投入开关处于退出位置。
2.5备自投保护闭锁条件:(1)手动断开工作电源,备自投不应动作;(2)为防止自投在故障上,内部故障时应闭锁备自投;(3)备自投停运。

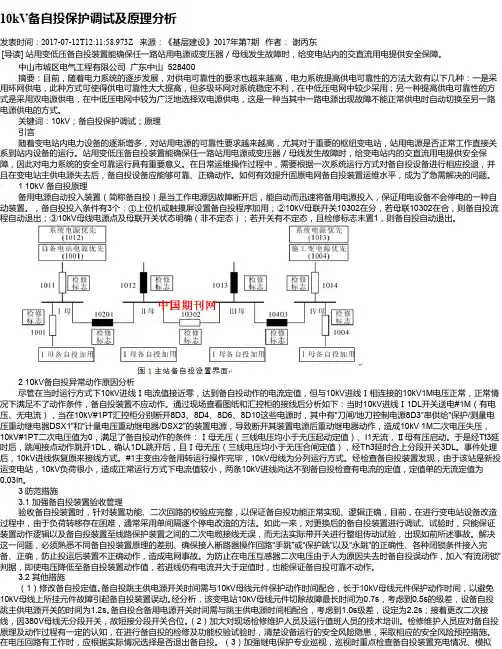

10kV备自投保护调试及原理分析

10kV备自投保护调试及原理分析发表时间:2017-07-12T12:11:58.973Z 来源:《基层建设》2017年第7期作者:谢丙东[导读] 站用变低压备自投装置能确保任一路站用电源或变压器/母线发生故障时,给变电站内的交直流用电提供安全保障。
中山市城区电气工程有限公司广东中山 528400摘要:目前,随着电力系统的逐步发展,对供电可靠性的要求也越来越高,电力系统提高供电可靠性的方法大致有以下几种:一是采用环网供电,此种方式可使得供电可靠性大大提高,但多级环网对系统稳定不利,在中低压电网中较少采用;另一种提高供电可靠性的方式是采用双电源供电,在中低压电网中较为广泛地选择双电源供电,这是一种当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。
关键词:10kV;备自投保护调试;原理引言随着变电站内电力设备的逐渐增多,对站用电源的可靠性要求越来越高,尤其对于重要的枢纽变电站,站用电源是否正常工作直接关系到站内设备的运行。
站用变低压备自投装置能确保任一路站用电源或变压器/母线发生故障时,给变电站内的交直流用电提供安全保障,因此对电力系统的安全可靠运行具有重要意义。
在日常运维操作过程中,需要根据一次系统运行方式对备自投设备进行相应投退,并且在变电站主供电源失去后,备自投设备应能够可靠、正确动作。
如何有效提升固原电网备自投装置运维水平,成为了急需解决的问题。
1 10kV 备自投原理备用电源自动投入装置(简称备自投)是当工作电源因故障断开后,能自动而迅速将备用电源投入,保证用电设备不会停电的一种自动装置。
,备自投投入条件有3个:①上位机或触摸屏设置备自投程序加用;②10kV母联开关10302在分,若母联10302在合,则备自投流程自动退出;③10kV母线电源点及母联开关状态明确(非不定态);若开关有不定态,且检修标志未置1,则备自投自动退出。
2 10kV备自投异常动作原因分析尽管在当时运行方式下10kV进线Ⅰ电流值接近零,达到备自投动作的电流定值,但与10kV进线Ⅰ相连接的10kV1M电压正常,正常情况下满足不了动作条件,备自投装置不应动作。
铁路10kV配电所备自投原理及调试方法

铁路10kV配电所备自投原理及调试方法摘要:当前,随着电力系统的不断发展,对供电可靠性提出了更高的要求,提高供电可靠性的途径主要有:一是采用环网供电,这种方式可以极大地提高供电的可靠性,但由于多级环网会影响系统的稳定性,所以很少在中、低电压电网中应用;另外一种方法就是使用双电源,在中、低电压电力系统中,双线供电是一种在一条线路发生故障,无法正常供电时,它会自动转换到另外一条电源。
关键词:10kV;备自投保护调试;原理1、10kV备自投原理电脑或触摸屏设定自动投递程式的附加功能;10 kV母线开关10302正在被分割,当母线10302处于关闭状态时,备自投递过程会自动结束;10 kV母线的接入点和母线的断路器状态清楚(不确定);如果切换状态不稳定,而检查标志没有设置1,那么,备用自投就会自动退出。
2、10kV备自投异常动作原因分析虽然10 kV进线 I的电流在当时的工作状态下几乎为零,达到了预定的准备工作,但是10 kV进线 I上的10KV1M电压是正常的,不能正常工作,所以备用电源不能工作。
根据现场勘察图纸及汇控箱的线路,对此进行了分析:10 kV进线1 DL开关在10 kV#1 PT汇控柜上供电#1 M (有电压、无电流),当8D3、8D4、8D6、8D10等供电电源时,将“刀闸/接地刀控制电源8D3”串供至保护/测量电压重动继电器DSX1和计量电压重动继电器/DSX2),致使设备电源断开后,重动继电器工作,造成10kV1M二次电压电压损失,10 kV#1 PT二次电压值0,满足备用自投操作的要求:I母无电压(三相电压都比无压起动定值低)、I1无电流、Ⅱ母有压启动。
所以在Tt3延迟之后,跳闸接点动作跳过1 DL,当1 DL断开后, I母没有压力(三条线路的电压都比无压闸限位低),通过Th3延迟关闭分段开关3 DL。
事故处理后,10 kV线路重新回到原先的线路模式。
#1号主变完成了冷备转运行,10 kV母线采用分立运行模式。
关于10kV分段开关备自投的研究.doc

关于10 kV分段开关备自投的研究(广州供电局有限公司广东广州510000)备自投装置是为了提高电网的安全、可靠运行所采取的一种重要措施,针对10 kV母线侧既需要跳中阻开关回路又需要均分负荷的复杂情况下备自投逻辑原理进行了阐述,基于该逻辑方案的备自投装置己在许多供电局投运多套,对其他地方相同接线形式的变电站亦具有借鉴意义。
木文中介绍了10 kV线路分段开关在运行中存在的问题,并提出解决办法和措施。
关键词:备自投;电网;10 kV;分段开关1引言10 kV分段开关备自投保护装置系统是保证连续供电的一个必要设备,所以, 必须确保变电站配置的可靠、有效、完善等功能。
实际中往往由于主接线的改变,各个备自投厂家及的主变保护型号都会发生改变,不同的投产时期要求不同,设计模式也不尽相同等,造成备自投保护较为复杂。
随着区域性大电网的不断发展, 为避免电磁环网对安全运行造成的不利影响,输电线路通常要分裂或解环运行, 从而减小短路电流。
在分裂或解环运行的方式下形成的线路,容易造成变电站母线压力失衡,设置备自投装置能够提高供电可靠性要求、快速恢复母线电压。
但是实际中一些技术问题影响了备自投装置操作的成功运用。
2备自投装置的应用意义随着现代社会的进步,人们对电力供应的可靠性提出了越来越高的要求。
备自投装置是一种进行自动转电操作的设备,已被电力供应部门和重要电力用户广泛采用。
在一些重负载的地区,10kV〜110kV备自投装置动作是通过负荷影响而发生自动转移,有可能使线路严重过负荷,最终导致某些备自投装置无法正常运行。
备自投装置一般能够在秒级以内,处理好事故停电用户,快速供给其完好电网系统,从而奋效的确保了供电的连续性。
备自投的快速性是人工转电操作所不能比拟的。
因此,需要对备自投装置动作可能引起的线路或主变过负荷问题及控制措施进行研究。
综上所述,研究备自投装置配置、功能逻辑及运行整定等技术问题,使装置最大程度地满足电网运行要求,从而提高装置动作成功率奋着重要现实意义。
铁路10kV配电所备自投原理及调试方法

铁路10kV配电所备自投原理及调试方法摘要:近年来随着铁路运营里程逐年增加。
截止到2022年底在我国铁路运营里程数已经到了15.5万km,高铁运营里程4.2万km。
而且大部分铁路完成了电气自动化经营。
同时也对供电系统的可靠性给出了更高规定。
为了保证电气自动化铁路电力需求,供电系统自动化水平也在不断提高。
针对维修和校准工作人员必须掌握更多的自动化技术专业知识。
铁路10kV配电所主要承担的铁路沿途通讯、数据信号、站场的供电,确保列车的安全驾驶,对供电的可靠性和协调能力明确提出更高的需求。
配电所加设开关电源备自投设备,确保了供电系统供电可靠性,与此同时对多开关电源供电系统,确保了供电持续性,因而,铁路10kV 配电所备自投调节及典型性故障诊断至关重要。
关键词:铁路10kV配电所;备自投原理;调试方法1铁路电力供电系统组成及原则特点分析1.1供电原则针对高速铁路电力供电系统,在确定供电原理时,应从三个方面进行研究和分析:一方面,供电系统应严格遵守客运线路安全可靠供电的概念要求;另一方面,我们将从免维护、小修和实行休班原则等方面,主动改进和完善现有铁路供电系统,确保铁路供电系统稳定可靠运行。
同时,从可靠、安全、可靠的理念出发,结合各用电装置的实际需要,对不同等级的供配电系统进行比较和分析。
除非是由于不可抗拒的原因或人为的破坏,否则,铁路供电系统的可靠性必须满足24h运行的要求,包括天窗的维护时间。
此外,必须严格遵守铁路供电标准模块化、标准化的原则,尽可能地降低维护和维护费用。
1.2供电特点根据运营经验,铁路供电系统具有以下供电特点:(1)铁道供电系统的电压水平比较低,变电站结构比较单一。
就国内大部分高速铁路的运营工作来说,在电压等级上都是要求比较低的,从实际出发,从电力系统的使用标准来看,高速铁路的电力系统主要是10kV和35kV。
同时,由于其结构特点比较单一,对电力负荷的要求也比较低。
(2)线路电源系统的接线方式比较简单。
母联备自投工作原理

母联备自投工作原理
母联备自投是一种常见的电力系统保护方式,其工作原理主要
包括母联备自投的基本原理、工作流程和应用范围等方面。
首先,母联备自投的基本原理是指在电力系统中,当主设备发
生故障或故障前的预警信号时,备用设备能够自动接入系统,实现
对主设备的快速切换,从而保证系统的稳定运行。
母联备自投通过
对主设备和备用设备的监测和控制,实现了对电力系统的自动保护
和恢复功能。
其次,母联备自投的工作流程包括故障检测、备用设备启动、
主备切换和系统恢复等环节。
当主设备发生故障或预警信号时,母
联备自投系统会立即进行故障检测,确认故障位置和性质。
随后,
备用设备将被启动,并与主设备进行同步,以便实现主备切换。
最后,系统将恢复到正常运行状态,保证了电力系统的连续供电。
最后,母联备自投的应用范围主要包括电力系统中的主要设备,如发电机、变压器、开关设备等。
母联备自投能够有效地保护这些
设备,提高了系统的可靠性和稳定性,对于电力系统的安全运行起
到了重要作用。
总结来说,母联备自投是一种重要的电力系统保护方式,其工作原理主要包括基本原理、工作流程和应用范围等方面。
通过对主设备和备用设备的监测和控制,母联备自投能够实现对电力系统的自动保护和恢复功能,提高了系统的可靠性和稳定性,保证了电力系统的连续供电。
10kV站用电系统备自投的原理与试验分析

10kV站用电系统备自投的原理与试验分析发表时间:2020-12-02T12:19:36.003Z 来源:《当代电力文化》2020年20期作者:高海强[导读] 站用电系统为变电站全站提供交流电源,为了提高不间断供电的可靠性,缩短故障停电时间,减少经济损失高海强甘肃送变电工程有限公司变电施工分公司甘肃省兰州市730050摘要:站用电系统为变电站全站提供交流电源,为了提高不间断供电的可靠性,缩短故障停电时间,减少经济损失。
因此,为站用电系统提供了备自投装置。
备自投装置全称为备用电源自动投入,是当工作电源因故障跳闸后,自动将备用电源投入。
本文以某换流站站用电系统为例。
关键词:备自投;可靠性1、站用电系统配置全站10kV系统由3回独立站用电源及三段10kV母线构成,其中T1、T2站用变来自站内两台不同主变的低压侧母线,T0站用变来自站外电源,T1、T2、T0站用变分别给10kVⅠ段、Ⅱ段、备用段母线供电,其中备用段母线和Ⅰ段母线之间、备用段母线和Ⅱ段母线之间均设置联络开关DL3与DL4。
正常运行时,DL1、DL2、DL0处于合位,DL3、DL4处于分位。
图1 站用电系统配置接线图2、备自投的功能及原理本站备自投不采用备自投装置,其功能由南瑞继保的后台程序逻辑实现。
当备自投处于自动位置时,站用电控制主机程序检查出工作段站用变进线失压,且备用段站用变进线电压正常,备自投自动延时断开工作电源进线开关,并合上对应的联络开关,工作段由备用站用变供电;当工作段站用变供电正常后,备自投自动断开相关联络开关,并合上工作段站用变进线开关,恢复正常工作方式。
当备自投处于手动位置时,不会自动投入。
2.1、备自投必须具备的条件(1)完全独立于保护装置,不能影响保护装置的逻辑。
在投入备自投功能时,不可以投入低电压保护,以免引起拒动或者误动。
(2)必须工作电源断开后,备用电源才能投入。
必须当相应的进线开关断开后,才能投入备用电源。
10KV高压开关柜母联备自投的工作原理是什么

10KV高压开关柜母联备自投的工作原理是什么?和操作规程?母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中,两台进线电源柜供电时母联不投入,在一路电源进线停电时分断,并可自动投入母联开关,实现让一路电源带系统的所有设备。
备自投动作过程为,两路进线开关柜中,当检测到本侧电源失压,备自投保护启动跳本侧开关,确认本侧开关跳开后,同时检测两侧电源进线侧电压,有一侧电压大于70V(相当于7kV),则合母联开关。
备自投保护必须在充电完成后才能动作,而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后,这些功能可以自动实现。
如果不用自投则需要明确的操作规程,比如检某进线开关电源电压,确认无压后分该进线开关,检另一进线电源电压,确认母联开关位置,正常后合母联开关。
(有些系统还需要考虑二次回路中的电压信号切换)。
为什么10kV备自投动作,要切母线上的电容器,再合母联开关2007-1-20 23:40提问者:tmp_hv|浏览次数:3906次为什么10kV备自投动作,要切母线上的电容器,再合母联开关?切电容器是防止过电压吧。
电力系统中的“备自投装置”是什么?什么原理?有什么作用?随着我国人民生产生活的现代化程度日益提高,人们对电力的需求和依赖程度也在倍增,对电能质量的要求也更加严格,供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电,电力缺口也在不断增大,尤其在用电高峰期缺电现象严重,为此很多大型企业便自建电厂或配备发电机,因此各种电源的相互切换,保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。
(完整word版)10KV高压开关柜原理

10KV高压开关柜原理1、环网柜概述1。
1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并无环网柜. 环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上)实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备,常用于环网供电系统,故俗称环网柜,也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA. 负荷开关柜构造简单,成本较低,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
1。
2分类环网柜根据气箱结构分为共箱式与单元式;根据整体结构分为美式与欧式;根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式;根据户内外分户内环网和户外环网。
1.2。
1 美式环网柜户外设计,体积小、免维护。
(完整版)10kv高压开关柜结构及工作原理

10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜,具有防止带负荷推拉断路器手车、防止误分合断路器,防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器,负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述:1. 型号含义:2. 结构:图中:A---母线室B---断路器手车室C---电缆室D---继电器仪表室1—泄压装置;2—外壳;3—分支小母线;4—母线套管;5—主母线;6—静触头;7—触头盒;8—电流互感器;9—接地开关;10—电缆;11—避雷器;12—接地母线;13—装卸式隔板;14—隔板(活门);15—二次触头;16—断路器手车;17—加热装置;18—可抽出式水平隔板;19—接地开关操作机构;20—控制小线槽;21—电缆封板。
开关柜的柜体为组装式结构,开关柜不靠墙安装。
柜体分四个单独的隔室:手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车:手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构,通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例:手车的下部为推进用的底盘车,断路器固定安装在底盘车上。
底盘车内设置有推进机构,用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构,用以实现断路器和柜体之间的各项连锁2.2 手车室:隔室两侧安装了轨道,供手车在柜内移动时的导向和定位。
静触头盒的隔板(活门)安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中,遮挡上、下静触头盒的活门自动打开;手车反方向移动时,活门自动关闭,直至手车退至断开位置/试验位置而完全遮挡住静触头盒,形成隔室间有效的隔离。
断路器室的门上有观察窗,通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。
10kV母线备自投功能浅析

10kV母线备自投功能浅析作者:李琼宝来源:《科技资讯》2011年第18期摘要:针对某10kV母线备自投存在的问题,根据备自投标准设计原则提出改进措施。
关键词:母线备自投SEL35110kV逻辑中图分类号:TM7文献标识码:A文章编号:1672-3791(2011)06(c)-0000-001 问题提出某10kV变电所为无人值班所,采用双电源进线,单母线分段运行方式,其备自投功能主要由进线柜上的SEL351实现,10kV高配一次系统图如图1所示。
2 备自投逻辑设置根据电气设计手册对备用电源和自投装置的要求,结合该10kV变电所的运行特点,设置如下备自投基本原则:⑴在断开工作电源,备用电源有足够电压时,才投入备用电源。
⑵备自投延时动作并只动作一次。
⑶当TV断线时引起假失压时,备自投不应启动。
⑷备自投动作后,如投到故障线路上,应使保护加速动作。
⑸当工作电源因过流或零序跳闸失电时,备自投不应启动。
考虑到断路器小车位置信号和备自投投退信号没有接入SEL351,硬接线又不便改动,因此仅从SEL351逻辑组态上来完善备自投功能,同时模拟量和数字量采用保持不变。
⑴引入工作电源三相电压、三相电流,备用电源A相电压。
⑵引入1QF、2QF、3QF、辅助触点,并分别接到SEL351的IN101、IN105和IN104输入口。
2.1 备自投充电(工作)逻辑备自投充电逻辑功能如图2所示,设置该逻辑的目的是要求系统必须处于正常运行状态,且只有在充电结束后备自投才能动作。
任一放电条件满足时,备自投放电,放电完毕后再次充电完成前备自投将不具备自投功能,这样就能保证备自投只动作一次。
放电时间区间即备自投的动作时间区间(75个周波),如果在这段时间内备自投没有完成放电,那么备自投将不会动作。
只有系统再次转为正常运行状态且充放电完成后才又具备自投功能。
给I母和II母有压信号增加了返回延时(时间设置为1S),可防止系统短时晃电(不会将备自投退出),从而保证备自投的可靠性。
10KV高压开关柜母联备自投的工作原理是什么?和操作规程?

10KV高压开关柜母联备自投的工作原理是什么?和操作规
程?
展开全文
10KV高压开关柜母联备自投的工作原理:
母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中,两台进线电源柜供电时母联不投入,在一路电源进线停电时分断,并可自动投入母联开关,实现让一路电源带系统的所有设备。
操作规程:
备自投动作过程为,两路进线开关柜中,当检测到本侧电源失压,备自投保护启动跳本侧开关,确认本侧开关跳开后,同时检测两侧电源进线侧电压,有一侧电压大于70V(相当于7kV),则合母联开关。
备自投保护必须在充电完成后才能动作,而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后,这些功能可以自动实现。
如果不用自投则需要明确的操作规程,比如检某进线开关电源电压,确认无压后分该进线开关,检另一进线电源电压,确认母联开关位置,正常后合母联开关。
(有些系统还需要考虑二次回路中的电压信号切换)。
浅析110kV变电站10kV备自投装置

浅析110kV变电站10kV备自投装置随着电网负荷不断增长及对供电可靠性的要求日益增加,10kV备自投的重要性凸显。
文章主要对备自投的动作原理、备自投出现问题进行了分析与探讨,为今后再遇上和处理此类情况时候能够提供一定的参考。
标签:110kV变电站;10kV;备自投装置引言备自投装置又称为备用电源自动投入装置,它是继电保护与供电网络系统自动装置相结合的产物,是一种对供电系统提供不间断供电的经济而有效的技术装备。
当故障导致系统工作电源失去时,该自动装置能够迅速地将备用电源自动工作。
在实际的运行中,备自投装置时常都会发生误动、拒动,原因涉及运行维护、装置本身、接线等方面,比如备自投充放电、备自投过载联切等问题。
文章主要是分析110kV变电站10kV备自投装置出现的问题以及采取的防范措施。
1 10kV分段备自投装置原理图1 110kV变电站接线图1.1 参数说明外部电流和电压输入经隔离互感器变换后,在通过滤波输入到模数变换器,然后CPU采用数字处理后形成各种保护继电器,并计算各种遥测量,其中Ua1、Ub1、Uc1为1M母线的电压输入,Ua2、Ub2、Uc2为2M母线的电压输入,用于判别母线有压、无压;I1、I2为两进线一相电流输入,用于无流检测和防止PT断线时误启动装置;为零序电流输入,用于零序保护;IA、IB、IC测量两母线环流输入,其中,IA、IC为专用测量CT用输入,用于过流保护用。
1.2 原理说明装置引入两段母线电压,用于判别无压、有压,每个进线开关各引入一相电流为了判断进线开关已跳开,也是为了防止PT三相断线后造成分段开关误动作。
装置引入两个进线开关位置接点(TWJ1、TWJ2),加上装置自带操作回路产生的分段开关节点(TWJ3),用于判别系统运行方式、自投准备、自投操作。
装置将两个进线开关的KKJ(合后位置继电器:KKJ是反映手跳、手合的,即:如果手动合上开关,KKJ就变为1,如果再由保护切掉,KKJ仍然为1,只有手切才会变为0;同理,开关手切KKJ为0,如果保护合上开关,KKJ也还是为0,只有手合才会变为1。
母联备自投工作原理

母联备自投工作原理
母联备自投是一种常见的电气保护装置,它在电力系统中发挥着重要的作用。
母联备自投的工作原理是通过检测电力系统中的故障信号,实现对故障设备的快速隔离,从而保护整个电力系统的安全稳定运行。
首先,母联备自投通过对电力系统中的电流、电压等参数进行实时监测,当监
测到异常情况时,会立即做出响应。
例如,当电流超过额定值、电压异常波动或是出现短路等故障时,母联备自投能够及时感知并做出相应的动作。
其次,母联备自投会根据预设的保护逻辑进行判断,确定故障点的位置和范围。
在确定故障点后,母联备自投会通过控制开关或断路器等装置,将故障设备快速隔离,防止故障扩大对整个电力系统造成更大的影响。
此外,母联备自投还具有自动复归功能,即在故障被隔离后,系统会自动进行
恢复,尽快恢复正常供电状态,减少对用户的影响。
母联备自投的工作原理简单清晰,通过对电力系统的监测和保护,能够有效地
保障电力系统的安全稳定运行。
它在电力系统中扮演着重要的角色,是保障电力系统安全运行的重要装置之一。
总之,母联备自投作为电力系统的保护装置,其工作原理是基于对电流、电压
等参数的实时监测和对故障的快速隔离,以保障电力系统的安全稳定运行。
它的出现和应用,为电力系统的安全运行提供了有力保障,也为电力行业的发展做出了重要贡献。
10KV高压开关柜母联备自投的工作原理是什么和操作规程

10KV高压开关柜母联备自投的工作原理是什么?和操作规程?10KV高压开关柜母联备自投的工作原理是什么?和操作规程?提问者:陈孔民2013-8-21满意回答(一)10kV开闭站KYN28高压开关柜技术规范5.1.1 开关量技术指标(1)输入方式:可直接输入(装置内设光电耦合)(2)输入电压:220VDC、110VDC、24VDC(3)分辨率:站内分辨率1ms(4)抖动抑制:接点抖动时间在线整定2ms-999ms,级差1ms 5.1.1 脉冲量技术指标(针对机械电度表)(1)输入方式:光电耦合输入(2)输入电压:24VDC(3)抖动抑制:测量脉冲宽度在线整定2ms-999ms,级差1ms (4)脉冲量初始值:在线整定5.1.1 .开出量技术指标(1)输出方式:密封继电器无源接点输出(2)容量:接通负载能力5A /380VAC,不能进行断弧操作(3)控制方式:接点两级返校、闭锁(4)输出脉宽:在线整定0.1s-99.9s,级差0.1s5.1.2 数字型微机保护装置的功能及容量5.1.2 .1 保护功能:(1)三段低电压方向过流保护(其中第三段可选择为定时限或反时限);(2)独立的加速段过流保护;(3)三相一次重合闸(可选择为检同期、检无压或不检定);(4)零序过流保护、小电流接地选线;(5)过负荷保护(跳闸或告警可选择);(6)低周减载、低压减载;(7)TV断线检测、控制回路断线检测;(8)母线绝缘监察功能;5.1.2 .2 测控功能(1)交流遥测功能一条线路的三相相电压、三相相电流、一相零序电压及1 路线路侧电压、1 路零序电流的交流模拟量输入采集、计算和上传。
根据输入的模拟量,计算电压U、电流I、有功功率P、无功功率Q、功率因数Cosφ、母线侧频率F1 和线路侧频率F2等。
(2)遥信功能不少于16 路遥信输入;(4)遥控功能3 路的遥控分、合、空节点输出,用于远方操作断路器或电动隔离开关操作,采用两级闭锁电源方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10KV高压开关柜母联备自投的工作原理是什么?和操作规程?
母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中,两台进线电源柜供电时母联不投入,在一路电源进线停电时分断,并可自动投入母联开关,实现让一路电源带系统的所有设备。
备自投动作过程为,两路进线开关柜中,当检测到本侧电源失压,备自投保护启动跳本侧开关,确认本侧开关跳开后,同时检测两侧电源进线侧电压,有一侧电压大于70V(相当于7kV),则合母联开关。
备自投保护必须在充电完成后才能动作,而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后,这些功能可以自动实现。
如果不用自投则需要明确的操作规程,比如检某进线开关电源电压,确认无压后分该进线开关,检另一进线电源电压,确认母联开关位置,正常后合母联开关。
(有些系统还需要考虑二次回路中的电压信号切换)。
为什么10kV备自投动作,要切母线上的电容器,再合母联开关
2007-1-20 23:40
提问者:tmp_hv|浏览次数:3906次
为什么10kV备自投动作,要切母线上的电容器,再合母联开关?
切电容器是防止过电压吧。
电力系统中的“备自投装置”是什么?什么原理?有什么作用?
随着我国人民生产生活的现代化程度日益提高,人们对电力的需求和依赖程度也在倍增,对电能质量的要求也更加严格,供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电,电力缺口也在不断增大,尤其在用电高峰期缺电现象严重,为此很多大型企业便自建电厂或配备发电机,因此各种电源的相互切换,保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置使系统自动装置与继电保护装置相结合,是一种对用户提供不间断供电的经济而又有效的技术措施,它在现代供电系统中得到了广泛的应用。
在此只对微机线路备自投保护装置在电力系统中两种备自投方式和基本原理进行探讨。
微机线路备自投保护装置(以下简称备自投)核心部分采用高性能单片机,包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成,具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便,也可通过RS485通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算,能精确判断电源状态,并实施延时切换电源。
备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,其有可靠的软硬件看门狗功能和事件记录功能。
产品在不同的电压等级如110kV、10kV、0.4kV系统的供配电回路中使用时需要设定不同的电气参数,在订货时必须注明。
在选择备自投功能时则一定不可以投入低电压保护,以免冲突引起拒动或误动。
由于在现代电力系统中广泛使用了微机线路备自投保护装置,使得不间断供电的需求有了更加可靠的保证,在电力自动化的进程中发挥了不小的作用。
尽管不同厂家不同品牌的微机线路备自投保护装置的型号和外形不同,但其功能及原理大体相同。
在此需要强调的是使用者在二次控制原理图的设计过程中务必对照相应的使用说明书,按照说明书中端子的功能接线。
备自投的条件:首先应该有备用电源或备用设备。
其次,当工作母线电压下降时,由备自投跳开工作电源的断路器后才能投入备用电源或设备;另外一种情况是工作电源部分系统故障,保护动作跳开工作电源的断路器后才投入备用电源或设备。
第三个条件是备用电源的母线电压满足要求。
$ v; _, t2 A3 N2 z, `电压互感器应该安装在母线处。
如果是双母线,都应该安装。
在有的地方为了实现重合闸,在线路侧也安装电压互感器。
断路器的防跳跃闭锁装置的作用是什么
断路器的防跳跃闭锁装置的作用是什么?答:在操作断路器合闸时,操作把手旋转到合闸位置,5—8触点接通,断路器合闸。
若合闸到故障上,则保护立即动作跳闸。
但此时操作把手仍在合闸位置,断路器又会重新合闸到故障上,保护再次动作跳闸。
直到把手松开。
防跳跃闭锁装置的作用就是为了防止这种不被允许的跳跃发生。
一般采用电气的或机械的防跳装置。
