最新3-2梁板的一般构造要求汇总
梁板的构造要求
•
2、确保钢筋与混凝土间旳粘结。
三、混凝土保护层厚度
注：板、墙、壳中分布钢筋旳保护层厚度不应不大于表中相应 数值减10mm，且不应不大于10mm；梁、柱中箍筋和构造钢 筋旳保护层厚度不应不大于15mm。 实际工程中，一类环境中梁、板旳混凝土保护层厚度一般取为： 混凝土强度等级≤C20时，梁30mm，板20mm；混凝土强度 等级≥C25时，梁25mm，板15mm。
屋面板
单 民用建筑楼板 向 工业建筑楼板 板
行车道下旳楼板
60
密肋板 肋间距≤700mm
60
肋间距＞700mm
70
板旳悬臂长度 悬臂板 ≤500mm
80
板旳悬臂长度＞ 500mm
双向板
80
无梁楼板
最小厚度 （mm）
40 50
60
80
150
二、板旳配筋 板一般只配置纵向受力钢筋和分布钢筋
l0//7
旳纵向受压钢筋时，箍筋旳间距不应不小于15d（d为纵
向受
压钢筋旳最小直径），同步不应不小于400mm；当一层 内旳纵向受压钢筋多于5根且直径不小于18mm时，箍筋
间距不应不小于10d。
箍筋形式：
端部构造：应采用135°弯钩，弯钩端头
直段长度不不大于75mm，且不不大于10d。
（a）开口式
（b）封闭式 (c)单肢 （d）双肢 图3-5箍筋旳形式和肢数
间距：不宜不小于250mm；当集中荷载较大时， 分布钢筋截面面积应合适增长，间距不宜不小于200mm。 分布钢筋应沿受力钢筋直线段均匀布置，而且受力钢筋 全部转折处旳内侧也应配置。
现浇板保护层做法
三、混凝土保护层厚度
• 钢筋外边沿至混凝土表面旳距离称为混 凝土保护层厚度
梁板构件的构造规定(2)
外不小于20d处截断，且从该钢筋强度充分利用截面伸出的长度不应小于 1.2 l a；2当V＞0.7f t bh0时，应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外不小于h0且不小于20d处截断，且从该钢筋强度充分利用截面伸出的长度不应小于1.2 l a+ h0；3当按上述规定确定的截断点仍位于负弯矩受拉区内，则应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外不小于1.3h0且不小于20d处截断，且从该钢筋强度充分利用截面伸出的长度不应小于1.2 l a+ 1.7h0。
10.2.4在钢筋混凝土悬臂梁中，应有不少于两根上部钢筋伸至悬臂梁外端，并向下弯折不小于12d；其余钢筋不应在梁的上部截断，而应按本规范第10.2.8条规定的弯起点位置向下弯折，并按本规范第10.2.7条的规定在梁的下边锚固。
10.2.5梁内受扭纵向钢筋的配筋率ρt l应符合下列规定：ρt l＝0.6√（T / Vb）f t / f y （10.2.5）当T/Vb＞2.0时，取T/Vb＝2.0。
式中ρt l——受扭纵向钢筋的配筋率：ρt l＝A s t l / （bh）；b——受剪的截面宽度，按本规范第7.6.1条的规定取用；A s t l——沿截面周边布置的受扭纵向钢筋总截面面积。
沿截面周边布置的受扭纵向钢筋的间距不应大于200mm和梁截面短边长度；除应在梁截面四角设置受扭纵向钢筋外，其余受扭纵向钢筋宜沿截面周边均匀对称布置。
受扭纵向钢筋应按受拉钢筋锚固在支座内。
在弯剪扭构件中，配置在截面弯曲受拉边的纵向受力钢筋，其截面面积不应小于按本规范第9.5.1条规定的受弯构件受拉钢筋最小配筋率计算出的钢筋截面面积与按本条受扭纵向钢筋配筋率计算并分配到弯曲受拉边的钢筋截面面积之和。
对箱形截面构件，本条中的b均应以b h代替。
10.2.6当梁端实际受到部分约束但按简支计算时，应在支座区上部设置纵向构造钢筋，其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的四分之一，且不应少于2根；该纵向受力钢筋自支座边缘向跨内伸出的长度不应小于0.2l0，此处，l0为该跨的计算跨度。
梁板的构造要求课件
在高温环境下，梁板应具备较高的耐热性能和稳定性，防止变形和失 效。
施工过程中的注意事项与安全措施
施工前准备
确保施工前梁板的设计、 材料、施工机械等准备 齐全，并进行技术交底。
安全防护措施
施工过程中应采取必要 的安全防护措施，如设 置安全网、佩戴安全带
等。
质量监控
加强梁板施工过程中的 质量监控，确保各道工
导致的应力集中或结构破坏。
协同抗震
03
在地震作用下，梁和板的协同工作关系对结构的抗震性能有重
要影响，应采取相应的抗震措施。
BIG DATA EMPOWERS TO CREATE A NEW ERA
05
构造要求的适用范围与注意事项
不同使用功能的梁板构造要求
承载能力要求
根据梁板所承受的荷载大小，选择合适的材料和截面尺寸，以满 足承载能力要求。
梁的截面尺寸还应考虑构造要 求，如钢筋的净距、混凝土保 护层厚度等。
梁的配筋要求
根据梁的承载力和稳定性要求， 确定梁的配筋数量和规格。
梁的纵向钢筋应满足最小配筋率 的要求，且钢筋的数量和规格应 符合国家相关规范和标准的规定。
梁的箍筋应满足抗震构造要求， 箍筋的数量和规格应根据抗震等 级、梁的高度和跨度等参数进行
经济性原则
在满足以上要求的前提下，梁 板的设计还应考虑经济性因素
，尽可能降低成本。
02
梁的构造要求
BIG DATA EMPOWERS TO CREATE A NEW
ERA
梁的截面尺寸要求
梁的截面尺寸应满足承载力要 求，根据跨度、荷载和材料强 度等参数进行计算确定。
梁的截面宽度和高度应根据跨 度、荷载和混凝土强度等级等 参数进行选择，以满足梁的承 载力和稳定性要求。
最新31构造要求汇总
31构造要求第三章钢筋混凝土受弯构件截面上有弯矩和剪力共同作用，而轴力可以忽略不计的构件称为受弯构件。
梁和板是建筑工程中典型的受弯构件，也是应用最广泛的构件。
二者的区别仅在于，梁的截面高度一般大于截面宽度，而板的截面高度则远小于截面宽度。
3.1 构造要求一、截面形式及尺寸梁的截面形式主要有矩形、Ｔ形、倒Ｔ形、Ｌ形、Ⅰ形、十字形、花篮形等（图3.1.1）。
其中，矩形截面由于构造简单，施工方便而被广泛应用。
Ｔ形截面虽然构造较矩形截面复杂，但受力较合理，因而应用也较多。
板的截面形式一般为矩形、空心板、槽形板等（图3.1.2）。
梁、板的截面尺寸必须满足承载力、刚度和裂缝控制要求，同时还应满足模数，以利模板定型化。
按刚度要求，根据经验，梁、板的截面高度不宜小于表3.1.1所列数值。
按模数要求，梁的截面高度h一般可取250、300…800、900、1000㎜等，h≤800mm时以50mm为模数，h＞800mm时以100mm为模数；矩形梁的截面宽度和T 形截面的肋宽b宜采用100、120、150、180、200、220、250mm，大于250mm时以50mm为模数。
梁适宜的截面高宽比h/b，矩形截面为2～3.5，T形截面为2.5～4。
表3.1.1 梁、板截面高跨比h/l0参考值注：表中l0为梁的计算跨度。
当l0≥9m时，表中数值宜乘以1.2。
按构造要求，现浇板的厚度不应小于表3.1.2的数值。
现浇板的厚度一般取为10mm的倍数，工程中现浇板的常用厚度为60mm、70mm、80mm、100mm、120mm。
表3.1.2 现浇板的最小厚度（mm）二、梁、板的配筋（1）梁的配筋梁中通常配置纵向受力钢筋、弯起钢筋、箍筋、架立钢筋等，构成钢筋骨架（图3.1.3），有时还配置纵向构造钢筋及相应的拉筋等。
①纵向受力钢筋根据纵向受力钢筋配置的不同，受弯构件分为单筋截面和双筋截面两种。
前者指只在受拉区配置纵向受力钢筋的受弯构件；后者指同时在梁的受拉区和受压区配置纵向受力钢筋的受弯构件。

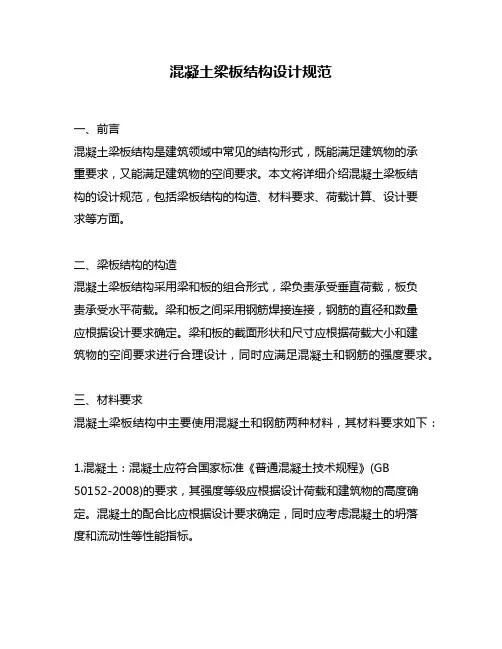

混凝土梁板结构设计规范
混凝土梁板结构设计规范一、前言混凝土梁板结构是建筑领域中常见的结构形式，既能满足建筑物的承重要求，又能满足建筑物的空间要求。
本文将详细介绍混凝土梁板结构的设计规范，包括梁板结构的构造、材料要求、荷载计算、设计要求等方面。
二、梁板结构的构造混凝土梁板结构采用梁和板的组合形式，梁负责承受垂直荷载，板负责承受水平荷载。
梁和板之间采用钢筋焊接连接，钢筋的直径和数量应根据设计要求确定。
梁和板的截面形状和尺寸应根据荷载大小和建筑物的空间要求进行合理设计，同时应满足混凝土和钢筋的强度要求。
三、材料要求混凝土梁板结构中主要使用混凝土和钢筋两种材料，其材料要求如下：1.混凝土：混凝土应符合国家标准《普通混凝土技术规程》(GB 50152-2008)的要求，其强度等级应根据设计荷载和建筑物的高度确定。
混凝土的配合比应根据设计要求确定，同时应考虑混凝土的坍落度和流动性等性能指标。
2.钢筋：钢筋应符合国家标准《钢筋和钢筋焊接网技术规程》(GB/T 1499.2-2018)和《钢筋混凝土结构设计规范》(GB 50010-2010)的要求，其型号和直径应根据设计要求确定。
钢筋的强度等级应不低于混凝土的强度等级。
四、荷载计算荷载计算是混凝土梁板结构设计的关键环节，荷载计算应根据建筑物的使用功能、地理位置、气候条件等因素进行合理分析和计算。
1.常规荷载：常规荷载包括自重、楼层荷载、风荷载和地震荷载等。
自重和楼层荷载应根据建筑物的高度和结构形式进行计算，风荷载应根据建筑物所处地理位置和气候条件进行计算，地震荷载应根据建筑物所处地区的地震烈度和震源距离进行计算。
2.特殊荷载：特殊荷载包括雪荷载、水荷载、振动荷载等。
这些荷载应根据实际情况进行分析和计算。
五、设计要求混凝土梁板结构的设计要求包括以下几个方面：1.强度和稳定性：混凝土梁板结构应满足强度和稳定性的要求，即承载能力应不低于设计荷载。
2.变形和裂缝控制：混凝土梁板结构的变形和裂缝应控制在可接受范围内，以保证建筑物的正常使用和安全性。
梁配筋----梁的构造要求
梁配筋----梁的构造要求梁配筋----梁的构造要求1. 梁的钢筋配置，应符合下列各项要求：1）梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。
2）梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。
3）梁端箍筋加密区的长度、箍筋最大间距和最小直径应按下表采用，当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm。
2. 梁的钢筋配置，尚应符合下列规定：1）梁端纵向受拉钢筋的配筋率不宜大于2.5％，不应超过2.75％（框架梁）。
面、底面的配筋，一、二级不应少于2ф14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4；三、四级不应少于2ф12。
2）一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20；对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。
3）梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm3. 连梁纵向构造筋（腰筋）配筋要求1）连梁高度大于700时（LL按全截面考虑），腰筋直径不小于10mm，腰筋间距不大于200mm。
2）连梁高跨比不大于2.5时，梁腰筋面积配筋率不小于0.3%4. 梁的编号是否有误（LL、KL、L）大致判断方法如下：梁区分为框架梁（KL）、连梁（LL）、楼层梁（L）、悬挑梁（XL）；两端与剪力墙顺接(或夹角小于30°)、跨高比≤5时按LL；两端与剪力墙顺接、当跨高比>5时按KL；当跨高比>5时且内力包络图与LL相似时，亦可按LL；一端与剪力墙顺接（平行相连）、一端与剪力墙垂直或为梁支座按KL；两端与剪力墙垂直按L；两端均为梁支座时按L。
梁板的构造要求
1、下列措施中不能提高梁的抗弯强度的是（） A、选择合理的截面形状 B、合理布置梁上荷载 C、采用变截面梁 D、增大梁的跨度 2、相同的截面面积，不同的形状的梁，从抗弯 强度考虑，较合理的截面是（） A、工字形 B、箱形 C、矩形 D、圆形 3、梁的上部纵向钢筋净距不应小于（） A、25mm和d B、30mm和1.5d C、25mm和 1.5d D、30mm和d 4、下列梁中起抗拉作用的钢筋是（） A、纵向受力钢筋B、箍筋 C、吊筋 D、架立筋
2、钢筋与混凝土的强度 钢筋混凝土梁，板属于受弯构件，由于混凝土抗拉 强度低，所以在 梁、板的受拉区应配置钢筋来承担 拉力。国家修订了钢筋产品标准，提倡应用高强度、 高性能的钢筋，强度为400MPa、500MPa的绑扎带 肋HRB钢筋具有较高强度，较好的延性、可焊性、 机械连接性和施工适应性，且与混凝土之间具有较 强的粘结力，推广其成为纵向受力的主导钢筋。纵 向受力钢筋宜选用HRB400、HRBF400、HRB500、 HRBF500级钢筋，箍筋宜采用HPB300、HRB400、 HRBF400钢筋。当采用HRB400及以上级钢筋时， 对应混凝土强度等级不宜低于C25.
1、板中的分布钢筋与受力钢筋 ，位于受力 钢筋的 ，其直径不宜小于 MM，其间距不 宜大于 MM。 2、规范规定，在梁的纵向钢筋配筋密集区域 宜采用 的配筋形式，当纵向钢筋直径 D≤28MM时，该形式配筋不宜多于 根. 3、当梁的腹板高度hw≥ mm时， 在梁的 应沿高度配置纵向构造钢筋，并 用 拉固，其作用是保证钢筋骨架稳定，且 防止梁侧中部产生 裂痕。
围内有集中荷载作用时，仍应沿梁的全长设置箍筋。
箍筋的最小直径与梁高h有关，当h＞800mm时，其直径 不宜小于8mm；当h≤800mm时，其直径不宜小于6mm。 箍筋应做成封闭式，且弯钩直线段不小于5倍箍筋直径。 箍筋的肢数与梁宽b有关，当梁宽b<350mm时，宜用双 肢箍；当梁宽b≥350mm或纵向受拉钢筋在一排多于5根 时，应采用四肢箍，四肢箍由两个双肢箍组成。 箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。具体的 做法应是 箍筋肢数就是你假设把梁沿着横向截开得到的横截面 上可以看到的在竖直方向的钢筋的根数，不管是由几根钢筋弯 成的，有一个竖直的钢筋就算一肢 。
梁的规范要求(新)参考资料
《混凝土结构设计规范》梁纵向受力钢筋应符合的规定：1 伸入梁支座范围内的钢筋不少于两根2 梁高不小于300mm 时，钢筋直径不应小于10mm ，梁高小于300时，钢筋直径不应小于8mm 。
3 梁上部钢筋水平方向的净间距不应小于30mm 和1.5d ；梁下部钢筋水平方向的净间距不应小于25mm 和d 。
当下部钢筋多余2层时，2层以上钢筋水平方向的中距应比下面2层的中距增大一倍，各层钢筋之间的净间距不应小于25mm 和d ，d 为钢筋的最大直径。
4 在梁的配筋密集区域宜采用并筋的形式。
梁的上部纵向构造钢筋应符合下列要求：1 当梁端按简支计算但实际受到部分约束时，应在支座区上部设置纵向构造钢筋。
其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1/4.且不少于2根。
该纵向构造钢筋自支座边缘向跨内伸出的长度不应小于0l /5，0l 为梁的计算跨度。
2 对架力钢筋，当梁的跨度小于4m 时，直径不小于8mm ，当梁的跨度为4~6m 时，直径不小于10mm ；当梁的跨度大于6m 时，直径不宜小于12mm 。
梁中箍筋的配置应符合下列要求1 按承载力计算不需要箍筋的梁，当截面高度大于3mm 时，应沿梁全长设置构造箍筋；当截面高度h=150mm~300mm 时，可尽在构件端部0l /4范围内设置构造箍筋，0l 为跨度。
但当在构件中部0l /2范围内有集中荷载作用时，则应沿梁全长设置箍筋。
当截面高度小于150mm 时，可以不设置箍筋。
2 截面高度大于800mm 的梁，箍筋直径不宜小于8mm ，对截面高度不大于800mm 的梁，不宜小于6mm 。
梁中配有计算需要的纵向受压钢筋时，箍筋直径尚不应小于d/4，d 为受压钢筋最大直径。
3 梁中箍筋最大间距宜符合表9.2.9的规定；4 当梁中配有按计算需要的纵向受压钢筋是，箍筋应符合以下规定：1） 箍筋应做成封闭式，且弯钩直线段长度不应小于5d ，d 为箍筋直径2） 箍筋的间距不应大于15d ，并不应大于400mm 。
梁板的构造要求完整版本
60
密肋板 肋间距≤700mm
40
单 民用建筑楼板
60
肋间距＞700mm
50
向 工业建筑楼板 板
70
板的悬臂长度 悬臂板 ≤500mm
60
行车道下的楼板
80
板的悬臂长度＞ 500mm
80
双向板
80
无梁楼板
150
二、板的配筋 板通常只配置纵向受力钢筋和分布钢筋
l0//7
l0//7
分布钢筋 受力钢筋 l0
的纵向受压钢筋时，箍筋的间距不应大于15d（d为纵向
受
压钢筋的最小直径），同时不应大于400mm；当一层内 的纵向受压钢筋多于5根且直径大于18mm时，箍筋间距
不应大于10d。
箍筋形式：
端部构造：应采用135°弯钩，弯钩端头
直段长度不小于75mm，且不小于10d。
（a）开口式
（b）封闭式 (c)单肢 （d）双肢 图3-5箍筋的形式和肢数
(a)方案
（b）方案
图3-1单向板钢筋布置
① 受力钢筋 作用：用来承受弯矩产生的拉力。 直径：常用直径为6、8、10、12mm。
间距：当h≤150mm时，不宜大于200mm；当h ＞150mm时，不宜大于1.5h，且不宜大于250mm。板
的受力钢筋间距通常不宜小于70mm。 ② 分布钢筋
作用：一是固定受力钢筋的位置，形成钢筋网； 二是将板上荷载有效地传到受力钢筋上去；三是防止温 度或混凝土收缩等原因沿跨度方向的裂缝。
§2-3-1 构造要求
二、板的一般构造
1.板的构造要求 板：一般为矩形、空心板、槽形板等。
（1）板的截面尺寸 板的截面尺寸必须满足承载力、刚度和裂缝控制要求， 同时还应满足模数，以利模板定型化。
梁板的一般构造要求课件
梁板的宽度与结构形式关系
宽度与结构形式的关系
梁板的宽度与其结构形式有着密切的关系。一般来说，梁板 的宽度越大，其结构形式越复杂，需要采取的加强措施也越 多。因此，在确定梁板的宽度时，需要考虑其结构形式和加 强措施的采取情况。
常见宽度与结构形式组合
在设计梁板时，需要考虑不同的宽度与结构形式组合。例如 ，常见的宽度与结构形式组合包括：中等宽度采用独立支撑 结构、较宽采用钢架结构、较窄采用木架结构等。
03
梁板的尺寸确定
梁板的跨度与荷载关系
跨度与荷载的关系
在建筑设计中，梁板的跨度与荷载之间存在直接的关系。一般来说，跨度越大 ，荷载越重。因此，为了确保梁板的稳定性和承载能力，需要根据跨度和荷载 的组合情况来确定梁板的厚度和配筋。
常见跨度与荷载组合
在设计梁板时，需要考虑不同的跨度和荷载组合。例如，常见的跨度与荷载组 合包括：中等跨度承受集中荷载、大跨度承受均布荷载、小跨度承受集中荷载 等。
张拉控制
预应力筋的张拉控制包括张拉力控制和伸长 量控制。张拉力控制是通过液压千斤顶或手 动千斤顶等设备，将预应力筋张拉至设计要 求值。伸长量控制是通过测量预应力筋的伸 长量，确保实际伸长量与设计要求的偏差在 允许范围内。
预应力梁板的构造要求
梁板截面尺寸
预应力梁板的截面尺寸应符合设计要求，以保证 结构强度和稳定性。
04
梁板的配筋设计
纵向钢筋的布置
纵向受力钢筋
主要承受拉应力和压应力，应配置在 梁的受拉区，并按照计算确定其直径 和数量。
纵向构造钢筋
为了满足箍筋和弯起钢筋的构造要求 ，需配置一定数量的纵向构造钢筋。
横向钢筋的布置
横向箍筋
在梁的受压区，通常配置一定数量的横向箍筋以承受剪力。
梁板的一般构造要求
在进行截面受弯配筋计算时，要使用至该值。
肋间距小于或等于700㎜
2、作用：用于抵抗由于温度应力及砼收缩应力在梁侧面产生
3、板的最小厚度－板厚一般取10的倍数
钢筋砼梁中通常配置有纵向受力钢筋、弯起钢筋、箍筋及架立筋构成的钢筋骨架。
受弯构件的主要破坏形态
梁中弯起钢筋的弯起角度宜取450或600。
T形梁
I形梁
二是保证钢筋与混凝土间的粘结； 受弯构件的破坏形式 2、板的厚度可按下表值确定 2、架立钢筋 设置在梁截面的受压区内，无受压钢筋的梁在其上部需配置两根架立钢筋，其作用是固定箍筋的正确位置，并与梁底纵向受拉钢筋形 成钢筋骨架。 受弯构件的主要破坏形态 对光面钢筋在末端尚应设置弯钩，位于梁底层两测的钢筋不应弯起。 2、主要作用，一是保护钢筋不致锈蚀，保证结构的耐久性； 受弯构件的破坏形式 直径：板中的受力钢筋通常采用HPB235级或HRB335级钢筋，常用的直径为6、8、10、12mm。 对光面钢筋在末端尚应设置弯钩，位于梁底层两测的钢筋不应弯起。
单筋矩形梁 在采用绑扎骨架的钢筋混凝土梁中，承受剪力的钢筋，应优先采用箍筋。
2、架立钢筋
双筋矩形梁
设置在梁截面的受压区内，无受压钢筋的梁在其上部需配置两根架立钢筋，其作用是固定箍筋的正确位置，并与梁底纵向受拉钢筋形
成钢筋骨架。
梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm。
按施工方式可分为现浇板和预制板。
③梁纵筋净距，如左图。
其中，d为受力钢筋最大直径。
2、架立钢筋
设置在梁截面的受压区内，无受压钢筋的梁在 其上部需配置两根架立钢筋，其作用是固定箍 筋的正确位置，并与梁底纵向受拉钢筋形成钢 筋骨架。
架立钢筋的最小直径〔mm〕
