例题1-1：第六节 供暖设计热负荷计算例题

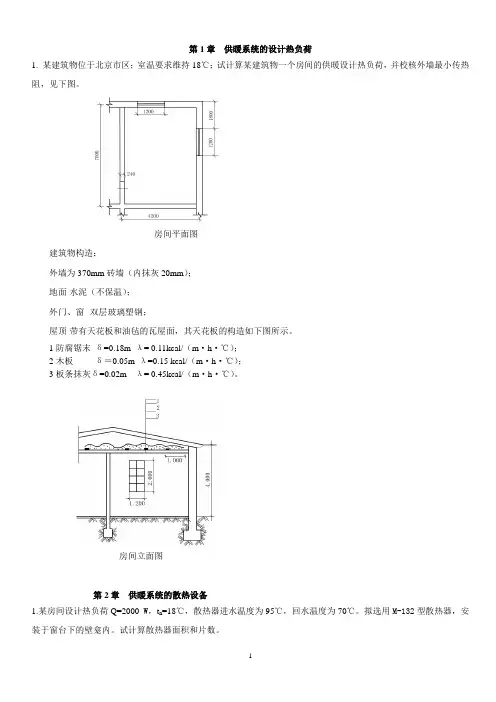

供热工程作业
第1章供暖系统的设计热负荷1. 某建筑物位于北京市区；室温要求维持18℃；试计算某建筑物一个房间的供暖设计热负荷，并校核外墙最小传热阻，见下图。
房间平面图建筑物构造：外墙为370mm砖墙（内抹灰20mm）；地面-水泥（不保温）；外门、窗--双层玻璃塑钢；屋顶-带有天花板和油毡的瓦屋面，其天花板的构造如下图所示。
1防腐锯末δ=0.18m λ= 0.11kcal/（m·h·℃）；2木板δ＝0.05m λ=0.15 kcal/（m·h·℃）；3板条抹灰δ=0.02m λ= 0.45kcal/（m·h·℃）。
房间立面图第2章供暖系统的散热设备1.某房间设计热负荷Q=2000 W，t n=18℃，散热器进水温度为95℃，回水温度为70℃。
拟选用M-132型散热器，安装于窗台下的壁龛内。
试计算散热器面积和片数。
2.某平房有三个外窗，房间总热负荷Q=6400 W，t n=18℃，热媒为热水，供回水温度为95℃/70℃，选用四柱813型散热器，明装于外窗下。
试计算散热器面积和片数。
第3章热水供暖系统1.试分别求出下图中，自然循环单、双管供暖系统的作用压头，并说明其特点（不考虑热水的沿途冷却）。
第3-1题图示第4章室内热水供暖系统的水力计算1.下图为自然循环单管热水供暖系统，供、回水温度为95℃/70℃。
试确定系统的作用压力，并确定最远环路的管径、阻力损失。
注：散热器支管长均为1米；管段5长度分别为3米。
第4-1题图示2.机械循环热水供暖系统如下图所示，供、回水温度为95℃/70℃，用户入口处压力为10kPa。
试确定最不利环路的管径，（不计算自然作用压头）。
第4-2题图示3.若将前题改为同程式（散热器负荷同上题），试进行水力计算。
第4-3题图示第5章室内蒸汽供暖系统1.某蒸汽网路系统如图所示，锅炉房蒸汽出口压力为7kpa，管道每100米装置一个方形补偿器，试确定各管段的管径及各用户的实际压力。
采暖热负荷计算实例
采暖热负荷计算实例采暖热负荷计算是指对建筑物进行能量平衡计算，以确定在特定的气候条件下所需的供暖能量。
这个过程包括考虑建筑物外墙、屋顶、地板、门窗等的传热，以及人员、照明、机械设备等产生的内部热量。
下面以办公楼为例，介绍采暖热负荷计算的步骤和方法。
首先，我们需要收集建筑物的一些基本信息，比如建筑物的功能和用途、建筑面积、朝向、墙壁和屋顶的材料以及厚度等。
假设该办公楼位于北京，建筑面积为1000平方米，是一个四层楼的建筑物。
第一步是计算外墙、屋顶、地板的传热量。
传热量的计算可以用传热公式Q=k*A*(T1-T2)/L来计算，其中Q为传热量，k为材料的导热系数，A为传热面积，T1和T2分别是两侧的温度，L为材料的厚度。
假设外墙使用保温材料，导热系数为0.2W/m·K，屋顶和地板使用混凝土，导热系数为1.5W/m·K，墙壁和屋顶的厚度为0.2米，地板的厚度为0.1米。
外墙的传热量Q1=k1*A1*(Tin-Tout)/L1，其中Tin为室内温度，Tout为室外温度，A1为外墙的面积，L1为外墙的厚度。
假设室内温度为20°C，室外温度为-10°C，外墙的面积为400平方米，计算得到Q1=0.2*400*(20-(-10))/0.2=4800W。
第二步是计算建筑内部产生的热量。
建筑物内部的热量主要来自于人员、照明、机械设备等。
根据经验数据，每平方米办公区域的照明和插座负荷为80W，人员负荷为100W/人。
假设办公楼一天工作8小时，人数为50人，计算得到照明和插座负荷为80*1000+50*100=8500W。
根据计算结果，该办公楼的采暖热负荷为140.8kW，表示在北京的冬季，需要提供至少140.8kW的供暖能量才能保持室内的舒适温度。
这个结果可以用来选择合适的采暖设备和设计供暖系统，以确保建筑物的供暖需求得到满足。

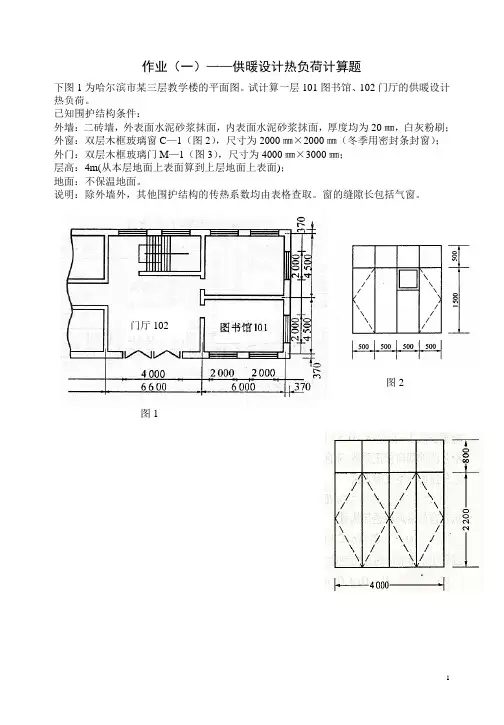

供热工程作业1
作业（一）——供暖设计热负荷计算题
下图1为哈尔滨市某三层教学楼的平面图。
试计算一层101图书馆、102门厅的供暖设计热负荷。
已知围护结构条件：
外墙：二砖墙，外表面水泥砂浆抹面，内表面水泥砂浆抹面，厚度均为20㎜，白灰粉刷；外窗：双层木框玻璃窗C—1（图2），尺寸为2000㎜×2000㎜（冬季用密封条封窗）；外门：双层木框玻璃门M—1（图3），尺寸为4000㎜×3000㎜；
层高：4m(从本层地面上表面算到上层地面上表面)；
地面：不保温地面。
说明：除外墙外，其他围护结构的传热系数均由表格查取。
窗的缝隙长包括气窗。
门厅
102
图2
图1
1。
例题1-1：第六节 供暖设计热负荷计算例题
已知条件
•已知围护结构条件：
•地面：不保温地面。K值按划分地带计算。
•北京市室外气象资料：来自•供暖室外计算温度tw'＝-9℃
•累年(1951年～1980年)最低日平均温度 tp.min＝-17.1℃ •冬季室外平均风速vp.j＝2.8m／s
101房间供暖设计热负荷计算步骤：
101房间供暖设计热负荷计算步骤：
第六节 供暖设计热负荷计算例题
[例题1-1]: 图 1-7 所示为北京市一民用办公建筑的平面图 和剖面图,计算其中会议室(101号房间)的供暖 设计热负荷。
已知条件
• 已知围护结构条件： • 外墙：一砖半厚 (370mm) ，内面抹灰砖墙。 K ＝ 1.57W ／ ㎡· ℃，D=5.06（围护结构热惰性指标） • 外窗：单层木框玻璃窗。尺寸(宽×高)为 1.5m×2.0m。 窗型为带上亮(高0.5m)，三扇两开窗。可开启部分的 缝隙总长为13.0m。 • 外门：单层木门。尺寸 ( 宽×高 ) 为 1.5mx2.0m 。门型 为无上亮的双扇门。可开启部分的缝隙总长度为9.0m。 • 顶棚：厚25mm的木屑板，上铺50mm防腐木屑。K=0.93 W ／ ㎡· ℃,D=1.53
101房间供暖设计热负荷总计为：
Q2 +Q3 25268 904 245 26420 Q Q1
W
作业：
1 采暖期内的热负荷计算
1 采暖期内的热负荷计算以济南地区某办公楼为例，根据规范规定,民用建筑供热指标取45~70W/ m2,取建筑热负荷指标50W/m2。
采用地板辐射采暖其热负荷等于常规负荷值乘以系数0.9~0.95[1]。
则采暖设计热指标：q¹=W/ m2由于上述设计热指标是按采暖室外计算温度条件下计算出来的，计算采暖期的耗热量时，应该将其折算成面积平均热指标（即建筑耗热量指标）。
可以采用下式进行计算[1]：(1)式中，——面积平均热指标（W/ m2）；——室内计算温度（℃），这里按18℃计；——月平均温度（℃）；——采暖室外计算温度（℃），济南地区为-7℃。
根据平均热指标，按照各个月的平均温度可以得出采暖期内各月的月平均面积热指标，进而算出每个月的采暖热负荷及采暖期内的总负荷,如表1所示。
根据详细热工计算，可将热负荷换算成水量,列于表1。
g/s (2)式中:——采暖系统热负荷指标, W/m2；——水的平均定压比热容,4.18KJ/(kg·K)；——采暖供回水温度差（℃）,低温地板采暖供回水温差为8~15℃,这里暂取10℃。
表1 采暖期内各月的采暖热负荷说明:假定太阳能集热器每天运行9小时。
2 太阳能集热器的集热量全玻璃真空太阳集热器的热量平衡方程式,其总集热量等于有效太阳得热量减去热量损失,数学表达式为:(3)式中，——闷晒水量（kg）；——T1~T2范围内水的平均定压比热容，=4.18 KJ/(kg·K)；——水的初始温度（℃）；——水的终止温度（℃）；——玻璃管的太阳透射率；——吸收涂层的太阳吸收率；——累积太阳辐照量（KJ/m2）；——集热管采光面积（m2）；——T1~T2范围内水的平均热损系数（W/m·K）；——累积辐照时间（h）；——散热面积（m2）。
则一根全玻璃真空太阳能集热管日产热水量的计算式为：(4)式中取采暖期日平均累积太阳辐照量（KJ/m2·d）根据太阳能厂家提供的样本及其他资料，以上公式中的性能参数取以下值：=0.88, =0.9, =0.062 m2, =0.9 W/m2, =0.137 m2。
01《供热工程》第一章_热负荷计算(二)解析
R0·min=α (tn-tw.e)/ △ty · Rn =0.843 m2
· ℃／W
通过计算可见，该外墙围护结构的实际传热阻R。
小于最小传热阻R0·min 值。不满足《暖通规范》规定， 故外墙应加厚到两砖半(620mm)，或采用保温墙体 结构型式。
第七节 供暖设计热负荷计算例题
护结构范围内的外门窗缝隙。
二、用换气次数法计算冷风渗透耗热量 ——用于民用建筑的概算法
在工程设计中，按房间换气次数来估算该房间的
冷风渗透耗热量。
Q2 0.278nk Vn c p （ w tn t ）
’ w
概算换气次数
缝隙法与换气次数法的比较
缝隙法：
Q2 0.278 V w c（ p tn t'w ）
根据公式(1-8)、表(1-1)和表(1-2)，得
R。=0.786 m2 · ℃／W
K=1/R。=1.27
W／(m2·℃)
2．确定围护结构的最小传热阻 首先确定围护结构的热惰性指标D值。
D Di Ri si =6.383+0.244=6.627〉6
i 1 i 1 n n
根据表1—6规定，该围护结构属重型结构(类型I)。 冬季室外计算温度tw.e＝tw′＝-26℃。 根据公式(1-20)，并查附录(1-6)，△ty＝6℃
换气次数法：
Q2 0.278nk Vn c p （ w tn t ）
’ w
三、用百分数法计算冷风渗透耗热量 ——用于工业建筑的概算法
由于工业建筑房屋较高，室内外温差产生的热压
较大，冷风渗透量可根据建筑物的高度及玻璃窗 的层数，按表1—9列出的百分数进行估算。
第一章供暖系统热负荷
Q2——为加热门窗缝隙渗入的冷空气耗热量
Q2 ——冷风侵入耗热量 适用条件
适用于一般的民用建筑，产热量很少且无通风系 统的公用建筑。
第二节 围护结构的基本耗热量
一、围护结构的传热过程 包括： 内表面吸热（对流 换热、辐射换热）、 结构导热（导热） 和外表面放热（对 流换热、辐射换热） 三个基本过程。
第二节 围护结构的基本耗热量
二、围护结构基本耗热量的计算
Q 计算公式： 1. j q KF (t n t w )a
式中： 1. j ——建筑物或房间围护结构的基本耗热量，W； Q
q ——各部分围护结构的基本耗热量，W； ℃)； K —— 各 部分围护结构的传热系数，W/(㎡· F —— 各部分围护结构的表面积，㎡； t n —— 冬季室内计算温度, ℃； t w —— 冬季室外空气计算温度, ℃； a —— 围护结构的温差修正系数,见表1-2。
3.温差修正系数 a值:
q KF (t n t h ) aKF (t n tW ) tn th a , 见附录 1 2 t n tW
当隔壁为非供暖房间时，通过 该围护结构的传热耗热量：
tn
供暖房间
F K
th
非供暖房间
与外界直接接触的外围护结构耗热量， α
Q1 (1 x g )[ aKF (t n tW )(1 x ch x f )] W
思考：为什么每增高1m附加2％？为什 么总附加量不超过15％？
四：其他修正方法：
工程实践中，除以上几项主要修正外，对房间围护结 构基本耗热量的修正还可能遇到下述情况。
对于公用建筑，当房间具有两面及两面以上 外墙时，可将外墙、窗、门的基本耗热量增加 5％。如果窗、墙面积之比超过1：1时，可对 窗的基本耗热量附加10％。 对于高层建筑来说，应当考虑到室外风速随 楼房高度增高而加大，从而对外窗传热耗热量 将有较大影响。对此，可按单、双层钢窗在不 同高度和室外风速下分别考虑0％-15％和0％-7 ％的传热系数K值附加率来进行修正，详细资 料可见《供热通风设计手册》。
10供暖系统设计热负荷计算例题
10、供暖系统设计热负荷计算例题
建筑设备与市政工程学院 2013年11月
项目一 供暖系统设计热负荷的确定
六、供暖系统设计热负荷计算例题
【例题】 试计算徐州市钟山影剧院供暖设计热负荷。 已知条件：
供暖室外计算温度为-3.6℃；冬季室外风速：2.3m/s。 室内设计温度：观众厅 18℃，放映厅16 ℃，售票厅18 ℃ 。 围护结构： 外墙：内表面抹灰24砖墙； K=2.08 W/(m2 ·℃) 外窗：双层钢窗，C-1：1500 mm ×1800 mm 。采用密封条封 窗，K=3.5 W/(m2 ·℃) ； 层高：4.2m（从本层地面上表面算到上层地面上表面）； 地面：不保温地面； 屋顶： K=1.1 W/(m2 ·℃)
5
3000
4
3600
3
13200
3600
2
3000
1
售票厅
5100
A
观众厅 101
观众厅 102
3900
B
3900 23400
3000
C
D
E
4500
3000
F
G
5
3000
4
3600
3
13200
3600
2
3000
1
A
放映厅 203
放映厅 204
观众厅 201
观众厅 202
5100
3900
3900 23400
1
155
三
7.8×2×2 31.2
1
81
四 7.8×(13.2-0.24- 7.49 12)
1
11
房间热负荷计算
房间 编号
采暖负荷计算与案例
采暖负荷计算与案例供暖系统的设计热负荷是指在设计室外温度tw'下，为达到要求的室内温度tn',系统在单位时间内向建筑物供给的热量Q＇。
它是设计供暖系统的最基本依据。
冬季采暖通风系统的热负荷,应根据建筑物下列散失和获得的热量确定：失热量：围护结构传热耗热量Q1；冷风渗透耗热量Q2 （加热由门、窗缝隙渗入室内的冷空气的耗热量）；冷风侵入耗热量Q3（加热由门、孔洞及相邻房间侵入的冷空气的耗热量）; 水分蒸发的耗热量Q4；加热由外部运入的冷物料和运输工具的耗热量Q5 ；通风耗热量Q6 （通风系统将空气从室内排到室外所需要带走的热量)。
得热量：生产车间最小负荷班的工艺设备散热量Q7 ；非供暖通风系统的其它管道和热表面的散热量Q8 ; 热物料散热量Q9 ；太阳辐射热量Q10 ；通过其它途径散失或获得的热量Q11 。
注：不经常的散热量，可不计入；经常而不稳定的散热量，应采用小时平均值。
对于民用建筑以及产热量很少的工业建筑，热负荷主要考虑围护结构传热耗热量，冷风渗透耗热量，冷风侵入耗热量，太阳辐射得热量。
在工程设计中，对于没有设置通风系统、不考虑太阳辐射、人体散热量、照明散热量等，设计热负荷可表示为:Q=Q1+Q2+Q3-Q10 围护结构传热耗热量Q1；冷风渗透耗热量Q2 （加热由门、窗缝隙渗入室内的冷空气的耗热量）；冷风侵入耗热量Q3 （加热由门、孔洞及相邻房间侵入的冷空气的耗热量）；太阳辐射热量Q10。
围护结构耗热量Q1：Q1=基本耗热量Q1j+附加(修正)耗热量Q1x 基本耗热量：在设计条件下，通过房间各部分围护结构（门、窗、墙、地板、窗顶）从室内传到室外的稳定传热量的总和。
附加（修正）耗热量包括风力附加、高度附加和朝向修正等耗热量。
基本耗热量Q1j围护结构基本耗热量计算公式：K:围护结构的传热系数[W/(m2.℃)]F:围护结构的面积( m2 ) tn:冬季室内计算温度( ℃) t’w:供暖室外计算温度( ℃ ) α:围护结构的温差修正系数。
热负荷计算例题
热负荷计算例题热负荷是指一定时间内，人们需要满足热能需求的能量数量。
热负荷计算需要考虑房屋室温、外界空气温度、房屋室内外热量流量、空调制冷量、热量增加减少等因素，最终确定空调制冷量，以及冷、热水的热水量。
热负荷计算实例一：一栋24层的建筑，每层面积为100m2，每层高为3m，室内室外温差大于5℃，每层嵌入式吊顶夹层面积占20%，每层夹层高2m，内部空气密度为1.2kg/m3。
首先，我们需要确定房屋室内室外温度，设室内温度为28℃，室外温度为23℃。
接着，我们需要计算出每层的室内外热量交换量，可以借助ASHRAE Handbook的计算方法进行计算，其根据室内室外的温度差以及空气密度的大小，公式为：q = 1.2 * (T1-T2) *A *h / 24位为kW/h，其中，T1,T2分别表示室内室外温度，A表示面积，h表示空气密度。
通过上述计算，我们可以得出每层室内外热量交换量，计算后为每层0.36kW.h/h，累加计算，24层楼全部房间的室内外热量交换量为8.64 kW/h 。
接下来，我们根据室内外热量交换量计算制冷量，可以借助ASHRAE Handbook的计算方法进行计算，其计算公式为： E = q/4.5 + q/30，单位为ton/h，其中，q表示每层室内外热量交换量。
通过计算，得出24层楼的制冷量为8.64/4.5 + 8.64/30 = 0.8 ton/h。
最后，计算冷热水的热负荷，其计算根据楼层的面积、室内温度、人数等因素进行计算，可以借助ASHRAE的计算公式进行计算：Q = P * 1.2 * (T1 - T2) * A * 24位为kW/h，其中，P表示每平米人数，T1,T2分别表示室内室外温度，A表示面积，24表示小时数。
通过上述计算，得出24层楼的冷热水热负荷为4.32 kW/h，累计计算后为104.8 kW/h。
综上所述，24层楼的热负荷总和为8.64+0.8+104.8=114.24kW/h.热负荷计算实例二：一栋50层建筑，每层面积为200m2，每层高4m，室内室外温差大于10℃，每层嵌入式吊顶夹层面积占20%，每层夹层高2m，内部空气密度为1.2kg/m3。
第3讲供暖热负荷计算例题
1/ b
Q2c = 0.28 CPρwn L0 l1 mb ( t n－ t w´) =0.28×1×1.28×1.403×10×0.7030.67×25.6=102W b w 2 1.28 （2）南外门 L a 2.72 )0.67 1.403 v 0.5(
1 C Ch 0.4 0.7 0.15 0.67 3.56 0.754 0.764
第3讲 供暖设计热负荷的计算
415 1．围护结构传热耗热量 （1）北外墙 Q (1 x )(1 x )[aKF(t t )(1 x x x x x 面积F=7.2×4.5-3×3.2×2=13.2 m2 0.5×13.2 ×（18+7.6）×（1+10%）=186W （2）北外窗 窗墙比（9.6×2）/（7.2×4.5） =0.59>0.5 3×9.6×2×25.6 ×（1+10%+10%）=1769W （3）屋顶 0.4 ×7.2 ×4.14× 25.6 =305W Q1=[（186+1769）×（1+1%）+305]（1+20%） =2736W
' tw hz h t n C 70 2 0.4 ' C f v0 h 273 tn '
第3讲 供暖设计热负荷的计算
(1)C 1时，m 0，无冷风渗入或有室内 空气渗出 , Q2 0 (2)C 1时，m 0，无冷风渗入或有室内 空气渗出 , Q2 0；
2
'
' tw hz h tn 9 2.25 16 7.6 C 70 70 3.27 2 0.4 ' 2 0.4 C f v0 h 273 tn 0.7 2.7 10 273 16
第1章 室内供暖系统的设计热负荷
Q2 0.278c p L w (tn tw )
' '
L ——经门窗缝隙渗入室内的总空气量，m3/h； ρw——供暖室外计算温度下的空气密度，kg/m3； Cp——冷空气的定压比热容，Cp＝1kJ/(kg· ℃)；
0.278——单位换算系数， 1kJ/h＝0.278W。
第四节 冷风渗透耗热量
第二节
围护结构基本耗热量
2.1采暖室内计算温度 t n
室内计算温度是指距地面2m以内人们活动地区的平均空 气温度。室内空气温度的选择，应满足人们生活和生产工 艺的要求。 许多国家所规定的冬季室内温度标准，大致在16～22℃范 围内。根据国内有关卫生部门的研究结果认为：当人体衣 着适宜，保暖量充分且处于安静状况时，室内温度20℃比 较舒适，18℃无冷感，15℃是产生明显冷感的温度界限。
第四节 冷风渗透耗热量
影响冷风渗透耗热量的因素很多，如门窗构 造、门窗朝向等。
总的来说，对于多层(六层及六层以下)的建筑 物，由于房屋高度不高，在工程设计中，冷风渗透 耗热量主要考虑风压的作用，可忽略热压的影响。 对于高层建筑，则应考虑风压与热压综合作用的结 果。
第四节 冷风渗透耗热量
缝隙法的概念： 通过计算不同朝向的门、窗缝隙长度以及从每来长 缝隙渗入的冷空气量，确定其冷风渗透耗热量。
第二节
围护结构基本耗热量
暖通规范规定，设计采暖系统时，冬季室内计算温度 应根据建筑物用途，按下列规定采用： （1）民用建筑的主要房间，宜采用16～24℃； （2）工业建筑的工作地点，宜采用轻作业18～21℃； 中作业16～18℃；重作业14～16℃；过重作业12～ 14℃。 （3）辅助建筑物及辅助用室，不应低于下列数值： 浴室25℃；更衣室25℃；办公室、休息室18℃；食 堂18℃；盥洗室、厕所12℃。 当工艺或使用条件有特殊要求时，各类建筑物的室内 温度可按照国家现行有关专业标准、规范执行。
供热工程中的设计热负荷计算
供热工程中的设计热负荷计算本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March供暖系统的设计热负荷一、房间的失热量包括：1. 维护结构的传热耗热量Q 12. 加热由门、窗缝隙渗入室内的冷空气的耗热量Q 23. 加热由门、孔洞和其它生产跨间流入室内的冷空气的耗热量Q 34. 加热由外部运入的冷物料和运输工具的耗热量Q 45. 水分蒸发的耗热量Q 56. 加热由于通风进入室内的冷空气的耗热量Q 67. 通过其他途径散失的热量Q 7房间的的热量包括：1. 工艺设备的散热量Q 82. 热物料的散热量Q 93. 热管道及其他热表面的散热量Q 104. 太阳辐射进入室内的热量Q 115. 人体散热量Q 126. 通过其他途径获得的热量Q 13围护结构的传热耗热量是指当室内温度高于室外温度时，通过围护结构向外传递的热量损失，在计算中又把它分成为围护结构传热的基本耗热量和附加（修正）耗热量两部分。
基本耗热量是指在一定条件下，通过房间各部分围护结构（门、窗、地板、屋顶等），从室内传到室外的稳定传热量的总和。
附加（修正）耗热量是由于围护结构的传热条件发生变化而对基本耗热量的修正。
修正耗热量包括朝向修正、风力修正和高度修正等二、围护结构传热耗热量：α)(w n j t t KF Q -=式中：j Q ——基本耗热量 W ;K ——传热系数 W/m 2·℃;F ——传热面积 m 2; n t ——冬季室内计算温度 ℃ ; w t ——供暖室外计算温度 ℃ ;α——围护结构的温差修正系数。
（地面传热计算：当围护结构是贴土的非保温地面时，其温差传热量为 )(w n d d pj d j t t F k Q -=••式中：d pj k •——非保温地面的平均传热系数 W/m 2·℃d F ——房间地面面积 m 2当房间仅有一面外墙时的d pj k • W/m 2·℃（表一）当房间有两面外墙时的d pj k • W/m 2·℃（表二）2.当房间有三面外墙时，需将房间先划分为两个相等的部分，每部分包含一个冷拐角。
供热工程负荷计算
高度附加耗热量
高度附加耗热量是考虑房屋高度对围护结构耗热量的影响而 附加的耗热量。
计算方法： 《暖通规范》规定： 1. 民用建筑筑和工业辅助建筑物(楼梯间除外)的高度附加率
，当房间高 度大于4m时，高出1m应附加2％，但总的附 加率不应大于15％。 2. 应注意:高度附加率，应附加于房间各围护结构基本耗热 量和其它附加(修正)耗热量的总和上。
td(℃) 3. 计 算门、 窗和 墙的耗 热量 时 ，应 采用 室内平 均温 度
tp.j=(tg+td)/2(℃)
Tg:工作地带涉及温度； Td:屋顶温度 td=tg+Δt(H-2)(式中Δt是室内空气垂直方向每米的 温度升高值,一般Δt=0.3～1.5℃/m).
工业厂房及辅助房屋的供暖设计热负荷计算
冷风侵入耗热量Q3
概念 • 在冬季受风压和热压作用下，冷空气从开启的外门侵入室内。把这部 分冷空气加热到室内温度所消耗的热量称为冷风侵入耗热量。 • 冷风侵入耗热量，可按下式计算:
Q‘3 0.278Vwcp（w tn t’ w）
• 冷风侵入耗热量可采用外门基本耗热量乘以表l—10的百 分数的简便方法进行计算,即
工业厂房及辅助房屋的供暖设计热负荷计算
围护结构基本耗热量 室内空气计算温度的确定
对于高度较高的生产厂房，通过上部围护结构的传热量增加。 • 层下高列超规过定采4m用的：建筑物或房间，冬季室内计算温度tn，应按
1. 计算地面的耗热量时，应采用工作地点的温度，tg(℃) 2. 计 算屋顶 和天 窗耗热 量时 ，应采 用屋 顶下的 温度 ，
单层厂房的大门开启冲入冷风耗热量Q3(w)
室内供暖系统的设计热负荷
tw ' ——供暖室外计算温度，℃ ； a ——温度修正系数 ；
一、室内计算温度 tn
室内计算温度：指距地面2m以内人们活动地区的 平均温度。
当人体衣着适宜，保暖量充分且处于安静状况时： 室内温度20 ℃比较舒服，18 ℃无冷感，15 ℃为明显 冷感温度界限。
二、供暖室外计算温度 t w
围护结构的热惰性原理
第十节 建筑节能及措施
我国是社会主义国家，能源的获取一方面依靠自己生 产，另一方面是通过等价交换，必须节约使用。我国 近些年用于建筑供暖、通风及空调等（包括用电）的 建筑能耗占总能耗的1/5~1/4，建筑的能耗指标是发达 国家的1.5倍。特别是在我国的“三北”地区，供暖的 能耗又占建筑能耗的一半以上，是建筑能耗的主要部 分，通常在这一部分的浪费最多，节能的潜力与效果 也最大。可见，建筑的供暖能耗在建筑节能工作中占 有重要地位。
因此，目前规范给出各城市的冬季平均风速 V 0 是对 应基准高度 ho =10m的数值。对于不同高度处h 的室 外风速 V h
可改写为下式
V
h
(
h
0.2
)V
10
ห้องสมุดไป่ตู้
0
0.631h0.2V
0
三、风压与热压共同作用
实际作用的冷风渗透现象，都是风压与热压共同作用 的结果。理论推导在风压与热压共同作用下，建筑物 各层各朝向的门窗冷风渗透量时，考虑了下列几个假 设条件
概述
供暖系统设计热负荷是供暖设计中最基本 的数据。它直接影响供暖系统方案的选择,供 暖管道管径和散热器等设备的确定，关系到供 暖系统的使用和经济效果。
第一节 供暖系统设计热负荷
'
t t 供室暖内系温统度的n设，计供热暖负系荷统：在指单在位设时计间室内外向温建度筑物w下供，给为的达热到量要Q求'。的
热负荷计算
热负荷：变化的值
设计热负荷：定值
供暖系统的设计热负荷
一般民用建筑（没有机械通风时）：
Q2 Q3 Q Q1
Q 设计热负荷 围护结构传热耗热量 Q1 冷风渗透耗热量 Q2 冷风侵入耗热量 Q3
供暖系统的设计热负荷
又由于：
j Q1, x Q1 Q1, j 围护结构基本耗热量 Q1, x 围护结构修正（附加）耗热量 Q1,
各层材料导热系数
见有关规范和设计手册
有封闭空气间层的围护结构传热系数确定：
见民规5.1.8-4
一些常用的围护结构的传热系数可直接 从《实用供热空调设计手册》查取
地面的传热系数K值
用平均传热系数法： 当围护物是贴土的非保温地面时，其温 差传热量计算式为：，
地面的传热系数K值
Qj , d kpj.dFd tn tw
《全国民用建筑工程设计技术措施暖通空调. 动力（2009） 2.5.2居住建筑的室内采暖计算温度，不应低 于表中的规定值
续上表
冬季空气集中加湿耗能较大， 延续我国供暖系统设计习惯，供暖 建筑不做湿度要求。
层高较高的建筑
层高超过4m的建筑物或房间，室内 温度分布不均匀，由于对流作用，使 顶部空气温度高于底部空气温度，通 过上部围护结构的传热量增加。由于 温度梯度的存在，tn的取法不一。应按 下列规定采用：
一、朝向修正耗热量的计算
需要修正的耗热量等于垂直的外围护 结构 (门、窗、外墙及屋顶的垂直部 分)的基本耗热量乘以相应的修正率。 朝向修正率xch的取值见有关资料 。
朝向修正率的确定
民规： 选用不同朝向的修正率： 北、东北、西北 0—10％； 东、西 -5% ； 东南、西南 -10％一-15％； 南-15％一-30％。
热负荷计算例题
热负荷计算例题题目: 热负荷计算例题一、热负荷计算概述热负荷计算是一种热效应分析法，将各种暖通空调设备的能耗估算到建筑结构的局部或全局，以便对未来的能源消耗有一个全面的了解。
热负荷计算是一种以平衡热流方式综合分析建筑热效果的有效方法。
二、热负荷计算的步骤1、列出建筑的结构元素，确定每个元素的地基类型、构造和保温性能等。
2、建立建筑物热性能指标体系，确定每个元素在每个季节的热物性，如温度、湿度、流量等。
3、根据季节温差中外散热系统操作状态，建立室内和外界空气交换系统计算模型4、根据地基参数，分析和评估建筑物地基热负荷，确定地面、墙面和屋顶的保温性能。
5、汇总热负荷的各种参数，同步进行热负荷的计算和分析。
6、检查预设的热性能指标预测值，判断热负荷计算结果是否符合预设热性能指标。
三、热负荷计算例题本题旨在针对西安某酒店中屋顶层的某一侧墙，用热负荷计算的方法给出室内热负荷的估算值。
1、建筑构造参数：建筑屋顶采用现浇水泥屋顶，保温层厚度为100mm，底层采用建筑玻璃，保温层厚度为100mm，外墙为50mm混凝土墙，保温层厚度为100mm，通风系统采用自然晒台；2、外界环境数据：西安地区为典型的室外温度季节性变化，夏季温度最高达38℃，最低达4℃，冬季温度最高达8℃，最低达-18℃，四季环境风速小于2.44m/s；3、室内环境数据：每半季的室内温度环境均维持在22.5℃~24.5℃，湿度维持在50%RH~60%RH，通风量3m3/h~5m3/h；4、结果分析：根据上述参数，我们可以得出如下估算室内热负荷值：在夏季，单位墙面热负荷最大值为158W/m2，最小值为71W/m2；在冬季，单位墙面热负荷最大值为116W/m2，最小值为48W/m2，室内空气换气量最大值为8.3m3/h，最小值为2.6m3/h。
四、总结热负荷计算是根据建筑结构元素的性能和外界环境数据，用模型法分析和预测建筑物热性能，给出合理的室内热负荷估算结果的一种工程计算方法。
