5.3 硬件乘法器
乘法器的工作原理
乘法器的工作原理
乘法器是一种用于实现数字乘法运算的电路或器件。
它将两个输入的数字进行相乘，并得到其乘积作为输出。
乘法器的工作原理基于逻辑门电路的组合与串联。
乘法器通常是由多个部分组成的，其中包括乘法器的位数、运算规则以及乘法器内部的逻辑门电路。
这些部分协同工作以实现精确且高效的乘法运算。
在一个典型的乘法器中，输入信号将首先被分为不同的位数。
每一位数将被独立处理，并最终合并以得到最终的乘积结果。
每个位数的处理过程包括了多个逻辑运算，例如与门、或门和异或门。
为了完成乘法运算，乘法器将两个输入位进行逐位相乘。
这里的位可以是二进制位，也可以是十进制位。
逐位相乘的方法可以通过一系列的逻辑门电路来实现。
这些逻辑门电路可以对输入位进行操作，并生成相乘位的输出。
在乘法器中，最低有效位（LSB）的运算最先进行。
在相邻的
位运算完成后，它们的结果会被以并行的方式传递给下一位的运算。
这样一直进行到最高有效位（MSB）的运算完成。
最后，所有位的乘法结果会被整合在一起，形成最终的乘积。
乘法器的性能取决于其位数和逻辑门电路的设计。
更高的位数会产生更精确的乘法结果，但也会增加乘法器的复杂性和功耗。
因此，在设计乘法器时需要权衡精确性和性能之间的关系。
总之，乘法器是一种通过组合逻辑门电路来实现数字乘法运算的电路或器件。
它将输入信号分解为不同的位数，并使用逻辑门电路逐位相乘。
最后，将每个位的乘法结果合并在一起，得到总体的乘积输出。
用硬件描述语言设计浮点乘法器(原码一位乘法) 课程设计
计算机科学与工程学院课程设计报告题目全称：用硬件描述语言设计浮点乘法器（原码一位乘法）课程名称：计算机组成原理指导老师：职称：（注：学生姓名填写按学生对该课程设计的贡献及工作量由高到底排列，分数按排名依次递减。
序号排位为“1”的学生成绩最高，排位为“10”的学生成绩最低。
）指导老师评语：指导签字：摘要硬件乘法器，其基础就是加法器结构，它已经是现代计算机中必不可少的一部分。
其大致可分为定点乘法器和浮点乘法器。
其中浮点数的格式较定点数格式复杂，硬件实现的成本较高，完成一次浮点四则运算的时间也比定点运算要长。
但浮点数比定点数的表示范围更宽，有效精度更高，因此更适合科学与工程计算的需要。
但要求计算精度较高时，往往采用浮点运算。
浮点乘法器设计（原码一位乘法）模型就是基于“移位和相加”的算法，设浮点数A=2^AE·AM,B=2^BE·BM,则A×B=2^(AE+BE)·(AM×BM)，即阶码相加，尾数相乘。
其运算步骤可以简单的归为（1）检测能否简化操作，并置结果数符（2）阶码相加（3）尾数相乘（4）乘积规格化等。
本论文第一章讲述了该课程设计的研究背景及意义及其理论依据和实验基础、课题的难点、重点、核心问题及方向。
第二章重点讲述了原码一位乘法实现浮点乘法器设计的原理、操作流程及课程设计实验数据和结果关键词：浮点乘法器、原码一位乘法、阶码、尾数目录第1章课题背景 (3)1.1研究背景 (3)1.1.1国内外的研究现状 (3)1.1.2理论依据和实验基础 (4)1.2课题的难点、重点、核心问题及方向 (4)1.3研究目的和意义 (5)第2章课题的需求分析 (6)2.1 课题对应软硬件系统的性能 (6)2.2业务流程 (6)2.3其他需求 (7)第3章课题的设计与实现 (8)3.1课程设计的理论基础 (8)3.2开发工具简介 (8)3.2.1硬件部分 (8)3.2.2软件部分 (8)3.3课程设计的框架和流程图 (8)3.4课程设计的实现 (10)3.4.1创建工程 (10)3.4.2设计输入 (10)3.4.3约束（引脚绑定） (12)3.4.4综合 (12)3.4.5实现 (12)3.4.6 下载 (14)3. 4.7开始测试 (14)3.5结论 (16)第4章结束语 (17)第1章课题背景1.1研究背景1.1.1国内外的研究现状今日由于科技的突飞猛进，使得在一个小小的晶片上，能够容纳上百万的电晶体。
乘法器原理
乘法器原理
乘法器是一种用于执行乘法运算的数字电路。
它通常由多个逻辑门、寄存器和时钟信号组成。
乘法器的主要原理是将两个输入数（被乘数和乘数）进行相乘，然后输出它们的乘积。
乘法器的输入是一系列位（比特），每个位代表一个二进制数。
这些输入位通过逻辑门来实现不同位上的相乘。
一般来说，较高位的输入乘数与较低位的被乘数相乘后，得到的乘积需要左移若干位。
这个左移操作可以通过使用寄存器和时钟信号来完成。
乘法器可以分为多种类型，其中最常见的是布斯乘法器和Wallace树乘法器。
布斯乘法器通过将被乘数和乘数进行分割，并使用部分积和约化乘法器来实现乘法运算。
Wallace树乘法
器是一种高效的乘法器类型，它通过将乘法操作转化为加法操作来提高运算速度。
这种乘法器通常使用布斯乘法器和连锁加法器来实现。
乘法器的输出是乘法的结果，通常也是一系列位（比特）。
输出可以进一步用于其他计算或者存储在寄存器中。
同时，乘法器也可以进一步扩展为多位乘法器，用于执行更大位数的乘法操作。
综上所述，乘法器是一种将两个输入数进行相乘的数字电路。
它的原理是利用逻辑门、寄存器和时钟信号来实现乘法运算。
乘法器可以分为不同类型，其中最常见的是布斯乘法器和
Wallace树乘法器。
乘法器的输出是乘法的结果，通常用于其他计算或者存储在寄存器中。
基于fpga八位硬件乘法器课程设计
基于FPGA的八位硬件乘法器课程设计，可以分以下几个步骤进行：
1. 确定设计要求：根据要求，设计一个能对两个八位二进制数进行乘法运算的硬件电路。
需要考虑到输入、输出、各种控制信号等。
2. 确定设计方案：根据设计要求，确定具体的设计方案。
可以使用Verilog语言进行描述，包括输入输出端口的定义、状态转移的描述等。
3. 编写Verilog代码：根据设计方案，编写Verilog代码。
代码需要对各种信号进行定义，并实现相应的逻辑功能。
4. 进行仿真：在编写完代码后，进行功能仿真。
可以使用ModelSim等仿真工具进行验证。
对代码进行仿真测试，在设计出现问题时可以及时进行调试和修改。
5. 进行综合和布局布线：通过综合和布局布线操作，将Verilog代码映射到FPGA芯片上，并生成bit文件，用于烧录到FPGA芯片中。
6. 进行验证：将bit文件烧录到FPGA芯片中，进行验证。
可以通过开发板上的按键等方式，输入两个八位二进制数并进行乘法运算，同时显示结果。
设计八位硬件乘法器需要了解数字电路设计基础知识和Verilog语言的使用。
同时，需要熟练掌握FPGA开发板的使用，以及相关的开发工具（如Quartus II等）的使用。
MSP430程序库十三硬件乘法器使用
MSP430程序库<十三>硬件乘法器使用硬件乘法器不占用CPU周期，有硬件实现，速度比软件实现的乘法速度快很多。
msp430f14x、msp430f16x中都含有硬件乘法器模块，方便用户需要速度的时候使用。
硬件介绍：在MSP430系列单片机中，硬件乘法器是外围模块，而不是CPU内核的一部分；所以它的活动与否与CPU的活动与否无关，它的寄存器和其他的外围寄存器一样通过CPU指令读写。
硬件乘法器模块支持一下功能：无符号乘法、有符号乘法、无符号乘加、有符号乘加；可以支持16*16 16*8 8*16 8*8bits的乘法。

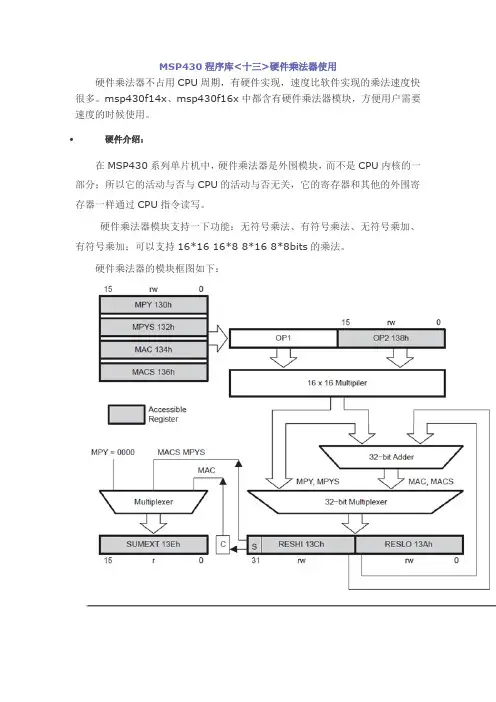

硬件乘法器的模块框图如下：硬件乘法器模块的四种操作类型(无符号乘法、有符号乘法、无符号乘加、有符号乘加)是由写入的第一个操作数的位置决定的。
这个模块有两个操作数寄存器：OP1和OP2、三个结果寄存器RESLO, RESHI, 和SUMEXT。
RESLO 寄存器存储结果的低字(低16位)；RESHI寄存器存储结果的高字(高16位)；SUMEXT寄存器存储结果的有关信息。
结果在3个时钟周期后即可完成；写入OP2后的下一条指令即可读取结果，有一种情况例外：用间接寻址方式访问结果。
用间接寻址方式访问结果时，读取结果之前需要有一条NOP指令。
操作数OP1有四个地址(MPY:0130h MPYS:0132h MAC:0134h MACS:0136h)，这四个寄存器用来选择乘法的操作模式。
写入第一个操作数寄存器决定用哪种操作：无符号用符号等，但是不启动相乘操作；写入第二个操作数寄存器启动相乘的操作。
计算完成后结果存入寄存器RESLO,RESHI, 和SUMEXT。
操作数1的四个地址对应的操作：四种操作模式下高位结果寄存器的内容如下：四种操作模式SUMEXT 寄存器的内容：连续乘法运算时，如果操作数1不需改变就可以运算，则可以不需要重新写入和以保存内容相同的数；但OP2必须重新写入以启动乘法运算。
fpga中做乘法
fpga中做乘法
FPGA中可以使用各种方法进行乘法，下面列举了几种常用的方法：
1. 逻辑门级乘法器：可以利用AND、OR、XOR等逻辑门实现简单的乘法运算。
例如，使用一系列AND运算将两个输入位相乘，再使用逻辑门将它们相加得到结果。
这种方法的优点是简单易实现，缺点是速度较慢。
2. Booth编码乘法器：Booth编码乘法器是一种基于查找表的乘法器，利用Booth编码对乘数进行编码，根据编码结果进行查表并得到部分积，再将部分积相加得到最终结果。
这种方法的优点是速度较快，缺点是复杂度较高。
3. 数字信号处理(DSP)乘法器：FPGA中通常会包含一些专门设计用于进行高速乘法运算的DSP乘法器。
这些乘法器通常具有高速、低功耗和占用较少逻辑资源等特点，非常适合在FPGA中实现乘法运算。
4. 基于硬件乘法器的乘法：某些FPGA芯片可能包含硬件乘法器，可以直接使用硬件乘法器进行乘法运算。
硬件乘法器通常具有非常高的速度和低的功耗，但会占用较多的资源。
需要根据具体的应用场景和性能要求选择适合的乘法方法。
5.4 硬件乘法器
1. 硬件乘法器步骤 第一操作数OP1，来源于寄存器MPY, MPYS, MAC或MACS之一。 写第二操作数OP2，写入完毕，乘法运算立即开始。 读结果，乘法结果存放在RESHI、RESLO及SUMEXT。 2. 硬件乘法器操作时的注意事项 第二个操作数写入完毕，乘法运算就开始。一般在取出结果之前插入 1~2条指令，以保证运算时间的需要。 在一个器件中只有一个硬件乘法器，如果遇到多处使用的情况，必须 在每一次使用完成后再进行下一次使用。 结果扩展寄存器（SUMEXT）内容，与运算类型及结果都有关系。 无论进行何种运算，只要操作数类型为8×8型，操作过程就要使用寄 存器的绝对地址，而不能使用符号形式。但是16×16位运算就可以使 用寄存器符号形式。 在最初两步操作，即传送第一及第二操作数给乘法器之间，不允许接 受中断请求。
第5章 MSP430单片机片内外围 章 单片机片内外围 模块
5.4 硬件乘法器
5.4.1 硬件乘法器的结构
硬件乘法器的特性：
能够实现16×16位、8×16位、16×8位或8×8 位运算。 支持无符号乘法（MPY）。 有符号乘法（MPYS）。 无符号乘加（MAC）。 有符号乘加（MACS）。
ห้องสมุดไป่ตู้
5.4.2 硬件乘法器寄存器
5.4.3 硬件乘法器的操作
硬件乘法寄存器的乘数来源于两个操作数寄存器OP1和OP2，OP1可来源于4 个寄存器MPY、MPYS、MAC及MACS，它们能确定乘法的类型。 乘法运算执行之后，一般需要4个周期数，结果暂存在紧接着的32位乘积寄存 器中。如果执行乘加运算，则将用到累加器ACC， 结果保存到硬件乘法器的3个16位寄存器中，即结果高字寄存器（RESHI）、 结果低字寄存器（RESLO）及结果扩张寄存器（SUMEXT）。
乘法器原理
乘法器原理乘法器原理是计算机科学中非常重要的原理，它是实现计算机高效计算的基础。
本文将详细介绍乘法器原理的相关知识，包括乘法器的基本概念、实现原理、应用场景等方面。
一、乘法器的基本概念乘法器是一种用于计算两个数的乘积的计算机硬件。
它是计算机中最常用的算术电路之一，可以用来进行乘法运算，是实现计算机高效计算的关键组件之一。
乘法器通常由多个门电路组成，其中最常用的是AND门、OR门和XOR门。
它的输入是两个二进制数，输出是它们的乘积。
乘法器的输出通常是一个二进制数，它的位数等于输入的两个二进制数的位数之和。
乘法器的输出可以通过一系列的加法器进行加法运算，从而得到最终的结果。
乘法器的性能取决于它的位宽、延迟和功耗等因素。
在实际应用中，乘法器的位宽通常是32位或64位，延迟时间通常在几个时钟周期内，功耗通常在几个瓦特以下。
二、乘法器的实现原理乘法器的实现原理可以分为两种，即基于布斯算法的乘法器和基于蒙哥马利算法的乘法器。
1、布斯算法乘法器布斯算法乘法器是一种基于移位和加法的乘法器。
它通过将一个数分解成多个部分，然后逐位进行计算，最后将它们相加得到最终结果。
布斯算法乘法器的核心是部分积的计算，它可以通过移位和相加操作来实现。
例如，假设要计算两个8位二进制数A和B的乘积，可以将A和B分别分解成4位二进制数A1、A0和B1、B0，然后按照如下方式计算部分积：P1 = A1 × B0P2 = A0 × B1P3 = A0 × B0P4 = A1 × B1最终的结果可以通过将这些部分积相加得到：P = P1 × 2^8 + P2 × 2^4 + P3 + P4 × 2^12布斯算法乘法器的主要优点是简单、易于实现，但它的缺点是速度较慢，需要多次移位和加法操作。
2、蒙哥马利算法乘法器蒙哥马利算法乘法器是一种基于模重复平方和模乘的算法。
它利用模运算的性质，将乘法转化为模运算和加法运算，从而减少了乘法器的复杂度和延迟时间。
什么是硬件乘法器
什么是硬件乘法器导读：我根据大家的需要整理了一份关于《什么是硬件乘法器》的内容，具体内容：硬件乘法器你听过吗?哈哈，我也是最近才听过这个词的。
下面将由我带大家一起来学习学习下吧，希望对大家有所收获!硬件乘法器，其基础就是加法器结构，它已经是现代计算机中必不...硬件乘法器你听过吗?哈哈，我也是最近才听过这个词的。
下面将由我带大家一起来学习学习下吧，希望对大家有所收获!硬件乘法器，其基础就是加法器结构，它已经是现代计算机中必不可少的一部分。
[1] 乘法器的模型就是基于"移位和相加"的算法。
在该算法中，乘法器中每一个比特位都会产生一个局部乘积。
第一个局部乘积由乘法器的LSB产生，第二个乘积由乘法器的第二位产生，以此类推。
如果相应的乘数比特位是1，那么局部乘积就是被乘数的值，如果相应的乘数比特位是0，那么局部乘积全为0。
每次局部乘积都向左移动一位。
乘法器可以用更普遍的方式来表示。
每个输入，局部乘积数，以及结果都被赋予了一个逻辑名称(如A1、A2、B1、B2)，而这些名称在电路原理图中就作为了信号名称。
在原理图的乘法例子中比较信号名称，就可以找到乘法电路的行为特性。
在乘法器电路中，乘数中的每一位都要和被乘数的每一位相与，并产生其相应的乘积位。
这些局部乘积要馈入到全加器的阵列中(合适的时候也可以用半加器)，同时加法器向左移位并表示出乘法结果。
最后得到的乘积项在CLA电路中相加。
注意，某些全加器电路会将信号带入到进位输入端(用于替代邻近位的进位)。
这就是一种全加器电路的应用;全加器将其输入端的任何三个比特相加。
随着乘数和被乘数位数的增加，乘法器电路中的加法器位树也要相应的增加。
通过研究CLA电路的特性，也可以在乘法器中开发出更快的加法阵列。
DSP中的专用硬件乘法器在DSPs中具有硬件连线逻辑的高速"与或"运算器(乘法器和累加器)，取两个操作数到乘法器中进行乘法运算，并将乘积累加到累加器中，这些操作都可以在单个周期内完成。
乘法器ad534的输出公式及基本接法
乘法器ad534的输出公式及基本接法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在电子电路中，乘法器ad534是一种常用的器件，它可以实现多种信号的乘法运算。
什么是硬件乘法器(20210108120425)
什么Jt硬件乘法器导读：我根据大家的需要整理了一份关于《什么是硬件乘法器》的内容，具体内容：硬件乘法器你听过吗?哈哈，我也是最近才听过这个词的。
下面将由我带大家一起来学习学习下吧，希望对大家有所收获!硬件乘法器, 其基础就是加法器结构，它已经是现代计算机中必不...硬件乘法器你听过吗?哈哈，我也是最近才听过这个词的。
下面将由我带大家一起来学习学习下吧，希望对大家有所收获！硬件乘法器，其基础就是加法器结构，它已经是现代计算机中必不可少的一部分。
［11乘法器的模型就是基于〃移位和相加〃的算法。
在该算法中, 乘法器中每一个比特位都会产生一个局部乘积。
第一个局部乘积由乘法器的LSB产生，第二个乘积由乘法器的第二位产生，以此类推。
如果相应的乘数比特位是1,那么局部乘积就是被乘数的值，如果相应的乘数比特位是0,那么局部乘积全为0。
每次局部乘积都向左移动一位。
乘法器可以用更普遍的方式来表示。
每个输入，局部乘积数，以及结果都被赋予了一个逻辑名称（如Al、A2、Bl、B2）,而这些名称在电路原理图中就作为了信号需称。
在原理图的乘法例子中比较信号名称，就可以找到乘法电路的行为特性。
在乘法器电路中，乘数中的每一位都要和被乘数的每一位相与，并产生其相应的乘积位。
这些局部乘积要馈入到全加器的阵列中（合适的时候也可以用半加器），同时加法器向左移位并表示出乘法结果。
最后得到的乘积项在CLA电路中相加。
注意，某些全加器电路会将信号带入到进位输入端（用于替代邻近位的进位）。
这就是一种全加器电路的应用；全加器将其输入端的任何三个比特相加。
随着乘数和被乘数位数的增加，乘法器电路中的加法器位树也要相应的增加。
通过研究CLA电路的特性，也可以在乘法器中开发出更快的加法阵列。
DSP中的专用硬件乘法器在DSPs中具有硬件连线逻辑的高速〃与或〃运算器（乘法器和累加器）, 取两个操作数到乘法器中进行乘法运算，并将乘积累加到累加器中，这些操作都可以在单个周期内完成。
乘法器介绍与应用
乘法器介绍与应用乘法器介绍与应用什么是乘法器乘法器是一种关键的电子元件，用于进行乘法运算。
它可以将两个输入信号相乘，然后输出它们的乘积。
乘法器的应用非常广泛，下面列举了一些常见的乘法器应用。
应用一：数字信号处理在数字信号处理中，乘法器被广泛用于滤波、调制和解调等方面。
通过调整乘法器的输入信号幅度和相位，能够实现不同的滤波和调制效果。
乘法器在数字信号处理中起到了至关重要的作用，能够有效地处理不同类型的信号。
应用二：数字通信乘法器在数字通信系统中也扮演着重要角色。
例如，乘法器可以用于计算调制信号的相干检测，即将接收到的信号与本地振荡器的信号进行相乘，从而得到调制信号的幅度和相位信息。
这样可以有效地还原原始信号，实现高质量的通信。
应用三：嵌入式系统在嵌入式系统中，乘法器常常用于实现复杂的算法和运算。
例如，乘法器可以用于实现数字滤波器，提高系统的性能和精度。
此外，乘法器还可以用于实现快速傅里叶变换（FFT）等算法，用于信号处理和频谱分析。
应用四：计算机体系结构在计算机体系结构中，乘法器是CPU中的重要组成部分。
乘法器用于执行大量的浮点数乘法运算，例如矩阵乘法、向量乘法等。
乘法器的性能和精度对计算机的运算速度和结果的准确性起到至关重要的作用。
总结乘法器是一种重要的电子元件，广泛应用于数字信号处理、数字通信、嵌入式系统和计算机体系结构等领域。
它能够实现复杂的算法和运算，提高系统性能和精度。
乘法器的应用将继续推动科技的发展和进步。
应用五：功率放大器在功率放大器中，乘法器被用于调节信号的幅度。
通过输入一个较小的信号和一个调制信号，乘法器可以将调制信号的幅度放大，从而达到增强信号功率的效果。
这种应用在音频放大器和射频放大器中非常常见，能够提供更大的输出功率。
应用六：虚拟现实在虚拟现实技术中，乘法器被用于计算相机和虚拟模型之间的投影关系。
通过将相机的位置和姿态与虚拟模型的位置和大小相乘，可以得出虚拟模型在显示屏上的投影位置。
ARM单片机的硬件乘法器在软件滤波中的应用
２ ０８ 年 ９ 月 ０
ＡＲＭ 单 片 机 的硬 件乘 法 器在 软 件 滤 波 中的应 用
李 莉
（ 原大学 太 摘 机电工程系 ， 山西 太原 ０００ ） ３ ０９
要 ： Ａ 转 换 中利 用 ３ 位 Ａ 在 Ｄ ２ ＲＭ 单 片 机 的 硬件 乘 法 器 实现 低 通 滤 波 ； 种 滤 波 方 法 包括 算 法确 定 、 此
远 低于 ５ Ｈｚ ０ 的低通 滤波器 来滤 除工频 干扰 。
８ Ｏｌ ｌ ’ Ｏ
１‘ ０
假设 输入 信号 为 （ ）输 出信 号 为 Ｙ ）则 ｔ， （ ，
Ｒ Ｃ低通 滤 波 器 的表 达 式 为 ：＿ （ ］ ｚ ｙ ） ［ ＋ｙ
．
Ｆｅ ｕｎ ｙ ｒｄ ｓｃ ｒｑ ｅ ｃ （ ／ ｅ ） ｅ
图 Ｉ ５Ｈ 幅 度衰 减 ０ｚ 表 １ 幅 度 衰 减 表
（ ） ６ ｔ ， 中 ｒ为时 间常数 。 ｔ ＝５（）其
经 离散化后 ， 上式 变为 ： ｒ Ｙ ｔ ～Ｙ ｋ一１ ］￣ ＋ｙ ｋ ＝ｚ（ ） （ ） ［（） （ ） ／ｘ ｔ （） ｔ １
△ 为采 样 时间间隔 ， ｔ ｋ为归一 化 时间 。
所 以系统 的传 递 函数 为 ：
Ｈ（ ＝ （） ４
降低系统 开 销 ， 高 程 序 效 率 ， 用 定 点 小 数 表 提 采 示形 式进行 乘法运 算是最 佳选择 。 Ｒ Ａ Ｍ 单 片 机ｌ 是 一 种 ３ ３ ｊ ２位 精 简 指 令 集
EDA课设八位硬件乘法器
8位硬件乘法器一、设计目的①学习移位相加时序式乘法器的设计方法②学习层次化设计方法③学习原理图调用VHDL模块方法④熟悉EDA仿真分析方法二、设计原理（1）设计原理由加法器构成的时序逻辑方式的乘法器的原理是，通过逐项移位相加原理来实现，从被乘数的最低位开始，若为，若为1，则乘数左移与上一次和相加；若为0，左移后以全零相加，直至被乘数的最高位。
在下图中。
ARICTL是乘法运算控制电路，它的START信号的上升沿与高电平有两个功能，即16位寄存器清0和被乘数A向移位寄存器SREG8B加载；它的低电平则作为乘法使能信号。
CLK为乘法时钟信号，当被乘数加载于8位右移寄存器SEG8B后，在时钟同步下由低位至高位逐位移出，当其为1时，与门ANDARITH打开，8位乘数B在同一节拍进入8位加法器，与上一节拍锁存在16位锁存器REG26B中的高8位进行相加，其和在下一时钟节拍的上升沿被锁存进此锁存器；而当被乘数的移出位为0时，与门全0输出。
如此往复，直至8个时钟脉冲后，乘法运算过程中止，此时REG16B的输出值即为最后乘积。
原理图如下：（2）乘法器中各模块（电路的总体框图）说明:此电路由五部分组成它们，分别是控制器，锁存器，寄存器，乘法器，加法器。
1控制器是一个乘法器的控制模块，用来接受实验系统上的连续脉冲。
2锁存器起锁存的作用，它可以锁存8位乘数。
3移位寄存器起移位的作用，便于被乘数可以逐位移出。
4乘法器功能类似一个特殊的与非门。
5加法器用于8位乘数和高8位相加。
三、选择器件与功能模块选择器件：SREG8B(移位寄存器)REG16B(16位琐存器)ARICTL（运算控制器）ANDARITH(1位乘法器)ADDER8B（8位加法器）数码管（显示结果）功能模块：1．8位右移寄存器SREG8BLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SREG8 IS PORT ( CLK : IN STD_LOGIC; LOAD : IN STD_LOGIC;DIN : IN STD_LOGIC_VECTOR(7 DOWNTO 0);EN:IN STD_LOGIC;QB : OUT STD_LOGIC );END SREG8;ARCHITECTURE behave OF SREG8 ISSIGNAL REG8 : STD_LOGIC_VECTOR(7 DOWNTO 0);BEGINPROCESS (CLK,LOAD,EN)BEGINIF EN='1' THENIF LOAD = '1' THEN REG8 <= DIN;ELSIF CLK'EVENT AND CLK = '1' THENREG8(6 DOWNTO 0) <= REG8(7 DOWNTO 1);END IF;END IF;END PROCESS;QB <= REG8(0);END behave;时序仿真图：2. 8为加法器ADDER8BLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY adder8 ISPORT(B, A : IN STD_LOGIC_VECTOR(7 DOWNTO 0); S : OUT STD_LOGIC_VECTOR(8 DOWNTO 0));END adder8;ARCHITECTURE behave OF adder8 ISBEGINS <= '0'&A + B ;END behave;时序仿真图：3. 选通与门模块：ANDARITHLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY andarith ISPORT ( ABIN : IN STD_LOGIC;DIN : IN STD_LOGIC_VECTOR(7 DOWNTO 0); DOUT : OUT STD_LOGIC_VECTOR(7 DOWNTO 0) ); END andarith;ARCHITECTURE behave OF andarith ISBEGINPROCESS(ABIN, DIN)BEGINFOR I IN 0 TO 7 LOOPDOUT(I) <= DIN(I) AND ABIN;END LOOP;END PROCESS;END behave;时序仿真图：4. 16为锁存寄存器REG16LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY REG16 IS PORT ( CLK,CLR,EN : IN STD_LOGIC;D : IN STD_LOGIC_VECTOR(8 DOWNTO 0);Q : OUT STD_LOGIC_VECTOR(15 DOWNTO 0) );END REG16;ARCHITECTURE behave OF REG16 ISSIGNAL R16S : STD_LOGIC_VECTOR(15 DOWNTO 0); BEGINPROCESS(CLK, CLR,EN)BEGINIF EN='1' THENIF CLR = '1' THEN R16S <= (OTHERS =>'0') ;ELSIF CLK'EVENT AND CLK='1' THENR16S(6 DOWNTO 0) <= R16S(7 DOWNTO 1); R16S(15 DOWNTO 7) <= D;END IF;END IF;END PROCESS;Q <= R16S;END behave;时序仿真图：5.运算控制器ARICTLLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY arictl ISPORT ( CLK:IN STD_LOGIC; START:IN STD_LOGIC;CLKOUT:OUT STD_LOGIC; RSTALL:OUT STD_LOGIC;ARIEND:OUT STD_LOGIC);END ENTITY arictl;ARCHITECTURE ART5 OF arictl ISSIGNAL CNT4B:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINRSTALL<=START;PROCESS (CLK,START)BEGINIF START = '1'THEN CNT4B<="0000";ELSIF CLK'EVENT AND CLK='1' THENIF CNT4B<8 THENCNT4B<=CNT4B+1;END IF;END IF;END PROCESS;PROCESS (CLK,CNT4B,START)BEGINIF START = '0' THENIF CNT4B<8 THENCLKOUT <=CLK; ARIEND<= '0';ELSE CLKOUT<='0';ARIEND<= '1';END IF;ELSE CLKOUT<=CLK; ARIEND<= '0'; END IF;END PROCESS;END ARCHITECTURE ART5;时序仿真图：四、实验数据记录及结果实验电路图：引脚分布图：仿真结果：进行仿真时，先分别将A,B置数，之后将置入的数据锁存，摁下控制CLK的按钮进行计算，当最左边灯亮起时则为运算结束，左边灯为结果。
乘法器工作原理
乘法器工作原理
乘法器是一种用于进行乘法运算的电子元件或电路。
它的工作原理基于二进制乘法算法，并通过逻辑门、触发器、加法器等组合逻辑电路的实现。
乘法器通常由多个部分组成，包括乘法操作单元、加法器、部分积生成器和积累器。
乘法操作单元是乘法器的核心部分，它用于对输入的两个二进制数进行逐位相乘。
乘法操作单元通常由与门、异或门和与非门组成，通过对二进制数的各位进行与、异或和与非运算，生成乘积的各位。
加法器用于对乘积的各位进行相加。
在乘法操作单元中，生成的各位乘积在加法器中进行相加，并将进位传递给下一位。
这样，就可以得到完整的乘法结果。
部分积生成器的作用是将乘法操作单元的输出整理成方便相加的形式。
它常使用位移寄存器或移位寄存器来实现，对每一位的乘积进行相应的位移，以便将乘法操作单元输出的部分积加到正确的位置上。
积累器用于存储并累加相乘后的部分积，最终得到完整的乘法结果。
积累器通常是一组触发器或寄存器，每一位保存一个位乘积，并通过时钟信号进行更新和累加操作。
通过组合以上的部件，乘法器可以按照二进制乘法算法对输入
的两个二进制数进行相乘，并输出对应的乘积。
乘法器可以应用于各种数字电路和计算机系统中，例如乘法指令执行、信号处理和图像处理等领域。
MSP430F5438 32位硬件硬件乘法器的介绍和使用详细概述
MSP430F5438 32位硬件硬件乘法器的介绍和使用详细概述
32 位硬件乘法器是一个并行器件，而不是CPU 内核的一部分。
这也就意味着：它在工作时不会涉及CPU 的活动。
硬件乘法寄存器是可以通过CPU 汇编指令的读或着写进行操作。
硬件乘法器特点：
○无符号乘法；
○有符号乘法；
○无符号乘加操作；
○由符号乘加操作；
○8 位，16 位，24 位，和32 位操作数；
○整数乘法
○小数乘法
○8位和16 位操作数与16 位硬件乘法器兼容；
○8位和24 位在没有符号位扩展的情况下，依然可以进行乘法操作；
硬件乘法器结构图：
硬件乘法器支持8 位，16 位，24 位，32 位无符号操作数，有符号操作数，无符号乘、加操作和有符号乘、加操作。
操作数的大小，可以通过对"字"或者"字节"的定义来确定。
操作数的类型可以通过第一个操作数的写入进行选择。
硬件乘法器有两个32 位操作数寄存器，操作数OP1 和操作数OP2，以及一个64 位结果寄存器，而这个寄存器需要使用RES0 和RES3 寄存器。
为了兼容16 X 16 硬件乘法器，8 位或者16 位操作数的结果需要使用RESL0,RESL1 和SUMNEXT这三个寄存器。
RESL0 用于存储16 X 16 结果的低“字”，RESL1 用于存储16 X 16 结果的高“字”。
以及SUMEXT 用于存储结果的信息。
硬件乘法器操作：。
硬件乘法器原理
硬件乘法器原理今天来聊聊硬件乘法器原理，这个原理还挺有趣的呢。
咱们先从一个生活现象说起吧。
比如说，你去超市买东西，苹果3块钱一个，你要买5个，那我们很快就能算出要花15元。
这个计算过程看起来很简单，其实和硬件乘法器的原理有一些相通的地方呢。
硬件乘法器就像是一个非常聪明的小工匠，不过这个小工匠只能依照特定的规则做事。
在计算机或者其他数字电路里，我们有0和1这样的数字，就像开关的开与关一样简单。
那硬件乘法器是怎么用0和1来做乘法的呢？打个比方吧，假如我们把乘数和被乘数以二进制数看，就像是只有两种不同长度的小木棒，1对应的木棒长一点，0对应的木棒基本就没有长度。
硬件乘法器会根据特定的电路结构，按照像摆积木一样的规则，将这些代表不同数字的“小木棒”组合起来。
这个电路结构呢，就巧妙地用到了逻辑门，逻辑门就像是一个个小小的守门员，根据输入的信号（也就是那些0和1），准确地放出或者拦住信号的通过，从而经过一系列的组合后得出乘法结果。
老实说，我一开始也不明白这个逻辑门在乘法器里是怎么个具体的运行法。
这就要说到我学习过程中的一些思考了。
我就对着那些电路原理图看了又看，后来明白了逻辑门其实都是根据最基本的与、或、非运算规则来把关的。
就好比是有不同规则的水闸，根据水位（信号）的高低（1或者0）来放水或者存水（信号的通过或者阻拦）。
有意思的是，硬件乘法器在实际应用里那可是无处不在。
比如你的手机，手机CPU在进行图像处理时，图像里每个像素点进行亮度或者色彩的计算，往往都需要用到乘法。
还有在金融领域，各种利息计算、交易金额计算等，很多底层运算都是仰仗硬件乘法器在背后默默计算的。
说到这里，你可能会问，那硬件乘法器有缺点吗？当然有啦。
硬件乘法器的性能会受到电路制造工艺的影响。
比如说制造工艺越精密，它的运算速度会越快，但是成本也就越高。
而且如果输入的数字太大，电路就需要更多的资源和时间去运算。
不过对于我们这些想要深入弄懂它的人来说，理解硬件乘法器原理其实就是打开了一扇通向数字电路神奇世界的大门。
十进制硬件乘法器
十进制硬件乘法器
十进制硬件乘法器是一种专门用于执行十进制数乘法运算的硬件设备，它通过优化算法和电路设计来提高乘法运算的速度和效率。
在了解十进制硬件乘法器的设计和实现之前，我们先回顾一下基本的乘法过程。
对于十进制乘法，我们通常使用9x9乘法表来辅助计算。
而在计算机中，乘法通常是以二进制的形式进行的，因为二进制乘法只需要根据乘数位是1还是0来决定是否将另一个数累加到结果中，这使得二进制乘法非常适合用硬件来实现。
现代计算机的中央处理器（CPU）通常都包含有硬件乘法器或硬件乘加器，这些硬件乘法器可以快速执行乘法运算，大大提高了处理器的运算能力。
例如，英特尔酷睿系列CPU在其架构图中就明确标有乘法器的存在。
此外，FPGA（现场可编程门阵列）中也包含有硬件乘法器资源，这些乘法器是FPGA厂商用硬件实现的，它们的数量有限，使用时需要参考芯片手册。
在FPGA设计中，直接调用乘法器IP核来实现乘法运算是一种常见的做法。
综上所述，十进制硬件乘法器是通过特定的硬件设计来实现十进制数的快速乘法运算，它们在现代计算机和其他数字逻辑设备中发挥着重要作用，提高了数据处理的效率和速度。
mcu硬件乘除法
mcu硬件乘除法【原创实用版】目录1.MCU 硬件乘除法的概念和原理2.MCU 硬件乘除法的实现方法3.MCU 硬件乘除法的优势和应用正文【1.MCU 硬件乘除法的概念和原理】MCU（Microcontroller Unit，微控制器单元）硬件乘除法是指微控制器内部的硬件电路可以直接执行乘法和除法运算，而无需通过软件算法来实现。
这种硬件级别的运算方式大大提高了运算速度和效率，对于需要进行大量乘除运算的应用有着重要的意义。
乘法和除法的原理都是基于二进制数的运算。
乘法是将两个二进制数的每一位相乘，然后根据乘积的位数进行进位操作，最后将所有乘积相加得到结果。
除法则是将被除数不断减去除数，直到结果为零或者小于除数，记录下每次操作的商和余数，最后将商拼接起来得到结果。
【2.MCU 硬件乘除法的实现方法】MCU 硬件乘除法的实现方法主要有两种：一种是通过硬件乘法器和硬件除法器来实现，另一种是通过查找表（Look-up Table，LUT）来实现。
硬件乘法器和硬件除法器是通过电路设计实现乘法和除法运算的，其优点是速度快，效率高，缺点是硬件资源占用较多。
硬件乘法器和硬件除法器通常集成在 MCU 内部的算术逻辑单元（Arithmetic Logic Unit，ALU）中。
查找表（LUT）是一种存储乘法和除法结果的表格，通过查询表格得到乘法和除法的结果。
查找表的优点是硬件资源占用少，缺点是查询时间较长，速度相对较慢。
【3.MCU 硬件乘除法的优势和应用】MCU 硬件乘除法具有速度快、效率高、精度高等优点，广泛应用于需要大量乘除运算的场景，如音频、视频处理、图像处理、通信等领域。
随着 MCU 性能的不断提升，硬件乘除法的速度和效率也在不断提高，对于各类应用的需求都能满足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.4 硬件乘法器
5.4.1 硬件乘法器的结构
硬件乘法器的特性：
能够实现16×16位、8×16位、16×8位或8×8 位运算。 支持无符号乘法（MPY）。 有符号乘法（MPYS）。 无符号乘加（MAC）。 有符号乘加（MACS）。
5.4.2 硬件乘法器寄存器
5.4.3 硬件乘法器的操作
硬件乘法寄存器的乘数来源于两个操作数寄存器OP1和OP2，OP1可来源于4 个寄存器MPY、MPYS、MAC及MACS，它们能确定乘法的类型。 乘法运算执行之后，一般需要4个周期数，结果暂存在紧接着的32位乘积寄存 器中。如果执行乘加运算，则将用到累加器ACC， 结果保存到硬件乘法器的3个16位寄存器中，即结果高字寄存器（RESHI）、 结果低字寄存器（RESLO）及结果扩张寄存器（SUMEXT）。
5.4.4 硬件乘法器的举例
例1：8×8无符号乘法运算，乘积放在R8和R9中。 #include <msp430x44x.h> MOV #0，&RESLO ；清结果寄存器 MOV #0，&RESHI； MOV . B #012h，&0130h ； 第一操作数 MOV . B #034h，&0138h ； 第一操作数 NOP NOP MOV &RESLO，R8；读结果，将结果低字节存入R8 MOV &RESHI，R9；读结果，将结果高字节存入R9 RET
1. 硬件乘法器步骤 第一操作数OP1，来源于寄存器MPY, MPYS, MAC或MACS之一。 写第二操作数OP2，写入完毕，乘法运算立即开始。 读结果，乘法结果存放在RESHI、RESLO及SUMEXT。 2. 硬件乘法器操作时的注意事项 第二个操作数写入完毕，乘法运算就开始。一般在取出结果之前插入 1~2条指令，以保证运算时间的需要。 在一个器件中只有一个硬件乘法器，如果遇到多处使用的情况，必须 在每一次使用完成后再进行下一次使用。 结果扩展寄存器（SUMEXT）内容，与运算类型及结果都有关系。 无论进行何种运算，只要操作数类型为8×8型，操作过程就要使用寄 存器的绝对地址，而不能使用符号形式。但是16×16位运算就可以使 用寄存器符号形式。 在最初两步操作，即传送第一及第二操作数给乘法器之间，不允许接 受中断请求。
