调速回路
可见回路中的kv不受负载的 影响，只要加大液压缸的 面积A1减少泵的泄漏就可 能提高速度刚性。 4、应用场合： 适用于负载功率大，运 动速度高的场合，如推土 机、升降机、插床、拉床 等。
二、泵—缸式闭式调速回路
1-- 辅助泵 2-- 溢流阀 3-- 换向阀 a 7 4-- 液动阀 5-- 单向阀 b 6-- 安全阀 7-- 变量泵 6 5 9 8 8-- 安全阀 4 9-- 单向阀
工作原理：通过流量控制阀控制流入执行元件或从 执行元件流出的流量以调节其速度。 按其在工作中泵出口压力是否随负载变化分为：
{ 变压式节流调速回路：旁路
定压式节流调速回路：进口、出口
（一）定压式节流调速回路：
定量泵+溢流阀，泵压力经溢流阀调定不随负载而 变。 1、进油节流调速回路 如图，pp、qp一定， 通过调节节流口的 大小，改变进入液 压缸的流量，即可 调节缸的速度。泵 多余流量经溢流阀 回油箱，故无溢流 阀则不能调速。
4、应用场合：适用于对运动平稳性要求较高，功率较大 的系统如插、拉、刨等机床的主运动系统。
第三节 容积调速回路
工作原理：通过改变回路中变量泵或变量马达的排量来调节 执行元件的运动速度。 特点：此回路，由于液压泵输出的油液直接进入执行元件， 没有溢流损失和节流损失，而且工件压力随负载变化而变化， 因而效率高，发热少。 缺点：变量泵和变量马达结构比较复杂，成本较高。 使用场合：用于负载功率大，运动速度高的液压系统中如拉 床、龙门刨床系统、工程机械、矿山机械等. 分类：1）按油液循环方式不同，分为：开式、闭式。
液压缸的输出功率：
P1=F*v=p1*q1=(qp- q)p1
液压传动第8章-调速回路new
10
(三)、回路速度刚性：活塞运动速度受负 载影响旳程度，它是回路对负载变化抗 衡能力旳一种阐明。
某处旳斜率↓→kv↑→机械特征越硬→活塞 运动速度受负载变化旳影响↓→活塞在负载下 旳运动越平稳。
11
影响kv旳原因： 1、当AT1不变时，F↓→kv↑ 2、当F不变时，AT1↓→kv↑ 3、pp↑或A1↑或φ↓→ kv↑ (pp，A1，φ旳变化受其他条件旳限制)
25
29
三、节流调速回路工作性能旳改善
使用节流阀旳节流调速回路，机械 特征都比较软，变载下旳运动平稳性都 比较差。为了克服这一缺陷，回路中旳 流量控制元件能够改用调速阀或溢流节 流阀。
上述这些性能上旳改善都是以加大 整个流量控制阀旳工作压差为代价旳 （一般工作压差至少须0.5MPa，高压调 速阀则须1MPa）。
46
§7-4 三类调速回路旳比较和选用
一、调速回路旳比较 液压系统中旳调速回路应能满足如下旳某
些要求，这些要求是评选调速回路旳根据。 1、能在要求旳调速范围内调整执行元件旳工作
速度。 2、在负载变化时，已调好旳速度变化愈小愈好，
并应在允许旳范围内变化。 3、具有驱动执行元件所需旳力或转矩。 4、使功率损失尽量小，效率尽量高，发烧尽量
式中：Rp — 变量泵旳调整范围； q — tmax 变量泵旳最大理论流量。
34
(二)、泵 — 缸式闭式容积调速回路
1、辅助泵 2、溢流阀 3、换向阀 4、液动阀 5、单向阀 6、安全阀 7、变量泵 8、安全阀 9、单向阀
37
35
某些元件在回路中旳作用
1、双向变量泵：除了给液压缸供给所需旳 油液外，还能够变化输油方向，使液压 缸运动换向(换向过程比使用换向阀平稳， 但换向时间长)。
调速回路
一、2. 1变量泵-定量马达（或缸）容积调速回路
一、2. 2定量泵-变量马达容积调速回路
一、2. 3变量泵-变量马达容积调速回路
一、3. 容积节流调速回路
速度控制回路
概述
q 液压缸: v A q 马达: n V
调速回路 增速回路
A C, q , v . q , V , n
换速回路
一、调速回路
一、1.节流调速回路
通过改变节流口的通流截面积来调节流量
一、1.1进口节流调速回路
1.系统组成 定量泵、节流阀、溢流阀 和执行元件。 2.工作原理:定压式节流调速回路
调节AT ， q1 变，v变。
变压式节回路
通过改变变量泵或变量马达的排量来调节 执行元件的速度。 优点：效率高、发热小。 （没有溢流损失和节流损失） 缺点：结构复杂，成本高。 应用：大功率系统。 开式回路：执行元件排油回油箱 闭式回路：回油直接进泵吸口。 副油箱（补油）
优点：结构简单、价格低廉。 缺点：效率低。 应用：负载变化不大，低速、小功率的场合。
一、1.2 回油节流调速回路
特点：定压式节流调速回路 速度-负载特性同进口 节流调速回路一样。 区别： 1.有背压，运动平稳性好。 2.能承受负值负载。 3.发热影响小。
一、1.3 旁路节流调速回路
qp q1 qT
调速回路的调速原理

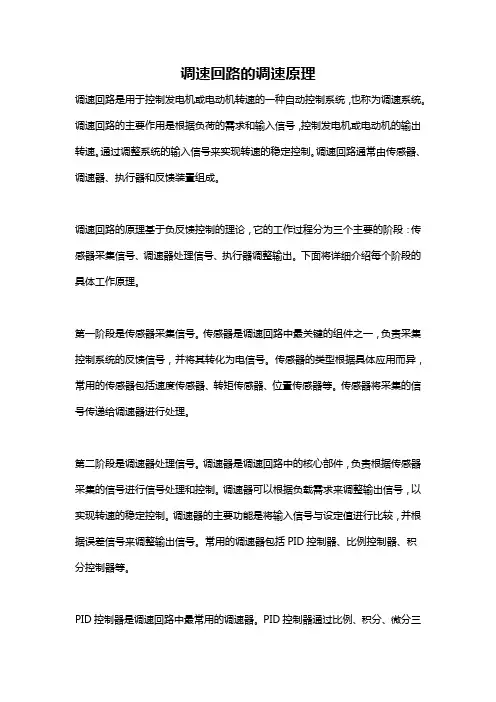

调速回路的调速原理调速回路是用于控制发电机或电动机转速的一种自动控制系统，也称为调速系统。
调速回路的主要作用是根据负荷的需求和输入信号，控制发电机或电动机的输出转速。
通过调整系统的输入信号来实现转速的稳定控制。
调速回路通常由传感器、调速器、执行器和反馈装置组成。
调速回路的原理基于负反馈控制的理论，它的工作过程分为三个主要的阶段：传感器采集信号、调速器处理信号、执行器调整输出。
下面将详细介绍每个阶段的具体工作原理。
第一阶段是传感器采集信号。
传感器是调速回路中最关键的组件之一，负责采集控制系统的反馈信号，并将其转化为电信号。
传感器的类型根据具体应用而异，常用的传感器包括速度传感器、转矩传感器、位置传感器等。
传感器将采集的信号传递给调速器进行处理。
第二阶段是调速器处理信号。
调速器是调速回路中的核心部件，负责根据传感器采集的信号进行信号处理和控制。
调速器可以根据负载需求来调整输出信号，以实现转速的稳定控制。
调速器的主要功能是将输入信号与设定值进行比较，并根据误差信号来调整输出信号。
常用的调速器包括PID控制器、比例控制器、积分控制器等。
PID控制器是调速回路中最常用的调速器。
PID控制器通过比例、积分、微分三个部分的组合来实现系统的稳定控制。
比例部分用于根据误差信号调整输出信号的大小，积分部分用于累积误差信号并进行补偿，微分部分用于预测误差信号的变化趋势。
PID控制器可以根据系统的实际情况进行参数调整，以满足转速控制的要求。
第三阶段是执行器调整输出。
执行器是调速回路中的最后一环，负责将调速器输出的信号转化为对发电机或电动机的控制操作。
执行器可以是继电器、电磁阀、变频器等，根据具体应用而定。
执行器的主要作用是调整发电机或电动机的输出功率，以实现转速的稳定控制。
除了上述三个主要阶段，调速回路中还需要有反馈装置来测量实际的转速，并将其与调速器输出的信号进行比较，以实现闭环控制。
反馈装置通常是速度计或编码器，用于测量实际转速，并将测量值送回调速器进行处理。
(液压与气压传动)第8章调速回路
定压式进口节流调速回路 的机械特性
8
第八章 调速回路
速度刚性
活塞运动速度受负载影响的程度，可以用回路速度刚性这个指标来评定， 速度刚性kv是回路对负载变化抗衡能力的一种说明，它是机械特性曲线 上某点处斜率的倒数。
有溢流是这种调速回路能够正 常工作的必要条件。
6
a）
b）
定压式节流调速回路 a）进口节流式 b）出口节流式
第八章 调速回路
机械特性
液压缸速度与外负载的关系：
v q1 A1
p1A1 F
q1 CAT1pT1 CAT1 pp p1
式中:
v——活塞运动速度； q1——流入液压缸的流量； A1——液压缸工作腔有效工作面积；
3）实现压力控制的方便性。进油节流调速回路中，进油腔的压力将随负载而变化， 当工作部件碰到死挡块而停止后，其压力将升到溢流阀的调定压力，利用这一压力 变化来实现压力控制是很方便的。但在回油节流调速回路中，只有回油腔的压力才 会随负载变化，当工作部件碰到死挡块后，其压力将降至零，利用这一压力变化来 实现压力控制比较麻烦，故一般较少采用。
功率特性
调速回路的功率特性是以其自身的功率损失(不包括液压泵、液压缸和管 路中的功率损失)、功率损失分配情况和效率来表达的。
定压式进口节流调速回路的输入功率(即定量泵的输出功率)、输出功率
和功率损失分别为
Ppppqp
式中，Pp为回路的输入功率；P1为 回路的输出功率；ΔP为回路的功率
P1p1q1
损失；qp为液压泵在供油压力pp下
前两种调速回路由于在工作中回路的供油压力不随负载变化而变化，故 又称为定压式节流调速回路；而旁路节流调速回路中，由于回路的供油 压力随负载的变化而变化，故又称为变压式节流调速回路。
7.3液压速度控制回路——【液压传动与气动技术】
液压缸
变量泵
安全阀 定量液压马达
安全阀
背压阀
变量泵
开式回路
辅助泵
溢流阀
闭式回路
容积调速回路
（定量泵+变量液压马达）
变量液压马达
安全阀
定量泵
容积调速回路
（变量泵+变量液压马达）
变量泵
变量马达
溢流阀
安全阀 辅助泵
容积调速回路的特点及应用
特点：无节流损失和溢流损失,效率高，发热少，成本高，平稳性差。 应用：大功率，对速度稳定性要求不高的液压系统。
容积节流调速回路
流量阀 变量泵
q泵=q阀
特点：无溢流损失,效率高，发热少，用调速阀速度稳定性好。 应用：较大功率，对速度稳定性要求较高的液压系统。
调速回路选用
回油路加背压阀
运
动
平
稳
采用调速阀
性
高
①小功率，速度稳定性高 ②大功率，速度稳定性要求不高 ③大功率，速度稳定性高
2. 快速运动回路
目的：采用快速回路，可以在尽量减少液压泵流量损 失的情况下使执行元件获得快速，以提高生产率。
节流调速回路
• 核心元件：定量泵+流量阀（节流阀或调速阀）。
进油路节流调速回路 回油路节流调速回路 旁油路节流调速回路
进油路节流调速回路 节流开口
p2≈0 v
p 1 q1
q2
A
F负
载
背压阀
A0
p2≠0
改为调速阀 p泵，q泵
v q1 KA0 Δp AA
结构简单，使用方便
可获得较大推力和较低速度
v
v q
A
A
速度控制回路(调速)
干这行，爱这行液压与气动技术--速度控制回路（调速）1节流调速回路目录2容积调速回路3容积节流调速回路速度控制回路：改变执行元件运动速度的回路。
分类：调速*、换速、增速回路等注意熟悉和掌握这些基本回路的组成、工作原理及应用，是分析、设计和使用液压系统的基础。
调速原理：液压缸的运动速度为v=Q/A ; 液压马达的转速为n=Q/V 。
（式中Q-输入执行元件的流量；A-液压缸的有效面积；V-液压马达的排量。
）液压缸改变Q 液压马达改变Q 或V调速回路节流调速回路容积调速回路容积节流调速回路（联合调速回路）调速要求：调速范围大、速度稳定性好、效率高1节流调速回路（一）节流调速回路通过改变节流口的通流截面积来调节流量。
节流阀节流调速按采用流量阀不同调速阀节流调速进油路节流调速按流量阀安装位置不同回油路节流调速旁油路节流调速一、进油节流调速回路如图a，b所示，节流阀同样串联在液压泵和执行元件之间，调节节流阀的通流面积，能否改变执行元件的运动速度？为什么？一、进油节流调速回路1.系统组成：定量泵、节流阀、溢流阀和执行元件。
进油路串联流量阀。
2.工作原理：定量泵供油，泵的压力由溢流阀调定，溢流阀不溢流则不能调速。
进油路节流调速回路节流阀串联在泵和缸之间3、速度-负载特性进油路节流调速回路液压缸稳定工作时的受力平衡方程p 1A = F + p 2A∵ p 2→T p p = p S = C ∴ p 2 = 0 p 1 = F/A 故节流阀两端的压力差为△p=p P -p 1=p P -F/A经节流阀进入液压缸的流量为：q v 1 =CA T △p φ=CA T （P P -F/A ）φ3、速度-负载特性v = q v 1/A = CA T (p P -F/A)φ/A结论：v∝A T 改变A T ，即可改变q 1，改变v 。
A T 调定，v 随F 变化而变化。
进油路节流调速回路液压缸的运动速度：速度-负载特性曲线速度刚度：曲线上某点斜率的倒数。
第八章调速回路(液压传动与控制)
q1 A1
活塞受力方程：
F p1 A1
缸的流量方程：
F q1 CAT 1 ( p p p1 ) CAT 1 ( p p ) A1
南昌大学
第二节 节流调速回路
1、进油节流调速回路
（1）速度负载特性：调速回路的速度－负载特性也称为机械 特性。它是在回路中调速元件的调定值不变的情况下，负载变 化所引起速度变化的程度。 于是有：
第二节 节流调速回路
二、变压式节流调速回路
变压式节流调速回路有称为旁路节流 调速回路。这种回路使用定量泵，并且 必须并联一个安全阀，并把节流阀安装 在与主油路并联的分支油路上。 旁路节流调速回路泵的出口压力由负 载决定，溢流阀作为安全阀，节流阀调 节排回油箱的流量。
当不考虑泄漏和压缩时，活塞速度：
q2 CAT1 ( p2 p3 ) CAT p2
南昌大学
第二节 节流调速回路
2、回油节流调速回路
（1）速度负载特性：在不计管路压力损失和泄漏的情况 下，回路中液压缸的速度表达式为：
q2 A2
回路速度刚性kv为
CAT1 ( pp A1 F )
(1 ) A2
1 pp A1 F A2 k 1 CAT1 ( pp A1 F )
南昌大学
第二节 节流调速回路
一、定压式节流调速回路
定压式节流调速回路根据节流阀在回路中的位臵分为进口 节流调速回路、出口节流调速回路、进出口节流调速回路。这 种回路都使用定量泵，并且必须并联一个溢流阀。液压系统常 常需要调节液压缸和液压马达的运动速度，以适应主机的工作 循环需要。液压缸和液压马达的速度决定于排量及输入流量。
1、进油节流调速回路
