垃圾桶设计毕业设计报告书

优秀的垃圾箱不仅要便于将垃圾投入，也要便于将内腔取出和清理。 垃圾箱的高度一般，应小于正常人立姿双手上举功能搞的一半。现有垃 圾箱的高度一般在800~1100mm之间，基本都满足要求。 垃圾箱的垃圾投入口因该满足绝大多数人的使用需求：上边缘高不 低于95%人的手功能高，下边缘高不高与5%人的肘高。这样才可使高个 的人不需下蹲、矮个的人无需费力上举就可以使用垃圾箱。只有便于使 用，才能引导人们改变随手乱扔垃圾的坏习惯。
Page
12
调研定位 / 辨识性分析
（3）形状识别
现在我国常见的垃圾箱主要有方体和圆柱体，这两种形式的垃圾 箱形式简洁、容积大，所以被广泛使用。垃圾箱的形状与结构有很大 关系，开口、内相、回收方式都会影响垃圾箱的形状。此外，设计中 要注意人们的心理因素，不应只注意形式和美感。
165 70
180 80
197 90
150 60
165 70
180 80
①使用者使用特性与人机学分析
A.应尽量保持投垃圾时人的身体正直。 B.保持手腕处于顺直状态。
Page 7
调研定位 / 操作舒适性调研
手腕顺直操作时，腕关节处于正中的放松状态，担当腕关节处于掌 屈、背屈、尺偏等别扭状态时，就会产生腕部疼痛、握力减小，如长时 间这要操作会引起腕道综合症、腱鞘炎等症状，这会深深的影响居民投 垃圾到垃圾箱的积极性 ②垃圾箱的尺寸
Page 8
调研定位 / 操作舒适性调研
垃圾投入口的开口高度要足够大，以便路人能把垃圾顺利投入； 又不应过大，以免人们因见到垃圾箱内的垃圾产生厌烦的心理；同 时开口过大，雨水就容易溅入箱内，使箱内的垃圾腐烂而导致细菌 增生，危害环境。同时要考虑需要一定的倾斜角度便于垃圾的投入。 瓶子的直径一般小于100mm，加上考虑倾斜角度，垃圾箱开口的高 度一般宜大于120mm。 垃圾投入口的开口的宽度，应大于一般废弃物的尺寸。
生活小区垃圾桶设计

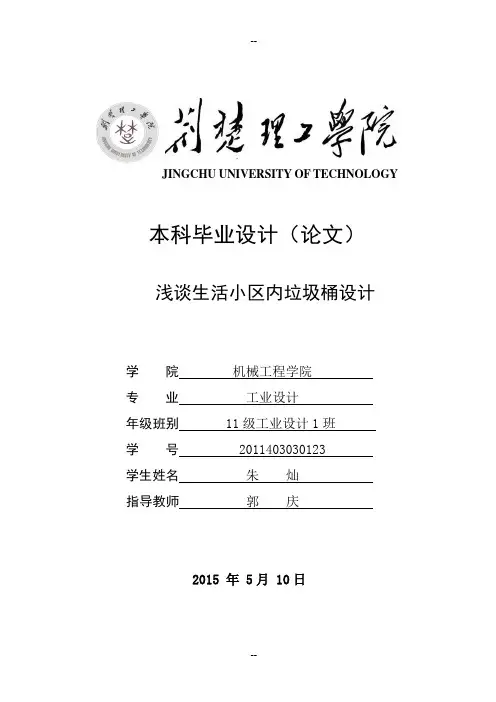

班级：11级工业设计1班 姓名：朱灿 指导老师：郭庆 学号：2011403030123
目录：


第一章 课题背景
1.1 摘要 1.2 设计目的


Leabharlann Baidu
第二章 调研定位
2.1 公共垃圾桶使用环境及使用方式调查 2.2 操作舒适性调研 2.3 辨识性分析 2.4 用户调查研究 2.5 设计定位
Page
3
1.2 课题背景 / 设计目的
垃圾桶是日常生活中垃圾收集处理的一个重要载体，遍布于 人们生产、生活的各个场所。把垃圾良好的收集、处理，防止环 境污染，保护环境，维持生态平衡创造良好的市容市貌，已经成 为社会发展的一项重要举措。 垃圾箱功能以及造型的设计、尺寸的选择、材料的使用等众 多的因素直接影响着我们赖以生存的环境。所以我们应该尽自己 所能发挥自己的聪明才智，对现有的垃圾箱进行进一步的改良设 计，设计更加环保、经济、实用、更加人性化的适合我们的垃圾 箱。
Page 5
调研定位 / 使用环境及使用方式调查
垃圾处理量大，体积大，多有简单的垃圾分类措施，有些与特 定的室外环境相协调。 室外公共垃圾箱使用存在几个简单步骤，即：
根据垃圾分类标志提示
进行垃圾分类
准确投放到垃圾箱入口
具备环境艺术特征的公共设施设计应该遵循与环境相协调的原 则城市垃圾箱的设计能够与周围环境相协调。
Page
4
第二章 调研定位 2.1 使用环境及使用方式调查
无论公园，街道，商业步行街，还是公共会议室等等，都是公 共垃圾箱的使用环境。公共环境是一个公共的容纳空间，是人与人， 人与公共产品交互的纽带。而垃圾桶作为公共环境必不可少的组成 元素，在给人们提供一个和谐美好的环境中起到了至关重要的作用。 它关系到一个城市的形象，代表了这个城市人民的基本素质和生活 水平．不合理的设计可以让垃圾桶变成垃圾的一部分，而良好的设 计不但可以使垃圾桶起到美化环境的作用，还可以使人们获得心情 的愉悦。
Page 6
调研定位 2.2 操作舒适性调研
表一 与垃圾箱有关的人体尺寸
尺寸 立姿肘高 立姿手功能高 立姿双手功能 上举高 手长 手宽 5% 954 680 1869 男 50% 1024 741 2003 95% 1096 801 2138 5% 899 650 1741 女 50% 960 704 1860 95% 1023 757 1976
Page
9
调研定位
2.3 辨识性分析
(1)色彩识别 人们的颜色感觉容易引起联觉，颜色容易对人的心理产生这样或 那样的影响垃，作为拉圾箱的颜色一般要起到识别的作用，应注意色 彩的区分度，以及各种色彩对人们心理，生理影响。 与此同时，也要参考现在分类垃圾桶色彩应用。利用些普遍性垃 圾桶色彩应用寻找共性，进行以便于人们对垃圾分类投放的色彩设计。 一些特定场合的公共垃圾箱还应在颜色上与周围的环境相适应，比如 景区内的垃圾箱多用自然材料，给人以和谐的感觉，引发人们对自然 的珍爱心理，增强环保意识。
Page
10
调研定位 / 辨识性分析
（2）标志识别
对于垃圾箱分类回收工作，标志成为垃圾箱的重要组成部分。具
象化图形比抽象化更容易看懂。用最具象化、最常见的图形标识垃圾
的分类，这样每个用户（包括小孩子在内）都能够清晰识别，并对垃 圾进行准确分类。
Page
11
调研定位 / 辨识性分析
它能够使信息传达迅速、准确且直观，使垃圾分类工作能够有效 地推广实施。分类垃圾的图形标识说明要通俗易懂、形象，尽可能地 多选择用明确且典型的实物图形传递信息；同时，至少使用一种外语 文字注释，避免因语言障碍而引起错误使用。


第三章 设计草图 第四章 最终设计方案
4.1确定最终方案 4.2效果图 4.3展板
Page
2
第一章 课题背景 1.1 摘要：
本毕业设计的主要内容是生活小区内的垃圾桶的改良设计。设 计方向以研究垃圾桶便用性、人文关怀为主。考虑一般居民、环卫 工人在正常使用时它的便捷性，同时关注它与小区环境的协调与融 入性。
首先做了垃圾桶的市场调查，了解垃圾桶的主要趋势、风格、 色彩以及未来人们对小区垃圾桶的需求等。接着设计了几款概念垃 圾桶的设计方案，从中选择了一个较好的方案作为最终的设计的方 案，对最终方案进行分析，造型对使用方式的影响。绘制了方案的 草图、三视图，对垃圾桶进行了结构分析，进行了垃圾桶的材料及 工艺分析。
