常用钎焊熔剂的牌号及用途

合集下载

东华源铝钎焊熔剂

产品介绍1）简介Assty这种焊剂化学名称：氟铝酸钾；化学分子式：KAIF4;性状：白色的结晶粉末，主要化学成份为KF-AIF3二元系低共晶点组成；无毒无味、无污染，长期存放不吸潮，不变质。

产品特点：钎剂可以完全熔化，且清亮透明，并可清除铝表面的氧化膜；扩散迅速，漫流均匀，渗透性强，润湿工艺性能良好；焊接表面光洁，不留残渣，不发黑，不用清洗；焊接后在产品表面形成均匀的薄膜，无腐蚀性，具有良好的防腐性。

用途：应用于铝-铝、铝-铝合金等钎焊中，广泛用于汽车铝质热交换器、中冷器、水箱、冷凝器、蒸发器和加热器散热部件等。

2）焊接工序图一所示的焊接工序同以往的焊接工序基本相同。

我们的产品（Assty）在焊接特性方面与传统的含氯钎焊剂基本相同。

它是一种氟铝酸钾钎剂，无腐蚀性、不吸潮。

焊接是在惰性气体（氮气）气氛中进行，这时产生的残余焊剂涂层不具有腐蚀性，所以在焊接完成后无需清洗。

部件Parts清洗Degrease, Rinse焊接条件(Brazing Condition )A.氮气气氛(N> gas atmosphere )露点(Dew point ) : -40 °C 焊剂喷淋Flux, Spray氧气(O Concentration):100ppm 温度C.(Temperature) :600 ± 10 °C图一、一般的钎焊过程3)Assty焊剂的优点我们焊剂是白色粉末状焊剂，有如下优点：(1)没有任何吸湿性，不与水分和铝发生化学反应(2)混合在水中成为浆状时，极少溶解于水(3)在560C以下温度时保持固体状态，而温度大约为570-580 C 时开始变成液体状态(4)在熔融阶段，焊剂被熔化并破坏氧化膜(5)在熔融阶段，我们焊剂的扩展性和渗透性大大优于含氯焊剂(6)焊接完成后，铝的表面上形成的焊接层不具有腐蚀性4)焊接条件焊接的一般条件如下：.. 2(1)焊剂量〜5g/m(2)焊接气氛:氮气气氛(1atm)(3)露点：-40 C(4)氧气浓度:100ppm以下(5)焊接温度:600 ± 10C焊接效果取决于焊接气氛和所用焊剂量，特别是气氛中露点的影响很大。

感应器钎焊用的焊料与焊剂有哪些？如何选用？

感应器钎焊用的焊料与焊剂有哪些？如何选用？感应器上用的本体、喷液器等金属件绝大部分为纯铜、黄铜，还有不锈钢与硬质合金。

焊料主要为铜焊料、黄铜焊料、银铜焊料与锡焊料，前三种焊料钎焊温度高于500℃，称为硬钎焊（或铜焊），后面一种称为软钎焊（或锡焊）。

感应器硬钎焊用焊材成分、熔点与应用见表1，感应器软钎焊用焊材成分、熔点与应用见表2。

表1 感应器硬钎焊用焊材成分、熔点与应用名称及牌号主要化学成分（质量分数，%）熔点/℃应用金属Ag Cu Zn Cd 其余银焊丝LAg8 7~9 55 36~38 860 Fe、Cu 银焊丝LAg12 11~13 52 35~37 830 Fe、Cu 银焊丝 LAg 15 14~16 49 23~29 8~12 770 Fe、Cu 银焊丝 LAg 20 19~21 32 23~25 13~17 750 Fe、Cu 银焊丝 LAg 25 24~26 43 19~25 780 Fe、Cu 银焊丝 Lag44 43~45 32 23~25 730 Fe、Cu 铜焊丝SCu 98 Ag+Mn+Ni=2 1070 Cu黄铜焊丝41~43 56~59 845 Ni、Cu表2 感应器软钎焊用焊材成分、熔点与应用名称及牌号主要化学成分（质量分数，%）熔点∕℃应用金属Sn Sb Fe Cu+As+Ni Pb锡焊丝LPb98.5 98.5 320 Cu及其合金锡焊丝LSn40 40 2.7 0.08 0.16 其余223 Cu及其合金锡焊丝 LSn50 50 3.3 0.09 0.18 其余200 Cu及其合金锡焊丝 LSn60 60 3.2 0.10 0.20 其余185一般根据钎焊部位选用焊料。

导电部分的接头最好用银焊，因为银焊料的电导率（IACS）较高，如w（Ag）=72%，w（Cu）=28%的焊料，电导率达到87%。

另一因素考虑的是焊料的液相点，如w （Ag）=45%，w（Cu）=15%，w（Zn）=16%，w（Cd ）=14%的焊料则具有较低的液相点620℃。

铝用硬钎剂成分

－
氟化物
钎剂
KF 39,AlF356
ZnF20.3
KCl14.7
540
－
是我国近年来新研制的钎焊铝用钎剂，活性期为30s，耐腐蚀性好。可为粉状，也可调成糊状，配合钎料400适用于手工、炉中钎焊
129A
－
LiCl-NaCl-KCl-
ZnCl2-CdCLeabharlann 2-LiF550－
可用于LY12、LF2铝合金火焰钎焊
铝用硬钎剂成分、特点及用途
牌号
名称
化学成分/%
熔点
/℃
钎焊
温度℃
特点及用途
QJ201
铝钎焊
钎剂
LiCl24～35
KCl47～51
ZnCl26～10
NaF9～11
420
450～620
极易吸潮，能有效地去除Al2O3膜，促进钎料在铝合金上漫流。活性极强，适用于在450～620℃温度范围火焰钎焊铝及铝合金，也可用于某些炉中钎焊，是一种应用较广的铝钎剂，工件须预热至550℃左右
171B
－
LiCl-NaCl-KCl-
TiCl-LiF
490
－
No.17
(YT17)
－
LiCl41,KCl 51
KF·AlF38
－
500～560
适用于浸沾钎焊
－
－
LiCl34,KCl 44
NaCl12,
KF·AlF310
－
550～620
QF
氟化物共晶钎剂
KF 42,AlF358
(共晶)
562
＞570
具有“无腐蚀”的特点，纯共晶（KF-AlF3）钎剂可用于普通炉中钎焊，火焰钎焊纯铝或LF21防锈铝

常用硬钎剂的成分、特点及用途

剂
FB103
氟硼酸钾>95，碳酸钾<5
550~750
用语银铜锌镉钎料
FB104
硼砂50，硼酸35，氟化钾15
650~850
银基钎料炉中钎焊
常用硬钎剂的成分、特点及用途
牌号
化学成分/%
熔点/oC
钎焊温度/oC
特点及用途
YJ-1
硼砂100
741
850~1150
现有硬钎剂主要是以硼砂、硼酸以及他们的混合物做基体，为了得到合适的熔点，增强去除氧化物的能力，而由添加的各种碱金属或碱土金属的氟化物、氟硼酸盐等组成，硼砂或硼砂与硼酸的混和物主要用于铜基钎料钎焊铜及铜合金、碳素钢等
YJ-2
硼砂25，硼酸75
766
YJ-6
硼砂15，硼酸80，CuF25
—
YJ-7
硼砂50，硼酸35，KF15
—
650~850
QJ101
H3BO330~31
KBF468~71
500
550~850
银基钎料钎焊铜及铜合金、合金钢、不锈钢和高温合金等的钎剂，能有效的清除各种氧化物，促进钎料漫流，但易吸潮。钎焊后用质量分数为15%的柠檬酸水溶液刷洗钎焊的接头处，以防止残余焊剂的腐蚀
QJ102
KF（脱水）40~44
B2O3（硼干）33~37
KBF421~25
550
600~850
QJ103
KBF4>95
K2CO3<5
530
550~750
QJ104
Na2B4O749~51
H3BO334~36
KF 14~16
650
650~850
银基钎料炉中钎焊铜及铜合金、钢和不锈钢等，能有效的清除各种金属的氧化物，促进钎料漫流，易吸潮

磷铜钎焊剂

一、银铜磷环保焊料（银铜磷钎料）牌号及性能简介牌号性能简介(1) HAG-2B 含银2% 等同美标AWS BCuP-6、国标BCu91PAg及L209，具有良好的流动性和填充能力，广泛用于空调、冰箱、机电等行业，铜及铜合金的钎焊。

熔点645-790摄氏度。

(2)HAG-5B 含银5% 等同于美标AWS BCuP-3国标BCu88PAg及L205，有一定塑性，适用不能保持紧密配合的铜及其合金接头的焊接。

熔点645-815摄氏度。

(3)HAG-15B 含银15% 等同于美标AWS BCuP-5国标BCu80AgP及L204，具有接头塑性好，导电性提高，特别适用间隙不均场合。

可钎焊承受振动载荷的铜及其合金接头的钎焊。

熔点645-800摄氏度。

二、银铜锌环保焊料（银钎料）牌号及性能简介牌号性能简介(1) HAG-18BSn 含银18% 是银、铜、锌、锡合金，熔化范围稍高，润湿性和填充性良好，价格经济。

可焊接铜、铜合金、钢等材料。

熔点770-810摄氏度。

(2) HAG-25B 含银25% 等同于国标BAg25CuZn及L302，是银、铜、锌、合金，具有较好的润湿性和填充性，但熔点稍高，可焊铜、钢等材料。

熔点700-800摄氏度。

(3)HAG-25BSn 含银25% 等同于美标AWS BAg-37，是银、铜、锌、锡合金，熔点低于HAg-25B,提高了润湿性和填充性。

可焊铜、钢等材料。

熔点680-780摄氏度。

(4)HAG-30B 含银30% 等同于美标AWS BAg-20，国标BAg30CuZn ,是银、铜、锌合金，熔点稍高，接头有较好韧性，可钎焊铜、铜合金、钢等材料。

熔点677-766摄氏度。

(5)HAG-35B 含银35% 等同于美标AWS BAg-35，是银、铜、锌合金，中等熔化温度，接头有较好韧性，可钎焊铜、铜合金、钢等材料。

熔点621-732摄氏度。

(6) HAG-35Sn 含银35% 等同于国标BAg34CuZnSn，是银、铜、锌、锡合金，中等熔化温度，有较好的流动性，更适用于铁素体和非铁素体钢的焊接。

熔炼焊剂及选用及烧结焊剂及选用

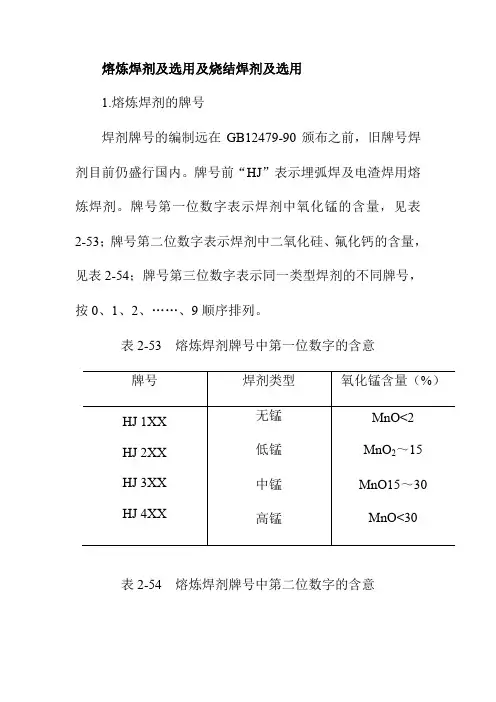

熔炼焊剂及选用及烧结焊剂及选用1.熔炼焊剂的牌号焊剂牌号的编制远在GB12479-90颁布之前，旧牌号焊剂目前仍盛行国内。

牌号前“HJ”表示埋弧焊及电渣焊用熔炼焊剂。

牌号第一位数字表示焊剂中氧化锰的含量，见表2-53；牌号第二位数字表示焊剂中二氧化硅、氟化钙的含量，见表2-54；牌号第三位数字表示同一类型焊剂的不同牌号，按0、1、2、……、9顺序排列。

表2-53 熔炼焊剂牌号中第一位数字的含意牌号焊剂类型氧化锰含量（%）HJ 1XX HJ 2XX HJ 3XX HJ 4XX 无锰低锰中锰高锰MnO<2MnO2～15MnO15～30MnO<30表2-54 熔炼焊剂牌号中第二位数字的含意牌号焊剂类型二氧化硅及氟化钙含量（%）HJ X1X HJ X2X HJ X3X HJ X4X HJ X5X HJ X6X HJ X7X HJ X8X HJ X9X 低硅低氟中硅低氟高硅低氟低硅中氟中硅中氟高硅中氟低硅高氟中硅高氟其它SiO2<10 CaF2<10SiO2<10～30 CaF2<10SiO2>30 CaF2<10SiO2<10 CaF210～30SiO2<10～30 CaF210～30SiO2>30 CaF210～30SiO2<10 CaF2>30SiO2<10～30 CaF2>30焊剂牌号举例：HJ 4 3 1 X焊剂粒度为60-14目焊剂牌号编号为1焊剂为高硅低氟型焊剂为高锰型埋弧焊及电渣焊熔炼焊剂2.熔炼焊剂的选用目前我国生产的焊剂大部分是熔炼焊剂，有30余个品种，其中HJ431的产量占熔炼焊剂总产量的80%左右。

国产常用熔炼焊剂的简明特性、成分及用途列于表2-55、表2-56。

低碳钢焊接结构常采用H08A或H08MnA焊丝，一般选用高锰高硅焊剂（如HJ431），通过焊剂可向焊缝金属中过渡一定的Si、Mn合金元素，使焊缝金属具有良好的综合力学性能。

焊剂的分类型号与牌号

焊剂的分类型号与牌号埋弧焊的焊接材料由焊丝（或带极）与焊剂的组合构成。

焊剂是具有一定粒度的颗粒状物质,是埋弧焊和电渣焊时不可缺少的焊接材料。

目前我国焊丝和焊剂的产量占焊材总量的15%左右。

在焊接过程中,焊剂的作用相当于焊条药皮。

焊剂对焊接熔池起着特殊保护、冶金处理和改善工艺性能的作用。

焊剂的焊接工艺性能和化学冶金性能是决定焊缝金属性能的主要因素之一,采用同样的焊丝和同样的焊接参数,而配用的焊剂不同,所得焊缝的性能将有很大的差别,特别是冲击韧度差别更大。

一种焊丝与多种焊剂的合理组合,无论是在低碳钢还是在低合金钢上都可以使用,而且能兼顾各自的特点。

2.4.1 焊剂的分类目前国产焊剂已有50余种。

焊剂的分类方法有许多种,可分别按用途、制造方法、化学成分、焊接冶金性能等对焊剂进行分类,但每一种分类方法都只是从某一方面反映了焊剂的特性。

了解焊剂的分类是为了更好地掌握焊剂的特点,以便进行选择和使用。

1.按用途分类焊剂按使用用途可分为埋弧焊焊剂、堆焊焊剂、电渣焊焊剂;也可按所焊材料分为低碳钢用焊剂、低合金钢用焊剂、不锈钢用焊剂、镍及镍合金用焊剂、钛及钛合金用焊剂等。

2.按制造方法分类按制造方法的不同,可以把焊剂分成熔炼焊剂和烧结焊剂两大类：（1）熔炼焊剂把各种原料按配方在炉中熔炼后进行粒化得到的焊剂称为熔炼焊剂。

由于熔炼焊剂制造中要熔化原料,所以焊剂中不能加碳酸盐、脱氧剂和合金剂,而且制造高碱度焊剂也很困难。

熔炼焊剂根据颗粒结构的不同,又可分为玻璃状焊剂、结晶状焊剂和浮石状焊剂等。

玻璃状焊剂和结晶状焊剂的结构较致密,浮石状焊剂的结构比较疏松。

（2）烧结焊剂把各种粉料按配方混合后加入粘结剂,制成一定尺寸的小颗粒,经烘熔或烧结后得到的焊剂,称为烧结焊剂。

制造烧结焊剂所采用的原材料与制造焊条所采用的原材料基本相同,对成分和颗粒大小有严格要求。

按照给定配比配料,混合均匀后加入粘结剂(水玻璃)进行湿混合,然后送入造粒机造粒。

助焊剂型号及应用

助焊剂型号及应用情况1. 应用背景助焊剂是一种用于提高焊接质量的辅助材料，主要应用于电子元器件的制造和维修中。

助焊剂的主要作用是清洁焊接表面、防止氧化、提高润湿性和增强焊接强度。

根据不同的应用场景和特点，市场上存在着多种型号的助焊剂。

2. 常见助焊剂型号及应用情况2.1 RMA-218RMA-218是一种常见的助焊剂型号，它通常应用于表面贴装技术（SMT）和无铅焊接工艺中。

2.1.1 应用过程使用RMA-218进行无铅焊接时，首先需要将助焊剂涂布在焊接表面或者组件引脚上。

然后通过热风枪或者回流炉对其进行预热，使其达到适当温度。

最后进行焊接操作，将组件引脚与PCB（Printed Circuit Board）连接。

2.1.2 应用效果RMA-218具有良好的润湿性能和卓越的清洁性能，可以有效清除焊接表面的氧化物和污染物，提高焊接质量和可靠性。

它还能够有效防止焊接过程中的氧化反应，减少焊接缺陷的产生。

2.2 RA型助焊剂RA型助焊剂是一种酒精基助焊剂，常用于手工焊接和波峰焊接工艺中。

2.2.1 应用过程在手工焊接过程中，首先将RA型助焊剂涂布在需要焊接的引脚或者焊盘上。

然后使用烙铁对其进行加热，使其达到熔点并与引脚或者焊盘连接。

在波峰焊接工艺中，RA型助焊剂通常被涂布在PCB表面，通过波峰炉对其进行加热和连接。

2.2.2 应用效果RA型助焊剂具有优异的润湿性能和清洁性能，在手工焊接过程中可以提高锡与被连接材料之间的润湿性，使得焊点更加均匀且可靠。

在波峰焊接工艺中，RA型助焊剂可以有效清除PCB表面的氧化物和污染物，提高焊接质量。

2.3 Water-Soluble助焊剂Water-Soluble助焊剂是一种水溶性助焊剂，主要应用于精密电子元器件的制造和维修。

2.3.1 应用过程使用Water-Soluble助焊剂时，首先将其溶解于适量的水中，形成水溶液。

然后将水溶液涂布在需要焊接的表面或者引脚上。

通过热风枪或者回流炉对其进行加热，使其达到熔点并与引脚或者表面连接。

(完整版)焊剂的型号与牌号

焊剂的型号与牌号焊剂的型号是依据国家标准的规定进行划分的，焊剂的牌号是由生产部门依据一定的规则来编排的，同一型号可以包括多种焊剂牌号。

1 焊剂的型号目前我国有关焊剂型号的国家标准主要有GB/T 5293—1999《埋弧焊用碳钢焊丝和焊剂》、GB 12470—90《低合金钢埋弧焊用焊剂》和GB/T 17854—1999《埋弧焊用不锈钢焊丝和焊剂》等。

（1）碳素钢埋弧焊用焊剂的型号1）GB/T 5293—1999《埋弧焊用碳钢焊丝和焊剂》中关于焊剂型号的编制国标GB/T 5293—1999第一次将焊剂与焊丝在同一个标准中编写，从而可以供使用单位更加全面地理解焊丝、焊剂与熔敷金属力学性能的关系。

标准中的型号是根据焊丝-焊剂组合的熔敷金属力学性能、热处理状态进行划分。

完整的焊丝-焊剂型号举例：焊丝-焊剂组合的型号编制方法规定如下。

a、字母“F”表示焊剂。

b、第一位数字表示焊丝-焊剂组合的熔敷金属抗拉强度的最小值，见表1。

焊剂型号抗拉强度 / MPa 屈服强度 / MPa 伸长率 / %F4××-H×××F5××-H×××415～550480～650≥330≥400≥22≥22c、第二位字母表示试件的热处理状态，“A”表示焊态，“P”表示焊后热处理状态。

焊后热处理按以下工艺参数进行：试件装炉时炉温不得高于300℃，然后以不大于200℃/h的升温速度加热到620℃±℃保温1h，保温后以不大于190℃/h的冷却速度炉冷至320℃，然后炉冷或空冷至室温。

也可根据供需双方协议，采用其他热处理规范。

d、第三位数字表示熔敷金属冲击吸收功不大于27J时的最低试试验温度，见表2。

焊剂型号冲击功/J 试验温度/℃F××0-H×××≥27 0F××2-H×××20 F××3-H×××30 F××4-H×××40F××5-H×××50F××6-H×××60e、“-”后面表示焊丝的牌号，焊丝的牌号按GB/T 14957，其中“H”表示焊丝，字母后面的两位数字表示焊丝中平均碳含量，如有其他化学成分，在字母的后面用元素符号表示，牌号最后的A、E、C 分别表示S、P杂质含量的等级。

常用焊剂介绍

HJ172是熔炼型无锰低硅高氟焊剂，为白色至浅灰色半透明玉石状颗粒，粒度为10～60目。

用直流电源，焊丝接正极，焊接工艺性能良好。

焊接含铌或钛的铬镍不锈钢时，无粘渣现象。

其熔渣氧化性很弱，合金元素不易烧损，焊缝含氧量低，故具有较高塑性和韧性。

用途：配合适当焊丝，可焊接高铬马氏体热强钢如15Cr12MoWV及含铌、含钛的铬镍不锈钢。

说明：HJ151是熔炼型无锰中硅中氟焊剂。

呈蓝灰色至深灰色浮石状颗粒，粒度为10-60目（2.0～0.3mm）。

采用直流电源，焊丝或焊带接正极。

焊接工艺性能良好，脱渣容易，焊道成型美观。

焊接奥氏体不锈钢时，具有增碳少和铬烧损少的特点。

用途：配合奥氏体不锈钢焊丝或焊带如HOCr21Ni10,HOCr20Ni10Ti,HOOCr24Ni12Nb,HOOCr21Ni10Nb,HOOCr21Ni10等进行带极堆焊焊接。

适用于核容器及石油化工设备耐腐蚀层堆焊，压力容器堆焊，热壁加氢炉的制造等。

配合HOOCr16Mn16焊丝可用于高锰钢的补焊。

堆焊层性能：配HOOCr26Ni12过渡层焊接，HOOCr26Ni10作表面层焊带，在厚度50mm,18MnMoNb钢板上堆焊。

1、机械性能（见附表）2、堆焊层增碳≤0.01%，铬烧损≤1.5%。

3、晶间腐蚀试样经敏化处理后通过GB4334.5检验《不锈钢硫酸-硫酸铜腐蚀试验方法》。

焊剂化学成份(Chemical Composition)(%)机械性能：(Mechanical Performance)说明：HJ260是熔炼型低锰高硅中氟焊剂，呈灰色玻璃状颗粒，粒度为10～60目（2.0-0.3mm）。

采用直流电源，焊丝接正极。

电弧稳定，焊道成型美观，脱渣性能良好。

用途：配合奥氏体不锈钢焊丝（如HOCr21Ni10,HOCr20Ni10Ti,H1Cr13,H3Cr13等），焊接相应的耐酸不锈钢结构，也可用于各种连铸辊、热轧辊、中、小型钢轧辊，耐腐轴、轮的埋弧堆焊，堆焊性能优良。

气焊熔剂

表4Байду номын сангаас49气焊熔剂分类
气焊熔剂牌号
用途分类
CJ101
不锈钢及耐热钢助熔剂
CJ201
铸铁助熔剂
CJ301
铜及铜合金助熔剂
CJ401
铝及铝合金助熔剂
表449气焊熔剂分类气焊熔剂牌号用途分类cj101不锈钢及耐热钢助熔剂cj201铸铁助熔剂cj301铜及铜合金助熔剂cj401铝及铝合金助熔剂
气焊熔剂
气焊熔剂是用氧—燃气火焰进行气焊时的有效助熔剂。焊接时直接加在容池表面，以排除高熔点氧化物，改善润湿性能并促使焊缝精炼，又获得致密的焊缝组织。
气焊熔剂牌号由“气剂”二字的拼音字头“CJ”和三位数字组成。第一位数字表示熔剂的用途类型见表4—49；第二、三位数字表示同一类型熔剂的不同牌号。

钎剂及其选用方法

钎剂及其选用方法钎剂是钎焊时使用的熔剂，它的作用是清除钎料和母材表面的氧化物，并保护焊件和液态钎料在钎焊过程中免于氧化，改善液态钎料对焊件的润湿性。

对于大多数钎焊方法，钎剂是不可缺少的。

一、对钎剂的基本要求(1)钎剂应具有足够的去除母材及钎料表面氧化物的能力。

(2)钎剂的熔点及最低活性温度应低于钎料的熔点。

(3)钎剂在钎焊温度下具有足够的润湿性。

(4)钎剂中各组分的气化(蒸发)温度应比钎焊温度高，以避免钎剂挥发而丧失作用。

(5)钎剂以及清除氧化物后的生成物，其密度均应尽量小，以利于浮在表面，不在钎缝中形成夹渣。

(6)钎剂及其残渣对钎料及母材的腐蚀性要小。

(7)钎剂的挥发物应当无毒性。

(8)钎焊后，残留钎剂及钎焊残渣应当容易清除。

二、软钎剂软钎剂是在450℃以下进行钎焊用的钎剂，分为以下两大类：(一)非腐蚀性软钎剂这种钎剂化学活性比较弱，对母材几乎无腐蚀作用。

松香、胺、有机卤化物等都属于非腐蚀性软钎剂。

松香是最常用的钎剂，一般以粉末或以酒精、松节油溶液的形式使用。

松香钎剂只能在300℃以下使用，超过此温度时将碳化而失效。

通常加入活性物质配成活性松香钎剂，以提高其去除氧化物的能力。

(二)腐蚀性软钎剂这种钎剂化学活性强，热稳定性好，可用于黑色金属及有色金属的钎焊，但是钎焊后的残留物必须彻底洗净。

常用的腐蚀性软钎剂见表7—13。

表7—13 常用的腐蚀性软钎剂牌号组分(质量分数)(％) 应用范围RJ 1 氯化锌40，水60钢、铜、黄铜和青铜RJ 3 氯化锌40，氯化铵5，水55钢、铜、黄铜和青铜RJ 5 氯化锌25，盐酸(密度1.198／cm3)25，水50不锈钢、碳素钢、铜合金RJ 8 氯化锌65，氯化钾14，氯化钠11，氯化铵10铜及铜合金三、硬钎剂硬钎剂是在450℃以上进行钎焊用的钎剂，常用的硬钎剂组分及用途见表7—14。

表7—14 常用的硬钎剂组分及用途牌号组分(质量分数)(％)钎焊温度(℃)用途YJ1 硼砂100 800～1150 用铜基钎料钎焊碳素钢、铜、铸铁、硬质合金等YJ2 硼砂25，硼酸75 850～1150YJ7 硼砂50，硼酸35，氟化钾15 650～850用银基钎料钎焊钢、铜合金、不锈钢和高温合金YJ8 硼砂50，硼酸10，氟化钾40 >800 用铜基钎料钎焊硬质合金QJ -101 QJ -10 2 硼酐30，氟硼酸钾70氟化钾42，硼酐35，氟硼酸钾23550~850650~850用银基钎料钎焊铜及铜合金、钢，不锈钢和高温合金201 硼酐77±1，脱水硼砂12±1，氟化钙10±0．5 850~1150用铜基钎料或镍基钎料钎焊不锈钢和高温合金QJ 105 氟化镉29～31，氯化锂24～26，氯化钾24～26，氯化锌13～16，氯化铵4．5～5．5450~600钎焊铜及铜合金黑色金属常用的硬钎剂是硼砂、硼酸及其混合物。

类别牌号熔敷金属主要成分特点与应用军用焊条

S0.02 P0.03
耐热合金焊条，由于加入Nb、Mo抗裂性改善。用于焊接石油化工耐高温、耐蚀镍基合金、异种钢等，熔敷金属
бb≥550 MPa。
ENiCrFe-3
C0.10Si1.0 Mn5-9.5Fe10Ni≥59Cr13-17Ti1.0
Nb1.0-2.5S0.015 P0.02
耐热合金焊条，抗裂性较好。用于耐高温耐蚀镍基及铁镍基合金、异种钢焊接，熔敷金属бb≥550 MPa。
D608
C2.5-4.5Cr3-5Mo3-5
堆焊层具有较高的硬度和耐磨性、抗泥石磨损性。用于堆焊农业机械、矿山设备磨损件，堆焊层HRC≥55。
D642
C1.5-3.5Cr22-32Mn1.0
钛钙型焊条，堆焊层具有较好的抗气蚀能力。可用于常温及高温耐磨耐蚀件堆焊，如水轮机叶片，高炉料钟等，堆焊层HRC≥45。
为纯镍焊条，耐蚀耐热性好，用于镍合金和双金属焊接及堆焊过渡层，熔敷金属бb≥410MPa。
ENi-1
C0.10 Si1.25Mn 0.75
Fe0.75Al1.0 Ti1.0-4.0
Ni≥92Nb2.5
为纯镍焊条，耐蚀耐热性好。用于镍合金和双金属焊接及堆焊过渡层，熔敷金属бb≥410 MPa。
ENiCu-7
Ti 1.0 S 0.02 P0.03
用作气体保护焊丝及电焊条芯等，适用于焊接耐腐蚀同类低碳不锈钢构件如石油化工设备，焊缝强度бb≥580 MPa。
H1Cr21Ni10Mn6
C0.10Si0.2-0.6Mn5.0-7.0Cr 20-22Ni9-11
S 0.02 P0.03
焊接同类型不锈钢，焊缝强度бb≥580 MPa。
铸
铁
焊
条
Z308

铝用硬钎剂成分

铝用硬钎剂成分、特点及用途
牌号
名称
化学成分/%
熔点/℃钎焊温℃特点及用途QJ201
铝钎焊
钎剂
LiCl24～35
KCl47～51
ZnCl26～10
NaF9～11
420
450～620
极易吸潮，能有效地去除Al2O3膜，促进钎料在铝合金上漫流。活性极强，适用于在450～620℃温度范围火焰钎焊铝及铝合金，也可用于某些炉中钎焊，是一种应用较广的铝钎剂，工件须预热至550℃左右
－
氟化物
钎剂
KF 39,AlF356
ZnF20.3
KCl14.7
540
－
是我国近年来新研制的钎焊铝用钎剂，活性期为30s，耐腐蚀性好。可为粉状，也可调成糊状，配合钎料400适用于手工、炉中钎焊
129A
－
LiCl-NaCl-KCl-
ZnCl2-CdCl2-LiF
550
－
可用于LY12、LF2铝合金火焰钎焊
171B
－
LiCl-NaCl-KCl-
TiCl-LiF
490
－
No.17
(YT17)
－
LiCl41,KCl 51
KF·AlF38
－
500～560
适用于浸沾钎焊
－
－
LiCl34,KCl 44
NaCl12,
KF·AlF310
－
550～620
QF
氟化物共晶钎剂
KF 42,AlF358
(共晶)
562
＞570
具有“无腐蚀”的特点，纯共晶（KF-AlF3）钎剂可用于普通炉中钎焊，火焰钎焊纯铝或LF21防锈铝
QJ202
铝钎剂

钎焊剂

铝钎剂型号钎焊温度℃特性钎焊方法用途FB20 1S-1420-55有很好的流动性、易吸潮有腐蚀性、残渣易于清理，易于手工操作。

自动火焰钎焊、手工火焰钎焊散热器、冰箱管路、制冷配件、汽车配件、电器、装饰等FB20 1S-2450-55流动性好，易吸潮有腐蚀性、钎焊温度低，焊缝光滑饱满。

残渣易清理。

自动火焰钎焊、手工火焰钎焊散热器、冰箱管路、制冷配件、汽车配件、电器、装饰等FB20 1S-3520-62流动性好，吸潮有腐蚀性、可用水调制使用。

残渣易清理。

炉中钎焊、自动火焰钎焊、手工火焰钎焊散热器、冰箱管路，制冷配件，汽车配件、电器等FB20 1-4450-62流动性好，吸潮有腐蚀性、可用水调制使用。

残渣易清理。

炉中钎焊、自动火焰钎焊、手工火焰钎焊散热器、冰箱管路、制冷配件、汽车配件、电器等使用范围：配合铝基钎料钎焊铝及铝合金，采用手工火焰钎焊和自动火焰钎焊。

物理状态：白色粉末，颗粒度≤150um，密度：1.3-1.4 g/ cm主要成分：碱金属及碱土金属氯化物、氟化物、活性剂。

执行标准：JBT6045-92《硬钎焊用钎剂》焊前准备：焊前应将零件表面的油污及氧化膜清除干净，可采用在 3%-5% 的Na2CO3 （工业碱）和2%-4%的601洗涤剂的水溶液中清洗，再用清水漂净。

清洗后应在6-8小时内使用，切忌用手摸或沾染污物。
