cad图纸尺寸标准CAD 图纸尺寸标准在工程设计、建筑施工、机械制造等众多领域，CAD（计算机辅助设计）技术的应用越来越广泛。
而 CAD 图纸作为设计成果的重要呈现形式，其尺寸标准的规范与统一至关重要。
这不仅关系到设计信息的准确传达，还直接影响到后续的生产制造、施工安装等环节。
CAD 图纸的尺寸标准通常是由国际标准组织（ISO）或各个国家的相关标准机构制定的。
在我国，常用的 CAD 图纸尺寸标准主要遵循国家标准 GB/T 14689-2008。
标准的 CAD 图纸尺寸有着严格的规定。
常见的基本幅面包括 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为 841mm×1189mm，A1 图纸的尺寸为 594mm×841mm，A2 图纸的尺寸为 420mm×594mm，A3 图纸的尺寸为 297mm×420mm，A4 图纸的尺寸为 210mm×297mm。
这些尺寸之间存在着一定的比例关系，即沿长边对折后得到下一个较小的幅面尺寸。
在实际应用中，选择合适的图纸幅面是非常重要的。
一般来说，应根据设计内容的复杂程度、图形的大小以及比例等因素来确定。
如果图形较小且简单，使用 A4 图纸可能就足够了；而对于大型的、复杂的设计项目，可能需要用到 A0 或 A1 这样较大的幅面。
除了基本幅面，CAD 图纸还有加长幅面的规定。
当基本幅面不能满足绘图需求时，可以采用加长幅面。
但加长幅面的尺寸必须是基本幅面短边的整数倍，并且要按照规定的顺序进行加长。
在 CAD 图纸中，图框的尺寸和格式也有明确的要求。
图框线分为内外两部分，外框线的宽度通常比内框线宽。
图框的右下角通常会有标题栏，用于填写图纸的名称、编号、比例、设计者等相关信息。
图纸的比例也是 CAD 绘图中需要重点关注的一个方面。
比例的选择应根据图形的大小和复杂程度，以及图纸幅面的大小来确定。
常见的比例有 1:1、1:2、1:5、1:10、1:20 等。
CAD尺寸
家具
柜子
1.鞋柜：.斜插式：长度1.2M 1.4M 1.6M 径深最少350
.平放式：长度1.2M 1.4M 1.6M 径深最少450
2.衣帽柜：.长度1.2M 1.4M 1.6M 1.8M 2.0M 径深350—600
厨房
1.橱柜的地柜：长度不定径深600
2.顶柜：长度不定径深350—450 400居多
3.壁挂调料格或储物柜: 长度不定径深350—400
4.设备柜：长度不定径深600—700
5.冰箱：单开：600*600 双开：长度900-1.1M 径深750—850
餐厅
1.餐柜：长度不定径深400-450 餐边柜：400*1200
2.酒水柜：长度自定径深400—450 450*120
3.吧台：单台：长度自定径深800
上下高低台：长度自定径深900-1M
卫生间
1.洗面台：长度不定径深500 标准600 加长800
2.淋-浴房：径深900最小850
马桶：850-900
洗面台：600
卧室
1.衣柜：长度不定径深600最少550
2.床头柜：500*500 5 50*550 600*600
3.窗帘：径深150
书房
1.书柜：长度不定径深400—450
客厅
1.展示柜：长度不定径深400 5000 500 600 不超过600
2.电视柜长度不定径深500-600
尺寸
1.过人：两面高物体中间留最少800
一边高一边矮中间留最少600
两边都矮中间留最少450--500。
cad的各图纸尺寸
cad的各图纸尺寸我们国家的标准是按A0，A1。
来分的，美国标准是按A，B，C，D，E来分的。
A0=1189x841mm，A1=841X594mm，A2=594x420mmA3=420X290mm, A4=297X210mmE=48x36英寸，D=36x24英寸，C=24X18英寸。
按一英寸等于25.4MM来换算一下，可以得出美国的E尺寸图纸差不多相当于国内的A0图纸，依此类推。
另外，按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。
若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B8纸张亦按此法对开至B8规格。
其中A3、A4、A5、A6和B4、B5、B6 7种幅面规格为复印纸常用的规格。
AutoCAD中导入超文本实现方法AutoCAD是应用广泛的CAD软件平台，具有很强的绘图和编辑功能。
其绘制的图样能清楚地表达设计者的思想和意图，图样中往往需要加注必要的文字来说明图形所无法表达的信息。
除了AutoCAD内含的文本输入命令外，向AutoCAD中输入多行文本即超文本的方法还有：通过Windows提供的剪贴板，利用AutoCAD提供的多行文本命令；利用OLE特性。
二、用单行文本命令组合实现在AutoCAD图样中输入少量文字可以用DText命令实现，如工程图样中的图名、明细表、标题栏、技术要求等的填写。
在需要输入多行文本时，可以通过单行文本的组合来实现。
即输入一行文本后，再借助复制命令（Copy）和文本编辑（DDEdit或MTEdit）、属性编辑（DDModify）、对象特性工具（Properties）、移动（Move）等命令进行多行文本的输入。
cad制图规范
cad制图规范CAD制图规范是指在使用计算机辅助设计软件进行制图时应遵守的标准和要求。
遵守制图规范可以提高绘图效率、保证图纸质量、减少错误。
下面介绍一些常见的CAD制图规范和要求。
1. 图纸设置1.1 最常用的图纸尺寸是A4（210mm×297mm），在图纸边界留出2cm的空白区域。
1.2 图纸比例一般选择1:1，特殊情况下比例可以根据实际需要进行调整。
1.3 图纸应设置标准的标题栏，包括项目名称、图号、版本号、作者、日期等信息。
2. 绘图要求2.1 绘图界限应根据需要合理设置，不应过度拖长图纸。
2.2 绘图时应使用图层，根据不同元素的属性设置不同的图层，如实线、虚线、填充等。
2.3 绘图时应使用标准字体，如宋体、仿宋等，字体大小应根据需要合理调整。
2.4 绘图时要注意元素的对齐和对称，如线条、文字等要在合适位置对齐。
3. 绘图内容3.1 绘图内容应简洁明了，不要过度细节化，只保留必要的信息。
3.2 绘图应符合工程规范和标准，如符合国家标准、行业标准等。
3.3 绘图中的文字应能清晰辨认，字体大小应适中，且与图纸比例协调。
3.4 绘图中的图形应准确无误，要确保各线段和角度精确。
4. 图块和图例4.1 图块是一种可以重复使用的图形元素，可以提高绘图效率。
在制图时应尽量使用图块。
4.2 图例是一种用于解释图纸中符号或图形含义的说明，应清晰明了，符合工程规范要求。
5. 标注和尺寸5.1 绘图时应标注出关键尺寸，如长度、宽度、半径等，以确保图纸上的尺寸是准确可靠的。
5.2 尺寸标注应符合工程规范，标注线不应与几何图形重合，标注文字应清晰易读。
5.3 标注箭头应指向被标注要素，以便于理解图纸中各个元素之间的关系。
以上是关于CAD制图规范的一些基本要求，具体规范可以根据不同行业和工程要求进行调整和补充。
遵守这些规范可以提高CAD制图的质量和效率，减少错误和疏漏，保障设计的准确性和可靠性。

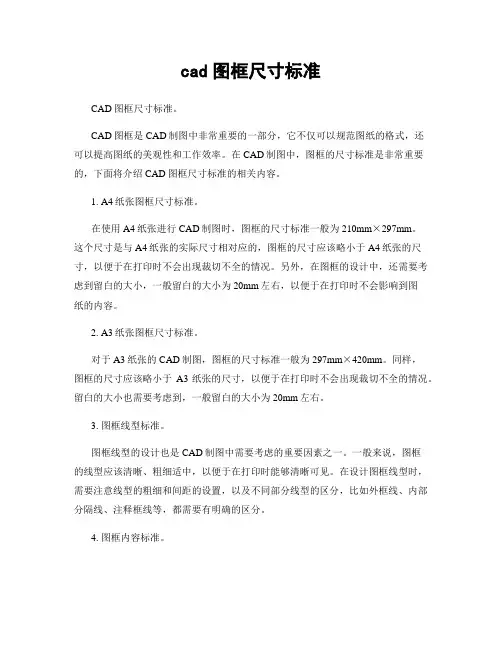

cad图框尺寸标准
cad图框尺寸标准CAD图框尺寸标准。
CAD图框是CAD制图中非常重要的一部分，它不仅可以规范图纸的格式，还可以提高图纸的美观性和工作效率。
在CAD制图中，图框的尺寸标准是非常重要的，下面将介绍CAD图框尺寸标准的相关内容。
1. A4纸张图框尺寸标准。
在使用A4纸张进行CAD制图时，图框的尺寸标准一般为210mm×297mm。
这个尺寸是与A4纸张的实际尺寸相对应的，图框的尺寸应该略小于A4纸张的尺寸，以便于在打印时不会出现裁切不全的情况。
另外，在图框的设计中，还需要考虑到留白的大小，一般留白的大小为20mm左右，以便于在打印时不会影响到图纸的内容。
2. A3纸张图框尺寸标准。
对于A3纸张的CAD制图，图框的尺寸标准一般为297mm×420mm。
同样，图框的尺寸应该略小于A3纸张的尺寸，以便于在打印时不会出现裁切不全的情况。
留白的大小也需要考虑到，一般留白的大小为20mm左右。
3. 图框线型标准。
图框线型的设计也是CAD制图中需要考虑的重要因素之一。
一般来说，图框的线型应该清晰、粗细适中，以便于在打印时能够清晰可见。
在设计图框线型时，需要注意线型的粗细和间距的设置，以及不同部分线型的区分，比如外框线、内部分隔线、注释框线等，都需要有明确的区分。
4. 图框内容标准。
除了图框的尺寸和线型标准外，图框的内容也是需要考虑的重要因素之一。
图框的内容一般包括图纸名称、图号、版本、日期、制图人、审核人等信息。
这些信息的排列和布局需要合理，以便于在使用图纸时能够快速找到所需的信息。
总结。
CAD图框尺寸标准是CAD制图中需要重视的一部分，它不仅关乎图纸的格式和美观，还关乎工作效率和打印质量。
在设计CAD图框时，需要考虑到纸张的尺寸、留白的大小、线型的设计和内容的排列，以便于制作出符合标准的图框。
希望本文介绍的内容能够对CAD制图中的图框设计有所帮助。

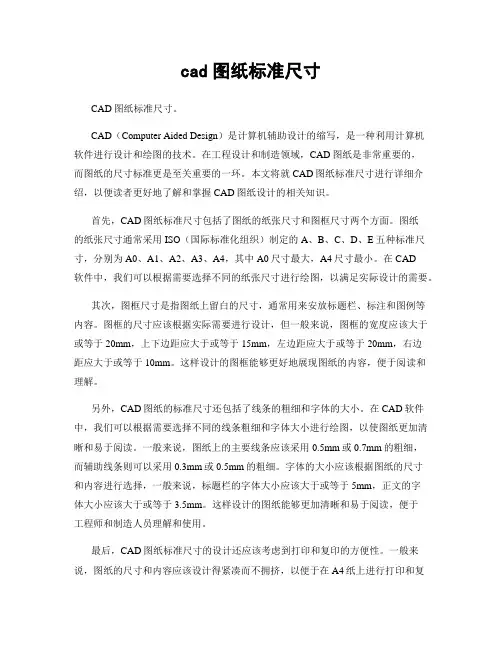

cad图纸标准尺寸
cad图纸标准尺寸CAD图纸标准尺寸。
CAD（Computer Aided Design）是计算机辅助设计的缩写，是一种利用计算机软件进行设计和绘图的技术。
在工程设计和制造领域，CAD图纸是非常重要的，而图纸的尺寸标准更是至关重要的一环。
本文将就CAD图纸标准尺寸进行详细介绍，以便读者更好地了解和掌握CAD图纸设计的相关知识。
首先，CAD图纸标准尺寸包括了图纸的纸张尺寸和图框尺寸两个方面。
图纸的纸张尺寸通常采用ISO（国际标准化组织）制定的A、B、C、D、E五种标准尺寸，分别为A0、A1、A2、A3、A4，其中A0尺寸最大，A4尺寸最小。
在CAD软件中，我们可以根据需要选择不同的纸张尺寸进行绘图，以满足实际设计的需要。
其次，图框尺寸是指图纸上留白的尺寸，通常用来安放标题栏、标注和图例等内容。
图框的尺寸应该根据实际需要进行设计，但一般来说，图框的宽度应该大于或等于20mm，上下边距应大于或等于15mm，左边距应大于或等于20mm，右边距应大于或等于10mm。
这样设计的图框能够更好地展现图纸的内容，便于阅读和理解。
另外，CAD图纸的标准尺寸还包括了线条的粗细和字体的大小。
在CAD软件中，我们可以根据需要选择不同的线条粗细和字体大小进行绘图，以使图纸更加清晰和易于阅读。
一般来说，图纸上的主要线条应该采用0.5mm或0.7mm的粗细，而辅助线条则可以采用0.3mm或0.5mm的粗细。
字体的大小应该根据图纸的尺寸和内容进行选择，一般来说，标题栏的字体大小应该大于或等于5mm，正文的字体大小应该大于或等于3.5mm。
这样设计的图纸能够更加清晰和易于阅读，便于工程师和制造人员理解和使用。
最后，CAD图纸标准尺寸的设计还应该考虑到打印和复印的方便性。
一般来说，图纸的尺寸和内容应该设计得紧凑而不拥挤，以便于在A4纸上进行打印和复印。
同时，图纸的内容应该尽量避免跨页，以便于在打印和复印时能够清晰地展现图纸的内容。
综上所述，CAD图纸标准尺寸是设计和制造过程中非常重要的一环，它直接影响着工程设计和制造的质量和效率。
cad标准图框尺寸
cad标准图框尺寸CAD标准图框尺寸。
CAD标准图框是工程设计中常用的一种图框，它是用来规范绘图的格式和布局的，能够提高绘图效率和规范性。
在CAD软件中，使用标准图框可以减少重复绘制的工作量，提高绘图的准确性和一致性。
因此，了解CAD标准图框的尺寸是非常重要的。
一般来说，CAD标准图框的尺寸是根据国家标准和行业规范来确定的。
在我国，常用的CAD标准图框尺寸包括A0、A1、A2、A3、A4等，它们分别对应着不同的纸张大小和比例。
在实际绘图中，根据不同的需求和使用场景，可以选择合适的标准图框尺寸来进行绘图。
在CAD软件中，我们可以通过自定义图框的方式来设置标准图框的尺寸。
一般来说，标准图框包括了标题栏、图框线、比例尺、图幅、图名、设计单位、审核单位、绘图单位、比例尺等内容。
这些内容的尺寸和位置都是根据国家标准和行业规范来确定的，因此在绘图过程中，我们需要严格按照标准来设置图框的尺寸和内容，以确保绘图的准确性和规范性。
此外，在CAD软件中，我们还可以通过模板的方式来使用标准图框。
CAD软件通常会提供一些预设的图框模板，用户可以根据自己的需求选择合适的模板来进行绘图。
在使用模板的过程中，我们需要注意模板的尺寸和内容是否符合国家标准和行业规范，以确保绘图的规范性和准确性。
在实际工程设计中，CAD标准图框的尺寸和使用非常重要。
它不仅能够提高绘图效率和规范性，还能够减少错误和重复绘制的工作量。
因此，作为CAD文档创作者，我们需要深入了解CAD标准图框的尺寸和使用方法，以提高绘图的质量和效率。
总的来说，CAD标准图框的尺寸是根据国家标准和行业规范来确定的，它能够提高绘图效率和规范性。
在CAD软件中，我们可以通过自定义图框和模板的方式来使用标准图框。
在实际工程设计中，CAD标准图框的尺寸和使用非常重要。
因此，作为CAD文档创作者，我们需要深入了解CAD标准图框的尺寸和使用方法，以提高绘图的质量和效率。
cad 标准图框尺寸
cad 标准图框尺寸CAD标准图框尺寸。
CAD软件作为一种专业的设计工具，广泛应用于建筑、机械、电子、航空航天等领域。
在进行CAD设计时，标准图框是非常重要的元素之一，它不仅能够规范图纸的格式，还能够提高图纸的美观程度和专业性。
因此，了解CAD标准图框的尺寸是非常必要的。
一、CAD标准图框的尺寸。
CAD标准图框的尺寸一般是根据国家标准或行业规范来确定的，不同的行业和用途可能会有所不同。
一般来说，CAD标准图框的尺寸包括图框的外部尺寸和内部尺寸两部分。
外部尺寸通常是指图框的边界尺寸，包括图纸的长、宽和边距的大小。
而内部尺寸则是指图框中图纸的可用区域尺寸，也就是实际绘图的范围。
这两者的尺寸通常是相互关联的，需要根据实际情况来确定。
二、CAD标准图框的设计原则。
在设计CAD标准图框时，需要遵循一些基本的原则，以确保图框的实用性和美观性。
首先，图框的尺寸应该符合实际绘图的需要，既要能容纳所需的绘图内容，又要保持图纸的整洁和美观。
其次，图框的尺寸应该便于打印和复印，一般来说，标准图框的尺寸应该符合常见的纸张规格，如A0、A1、A2、A3、A4等。
最后，图框的尺寸设计应该考虑到实际使用中的方便性，比如留有足够的边距用于装订或者撕裂，以及留有足够的空间用于添加图框信息和标注。
三、CAD标准图框的常见尺寸。
根据国家标准和行业规范，CAD标准图框的尺寸一般是固定的，常见的尺寸包括A0、A1、A2、A3和A4等。
其中，A0图框尺寸为1189mm×841mm，A1图框尺寸为841mm×594mm，A2图框尺寸为594mm×420mm，A3图框尺寸为420mm×297mm，A4图框尺寸为297mm×210mm。
这些尺寸是根据ISO国际标准制定的，通常适用于各种不同的设计和绘图需求。
在实际使用中，可以根据需要对图框的尺寸进行调整，但是需要保持一定的比例和规范，以确保图纸的整体美观和统一性。
标准CAD图纸尺寸大全0001
标准CAD 图纸尺寸大全图纸尺寸A0 ：1189毫米*841毫米A1 ：毫米*594毫米A2 ：594毫米*420毫米A3 ：420毫米*297毫米A4：297毫米*210毫米A5：210毫米*148毫米纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8 开或16 开等）来表示纸张的大小，现在我采用国际标准，规定以A0 、A1、A2、B1、B2 等标记来表示纸张的幅面规格。
按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0 的幅面尺寸为841m M 1189mm ，幅面面积为1平方米；B0的幅面尺寸为lOOOmm X 1414mm ，幅面面积为平方米；CO的幅面尺寸为917mm X 1279mm , 幅面面积为平方米；复印纸的幅面规格只采用A系列和B系列。
若将AO 纸张沿长度方式对开成两等分，便成为A1 规格，将 A 纸张沿长度方向对开，便成为A2 规格，如此对开至A8 规格；BO 纸张亦按此法对开至B8 规格。
其中A3、A4、A5、A6 和B4、B5、B6、B7 种幅面规格为复印纸常用的规格。
A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。
A组纸张尺寸的长宽比都是1: V2,然后舍去到最接近的毫米值。
A0定义成面积为一平方米，长宽比为1：V2的纸张。
接下来的A1、A2、A3••…等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。
B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。
举例来说，B1是A1和A0 的几何平均。
C 组纸张尺寸是编号相同的A、B 组纸张的几何平均。
举例来说，C2 是B2 和A2 的几何平均。
一张A4 大小的纸张可以刚好放进一个C4 大小的信封。
如果把A4 纸张对折变成A5 纸张，那它就可以刚好放进C5 大小的信封，同理类推。
cad图纸尺寸
cad图纸尺寸CAD图纸尺寸是指在计算机辅助设计（CAD）领域中使用的标准图纸尺寸。
图纸尺寸在CAD设计中非常重要，因为它们确定了图纸的物理尺寸和比例，从而确保设计的准确性和一致性。
在本文中，我们将探讨CAD图纸尺寸的概念、常用的标准尺寸和CAD软件中如何设置和使用这些尺寸。
一、CAD图纸尺寸的概念在CAD设计中，图纸尺寸是指在设计过程中所用到的纸张或画布的大小。
图纸尺寸以长和宽的单位表示，并通常以英寸（inches）或毫米（millimeters）为单位。
不同的项目和应用领域可能有不同的图纸尺寸要求，而这些要求往往由行业标准或项目规范所规定。
二、常用的标准图纸尺寸在CAD设计中，存在一些常用的标准图纸尺寸，这些尺寸通常是以ISO国际标准为基础制定的。
以下是几个常见的标准图纸尺寸：1. A系列尺寸A系列是最为常见的图纸尺寸系列，其采用均匀的尺寸比例，即长宽比为1:√2。
A0为最大尺寸，A1是A0的一半，以此类推。
以下是A系列尺寸的一些常见代表性尺寸：- A0：841 x 1189 mm- A1：594 x 841 mm- A2：420 x 594 mm- A3：297 x 420 mm- A4：210 x 297 mm2. B系列尺寸B系列图纸尺寸与A系列尺寸相似，但它们的尺寸比例不同。
B0为最大尺寸，B1是B0的一半，以此类推。
以下是B系列尺寸的一些常见代表性尺寸：- B0：1000 x 1414 mm- B1：707 x 1000 mm- B2：500 x 707 mm- B3：353 x 500 mm- B4：250 x 353 mm3. C系列尺寸C系列图纸尺寸也与A系列和B系列类似，但尺寸比例不同。
C0为最大尺寸，C1是C0的一半，以此类推。
以下是C系列尺寸的一些常见代表性尺寸：- C0：917 x 1297 mm- C1：648 x 917 mm- C2：458 x 648 mm- C3：324 x 458 mm- C4：229 x 324 mm4. 其他非ISO标准尺寸除了ISO标准的A、B、C系列尺寸外，CAD设计中还可能使用一些非ISO标准的图纸尺寸，这些尺寸更多地被应用于特定行业或项目需求。
标准cad图框尺寸
标准cad图框尺寸标准CAD图框尺寸。
在CAD设计中，图框是非常重要的元素之一，它不仅可以规范图纸的布局，还可以提高图纸的美观度和专业性。
因此，选择合适的CAD图框尺寸对于设计师来说是非常重要的。
本文将介绍一些常见的标准CAD图框尺寸，希望能对大家有所帮助。
一、A4纸张的CAD图框尺寸。
A4纸张是我们日常使用最为广泛的纸张规格之一，因此在CAD设计中也有着广泛的应用。
一般来说，A4纸张的CAD图框尺寸为210mm×297mm，这样的尺寸既能保证图纸的美观，又能充分利用A4纸张的空间，非常适合一般的工程图纸设计。
二、A3纸张的CAD图框尺寸。
与A4纸张相比，A3纸张的CAD图框尺寸要大一些，一般为297mm×420mm。
A3纸张适合于一些较大型的工程图纸设计，它的使用不仅可以让图纸的布局更加合理，还可以在一定程度上减少图纸的拼接，提高设计效率。
三、其他常见的CAD图框尺寸。
除了A4和A3纸张，在CAD设计中还有一些其他常见的图框尺寸，比如A1、A2、A0等。
它们分别适用于不同规模和不同要求的工程图纸设计，设计师在选择图框尺寸时需要根据实际情况进行合理的选择。
四、如何选择合适的CAD图框尺寸。
在实际的CAD设计中，选择合适的图框尺寸是非常重要的。
一般来说，需要考虑以下几点因素，首先是图纸的规模和内容，如果是较小规模的图纸，可以选择A4纸张的图框尺寸；其次是图纸的布局和美观度，合适的图框尺寸可以让图纸的布局更加合理，美观度更高；最后是实际的使用需求，比如是否需要打印、展示等，这些都是选择图框尺寸时需要考虑的因素。
总之，选择合适的CAD图框尺寸对于图纸的设计和表现有着非常重要的影响，设计师在实际应用中需要根据实际情况进行合理的选择。
希望本文介绍的一些常见的标准CAD图框尺寸能对大家有所帮助，谢谢阅读！。
cad室内设计标准尺寸
在CAD室内设计中，以下是一些常用的标准尺寸：
1. 墙面：踢脚板的高度一般为80~200mm，墙裙的高度为800~1500mm，挂镜线的高度为1600~1800mm（画中心距地面高度）。
2. 餐厅：餐桌的高度为750~790mm，餐椅的高度为450~500mm。
圆桌的直径根据人数不同有不同规格，二人500mm、三人800mm、四人900mm、五人1100mm、六人1100~1250mm、八人1300mm、十人1500mm、十二人1800mm。
3. 门：入户门的洞口宽度一般为1000~1200mm，房间门的洞口宽度一般为850~900mm，卫生间门的洞口宽度一般为700~800mm。
门洞与左右侧面墙体距离5-10cm为宜，门不宜紧贴侧面墙体。
请注意，这些尺寸都是常用的参考尺寸，实际设计时应根据房屋结构和个人喜好进行适当调整。
标准CAD图纸尺寸大全
标准CAD图纸尺寸大全在工程设计、建筑规划、机械制造等众多领域中，CAD 图纸是必不可少的重要工具。
而 CAD 图纸的尺寸规格有着严格的标准，这不仅关乎到图纸的规范性和专业性，更直接影响到设计的准确性和施工的可行性。
接下来，就让我们一起深入了解一下标准 CAD 图纸的尺寸大全。
标准 CAD 图纸尺寸主要分为国际标准和国内标准。
国际标准中，常用的图纸尺寸有 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为841mm×1189mm，它是面积最大的标准图纸规格。
通常用于大型的工程图纸，如建筑总平面图、大型机械装配图等。
由于其尺寸较大，能够展示出较为复杂和全面的设计内容。
A1 图纸的尺寸为 594mm×841mm，相当于将 A0 图纸对折得到。
A1 图纸常用于较为详细的建筑平面图、大型设备布置图等。
A2 图纸的尺寸为 420mm×594mm，是 A1 图纸的一半大小。
在机械设计中，A2 图纸常用于零件图、部件装配图等。
A3 图纸的尺寸为 297mm×420mm，常见于小型的机械零件图、建筑剖面图等。
A4 图纸的尺寸为 210mm×297mm，是我们日常生活和办公中最常见的纸张规格之一。
在 CAD 图纸中，A4 图纸多用于简要的说明图、报告文件等。
国内标准的 CAD 图纸尺寸也与国际标准有着密切的关联。
例如，0 号图幅的尺寸为 1189mm×841mm，1 号图幅为 841mm×594mm，2 号图幅为 594mm×420mm，3 号图幅为 420mm×297mm，4 号图幅为297mm×210mm。
除了上述常见的标准尺寸外，在实际应用中，还可能会根据具体的需求对图纸进行加长或加宽。
但需要注意的是，这种加长或加宽必须遵循一定的规范和比例，以确保图纸的规范性和可读性。
在选择 CAD 图纸尺寸时，需要综合考虑多个因素。
CAD绘图中的尺寸标准和约定方法
CAD绘图中的尺寸标准和约定方法在CAD软件中进行绘图时，尺寸标准和约定方法是非常重要的，它们决定了绘图的准确性和规范性。
本文将重点介绍CAD绘图中常用的尺寸标准和约定方法。
1. 尺寸标准在CAD绘图中，尺寸标准通常包括线宽、文字高度、标注尺寸的格式等方面。
（1）线宽：线宽直接影响线条的显示效果和可读性。
一般情况下，实线的线宽为0.35mm，虚线的线宽为0.18mm。
在一些特殊情况下，如绘制轴侧图等，线宽可适当调整。
（2）文字高度：文字的高度直接影响到标注的清晰度和可读性。
一般情况下，尺寸标注的文字高度为2.5mm，主要标注的文字高度为3.5mm。
（3）标注尺寸格式：标注尺寸的格式应该符合相应的标准，常见的格式有：整型尺寸、小数尺寸和分数尺寸。
其中，整型尺寸一般用于较大的尺寸，小数尺寸用于较小的尺寸，分数尺寸则主要用于构造中常见的1/8、1/16等尺寸。
2. 约定方法在CAD绘图中，约定方法主要指的是确定各种尺寸标注的位置、方向和形式等。
（1）标注位置：尺寸标注的位置应该尽可能清晰明确，避免和其他图形相重叠或相互遮挡。
一般来说，标注应该位于主视图的右上方或下方，辅助视图的右边或下方。
（2）标注方向：标注的箭头指向应该从主要的图形组成线条指向标注文字部分，以确保标注的清晰度和易读性。
（3）标注形式：常见的标注形式有线性标注、径向标注、角度标注等。
线性标注用于标注直线和平行线的长度，径向标注用于标注圆形和圆弧的半径或直径，角度标注则用于标注角度。
除了以上提到的尺寸标准和约定方法，还有一些其他的细节需要注意：（1）尺寸的精确程度：在绘图中应注意选择合适的精确度，尽量避免过度精确导致尺寸标注复杂或难以理解。
（2）尺寸的一致性：同一图面上的尺寸应该保持一致，即相同的尺寸应该采用相同的标注方式和文字高度。
（3）尺寸标注的字体：字体的选择应该保证清晰易读，常用的字体有宋体、仿宋等。
综上所述，CAD绘图中的尺寸标准和约定方法对于确保绘图的准确性和规范性起着至关重要的作用。
cad标准加长图纸具体尺寸表
cad标准加长图纸具体尺寸表CAD标准加长图纸具体尺寸表。
在CAD设计中，图纸的标准尺寸是非常重要的，它直接影响着设计的准确性和规范性。
在设计过程中，我们需要按照一定的标准来确定图纸的具体尺寸，以确保设计的准确性和统一性。
本文将介绍CAD标准加长图纸的具体尺寸表，希望能对大家的设计工作有所帮助。
1. 图纸尺寸表。
CAD标准加长图纸的具体尺寸表如下：A0纸尺寸，1189mm × 841mm。
A1纸尺寸，841mm × 594mm。
A2纸尺寸，594mm × 420mm。
A3纸尺寸，420mm × 297mm。
A4纸尺寸，297mm × 210mm。
2. 尺寸说明。
在CAD设计中，常用的图纸尺寸是A0、A1、A2、A3和A4。
这些尺寸是按照ISO标准确定的，具有国际通用性。
在设计过程中，我们需要根据实际情况选择合适的图纸尺寸，以确保设计的完整性和清晰度。
A0纸尺寸适用于大型工程设计，如建筑设计、机械设计等，其尺寸较大，适合绘制较大的图纸和平面布局图。
A1纸尺寸适用于一般工程设计，如零部件图、装配图等，其尺寸适中，适合绘制一般大小的图纸和布局图。
A2纸尺寸适用于小型工程设计，如零件图、结构图等，其尺寸较小，适合绘制较小的图纸和细节图。
A3纸尺寸适用于较小的工程设计，如零件图、图纸修改等，其尺寸更小，适合绘制较小的图纸和细节图。
A4纸尺寸适用于非常小的工程设计，如零件图、图纸修改等，其尺寸最小，适合绘制较小的图纸和细节图。
3. 总结。
在CAD设计中，图纸的尺寸选择是非常重要的，它直接影响着设计的准确性和规范性。
我们需要根据实际情况选择合适的图纸尺寸，并按照标准确定图纸的具体尺寸，以确保设计的完整性和清晰度。
希望本文介绍的CAD标准加长图纸具体尺寸表能对大家的设计工作有所帮助。
cad如何标准尺寸
cad如何标准尺寸CAD如何标准尺寸。
在CAD设计中，标准尺寸的使用是非常重要的，它可以保证设计的准确性和统一性。
下面将介绍CAD如何标准尺寸，以及标准尺寸的应用方法。
首先，我们需要了解标准尺寸的概念。
标准尺寸是指在设计过程中经常使用的一些固定数值，这些数值通常是经过标准化的，可以在设计中直接应用，无需重复计算。
标准尺寸的使用可以提高设计效率，减少错误率，同时也方便了设计师之间的交流和合作。
在CAD软件中，我们可以通过以下几种方式来使用标准尺寸。
首先，可以在绘图时直接使用CAD软件内置的标准尺寸库，这些库中包含了各种常用的标准尺寸，设计师可以根据需要选择合适的尺寸进行绘制。
其次，设计师也可以自行创建标准尺寸模板，将常用的标准尺寸保存为模板文件，以备在需要时直接调用。
另外，一些CAD软件还支持自定义标准尺寸，设计师可以根据自己的需要添加或修改标准尺寸，以满足特定的设计要求。
除了使用标准尺寸库外，设计师在绘图时还需要注意一些细节。
首先，要保证绘图的准确性，尺寸标注的位置应该清晰明了，不要与其他图形或标注重叠，以免造成混淆。
其次，标准尺寸的选择要符合实际情况，不能盲目套用标准尺寸，应该根据具体的设计要求和实际情况进行选择。
另外，在绘图时还要注意标准尺寸的一致性，相同类型的零件应该使用相同的标准尺寸，以保证整个设计的统一性。
在实际的设计工作中，标准尺寸的应用是非常灵活的。
设计师可以根据具体的设计要求和实际情况来选择合适的标准尺寸，同时也可以根据需要进行适当的调整和修改。
在使用标准尺寸的过程中，设计师还应该不断积累经验，总结出适合自己的一套标准尺寸规范，以提高设计效率和准确性。
总之，标准尺寸在CAD设计中起着非常重要的作用，它可以提高设计效率，减少错误率，保证设计的准确性和统一性。
设计师在使用标准尺寸时需要注意细节，保证标注的清晰明了，选择合适的标准尺寸，并保持一致性。
只有这样，才能充分发挥标准尺寸的优势，提高设计质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T50001-20014．建筑制图标准GB/T 50104-2001 5．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图03G101-1 7．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T50114-20019．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4 宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297 图框边距C 10 5 A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。
编号从01，02，03至n，修改次数从A，Ｂ，C至Z。
专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~n JS-01~n JS-01~n-A~Z 结构G-01~n GS-01~n GS-01~n-A~Z 给排水S-01~n SS-01~n SS-01~n-A~Z 采暖通风空气调节Se-01~n SeS-01~n SeS-01~n-A~Z 电气D-01~n DS-01~n DS-01~n-A~Z 弱电DX-01~nDXS-01~n DXS-01~n-A~Z 动力M-01~n MS-01~n MS-01~n-A~Z4．调用标准图框存放于网络系统“ \\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。
第2.0.2条比例种类比例原值比例1:1 常规缩小比例1:1 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000 必要时缩小比例1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:4001:600第2.0.3条字体1．中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm，高宽比1；数字及英文统一选用HZHT，字高为300mm，高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm，高宽比1。
2．图纸名称字体统一选用黑体，中文字高600mm，高宽比0.8，数字字高500，高宽比0.8；数字与中文图名下粗横线平齐。
3．图纸中图面表达部分:3.1．设计说明，材料做法表等以文字为主的图纸中：标题字体统一选用黑体，字高600mm，高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500，高宽比1；结构专业其它内容选用JD.SHX DING.SHX，字高350—500。
3.2．其他字体控制详下表（建筑专业）字型字体文件宽高比字高（mm）备注HZ ROS.SHX HZTXT.SHX 0.8 300 图中小索引，文字说明HZHT1 WINDOWS 黑体0.7 600 图名，户型名称ROMANDROMAND.SHX 0.6 220~250 门窗编号HZ HZTXT.SHX 0.8 500 房间名称ROMANS ROMANS.SHX 0.7 300 外部尺寸ROMANS ROMANS.SHX 0.8 220~250 内部尺寸COMPLEX COMPLEX.SHX 0.8 以天正软件自动生成为准轴号注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6，字高方向0.8。
第2.0.4条图线1. 基本线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线0.12b cntinuous(line) 细实线0.2b cntinuous(line) 中实线0.3bcntinuous(line) 粗实线0.5bcntinuous(line) 特粗实线0.6bcntinuous(line) 特细虚线0.12b dash 细虚线0.2b dash 中虚线0.3b dash 粗虚线0.5b dash 特粗虚线0.6 b dash细单点划线0.2b dash 粗单点划线0.5b dash 长点划线0.2b dote 双点划线0.2b2．线型构造各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例1000。
第2.0.5条施工图图层管理建筑层名解释线型颜色笔宽DOTE 轴线dote 10 0.15 AXIS 轴标continuous 1/7 0.15/0.3 WALL 墙continuous 2 0.55 COLUMN 柱/剪力墙continuous 3 0.4 SD 柱/剪力墙填充continuous 252 0.2（灰度60% ）LINE 看线continuous 1WINDOW 门窗continuous 4 MC 门窗编号continuous 6 BALCONY 阳台continuous 6 STAIR 楼梯continuous 4 洁具/LVR 洁具/橱具continuous 1 0.15 家具/FUR 家具253 0.15（灰度30% ）PUB-DIM 标高/图名标注1/7 0.15/0.25 PUB-DIM1 公共标注1/7 内部尺寸/PUB-DIM2 细节标注1/7 PUB-HATCH 公共填充8 0.15 瓦坡屋顶填充 5 0.15 PUB-TEXT 索引文字说明1/7 0.15/0.25 房间名称房间名称7 0.25 E-OUTLINE 立面大轮廓 2 0.55 E-WALL 立面轮廓（转折线）7 0.4 E-Window 立面窗4 0.3 HIDDEN 虚线hidden 4 0.2 HOLE 留洞continuous 4 0.2 其它continuous 4 0.2 结构层名解释线型颜色颜色(GS线宽) Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙dash 黄色黄色(0.30) <0.25> Srein 钢筋Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号continuous 黄色绿色(0.30)<0.15> Stc 填充continuous 252 252(灰度) SLb 梁配筋标注continuous 白色蓝色(0.20) <0.15> 同建筑轴线dote 红色红色(0.10) <0.10> Sccx 尺寸线continuous 绿色红色(0.10) <0.10> SText 说明文字continuous 白色白色(0.20) <0.15> 给排水层名解释线型颜色笔宽0s-污水管污水管 4 0.65 0s-给水管给水管3 0.50 0s-消火栓管消火栓管 2 0.50 0s-喷淋管喷淋管 3 0.50 0s-水标注水标注2 0.25 0s-管配件管配件7 0.25 0s-水留洞水留洞7 0.25 0s-文字说明文字说明1 0.35 0s建筑建筑底图continuous 2 0.18 采暖通风空气调节层名解释线型颜色1n-duct 空调风管continuous cyan 1n-HS 空调回水dash 紫色1n-GS 空调供水continuous cyan 1N-NS 空调凝结水管center 黄色1N-SB 空调设备center 红色1N-MQ 煤气continuouscyan 电气层名解释线型颜色Ebpm 电气设备continuous green Eline 电气布线continuous yellow Extt 电气系统continuous green 通讯层名解释线型颜色Tcabl 通讯布线continuous cran Teqpm 通讯设备continuous green Txtt 通讯系统图continuous green第2.0.6条图纸目录上海地区单出图纸目录，其他地区目录位于总说明中。
第三章基本画法第3.0.1条尺寸标注1．同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1.尺寸线Demension Line之Extension为300mm,Extension Line 之Extension为250mm. 2．平面图中的三道尺寸线：第一道为门窗洞口与墙体的标注；第二道为轴线标注，附带端部墙体的厚度；第三道为外包尺寸。
3．突出部分的阳台和其他细部位的尺寸应另标注。
不应与三道主尺寸混注。
第3.0.2条轴线圈距离尺寸线为4mm，尺寸线之间间距为8mm.第3.0.3条图名图名统一在图名下画线、线宽为0.5b.且与图名文字等宽。
数字比例下不划线，其字高为3mm底部与下划线上部取平。
第3.0.4条楼梯踏步标示尖头以圆点起始，园点为50mm。
