型钢梁与压型钢板组合封堵洞口施工工法(2)

型钢梁与压型钢板组合封堵洞口施工工法(2)

型钢梁与压型钢板组合封堵洞口施工工法型钢梁与压型钢板组合封堵洞口施工工法一、前言在建筑和工程领域中,封堵洞口是一种常见的施工任务。

传统的封堵方法可能存在耗时、劳动强度高以及施工质量不稳定等问题。

为了解决这些问题,工程师们发展了一种结合了型钢梁与压型钢板的组合封堵洞口施工工法。

二、工法特点该工法具有以下特点:1. 高效性:型钢梁和压型钢板结合形成一个坚固的封堵结构,施工速度快,提高了工作效率。

2. 稳定性:型钢梁具有优良的抗压和抗扭转性能,压型钢板具有较高的强度和刚性,组合后能够承受较大的荷载,提高了封堵结构的稳定性。

3. 灵活性:型钢梁和压型钢板可以根据洞口尺寸进行调整和组合,适应不同尺寸和形状的洞口,提高了施工的灵活性和适应性。

4. 经济性:型钢梁和压型钢板的材料成本相对较低,工法的施工成本较低,适用于中小型工程。

5. 环保性:该工法采用的材料均可回收利用,减少了对环境的污染。

三、适应范围该工法适用于以下情况:1. 小型洞口的封堵,例如墙体洞口、管道洞口等。

2. 需要快速封堵的情况,例如紧急修复或临时封堵。

3. 要求封堵结构稳定性较高的情况,例如需要抵御外力荷载的洞口封堵。

四、工艺原理该工法利用型钢梁和压型钢板的组合结构,形成一个坚固的封堵体系。

在施工过程中,首先根据洞口尺寸和形状选择合适的型钢梁和压型钢板。

然后,按照设计要求将型钢梁嵌入洞口边缘,利用螺栓将型钢梁与洞口固定。

接下来,将压型钢板放置到型钢梁上,形成一个密封结构。

最后,通过焊接或螺栓将压型钢板与型钢梁连接固定,确保整个封堵体系的稳定性。

五、施工工艺 1. 准备工作:确定封堵洞口的尺寸和形状,选择合适的型钢梁和压型钢板。

2. 安装型钢梁:将型钢梁嵌入洞口边缘,利用螺栓将其与洞口固定。

3. 安装压型钢板:将压型钢板放置在型钢梁上,确保与型钢梁紧密贴合。

4. 连接固定:采用焊接或螺栓将压型钢板与型钢梁连接固定,确保封堵体系的稳定性。

5. 封堵完成:检查封堵体系的稳定性和密封性,确保施工质量达到设计要求。

压型钢板施工安全措施

压型钢板施工安全措施

压型钢板施工安全措施
1、压型钢板必须边铺设边固定,禁止无关人员进入施工部位。

2、压型钢板在人工散板时,工人必须系安全带。

3、压型钢板施工楼层下方禁止人员穿行,并设明显告示牌标识。

4、压型钢板铺设后及时封闭洞口,设护栏并作明显标识。

5、压型钢板铺设后周边应设防护栏杆。

6、安装压型钢板之前,必须在跨中设置临时支撑。

7、在铺设压型钢板的操作平面下要搭设安全网,安全网连接点和周围结构连接牢固,在施工之前检查,连接牢固后方可进行施工。

钢结构屋面板(压型钢板)施工方案.

钢结构屋面板(压型钢板)施工方案.

XXXXXXXXXXX屋面板施工方案编制:审核:批准:xxxxxxxxxxxxxxxxxxxx项目部编制时间:20xx 年x 月xx日目录一、屋面板概况 (2)二、参建单位 (3)三、编制依据 (3)四、施工原理 (3)五、施工准备 (3)六、屋面板安装 (6)七、压型钢板安装图例 (8)八、注意事项 (10)九、安全环保管理措施 (11)一、屋面板概况屋面压型钢板铺设面积分别为x区228m*72m、x区228m*54m 屋面压型钢板采用1.0mm厚YX35-125-750型压型钢板,本工程使用的钢卷材为xxxxx铝板带有限公司生产的1*1000*c镀锌钢卷。

二、参建单位设计单位:xxxxxxxxxxxxx建设单位:xxxxxxxxxxxxx监理单位:xxxxxxxxxxxxx总承包单位:xxxxxxxxxxxxx施工单位:xxxxxxxxxxxxx三、编制依据《钢结构工程施工质量验收规范》GB50205-2001《钢-混凝土组合楼板结构设计与施工规范》YB9238-93《建筑钢结构焊接技术规程》JGJ81-2002《建筑用压型钢板》GB/T 12755—2008《屋面工程质量验收规范》GB50207-2002四、施工原理压型钢板屋面施工中,应遵守钢筋混凝土结构工程施工规范和钢结构工程施工规范的相关规定,并结合压型钢板自身的特点,突出其施工便捷,自重轻、免维护的特点。

五、施工准备屋面板:屋面板成卷运至现场,现场压制。

钢板宽度为750mm,波峰高度为35mm,波峰间距为125mm。

现场准备:1、施工临时用电,机具、支架,安全设施等准备就绪。

2、对施工现场进行勘察,根据施工现场的实际情况,确定压型钢板压制好后的放置地点及吊车吊装时位置,保证道路畅通。

机具准备:人员准备:吊装:屋面压型钢板压制好后,将每6张压制好的压型钢板放置在特制的长24米宽1米的固定架上,由75t吊车在x区北侧将压型钢板通过吊带与固定架绑定后起吊至网架最北侧,再由工人将压型钢板分张依次拖拽、运输至安装位置。

钢板施工方案

钢板施工方案

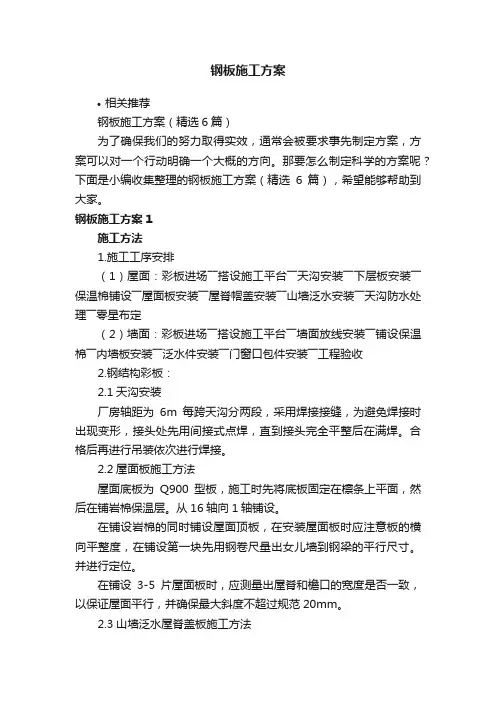

钢板施工方案•相关推荐钢板施工方案(精选6篇)为了确保我们的努力取得实效,通常会被要求事先制定方案,方案可以对一个行动明确一个大概的方向。

那要怎么制定科学的方案呢?下面是小编收集整理的钢板施工方案(精选6篇),希望能够帮助到大家。

钢板施工方案1施工方法1.施工工序安排(1)屋面:彩板进场――搭设施工平台――天沟安装――下层板安装――保温棉铺设――屋面板安装――屋脊帽盖安装――山墙泛水安装――天沟防水处理――零星布定(2)墙面:彩板进场――搭设施工平台――墙面放线安装――铺设保温棉――内墙板安装――泛水件安装――门窗口包件安装――工程验收2.钢结构彩板:2.1天沟安装厂房轴距为6m每跨天沟分两段,采用焊接接缝,为避免焊接时出现变形,接头处先用间接式点焊,直到接头完全平整后在满焊。

合格后再进行吊装依次进行焊接。

2.2屋面板施工方法屋面底板为Q900型板,施工时先将底板固定在檩条上平面,然后在铺岩棉保温层。

从16轴向1轴铺设。

在铺设岩棉的同时铺设屋面顶板,在安装屋面板时应注意板的横向平整度,在铺设第一块先用钢卷尺量出女儿墙到钢梁的平行尺寸。

并进行定位。

在铺设3-5片屋面板时,应测量出屋脊和檐口的宽度是否一致,以保证屋面平行,并确保最大斜度不超过规范20mm。

2.3山墙泛水屋脊盖板施工方法在屋面板安装完成后,先对屋脊檐口做泛水沿的防水处理,在进行屋脊帽盖的安装,在安装屋脊帽盖时搭接部分长度不小于100mm,并用铆钉进行连接,在屋脊盖板完成后对所有外露铆钉满打密封胶。

2.4墙面彩板安装方法墙板安装时,先安装外墙板,外墙板固定在檩条外侧,第一块外墙板固定后进行超直放线超平,将下部泛水顺直找平,然后依次进行安装,外板安装后,铺保温棉为防止保温面下垂应采在外墙板上应大面积铺设岩棉钉保证保温面固定不下垂,内墙板固定在檩条内侧与保温面铺设交差进行。

做法与外墙同。

天沟防水处理零星修补工程验收为上中下节角驰Ⅱ型板,中间接头采用压型收边板连接,每跨可独立安装。

彩色压型钢板施工方案

彩色压型钢板施工方案

彩色压型钢板施工一、屋面彩色压型钢板板型及其特点:随着建筑屋面对防水要求的提高,许多重要结构主要采用绞接式扣板板型。

因此我公司在本次工程的屋面彩板选型中采用此种板型,因其具有以下优点:,成形有效宽度为760mm),肋高71mm,加之特殊的波形设计,故成形后彩板的刚度很高。

为此,锁缝式彩板常用在有较高刚度要求和防水要求的场合。

二、彩色压型钢板配件说明:我公司的彩板围护系统还配有如下配件,以保证建筑的完美性能: 1. 密封堵头及密封压条:它们采用耐腐蚀的高密度泡沫精制而成,主要用于屋脊处及屋檐处的密封,从而增加防水和防风性能。

2. 密封胶:彩板的两端、包边泛水板接缝处以中性硅硐密封胶密封。

3. 配套的屋脊盖板、泛水、包边板的用料均用与屋墙面彩板相同的用料。

该工程我公司精心设计了大量的装饰性包边,以增加建筑的美感。

4.彩板专用螺钉:自攻螺钉采用与本公司钢构系统相配套的高效防腐性能的刻力封Climaseal涂层美国ITW集团提供的‘标迪’牌专用螺钉,具有自钻力强,防腐性能好及美观大方的特点,具有与彩色镀铝锌压型钢板同等的使用寿命。

其简便的自钻安装方式有利于缩短安装时间。

三、彩色压型钢板的生产制作方案: 1. 由于施工现场地窄小,本项目压型钢板的生产制作分为二部分进行: 1.1. 屋面外层压型钢板在施工现场压制成型,保证屋面钢板为通长整板不,作搭接,满足防水要求。

1.2. 其它彩板因板长均在14m以下,在工厂压制成型,按实际尺寸下料,运输到现场安装。

1.3. 制作工艺流程进料复检成型检验存放 1.4. 制作中须注意的要点 2.1.进料:严格检验材料的材质证明书是否与材料相吻合;检查每卷彩卷的包装是否完好无损;检查开卷后的面漆是否与设计相符;检查钢板的厚度是否在要求范围之内。

2.2. 成型:采用全电脑控制数控压型板机,一次加工成型(随图纸尺寸任意定尺)。

当第一块压型板成型后,严格检查其尺寸和表面质量,加强制造过程中的质量控制。

压型钢板组合楼板施工方法

压型钢板组合楼板施工方法

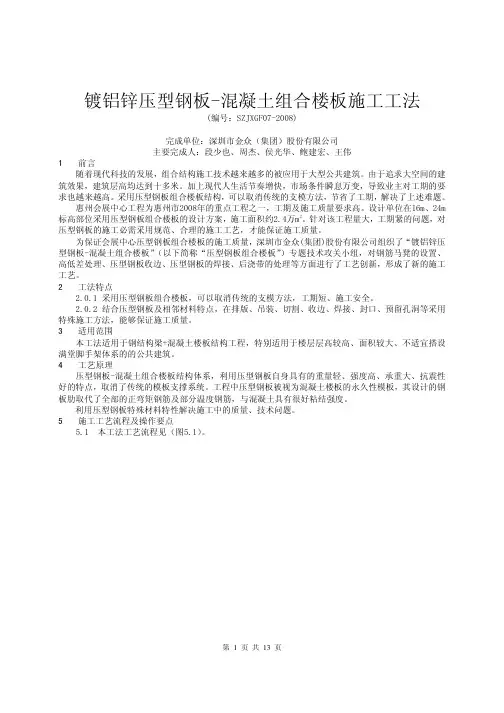

镀铝锌压型钢板-混凝土组合楼板施工工法(编号�S Z J X G F07-2008)完成单位�深圳市金众�集团�股份有限公司主要完成人�段少也、周杰、侯光华、鲍建宏、王伟1前言随着现代科技的发展�组合结构施工技术越来越多的被应用于大型公共建筑。

由于追求大空间的建筑效果�建筑层高均达到十多米。

加上现代人生活节奏增快�市场条件瞬息万变�导致业主对工期的要求也越来越高。

采用压型钢板组合楼板结构�可以取消传统的支模方法�节省了工期�解决了上述难题。

惠州会展中心工程为惠州市2008年的重点工程之一�工期及施工质量要求高。

设计单位在16m、24m 标高部位采用压型钢板组合楼板的设计方案�施工面积约2.4万m2。

针对该工程量大�工期紧的问题�对压型钢板的施工必需采用规范、合理的施工工艺�才能保证施工质量。

为保证会展中心压型钢板组合楼板的施工质量�深圳市金众(集团)股份有限公司组织了“镀铝锌压型钢板-混凝土组合楼板”�以下简称“压型钢板组合楼板”�专题技术攻关小组�对钢筋马凳的设置、高低差处理、压型钢板收边、压型钢板的焊接、后浇带的处理等方面进行了工艺创新�形成了新的施工工艺。

2工法特点2.0.1采用压型钢板组合楼板�可以取消传统的支模方法�工期短、施工安全。

2.0.2结合压型钢板及相邻材料特点�在排版、吊装、切割、收边、焊接、封口、预留孔洞等采用特殊施工方法�能够保证施工质量。

3适用范围本工法适用于钢结构梁+混凝土楼板结构工程�特别适用于楼层层高较高、面积较大、不适宜搭设满堂脚手架体系的的公共建筑。

4工艺原理压型钢板-混凝土组合楼板结构体系�利用压型钢板自身具有的重量轻、强度高、承重大、抗震性好的特点�取消了传统的模板支撑系统。

工程中压型钢板被视为混凝土楼板的永久性模板�其设计的钢板肋取代了全部的正弯矩钢筋及部分温度钢筋�与混凝土具有很好粘结强度。

利用压型钢板特殊材料特性解决施工中的质量、技术问题。

5施工工艺流程及操作要点5.1本工法工艺流程见�图5.1�。

压型钢板组合楼板技术参数及施工安装

压型钢板组合楼板技术参数及施工安装

压型钢板组合楼板技术参数及施工安装一、技术参数1. 压型钢板:压型钢板是由冷轧卷钢经过弯曲和沉积而成的,具有较高的强度和刚度,常用的厚度为0.8-1.2mm。

压型钢板的型号和尺寸要根据楼板设计要求进行选择。

2.独立梁:独立梁是用来承担楼板荷载的主要承力构件,一般采用钢筋混凝土独立梁。

独立梁的截面积和高度要根据楼板设计要求进行确定。

3.钢筋:压型钢板组合楼板需要在压型钢板内部预制钢筋,用于增加楼板的强度和刚度。

钢筋的型号、数量和布置要根据楼板设计要求进行确定。

4.砼:砼用于填充压型钢板内部的空隙,增加楼板的强度和刚度。

砼的配合比和强度等级要根据楼板设计要求进行确定。

5.防火涂料:为了提高楼板的防火性能,可以在压型钢板表面涂刷防火涂料。

防火涂料的种类和厚度要根据楼板设计要求和建筑设计规范进行选择。

二、施工安装1.准备工作:施工前需要准备好所需的施工材料和施工机械设备,并做好安全措施,确保施工安全。

2.独立梁施工:首先进行独立梁的施工,包括模板搭设、钢筋绑扎和砼浇筑等工序。

独立梁的尺寸和位置要根据楼板设计要求进行精确施工。

3.压型钢板安装:将预制好的压型钢板按照楼板设计要求进行布置和调整,采用螺栓、焊接等方式进行连接。

连接点的位置和数量要根据楼板设计要求进行确定。

4.钢筋预制:在压型钢板内部预制钢筋,根据楼板设计要求进行布置。

钢筋的截面积和数量要根据楼板设计要求进行确定。

5.砼浇筑:将预制好的砼按照楼板设计要求进行浇筑,填满压型钢板内部的空隙。

砼的配合比和浇筑工艺要根据楼板设计要求进行确定。

6.防火涂料施工:待砼凝固后,可以在压型钢板表面涂刷防火涂料,提高楼板的防火性能。

防火涂料的种类和施工厚度要根据楼板设计要求和建筑设计规范进行选择。

7.楼板验收:楼板施工完成后,进行验收,检查楼板各项技术参数是否符合设计要求,以及施工质量是否达到相关标准要求。

通过以上施工流程,可以完成压型钢板组合楼板的施工安装。

压型钢板组合楼板具有强度和刚度高、节省混凝土用量、施工周期短等优点,因此在现代建筑中得到了广泛应用。

压型钢板混凝土施工方案

压型钢板混凝土施工方案

压型钢板混凝土施工专项施工方案编制:审核:日期:编号:发放号:昆山浦东软件园工程项目经理部目录一、分部分项及特殊过程概况 (1)6.1合理安排施工工序 (18)6.2加强进度计划管理 (18)6.3施工协调管理 (18)一、分部分项及特殊过程概况A9服务中心2层,建筑总面积3050㎡,其中:1段结构形式为多层钢结构框架,层高3.8米,建筑功能为餐厅,2段结构形式为钢筋混凝土框架结构,是主入口,还有厨房、备餐间、设备用房及库房。

压型钢板混凝土施工主要应用于1段(餐厅)结构。

-3.55 m处为钢筋混凝土楼面,+0.880m和+4.430处为压型钢板混凝土楼面,楼面为12cm厚。

采用的是矢高51mm,厚1mm的压型钢板进行施工,并兼做模板。

由于两钢梁之间的间距大于2m,故在压型钢板下每间隔一段距离搭设脚手架,脚手架的上端用长挑板支撑着压型钢板作为支护体系,这样可以使压型钢板混凝土的施工更加安全。

二、施工部署根据工程特点、所采用的主要施工方法及施工作业进度计划施工劳动力计划安排如下:安装设备选用:序名称规格/型号数量号1电动板手4把2气割设备1套3电焊机BX1-315F-22台4钢卷尺若干5板手若干6总配电箱1套7铆钉枪4把8电钻4把9切割机2台10钢管脚手架扣件式若干鉴于甲方实际要求,经过反复核定,并针对压型钢板混凝土结构特点以及拟采用的施工安装机械,计划该施工工程工期为30天。

三、施工方法3.1施工工艺流程(见图3.1)3.2 操作要点3.2.1 压型钢板安装1.安装前的准备工作1) 认真熟悉图纸,了解压型钢板的排版分布、尺寸控制要求以及压型钢板在钢梁上位置关系等。

2) 在安装之前,检查钢梁的平整度和钢结构梁的完善情况,认真清扫钢梁顶面的杂物,检查钢梁表面是否存在防腐工艺,如果存在必须要将防腐表层打磨去掉。

3) 综合测量钢梁表面的平整度,并根据压型钢板的排版图及建筑轴线在钢梁表面上进行测量放线,并作好测量标记。

钢结构安装工程施工安全技术措施(最新版)

钢结构安装工程施工安全技术措施(最新版)

( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改钢结构安装工程施工安全技术措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes钢结构安装工程施工安全技术措施(最新版)现场安装部分(一)钢结构安装1.施工方法:本工程钢结构安装,首先复核混凝土基础的轴线及基础顶面标高,采用分件吊装的方法,先吊装所有钢柱,待校正固定灌浆后,依次吊装首层至五层钢梁,随吊随调整,然后进行安装固定,最后吊装屋面支撑及檩条系统。

2.施工顺序:现场吊装划分为二个施工单元,每个单元分别进行独立作业,一单元采用一台50吨吊车,由8轴至1轴由东向西吊装,二单元采用50吨吊车由9轴至15轴由西向东吊装,吊装顺序见吊装平面图。

3.安装前准备工作①.柱脚螺栓的施工:复核土建基础施工的柱脚定位轴线,埋设地脚螺栓。

为保证地脚螺栓的定位准确,将地脚螺栓用钢模板孔套进行定位固定,并进行反复校核无误后方能进行混凝土的浇注施工。

地脚螺栓露出地面的部分用塑料布进行包裹保护。

②.编制安装计划和构件供应计划,组织好施工。

③.检查钢构件:钢构件出厂时应具有出厂合格证,安装前按图纸查点复核构件,将构件依照安装顺序运到安装范围内,在不影响安装的条件下,尽量把构件放在安装位置下边,以保证安装的便利。

④.标准节的安装流程⑤.安装质量标准项目名称允许偏差垂直度单节柱建筑物总体H/100且≤10mm标高梁面L/1000且≤10mm柱顶≤5mm建筑物高度±n(△n+△n+△w)4.安装施工工艺①.钢柱安装:吊装前首先确定构件吊点位置,确定绑扎方法,吊装时做好防护措施。

压型钢板混凝土施工方案

压型钢板混凝土施工方案

第13压型钢板混凝土施工专项施工方案编制:审核:日期:编号:发放号:昆山浦东软件园工程项目经理部第13目录一、分部分项及特殊过程概况 (1)6.1合理安排施工工序 (15)6.2加强进度计划管理 (15)6.3施工协调管理 (15)一、分部分项及特殊过程概况A9服务中心2层,建筑总面积3050㎡,其中:1段结构形式为多层钢结构框架,层高3.8米,建筑功能为餐厅,2段结构形式为钢筋混凝土框架结构,是主入口,还有厨房、备餐间、设备用房及库房。

压型钢板混凝土施工主要应用于1段(餐厅)结构。

-3.55 m处为钢筋混凝土楼面,+0.880m和+4.430处为压型钢板混凝土楼面,楼面为12cm厚。

采用的是矢高51mm,厚1mm的压型钢板进行施工,并兼做模板。

由于两钢梁之间的间距大于2m,故在压型钢板下每间隔一段距离搭设脚手架,脚手架的上端用长挑板支撑着压型钢板作为支护体系,这样可以使压型钢板混凝土的施工更加安全。

二、施工部署根据工程特点、所采用的主要施工方法及施工作业进度计划施工劳动力计划安排如下:安装设备选用:序号名称规格/型号数量1 电动板手4把2 气割设备1套3 电焊机BX1-315F-2 2台4 钢卷尺若干5 板手若干6 总配电箱1套7 铆钉枪4把8 电钻4把9 切割机2台10 钢管脚手架扣件式若干鉴于甲方实际要求,经过反复核定,并针对压型钢板混凝土结构特点以及拟采用的施工安装机械,计划该施工工程工期为30天。

三、施工方法3.1施工工艺流程(见图3.1)图3.1 压型钢板组合楼板施工工艺流程图不合格检查、整改后浇带处理、隐蔽养护混凝土浇筑混凝土浇筑前综合验收垃圾清理后浇带、孔洞流设钢筋工程施工检查、整改不合格安装工程交接验收安装工程预留预埋不合格检查、整改压型钢板交接验收压型钢板端部开口封闭栓钉焊接、压型钢板与钢梁焊接压型钢板铺设压型钢板铺设前的测量放线,梁面标高偏差测定钢结构梁施工完毕,并通过验收压型钢板深化设计、加工制作3.2 操作要点3.2.1 压型钢板安装1.安装前的准备工作1) 认真熟悉图纸,了解压型钢板的排版分布、尺寸控制要求以及压型钢板在钢梁上位置关系等。

压型钢板工程施工方案

压型钢板工程施工方案

压型钢板工程施工方案一、项目概述压型钢板工程是一种利用热轧或冷轧钢板经过压型、弯曲、裁切等工艺加工而成的建筑材料,具有较高的强度和稳定性。

该工程主要涉及到压型钢板的制作、加工、安装和涂装等环节。

本文就压型钢板工程施工方案进行详细阐述。

(一)前期准备1.项目审批:施工前需进行项目的申报和审批,包括土地使用许可、建设工程规划许可等。

2.施工图纸设计:根据设计要求绘制压型钢板工程的施工图纸,包括构造图、节点图、细部图等。

3.设备租赁:提前确定所需设备,如吊车、起重机、钢板切割机等,并租赁相关设备。

(二)压型钢板制作1.钢板采购:根据设计要求选择适宜的热轧或冷轧钢板进行采购。

2.钢板加工:将采购的钢板经过切割、冲孔、弯曲等工艺进行加工,制作成预定形状的压型钢板。

3.钢板喷涂:对加工完成的压型钢板进行表面处理和涂装,提高其防腐蚀性能和美观度。

(三)压型钢板安装1.安装准备:施工人员检查钢板和安装工具的质量和完整性,确保施工准备充分。

2.安装方案制定:根据工程图纸和设计要求,制定压型钢板的安装方案,包括垂直安装、横向安装、连接方式等。

3.安装程序:按照安装方案的顺序进行压型钢板的安装,包括吊装、固定、连接等环节。

4.安全措施:配备专业人员进行施工现场的安全管理,确保施工人员的安全。

(四)工程验收1.自检:由施工单位自行对工程进行自检,确保施工质量符合设计要求。

2.监理验收:由监理单位对工程进行验收,包括施工质量、安全措施和材料使用等方面的检查。

3.业主验收:由业主单位对工程进行验收,确认工程质量合格后正式交付使用。

三、施工注意事项1.安全第一:施工过程中必须严格按照相关安全规定执行,做好防护措施,确保人员和财产安全。

2.材料质量:施工前对材料进行严格检查,杜绝次品进入施工现场。

3.施工现场管理:施工现场要保持整洁,随时清理杂物,确保施工顺利进行。

4.施工人员培训:施工人员要经过专业培训,熟悉施工方案和施工工艺,保证施工质量。

压型钢板(又称楼承板)

压型钢板(又称楼承板)

1适用范围压型钢板(又称楼承板):镀锌薄钢板经辊压成型,其截面成梯形、倒梯形或类似形状的波形,在建筑中用于楼板永久性支撑模板,也可被选用为其他用途的钢板。

本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。

它既是楼盖的永久性支承模板,根据设计它还可以与现浇混凝土层共同工作,是建筑物的永久组成部分,习惯称为结构楼承板。

本工艺标准适用于结构楼承板的施工。

2执行标准标准及规范《钢结构结构施工质量验收规范》GB50205-2001《建筑用压型钢板》GB/T12755—912.3.3 基本规定压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐蔽手续以后进行,最好是整层施工。

压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥,及时安装,不宜在高空过夜,必须过夜的应临时固定。

压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》GB/T12755 的要求。

高空施工的安全走道应按施工组织设计的要求搭设完毕。

施工用电的连接应符合安全用电的有关要求,严格做到一机、一闸、一漏电。

2.3.3.5 压型钢板的切割应用冷作、空气等离子弧等方法切割,严禁用氧气乙炔焰切割。

3施工准备3.1 技术准备(1)压型钢板的板型确认楼承板施工之前,应当根据施工图的要求,选定符合设计规定的材料(主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求),板型报设计审批确认。

(2)压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。

简言之,所谓压型钢板排版图就是根据已经选定的板型宽度,根据结构设计的楼板承载要求及建筑分隔,在图纸上预先排布压型钢板,从而确定板材的加工长度、数量,给出材料编号和采购清单,实际施工时据此安装压型钢板。

压型钢板排版图应当包含以下内容:标准层压型钢板排版图;非标准层压型钢板排版图;标准节点作法详图;个别节点的作法详图;压型钢板编号、材料清单等。

压型金属板施工方案

压型金属板施工方案

压型金属板施工方案一、压型金属板的选用1、在用作建筑物的围护板材及屋面与楼面的承重板材时,镀锌压型板宜用于无侵蚀和弱侵蚀环境;彩色涂层压型钢板可用于无侵蚀、弱侵蚀及中等侵蚀环境,并应根据侵蚀条件选用相应的涂层系列。

2、压型金属板的选用方式基本有三种:一种是设计文件指定单一板型,由施工单位执行;一种是设计文件不做单一指定,上用户与设计和施工单位商定;三种是设计文件指定多种板型由用户选定。

3、压型金属板的选用原则。

1)屋面压型金属板应具可靠的防水性;良好的承载能力;可靠的连接方式;较大的板材利用系数;有利于温度变形的连接方式。

2)墙面压型金属板应具有较好的承载能力;美好的外观;优先选用与国家模数制相适应的波距和波形。

3)当有保温隔热要求时,可采用压型钢板内加设矿棉等轻质保温层的作法形成保温隔热(屋)墙面。

4)压型钢板的坡度可在1/6~1/20间选用,对暴雨或大雨量地区的压型金属板屋面应进行排水验算。

5)根据本工程特点,选用板型,板厚,颜色。

二、压型金属板的制作压型金属板的制作是采用金属板压型机,将彩涂钢卷进行连续的开卷、剪切、辊压成型等过程,制作过程应注意以下几点:1、压型金属板成型后,其基板不应有裂纹;2、有涂层、镀层压型金属板成型后,涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。

3、压型金属板的尺寸允许偏差应符合规范规定。

4、压型金属板成型后,表面应干净,不应有明显凹凸和皱褶。

5、同一编号的压型板应叠放,不可混置。

三、压型金属板的连接件1、结构连接件:是将建筑物的围护板材与承重结构连接或整体重要部件,以抵抗风的吸力、下滑力、地震力等,常用的是自攻螺丝。

2、构造连接件:是将各种用途的彩板件连成整体,和于防水、密封、美观。

常用的是铝合金拉铆钉。

3、自攻自钻螺丝,前面有钻头,后面有丝扣,在专用电钻卡头的卡固下转动,这种自攻螺丝,孔洞与螺杆匹配,紧固质量好。

4、拉铆钉由铝合金和铁钉制成,直径多为ф4、ф5两种,长度种类较多。

压型钢板组合楼板(楼承板)安装施工工艺标准

压型钢板组合楼板(楼承板)安装施工工艺标准

1 适用范围压型钢板(又称楼承板):镀锌薄钢板经辊压成型,其截面成梯形、倒梯形或类似形状的波形,在建筑中用于楼板永久性支撑模板,也可被选用为其他用途的钢板。

本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。

它既是楼盖的永久性支承模板,根据设计它还可以与现浇混凝土层共同工作,是建筑物的永久组成部分,习惯称为结构楼承板。

本工艺标准适用于结构楼承板的施工。

2 执行标准标准及规范《钢结构结构施工质量验收规范》GB50205-2001《建筑用压型钢板》GB/T12755—912.3.3 基本规定压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐蔽手续以后进行,最好是整层施工。

压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥,及时安装,不宜在高空过夜,必须过夜的应临时固定。

压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》GB/T12755 的要求。

高空施工的安全走道应按施工组织设计的要求搭设完毕。

施工用电的连接应符合安全用电的有关要求,严格做到一机、一闸、一漏电。

2.3.3.5 压型钢板的切割应用冷作、空气等离子弧等方法切割,严禁用氧气乙炔焰切割。

3 施工准备3.1 技术准备(1)压型钢板的板型确认楼承板施工之前,应当根据施工图的要求,选定符合设计规定的材料(主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求),板型报设计审批确认。

(2)压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。

简言之,所谓压型钢板排版图就是根据已经选定的板型宽度,根据结构设计的楼板承载要求及建筑分隔,在图纸上预先排布压型钢板,从而确定板材的加工长度、数量,给出材料编号和采购清单,实际施工时据此安装压型钢板。

压型钢板排版图应当包含以下内容:标准层压型钢板排版图;非标准层压型钢板排版图;标准节点作法详图;个别节点的作法详图;压型钢板编号、材料清单等。

试析压型钢板施工技术

试析压型钢板施工技术

试析压型钢板施工技术隨着建筑行业技术的不断进步,以及我国钢结构施工技术的逐步成熟,组合结构施工技术越来越多的被应用于大型公共建筑,在高层钢结构工程施工中,压型钢板以施工速度快、与结构连接性可靠等优点而得到广泛应用。

采用压型钢板组合楼板结构,可以取消传统的支撑方法,节省材料,加快施工工期。

一、工程概况北国—开元广场工程是石家庄地标式建筑,其钢结构的规模在河北省首屈一指,A区裙楼、双塔顶板模板施工采用了压型钢板施工技术,总面积为195803m2。

压型钢板在施工中起模板作用,在使用阶段代替部分钢筋作用。

方便施工、降低成本。

压型钢板为工厂加工制作,平整度好,施工完成后不用抹灰装饰,减少湿作业,节约装修材料。

压型钢板作为一种新型模板,减少了搭设脚手架工序,减少了对下层结构的影响,可以作为施工操作平台,保证施工安全。

压型钢板铺设可以多层同时进行,交叉作业互不影响,施工速度快。

二、工艺原理钢筋桁架自承式模板是将楼板中的钢筋在工厂加工成钢筋桁架,并将钢筋桁架与镀锌压型钢板焊接为一体的组合模板。

钢筋桁架上下弦采用冷轧带肋钢筋550级或HRB335级,腹杆采用成盘供应的冷轧光圆钢筋550级或650级。

模板中的附加钢筋采用热轧钢筋HRB335级和HPB235级。

钢板采用镀锌卷板,基板厚为0.5mm,屈服强度不低于330Mp,镀锌板的镀锌层两面总计不小于180g/m2。

钢筋桁架与压型钢板之间连接,采用电阻点焊,焊点的抗剪承载力应满足设计要求,这样加工而成的模板可以直接铺设使用,无需支模。

三、材料和设备要求3.1材料要求:1)120厚楼板:钢板厚0.91mm;肋高56mm。

双面热浸5%铝锌,镀量为275公斤/每平米。

钢板的屈服强度为275Mpa。

2)压型金属板成型后,表面干净,无明显凹凸和褶皱。

3)板面涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。

4)压型金属板的尺寸允许偏差应符合相关规范规定。

5)压型金属板施工现场制作的允许偏差符合相关规范规定。

钢板墙面施工方案

钢板墙面施工方案

主要施工方法及技术措施6.4.8压型钢板安装工程本工程压型钢板工程安装包括墙面彩钢板安装。

由于本工程压型钢板安装是一项集细部设计,生产制作、运输及安装等一揽子工程,各分部分项工程的施工工艺与方法,是保证整个工程安全、优质、高速建成的关键.一。

细部设计细部设计是本工程制作、安装过程中最重要的环节,是将原初步设计的细化为指导生产和施工的过程。

细部设计的主要内容为:a.墙面板分布图.b.节点大样图(包括彩钢板拼缝处理、封沿处理).二。

安装准备a。

临时堆放场地按现场事先总平面图要求准备好一个地面平整密实、排水良好、交通方便的墙面彩钢板堆放场地。

b.各种连接件、直接支架、自攻螺钉、铝拉铆钉到达现场专用仓库后由专人负责发放。

c.安装用的工具设备,防护用品及辅助材料(手枪钻,拉铆枪、电剪刀、切割机)准备齐全,到达专用仓库,又经检查合格,由专人保管发放.d.参加彩钢板安装的施工人员进入现场,进行施工技术,施工安全交底,熟悉施工图及施工方案,熟悉安全操作规程及质量要求,各安装部位的导线网、轴线,水平标高等均应复查.三. 墙面彩钢板(采光板)的安装墙面板的制作均采用工厂制作、运至现场安装方法.⑵墙面、隔墙彩板安装方法:本工程仅局部墙面采用彩钢板维护。

根据建筑立面处理需要,设计墙面檩条及彩板排布图。

墙面彩板安装前,应审核墙面檩条排布图,对其中不合理部分进行修改,以便最终的檩条排布能满足墙面彩板的安装。

墙面彩板的安装需搭设活动脚手架。

其安装方法同墙面彩钢板。

墙面彩钢板与彩钢板之间的搭接要保证足够的搭接长度;横向搭口应平服,靠柱子处接缝应密闭,上下口应整齐;对墙角采用预先弯制的包角板包边;在与下部墙体连接处应做好泛水板,先于墙面板安装,并设泡沫塑料堵头,以防进水.6.4。

9 质量保证措施一.质量控制点设置、技术复核、检测、试验计划(1)质量控制点设置本工程的分项工程的划分详见《质量控制点(分项工程)划分表》及钢结构制作主要工艺流程质量控制点和质量控制点明细表。

压型金属板安装施工工艺标准

压型金属板安装施工工艺标准

2.3 压型金属板安装施工工艺标准2.3.1 总则2.3.1.1 适用范围本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。

它既是楼盖的永久性支承模板,根据设计它还可以与现浇混凝土层共同工作,是建筑物的永久组成部分,习惯称为结构楼承板。

本工艺标准适用于结构楼承板的施工。

2.3.1.2 编制参考标准及规范2.3.4.1 技术准备(1)压型钢板的板型确认楼承板施工之前,应当根据施工图的要求,选定符合设计规定的材料(主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求),板型报设计审批确认。

(2)压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。

简言之,所谓压型钢板排版图就是根据已经选定的板型宽度,根据结构设计的楼板承载要求及建筑分隔,在图纸上预先排布压型钢板,从而确定板材的加工长度、数量,给出材料编号和采购清单,实际施工时据此安装压型钢板。

压型钢板排版图应当包含以下内容:标准层压型钢板排版图;非标准层压型钢板排版图;标准节点作法详图;个别节点的作法详图;压型钢板编号、材料清单等。

空气等离2.3.4.4 作业条件(1)压型钢板施工之前应及时办理有关楼层的钢结构安装、焊接、节点处高强度螺栓、油漆等工程的施工隐蔽验收;(2)压型钢板的有关材质复验和有关试验鉴定已经完成;(3)根据施工组织设计要求的安全措施落实到位,高空行走马道绑扎稳妥、牢靠之后才可以开始压型板的施工;(4)安装压型钢板的相邻梁间距大于压型钢板允许承载的最大跨度的两梁之间,应根据施工组织设计的要求搭设支顶架。

2.3.5.2 材料的关键要求建筑工程上使用的压型钢板的尺寸、形式、板厚允许偏差应符合《建筑用压型钢板》GB/T12755的要求;(1)压型钢板几何尺寸应在出厂前进行抽检,对用卷板压制的钢板每卷抽检不少于3块;(2)压型钢板基材不得有裂纹,镀锌板不能有锈点;(3)压型钢板尺寸允许偏差:l)板厚极限偏差符合原材料相应标准;2)当波高< 75mm时,波高允许偏差士1.5mm,当波高>75mm时,波高允许偏差士2.0mm;3)波距允许偏差士2mm;当板长< 10m时,板长允许偏差+5mm,-0侧向弯曲值< 8mm;下一楼层应有专人监控,防止其他人员进人施工区和焊接火花坠落造成失火。

双层压型钢板墙体施工方案

双层压型钢板墙体施工方案

双层压型钢板墙体施工方案1. 引言双层压型钢板墙体具有轻质、高度可定制化、方便施工快速装配等优势,在建筑行业中应用广泛。

本文将介绍双层压型钢板墙体的施工方案,包括施工前的准备工作、施工过程中的具体步骤和注意事项。

2. 施工前准备工作在进行双层压型钢板墙体施工前,需要进行一系列的准备工作,包括以下几个方面:2.1 工程图纸设计根据项目需求,设计相应的工程图纸,包括双层压型钢板墙体的布局、尺寸、位置等。

确保设计符合规范和安全要求。

2.2 材料选购根据工程图纸的要求,准备好所需的双层压型钢板、支撑材料、连接件等。

确保选购的材料质量可靠、合格。

2.3 施工方案制定根据工程要求,制定详细的施工方案,包括施工的步骤、流程、注意事项等。

确保施工过程顺利进行。

2.4 施工人员培训对参与施工的人员进行相关培训,包括双层压型钢板的安装技术、安全操作规范等。

确保施工人员具备必要的专业知识和技能。

3. 施工步骤以下是双层压型钢板墙体的施工步骤:3.1 场地清理和标定清理施工现场,确保场地干净整洁。

按照工程图纸标定位置、尺寸等。

3.2 固定钢板支撑根据工程图纸的要求和尺寸,钢板支撑固定在地面上。

确保支撑牢固、稳定且平整。

3.3 安装第一层钢板墙体使用吊车等设备将第一层钢板墙体吊装到支撑上,并使用螺栓或焊接等方式将其固定。

3.4 安装隔音和隔热材料在第一层钢板墙体内部安装隔音和隔热材料,提高墙体的隔音和保温性能。

3.5 安装第二层钢板墙体将第二层钢板墙体与第一层钢板墙体对齐,使用螺栓或焊接等方式将其固定。

3.6 进一步加固适当加固双层压型钢板墙体的基础和连接处,增强墙体的稳定性。

3.7 完善装饰对双层压型钢板墙体进行粉刷、装饰等工艺,使其更美观、实用。

4. 施工注意事项在施工双层压型钢板墙体时,需注意以下几个方面:4.1 安全第一施工人员必须穿戴好安全装备,并按照相关安全规范操作,确保施工过程安全。

4.2 质量控制对选购的材料进行质量检查,并在施工过程中进行严格的质量控制,保证墙体施工质量。
