钛及钛合金的失效与改善措施
钛合金材料表面质量优化与研究
钛合金材料表面质量优化与研究钛合金是目前广泛用于各种领域的一种合金材料，比如航空航天、医疗设备、电子设备等。
钛合金的优点是具有高强度、高韧性、低密度等特性，还有良好的耐腐蚀能力。
然而，在使用过程中，钛合金的表面质量对其性能影响很大，而表面处理的方法在优化表面质量方面起到了关键作用。
一、表面处理方法表面处理方法常见的有化学处理和物理处理两种类型。
化学处理主要是在钛合金表面进行酸洗、电解、喷砂等化学反应，来改变材料表面的化学性质或形貌。
物理处理则是通过高温热处理、激光处理、等离子体处理等方法，改变材料表面的物理性质。
这两种处理方法各有优缺点，可以通过综合应用来达到最佳效果。
二、表面质量的评估方法钛合金表面质量的评估方法有很多种，比如表面粗糙度评估、表面纹理评估、表面质量视觉评估等。
其中，表面粗糙度评估是最为常用的一种方法。
表面粗糙度是指材料表面的几何形态变化，可以通过测量表面的Ra、Rz等参数来表征。
一般来说，表面粗糙度越小，表面质量就越好，反之则越差。
三、表面处理对于表面质量的影响表面处理方法对于钛合金表面质量的影响很大。
钛合金的表面粗糙度可以通过化学处理和物理处理来进行改善。
化学处理方法可以去除表面的氧化层和残留物等杂质，在表面上形成致密的钝化膜，从而改善材料的耐腐蚀性。
物理处理方法则可以通过改变材料表面的形貌和物理性质，来提高表面的强度、韧性和硬度等。
四、表面处理技术的应用现状目前，钛合金表面处理技术已经得到广泛应用。
在航空航天领域，表面处理技术用于提高飞机、发动机等零部件的性能和寿命。
在医疗领域，表面处理技术可以提高人工骨骼、人工关节等医疗设备的适应性和生物相容性。
在电子设备领域，表面处理技术可以提高电子设备的散热性能和耐久性。
总之，钛合金表面处理对于表面质量的优化是非常重要的。
通过综合应用化学处理和物理处理技术，可以有效地改善钛合金的表面质量，提高其性能和使用寿命。
在未来，表面处理技术将不断地发展和创新，为钛合金等合金材料的应用提供更多更好的方案。
关键缺陷对钛合金力学行为影响规律分析
关键缺陷对钛合金力学行为影响规律分析钛合金是一种广泛应用于工业和医疗领域的重要材料，其在航空航天、汽车制造、人工关节等领域具有重要的应用价值。
然而，钛合金的力学性能受到多种因素的影响，其中一个重要因素是材料中的缺陷。
本文将分析关键缺陷对钛合金力学行为的影响规律，并探讨可能的解决方案。
首先，我们需要了解什么是关键缺陷。
关键缺陷是指对材料力学性能影响较大的缺陷，例如裂纹、孔洞、晶体缺陷等。
这些缺陷可能会导致材料的强度下降、断裂和塑性变形能力减弱等问题。
在钛合金材料中，裂纹是最常见的关键缺陷之一。
裂纹的存在会导致应力集中，从而对材料的强度产生负面影响。
此外，裂纹还可能引发断裂，使整个结构失效。
因此，研究和分析裂纹的行为对于提高钛合金的力学性能至关重要。
孔洞是另一个常见的关键缺陷。
孔洞的存在会导致材料的强度降低，特别是在孔洞处的应力集中区。
此外，孔洞还会减少材料的塑性变形能力，从而影响材料的可加工性。
因此，研究孔洞行为和控制孔洞形成对于提高钛合金的性能具有重要意义。
晶体缺陷是一类不可避免的缺陷，包括晶界和位错等。
晶界是晶体中不同晶粒的界面，而位错是晶体中原子排列的缺陷。
这些晶体缺陷会导致应力集中，并且对材料的强度、塑性和疲劳性能产生负面影响。
因此，研究晶体缺陷的行为和控制晶体缺陷的产生对于改善钛合金的性能至关重要。
针对关键缺陷对钛合金力学行为的影响规律，研究者采取了多种途径。
其中一种是通过实验研究来分析材料中关键缺陷的行为。
通过对裂纹、孔洞和晶体缺陷等进行力学测试和断裂表征，可以获得关键缺陷对钛合金的影响程度和机制。
此外，还可以通过扫描电子显微镜等方法来观察和分析关键缺陷的形貌和分布情况。
另一种方法是数值模拟。
利用有限元分析等数值模拟方法，可以模拟关键缺陷在不同应力条件下的行为，并预测材料的强度、断裂和塑性变形等性能。
借助这些模拟工具，研究者可以进一步理解关键缺陷的影响规律，针对特定缺陷设计合适的控制策略。

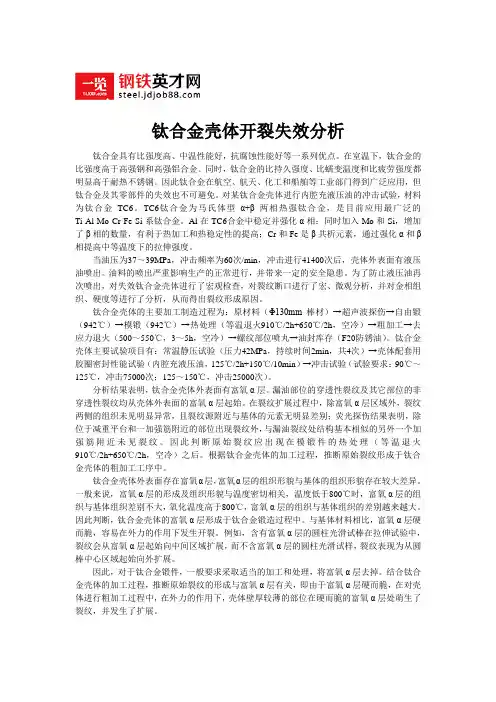

钛合金壳体开裂失效分析
钛合金壳体开裂失效分析钛合金具有比强度高、中温性能好，抗腐蚀性能好等一系列优点。
在室温下，钛合金的比强度高于高强钢和高强铝合金。
同时，钛合金的比持久强度、比蠕变温度和比疲劳强度都明显高于耐热不锈钢。
因此钛合金在航空、航天、化工和船舶等工业部门得到广泛应用，但钛合金及其零部件的失效也不可避免。
对某钛合金壳体进行内腔充液压油的冲击试验，材料为钛合金TC6。
TC6钛合金为马氏体型α+β两相热强钛合金，是目前应用最广泛的Ti-Al-Mo-Cr-Fe-Si系钛合金。
Al在TC6合金中稳定并强化α相；同时加入Mo和Si，增加了β相的数量，有利于热加工和热稳定性的提高；Cr和Fe是β共析元素，通过强化α和β相提高中等温度下的拉伸强度。
当油压为37～39MPa，冲击频率为60次/min，冲击进行41400次后，壳体外表面有液压油喷出。
油料的喷出严重影响生产的正常进行，并带来一定的安全隐患。
为了防止液压油再次喷出，对失效钛合金壳体进行了宏观检查，对裂纹断口进行了宏、微观分析，并对金相组织、硬度等进行了分析，从而得出裂纹形成原因。
钛合金壳体的主要加工制造过程为：原材料（Φ130mm棒材）→超声波探伤→自由锻（942℃）→模锻（942℃）→热处理（等温退火910℃/2h+650℃/2h，空冷）→粗加工→去应力退火（500～550℃，3～5h，空冷）→螺纹部位喷丸→油封库存（F20防锈油）。
钛合金壳体主要试验项目有：常温静压试验（压力42MPa，持续时间2min，共4次）→壳体配套用胶圈密封性能试验（内腔充液压油，125℃/2h+150℃/10min）→冲击试验（试验要求：90℃～125℃，冲击75000次；125～150℃，冲击25000次）。
分析结果表明，钛合金壳体外表面有富氧α层。
漏油部位的穿透性裂纹及其它部位的非穿透性裂纹均从壳体外表面的富氧α层起始。
在裂纹扩展过程中，除富氧α层区域外，裂纹两侧的组织未见明显异常，且裂纹源附近与基体的元素无明显差别；荧光探伤结果表明，除位于减重平台和一加强筋附近的部位出现裂纹外，与漏油裂纹处结构基本相似的另外一个加强筋附近未见裂纹。
钛合金的常见缺陷及其控制
20034172M三级静子内环缺陷位臵
二.近年来钛合金典型失效案例-案例六
缺陷处的金相形貌
二.近年来钛合金典型失效案例-案例六
夹杂物处的断口形貌
二.近年来钛合金典型失效案例-案例六
分析结论：
三级静子内环中缺陷为钨夹杂，夹杂来自补焊工序，钨 夹杂应是补焊过程中意外进入熔池的钨电极碎块。
20034172M三级静子内环缺陷分析
2004年9月，某公司生产的三级静子内环毛坯在机 加工后进行X光探伤，发现有呈线形的缺陷显示，缺陷位 于铸件补焊处，三级静子内环为ZTC4铸造后经热等静压 成型，在对铸件的X光检查过程中曾发现过一处内部缺陷， 后将该处缺陷铣削清除后进行了重新补焊。
二.近年来钛合金典型失效案例-案例六
二.近年来钛合金典型失效案例-案例一

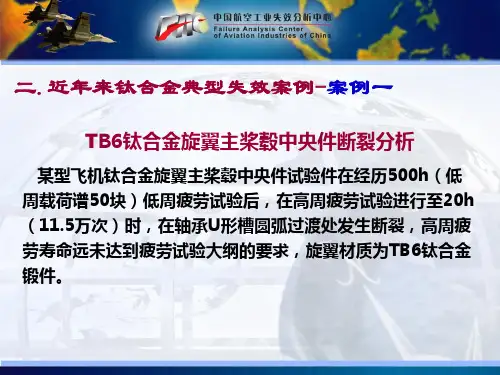

TB6钛合金旋翼主桨毂中央件断裂分析
某型飞机钛合金旋翼主桨毂中央件试验件在经历500h（低 周载荷谱50块）低周疲劳试验后，在高周疲劳试验进行至20h （11.5万次）时，在轴承U形槽圆弧过渡处发生断裂，高周疲 劳寿命远未达到疲劳试验大纲的要求，旋翼材质为TB6钛合金 锻件。
二.近年来钛合金典型失效案例-案例一
断裂处
失效钛合金旋翼主桨毂中央件外观
二.近年来钛合金典型失效案例-案例一
源区处的熔滴形貌
二.近年来钛合金典型失效案例-案例一
源区处熔滴表面形貌
二.近年来钛合金典型失效案例-案例一
分析结论：
1. 中央件断裂性质为高周疲劳断裂，裂纹萌生应力较小； 2. 钛合金表面的熔滴是导致疲劳裂纹萌生的原因； 3. 建议进一步查找钛合金熔滴的来源。
二.近年来钛合金典型失效案例-案例五
TB3钛合金螺钉断裂失效分析
M4×10和M4×14两种不同规格钛合金螺钉在使用
钛合金表面耐磨性能提升的优化建议
钛合金表面耐磨性能提升的优化建议钛合金表面耐磨性能提升的优化建议钛合金作为一种具有良好耐腐蚀性和低密度的金属材料，在航空航天、船舶制造、汽车工业等领域有着广泛的应用。
然而，其表面耐磨性能仍然存在一定的局限性。
为了提升钛合金表面的耐磨性能，我们可以采取以下优化建议。
第一步：选择合适的钛合金材料首先，我们应该根据具体的应用需求选择合适的钛合金材料。
不同的钛合金材料具有不同的耐磨性能，因此我们需要根据具体的使用环境和要求来选择适合的钛合金材料。
例如，在高温环境下使用的钛合金需要具有较高的耐磨性能，而在低温环境下使用的钛合金则需要具有较高的韧性。
第二步：优化钛合金的表面处理工艺钛合金的表面处理是提升其耐磨性能的关键步骤。
我们可以采用化学处理、机械处理或热处理等方法来改善钛合金表面的耐磨性能。
例如，通过表面氮化处理可以形成氮化层，提高钛合金的表面硬度和耐磨性。
另外，通过喷砂、抛光等机械处理方法可以去除表面的氧化层和缺陷，减少摩擦和磨损。
第三步：应用表面涂层技术在表面处理的基础上，我们还可以应用表面涂层技术来进一步提升钛合金的耐磨性能。
常见的表面涂层方法包括喷涂、电镀和化学气相沉积等。
这些涂层可以形成一层保护膜，有效减少钛合金表面与外界环境的接触，从而降低磨损和腐蚀的程度。
此外，还可以选择具有耐磨性较好的涂层材料，如钨酸盐、碳化硅等。
第四步：加强润滑和冷却措施除了表面处理和涂层技术，我们还可以通过加强润滑和冷却措施来改善钛合金的耐磨性能。
在摩擦和磨损的接触区域使用润滑油或润滑脂可以有效减少摩擦系数和磨损程度。
另外，在高温环境下，及时进行冷却以降低表面温度，有助于减少热疲劳和磨损。
综上所述，要提升钛合金表面的耐磨性能，我们可以通过选择合适的材料、优化表面处理工艺、应用表面涂层技术以及加强润滑和冷却措施等多种方法来实现。
这些优化建议可以提高钛合金在各个领域的应用性能，从而更好地满足不同行业的需求。
钛及钛合金板材表面氧化皮、裂纹处理
钛及钛合金板材表面氧化皮、裂纹处理一、钛及钛合金板材表面氧化皮的形成及影响1.1 表面氧化皮的形成钛及钛合金板材在加工过程中易产生表面氧化皮。
主要原因包括：1) 钛及钛合金在高温下与氧气反应生成氧化钛。
2) 切削、焊接过程中产生的高温也容易使钛表面发生氧化。
1.2 表面氧化皮的影响表面氧化皮会影响钛及钛合金板材的表面质量及性能，包括降低表面的光洁度和光亮度，增加表面粗糙度，降低耐腐蚀性能等。
二、钛及钛合金板材表面氧化皮的去除方法2.1 机械去除采用机械方法去除表面氧化皮，包括打磨、抛光等方式。
这种方法可以有效去除表面氧化皮，并使表面变得光洁光亮。
2.2 化学去除采用化学溶液对表面氧化皮进行脱除。
这种方法能够快速有效地去除表面氧化皮，但需要严格控制溶液配方和处理时间，以避免对材料本身造成损害。
三、钛及钛合金板材裂纹处理方法3.1 表面裂纹的原因钛及钛合金板材在加工过程中，由于材料自身性能、热处理不当等原因，易产生表面裂纹。
3.2 裂纹处理方法表面裂纹处理的方法包括：1) 清洁：首先需要对裂纹部位进行清洁，去除杂质和氧化层。
2) 热处理：对裂纹部位进行适当的热处理，以消除裂纹并恢复材料的原有性能。
3) 加工修复：对于较深或较宽的裂纹，可以采用加工修复的方法，如焊接、热喷涂等，将裂纹填补并修复表面。
总结：钛及钛合金板材表面氧化皮的形成和裂纹的产生都会影响材料的质量和性能。
在加工过程中，需要采取有效的措施去除氧化皮，并对裂纹进行合理的处理，以保证材料的表面质量和整体性能。
也需要加强对材料加工工艺的管理，确保每一道工序都符合技术要求，以减少表面氧化皮和裂纹的产生。
四、防止钛及钛合金板材表面氧化皮和裂纹产生的措施4.1 加强工艺管理在钛及钛合金板材的加工过程中，需要加强工艺管理，确保每一道工序都符合技术要求。
要严格控制加工温度和环境氧化物的溢出，以减少氧化皮的产生。
对于焊接和切割等高温加工环节，要控制好温度和速度，避免过热和过快的加工造成表面裂纹等质量问题。
钛法兰等钛合金材料焊接的主要缺陷和修复方法
钛法兰等钛合金材料焊接的主要缺陷和修复方法(1)钛及钛合金焊接时,焊接接头产生热裂纹的可能性很小,这是因为钛及钛合金中S、P、C等杂质含量很少,由S、P形成的低熔点共晶不易出现在晶界上,加之有效结晶温度区间窄小,钛及钛合金凝固时收缩量小,焊缝金属不会产生热裂纹。
但是,钛及钛合金焊接时,热影响区可能出现冷裂纹,其特征是裂纹产生在焊后数小时甚至更长时间称作延迟裂纹。
焊接过程中氢由高温深池向较低温的热影响区扩散,氢含量的提高使该区析出TiH2量增加,增大热影响区脆性,另外由于氢化物析出时体积膨胀引起较大的组织应力,再加上氢原子向该区的高应力部位扩散及聚集,以致形成裂纹。
(2)钛及钛合金焊接时,气孔是经常碰到的问题。
形成气孔的根本原因是由于氢影响的结果。
焊缝金属形成气孔主要影响到接头的疲劳强度。
氢是冷裂纹和气孔形成的主要原因。
因为氢在小于300℃,在α相中溶解度很小,在室温时极限溶解度只有0.002%。
当焊缝或热影响区在焊后冷却到300℃以下,过饱和的氢即以氢化钛(γ相)形式析出。
体积增大并产生晶间应力,此应力发展会引起晶间微裂纹。
晶间微裂纹在外应力作用下会扩展成为裂缝。
修复方法的确定钛合金焊接时,当温度高于500~700℃时,很容易吸收空气中的氧、氢和氮,严重影响焊接质量。
因此,钛合金焊接时,对熔池全面及高温部位(400~650℃以上)的焊缝区必须严加保护。
为此,钛及钛合金焊接时必须采取特殊的保护措施。
因此,采用氩弧焊接的方法处理,并采用喷尺寸较大的焊矩,以扩大气体保护区面积,当喷嘴不足以保护焊缝及近缝区高温金属时,需补充氩保护拖罩。
焊前准备和坡口选择(1)焊件和焊丝表面质量对焊接接头的力学性能有很大影响。
焊前可先对试件及焊丝进行酸洗。
用净水冲洗,烘干后立即施焊。
用丙酮、乙醇、四氯化碳、甲醇等擦拭钛板坡口以及其两侧(分别为50 mm内)、焊丝表面、工具夹与钛板接触的部分。
(2)焊接设备的选择[3]。
钛及钛合金氩弧焊应选用具有下降外特性、高频引弧的直流氩弧焊电源,且延迟递气时间不少于15 s,避免焊接时遭受到氧化、污染。
钛合金Ti_6Al_4V的磨损失效及其表面耐磨处理技术
·轻合金及其加工·
钛合金 Ti - 6Al - 4V 的磨损失效 及其表面耐磨处理技术 Ξ
王宏宇 ,陈康敏 ,许晓静 ,张雪峰 ,刘桂玲
(江苏大学先进成形技术研究所 ,江苏 镇江 212013)
上喷焊 (火焰喷涂 + 重熔) 镍基合金粉末 F102 ,其横 切面形貌如图 1 所示 ,从中可以看出在基体和涂层 之间出现了 200μm～300μm 的扩散层 ,元素的充分 扩散诱导形成了 Ni - Ti 共晶组织 ,涂层和基体的结 合为典型的冶金结合 。
徐滨士院士认为采用表面耐磨处理技术是材料
Ξ 基金项目 :江苏省镇江市校企科技攻关合作项目 第一作者简介 :王宏宇 (1974 - ) ,山西怀仁人 ,江苏大学机械工程学院教师 ,讲师 ,硕士研究生 ,主要从事高性能材料的制备 、成形和性能研究 。 收稿日期 :2004 - 07 - 12
2005 年第 5 期 T王i 宏- 6宇Al,-陈4康V敏的磨,许损晓失静效,张及雪其峰表面,刘耐桂磨玲处:钛理合技金术 · 55 ·
Ti - 6Al - 4V 的微动磨损主要是疲劳破坏 ,其 磨损量随温度升高而下降 ,高温微动磨损量与磨损 区表 面 膜 的 厚 度 有 关〔12 ,13〕。利 用 阳 极 氧 化 膜 配 MoS2 、石墨等固体润滑剂 ,是目前常用的解决钛合 金微动磨损的方法 ,但对于较为严重的微动磨损效 果不大 ,必须考虑能够制备较厚涂层的表面工程技 术。 1. 4 腐蚀磨损
李晓泉等在钛合金表面等离子喷涂金属钼之后 进行保温扩散处理 ,获得了致密的且基本无层状结 构的涂层 ,同时发现界面处出现了较为明显的微冶 金结合〔18〕。
本文作者通过改进工艺在 Ti - 6Al - 4V 表面
钛合金切削质量的影响因素与改进措施
钛合金切削质量的影响因素与改进措施从大气、材料性能和含碳量三方面因素对钛合金切削性能进行分析，同时针对以上影响因素提出了相应的改进措施，为飞机制造和修理过程中钛合金结构的切削加工奠定了理论和实践基础。
钛合金材料具备比强度高、耐高温性好、抗腐蚀等优良的物理、化学性能，被广泛应用于航空航天、石油化工、海洋、能源和交通运输等工业领域。
随着现代飞机对隐身性能、抗疲劳性能和高强轻质等性能要求的不断提高，钛合金在飞机制造领域的应用日益广泛，飞机上采用机械加工的零部件所占的比例也相应增加，但基于钛合金本身的物理性质，其切削加工性较差，加工过程中导热性较差，切削时材料黏度较大，导致大量钛合金关键零件、重要零件的切削难度非常大，加工精度不容易保证，因此在飞机制造和修理领域中解决上述钛合金精密切削过程中存在的问题，对突破钛合金机械加工的技术瓶颈至关重要。
1、钛合金零件切削加工的影响因素钛合金不同于铝合金、合金钢和镁合金等金属材料，在高速切削情况下，无法保证其加工精度和加工质量。
造成其加工难度大的影响因素主要有以下两个方面：一是材料的固有属性；二是航空结构件的特殊性能要求。
钛合金材料的固有属性体现在以下三方面：①由于钛合金的导热性差，摩擦因数大，导致切削热不易传出，且集中在切削区和切削刃附近的较小区域内。
高温下切削刃的硬度降低，造成刀具寿命的缩短，严重时会直接影响加工零件的精度。
②钛元素化学性质活泼，在300℃以上，钛原子容易与大气中的氢、氧及氮等非金属元素发生强烈的化学反应，形成表面硬化层，在切削热的作用下，该部位温度升高，更容易与空气中的CO2和油脂中的碳元素发生化学反应，当含碳量＞0.12%时，会形成TiC硬质碳化物，进而加速切削过程中刀具的磨损。
③钛合金对含钛元素的刀具材料具有十分强烈的化学亲合作用。
④弹性模量E数值较小，抗拉强度与屈服强度比值较小，进而导致在机械加工过程中刀具会随着工件的转动发生较大的回弹，从而增加了切削摩擦力，加速刀具磨损，影响加工精度。
钛合金常见缺陷及其控制PPT课件
腐蚀通常是由于环境中的化学物质与钛合金发生反应引起的。腐蚀会导致钛合金的表面 损伤和结构完整性受损，从而降低其承载能力和耐久性。在海洋环境、化工设备和高温 高压等恶劣条件下，钛合金的腐蚀问题尤为突出。为了提高钛合金的耐腐蚀性，通常需
要进行表面处理、涂层保护或选择适当的合金成分。
Part
03
详细描述
孔洞通常是由于铸造或焊接过程中气体残留在材料中形成的。孔洞的存在会降 低钛合金的强度和塑性，特别是在受力较大的情况下，可能会引发断裂或疲劳 失效。
夹杂物
总结词
钛合金中夹杂物的存在会影响材料的性能和外观。
详细描述
夹杂物通常是由于原材料中的杂质或制造过程中的污染引起的。夹杂物会降低钛合金的纯度和均匀性，导致材料 的强度、韧性和耐腐蚀性下降。同时，夹杂物也会影响钛合金的外观和光洁度，使其难以满足高精度和高表面质 量的要求。
选用合适的加工设备和工具，如 数控机床和刀具，以提高加工精 度和效率。
在加工过程中进行质量检测和控 制，及时发现和纠正缺陷。
热处理工艺的优化
详细描述
选择合适的热处理设备和工艺参 数，如加热温度、冷却速度和保 温时间。
在热处理过程中进行控制和监测， 确保温度和应力的均匀分布。
总结词：通过优化热处理工艺， 可以改善钛合金的组织结构和性 能，减少材料内部的残余应力、 变形和裂纹等缺陷。
加工工艺的影响
热处理不当
热处理过程中，如果加热或冷却速度 过快、温度控制不准确或保温时间不 足，会导致热处理不当，形成裂纹、 变形等缺陷。
加工硬化
表面粗糙度
加工过程中，如果表面粗糙度过大或 加工后处理不当，会影响表面质量， 形成缺陷。
加工过程中，如果加工硬化程度过高 或加工工艺参数不当，会导致材料变 脆，容易产生裂纹。
钛及钛合金的失效与改善措施
钛及钛合金的失效与改善措施钛及其合金是一类重要的结构材料，广泛应用于航空航天、船舶、汽车、医疗器械等领域。
然而，钛及其合金在使用过程中会出现失效问题，包括应力腐蚀开裂、疲劳失效等。
为了减少这些失效问题，改善措施可以从合金设计、制造工艺和使用环境等方面入手。
首先，合金设计方面的改进措施可以包括选择合适的合金成分、优化晶体结构和改善力学性能。
合金的成分选择应根据具体应用需求，例如Ti-6Al-4V合金具有良好的强度和耐腐蚀性，被广泛应用于航空航天领域。
然而，该合金在高应力和腐蚀环境下容易发生应力腐蚀开裂。
因此，可以通过添加适量的合金元素或控制热处理条件等来改善钛合金的耐腐蚀性能。
其次，制造工艺方面的改善措施可以包括优化热处理工艺、控制冷加工量和提高表面质量等。
热处理是钛及钛合金制造过程中重要的工艺环节，可以通过合理的热处理温度和时间来优化材料的晶体结构和力学性能。
此外，冷加工也是一种常用的钛合金强化方法，可以通过控制冷加工量来提高合金的强度。
同时，在制造过程中要注意保持合金表面的纯净和光滑，以减少应力集中和表面腐蚀的可能性。
最后，使用环境方面的改善措施可以包括控制温度、湿度和腐蚀介质等。
钛及钛合金的性能受到环境因素的影响较大，例如高温会导致材料的软化和氧化等。
因此，在高温环境下应选择合适的合金以及采取隔热措施。
此外，湿度和腐蚀介质（如盐水）也容易导致钛合金的应力腐蚀开裂，应尽量避免或控制这些环境因素的影响。
总之，钛及其合金的失效问题可以通过多种途径进行改善。
合金设计、制造工艺和使用环境都可以影响钛合金的性能和失效行为。
因此，合理选择合金成分、优化制造工艺以及控制使用环境等措施都可以有效地减少钛及钛合金的失效问题，提高其使用寿命和安全性。
钛及钛合金的失效与改善措施
钛及钛合金的失效与其预防钛及钛合金是20世纪50年代兴起的一种重要结构金属，被联合国《世界经济的未来》报告誉为继钢、铝之后21世纪的第三金属。
钛及钛合金具有许多优异的性能，比如低密度，高熔点，高比强度，耐腐蚀性能优异，高低温性能好，无磁性，声波和振动的低阻尼特性，生物相容性好，具有超导特性、形状记忆和吸氢特性等，被称为“太空金属”和“海洋金属”，在航空航天、海洋开发、化工、冶金、电力、医用材料、体育休闲业、汽车等领域有着广阔的应用。
钛及其合金在航空航天领域⑴得以广泛应用，在航空发动机上不断取代铝合金、镁合金及钢构件。
这得益于钛合金的高比强度远超过强度高而密度大的钢以及重量轻但强度较低的铝合金；并且钛合金的耐热性远高于铝合金，目前先进耐热钛合金的工作温度可达550C ~600C，同时低温钛合金则在-253C还能保持良好的塑性；另外钛及其合金优良的抗蚀性，特别是在海水和海洋大气中抗蚀性极高，这对舰载飞机、水上飞机以及沿海地区服役的飞机都十分有利。
尽管钛合金具有诸多优点，但也存在一些缺点限制了它的应用。
钛及其合金的弹性模量低，容易变形失稳，不宜作细长杆件和薄壁件；钛及其合金导热性差、摩擦系数高，容易导致粘连，不宜用作有摩擦关系的零部件；制造成本高等。
钛及其合金不仅在军事领域得到广泛应用，其在民用工业领域的应用也日益增多。
由于这些钛制构件的受力状况和工作环境各不相同，其常见的失效模式主要有：1•疲劳断裂；2•腐蚀损伤，如钛合金的氧污染、应力腐蚀断裂、氢脆等； 3.摩擦损伤，如外物磨蚀、冲刷等；4.失稳，由于刚性不够而在使用条件下失稳失效；5.蠕变失效，包括变形过大、蠕变断裂、蠕变脆化等。
1. 疲劳断裂失效疲劳断裂是零部件在交变载荷（应力或应变）反复作用下的累积损伤过程，这是钛合金零部件最主要的失效模式，如压气机颤振引起叶片的低周疲劳、振动引起转子叶片的高周疲劳等。
（1）低周疲劳断裂金属在交变载荷作用下由于塑性应变的循环作用而引起的疲劳破坏叫做低周疲劳，也称塑性疲劳或应变疲劳。
钛及钛合金的焊接性及焊接缺陷的防止
绪论焊接是现代工业生产中不可缺少的先进制造技术，被广泛应用于机械、冶金、电力、锅炉、压力容器、建筑、桥梁、船舶、汽车、电子、航空、航天、军工和军事装备等产业和部门。
随着社会和生产的飞速发展，各领域中的科学技术水平不断提高，从而推动各行各业的进步。
工业是国民经济的基础，而重工业又是工业的重中之重，交通运输业则是发展各行各业的先导，石油化学工业又是尖端科学技术的发展对金属材料提出越来越高的要求，例如航空及宇航，氦反应堆对金属材料的要求特别严格，这就是要求研制耐高温、耐腐蚀、耐磨损、抗断裂、耐疲劳而重量又较轻的金属材料，钛合金的强度大，密度小，又具有较好的韧性和焊接性，因而钛合金在航空等工业中得到广泛的应用。
钛是难熔金属中的轻金属，密度为 4.5克/cm3，只有铁的57%。
钛合金的强度可与高强钢相媲美，同时具有很好的耐热和耐低温性能，某些钛合金能在450℃-550℃之间和零下250℃下长期工作。
钛具有很好的耐盐类、海水和硝酸腐蚀的能力，Ti-30M合金更是能耐高浓度盐酸和硫酸的腐蚀。
钛是金属材料王国中的一颗新星，从工业价值、资源寿命和发展前景来看，它仅次于铁、铝，被誉为正在崛起的“第三金属”。
它是优质轻型、耐蚀结构材料，新型的功能材料和重要的生物材料，是重要的战略金属。
由于钛兼有钢、不锈钢、铝等结构材料的许多优良特性，在空中、陆地、海洋及宇宙超低温的外层空间都有着广泛的用途，因此，它又被称作“全能的金属”。
钛及钛合金在各种工业部门中，都存在着广阔的应用前景，因为各行各业中使用的设备零件基本上都承受着腐蚀、磨损及断裂等多种损伤，要提高设备的使用寿命就必须克服造成上述损伤的一家因素。
而钛及钛合金就具有抗腐蚀、耐磨损及高强度等诸多优点。
同钢制设备相比，钛制设备具有比较高的稳定性，显著延长了使用寿命，减少了修理费用，因而取代了钢制设备，使一些性能得到补偿。
钛合金的这些优点，使钛当之无愧的被称之为“太空”金属、“海洋”金属。
钛合金腐蚀机理与材料保护策略
钛合金腐蚀机理与材料保护策略钛合金是一种重要的金属材料，在航空航天、汽车、医疗器械等领域有广泛应用。
然而，钛合金在某些环境条件下会发生腐蚀现象，影响其性能和使用寿命。
本文将介绍钛合金腐蚀的机理，并提出一些材料保护策略。
钛合金的腐蚀机理主要有以下几个方面：1. 氧化腐蚀：钛合金表面会形成一层稳定的氧化膜，这一层氧化膜能够保护基体不被腐蚀。
然而，在一些特殊环境下，氧化膜可能被破坏，导致钛合金发生氧化腐蚀。
2. 酸腐蚀：钛合金在强酸环境中容易被腐蚀，主要是因为酸能够破坏氧化膜，暴露出钛合金基体，从而发生腐蚀。
3. 电化学腐蚀：钛合金在接触电解质溶液中，会产生阳极和阴极反应，形成电池腐蚀。
电化学腐蚀既可由金属与电解质之间的直接接触引起，也可由金属与液-液界面产生的局部电池效应引起。
为了保护钛合金材料免受腐蚀的损害，可以采取以下几个策略：1. 表面涂层：通过在钛合金表面形成一层保护性的涂层，来阻止环境氧化剂和酸的侵蚀。
常用的涂层材料有陶瓷涂层、聚合物涂层等。
这些涂层具有优异的耐蚀性能，能有效延长钛合金的使用寿命。
2. 合金调整：通过调整钛合金中的合金元素比例，可以改变合金的耐腐蚀性能。
例如，将铝、锰等元素添加到钛合金中可以提高其耐腐蚀性能。
3. 表面加工：通过表面加工工艺，可以改善钛合金的耐腐蚀性能。
常见的表面加工方法有阳极氧化、电化学抛光等，这些方法可以形成一层致密的氧化膜，从而提高钛合金的耐腐蚀性能。
4. 电化学保护：通过在钛合金表面施加电流，形成一个电化学保护层，可以有效防止钛合金的腐蚀。
这种方法主要适用于海洋环境等强腐蚀介质中使用的钛合金。
综上所述，钛合金的腐蚀机理主要有氧化腐蚀、酸腐蚀和电化学腐蚀等。
为了保护钛合金免受腐蚀，可以采取表面涂层、合金调整、表面加工和电化学保护等策略。
这些保护策略可以有效延长钛合金的使用寿命，提高其在各个领域的应用性能。
5. 环境控制：钛合金的腐蚀性受环境因素的影响较大。
钛合金行业行业痛点与解决措施
技术壁垒高
总结词
钛合金行业的技术壁垒高，主要是由于其生产工艺和技术要求非常高，需要专业的技术和设备支持。
详细描述
钛合金的生产需要高度的专业技术和设备支持，包括熔炼技术、轧制技术、锻造技术等。这些技术和 设备的研发和制造都需要耗费大量的资金和时间，因此，对于新进入的企业来说，很难在短时间内掌 握这些技术和设备。这限制了钛合金行业的竞争和发展。
市场需求不足
总结词
钛合金的市场需求不足，主要是由于其应用领域相对较窄，且市场认知度不高。
详细描述
钛合金的应用领域相对较窄，主要应用于航空航天、医疗、化工等领域。这些领域的市场规模相对较小，且竞争 激烈，导致钛合金的市场需求不足。此外，钛合金的市场认知度也不高，很多人对其性能和应用不了解，这也限 制了其市场需求的增长。
开发环保产品
开发具有环保性能的钛合金产品，满足市场对环保产品的需求。
参与环保活动
积极参与环保公益活动，提高企业的环保意识和形象。
THANKS
谢谢您的观看
03
解决措施
降低生产成本
优化生产工艺
01
通过改进生产流程和工艺参数，降低生产过程中的能耗和原材料消耗，提高生产效率。
降低原材料成本
02
寻找价格更为合理的原材料供应商，或者开发替代材料，降低
原材料的采购成本。
提高产品附加值
03
通过产品创新和技术升级，提高钛合金产品的附加值和市场竞
争力，从而获得更高的利润空间。
钛合金行业行业痛点与解决 措施
汇报人： 2023-12-29
目录
• 钛合金行业概述 • 钛合金行业痛点 • 解决措施
01
钛合金行业概述
钛合金紧固件在机械加工中存在的问题及措施
产品，这种产品的连接性能更佳。
图1钛合金紧固件工艺产品图2提升钛合金紧固件加工质量有效改进措施2.1加强机械加工生产设备调控工作钛合金紧固件在机械生产加工过程当中，对于设备的要求以及设备的调控相对来说更高，确保设备在加工过程当中的精准度，在这样的基础之上进行程序的加工，Internal Combustion Engine&Parts够让紧固件在误差范围之内进行加工和生产。
在加工的时候选择切割刀具需要进行材料的考虑，要考虑加工刀具的耐损程度以及加工刀具的密度，加工刀具的刚度是怎么样的，是否能够切割钛合金相关的材料，在加工过程当中对于机械的冷却液也需要进行及时的把控，如果机械冷却液太少，会影响加工过程当中的精密度，发现冷却液太少，要及时的添加冷却液。
在选择钛合金紧固件加工刀具的时候，因为钛合金材料相对来说刚度和密度会更高一点，选择刀具的时候，尽可能选择密度更高的刀具，在加工的过程当中，因为刀具的切割会造成高温，在高温条件之下，要保证钛合金紧固件以及刀具两者材料不会受到影响，所以选择材料的时候需要选择耐高温的材料。
在机械加工的过程当中也需要考虑到钛合金紧固件的密封程度以及表面的粗糙程度，在加工的时候就需要进行表面的打磨处理，要保证紧固件能够精准的连接好钛合金材料以及其它材料，所以在紧固件表面的涂层材料选择时候需要进行分析选择。
由于钛合金材料在机械加工生产过程当中容易变形，而且钛合金材料它的弹性模量会比较小，所以在加工的过程当中，对于夹具的要求也比较高。
在机械生产加工的过程当中，夹具的夹力不应该过大，在夹钛合金材料生产的时候，可以选择辅助的夹具，在夹具设计当中也需要考虑到这些加工过程当中的问题，从而能够避免紧固件在加工过程当中变形的相关难题。
2.2把控机械加工原材料选择工作钛合金紧固件在机械加工生产过程当中，钛合金原材料的选择一定要把控到位，对于钛合金紧固件的材料选择要求更高，在选择的时候一定要对于材料进行相关的检测标准严格按照紧固件的标准执行，在检测的过程当中，一定要保证紧固件材料的各项性能符合要求。
上半年的钛精矿质量事故的不足与改进
上半年的钛精矿质量事故的不足与改进
钛精矿质量事故的发生主要存在以下几个不足之处：
1. 监管不到位：监管部门在事故发生前的预防工作中存在一定的疏忽。
对于钛精矿生产过程中的安全隐患没有进行全面、深入的排查和整改。
2.企业安全管理不严格：企业在安全管理方面存在问题，没有建立完善的安全生产管理制度，没有落实职责，缺乏相应的安全教育培训措施。
3.工人安全意识不强：在钛精矿生产过程中，部分工人对安全问题的重要性缺乏足够的认识，对安全规定和措施的执行不到位。
为了改进钛精矿质量事故，可以采取以下措施：
1.加强监管力度：监管部门应加强对钛精矿生产企业的监管，建立健全相应的安全生产监管机制和责任制度。
2.企业自查自纠：钛精矿生产企业要自主进行安全隐患排查与整改，加强安全生产管理，落实好相关的安全生产制度和措施。
3.加强安全培训：企业应加强对工人的安全教育培训，提高工人的安全意识，使他们能够正确使用安全设备和操作工艺。
4.加强事故处置能力：企业应建立健全应急预案和应急救援体系，提高事故处理的能力和效率。
通过以上方面的改进，可以有效减少钛精矿质量事故的发生，提高企业的安全生产管理水平。
钛合金的失效案例
钛合金的失效案例
给你讲个钛合金失效的案例。
就说航空航天领域吧，有个飞机部件是用钛合金做的。
这钛合金呢，本来是因为强度高、重量轻才被选中的。
可是呢，这个部件在飞机飞行了一段时间后就出问题了。
咋回事呢？原来是在那个部位啊，它老是受到一种特殊的振动，这种振动的频率和钛合金内部的某种微观结构的固有频率特别接近。
就像你在桥上走，如果你的脚步频率和桥的晃动频率一致，桥晃得就更厉害了一样。
这个钛合金部件就在这种持续的“共振”下，慢慢地产生了一些微观的裂纹。
一开始啊，谁也没发现，毕竟这微观裂纹小得很。
但是随着飞机一次次起飞降落，承受的压力不断变化，这些小裂纹就像传染病一样，不断地蔓延扩大。
最后呢，在一次飞行途中，这个部件就彻底失效了。
还好啊，飞机上有各种安全备份系统，才没酿成大祸。
还有个事儿呢，是在医疗领域的。
有个钛合金做的人造关节，本来是要给一个患者解决关节疼痛，让他能像正常人一样活动的。
这个钛合金关节植入人体后，刚开始还挺好。
但是这个患者特别爱运动，而且他经常做一些冲击力比较大的运动。
这钛合金关节虽然结实，可也架不住这么折腾啊。
而且人体内部的环境是很复杂的，有各种体液、盐分之类的东西。
时间一长，这些东西就和钛合金发生了一些微妙的化学反应。
就好比你把铁放在潮湿的地方久了会生锈一样，钛合金在人体内也开始有了一些变化。
慢慢地，这个关节就不像刚植入的时候那么灵活了，而且还出现了疼痛的症状，最后不得不进行二次手术把这个钛合金关节取出来。
你看，这就是钛合金在不同领域失效的例子啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钛及钛合金的失效与其预防
钛及钛合金是20世纪50年代兴起的一种重要结构金属，被联合国《世界经济的未来》报告誉为继钢、铝之后21世纪的第三金属。
钛及钛合金具有许多优异的性能，比如低密度，高熔点，高比强度，耐腐蚀性能优异，高低温性能好，无磁性，声波和振动的低阻尼特性，生物相容性好，具有超导特性、形状记忆和吸氢特性等，被称为“太空金属”和“海洋金属”，在航空航天、海洋开发、化工、冶金、电力、医用材料、体育休闲业、汽车等领域有着广阔的应用。
钛及其合金在航空航天领域[1]得以广泛应用，在航空发动机上不断取代铝合金、镁合金及钢构件。
这得益于钛合金的高比强度远超过强度高而密度大的钢以及重量轻但强度较低的铝合金；并且钛合金的耐热性远高于铝合金，目前先进耐热钛合金的工作温度可达550℃~600℃，同时低温钛合金则在-253℃还能保持良好的塑性；另外钛及其合金优良的抗蚀性，特别是在海水和海洋大气中抗蚀性极高，这对舰载飞机、水上飞机以及沿海地区服役的飞机都十分有利。
尽管钛合金具有诸多优点，但也存在一些缺点限制了它的应用。
钛及其合金的弹性模量低，容易变形失稳，不宜作细长杆件和薄壁件；钛及其合金导热性差、摩擦系数高，容易导致粘连，不宜用作有摩擦关系的零部件；制造成本高等。
钛及其合金不仅在军事领域得到广泛应用，其在民用工业领域的应用也日益增多。
由于这些钛制构件的受力状况和工作环境各不相同，其常见的失效模式主要有：1.疲劳断裂；2.腐蚀损伤，如钛合金的氧污染、应力腐蚀断裂、氢脆等；
3.摩擦损伤，如外物磨蚀、冲刷等；
4.失稳，由于刚性不够而在使用条件下失稳失效；
5.蠕变失效，包括变形过大、蠕变断裂、蠕变脆化等。
1. 疲劳断裂失效
疲劳断裂是零部件在交变载荷（应力或应变）反复作用下的累积损伤过程，这是钛合金零部件最主要的失效模式，如压气机颤振引起叶片的低周疲劳、振动引起转子叶片的高周疲劳等。
（1）低周疲劳断裂
金属在交变载荷作用下由于塑性应变的循环作用而引起的疲劳破坏叫做低周疲劳，也称塑性疲劳或应变疲劳。
低周疲劳寿命很短，一般低于105周次。
钢及铝合金在退火状态下一般表现为循环硬化，而大多数退火状态的钛合金在低周疲劳过程中一般表现为循环软化。
循环软化或循环硬化是指金属材料在应变（应力）保持一定的情况下，应力（应变）在循环过程中下降（增高）或增高（下降）的现象。
对结构件的设计而言，一般选用循环稳定或循环硬化的材料，而大多工业钛合金属于循环软化材料，在使用过程中，若处于应力控制，则会产生过量的塑性变形而使构件破坏或失效。
（2）高周疲劳断裂[2]
传统的高周疲劳破坏是指材料远小于其屈服应力下发生的疲劳断裂，其疲劳寿命一般在105周次~107周次之间。
钛合金高周疲劳尤其对对组织类型和表面状态十分敏感，因而疲劳试验数据分散性大。
钛合金高周疲劳断裂的最重要特征是疲劳缺口敏感性高，缺陷敏感性大。
钛合金高周疲劳断裂缺陷敏感性可以通过疲劳试样表面粗糙度（不同表面粗糙度对钛合金疲劳极限影响极大）、尺寸、残余应力的影响得到证明。
钛合金发生高周疲劳破坏主要是由于高频振动所致，尤其构件存在微小缺陷的情况下，由于其他零部件的强迫振动会导致构件的疲劳开裂。
（3）焊接接头疲劳断裂
焊接在现代的工业生产中已成为一种重要的金属加工工艺，钛合金焊接结构在各领域得到广泛应用。
金属材料在焊接过程中，由于焊接热循环的作用，焊接接头及基体金属的组织和性能均会发生明显的变化。
焊接方法、工艺参数、操作过程会影响焊接组织、性能及产生缺陷。
钛合金由于熔点较高，导热性能差，导致焊接过热区高温停留时间过长，冷速缓慢，从而使得焊接接头颗粒明显增大。
焊接接头各区域显微组织的差异，对于接头疲劳裂纹萌生和扩展有着较大影响。
在工程应用中，焊接气孔在钛合金焊头中不可避免，并且研究发现焊接接头疲劳裂纹大部分起源于焊缝内微小缺陷，主要是气孔。
（4）腐蚀疲劳
钛合金具有优异的抗腐蚀性能，但其疲劳缺口敏感性大，单纯的腐蚀损伤对钛合金的影响较小，但在交变应力和环境介质，尤其是和腐蚀性介质的协同作用下，微小的腐蚀损伤会导致钛合金构件表面的完整性遭到破坏，从而导致构件疲劳抗力的下降。
影响钛合金构件疲劳损伤的因素很多，因此预防钛合金断裂失效应从以下几个方面入手：
（1）精准设计，对几何形状复杂的零件要特别注意其应力分布的分析；对高速转动部件要避免引起共振疲劳破坏。
（2）严控材质，控制钛合金中有害元素的种类，对含有疏松、气孔、杂质、缺陷、变形的钛合金要注意筛选。
（3）提高构件的表面完整性，包括表面粗糙度，表面防护层的致密性，表层残余应力的类型、大小、分布等。
（4）制造过程中喷丸强化，使构件表面具有较高的残余压应力，提高材料表面抗磨损和抗粘连的能力，提高构件疲劳强度。
2. 腐蚀损伤
钛及其合金的腐蚀抗力较合金钢好得多，但钛合金零件发生氢脆、应力腐蚀开裂等环境失效现象不断出现，均具有突发性和不确定性，严重威胁着钛合金的扩大应用。
（1）腐蚀损伤
钛及其合金具有良好的腐蚀抗力，在碱性介质中也表现出优异的腐蚀抗力，在氧化性酸（硝酸）中有良好的耐蚀性，而在还原性酸（盐酸和稀硫酸）中腐蚀比较严重。
钛属于非常活泼的元素，极易在空气中氧化，形成氧化物覆盖在钛及其合金的表面，阻隔了进一步氧化。
钛及其合金的化学腐蚀抗力实际上取决于其氧化物薄膜的化学腐蚀抗力，而这种抗力主要取决于表面氧化膜的完整性、致密性、可塑性、强度、与金属基体的结合力等。
（2）应力腐蚀开裂
钛合金构件在静应力和特定的腐蚀环境共同作用下所导致的脆性断裂成为钛合金的应力腐蚀开裂。
钛合金对发生应力腐蚀开裂的敏感性介质有以下几种：H2、CCl4、NaCl水溶液、海水、HCl、甲醇、乙醇溶液、汞等，在这些敏感性介质中受到拉应力时，其裂纹扩展速率大大加快。
例如钛合金光滑试样放在3.5%NaCl溶液或海水中是不发生应力腐蚀开裂的，然而一旦试样上有了裂纹时，则很快地发生应力腐蚀开裂。
（3）氢脆[3]
由于氢渗入金属内部导致损伤，从而使金属零件在低于材料屈服极限的静应力作用下导致的失效称为氢脆。
钛极易吸氢引起氢脆，下列过程均可成为钛合金发生氢脆断裂的氢来源：①钛合金冶炼过程中带入的氢及氢气氛；②钛合金在热处理过程中接触了含氢或者含水的气氛或淬火介质等；③焊接中保护不当致使焊缝中渗入了氢等。
严格来讲，氢脆并不是一种独立的断裂机制，氢的加入只是有助于钛合金某种断裂机制，如解理断裂或沿晶断裂的作用，其断裂失效的方式可能是沿晶的，也可能是穿晶的，或者是二者混合的。
（4）液态金属致脆
液态金属致脆指的是延性金属或合金与液态金属接触后导致塑性降低而发生脆断。
它包括直接与液态金属接触的脆化及低熔点金属在低于其熔点时接触的脆断。
目前所发现的一些钛及其合金致脆的脆化剂有镉、铜、银、汞、铅、铝、锌。
液态金属致脆机理的解释目前较为流行的是Westwood提出的[4]，认为液态金属致脆大多是由于液态金属化学吸附作用造成的。
预防钛合金发生液态金属致脆的方法是尽可能阻隔液态金属致脆的脆化剂与钛接触，如在必须镀镉的钛合金零件表面先镀一薄层其他金属，以形成致密的隔离层。
由于钛及其合金与环境交互作用的复杂性，目前对钛合金环境失效的预防还基本上通过设计选材，防止氢、液态金属、应力腐蚀敏感介质等与钛合金接触，提高构件表面完整性，材料表面改性来解决。
比如在海水淡化设备中，钛制设备应当避免与铁制容器接触，这是由于Fe(OH)2沉积在传热管内壁，发生如下反应：3Fe(OH)2→Fe3O4+2H2O+H2，反应产生的氢气被钛吸收。
3. 摩损失效
钛及其合金构件受到流体以及流体中沙、贝类、草等反复接触冲击，容易发生冲刷磨损而失效[5]。
由于沙尘的硬度远远大于钛合金构件的硬度，所以这种冲
刷磨损率较高，对耐磨性较差的钛合金极易造成失效破坏。
提高钛合金构件抗磨损能力主要集中在表面防护上，如表面强化技术（喷丸、激光冲击强化、孔挤压等），涂层技术（火焰喷涂、等离子喷涂、真空物理沉积涂层等），离子注入技术（改变金属材料表层物理或化学性能），预氧化（形成致密氧化膜）等。
4. 蠕变失效
蠕变是指在长时间的恒温、恒应力（低于屈服强度）作用下而发生缓慢的塑性变形，由蠕变而最终导致的断裂，称为蠕变断裂。
在实际服役条件下，尚未有钛合金因蠕变导致的断裂失效发生。
但由于钛合金弹性模量较低，且在很低的使用温度下就会发生蠕变，因此作为重要结构件的钛合金蠕变问题仍应引起高度重视。
参考文献
[1] 陶春虎, 刘庆瑔, 刘昌奎, 曹春晓, 张卫方. 航空用钛合金的失效及其预防[M]. 北京：国防工业出版社, 2013.
[2] 周为富, 赵振华, 陈伟.钛合金高周疲劳特性的影响因素分析[J].现代机械, 2009(03):90-92.
[3] 杨长江, 梁成浩, 王华.钛及其合金氢脆研究现状与应用[J].腐蚀科学与防护技术, 2006(18):122-124.
[4] 张栋, 钟培道, 陶春虎. 机械失效的应用分析[M]. 北京：国防工业出版社, 1997.
[5] 王桂生. 钛的应用技术[M]. 湖南: 中南大学出版社, 2007.。
