组合开关培训教程
组合开关培训资料
负荷中心图片
•
10kV高压 真空开关
干式 变压器
3.3kV 组合开关
基本参数
项
额定电压 额定工作总电流（2台隔离换相开关） 单台隔离开关额定电流 KM1、KM2单台接触器最大电流 KM3 – KM6 单台接触器最大电流 KM1和KM2接触器电流之和的最大电流 KM3、KM4、 KM5、KM6接触器电流之和的最大电流
目
基
本
参
数
3.3 kV，三相，50HZ 2×600 A 600A 600A 400A 600A
低压故障跳高开功能
进线连接方式 控制电源电压 照明回路电源 本安远控回路最高开路电压 U0
具备
法兰连接、电缆软线连接 DC24V、AC110V、AC220V 容量：5.0kVA 输出：3×127V，13A DC10V
常见故障的处理
2、电流显示不正常
电流显示不正常，可能是电流采样板坏了，换电
流采样板即可，即X91~X96 分别对应1~6回路电
流采样板。
常见故障的处理
3、可关掉的保护功能
1）漏电闭锁 在主界面，按向上键可关掉漏电闭锁保护，关闭后可按向 下键开启。 2）漏电保护及主回路电流保护
开机时，在初始化界面按向下键，进入出厂整定界面，根 据操作说明选择具备和不具备。
127V试验开关 短路、漏电
127V起停、 故障复位 按钮
英国纯进口ALLENWEST B77型600A 带载隔离开关，具有前向、后向、 测试、关断四个位置
侧面图
小快插 输出4~20mA 通讯 控制信号 小快插 输出127V电源
内部结构
主腔
驱动 单元
主腔门
内部结构
控制腔 照明腔
煤矿用组合开关原理教程

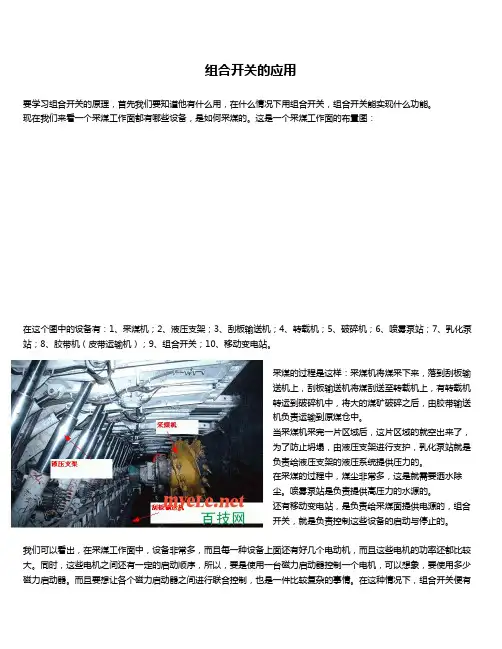

组合开关的应用要学习组合开关的原理，首先我们要知道他有什么用，在什么情况下用组合开关，组合开关能实现什么功能。
现在我们来看一个采煤工作面都有哪些设备，是如何采煤的。
这是一个采煤工作面的布置图：在这个图中的设备有：1、采煤机；2、液压支架；3、刮板输送机；4、转载机；5、破碎机；6、喷雾泵站；7、乳化泵站；8、胶带机（皮带运输机）；9、组合开关；10、移动变电站。
采煤的过程是这样：采煤机将煤采下来，落到刮板输送机上，刮板输送机将煤刮送至转载机上，有转载机转运到破碎机中，将大的煤矿破碎之后，由胶带输送机负责运输到原煤仓中。
当采煤机采完一片区域后，这片区域的就空出来了，为了防止坍塌，由液压支架进行支护，乳化泵站就是负责给液压支架的液压系统提供压力的。
在采煤的过程中，煤尘非常多，这是就需要洒水除尘。
喷雾泵站是负责提供高压力的水源的。
还有移动变电站，是负责给采煤面提供电源的，组合开关，就是负责控制这些设备的启动与停止的。
我们可以看出，在采煤工作面中，设备非常多，而且每一种设备上面还有好几个电动机，而且这些电机的功率还都比较大。
同时，这些电机之间还有一定的启动顺序，所以，要是使用一台磁力启动器控制一个电机，可以想象，要使用多少磁力启动器。
而且要想让各个磁力启动器之间进行联合控制，也是一件比较复杂的事情。
在这种情况下，组合开关便有了用武之地。
上图中是在一个采煤系统中使用了三台不同型号的联力组合开关控制了采煤系统中的所有设备。
虽然组合开关的型号非常多，但是他们都有许多的共同之处，所以我们只要掌握了其中一种型号的组合开关原理，其他的就好理解了。
我们这篇教程中，将KJZ3 型9回路开关为例进行讲解。
下一节，讲组合开关的主回路。
F+C开关操作培训
•
•
F+C/真空开关操作培训
• • • • • • • • • • • • 二 接触器手车的操作 2.1．手车推入操作 a. （F+C）将手车上两水平把手向上转动90度，使左右锁扣向内收缩，即可把手车推入柜内，两把 手恢复到水平位置，左右锁扣就向外伸入插到柜体的缺口，这时手车就被锁住，插入二次隔离插头 （注意配合方向，以免撞坏插针），手车就能进入断开/试验位置； c. 接触器按合分闸操作指令动作； 注意：手车不允许停留在运行位置和断开/试验位置之间的任何中间位置。 b. 关上手车室门，锁好（如果原接地开关在合闸状态时，则应分闸接地开关），插入摇把顺时针转 动，直到转不动为止（约20转），手车就处于工作位置，这时，机械指示标志为“工作”位置，一 次隔离动触头接通，拔出摇把。 2.2．手车推出操作 a. 接触器按合分闸操作指令分断。 b. 插入摇把逆时针转动，直到转不动为止（约20转），手车就处于断开/试验位置，这时，机械指 示标志为“试验”位置，一次隔离动静触头分断，静触头盒被金属活门遮盖，拔出摇把； c. 这时可按需要合闸接地开关； 三. F+C/真空开关操作的注意事项： F+C/真空开关操作与其他380开关的操作区别在于多了接地刀闸与储能情况的检查，其他方面的操 作并无本质区别，总结F+C/真空开关的操作要点有以下几点：
F+C/真空开关操作培训
• 3）接地开关在合闸状态时，小车开关将不能进入“工作” 位。 • 4）小车开关脱离“工作”或“试验”位后，将闭锁断路 器的操作。 • 5）小车开关在“工作”或“试验”位合闸，将闭锁开关 移动。 • 6）小车开关在“工作”或“试验”位之间移动或从柜内 进出时，断路器储能的合闸弹簧自动释能。 • 7）小车开关在“工作”位，将闭锁接地开关合闸。 • 8）（F＋C）开关在工作位时, 柜门将闭锁在关闭位置。 • 标准操作票如下：
KJZ系列组合开关官方培训教程
组合开关
KJZ3-1500/3300 KJZ-1500/1140Z KJZ3-600/3300
1.14KV 3.3KV
移动变电站
10KV/1.14KV 10KV/3.3KV
10KV
基本参数及主要性能
1 防爆型式 • 隔爆兼本质安全型，防爆标志为“Exd[ib]I” 2 产品型号 • KJZ-0) • KJZ3-1500/3300-9 • KJZ3-600/3300-2 • KJZ3-600/3300-4
双速控制，主从顺序控制等。
控制回路接线腔位于开关的最左前侧，它集中了各回路用 于远控、联控的所有控制线。
控制原理
• 主回路 1140V三相电源，由400A的电缆连接器分别引至主隔离换 相开关QS1、QS2、QS3、QS4的电源侧，经主隔离换相开关负 载侧到交流真空接触器，再分别通过9只输出电缆连接器连 接到负载。输入也分别可由2路并联输入。具体参见原理 图。 隔离换相开关为手动操作，当隔离换相开关打到“正”或 “反”的位置时，其辅助接点QS-F1、QS-F4、QS-F2、QS-F3 断开，中间继电器KE1、KE2的常闭接点接通工作电源，为真 空交流接触器的接通作好准备。 组合开关中每一回路的真空交流接触器，在额定工作电压 1140V时额定工作电流为400A。采用真空交流接触器实现主
16 辅助电源变压器 KJZ-1500/1140Z和KJZ3-1500/3300-9配置了一个5KVA的 辅助电源,给外部提供照明及其它用途。 • 容量： 5KVA • 输出电压： 127V，220V • 输出回路数量： 3 17 动作性能 • 在额定控制电源电压的75%～110%间的任何电压下，真空 接触器应能可靠吸合。当不低于60%额定电压时，处于吸 合状态的真空接触器不应释放。其释放电压不低于20%额 定电压。
组合开关使用手册

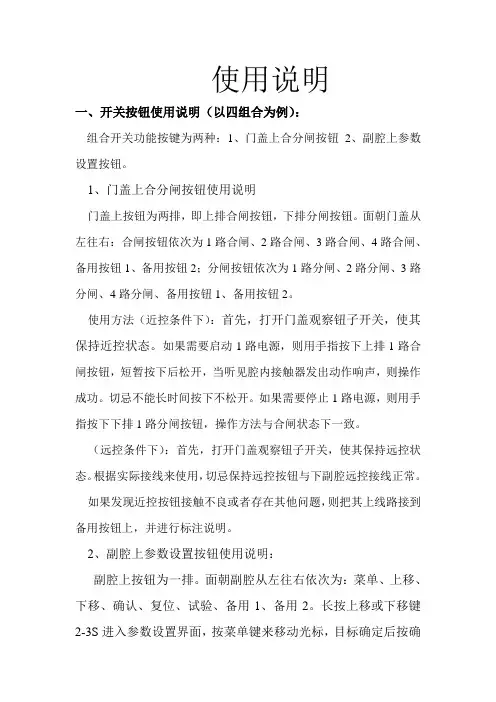

使用说明一、开关按钮使用说明（以四组合为例）：组合开关功能按键为两种：1、门盖上合分闸按钮2、副腔上参数设置按钮。
1、门盖上合分闸按钮使用说明门盖上按钮为两排，即上排合闸按钮，下排分闸按钮。
面朝门盖从左往右：合闸按钮依次为1路合闸、2路合闸、3路合闸、4路合闸、备用按钮1、备用按钮2；分闸按钮依次为1路分闸、2路分闸、3路分闸、4路分闸、备用按钮1、备用按钮2。
使用方法（近控条件下）：首先，打开门盖观察钮子开关，使其保持近控状态。
如果需要启动1路电源，则用手指按下上排1路合闸按钮，短暂按下后松开，当听见腔内接触器发出动作响声，则操作成功。
切忌不能长时间按下不松开。
如果需要停止1路电源，则用手指按下下排1路分闸按钮，操作方法与合闸状态下一致。
（远控条件下）：首先，打开门盖观察钮子开关，使其保持远控状态。
根据实际接线来使用，切忌保持远控按钮与下副腔远控接线正常。
如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
2、副腔上参数设置按钮使用说明：副腔上按钮为一排。
面朝副腔从左往右依次为：菜单、上移、下移、确认、复位、试验、备用1、备用2。
长按上移或下移键2-3S进入参数设置界面，按菜单键来移动光标，目标确定后按确认按钮进入该参数设定的界面，通过上移或下移键来调整参数的数值。
数值设定好之后直接按复位键回到主单页，调整后的数据自动保存。
（按钮中设有时间延时，需按住按钮1秒之后松开）如果发现近控按钮接触不良或者存在其他问题，则把其上线路接到备用按钮上，并进行标注说明。
注：在调整参数设置时，需保证所有接触器与照明回路状态处于分闸状态，否则无法进行参数调整。
二、显示部分（以六组合为例，其它组合基本使用原理一样）4.1 状态显示窗口系统送电后首先显示起始画面，经3秒延时，或按确认钮进入系统状态显示窗口。
系统状态显示包括：回路合分闸状态、负荷电流、运行状态、告警提示、绝缘电阻值。
（绝缘电阻>200K时显示999K。
伟奇组合开关操作规程培训教案
四、五、六路）；
D、按下启动按钮S1，被选电机将启动进行瓦斯排放。
E、若需对其余电机进行启动，将路选开关转换到所需要的回路上。
F、系统停止运行后，将路选开关SK1和控制方式开关SK2均转换到自动运行位置。
G、此时集控系统可以按照多回路程序自动控制方式进行控制。
6×70局扇用组合开关操作程序
有任何一台电机出现故障（过载、短路、断相），集控系统接触器会自动跳闸、显示
（故障类别和故障参数）、并报警30秒（警示维护人员尽快检查故障并处理），同时
停止该风机的另一台电机。此时备用台所控制的对应风机的两台电机会按照整定时间
间隔自动启动。
2、空载实验控制运行
A、将运行转换开关SK3转换到空载实验位置。
驱动第三台风机）。
3、第二台集控系统的输出对应第一台集控系统的输出，驱动另外三台
风机。
4、两台集控系统之间的通讯线采用两根八芯电缆连接。
二、送电试验
1、首先将两台集控系统合上隔离换向开关（Q101）给控制系统送电。
2、分别将两台集控系统的试验开关SK4分别转换到漏电闭锁或短路试验位置，进行 两项故障试验，查看显示屏的显示内容是否与试验位置相对应，若试验功能正常，将 试验开关转回到运行位置。
3.自动切换（故障切换）： 1)当运行的局扇组合开关发生故障停止运行时，局扇开关自动切换到备用局扇组合开关。 2)当发现运行的局扇组合开关有故障时，按下运行组合开关的停止按钮S2，局扇开关自动
切换到备用组合开关，故障组合开关退出运行开始检修。
3.后备运行 1）当自动运行方式出现问题情况下将SK3打至后备运行位置，按下启动按钮S1，回路依次
1.2 组合开关
如图所示，组合开关主要由以下几部分组成：手柄、转轴、弹簧、凸轮、绝缘杆、绝缘垫板、动触片、静触片、接线柱。
关)适用于交流50赫兹380及以下，直流
任务三、认识其他型号组合开关
任务四、组合开关的安装
①HZ10系列组合开关应安装在控制箱（或壳体）内，其操作手柄最好在控制箱的前面或侧面。
开关为断开状态时应使手柄在水平旋转位置。
合开关外壳上的接地螺钉必须可靠接地。
②组合开关的通断能力较低，故不可用来分断故障电流。
当用于电动机可逆控制时，必须在电动机完全停转后才允许反向接通。
每小时的通断次数不能。
组合开关说明书附图纸
QJZ系列矿用隔爆兼本质安全型组合开关使用说明书电光防爆电气有限公司二00九年三月前言欢迎使用QJZ系列矿用隔爆兼本质安全型组合开关。
本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。
本起动器的操作务必在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
本起动器所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意，如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的技术问题，请向厂家咨询。
警告：用户在使用时必须按说明书的要求操作严禁带电开盖，严禁损伤防爆面！注意事项★★★★禁止随意改动所有模块拨码，模块拨码不允许相同；如有更换模块，拨码应与先前模块相同。
★★★★禁止随意停止所设定的逻辑功能，如需停止只有在所设定的逻辑功能完全启动后才能停止。
★★★★相应位置上模块拔码如图所示，请勿改动！★★★★工作在同一模式下的换相模块，只有正反相序相同并且全部换相到位后才能起动工作模式！★★★★与负载连接时注意相序，避免由于相序错误造成事故！隔离机构功能对于每一个接触器模块都有带有控制手柄的隔离装置,这样可以使每一路接触器模块单独从母线板上脱开当隔离手柄动作时，相应的模块从动力母线板脱开。
当带载分断隔离手柄时，由于有断电触点，真空管先分断（接点在模块的辅助回路上）。
当隔离手柄在“分”位时，输出回路被接地。
基本说明用途此设备只能根据“工作环境”章节的应用说明才能使用。
任何不遵从以上说明的使用都被看作非正确的。
我们声明对非正确使用设备而造成的任何损害不承担任何责任。
特别指出，正确的使用是指遵从所有的操作指导。
在一定期限内要做所有的规定的测试和维护工作。
保证和责任对于由以下原因而造成的人身和财产损失，我们不承诺任何保证和承担任何责任：※没被授权使用※不正确的安装、使用、操作、维护※未经允许擅自改变设备结构※非厂商进行的结构改变※不遵从技术信息※没有经过厂家授权非正确使用及维修备件或附件※不可抗拒力影响※没有完全遵照“安全措施”说明使用※在对设备进行各种操作时必须遵从操作手册，特别是安全手册。
3300多回路组合开关使用说明手册
电气原理说明一．模块部分原理1.分、合闸接触器CJ合闸过程如下：在没有故障及异常情况下，保护器保护接点K2-K2K闭合，按下启动按钮或保护器程序合闸点(K3-K3K)动作，本安插件动作，本安插件输出点导通，功率继电器J吸合，J 吸合后KA继电器线圈接通控制电压，KA吸合控制真空接触器CJ 吸合，CJ常开辅助接点接通，保持本安插件控制点处于一直导通状态，CJ接触器一直处于吸合状态。
接触器分闸分两种方式，通过按钮或保护器动作分闸，其原理相同。
按下停止按钮或保护器保护点K2-K2K动作打开，本安回路断开，本安插件输出点断开，控制功率继电器J分断，KA分断，接触器CJ分断。
2.漏电检测部分对于漏电检测回路，模块上电后，高压真空继电器ZK控制线圈导通，常开点闭合，保护器漏电检测部分投入到主回路中。
模块合闸时，J功率继电器动作常闭点打开ZK线圈释放，并且在CJ吸合前漏电检测回路已从主回路中退出。
模块分闸时，为了保证操作过电压不会影响控制部分正常工作，通过KA继电器断电延时触点控制ZK在接触器分闸10秒后吸合，使漏电检测回路延时投入工作。
3.模块换向控制部分模块换向是通过保护器换向控制点K1-K1K闭合下发命令。
当下发换向命令后，K1-K1K闭合控制S1继电器吸合，S1常开点闭合当换向盘处于正向位置时，XK2动作，S2继电器吸合状态，ZJ1继电器控制线圈回路没有导通，因此ZJ2继电器吸合自保并互锁ZJ1继电器回路，控制电机旋转，当到达XK1位置时，XK1动作，换向完成。
处于反向位置时换向过程也相同。
通过电气互锁，当处于换向过程时（ZJ1或ZJ2吸合状态），接触器不吸合，同样，当接触器吸合时，换向操作同样无效。
4.模块保护器部分外部接口：AC1、AC2为保护器供电电源；IA、IB、IC、IN为电流互感器接点URW与GND为漏电检测回路接点；24V与XJ0~XJ4为反馈信号检测点，其中XJ0为接触器分、合反馈点，XJ2为正、反向反馈点，XJ3为换向到位反馈点；K1-K1K为换向控制常开点，发出换向命令后闭合时间为1SK2-K2K为故障及程序控制常开保护接点，上电自检无故障后闭合，当存在故障及进行逻辑控制及需要分断接触器时也通过该点控制；K3-K3K为程序合闸点，逻辑控制及本机控制时通过该点控制接触器吸合；485+、485-为标准RS485通讯接点，与多组合控制单元通讯。
组合开关基本知识
组合开关基本知识组合开关(又称转换开关)实质上也是一种刀开关，只不过一般刀开关的操作手柄是在垂直于其安装面的平面内向上或向下转动。
而组合开关的操作手柄则是在平行于其安装面的平面内向左或向右转动而已。
组合开关由于其可实现多组触点组合而得名，实际上是一种转换开关。
（1）组合开关的用途组合开关一般用于电气设备中，作为非频繁地接通和分断电路、换接电源和负载、测量三相电压以及控制小容量异步电动机的正反转和丫-Δ起动等用。
HZ5系列组合开关适用于交流50Hz(或60Hz)、电压380V及以下，电流至60A的一般机床线路中，作电源引入开关，异步电动机起动、停止、正转、反转、变速，电动机的负荷切换及机床控制线路换接之用。
HZl0系列组合开关适用于交流50Hz(或60Hz)、电压380V及以下，直流220V及以下，额定电流至100A的电气线路中，供手动不频繁地接通、分断与转换交流电阻电感混合负载电路和直流电阻性负载电路。
10A(或25A)开关可直接起动、运转中可分断交流1．1kW(或2.2kW)笼型异步电动机。
（2）组合开关的选用组合开关是一种体积小、接线方式多、使用非常方便的开关电器。
选择组合开关时应注意以下几点：①组合开关应根据用电设备的电压等级、容量和所需触头数进行选用。
组合开关用于一般照明、电热电路时，其额定电流应等于或大于被控制电路中各负载电流的总和；组合开关用于控制电动机时，其额定²电流一般取电动机额定电流的1．5—2．5倍。
②组合开关接线方式很多，应能够根据需要，正确地选择相应规格的产品。
③组合开关本身是不带过载保护和短路保护的。
如果需要这类保护，就必须另设其他保护电器。
（3）组合开关的使用和维护①由于组合开关的通断能力较低，故不能用来分断故障电流。
当用于控制电动机作可逆运转时，必须在电动机完全停止转动后，才允许反向接通。
②当操作频率过高或负载功率因数较低时，组合开关要降低容量使用，否则影响开关寿命。
低压成套开关设备培训课程
固定式功能单 元配电回路
PCC柜
配电母线 即垂直母线
抽屉功能单 元马达回路
下出线
MCC柜
MCC柜
MCC柜
MNS低压抽出式开关柜
MNS低压抽出式开关柜
产品概述
该产品是参考瑞士ABB公司的MNS系 列低压开关柜并加以综合改进后开发的 ，是目前国内较先进的低压抽出式开关 设备。
开关柜适用于交流50Hz、额定绝缘 电压和工作电压为400V、660V，额定电 流至6300A及以下三相五线制的电力供电 系统，可用于发电厂、变电所、工矿企 业、大楼宾馆、机场、码头以及广播电 视等通信中心来作为发电、输配电、电 能转换及电能消耗设备的控制，并通过 电容补偿对其主母线进行无功补偿。
型式 3： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离
出线端子与功能单元隔离线 出线端子之间隔离线
防护等级
用数字 IPX X 表示外壳保护程度
第一个数字代表对固体的防护程度 0------无防护 1------防止直径大于50mm固体进入 2------防止直径大于12.5mm固体进入 3------防止直径大于2.5mm固体进入 4------防止直径大于1mm固体进入 5------防尘(无有害沉积) 6------完全防尘
MCC柜：8E单元可装9个
GCK1低压抽出式开关柜
GCK1低压抽出式开关柜
适用范围
该产品是八十年代中期，由天津电 气传动研究所牵头，组合国内知名企业 联系研制，是国内电力系统应用较为广 泛的产品之一
开关柜适用于交流50Hz、额定绝缘 电压和工作电压为400V、660V，额定电 流至6300A及以下三相五线制的电力供电 系统，可用于发电厂、变电所、工矿企 业、大楼宾馆、机场、码头以及广播电 视等通信中心来作为发电、输配电、电 能转换及电能消耗设备的控制。
泰安众诚组合开关培训资料
１、机械闭锁 2、电气闭锁 3、备跳功能
第三章 组合开关主要电气性能
1 主要技术参数
额定电压： AC1140V； 额定总电流： 1600A； 额定路数： 4、6、8； 每路接触器额定输出电流：400A； 单路隔离开关额定输入电流：800A；
额定频率：50Hz； 额定工作制：8小时工作制；
3、保护设定画面
1、整定电流设置：旋动旋转编码器，将光标转至整定电流设定区，然后按下旋转编码器，进入整定电 流设定框，左右转动旋转编码器，设定好数值，之后再按下旋转编码器，退出整定电流设定。
2、短路倍数设定值设置：旋动旋转编码器，将光标转至短路倍数设定区，然后按下旋转编码器，进入 短路倍数设定框，左右转动旋转编码器，设定好短路倍数数值，之后再按下旋转编码器，退出短路倍数 设定。
第五章
1、接线端子排简介
组合开关接线
X11、X12是1号远控接线端子，以此类推至X81、X82为8号远控接线端子（远 控接线端子与驱动单元不是一一对应的）；161、162是1号驱动单元的辅助开点， 以此类推至861、862是8号驱动单元的辅助开点。53、54号线是“停上级（备 跳）”接线口；
2、远控接线方式 （1）继电控制下的远控接线
第二章 机械结构简介
1、ห้องสมุดไป่ตู้观简介
A为出线腔；B为主腔；C为隔离换向开关腔；D为进线腔。图2-1中1为 液晶显示屏；2为控制按钮，从左到右分别为：“低速/双速”选择旋钮、 “整定旋钮（旋转编码器）”、“复位”按钮；3为“安全联锁”旋钮； 4为隔离开关操作手柄；5为“停上级”（备跳）按钮；6为“停机 2”按 钮；7为“停机1”按钮。
该功能一般用于组合开关的试验、检修等情况下。
华宁组合开关培训
屏蔽
屏蔽某模块：
按”S”键。
会弹出一个屏蔽模块的窗体。
按“单点×”，就可对相应的模块进行屏蔽和解除屏蔽。 整个设备的启动逻辑没有改变，只是被屏蔽的模块在启动时不闭合。 比如前部运输机，如果出现一路漏电时，可以把该路屏蔽，其它回路 仍能按逻辑启停。
试验
试 验：
按”试验”键。
会弹出一个试验窗体。
不明确
——
——
明确
否
——
明确
否
——
明确
是
相同
明确
是
相反
第一步：按“功能”＋“菜单”键，输入正确的密码，进入参数设定。 第二步：按“菜单”键，显示出下拉菜单，然后按“→”键，把光标调到 “正方向确定”项。 第三步：按“↓”键，把光标调整到需要确定方向的模块名称上（比如模块三） 然后按“确定”。此时显示屏显示如下界面：
吸合试验：
1、吸合试验主要用于在第一次和控制系统连接后，试验 一下控制线的连接是否正确，外部控制器是否可以让开关 正确吸合及断开。 2、多个模块可以同时进行检测。 3、进行吸合试验的模块对应的隔离开关手柄必须在断开 位置，隔离开关会显示不在线。
自检试验：
1、多个模块可以同时进行检测。 2、进行吸合试验的模块对应的隔离开关手柄必须在试验位置 （有错误）。
开接触器门：
首先应该把两个隔离开关手柄扳到“停止”位置。 然后把主联动手柄扳到“停止”位，然后按照接 触器门体手柄上的标识方向旋转该手柄，旋转 180度，拉动门体，开门。
关接触器门：
首先把门体上的手柄向下略旋转（300左右），然 后轻推门体直到和壳体完全接触，再扳动手柄到 反方向1800，直到门体可靠关闭。
停止
严禁带电开盖
组合开关知识点总结图
组合开关知识点总结图一、组合开关的定义组合开关是一种在电气控制系统中常用的开关类型，它由若干个独立的开关元件组合而成，可以通过组合不同的开关状态来实现不同的控制功能。
组合开关通常用于控制电气设备的启停、转向、调速、档位等操作，广泛应用于工业自动化、机械设备、家用电器等领域。
二、组合开关的分类1.按控制功能分类根据组合开关的控制功能可以分为启动控制开关、转向控制开关、调速控制开关、档位控制开关等。
启动控制开关用于启停电气设备，常见于电机启动开关和汽车引擎启动开关。
转向控制开关用于改变电路的通断方向，常见于电机的正反转开关。
调速控制开关用于调节电机的转速或灯的亮度，常见于调速开关和调光开关。
档位控制开关用于改变电路的工作档位，常见于手动变速箱和自动变速箱的挡位开关。
2.按结构特点分类根据组合开关的结构特点可以分为旋钮开关、按钮开关、摇杆开关、键盘开关等。
旋钮开关通过旋转操作来改变开关状态，常见于变压器开关、电风扇开关等。
按钮开关通过按压操作来改变开关状态，常见于电脑电源开关、手机键盘开关等。
摇杆开关通过摇动操作来改变开关状态，常见于游戏手柄开关、船舶操纵台开关等。
键盘开关通过按键操作来改变开关状态，常见于电脑键盘开关、电话按键开关等。
3.按控制方式分类根据组合开关的控制方式可以分为手动组合开关和自动组合开关。
手动组合开关需要人工操作来改变开关状态，常见于手动启停按钮、手动挡位开关等。
自动组合开关通过外部信号或程序控制来改变开关状态，常见于PLC控制开关、自动变速箱开关等。
三、组合开关的工作原理1.普通组合开关的工作原理普通组合开关由若干个开关元件组合而成，每个开关元件都有其独立的控制线路。
当组合开关处于不同的状态时，其控制线路的通断关系也不同，从而实现了不同的控制功能。
例如，一个双掷开关和一个单掷开关组合在一起，可以实现三种不同的控制状态：双掷开关闭合+单掷开关闭合、双掷开关闭合+单掷开关断开、双掷开关断开+单掷开关闭合。
组合开关知识点总结大全
组合开关知识点总结大全一、组合开关的概念和分类1.1 组合开关的概念组合开关是一种在机械装置中使用的开关，它由多个独立的开关组合而成，可以通过不同的组合方式来控制不同的功能。
组合开关通常由旋钮、按钮或者手柄等控制元件组成，通过它们的组合来获得不同的电路通路或者断路状态。
1.2 组合开关的分类组合开关可以按照不同的分类方式进行划分，常见的分类方式包括按功能、按控制元件和按工作原理等。
按照功能，组合开关可以划分为导通型和断路型两种。
导通型组合开关在特定的组合状态下会导通电路，而断路型组合开关则是在特定的组合状态下会断开电路。
按照控制元件，组合开关可以分为旋钮式、按钮式和手柄式等不同类型。
旋钮式组合开关通常通过旋钮的不同位置来控制不同的组合状态，按钮式则是通过按钮的按压来控制，而手柄式则是通过手柄的移动来实现不同的组合状态。
按照工作原理，组合开关可以分为机械式和电子式两种。
机械式组合开关通过机械结构进行切换，而电子式则是通过电子元件来实现控制。
二、组合开关的应用领域2.1 机械设备在机械设备中，组合开关常用于控制不同的功能模式或者工作状态。
例如，一台数控机床可能会使用组合开关来切换不同的加工程序或者工作轴向，以实现不同的加工要求。
2.2 电气控制在电气控制领域，组合开关可以用于控制电路的通断、电机的正反转以及其他复杂的控制逻辑。
例如，一台自动化生产线的控制系统可能会使用多个组合开关来实现不同的生产流程控制。
2.3 家用电器在家用电器中，组合开关通常用于控制不同的功能模式或者工作状态。
例如，一台洗衣机可能会使用组合开关来切换不同的洗涤程序和速度，以满足不同的洗涤需求。
2.4 其他领域除了上述的应用领域，组合开关还广泛应用于自动化设备、航空航天、汽车工业和船舶等领域，以实现不同的控制功能。
三、组合开关的特点和优势3.1 灵活多变组合开关可以通过不同的组合方式实现多种不同的控制功能，具有灵活多变的特点。
这使得组合开关可以满足不同的控制需求，具有很强的适用性。
《组合开关》课件
单击此处添加副标题
汇报人：
目录
添加目录项标题
组合开关的工作原理 组合开关的常见故障及排 除方法
组合开关的定义
组合开关的优缺点 组合开关的发展趋势和未 来展望
01
添加章节标题
02
组合开关的定义
组合开关的定义和作用
定义：组合开关是一种将多个开关组合在一起的设备，可以同时控制 多个电路。 作用：组合开关可以简化电路控制，提高电路的可靠性和安全性。
组合开关的适用范围和注意事项
适用范围：适用于家庭、办公室、学校等场所 注意事项：避免长时间使用，以免过热损坏 注意事项：避免在潮湿、高温、易燃易爆等环境下使用 注意事项：定期检查开关是否正常工作，如有异常应及时更换
05
组合开关的常见故 障及排除方法
组合开关的常见故障及原因分析
开关失灵：可能是开关内部接触不良或损坏 开关跳闸：可能是开关过载或短路 开关发热：可能是开关内部过热或接触不良 开关漏电：可能是开关内部绝缘损坏或线路漏电
检查开关 是否漏电： 使用万用 表测量开 关的电阻， 判断是否 漏电
检查开关 是否过热： 观察开关 的温度是 否过高， 判断是否 过热
组合开关的维护和保养建议
定期检查开关的接线是否牢固，避免松动或脱落 定期检查开关的触点是否有氧化或磨损，及时更换或修复 定期检查开关的绝缘性能，确保其安全性能 定期检查开关的机械性能，确保其操作灵活、可靠
应用：组合开关广泛应用于家庭、办公室、工厂等场所的电路控制。
特点：组合开关具有结构紧凑、操作方便、易于维护等特点。
组合开关的分类
按照功能分类：单控开关、双控开关、三控开关等 按照结构分类：机械式开关、电子式开关、智能开关等 按照使用场合分类：家庭用开关、工业用开关、商业用开关等 按照控制方式分类：手动开关、遥控开关、声控开关等
