老旧城区雨水管网系统改造设计案例

老旧城区雨水管网系统改造设计案例

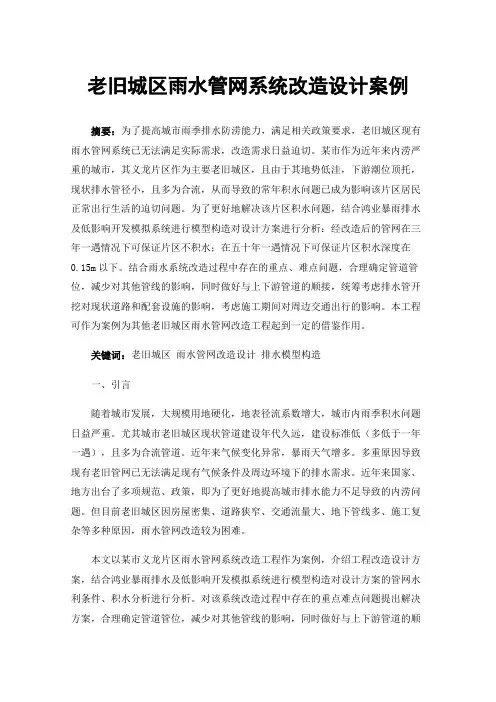

老旧城区雨水管网系统改造设计案例摘要:为了提高城市雨季排水防涝能力,满足相关政策要求,老旧城区现有雨水管网系统已无法满足实际需求,改造需求日益迫切。

某市作为近年来内涝严重的城市,其义龙片区作为主要老旧城区,且由于其地势低洼,下游潮位顶托,现状排水管径小,且多为合流,从而导致的常年积水问题已成为影响该片区居民正常出行生活的迫切问题。

为了更好地解决该片区积水问题,结合鸿业暴雨排水及低影响开发模拟系统进行模型构造对设计方案进行分析:经改造后的管网在三年一遇情况下可保证片区不积水;在五十年一遇情况下可保证片区积水深度在0.15m以下。

结合雨水系统改造过程中存在的重点、难点问题,合理确定管道管位,减少对其他管线的影响,同时做好与上下游管道的顺接,统筹考虑排水管开挖对现状道路和配套设施的影响,考虑施工期间对周边交通出行的影响。

本工程可作为案例为其他老旧城区雨水管网改造工程起到一定的借鉴作用。

关键词:老旧城区雨水管网改造设计排水模型构造一、引言随着城市发展,大规模用地硬化,地表径流系数增大,城市内雨季积水问题日益严重。

尤其城市老旧城区现状管道建设年代久远,建设标准低(多低于一年一遇),且多为合流管道。

近年来气候变化异常,暴雨天气增多。

多重原因导致现有老旧管网已无法满足现有气候条件及周边环境下的排水需求。

近年来国家、地方出台了多项规范、政策,即为了更好地提高城市排水能力不足导致的内涝问题。

但目前老旧城区因房屋密集、道路狭窄、交通流量大、地下管线多、施工复杂等多种原因,雨水管网改造较为困难。

本文以某市义龙片区雨水管网系统改造工程作为案例,介绍工程改造设计方案,结合鸿业暴雨排水及低影响开发模拟系统进行模型构造对设计方案的管网水利条件、积水分析进行分析。

对该系统改造过程中存在的重点难点问题提出解决方案,合理确定管道管位,减少对其他管线的影响,同时做好与上下游管道的顺接,统筹考虑排水管开挖对现状道路和配套设施的影响,考虑施工期间对周边交通出行的影响,以作为案例为其他老旧城区雨水管网改造工程起到一定的借鉴作用。

给排水系统的工程案例分析与经验总结

给排水系统的工程案例分析与经验总结

给排水系统的工程案例分析与经验总结简介:给排水系统作为建筑物中不可或缺的部分,承担着排水和供水的重要功能。

本文通过对几个具体工程案例的分析,总结出了一些关键经验,以供工程师在设计和施工中参考和借鉴。

1. 案例一:办公楼的给排水系统设计在办公楼的给排水系统设计中,我们遇到了一个问题:在高峰用水期间,楼内多个水龙头同时使用会导致水压不足,甚至无水供应的情况。

经过分析,我们发现给排水系统的管道直径设计不合理,无法承受高峰用水的需求。

解决方法是重新设计管道,增加了管道的直径,提高了供水能力,确保了水压稳定。

这一经验告诉我们在给排水系统设计中,要考虑到用水高峰期的需求,合理选择管道直径,以确保正常供水。

2. 案例二:住宅小区的雨水排放问题在一个住宅小区的给排水系统中,我们发现雨水排放一直存在问题,经过调查发现,雨水排放管道的设计不完善,无法有效排水,导致小区内出现了积水的现象。

为了解决这一问题,我们进行了改造:将雨水排放管道的坡度进行了调整,增加了排水速度;另外,在小区内增设了雨水收集装置,将积水区域的雨水有效收集并排放。

通过这次改造,成功解决了小区的雨水排放问题。

这个案例告诉我们在设计给排水系统时,要考虑到不同场地的特点,合理设计排水管道的坡度,确保排水畅通。

3. 案例三:商业中心的污水处理系统在一个商业中心的污水处理系统中,我们遇到了处理能力不足的问题。

由于商业中心的日均用水量较大,传统的污水处理系统已经无法满足需求。

我们采用了一种新型的生物膜工艺,通过增大生物膜反应器的容积,提高了处理系统的处理能力。

经过几个月的试运行,系统稳定运行,成功解决了商业中心的污水处理问题。

这个案例告诉我们在设计污水处理系统时,要根据实际情况选择合适的工艺,确保系统的处理能力。

4. 案例四:医院的供水系统安全问题在一个医院的供水系统中,我们发现供水管道与未经处理的污水管道存在交叉的情况,存在一定的安全隐患。

为了解决这个问题,我们进行了管线改造,在供水系统和污水系统之间设置了有效的隔离装置,确保了供水的安全性。

奥林匹克花园1期雨水管线改造工程施工方案

奥林匹克花园1期雨水管线改造工程施工方案

一、工程概述二、施工准备工作三、施工方法四、安全文明施工措施附:施工管理组织网络安全文明施工管理网络图一、工程概况本工程为奥林匹克花园1 期雨水管线改造工程。

由于小区已经使用,故施工时难度很大。

考虑居民进出等因素影响,安全、文明问题在整个施工环节中显得尤为突出。

1、本工程雨水管DN6O0 DN800采用II级钢筋砼柔性承插管,其中DN600 管总长124米,DN800管总长93米。

2、管道基础及接口:塑料管采用砂石基础,采用“T”橡胶圈接口;钢筋混凝土管采用120°混凝土基础。

3、雨水检查井:DN600管采用①1000落底式砖砌圆型雨水检查井;DN800 管采用①1250落底式砖砌圆型雨水检查井。

道路、人行道部分采用重型钢纤维井圈盖,其他采用轻型钢纤维井圈盖。

4、雨水管线改造工程配套雨水泵站,泵站采用现浇钢筋砼结构。

设计最大提升能力300L/S, 提升井下部采用总深度4.15 米的矩形钢筋混凝土结构,平面净尺寸为7.0米X9.0米。

钢筋砼内、外墙及底板、顶板均采用C30防水砼。

4、施工前,协同建设、监理单位逐一排查地下管线及地上障碍物,及时通知相关单位做出调整。

、施工准备工作施工准备工作的内容,包括技术、生产、现场准备,它是保证工期,提高质量和经济效益,安全、文明施工的重要环节。

(一)技术准备:1、组织技术人员熟悉设计图纸,并对设计图纸审查,认真进行技术交底。

2、熟悉本工程采用的技术规范:GB5001—2006《室外排水验收规范》G B/T5 0 1 0 6—2 0 0 1 《给排水制图标准》CB50332-2002《给排水工程管道结构设计规范》(二)生产准备:1 、对工程所用材料,有专人负责落实供应地点、运输方式,并认真编制材料进场计划,保证生产的连续性和流水作业施工。

2、施工机械、机具等,在开工前,对进场机械进行全面检修,保证机械完好,充分发挥各机械的效率。

(三)现场准备:1 、料场就近设在甲方指定处。

雨水管道工程施工方案

雨水管道工程施工方案

雨水管道工程施工方案一、项目概况1.1 项目名称:雨水管道工程1.2 项目地点:某市某区1.3 施工单位:某建筑公司1.4 监理单位:某监理公司1.5 设计单位:某设计院1.6 项目规模:雨水管道总长度为1000米,管径为600mm1.7 施工期限:2022年1月1日至2022年12月31日二、工程背景随着城市化进程的不断加快,城市雨水排放问题日益凸显。

本项目位于某区,属于城市老旧小区改造项目,原有的雨水管道老化严重,需要进行更新改造。

为了解决雨水治理问题,提高城市基础设施的整体水平,本项目将进行雨水管道工程施工。

三、工程内容3.1 施工范围本项目总长度为1000米的雨水管道,管径为600mm,沿街道两侧进行敷设。

涉及到的主要区域有:XX路、XX街、XX巷等。

3.2 施工内容1)施工前期准备:开展现场勘察、设计校审、制定施工方案等工作。

2)土方开挖:按照设计要求,在道路两侧开挖管道沟槽。

3)管道敷设:按照设计图纸要求,铺设雨水管道。

4)管道连接:对接雨水管道,确保管道的紧密连接。

5)管道检测:进行管道的水密性检测。

6)管道回填:对已敷设的管道进行回填。

7)道路修复:对开挖的道路进行修复,保证道路通畅。

8)清理现场:清理施工现场,保持环境整洁。

四、施工方案4.1 施工组织1)施工组织项目组织结构包括项目经理、总工程师、施工人员等。

项目经理负责统筹协调项目施工工作。

总工程师负责质量控制和技术指导。

施工人员按照分工进行工作。

2)施工队伍施工队伍包括现场施工人员、设备操作人员、安全监督员等。

4.2 施工设备1)土方开挖:推土机、挖掘机、铲车等。

2)管道敷设:吊车、管道敷设机、压力机等。

3)道路修复:路面修复设备、振动压路机等。

4.3 施工工艺1)土方开挖① 设置施工标志,划定施工范围。

② 按照设计要求进行土方开挖。

③ 对挖掘的土方进行运输和处理。

2)管道敷设① 按照设计图纸要求,对管道进行拼装。

② 使用吊车将管道吊装至指定位置。

魏南室外雨水管道方案01

魏南室外雨水管道方案01

北京市海淀区2012年老旧小区综合整治工程(二标段)魏南社区项目室外雨水管道施工方案北京建工集团有限责任公司2013年03月10日北京市海淀区2012年老旧小区综合整治工程(二标段)魏南社区项目一、依据标准:《2012年海淀区老旧小区综合治理项目(二标段)室外雨水污水排水总平面图》《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002《埋地聚乙烯排水管管道工程技术规程》 CECS164-2004《排水工程标准图集》 11BS4排水工程二、工程概况:2.1工程名称:海淀区2012年老旧小区综合治理项目(二标段)魏南社区项目2.2工程内容:本工程位于北京市海淀区中央民族大学西门,魏公村西路,产权单位为房地中心。

本次施工范围为17、18、20、21、22、25、26、27号楼新建雨水管道。

2.2.1.工程范围:此工程为新建雨水系统,雨水干管起始端埋深为1.0m,坡度≧0.003,雨水口深度为1.0m,其连接管为DN200。

雨水检查井采用砖砌型结构。

2.2.2.管径布置: DN200、DN300、DN400、DN500,详见设计施工图纸。

三、主要工艺:3.1主要材料3.1.1管材及管件:管道采用高密度聚乙烯(HDPE)双壁波纹管,橡塑圈密封接口,管材及管件的规格品种必须符合设计要求,并有产品出厂合格证。

3.1.2管材规格:DN200、DN300、DN400、DN500。

3.1.3附属材料:附属装置及辅助材料应符合设计要求,并有出厂合格证。

3.1.4施工机具准备:本工程小型工具由各劳务队自备,机具(打夯机、污水泵、风镐),工具(手锯,吊链,面纱绳,锉刀)应准备齐全,要求能满足施工要求。

3.2沟槽开挖3.2.1沟槽开挖示意:3.2.2 管道沟槽底部的开挖宽度,宜按下式计算:B=D1+2(b1+b2+ b3)B—管道沟槽底部宽度(mm);D1—管道结构外边缘宽度(mm);b1—管道一侧工作面宽度(mm);管道一侧工作面宽度规格表注:1槽底需设排水沟时,工作面宽度b1应适当增加;2管道有现场施工的外防水层时,每侧工作面宽度宜取800 m m。

一级建造师管道经典案例分析

一级建造师管道经典案例分析

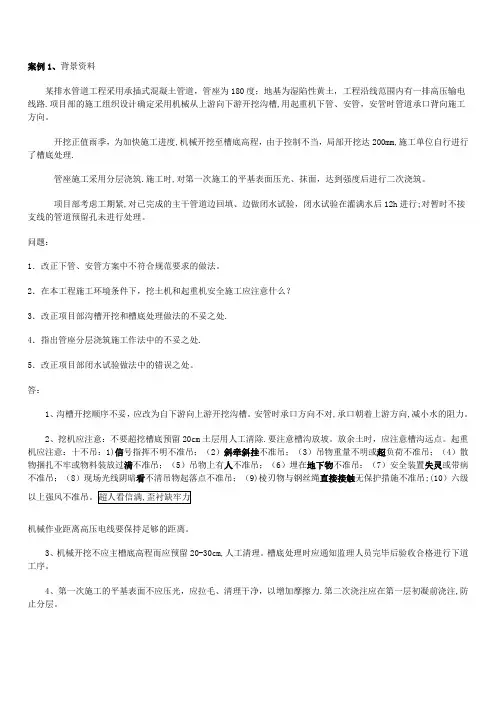

案例1、背景资料某排水管道工程采用承插式混凝土管道,管座为180度;地基为湿陷性黄土,工程沿线范围内有一排高压输电线路.项目部的施工组织设计确定采用机械从上游向下游开挖沟槽,用起重机下管、安管,安管时管道承口背向施工方向。

开挖正值雨季,为加快施工进度,机械开挖至槽底高程,由于控制不当,局部开挖达200mm,施工单位自行进行了槽底处理.管座施工采用分层浇筑.施工时,对第一次施工的平基表面压光、抹面,达到强度后进行二次浇筑。

项目部考虑工期紧,对已完成的主干管道边回填、边做闭水试验,闭水试验在灌满水后12h进行;对暂时不接支线的管道预留孔未进行处理。

问题:1.改正下管、安管方案中不符合规范要求的做法。

2.在本工程施工环境条件下,挖土机和起重机安全施工应注意什么?3.改正项目部沟槽开挖和槽底处理做法的不妥之处.4.指出管座分层浇筑施工作法中的不妥之处.5.改正项目部闭水试验做法中的错误之处。

答:1、沟槽开挖顺序不妥,应改为自下游向上游开挖沟槽。

安管时承口方向不对,承口朝着上游方向,减小水的阻力。

2、挖机应注意:不要超挖槽底预留20cm土层用人工清除.要注意槽沟放坡。

放余土时,应注意槽沟远点。

起重机应注意:十不吊:1)信号指挥不明不准吊;(2)斜牵斜挂不准吊;(3)吊物重量不明或超负荷不准吊;(4)散物捆扎不牢或物料装放过满不准吊;(5)吊物上有人不准吊;(6)埋在地下物不准吊;(7)安全装置失灵或带病不准吊;(8)现场光线阴暗看不清吊物起落点不准吊;(9)棱刃物与钢丝绳直接接触无保护措施不准吊;(10)六级机械作业距离高压电线要保持足够的距离。

3、机械开挖不应主槽底高程而应预留20-30cm,人工清理。

槽底处理时应通知监理人员完毕后验收合格进行下道工序。

4、第一次施工的平基表面不应压光,应拉毛、清理干净,以增加摩擦力.第二次浇注应在第一层初凝前浇注,防止分层。

5、应先做闭水实验在回填前进行。

闭水实验应在灌满水后至少24h进行。

建筑雨水管道改造案例(一)

建筑雨水管道改造案例(一)

建筑雨水管道改造案例(一)摘要:《建筑给水排水设计规范》(2003版)实施之前屋面雨水管道都按原规范进行设计。

期间不少建筑天面雨水管道在投入使用后均不同程度的出现返水、喷溅的问题,引起住户投诉。

本文对这类屋面雨水管道系统的改造方法进行了探讨,总结了立管消能装置、排水止回阀的功效及实际应用上的经验教训。

关键词:改造,返水,正压喷溅,消能装置,排水止回阀一、案例总体介绍随着信华花园业主的开始大量入住,以前设计施工存在的问题开始暴露出来。

今年进入雨季以来,越来越多的业主投诉阳台地漏每在暴雨时出现返水、喷水的现象,并且在空调冷凝水排水管接口处也出现返水的现象,造成业主室内发生水害,并要求索赔。

为此,项目工程部召集设计公司、物业公司进行了工程整改措施的研讨会,并提出了两点具体的整改措施:一是对二楼未按设计要求进行施工的部分返工进行整改,二是对雨水立管的消能管要么取消要么扩大一号管径。

之后在两条立管上进行了扩大管径的试验,但是经过前几日暴雨检验之后证明效果不是很好:经过扩管之后,业主投诉还是出现喷水的现象,只是程度有所减轻。

二、问题的具体分析经现场勘察发现,发生返水问题的是接在天面雨水立管上的阳台雨水地漏,而阳台雨水地漏又兼用做阳台洗衣排水地漏。

如果按现行设计规范,此种做法是不充许的,但此工程是在1997年设计,1998年施工的。

我司接手时工程已经施工完结,只剩下部分室外园林绿化未完成。

按当时的工程设计规范,此种做法也未属违规。

但如按现行规范,若要彻底地并且一劳永逸的解决问题,就需要将天面雨水系统与阳台洗衣机废水系统分开,并且在阳台洗衣机排水管道上按规范每六层设置一个立管消能装置。

为此,需在每栋每个阳台增加一条阳台洗衣排水立管。

此方法的优点是安全可靠,但是就本工程的具体情况而言,因为整个小区已交楼入住,采用此方法对小区住户的影响较大,容易造成对开发商楼盘品牌的负面影响,并且施工费用较大,整个小区全部整改完毕,耗资需十余万元。

建筑物雨水收集系统的规范要求与应用案例

建筑物雨水收集系统的规范要求与应用案例

建筑物雨水收集系统的规范要求与应用案例随着世界人口的增加和城市发展的加快,建筑物雨水收集系统被广泛应用于城市水资源管理和环境保护中。

本文将介绍建筑物雨水收集系统的规范要求,并给出一些应用案例,以展示其在实际建设中的有效性和可行性。

一、建筑物雨水收集系统规范要求1. 设计与布局要求建筑物雨水收集系统的设计应根据当地的气候特点、降雨情况、建筑形态和用途等因素进行合理规划。

雨水收集面积的确定应考虑到建筑物的屋面、道路和其他可能用于收集雨水的场地。

同时,系统的布局应尽量减少管道长度,提高系统的运行效率。

2. 雨水收集设施要求建筑物雨水收集系统的设施包括收集面、沉淀池、过滤器、水泵和储存设备等。

这些设施应具备耐用性、可靠性和易于维护的特点。

收集面应具备较好的防水性能,并且不会对收集到的雨水造成污染。

沉淀池和过滤器应能有效去除雨水中的杂质和污染物,确保储存的雨水达到可再利用的标准。

3. 雨水利用要求建筑物雨水收集系统收集到的雨水可以用于冲洗厕所、灌溉植物、消防应急等多个领域。

在利用雨水时,应制定相关的管理措施,确保水质达到卫生要求,避免引起交叉感染和疾病传播。

同时,应合理利用雨水资源,避免浪费。

二、建筑物雨水收集系统应用案例1. 某商务大厦的雨水收集系统该商务大厦位于中心城区,建筑面积达到数万平方米。

其雨水收集系统采用屋面和庭院的收集面,通过沉淀池和过滤器去除杂质和污染物。

收集到的雨水经过净化处理后,用于冲洗厕所和灌溉绿化景观。

该系统的规划和设计充分考虑到了建筑物用水需求和降雨情况,实现了雨水的高效利用。

2. 某住宅小区的雨水收集系统该住宅小区位于山区,周边环境优美且降雨充沛。

由于自来水供应不稳定,该小区采用雨水收集系统解决居民的日常用水问题。

系统通过屋面和道路的收集面收集雨水,并经过过滤和消毒处理后供居民使用。

这一系统不仅解决了水资源紧缺的问题,也减轻了当地水资源的压力。

三、结论建筑物雨水收集系统作为一种可持续发展的水资源管理手段,已经在实际建设中得到广泛应用。

XX县城雨水管网改造工程

XX县城雨水管网改造工程

XX县县城雨水管网建设工程项目可行性研究报告XX县城雨水管网改造工程可行性研究报告第一章概述1.1项目背景项目名称XX县城雨水管网改造工程编制依照1、《XX省 XX县城整体规划》(2010-2025);2、《投资项目可行性研究指南》(国家发展计划委员会鉴定第一版);3、《市政公用工程设计文件编制深度规定》(国建设部2007);4、《市政工程投资估量编制方法》[ 建标( 2007)164 号] ;5、《全国市政工程投资估量指标》(2007)6、《市政工程设计技术管理标准》建设部城市建设司1993 年 5 月7、《建设项目环境保护管理条例》(1998 年 11 月 29 日)8、《饮用水水源保护区污染防治管理规定》(1989年7月10日)6、有关专业设计规范;7、排水现状检查资料;履行的法律法例、标准及依照的设计规范1、《中华人民共和国环境保护法》1989-12-262、《给水排水制图标准》GB/T50106-20013、《室外给水设计规范》GB50013-2006(回复1)4、《给水排水管道工程施工及查收规范》GB50268-20085、《室外排水设计规范》GB50014-20066、《市政排水管渠工程质量查验评定标准》CJJ3-907、《城市污水办理工程项目建设标准》8、《城市排水工程规划规范》GB50318-2000编制原则依据国家有关技术经济政策及城市排水管线敷设的有关要求,确定以下编制原则:1、以地区整体发展规划、环境规划、各专业规划为指导,充分利用当地已有的工程设备,联合当地经济实力、技术管理能力水平以及将来发展趋向,分步实行,合理区分工程规模;2、在保证排水管线合理、安全前提下,最大限度地降低工程造价和运转花费;项目提出原由与过程1、地理地点概略XX县位于 XX省西南隅,汉中市西部,秦岭巴山之间,县境四周东、东北为勉县、略阳,西北、西与甘肃省康县接壤,西南、南与四川省广元市相邻,东南为南郑县。

立管改造专项施工方案

立管改造专项施工方案

茅洲河(光明新区)水环境综合整治工程项目深圳市光明新区公明核心东片区雨污分流工程立管改造专项施工方案中国水利水电第五工程局有限公司茅洲河整治工程一标项目经理部2017年4月批准:审查:校核:编制:目录立管改造施工方案1 工程概况工程概述本工程建筑立管改造是为建筑室外立管,目标是要求将室内污水、与屋面雨水分流,从源头实现雨污分流。

(1)对本工程范围内居民住宅的建筑单体合流立管进行分流改造,建筑立管只改造雨污合流的立管,即对卫生间、厨房污水和屋面雨水为同一立管排水的立管进行改造。

(2)通气管应高出屋面2m,通气管顶端设通气帽。

(3)新增雨水立管底端距地面200mm,散排至地面。

(4)排水管采用硬聚乙烯(PUC-U)管及管件,承插粘接,管径DN100(内径)。

管材及管件执行《建筑排水用硬聚乙烯(PVC-U)管材》、《建筑排水用硬聚乙烯(PVC-U)管件》。

(5)增加的伸顶通气管及雨水立管每隔一定距离应设置管卡,管卡最大间距2m。

(6)立管每隔4m设置一个伸缩节。

(7)10层及以上层数建筑或建筑高度超过24m的高层建筑,雨水立管从上至下每隔15m 设置一个消能装置,做法详见96S406。

(8)管道及管件施工做法详见《建筑排水用硬聚乙烯(PVC-U)管道安装》96S406。

改造方案如下:①规范的住宅楼a.建筑阳台排水地漏支管、厕所、厨房排水与和建筑屋面雨水排水(立)管道连通的住宅楼,另增设一套雨水立管,现有雨水立管改用作污水管,先经过水封井或化粪池,在改接入污水井,并在屋面以上2米并加设通气帽,同时将现有雨水管伸顶至屋面,新增雨水立管底端距地面200mm,散排至地面。

b.建筑阳台立管与建筑屋面雨水排水(立)管独立设置的住宅楼,直接将现有阳台立管改入化粪池或小区污水管道,不在另增设排水立管。

②商住楼对综合楼(商住楼)上部住宅部分的排水改造方式应同纯住宅楼,下层商业或者办公部分应根据雨污分流原则对排入污水系统的雨水进行纠错整改或新建独立的污水排放管道,规范排水系统,实现雨污分流。

038室外雨水回用管道施工方案

038室外雨水回用管道施工方案

038室外雨水回用管道施工方案一、工程概况本次工程是为了利用室外雨水回用管道,将屋顶和地面的雨水收集起来,经过处理后再利用于冲洗马桶、浇灌花草等用途。

工程位置为一些商业大楼的屋顶和地面,总管道长度约为600米。

二、工程目标1.收集大楼屋顶和地面的雨水资源,减少浪费。

2.提高雨水的回收利用率,降低对自来水的依赖。

3.实现雨水回用系统与现有建筑的有机结合,美观且整体风格一致。

4.保证系统的安全可靠性,减少维护成本。

三、管道设计1.管道材料选择:使用PVC管道,具有良好的耐候性和耐腐蚀性。

2.管道直径:根据设计流量及雨水收集面积,选择合适的管径。

主管道为DN150,支管道为DN100。

3.管道布置:将主管道和支管道布置于建筑物的下水道系统,利用原有的管道进行连接。

4.管道施工方法:采用悬挂式安装,通过管道支架将管道固定在建筑物上。

对于需要穿越地下通道、道路等地方,采用埋地敷设的方式,并做好防护措施。

四、水箱设计1.水箱选择:使用PPR水箱,具有优良的耐压性能和耐老化性能。

2.水箱容量:根据设计日均雨水量及用水需求,确定合适的水箱容量。

水箱的设计容量为10m³。

3.水箱安装位置:水箱安装在地下,便于利用水压将雨水引上地面进行使用。

4.水箱维护:定期对水箱进行清洁和消毒,保证水质安全。

五、净化处理设备1.除沉污设备:在水箱进水口安装除沉污设备,能够有效去除雨水中的杂质和污物。

2.除臭装置:在水箱内安装除臭装置,去除雨水中的异味,提高水质。

3.过滤器:在雨水进入水箱之前安装过滤器,进一步去除雨水中的悬浮物和颗粒污染物。

六、工程施工步骤1.监测和勘察:对建筑物周围的排水系统进行勘测,确定管道敷设位置和路线,确定水箱的位置。

2.管道敷设:依据设计要求,进行管道的悬挂式安装和埋地敷设。

3.水箱安装:按照设计要求,在地下进行水箱的安装和连接工作。

4.净化处理设备安装:根据设计要求,在合适的位置安装净化处理设备。

利用水循环的建筑经典案例

利用水循环的建筑经典案例

利用水循环的建筑经典案例那我得给你讲讲澳大利亚的悉尼歌剧院旁边的那个建筑,名字我记不太清了,但它在水循环利用上超酷。

你想啊,这建筑就像一个特别聪明的大水桶。

它的屋顶是那种有点倾斜的设计,就像滑梯一样。

下雨的时候呢,雨水就顺着这个“滑梯”屋顶咕噜咕噜地流下来了。

流到哪儿去了呢?它可不是就那么浪费地流到地上,而是被收集到了专门的管道里。

这些管道就像小火车轨道一样,把雨水运到建筑底下的大水箱里储存起来。

这水箱可不得了,就像个大水库。

然后这些收集起来的雨水就开始发挥大作用了。

它可以用来冲厕所,就像有个小仆人专门给厕所送水一样,“哗啦”一下就把厕所冲得干干净净。

还能用来浇灌建筑周围那些花花草草呢,那些植物就像得到了大自然的馈赠,长得特别茂盛。

还有啊,在中东地区有一些古老的城堡建筑。

那些地方水可金贵了,就像石油一样宝贵。

城堡的建造者早就知道水循环的秘密了。

他们把城堡里的院子地面设计得有点坡度,就像小山坡一样。

一下雨,雨水就顺着这个小山坡流到院子中间的一个大水池里。

这个水池一方面是储存雨水,另一方面呢,在特别热的时候,水池里的水蒸发会让周围的空气变得凉爽一点,就像一个天然的小空调。

而且这些水还能在需要的时候用来喂城堡里的牲口之类的,简直把雨水用到了极致。

另外,在荷兰有一些现代的住宅建筑。

你知道荷兰那地方地势低,水多。

这些住宅的屋顶上种满了植物,这种屋顶叫绿色屋顶。

下雨的时候,植物就像小海绵一样吸收雨水,一部分雨水被植物储存起来慢慢用,就像植物给自己开了个小水吧。

还有一部分多余的雨水呢,就会通过特殊的排水系统流到住宅旁边的小池塘里。

这个小池塘可不光是为了好看,池塘里的水可以用来浇花,还能在夏天的时候给周围降温,而且还能吸引很多小动物呢,像小鸟啊、小昆虫之类的,让整个住宅周围就像一个小生态系统一样,特别和谐。

纬三十四路雨水管道修复方案

纬三十四路雨水管道修复方案

纬三十四路雨水管道修复方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制中电投兰州新区热电联产项目配套供热管网工程皿标段兰州新区纬三十四路雨水管道修复方案编制人:__________________________审核人:____________________________批准人:____________________________SCEGC INSTALLATION GROUP 、工程概况:1、概况:兰州新区纬三十四路供热管网工程管沟开挖施工中,由于缺乏市政雨水管道设计图纸,现场施工标志不明确,加之工程属于两家建设单位,开挖前没有进行交底等种种原因,致使我单位将K0+450m ffi K0+860m两处甘肃六建市政雨水支管碰坏,经与施工单位甘肃六建协商,由我方对破坏部分管道,严格按照设计及规范要求进行恢复。

2、主要工程量:螺旋波纹管:24米土方开挖回填量:150m3二、编制依据:1 、《给排水管道工程施工及验收规范》GB 50268-972 、《城镇供热管网施工及验收规范》 (CJJ28-2004)3 、现场施工环境及设计图纸要求三、雨水管道修复方案1 、雨水管道修复工艺流程沟测量放线—槽开挖—中粗砂垫层修复—管道拆除安装、接口拆除—检查井接口拆除安装—沟槽分层回填中粗砂—沟槽分层回填土2、管沟开挖及雨水井接口拆除沟槽开挖采用人工开挖,开挖深度至原雨水管道管底,保持原管道基地垫层不变。

拆除雨水井壁与管道接口管材,管沟开挖由南边雨水井向北边进行,直至找出第一根管道承插口,停止挖槽。

拆除破损管材,人工整平沟槽基础。

3、螺旋波纹管安装3.1 施工前检验3.1.1 管材与插口的工作面,表面平整,尺寸准确,既保证安装时插入容易,又做证接口密封性能。

3.1.2 螺旋波纹管在安装前进行承口与插口的管径量测,以便安装时插入容易和保证接口的严密性。

3.1.3 管材外观表面光滑,无裂纹、气泡、脱皮和严重的泛纹,无明显的杂质以及色泽不均、分解变色等缺陷。

广东某市政道路雨污水管道施工方案(附示意图、倒虹井施工)

广东某市政道路雨污水管道施工方案(附示意图、倒虹井施工)

雨污水管道施工方案一、工程概况:雨污水管道位于***桥和***路之间,软基处理采用水泥搅拌桩复合地基。

考虑到此段道路位于**中学北门,又是附近荔村村民进出的通道,为了方便学生和当地居民的出行,此段道路应早日建成通车。

雨水主干管采用DN600-DN1200双平壁钢塑复合缠绕管,污水管主干管采用DN400-DN600双平壁钢塑复合缠绕管,过路及埋深小于1.5米的雨污水管采用Ⅲ级钢筋砼管。

雨水分段排入羊大河,污水接入荔村污水系统。

因征地拆迁原因,荔村段未征地,污水无法排至荔村污水系统,本次雨污水施工西侧临时施工至NK0+860位置,东侧施工至NK1+200位置。

雨污水管道主要工程量见下表:伦教中学段雨污水管道数量统计表说明:雨水口埋管未列入统计。

二、编制依据:本施工方案依据下列规范、文件、标准、规定要求编制。

1、中国市政西北设计研究院《羊大路施工图设计第三册排水工程》;设计修改(补充)通知单:第A-02号通知单。

2、《给水排水管道工程施工及验收规范》(GB50268-2008)。

3、《综合地下管线图》(顺德区规划局)4、《给水排水标准图集》(S5)5、地下管线现场调查资料。

6、《埋地塑料排水管道施工》04S520三、施工组织及计划(一)施工组织机构劳动力组织项目部管理人员配置表劳动力配备表4、施工机械配备拟投入本工程的主要施工机具表(二)施工计划及保证措施(1)工期目标本段雨污水工程计划工期为25日历天。

(2)工期保证措施首先拟定科学的施工进度计划,采用网络计划技术,实行动态管理,科学组织,合理安排,适时调整,做好劳动力调配,加强各工种之间的配合。

为使工程顺利如期完成,实行定期碰头例会制度。

充分利用晴天的有利天气。

力求做到均衡施工,认真做好施工前期准备工作,防止前松后紧,盲目蛮干;做好材料设备的计划管理,及时组织进场,加强施工设备的保养维修,以免因材料、设备等不能及时供应或施工机械故障而影响施工。

切实改进施工工艺,努力提高劳动效率。

高架桥下雨水收集利用案例

高架桥下雨水收集利用案例

高架桥下雨水收集利用案例在城市里啊,高架桥那是相当常见的建筑。

可是你知道吗,高架桥下面那块地方也能玩出雨水收集利用的新花样呢!就拿某个南方城市来说吧。

那里一到雨季,雨就跟不要钱似的“哗哗”下。

高架桥下面呢,以前就是个普普通通的空地,顶多就是大家停车或者有些杂物堆放的地方。

有这么一群聪明的环保人士和城市规划者就动起了脑筋。

他们先在高架桥的排水口附近设置了专门的雨水收集装置。

这个装置啊,就像是一个超级大漏斗,雨水从高架桥的排水管道流出来,“咕噜咕噜”就进了这个大漏斗一样的收集器。

然后呢,通过一系列不怎么复杂的管道系统,把收集到的雨水送到了一个大水箱里。

这个水箱可大了,就像一个超级水罐,能储存好多好多雨水。

这些收集来的雨水可没闲着。

一部分雨水被用来浇灌高架桥下面新种的花草树木。

以前啊,给这些植物浇水还得专门从别处调水过来,又费钱又麻烦。

现在好了,雨水直接就能派上用场。

你看那些花草,喝着雨水,长得那叫一个欢快,好像在说“这雨水可真甜啊”。

还有一部分雨水被用来清洗高架桥下面的公共区域。

像地面啊、桥墩子之类的地方。

以前清洗这些地方得用自来水,多浪费啊。

现在用雨水,既环保又省钱。

而且啊,在特别炎热的夏天,他们还打算把雨水用来搞一些小型的降温装置。

就像那种喷雾的东西,把雨水变成小水雾喷出来,既能给高架桥下面乘凉的人降降温,又能给周围的空气增加点湿度,让整个环境变得更加舒适。

这就是高架桥下雨水收集利用的一个超棒的案例。

它告诉我们啊,只要我们肯动脑筋,城市里那些看似平常的地方,都能成为节约资源、保护环境的好地方呢!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

建筑雨水管道改造案例2008-11-30 12:19:31 来源:作者不详浏览次数:网友评论条[收藏此页]复制一、案例总体介绍随着信华花园业主的开始大量入住,以前设计施工存在的问题开始暴露出来。

今年进入雨季以来,越来越多的业主投诉阳台地漏每在暴雨时出现返水、喷水的现象,并且在空调冷凝水排水管接口处也出现返水的现象,造成业主室内发生水害,并要求索赔。

为此,项目工程部召集设计公司、物业公司进行了工程整改措施的研讨会,并提出了两点具体的整改措施:一是对二楼未按设计要求进行施工的部分返工进行整改,二是对雨水立管的消能管要么取消要么扩大一号管径。

之后在两条立管上进行了扩大管径的试验,但是经过前几日暴雨检验之后证明效果不是很好:经过扩管之后,业主投诉还是出现喷水的现象,只是程度有所减轻。

二、问题的具体分析经现场勘察发现,发生返水问题的是接在立管上的阳台雨水地漏,而阳台雨水地漏又兼用做阳台洗衣排水地漏。

如果按现行设计规范,此种做法是不充许的,但此工程是在1997年设计,1998年施工的。

我司接手时工程已经施工完结,只剩下部分室外园林绿化未完成。

按当时的工程设计规范,此种做法也未属违规。

但如按现行规范,若要彻底地并且一劳永逸的解决问题,就需要将系统与阳台洗衣机废水系统分开,并且在阳台洗衣机排水管道上按规范每六层设置一个立管消能装置。

为此,需在每栋每个阳台增加一条阳台洗衣排水立管。

此方法的优点是安全可靠,但是就本工程的具体情况而言,因为整个小区已交楼入住,采用此方法对小区住户的影响较大,容易造成对开发商楼盘品牌的负面影响,并且施工费用较大,整个小区全部整改完毕,耗资需十余万元。

对于本整改工程,由于是系统与阳台洗衣机废水系统合并的,雨水立管分别在第九层、十九层设置了立管消能装置,但恰恰是在设置了消能装置的上一层阳台地漏以及二层阳台地漏处发生了返水喷水的现象,并且在别的某些楼层也发生了水气、水珠从地漏口喷射的情况。

并且经过扩管之后,这种情况并示得到有效、彻底的杜绝,业主依然投诉。

其实,由于立管消能装置也未按惯例每六层一个设计,在立管内水流至九层和十九层消能装置时已经达到了最大的动能,管内已成正压状态。

消能管上层地漏冒水也就是立管内该处处于压力状态下的水从缺口喷出的自然结果。

动能越大,正压越大,地漏处喷水量也越大。

如果从仅将此合用系统看作是洗衣机废水管道在无伸顶通气情况下超量排水的角度来看,为了减少立管下部(立管几何高度的三分之二)的正压,而通过加设专用通气管的的措施来加以解决的办法,也不尽合理。

因为设有专用通气管道的塑料排水立管的最大排水能力DN100为10L/S,即使在不遇超设计重现期暴雨的情况下也无法与立管内水流流态为半有压流态、最大排水能力达16L/S的87斗(单斗)系统相比。

因为据反映,目前在遇大暴雨的情况下,已有排不及的情况出现(漫过门坎向室内溢流)。

为此需要进一步加大立管的排水能力。

由此出发,进一步消能以降低立管内压力的做法行不通。

另一方面,取消立管消能管,固然可以增加立管的流通能力,但是,立管下部三分之二的范围内的压力必定相应进一步加大,阳台返水的现象也会加剧。

而且,下部的管材也需要更换为卡箍式排水铸铁管,以适应立管下部转向处及承压的情况。

三、解决方案1)分流:以减小排水负荷A、如果要彻底地并且一劳永逸地解决问题,最可靠的解决办法是按现行的规范做法,将管道与阳台洗衣机排水管道分开设置,为此需增加一条DN150雨落管单独接纳。

B、分流:在天面设溢流管,将一部分通过溢流管排至室外。

2)避开正压区将喷水的消能装置上面一层的地漏改接至不喷水的下一层地漏立管处。

3)设置排水止回阀即在发生喷水的阳台地漏排水支管上设置一个同管径的排水止回阀,其功能就是防止正压喷溅,立管内的水不能返流,而阳台洗衣机排水则可向立管内流动。

四、方案效果以上各个方案各有优缺点1)A方案的优点的规范、安全,缺点是整改动作太大,工程量较大,整改费用大,影响到小区业主的正常生活;2)B的方案对于小区的景观会有影响,对于一、二层的低层建筑适用,高层建筑则不宜采用;3)的方案也需要开凿阳台楼板,施工起来也动作较大,影响业主生活,效果也不一定很好(因为据物业公司反映,处在立管消能装置下层即8层的业主也有反映返水的情况)。

相比起来,方案。

4)只需在发生正压喷溅的地漏连接支管上装设一只同口径的排水止回阀即可,这种新型产品的特点是功能即是防止正压喷溅和负压抽吸,而不会妨碍正常的排水,材质为与管材同质的UPVC塑料,采用粘接接口,具有施工简便,费用低廉,不影响业主正常生活的优点。

五、案例经验总结1.现在多数屋面雨水排放设计过程中,设计人员很少进行按规范进行暴雨强度的验算,因此,很容易发生住户入住后一遇大暴雨屋面雨水排放不及时的问题。

如果斗入口有杂物阻碍,情况将更糟,来不及排走的屋面雨水将漫过门槛进入楼梯间。

因此,此部分设计一定要按现行规范执行。

2.雨水立管下部三分之二的部分不应接入其它支管。

如条件不允许一定要接入,应在分支管上采取防止正压喷溅的措施,如采用防返溢地漏或支管上设排水止回阀。

3.对于立管消能装置,在有可能形成正压喷溅的管段上要谨慎采用,并且间隔距离要适当缩短我认为是可以的。

因为每台空调冷凝水排水管管迳很小,还不到DN15(和手指差不多:)),而塑料排水管最小的排水管为DN40,雨水立管最少为DN100.空调排水软管是直接插入DN40的短管间内的,没有粘合的。

雨水立管就算是正压,也可以把由DN40短管直接与大气相连。

再者,无论对哪种空调的排水都不难满足1.0.45;2.0.75;3.1.20;4.一层,5.二层的支管与立管底部的条件,大不了再在雨水立管底部加大一级管径。

而如果把冷凝水也划为污、废水,那雨水是什么呢?知道冷凝水还是干净多了。

我认为不可以。

《建筑给水排水及采暖工程验收规范》2002版内有规定雨水管需做灌水试验,灌水高度要达到雨水斗,如冷凝水管接入雨水管中会冒水。

我是广州地区的,我认为空调冷凝水可以排入雨水管:1,空调冷凝水是干净的,可以接入雨水系统;2,冷凝水不宜于各层直接接入雨水立管,因为排水三通及变径等管件太多,比起另设小管径冷凝水排水立管不经济且施工麻烦;3,当冷凝水排水立管设于室外时可以不必考虑反水的问题,都下雨了,水反冒也在室外,怕啥?4,冷凝水排水立管设于室内时,排出管等同于建筑物底层排水考虑也就不怕反水了。

以上是我是我的一点浅见,请各位朋友指教。

空调冷凝水为何不能直接接入雨水管?上次我问别人有关空调冷凝水的排放问题,他说由单独一根管子排至室外雨水井,然后再和雨水一起排入市政雨水管网。

不过我觉得空调冷凝水和雨水最终要在室外合流,为什么不直接把冷凝水先接入到雨水管,再一起排至室外雨水井。

我不太明白因为,雨水管有可能是某些时候是压力流!若雨水管在室外,可以合用。

但空调冷凝水管插入雨水管后,不要将接口封堵。

我记得建筑给排水规范版条文说明中有关于冷凝水不得直接接入雨水系统的解释。

有空气间隙即可。

空调冷凝水规范要求间接排放,只要满足间接的要求,那就可以了,至于方式,有很多种。

给排水设计中遇到的问题的探讨张亦静王永利(建筑三所)关键词:末端试水装置静水压力消防水泵接合器一、自动喷水灭火系统末端试水装置的排水问题《自动喷水灭火系统设计规范》(GB50084-2001)第6.5.1和6.5.2条中明确规定了设置末端试水装置的部位和要求。

末端试水装置的试水接头是一个标准的放水口,其功能为检验水流指示器、报警阀的压力开关和水力警铃在一只喷头开放时能否及时动作和报警,另外它还具有检验该系统其他的水力状态的潜在功能。

末端试水装置的排水量与试水接头的出水量相同,它的流量系数与报警阀控制的楼层或防火分区内的最小流量系数喷头的参数相同,其泄水量与压力的关系也和喷头相一致。

末端试水装置是满足排水要求的。

但是在实际工程中,笔者多次在工程施工完毕的消防验收中看到,一打开末端试水装置试水时,水花四溅,大部分水未流到排水漏斗内,而是喷溅到房间的墙壁和地面。

究其原因是试水时,末端试水装置的压力大大超过额定工作压力0.10MPa,其流量也远大于1.33L/s。

故笔者认为计算自动喷水系统的压力、流量在自动喷水系统设计中是十分必要的,是保证系统合理有效的前提条件。

而不能简单的按照规范中所列的喷头数量与管径的对应关系设计管径。

设计时,如将末端试水装置布置在污水池、洗涤池或排水沟处,更便于收集排水。

二、空调冷凝水的排水问题《建筑中水设计规范》(GB50336-2002)第3.1.3条建筑物中水水源可选择的种类和选取顺序为4冷凝水。

故笔者见过许多工程设计,将空调冷凝水排水接入废水管道中,作为中水水源回用。

但这样设计会带来以下情况:1.因废水立管所负担的排水当量较大,管内气压波动及水塞现象不可避免,夏季排水高峰期,会影响冷凝水的排放。

2.春秋冬季空调停用时,废水管道中的臭气通过冷凝水的排水口不断冒出,给室内环境带来了恶劣的影响。

空调系统受到废水管道中有毒、有害气体的侵蚀,也会缩短使用寿命。

鉴于以上情况的产生,在废水立管上安装排水漏斗并加存水弯排放冷凝水,夏季空调使用期间不会出现问题,但在空调停用期,由于存水弯水封很快蒸发(特别像北方气候较干燥的地方),排水管道中的臭气依然会侵入房间,大大的影响房间内的空气质量。

笔者建议空调冷凝水就近直接排入冷凝水排水立管中,统一收集后排入小市政的雨水管道里。

如果建筑物内冷凝水排水为独立的排水立管,但接到室外的小市政废水或污水管道中,依然会存在室内不断冒臭气的现象。

笔者在北京建外soho六期的设计中将冷凝水排水排入独立的立管中,统一收集后排入小市政的雨水管道,使用方反应效果很好,没有臭气产生。

如果设计时将空调冷凝水作为中水水源,建议将冷凝水排水口就近设在用水频繁的拖布池处,采用间接排水的形式。

三、室内消火栓系统的分区设置问题《高层民用建筑设计防火规范》(GB50045-95)第7.4.6.5条消火栓栓口的静水压力不应大于0.80MPa,当大于0.80MPa应采取分区给水系统。

近年来常遇到地上建筑高度近50m,屋顶水箱间设有增压稳压装置的建筑。

低层静水压力应包括增压稳压装置的水泵扬程,而不应只考虑几何高差。

由于系统的压力平时由消防增压稳压装置维持,这样即使地上50m高的建筑,地下二层的消火栓栓口静水压也略大于0.80MPa,按规范消火栓系统必须分区设置。

笔者认为此类建筑分区意义不大,使原有的消火栓系统设计复杂。

如果采用减压阀分区,增加了系统的不安全因素;如果采用加压设备分区,增加了投资、运行和维护管理的费用。

美国NFPA14《Standard for the Installation of Stan pipe and Hose System》中规定消火栓系统任何一点的压力在任何时间不能超过2.41MPa,当栓口处静水压力超过1.21MPa时应设减压装置。
