阀门安装使用说明书

合集下载

气动阀门使用说明书

气动阀门使用说明书

气动阀门使用说明书1. 概述气动阀门是一种通过气动装置控制流体通断的装置。

本使用说明书旨在为用户提供有关气动阀门的安装、操作、维护和故障排除等方面的指导,以确保阀门的正常使用,并提高操作效率和安全性。

2. 安装2.1 准备工作在安装气动阀门之前,需要进行以下准备工作:- 根据现场需要,选择适当的阀门类型和规格。

- 检查阀门和附件的数量和质量,确保没有缺损。

- 确保阀门与管道系统的连接尺寸匹配。

2.2 安装步骤按照以下步骤正确安装气动阀门:- 将阀门放置在正确的位置,确保阀门杆与传动装置对齐。

- 使用螺栓或螺丝将阀门固定在设备或管道上,确保阀门处于稳定状态。

- 连接气动装置和气源,确保气动装置与阀门正确连接,并保证气源供应充足并稳定。

- 检查阀门的开关状态,测试阀门是否能够正常开启和关闭。

3. 操作3.1 手动操作气动阀门提供手动操作功能,以便在气源故障或维护期间进行阀门的开启和关闭。

手动操作步骤如下:- 手动操作装置位于气动装置上方,通过手动操作装置可以实现阀门的手动开启和关闭。

- 顺时针旋转手动操作装置,可将阀门关闭,阻断流体通路。

- 逆时针旋转手动操作装置,可将阀门打开,使流体能够通过阀门。

3.2 远程操作气动阀门还可通过远程自动控制系统进行操作。

具体操作方法请参考远程自动控制系统的操作说明。

4. 维护4.1 定期检查为确保气动阀门的正常运行,建议进行定期检查,包括以下内容:- 检查阀门、气动装置和管路连接是否松动或有渗漏现象。

- 检查阀门的密封性能,如发现泄漏现象,请及时更换密封件。

- 清洁阀门表面,确保阀门的外观清洁美观。

4.2 维护保养- 确保气动装置及时添加润滑剂,以保持气动装置的灵活性和稳定性。

- 定期清洁气动装置的防冻器和过滤器,以确保气源的清洁和稳定。

5. 故障排除本节提供一些常见故障的排除方法,以供参考:故障现象:阀门无法开启或关闭。

排除方法:检查气动装置是否正常供气,检查手动操作装置是否处于正确位置。

电动阀安装说明

电动阀安装说明

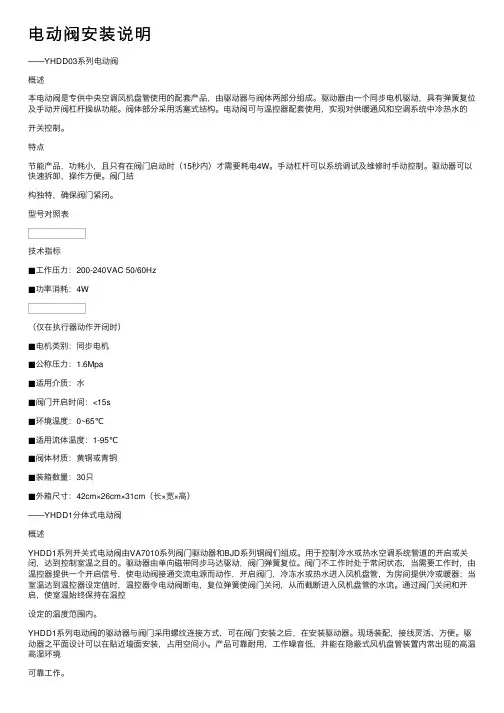

电动阀安装说明——YHDD03系列电动阀概述本电动阀是专供中央空调风机盘管使⽤的配套产品,由驱动器与阀体两部分组成。

驱动器由⼀个同步电机驱动,具有弹簧复位及⼿动开阀杠杆操纵功能。

阀体部分采⽤活塞式结构。

电动阀可与温控器配套使⽤,实现对供暖通风和空调系统中冷热⽔的开关控制。

特点节能产品,功耗⼩,且只有在阀门启动时(15秒内)才需要耗电4W。

⼿动杠杆可以系统调试及维修时⼿动控制。

驱动器可以快速拆卸,操作⽅便。

阀门结构独特,确保阀门紧闭。

型号对照表技术指标■⼯作压⼒:200-240VAC 50/60Hz■功率消耗:4W(仅在执⾏器动作开闭时)■电机类别:同步电机■公称压⼒:1.6Mpa■适⽤介质:⽔■阀门开启时间:<15s■环境温度:0~65℃■适⽤流体温度:1-95℃■阀体材质:黄铜或青铜■装箱数量:30只■外箱尺⼨:42cm×26cm×31cm(长×宽×⾼)——YHDD1分体式电动阀概述YHDD1系列开关式电动阀由VA7010系列阀门驱动器和BJD系列铜阀们组成。

⽤于控制冷⽔或热⽔空调系统管道的开启或关闭,达到控制室温之⽬的。

驱动器由单向磁带同步马达驱动,阀门弹簧复位。

阀门不⼯作时处于常闭状态,当需要⼯作时,由温控器提供⼀个开启信号,使电动阀接通交流电源⽽动作,开启阀门,冷冻⽔或热⽔进⼊风机盘管,为房间提供冷或暖器;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从⽽截断进⼊风机盘管的⽔流。

通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。

YHDD1系列电动阀的驱动器与阀门采⽤螺纹连接⽅式,可在阀门安装之后,在安装驱动器。

现场装配,接线灵活、⽅便。

驱动器之平⾯设计可以在贴近墙⾯安装,占⽤空间⼩。

产品可靠耐⽤,⼯作噪⾳低,并能在隐蔽式风机盘管装置内常出现的⾼温⾼湿环境可靠⼯作。

■阀杆材料:锻造黄铜■驱动器盖:阻燃操作及注意事项马达罩壳应防⽌滴⽔渗⼊。

ADVK烟气电动三通蝶阀安装说明书22102C2911

ADVK烟气电动三通蝶阀安装说明书22102C2911
电动执行机构技术参数执行机构形式比例型角行程执行器电源电压ac230v5060hz容许电压波动10运行电流率22a电机功510va输入信号4ma20ma或0v10v反馈输出作方式4ma20ma或0v10v90角行程动电机形式可逆式电动机内置自动恢复热保护器过热绝缘等级保护135断电f运行时间70s50hz极限开关辅助开关2spdt10a250vac全开全关各12spdt10a250vac出厂设置为3和87手轮操作有无需切换运行时仍可随意手动操作阀门位置指示器机械行程限位圆顶状位置指示有环境温度2065防护工作频率等级ip67nema430电气接口12npt防水电缆接头2个认证外壳ce防水型铸铝外壳环氧树脂涂层5advk8900
烟气、高炉废气等高温气体介质
主要零部件材质
使用温度 阀体 阀板 阀杆 阀座 轴承 密封填料
≦425℃ Q235A 0Cr18Ni9(304) 2Cr13 0Cr18Ni9(304) 高温滚珠轴承 柔性石墨
≦500℃ 15CrMo 0Cr18Ni9(304) 15CrMo 0Cr18Ni9(304) 高温滚珠轴承 柔性石墨
1. 电动执行机构结构 .......................................................................................... 9 2. 手动操作......................................................................................................... 9 3. 行程凸轮的调整 ............................................................................................ 10 4. 手动限位的调整 ............................................................................................ 10 5. 电位器的调整 ............................................................................................... 11 6. 电路板的调整 ............................................................................................... 11

燃气控制阀安装步骤说明书

燃气控制阀安装步骤说明书

燃气控制阀安装步骤说明书一、引言燃气控制阀是一种重要的设备,用于控制燃气的流量和压力,确保燃气的安全供应。

本说明书将详细介绍燃气控制阀的安装步骤,以帮助用户正确安装和操作该设备。

二、材料准备在开始安装燃气控制阀之前,需准备以下材料:1. 燃气控制阀2. 必要的密封件和垫片3. 扳手和螺丝刀4. 密封胶5. 必要的安全设备,如手套和护目镜请确保所有材料的质量和规格符合相关标准,以确保安装的质量和安全性。

三、安装步骤1. 断开燃气供应在安装燃气控制阀之前,务必断开燃气供应。

关闭燃气阀门,并确认燃气管道中没有残留燃气。

2. 准备工作清理燃气管道,并确保管道表面干净光滑。

检查管道上是否有任何损坏或漏气的地方,并及时修复。

3. 安装燃气控制阀按照燃气控制阀的使用说明,正确选择适合的位置进行安装。

使用扳手和螺丝刀,将燃气控制阀固定在管道上,并确保紧固螺丝牢固可靠。

4. 连接管道根据燃气管道的规格和燃气控制阀的接口要求,连接燃气管道和控制阀。

在连接的过程中,使用必要的密封件和垫片确保连接处的密封性,以防止气体泄漏。

5. 调试和测试完成燃气控制阀的安装后,需要进行调试和测试。

先打开燃气阀门,确保燃气供应正常,然后逐步打开控制阀,调节流量和压力。

同时检查控制阀的工作状态和安全性能,确保无漏气现象。

6. 定期维护为了保证燃气控制阀的正常运行和安全性能,定期维护十分重要。

定期检查控制阀的密封性和工作状态,清理控制阀和管道上的杂物,及时更换磨损或老化的密封件。

四、安全注意事项在安装燃气控制阀的过程中,请遵循以下安全注意事项:1. 请确保安装人员具备相关的专业知识和技能。

2. 在操作过程中,佩戴必要的安全设备,如手套和护目镜。

3. 严禁在有燃气泄漏的情况下进行安装,应及时处理泄漏现象。

4. 请勿随意拆卸控制阀内部零件,以免影响其正常运行和安全性能。

五、结论本文对燃气控制阀的安装步骤进行了详细说明,希望可以帮助用户正确安装和操作该设备。

阀门使用说明书

阀门使用说明书

阀门使用说明书阀门是一种用于控制流体流动的装置,广泛应用于工业、建筑、农业等领域。

本使用说明书旨在帮助用户正确安装、操作和维护阀门,以确保其正常运行和延长使用寿命。

1. 产品概述阀门是一种控制流体流动的装置,常用于开启、关闭和调节管道中的液体或气体的流动。

根据不同的应用场景和工作原理,阀门可以分为多种类型,如球阀、闸阀、蝶阀等。

在本说明书中,我们将重点介绍球阀的使用方法。

2. 安装指南2.1 确保选择合适的阀门类型和规格,根据工作场景和流体性质选择球阀;2.2 在安装之前,必须检查阀门的外观是否完好无损,并检查阀体是否有防腐蚀涂层;2.3 根据管道规格和球阀的连接方式,选择合适的法兰或螺纹连接;2.4 安装球阀时,应先将法兰或螺纹连接加固好,确保不会漏气或漏液;2.5 安装完成后,应进行压力测试,确保球阀的密封性能正常。

3. 使用说明3.1 打开和关闭阀门:- 打开阀门:顺时针旋转阀门手柄或螺帽,使阀门处于完全打开的状态;- 关闭阀门:逆时针旋转阀门手柄或螺帽,使阀门处于完全关闭的状态。

3.2 调节流量:- 通过旋转阀门手柄或螺帽,可调节阀门开口大小,从而控制流体的流量;- 注意:请在检查阀门的额定压力范围内进行调节,避免损坏阀门或导致事故发生。

3.3 注意事项:- 阀门在操作前应检查密封性能,确保无泄漏现象;- 阀门在长时间闲置后,操作前应进行润滑保养,确保阀门灵活开闭;- 阀门在使用过程中如出现异常情况,应立即停止使用,并请专业人士进行检修。

4. 维护与保养4.1 定期检查阀门的密封性能和运行状态,确保阀门的正常工作;4.2 如发现阀门存在泄漏、生锈或其它损坏情况,应及时进行修理或更换;4.3 阀门需要定期润滑,以确保阀门的开闭灵活;4.4 在清洁阀门时,应使用中性清洁剂,并避免使用酸碱等腐蚀性物质。

5. 故障排除以下列举了一些可能发生的故障和排除方法:问题1:阀门漏水;解决方法:检查阀门密封垫片是否损坏,如有损坏应及时更换。

轴流式止回阀安装使用说明书

轴流式止回阀安装使用说明书

国家特种设备制造许可证号:TS2710604-2015
轴流式止回阀
安装使用说明书
中国•四川乐山市热工仪表有限公司
一、产品介绍:
轴流式止回阀是一个全新概念的系列。

该产品是根据差流可调阀的基本原理设计而成的。

轴流式止回阀内部流道采用流线型设计并设有导流体。

主要用于水泵出口或其他防止液体倒流的地方,可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音,静音关闭并且密封性能好,是止回阀更新换代的产品。

二、主要性能特点:
1、采用双重密封结构。

无论阀后压力高低,阀门都关闭严密、密封性能好,克服了一般止回阀在中、低压情况下密封性能差的缺点。

2、较小流速下,阀门就可全开,而且还可以选择不同的阻抗以满足各种情况的要求。

一般情况下,阀门启闭迅速,如果用户需要,也可以设计成缓闭结构的止回阀,以满足其装置的需要。

3、采用流线型流道和导流体结构,阀门流阻小。

4、弹簧均按I类弹簧设计,采用不锈钢制造。

三、安装与使用说明:
1、阀门不受安装位置的限制,可以水平,也可以垂直安装。

2、安装前要彻底清除管道内的垃圾、杂物,以防止使用时垃圾卡住阀座与阀瓣,导致不止回,或损坏阀座与阀瓣,阀前请安装过滤器。

3、安装时要注意阀体外水流标示箭头,要遵循安装方向。

4、阀门长期不用时,或水流不动时,请注意防冻,并把阀内的水放净。

注:试验与检验按JB/T9092-1999标准
五、简图:。

轴流式止回阀安装使用说明书

轴流式止回阀安装使用说明书

国家特种设备制造许可证号:TS2710604-2015
轴流式止回阀
安装使用说明书
中国•四川乐山市热工仪表有限公司
一、产品介绍:
轴流式止回阀是一个全新概念的系列。

该产品是根据差流可调阀的基本原理设计而成的。

轴流式止回阀内部流道采用流线型设计并设有导流体。

主要用于水泵出口或其他防止液体倒流的地方,可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音,静音关闭并且密封性能好,是止回阀更新换代的产品。

二、主要性能特点:
1、采用双重密封结构。

无论阀后压力高低,阀门都关闭严密、密封性能好,克服了一般止回阀在中、低压情况下密封性能差的缺点。

2、较小流速下,阀门就可全开,而且还可以选择不同的阻抗以满足各种情况的要求。

一般情况下,阀门启闭迅速,如果用户需要,也可以设计成缓闭结构的止回阀,以满足其装置的需要。

3、采用流线型流道和导流体结构,阀门流阻小。

4、弹簧均按I类弹簧设计,采用不锈钢制造。

三、安装与使用说明:
1、阀门不受安装位置的限制,可以水平,也可以垂直安装。

2、安装前要彻底清除管道内的垃圾、杂物,以防止使用时垃圾卡住阀座与阀瓣,导致不止回,或损坏阀座与阀瓣,阀前请安装过滤器。

3、安装时要注意阀体外水流标示箭头,要遵循安装方向。

4、阀门长期不用时,或水流不动时,请注意防冻,并把阀内的水放净。

注:试验与检验按JB/T9092-1999标准
五、简图:。

良工蝶阀 安装使用说明

良工蝶阀 安装使用说明

-3-
安装使用与维修
一、运输与贮存
1、蝶阀在搬运过程中,应对两密封面加以保护,以防止碰伤。 2、蝶阀应在防雨、防尘、干燥处存放,使蝶板处于开启 5°-10°状态,并加以覆盖,防止杂物进入
密封面。
二、安装使用注意事项
1、安装前应该对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各部零件是否损坏或松动。 2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板档住以
80 114 445 97 200 160 132 20 8-18 200 160 132 20 8-18 200 160 132 24 8-18
100 127 485 107 220 180 156 22 8-18 220 180 156 22 8-18 235 190 156 24 8-22
125 140 560 122 250 210 184 22 8-18 250 210 184 22 8-18 270 220 184 26 8-26
150 140 632 198 285 240 211 24 8-22 285 240 211 24 8-22 300 250 211 28 8-26
200 152 754 236 340 295 266 24 8-22 340 295 266 24 12-22 360 310 274 30 12-26
工字牌
蝶阀安装使用说明书
(金属硬密封)
上海良工阀门厂有限公司
SHANGHAI LIANGGONG VALVE FACTORY CO., LTD
概述:
随着科学技术的进步和产品的更新,工业阀门的需求已有显著的变化。本蝶阀广泛用于电站供热系 统和催化裂化主风机管道系统、钢铁、冶金、石化、电力炼油、矿山等工业管道上作切断和调节流量用。

Rotork 阀门执行器安装手册说明书

Rotork 阀门执行器安装手册说明书

- 1 -Top Quality Valve ActuatorsRotork Sweden AB Tel +46 (0)23 587 00Fax +46 (0)23 587 45www.remotecontrol.se *********************Installation1. Mounting on valve, see instruction A.2. Electric wiring, see instruction B.3. Adjusting, see instruction C.4. Manual operation, see instruction D.Note:Only electric wiring, according to instruction B, is required when the actuator is delivered from Remote Control mounted on a valve. It is adjusted and ready for operation.1. Operate the valve manually to fully open or fully closed position before the actuator is mounted.2. Operate the actuator manually (see D) to fully open or fully closed position.3. Check that the actuator and valve stem are in correct position. Please note, valve and actuator must be in the same mode (fully open / fully closed) prior to the assembly.4. Mount the actuator on the valve and check that the actuator and valve stems are centered and aligned. If a mounting bracket is used, the fit must be checked so that no distortion or play exists.5. Operate the valve manually with the aid of allen key (see D) and check that the valve moves with normal resistance.6. Check that all screws are correctly tightened.Note:Electric wiring must be carried out by qualified personnel only!1. Loosen the screws on the cover and lift it off.2. Check the voltage marked on the actuator label.3. Connect according to the enclosed wiring diagram or, if the actuator is of standard design, according to the wiring diagram below. The wiring diagram is drawn inunaffected position (the valve in intermediate position).4. Test run the actuator from the intermediate position checking that the actuator turns in the correct direction.5. Test run the actuator and check that the limit switches work correctly.6. Check that the cable entries and possible blind plug are sealed.7. Mount the cover.Wiring diagram No. SU12000AA. MOUNTING ON VALVEB. ELECTRIC WIRING WARNING!Remove power before the coveris dismantled! The actuator must be handled with the utmost care when the cover isremoved and the power is connected.InstructionElectric ActuatorsRCEL003- 2 -Rotork Sweden ABBox 80Kontrollvägen 15SE-791 22 FalunSwedenTel +46 (0)23 587 00Fax +46 (0)23 587 45www.remotecontrol.se *********************R e f N o 729 / A r t N o 9807291. Make the final cam adjustments for the limit switches (if necessary) according to instruc- tion (a) below.2. Run the actuator from one end position to the other a number of times.3. Adjust the indicator for visual indicationso that it relates to the valve position. by loosen ing the bolt and turning the indicator to the proper position, then retighttening the bolt.4. Test run the actuator and check that the limit indicators are working correctly.5. Mount the cover.1. Pull the Auto-Manual selector lever to Manual position2. Take the attached 6mm Allen key mounted underside the actuator.3. Insert the 6mm Allen key and turn the valve to the required position.4. Turn clockwise to close and anti-clockwise to open.5. Put allen key back in the holder after manual operation.6. Pull the Auto-Manual selector to Auto position.1. Operate the actuator manually to closed position.2. Adjust the cams for closed position (lowercam) marked CLS and 3:rd cam marked ACLS on the electronic card.3. Operate the actuator manually to open position.4. Adjust the cams for open position (uppercam marked OLS and 2:nd cam marked AOLS) on the electronic card.5. Test run the actuator.(a) Adjustment of cams for limit switches:C. ADJUSTINGD. MANUAL OPERATIONWe reserve the right tomake changes without notice.。

管道燃气安全自闭阀安装使用说明书

管道燃气安全自闭阀安装使用说明书

管道燃气安全自闭阀安装使用说明书-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII管道燃气安全自闭阀安装使用说明书∕管道燃气安全自闭阀,采用高科技、无能耗、免维护技术、有效解决了燃气使用中存在的安全隐患问题,极大地提高了燃气公司的供气安全和管理(如:碰口、检修、停气、复供气、意外断气、气压过低、气压过高,调压箱故障导致的压力升高等均可自动关闭输气管道),确保了用户家庭财产和人身安全。

应用场合主要应用于分户进气口和家庭总出气口处,针对分户所有燃气设备起安全保护作用。

特点:体积小、安装简单、维护方便;反应速度快;关闭性能好;不消耗能源、无污染、免维护;使用寿命长,外型美观。

技术参数:超压保护压力:±低压保护压力:± Kpa响应时间:<6S密封性:进口压力40Kpa无泄漏连接方式:G1/2(DN15)或G3/4( DN20 )螺纹连接管道燃气泄漏紧急处理办法1.当闻到家中有轻微可燃气体异味时,迅速关闭各截门和阀门。

立即开门开窗,形成通风对流,降低泄漏的可燃气浓度。

不要进入燃气异味浓烈的房间,以免燃气中毒。

2.在开窗通风的同时,不要开关电器如开灯(无论是拉线式还是按钮式)、开排风扇、开抽油烟机和打电话(不论是座机还是手机)等。

杜绝一切火种。

3.燃气管路或燃气灶着火时,只要关闭其上部的阀门,燃气火焰就会熄灭。

也可先用灭火器、小苏打粉、湿抹布将火扑灭,再迅速关闭阀门。

4.发现大量燃气泄漏,要尽快脱离并告知邻居疏散,同时向燃气管理部门和消防队报警。

管道燃气安全自闭阀安装方法管道燃气安全自闭阀(自闭阀)安装比较简单,安装在户内低压燃气管道末端,经软管与燃器具连接(也可用金属波纹管连接),能感应燃气压力,自动关闭,人工复位的新型安全装置。

及时阻止、有效预防因燃气泄漏产生的爆炸事件,保障人民生命财产安全。

1.低压、断气自动关闭。

2.超压自动关闭,保护气表。

上装式固定球阀使用说明书

上装式固定球阀使用说明书

上装式固定球阀的使用说明上装式固定球阀是一种常用的阀门,主要用于控制管道中介质的流动。

以下是上装式固定球阀的使用说明:
1.安装前准备:检查球阀的规格、型号是否符合使用要求,并确认阀门
质量合格。

同时,需要清理管道内的杂物,保证球阀的顺利安装和运行。

2.安装:根据球阀的结构和管道系统的要求,确定球阀的安装位置和方
向。

然后,按照球阀的安装说明进行安装。

一般来说,需要将球阀放入预留的管道口中,调整球阀的位置和方向,保证其符合要求。

3.使用操作:在操作球阀时,需要先确认管道内的介质流向,避免出现
倒流现象。

然后,按照球阀的操作方式进行操作,保证其开关灵活、密封良好。

4.维护保养:定期对球阀进行检查和保养,包括清理阀体、检查密封件
是否完好、检查阀门开关是否灵活等。

如果发现球阀有损坏或磨损,需要及时进行更换或修复。

5.注意事项:在使用球阀时,需要注意避免超压使用,以免造成阀门损
坏或泄漏。

同时,需要定期检查管道系统是否正常,避免出现管道系统故障导致球阀无法正常工作。

总之,上装式固定球阀在使用过程中需要注意安全、正确、合理等原则,确保其正常运转并延长使用寿命。

球阀使用说明书

球阀使用说明书
PTFE。
2、阀门两端连接采用法兰结构或长焊接端,浮动球阀阀体和阀盖
连接处密封采用 PTFE 垫片。
3、阀杆采用有防飞出功能的下装结构。
4、扁式阀杆头的设计能让装配的手柄始终与流体通道平行。装配
中,应避免手柄未达到预定位置。
五、阀门运输和保管
1、阀门运输 (1)在运输过程中,应将阀门用纸箱或木箱包装。如纸箱或木箱 无法包装阀门时,应用托盘将阀门固定好,做防尘防水处理。 (2)在装载阀门时,不要让传动装置承受任何外力。 (3)避免装载设备时超载,货物摆放要宽松,避免阀门受撞击。 (4)所有的阀门搬运都应该很小心,对于大口径的阀门应该用起 吊设备。 2、阀门保管
片,可以作为修理和维护的备用零件进行订购。 8、分解及再装配时必须小心防止损伤零件的密封面,特别是非金 属零件,取出 O 型圈时宜使用专用工具。 9、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来 的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布 (为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附 在壁面上的油脂、污垢、积胶、灰尘等。 10、非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。 11、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布 擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染。 12、使用润滑脂润滑。润滑脂应与阀金属材料、橡胶件、塑料件 及工作介质均相容。在密封件安装槽的表面上涂一薄层润滑脂, 在橡胶密封件上涂一薄层润滑脂,阀杆的密封面及摩擦面上涂一 薄层润滑脂。
高压水密封实验压力
1.76MPa
低压气密封实验压力
0.6MPa
适用温度℃
-29~200
三、工作原理
球阀的主要功能是切断或接通管道中的流体。当手动或其它

法兰式电动球阀_安装说明书

法兰式电动球阀_安装说明书

VG12E5xx 系列法兰连接式电动调节球阀安装安装说明书说明书Code No. LIT-14-1352-5CNIssued December 31, 2006产品应用范围产品应用范围::VG12E5xx 系列法兰连接式电动调节球阀,共有DN65、DN80、DN100三种DIN 标准法兰尺寸,设计用于调节-18°C 至 120°C 的热水、冷冻水、50%的乙二醇溶液;或者170kPa、130°C 以下的饱和蒸汽的流量,以便适应加热、通风和空调(HVAC)系统的控制负荷的要求。

重要提示重要提示::VG12E5系列电动调节阀设计用于系列电动调节阀设计用于,,在常规在常规的的设备运行条件下行条件下,,控制热水或冷冻水的流量控制热水或冷冻水的流量。

对于对于那些因那些因VG12E5系列阀门的失效或误动系列阀门的失效或误动作作,会导致人员伤亡,被控制设备和其它财产损失的被控制设备和其它财产损失的情况情况情况,,应对系统应对系统增增设保护装置设保护装置。

如增设功能监视或报警之类的系统如增设功能监视或报警之类的系统,,以防止因VG 系列调节阀失效或误动作带来的损害系列调节阀失效或误动作带来的损害。

安装说明安装说明::对于水平方向的管路,VG12E5电动调节球,用于冷冻水或50%的乙二醇溶液时,其安装位置应平行于或高于管路的中线。

目的是防止阀体上的冷凝水流淌 到电动执行器上,或者渗入执行器内部,造成电器元件的损坏。

见图2和图3所示:这一系列的两通球芯调节阀,配用本公司生产的Johnson Controls® 的 M9100系列非弹簧复位电动执行器、或M9200系列弹簧复位电动执行器。

电动执行器有开关式、浮点式或比例式三种控制方式。

电动调节球阀的阀体阀体阀体与相应的电动执行器电动执行器电动执行器及其连接件连接件连接件,要在现场进行组装现场进行组装现场进行组装。

重要提示重要提示::当VG12E5系列电动系列电动调节阀用于调节阀用于调节阀用于控制控制控制蒸汽蒸汽蒸汽的流量的流量的流量时时,在选定阀门的安装位置时在选定阀门的安装位置时,,要确保调节阀的阀杆要确保调节阀的阀杆要要处于水平位置处于水平位置。

阀门安装、使用及维护

阀门安装、使用及维护

一、调节阀气源的要求◆气源应为清洁、干燥的空气,应无明显的油蒸汽、油和其它流体;◆气源应无明显的腐蚀性气体、蒸汽和油剂。

◆气源中所含固体微粒数量应小于0.1g/m3,且微粒直径小于20um,含油量应小于10mg/m3;◆为工作压力下的气源露点应比定位器工作环境温度至少低10℃二、调节阀的运输、保管及安装1)阀门在未开箱搬运时,防止包装箱倾斜或翻转以免损坏产品或附件;开箱后搬运时,严禁碰击附件、管路等薄弱位置。

2)阀门在安装到管道之前,严禁拆出包装保管,且应保存在干燥、干净的环境下,防止雨水、灰尘进入,环境温度不超过60度,因验收需拆开包装完后应及时包装好,除非马上安装。

3)安装前,应检查阀和相关设备是否有损坏和其它异常,管道和管件应进行吹扫并彻底净化,确保管道中无异物,否则会引起阀门卡涩损伤密封面;4)确认介质流向应与阀门阀体上流向箭头方向一致;5)气源接口及电气接口的塞子或密封,在接管、接线前请不要打开;6)阀门正常的安装方式是执行机构垂直安装在阀的上方,其它方式可能导致阀芯和阀座不均匀的磨损,当执行机构太重的情况还需要增加支撑;7)确认阀门法兰与配管法兰、螺栓、密封垫是否正确;8)安装时必须考虑到调节阀在现场调试、维修拆卸操作空间,尤其是体重较大安装在高空的阀门,更需要考虑吊装的方便性;9)不要将阀门安装在有剧烈振动或对阀门施加过大压力的场所;10)阀门安装。

先将配对法兰、垫片与阀体法兰连接后再与管道焊接,这样可以防止错装同时保证法兰两端面的平行,有利于密封;11)配管。

对于减压阀等仪表的供气配管应选择足够管径以满足供气流量,气源质量应满足前面要求;12)接线。

首先确认电源电压(信号)是否与定位器、电磁阀、限位开关等电气元件的铭牌标识电压相符,同时确保电缆接口密封防水。

三、调试1)调节阀通电前请再次确认接线及电压是否正确,手轮机构是否处于自动状态(现场管道催扫或打压需手动打开阀门未复位),然后按照说明书要求通气、通电或信号,因阀门出厂前已调试,只需根据信号进行一一测试即可;2)若调节阀零位或行程变动或有误,只需将定位器按说明书要求进行重新调试或自检;3)若定位器重新安装或更换,需按说明书要求进行安装,并重新调试。

阀门安装使用说明书

阀门安装使用说明书

阀门安装使用说明书-阀门安装的质量、直接影响使用效果--阀门安装使用之前请务必仔细阅读以下说明书***** 阀门有限公司1、阀门的安装及拆卸的注意事项1.1维护保养和安装使用注意要点一).阀门应放在干燥通风的室内,通径两端须密封防尘;二).长期存放应定期检查,并在加工表面上涂油,防止锈蚀;三).阀门安装前应仔细核对标志是否与使用要求相符;四).安装时应清洁内腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧;五).阀门应按照允许的工作位置安装,但须注意检修和操作的方便;六).使用中,不可将闸阀部分开启调节流量,以免在介质流速较高时使密封面损坏,宜全开或全闭;七).在开启或关闭时旋转手轮,不宜借助其它辅助杠杆;八).传动件应定期加油润滑;阀门使用时应经常在转动部分注油,阀杆梯形螺纹部分涂油九).安装后应定时检修,清楚内腔的污垢,检查密封面,阀杆螺母磨损情况;十).应有一套科学正确的安装作业标准,检修应进行密封性能实验,并做好详细的记录以备考察.十^一)其他注意事项:1)阀门一般应在管路安装之前定位。

配管要自然,位置不对不能硬扳,以免留下预应力;2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验,要求灵活无卡壳现象;3)液体阀应配置成阀杆与水平成10°倾斜角,避免液体顺着阀杆流出,冷损增加;更主要的是要避免液体触及填料密封面,使之冷硬而失去密封作用,产生泄漏;4)安全阀的连接处应有弯头,避免直接冲击阀门;另外要保证安全阀不结霜,以免工作时失效;5)截止阀的安装应使介质流向与阀体上标示的箭头一致,使阀门关闭时压力加在阀顶的锥体上,而填料不受负荷。

但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀),可有意识地反装,以借助介质压力使之紧闭;6)大规格的闸阀、气动调节阀应该竖装,以免因阀芯的自重较大而偏向一方,增加阀芯与衬套之间的机械磨损,造成泄漏;7)在拧紧压紧螺钉时,阀门应处于微开状态,以免压坏阀顶密封面;8)所有阀门就位后,应再作一次启闭,灵活无卡住现象为合格;9)大型空分塔在裸冷后,在冷态下对连接阀门法兰预紧一次,防止常温不漏而在低温下发生泄漏的现象;10)严禁在安装时把阀杆当脚手架攀登11 )200C以上的高温阀门,由于安装时处于常温,而正常使用后,温度升高,螺栓受热膨胀,间隙______________加大,所以必须再次拧紧,叫做热紧”操作人员要注意这一工作,否则容易发生泄露。

楔式闸阀使用说明书

楔式闸阀使用说明书

楔式闸阀使用说明书一、产品概述楔式闸阀是一种常用的阀门,适用于管道系统中的流体控制。

它通过阀门的闸板来实现流体的关闭和开启。

本说明书将详细介绍楔式闸阀的结构、安装、使用、维护等方面的内容。

二、产品结构1. 闸板:楔式闸阀的闸板通常采用铸铁或不锈钢材料制成,具有较高的强度和耐腐蚀性,能够有效关闭流体通道。

2. 阀体:阀体是支撑闸板的主要部件,通常采用耐腐蚀、耐高温的铸铁或不锈钢材料制造。

3. 密封装置:楔式闸阀的密封装置通常包括阀座密封和闸板与阀体间的密封。

阀座密封采用橡胶或聚四氟乙烯等材料,能够有效防止流体泄漏。

三、安装注意事项1. 安装前,应先检查阀门的型号、规格和材料,确保与管道系统的要求相匹配。

2. 在安装过程中,应注意避免阀门与其他设备相碰撞,防止阀门损坏或安装不牢固。

3. 根据管道系统的要求,正确选择阀门的安装位置和方向,并注意与管道系统密封连接。

4. 安装完成后,应进行严密性测试,确保阀门的正常运行。

四、使用方法1. 开启阀门:顺时针旋转手轮,使闸板离开阀座,实现流体通道的开启。

2. 关闭阀门:逆时针旋转手轮,使闸板与阀座紧密贴合,实现流体通道的关闭。

3. 在操作阀门时,应注意力度适中,避免过度用力或使用工具造成阀门损坏。

4. 遇到异常情况或阀门故障时,应立即停止使用,并进行排查和维修。

五、维护保养1. 定期检查阀门的工作状态和密封性能,如发现问题及时处理。

2. 清理阀门表面的污物和堆积物,保持阀门的清洁。

3. 使用防锈剂对阀门进行防腐处理,延长使用寿命。

4. 在长时间不使用阀门时,应关闭阀门并进行防尘处理。

六、注意事项1. 使用时请注意阀门的额定压力和温度范围,不得超过其允许的工作条件。

2. 避免阀门长时间处于关闭状态,以免闸板与阀座粘连或产生故障。

3. 避免与腐蚀性、高温或有害物质接触,以免损坏阀门材料。

七、故障处理1. 如果发现阀门无法正常开启或关闭,应先检查阀门是否卡死或受到其他物体的阻碍,并进行相应的清理和维修。

橡胶瓣止回阀安装说明

橡胶瓣止回阀安装说明

橡胶瓣止回阀安装说明
橡胶瓣止回阀的安装说明如下:
1. 检查阀门:在安装橡胶瓣止回阀之前,需要先检查阀门的各个部件是否完好无损,特别是阀瓣和阀座等关键部位。

2. 确认匹配:需要确认阀门的规格、型号和材质等参数与管道系统相匹配。

3. 安装方向:将橡胶瓣止回阀的阀瓣放入阀体中,确保阀瓣上的箭头指向介质的流动方向。

4. 安装方式:将阀门安装在管道上,采用对角线的方式进行紧固,确保阀门的密封性能。

5. 涂抹润滑剂:在阀体的螺纹接口处涂抹适量的润滑剂,然后与管道连接起来。

6. 系统调试:确认阀门安装完毕后,进行系统调试,检查阀门是否能够正常工作。

以上信息仅供参考,建议咨询专业人士获取更多信息。

闸板阀安装说明书(中文)

闸板阀安装说明书(中文)

闸板阀安装说明书一、四面密封闸板阀安装步骤1. 检查墙面的平整度墙面一定要采用细水泥砂浆充分抹平,抹平后整个阀框范围内的墙面的平离之和不得超过上述所给的数值。

测量点之间的距离按如右上图确定,即AB、BC、CD、DA、AC、BD共六个尺寸。

墙面局部应细腻光滑,没有抹平的粗糙且有缺陷的水泥墙面不得进行安装。

墙面与水平面的垂直度为90°±1°以上。

墙面抹平后应充分凝固。

2.粘贴高压缩比发泡橡胶在阀框上去除闸板阀阀框上的所有包装物,检查靠近墙面一侧的阀框表面是否干净,如有灰尘等要除去。

撕掉发泡橡胶有双面胶的覆盖面,将发泡橡胶按如图所示紧贴在靠近墙面一侧的阀框表面上。

注意,发泡橡胶应和阀框贴紧,每贴一段应用手按压几下,确保发泡橡胶和阀框间已压紧且没有空隙。

3. 确定化学螺栓钻孔的位置将粘贴好发泡橡胶的闸板阀垂直放好,有发泡橡胶的一面靠向墙面,并将阀框孔底和墙体孔底对齐对正,注意保持阀框竖直而不得歪斜。

将卡爪卡在阀框上,按如下要求的距离先确定将要钻孔的位置。

闸板阀全部为灌浆安装闸板阀全部为卡爪安装闸板阀底部为灌浆安装,两侧为卡爪安装距离阀框外沿约5m m距离阀框外沿约5m m重叠约10m m两边和底部均采用卡爪安装两边卡爪安装,底部灌浆两侧阀框卡爪间距底部阀框卡爪间距闸板阀 规格 BXH 固定的 阀框 边数 A B C D E F G H 化学螺栓规格150 2 100 – – – – – – – M12 200 2 100 – – – – – – – M12 250 2 120 – – – – – – – M12 300 2 50 300 – – – – – – M12 350 2 100 350 – – – – – – M12 400 2 100 400 – – – 265 – – M12 450 2 100 450 – – – 290 – – M12 500 2 120 500 – – – 315 – – M12 600 2 100 350 600 – – 215 300 – M12 700 4 100 350 700 – – 265 300 – M12 800 4 100 400 800 – – 290 350 – M12 900 4 150 450 900 – – 215 300 300 M12 1000 4 100 350 650 1000 – 240 325 325 M12 1100 4 100 350 600 850 1100 265 350 350 M12 120041003506009001200290375375M12注意:如工厂提供有图纸,则必须按工厂图纸来确定将要钻孔的位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阀门安装使用说明书-阀门安装的质量、直接影响使用效果--阀门安装使用之前请务必仔细阅读以下说明书*****阀门有限公司1、阀门的安装及拆卸的注意事项1.1维护保养和安装使用注意要点一).阀门应放在干燥通风的室内,通径两端须密封防尘;二).长期存放应定期检查,并在加工表面上涂油,防止锈蚀;三).阀门安装前应仔细核对标志是否与使用要求相符;四).安装时应清洁内腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧;五).阀门应按照允许的工作位置安装,但须注意检修和操作的方便;六).使用中,不可将闸阀部分开启调节流量,以免在介质流速较高时使密封面损坏,宜全开或全闭;七).在开启或关闭时旋转手轮,不宜借助其它辅助杠杆;八).传动件应定期加油润滑; 阀门使用时应经常在转动部分注油,阀杆梯形螺纹部分涂油九).安装后应定时检修,清楚内腔的污垢,检查密封面,阀杆螺母磨损情况;十). 应有一套科学正确的安装作业标准,检修应进行密封性能实验,并做好详细的记录以备考察.十一)其他注意事项:1)阀门一般应在管路安装之前定位。

配管要自然,位置不对不能硬扳,以免留下预应力;2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验,要求灵活无卡壳现象;3)液体阀应配置成阀杆与水平成10°倾斜角,避免液体顺着阀杆流出,冷损增加;更主要的是要避免液体触及填料密封面,使之冷硬而失去密封作用,产生泄漏;4)安全阀的连接处应有弯头,避免直接冲击阀门;另外要保证安全阀不结霜,以免工作时失效;5)截止阀的安装应使介质流向与阀体上标示的箭头一致,使阀门关闭时压力加在阀顶的锥体上,而填料不受负荷。

但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀),可有意识地反装,以借助介质压力使之紧闭;6)大规格的闸阀、气动调节阀应该竖装,以免因阀芯的自重较大而偏向一方,增加阀芯与衬套之间的机械磨损,造成泄漏;7)在拧紧压紧螺钉时,阀门应处于微开状态,以免压坏阀顶密封面;8)所有阀门就位后,应再作一次启闭,灵活无卡住现象为合格;9)大型空分塔在裸冷后,在冷态下对连接阀门法兰预紧一次,防止常温不漏而在低温下发生泄漏的现象;10)严禁在安装时把阀杆当脚手架攀登11)200℃以上的高温阀门,由于安装时处于常温,而正常使用后,温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操作人员要注意这一工作,否则容易发生泄露。

12)天气寒冷时,水阀长期闭停,应将阀后积水排除。

汽阀停汽后,也要排除凝结水。

阀底有如丝堵,可将它打开排水。

13)非金属阀门,有的硬脆,有的强度较低,操作时,开闭力不能太大,尤其不能使猛劲。

还要注意辟免对象磕碰。

14)新阀门使用时,填料不要压得太紧,以不漏为度,以免阀杆受压太大,加快磨损,而又启闭费劲。

1.2作业体制和作业现场1.2. 1在进行施工时,施工承包单位、安全主管部门、工厂生产部门及施工单位要充分进行协调,以明确作业责任范围。

1.2.2专职负责人要在各自的作业责任区现场工作。

1.2.3 拆除或安装阀门时,先要受到这种作业影响的一定范围内的日常生产作相应的变更和安排,并清除和切断管路中的介质。

1.2.4在作业地点应保证作业必需的作业场地。

1.2.5在作业地点上要设置与阀门重量相适应的支撑件,以防止阀门下陷及配管中心偏移。

1.2.6作业结束后,要做好耐压试验、气密性试验、非破坏性检查等检查项目的准备工作。

1.2.7 作业结束进入生产运转之前,要进行管网内部清扫,要确认管道上的盲板是否拆掉,以及施工时操作过的阀门要恢复施工前的启闭状态。

1.3阀门安装的注意事项1.3.1阀门安装之前,要确认阀门符合设计要求和有关标准。

1.3.2在搬运和安装阀门时,要谨防磕碰划伤的事故1.3.3 安装阀门前,管道内部要清洗,除去铁屑等杂质,防止阀门密封座夹杂异物。

另外,安装时的阀门应是关闭状态。

1.3.4 起吊阀门作业时。

阀门要在指定的起吊位置上正确起吊,不得使阀门仅在局部受力的情况下进行起吊或牵引。

1.3.5在安装阀门时,要确认介质流向、安装形式及手轮位置是否符合规定。

1.3.6法兰连接阀门的安装。

(1)阀门及配管的法兰面应无损伤、划痕等,并保持清洁。

特别是采用金属垫圈(椭圆形或八角形截面)的时候,法兰盘的切槽与垫圈应相吻合,要涂上红丹进行配研,以确保其密封状态良好。

(2)配管上的法兰面与配管中心线的垂直度及法兰螺栓孔的误差应在允许值的范围内。

阀门和配管中心线要取得一致后,再进行安装。

(3)连接两个法兰时,首先要使法兰密封面与垫片均匀压紧,由此保证靠同等的螺栓应力对法兰进行连接。

(4)在紧固螺栓时,要使用与螺母相匹配的扳手,当使用油压、风动工具进行紧固时,注意不要超过规定的力矩。

(5)法兰的紧固要避免用力不匀,应按照对称、交义的方向顺序旋紧。

(6)法兰的安装后,要确认所有的螺栓螺母的坚固均匀。

(7)螺栓、螺母的材质必须符合规定。

紧固后,螺栓头应从螺母中露出两个螺距为宜。

(8)螺栓和螺线的紧固,为了防止振动造成松动,要使用垫圈。

为了避免高温时螺纹间粘连,安装时螺纹部位应涂防粘剂(二硫化钼)。

(9)用于300摄氏度以上的高温阀门,在温度上升后,必须对法兰连接螺栓、阀盖紧固螺栓、压力密封螺栓以及填料压盖子螺栓再次旋紧。

(10)低温用阀门在安装时是处于大气温度的状态下。

实际应用时,当介质通过就成为低温状态,由于形成温差,法兰、垫片、螺栓以及螺母等会发生收缩,又由于这些零部件的材质不相同,各自的线膨胀系数也不同,形成了非常容易泄漏的环境条件。

从这种客观情况出发,在大气温度下紧固螺栓时,必须采用考虑了低温时各零部件收缩因素的力矩。

1.3.7焊接连接阀门的安装(1)承插焊的承插口和对焊的坡口加工要正确,应符合有关标准规定。

(2)焊接时要防止铁屑、焊豆侵入配管内,应采用钨极隋性气体保护焊。

(3)焊接时,阀门应处于稍微开启的状态下进行。

(4)应根据阀门及配管材料正确选用焊接材料。

使用包剂电焊条时,要检查焊条保管情况,并确认是否采取了适合包剂电焊条品种的干燥处理。

(5)从事电焊操作的人员应符合电焊技工条件。

(6)焊接后要求热处理场合,要检查热处理的时间温度曲线记录。

(7)焊接部位要进行目视检查或非破坏检查,以确认无裂纹、焊瘤、咬边等有害缺陷。

阀门的五种连接方法1.法兰连接阀门:阀体带有法兰,与管道采用法兰连接的阀门。

2.螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道采用螺纹连接的阀门。

3.焊接连接阀门:阀体带有焊口,与管道采用焊接连接的阀门。

4.夹箍连接阀门:阀体上带有夹口,与管道采用夹箍连接的阀门。

5.卡套连接阀门:采用卡套与管道连接的阀门。

焊接与银钎焊1. 先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。

2. 使用纱布或钢丝刷清除管道和切割部位,使其金属表面发光发亮。

建议不要使用钢丝绒。

3. 在管道的外面和焊接罩的内部涂上焊剂,焊剂必须完全覆盖焊接表面。

请有节制地使用焊剂。

4. 要确保阀门处于开启状态。

先对管道加热。

尽可能多的将热从管道传递到阀门。

避免延长阀门本身的加热时间。

5. 银钎焊的方法:对需要进行钎焊的部件进行组装。

如果允许涂上焊剂的部件处于直立状态,那么焊剂中的水分会蒸发掉,而干燥的焊剂很容易脱落,致使暴露的金属表面容易被氧化。

在进行连接组装时,要将管道插入管套直到遇到阻挡为止。

组装是要保证有稳固的支撑,使得整个钎焊操作过程中能够保持在直线位置。

注:对于1英寸或更大公称通径的阀门,一次性将连接部件加热到所需温度比较困难。

为了在整个大面积上保持正常的温度,通常情况下需要两个焊枪。

建议对整个管套区域进行适当的预热。

建议采用乙炔火焰对连接部件进行加热。

首先从离阀门1英寸的地方开始对管道进行加热,然后围绕着管道短距离上下交替对管道进行火焰烘烤,并以适当的角度旋转管道,避免烧穿管道。

火焰要连续运动,不允许停留在某一点上。

在阀门的套筒底座用火焰进行烘烤。

加热要均匀,用火焰对阀门及管道进行火焰烘烤的过程要延续到阀门上的焊剂不再发出声音。

不要对阀门过度加热。

当焊剂变成液态并且在管道和阀门上呈现半透明状态时,开始将火焰沿着连接部件的轴线进行进退烘烤,以保持连接部件、特别是阀门套筒底座部位的热度。

6. 使用适量的焊料:如果使用线状焊料,那么对公称通径为3/4英寸的阀门就要采用3/4英寸的焊料,等等。

如果使用的焊料太多,那么有些焊料可能会流过管道阻挡部位,并堵塞密封区域。

在安装连接部件时,可以看到焊料和钎焊合金继续流动7. 银钎焊法:将焊线或焊杆点在阀门里的管道套座上。

当焊杆或焊线进入连接处时要将火焰从其上面移开。

当合金流进连接处时,要前后移动火焰。

达到适当的温度后,合金将迅速容易地流进管道外壳和阀门套管之间的空间。

连接处被充满后,就会看到焊接合金的边缘。

8. 当焊料处于粘滞状态时,用刷子把多余的焊料清除干净。

焊料冷却后,将一条嵌条环绕在阀门的埠。

银钎焊如果采用不同的钎焊材料,其钎焊连接的强度并不见得很好,强度大小取决于管道外壳与阀门套管之间正常的、大范围的清洁维护工作。

银钎焊的阀门套管的内部直径的机械公差和表面光滑度要求非常精确,以确保有足够的附着力。

注意:在清理和清除过程中,应该细心的观察清洗介质的残留物。

在已经弄脏或不正确清洗的表面上进行钎焊,焊接效果就很难令人满意,因为银钎焊合金并不会流过或粘接在氧化物上,而油污的表面及暴露的、容易氧化和导致空隙和杂物排斥焊剂。

法兰连接为了确保正确进行法兰连接安装,需要遵循如下几个步骤。

首先细心地清洗连接处,然后,在底座部松散地装上两个或三个螺栓。

接着,小心的将垫片插入连接处。

底部螺栓有助于对垫片进行定位,并保持恰当的位置。

然后插入螺栓要采用交叉旋紧的方式,不要采用环绕旋紧的方式,这样有助于消除过于集中的压力)。

在正常使用一段时间后,要检查核对所有的螺栓是否旋紧,并进行必要的再旋紧。

螺纹连接硬渣、污物或任何外部物质在管道内积累都可能妨碍阀门的工作效率并严重损坏阀门的关键部件。

必须用空气或蒸气对管道内部进行彻底清洗。

当对管道进行攻丝时,要测定管道螺纹的尺寸和长度,避免将管道塞满阀座和阀瓣。

彻底清洗螺纹末端,清除任何有害的钢或铁沉淀物。

如果要时焊接更牢固,就要使用特氟隆带或管道粘接剂。

在管道螺纹上只能少量使用管道粘接剂,但是在阀门螺纹上绝对不能使用管道粘接剂。

不要让任何管道粘接剂流入阀体内,以避免损坏阀瓣和阀座。

安装前,切断通过阀门的流体,以使阀门工作正常。

安装前要完全关闭阀门。

将扳手套在靠近管道的六角螺栓头上避免可能产生的变形。

安装阀门后,要支撑住管道:下垂的管道会使阀门产生变形而导致失败。

1.4阀门拆卸的注意事项1.4.1一般拆卸的注意事项以安装注意事项为准。

相关文档
最新文档
