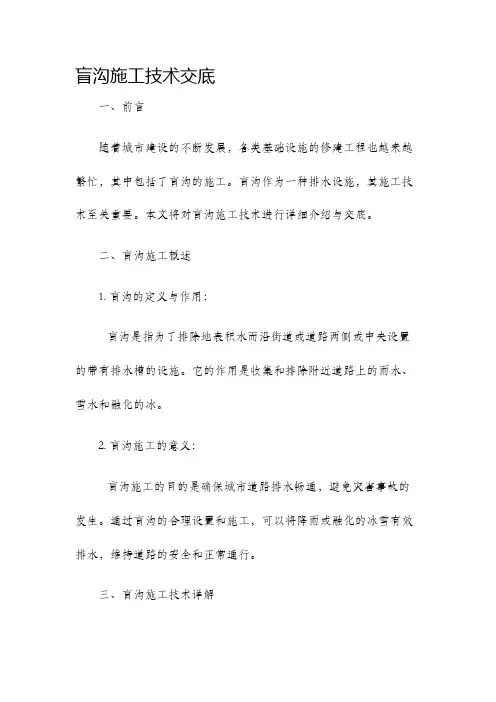

盲沟施工技术交底一、前言随着城市建设的不断发展,各类基础设施的修建工程也越来越繁忙,其中包括了盲沟的施工。
盲沟作为一种排水设施,其施工技术至关重要。
本文将对盲沟施工技术进行详细介绍与交底。
二、盲沟施工概述1. 盲沟的定义与作用:盲沟是指为了排除地表积水而沿街道或道路两侧或中央设置的带有排水槽的设施。
它的作用是收集和排除附近道路上的雨水、雪水和融化的冰。
2. 盲沟施工的意义:盲沟施工的目的是确保城市道路排水畅通,避免灾害事故的发生。
通过盲沟的合理设置和施工,可以将降雨或融化的冰雪有效排水,维持道路的安全和正常通行。
三、盲沟施工技术详解1. 盲沟的设计:盲沟的设计应根据周围环境和道路的情况进行调查研究,包括道路坡度、雨水量等因素。
同时,还需要考虑盲沟的排水能力和维护方便性等因素。
设计时应合理确定盲沟的尺寸、形状和位置,以满足排水要求。
2. 盲沟的开挖:盲沟的开挖应根据设计要求进行,确保开挖面平整,底部水平。
开挖时应注意与既有道路的相连接处,确保连接紧密,并留出足够的倾斜度以确保排水自然流动。
3. 盲沟的材料选择:盲沟的选择应根据地区气候和环境条件来确定。
常见的盲沟材料有水泥、陶瓷、混凝土等。
需要根据具体情况选择材质,并确保其质量和耐久性。
4. 盲沟的施工工艺:盲沟的施工工艺包括盲沟的铺设、排水槽的安装和盲沟与道路连接部分的处理等。
在施工过程中,应确保材料的质量和施工的精确度,以确保盲沟的稳定性和功能。
5. 盲沟的维护保养:盲沟的维护保养至关重要,应定期对盲沟进行清理和维修。
清理过程中,可以使用专用工具将盲沟中的杂物清除干净。
如发现盲沟有损坏或堵塞,应及时修复和疏通。
四、安全注意事项在盲沟施工过程中,需要遵守以下安全注意事项以确保工作人员的人身安全和工程的顺利进行:1. 施工人员应佩戴好防护装备,包括安全帽、防滑鞋和手套等。
2. 施工现场应设置明确的安全警示标志,阻止无关人员进入。
3. 施工人员应遵循施工规范和操作规程,严禁擅自调整设备和工具的使用方式。
盲沟排水施工方法
盲沟排水施工方法引言:盲沟排水是一种常见的土方工程技术,在农田灌排工程、公路建设、城市排水系统等领域得到广泛应用。
本文将介绍盲沟排水的施工方法,包括盲沟的选址、开挖、填充和养护等环节,以帮助读者全面了解盲沟排水施工的步骤和注意事项。
一、盲沟的选址盲沟的选址是盲沟排水施工的第一步,选址的合理与否直接影响到施工效果。
在选址时需考虑以下几点:1.地势:优先选择低洼地或积水常发生的地段,以确保排水效果良好。
2.土质:选择土质较松散、透水性较好的地方,以提高盲沟的排水能力。
3.周边环境:避免选择有大树或灌木丛等植被覆盖的地方,以免植物根系破坏盲沟结构。
4.地下设施:要与地下管道、电缆等设施保持一定距离,避免施工过程中损坏地下设施。
二、盲沟的开挖盲沟的开挖是盲沟排水施工的核心环节。
开挖盲沟时需要遵循以下步骤:1.清理地表:清除开挖区域上的杂物、植被等,保持施工区域整洁。
2.测量标线:根据设计要求,在开挖区域上标线,确保盲沟的起点和终点位置准确无误。
3.挖掘盲沟:采用机械或人工方式挖掘盲沟,挖掘的宽度和深度应符合设计要求。
4.边坡处理:在盲沟两侧进行边坡处理,以保持边坡的稳定性。
5.清理排水渠:清除盲沟内的杂物、淤泥等,确保排水畅通。
三、盲沟的填充盲沟的填充是为了提高盲沟的排水能力和稳定性。
填充盲沟时需要注意以下事项:1.选择填料:选择透水性好、颗粒均匀的填料,如沙土、碎石等。
2.填充方式:采用分层填充的方式,每层填料的厚度一般不宜超过30厘米,填充后需进行夯实。
3.边坡处理:填充完盲沟后,进行边坡处理,以提高边坡的稳定性和抗冲刷能力。
4.检查排水效果:填充完成后,需要检查盲沟的排水效果,确保排水畅通、无积水。
四、盲沟的养护盲沟的养护是确保盲沟长期有效运行的关键环节。
养护期间需要注意以下几点:1.定期检查:定期检查盲沟的排水效果,如发现积水、堵塞等情况及时处理。
2.排水渠清理:定期清理排水渠内的杂物、淤泥等,以保证排水畅通。
截水沟边沟排水沟重点技术交底
1.路基边沟、排水沟、截水沟路基成形,护坡道、碎落台经碾压后,及时施工边沟。
排水沟采用临时和永久排水设施相结合旳措施施工,在特殊地段应先在设计位置挖临时排水沟,避免雨水冲入路基。
边沟、排水沟、截水沟采用人工挖沟槽,沟底采用平板振动夯振击密实,急流槽采用人工挖基。
浆砌片石采用挤浆法施工,机械搅拌砂浆。
排水沟(边沟)分段施工,分段成型,在雨季严禁长段开挖而遭雨水浸泡。
水沟旳开挖、整修、夯实、砌筑形成流水作业,随挖随砌。
1)石料旳选择与路基防护工程相似。
砂浆配合比通过实验拟定,采用磅称计量,并按规定制作砂浆检查试件。
2)施工前放好排水沟(边沟)中线、边桩,并在水沟外测放设护桩(直线地段每20米一桩,曲线每10米一桩),通过高程测量将填挖高度标注在护桩上,以控制水沟旳中心位置、高程和线形。
3)开挖沟槽时,由人工开挖整修;沟底采用平板冲击夯夯击密实。
达到沟底密实、边坡整洁园顺。
4)砌体构造尺寸采用立杆挂线控制、坡尺检查。
在砌筑旳同步常常检查水沟中线,通过水平测量,检查沟底旳高程和坡度,保证排水沟(边沟)完毕后,构造尺寸符合设计规定,坡面平整,线形顺适。
5)浆砌片石采用挤浆法,采用监理工程师规定旳措施勾缝,砌体咬口紧密,无干缝、通缝和瞎缝,砂浆饱满。
砌体外露面和坡顶、边沿及边角应选用较大、平整并加凿修旳石块砌筑。
6)排水沟(边沟)根据伸缩缝设计位置分段砌筑,当通过软弱地段时,根据监理工程师批示进行基底解决。
7)砌体应分层坐浆砌筑,砌筑上层时,不得振动下层。
不得在已砌好旳砌体上抛掷、滚动、翻转和敲击石块,砌体砌筑完毕后,应及时进行勾缝。
8)浆砌告一段落时,及时用草袋、麻袋覆盖砌体,进行洒水养护,养护时间一般不少于7天,所砌筑圬工旳砂浆,在初期硬化期间不应使其受雨水冲刷或水淹浸。
9)多种水沟边坡必须平整、稳定。
纵坡按图纸施工,沟底平整,排水畅通,并按设计将水引入排水系统。
10)平曲线外边沟施工时,沟底纵坡应与曲线前后沟底纵坡平顺衔接,不得有积水现象,曲线外侧边沟应合适加深,其加深值等于超高值。
边沟、截水沟、排水沟、盲沟施工要求
边沟施工要求2008-08-14 10:33(1)挖方地段和填方地段均应按图纸规定设置边沟。
路堤靠山一侧应设置不渗水的边沟。
(2)边沟应按图纸规定施工,边沟和涵洞接合处应与涵洞洞口建筑配合,以便水流通畅进入涵洞。
(3)平曲线处边沟施工时,沟底纵坡应与曲线前后沟底纵坡平顺衔接,不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟应适当加深,其增加值等于超高值,但曲线在坡顶时可不加深边沟。
(4)边沟的具体加固地段和尺寸应按图纸规定,如图纸无明确规定时,应按监理工程师的指示办理。
对于土质地段,当沟底纵坡大于3%时,边沟必须采取加固措施。
采用干砌片石对边沟进行铺砌时,应选用有平整面的片石,各砌缝要用小石子嵌紧;采用浆砌片石铺砌时,砌缝砂浆应饱满,沟身不漏水;若沟底采用抹面时,抹面应平整压光。
2.截水沟施工要求(1)截水沟的位置:在无弃土的情况下,截水沟的边缘离开挖方路基坡顶的距离视土质而定,以不影响边坡稳定为原则。
如系一般土质,至少应离开坡顶5m;对黄土地区,不应小于10m,并应进行防渗加固。
截水沟挖出的土,应及时平整夯实,使沟两侧形成平顺的斜面。
路基上方有弃土堆时,截水沟应离开弃土堆坡脚1~5m,弃土堆坡脚离开路基挖方坡顶不应小于10m,弃土堆顶部应设2%倾向截水沟的横坡。
(2)山坡上路堤的截水沟离开路堤坡脚至少2m,并用挖截水沟的土填在路堤与截水沟之间,修筑向沟倾斜坡度为2%的护坡道或土台,使路堤内侧地面水流入截水沟排出。
(3)截水沟长度超过250m时,应选择适当地点设出水口,将水引至山坡侧的自然沟中或桥涵进水口;截水沟必须有牢靠的出水口,必要时需设置排水沟、跌水或急流槽;截水沟的出水口必须与其他排水设施平顺衔接。
(4)为防止水流下渗和冲刷,截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段以及沟底纵坡较大的土质截水沟和截水沟的出水口等,均应采取加固措施防止渗漏和冲刷沟底及沟壁。
排水(盲沟)工程施工方案
路基排水工程施工方案排水工程要满足横向和纵向排水的要求,全线通过设置边沟、排水沟、截水沟、急流槽等与原天然水系形成一套完整的排水系统。
1.施工注意事项(1)对于纵向边沟,在施工时,沟型按照设计截面规则开挖,夯实基底,达到密实要求,并保证基底的干燥。
(2)在施工时,边沟线形平顺,尽可能采用直线形,转弯处作成弧形,其半径不小于10m,与桥涵进出口平顺衔接。
(3)为防止水流下渗和冲刷,截水沟进行严密的防漏和加固处理,地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段,对沟底纵坡较大截水沟的出水口,采取必要加固措施,防止渗漏和冲刷沟和沟底及沟壁,出入口必须与其他设施平顺衔接。
(4)平曲线处边沟施工时,沟底纵坡与曲线前后沟底纵坡平顺衔接,不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟要适当加深,其增加值等于超高值,但曲线在坡顶时可不加深边沟。
(5)片碎石盲沟施工时,沟底坡度不得小于2%,填心片石干净无泥污,顶面碎石无泥土、杂质等。
带土工布盲沟的土工布搭接满足设计并包严沟体断面。
2.施工方法(1)挖基人工开挖,人工修整。
(2)砌体石料的石质、尺寸、强度按规范要求严格控制。
砌筑前每一石块均应用干净水冲洗干净,并使其饱和。
(3)砂浆拌合机拌合,机动翻斗车或手推车运输,人工安砌。
(4)砌体外露部分采用水泥砂浆勾缝。
3、施工控制(1)施工时根据地形地表水流水,开挖临时边沟,及堑顶截水沟,将水引排到路基施工以外,并核实排水设计数量。
(2)沟底铺砌应置于稳定地层上,台阶连接处砌筑密贴,防止水下渗。
(3)边沟、排水沟、平台截水沟、截水沟与急流槽衔接处于进水口前5m完成缓和段。
4、安全控制措施石料搬运中注意观察,防止滚落砸伤山下施工人员,石料堆放必须稳固,防止滚落伤人;注意用电安全,施工用电须规范,雨天施工配电装置要有防雨淋的遮盖物;注意来往施工机械;面石加工防止石屑伤人。
5、环境保护与水土保持措施基坑开挖时注意环保要求,弃土不能随意堆放阻塞河道造成水土流失;完工后面石加工的石屑统一填埋处理,作到施工现场干净整洁。
边沟、截水沟、排水沟、盲沟施工要求
边沟施工要求2008-08-14 10:33(1)挖方地段和填方地段均应按图纸规定设置边沟。
路堤靠山一侧应设置不渗水的边沟。
(2)边沟应按图纸规定施工,边沟和涵洞接合处应与涵洞洞口建筑配合,以便水流通畅进入涵洞。
(3)平曲线处边沟施工时,沟底纵坡应与曲线前后沟底纵坡平顺衔接,不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟应适当加深,其增加值等于超高值,但曲线在坡顶时可不加深边沟。
(4)边沟的具体加固地段和尺寸应按图纸规定,如图纸无明确规定时,应按监理工程师的指示办理。
对于土质地段,当沟底纵坡大于3%时,边沟必须采取加固措施。
采用干砌片石对边沟进行铺砌时,应选用有平整面的片石,各砌缝要用小石子嵌紧;采用浆砌片石铺砌时,砌缝砂浆应饱满,沟身不漏水;若沟底采用抹面时,抹面应平整压光。
2.截水沟施工要求(1)截水沟的位置:在无弃土的情况下,截水沟的边缘离开挖方路基坡顶的距离视土质而定,以不影响边坡稳定为原则。
如系一般土质,至少应离开坡顶5m;对黄土地区,不应小于10m,并应进行防渗加固。
截水沟挖出的土,应及时平整夯实,使沟两侧形成平顺的斜面。
路基上方有弃土堆时,截水沟应离开弃土堆坡脚1~5m,弃土堆坡脚离开路基挖方坡顶不应小于10m,弃土堆顶部应设2%倾向截水沟的横坡。
(2)山坡上路堤的截水沟离开路堤坡脚至少2m,并用挖截水沟的土填在路堤与截水沟之间,修筑向沟倾斜坡度为2%的护坡道或土台,使路堤内侧地面水流入截水沟排出。
(3)截水沟长度超过250m时,应选择适当地点设出水口,将水引至山坡侧的自然沟中或桥涵进水口;截水沟必须有牢靠的出水口,必要时需设置排水沟、跌水或急流槽;截水沟的出水口必须与其他排水设施平顺衔接。
(4)为防止水流下渗和冲刷,截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段以及沟底纵坡较大的土质截水沟和截水沟的出水口等,均应采取加固措施防止渗漏和冲刷沟底及沟壁。
【精品给水排水知识】路基边沟、排水沟、截水沟施工标准要点
【精品给水排水知识】路基边沟、排水沟、截水沟施工标准要点路基边沟、排水沟、截水沟施工标准要点1 排水沟、边沟、截水沟的测量放样应适当加密施工放样点,确保沟体线形美观、顺适,并按设计要求设置沉降缝。
2 路基排水应按设计及规范要求施工,依照实际地形选择合适的位置将地面水和地下水排导出路基外,并与自然水系相衔接。
3 截水沟应在路基施工前先施工,截水沟加固后,在山坡上方一侧的砌体与山坡上体连接处,容易产生渗漏水,应严格进行夯实和防渗处理,特别是地质不良地段、土质松软路段、透水性大或岩石裂隙较多地段,截水沟应采取沟底、沟壁、出水口加固措施,以防止顺山坡下来的水渗入而影响山体稳定。
4 截水沟顶面应略低于自然坡面,若遇冲沟应设缺口将水导入截水沟。
5 截水沟的长度超过500m时应设置出水口,将水引入自然河沟或桥涵进水口。
截水沟的出水口,宜设置排水沟、急流槽或跌水,与其他排水设施平顺衔接。
6 截水沟出水口一般应设深度不小于1m的截水墙或消能设施,以免出水口在水流作用下损坏;排水系统应完善,不得随意排放或直接冲刷边坡或路基。
7 边沟、排水沟施工放样一般以两个结构物之间的长度为一个单元,以确保边沟、排水沟与结构物的进出水口衔接顺畅。
8 为防止边沟水流满溢或冲刷,应尽可能利用当地的有利地形条件,采取相应措施,将边沟水流分段设置出水口排出路基外。
三角形边沟每段长度不宜超过200m,多雨地区梯形边沟每段长度不宜超过300m。
9 边沟纵坡应与弯道路段沟底纵坡平顺衔接,不允许弯道内侧有积水或外溢现象。
弯道外侧边沟深度应适当加深。
10 排水沟长度不宜过长,以免流量过大造成漫溢,一般不超过500m。
11 排水沟的出水口应用跌水和急流槽将水流引入路基以外或桥涵构造物处。
12 沟槽开挖接近设计标高时,应留出5~10cm由人工修整至设计标高,确保边沟、排水沟的边坡平整、稳定,严禁贴坡。
沟槽开挖后,需进行沟底高程复测,确保沟底纵坡衔接平顺。
渗排水、盲沟排水分项工程施工技术交底
渗排水、盲沟排水分项工程施工技术交底一、适用范围适用于无自流排水条件、防水要求较高且有抗渗要求的地下工程。
二、施工准备(一)技术准备1.熟悉、审查施工图纸及有关设计文件。
2.掌握地形、地质、水文等勘察资料和技术经济资料。
3.根据设计要求编写施工方案,制定施工排水措施。
(二)材料要求1.选择渗排水的材料时应考虑因素包括:(1)渗排水层用砂、石应洁净,不得有杂质。
(2)粗砂过滤层总厚度宜为300mm。
.过滤层与基坑土层接触处用厚度为lOOmm~150mm、粒径为5mm~lOmm的石子铺填。
2.选择盲沟反滤层的材料时应考虑因素包括:(1)砂、石粒径滤水层(天然土):塑性指数,I≤3(砂性土)时,采用0.1mm~2mm粒径砂子Ip>3(粘性土时,采用2mm~5mm粒径砂子。
渗水层:塑性指数,Ip≤3(砂性土)时,采用lmm~7mm 粒径卵石。
Ip>3(粘性土)时,采用5mm~lOmm粒径卵石。
(2)砂石含泥量不得大于2%。
3.选择盲沟排水的材料时应考虑以下因素:(1)盲沟用砂、石应洁净,不得有杂质。
(2)反滤层的砂、石粒径组成和层次应符合设计要求。
4.集水管应采用无砂混凝土管、普通硬塑料管和加筋软管式透水盲管。
(三)主要机具1.基底为土层时,基槽开挖可根据现场情况采用人工或小型反铲PC一200机械开挖。
砂、碎石铺设及埋管采用人工作业,夯实宜采用平板振动器。
2.基底为岩层时,采用手风钻打孔,手风钻可选用T24型。
炸药可选用2号岩石硝铵。
排水管安装及砂、石料铺填采用人工作业。
(四)作业条件1.渗排水及盲沟的施工必须在地基工程验收合格后进行。
2.现场应具备人工作业条件和机械作业条件,机械作业时尽量避免与其他机械同时进行。
3.集水管应设置在粗砂过滤层下部,坡度不宜小于1%,且不得有倒坡现象,如图9—6 所示。
集水管之间的距离宜为5m~lOm,并与集水井相通。
4.工程底板与渗排水层之间应做隔浆层,建筑周围的渗排水层顶面应做散水坡。
排水盲沟和截排水沟施工.doc
7.3排水盲沟及截排水沟施工7.3.1排水盲沟施工7.3.1.1工程概况(1)本工程盲沟主要设置于强夯试验填方区,位置见试验段排水平面布置图,主要工程量约890m。
(2)盲沟设置原则:在填方范围内,沿主要冲沟沟底,设置主盲沟,在原有次要冲沟沟谷位置,设置次盲沟,结合地形情况和渗流情况设置支盲沟。
每一个泉眼均应设置排水支盲沟,并与主盲沟或次盲沟相连,以便将泉水引入主盲沟或次盲沟内,盲沟内用碎石充填并用土工布包裹形成反滤层。
主次盲沟设计断面及技术参数如下:1)排水盲沟的断面尺寸根据冲沟的大小(汇水排水面积)确定,主盲沟断面尺寸1.5m×1.5m,次盲沟断面尺寸1.2m×1.2m,支盲沟断面尺寸1.0m×1.0m。
2)排水盲沟用粒径3~7cm的碎石,含泥量不大于5%。
应有反滤层,并用滤水无纺土工布包裹,以保证长期排水效果。
土工布规格不小于300g/m2,抗拉强度不小于6kN/m,渗透系数为5×10-2~5×10-1cm/s。
7.3.1.2施工准备施工前应组织相关施工人员及操作人员熟悉施工图纸内容,了解相关施工工艺、技术指标、验收标准、检验方法等,并对原地表进行勘察复测、障碍物拆除、清表处理,进行施工前的技术交底工作。
对设计盲沟沿地势测设高程,推算出出水口在边坡排水沟的高程是否满足设计要求:主盲沟、次盲沟和支盲沟的纵向坡度0.2%,盲沟应引入填筑体外坡脚排水沟,出水口底面标高应高出盲沟外最高水位20cm。
盲沟施工前应进行实地测设及放样,出水口标高应满足设计要求,与现有排水系统应有足够落差。
如果实测发现有设计沟底比现有排水系统低的,应提供实测数据,报请监理及业主,明确处理方案后再施工。
根据施工范围、工程量及工程进度要求,配备足够的施工机械,操作班组及管理人员及时到位,并对清表前及清表后进行10×10米方格网测设,报请监理及业主确认。
7.3.1.3碎石盲沟施工方案测量放样:根据排水施工平面定位布置图,由测量员进行施工测量放线。
排水盲沟施工技术交底
排水盲沟施工技术交底一、施工步序1、盲沟施工施工准备→测量放线→基坑开挖→铺设土工膜→安装排水暗管→满铺洗净碎石。
二、施工方法1.施工准备盲沟施工前,要根据现场各段的情况,疏通表面积水,保持在开挖中不受人为因素的影响。
施工用的原材料必须经检验合格,并有出场合格证并进场鉴定合格,采购的波纹管、土工布、碎石必须符合施工要求。
2.测量放线严格按照各里程段的设计及施工要求,测量盲沟的开挖中线及开挖边线,确保线路宽度并保持线路不偏。
控制出入口的高度计排水坡度。
3、基础的开挖基槽采用机械开挖人工配合,不能机械开挖的要人工开挖。
开挖到槽底时,要预留10—20cm厚采用人工清槽修整。
基坑开挖完成后,要挂线检查顺直。
4、透水土工布及暗管的铺设:土工布铺设后,两侧长出部分要固定在两侧的边坡上可开始铺设排水暗管。
5、碎石填筑、包裹土工布及回填:暗管铺设后进行碎石填筑,人工分层夯实。
碎石填夯完成后用已铺设好的透水土工布将碎石与土工布包裹好。
要及时回填,防止土工布长时间暴露。
三、安全保证措施1.作业人员须戴安全帽。
2.对锹、镐、锤等操作工具随时检查,确保木柄结实、连接牢靠。
3.砌筑所用的砂石料应随到随用,需临时堆放时,堆放位置应平坦、宽阔、稳固、设置拦截,且砂石料所危及范围内的道路,应设警告标志。
4.做好现场的安全文明施工,标志、标牌齐备。
5.施工用电应定时检查,防止漏电,严禁私自接电;6.进行定期和不定期的安全检查,制定相应的防范措施和整改措施,并加以落实和实施。
四、环境保护措施1.施工废水,采取过滤、沉淀或其它方法处理后方可排放,避免污染河道和周围环境。
五、文明施工要求1.施工场地应保持平整,不得有积水、淤泥,石材等施工材料堆放整齐。
2.施工用电设置合理,定人定时对电缆进行检查,发现存在安全隐患的及时处理。
3.工程材料、制品构件、机械设备分门别类、有条理地堆放整齐。
4.施工区域或危险区域有醒目的安全警示标志,设置安全通道,并定期组织专人检查。
盲管施工及盲沟排水方案
中铁十四局新建贵广铁路编制:审核:时间:地下室底板施工降排水专项方案一.编制依据1.翰佳星级商务酒店施工图;2.《翰佳星级商务酒店工程地质勘察报告》;二.工程概况翰佳星级商务酒店工程位于天津市空港开发区,南临中环西路,东临西三道,西临西二道。
主要施工内容包括土建,装饰,电气,给排水,通风,空调等。
2、建筑、结构特点:本工程总建筑面积27432.45m2。
(其中:地上21679.31m2,地下5753.13m2)。
基础采用静压管桩及灌注桩承台及筏板基础,地下室为框架剪力墙结构。
外墙采用陶粒砼砌块,内墙采用加气砼砌块,地下室底板及侧墙为APF自粘防水卷材。
屋面为3+3 SBS改性沥青防水卷材。
三.地下室底板施工降排水方法1.前期施工降水采用在基坑底36口井降水井用潜水泵抽排到基坑顶的排水系统内以排除基底渗水和雨水等。
2.底板施工排水采用盲沟集水井组合方式降排水。
本基坑设计安全等级为二级。
采用明挖顺做法施工,选用放坡+灌注桩支护+二轴水泥搅拌桩止水帷幕+混凝土桁架支撑的综合支护形式。
基坑四周肥槽需用C15砼填满做传力带所以无法设明沟。
根据现场实际情况,盲沟、集水井布置如下:底板内在两条后浇带内保留4口降水井,设盲沟与降水井相互连通。
详见《底板降排水平面布置图》3、排水沟施工方法施工完毕后随着底层土方的清挖在垫层施工前在整个底板范围内按《底板降排水平面布置图》设置排水盲沟、集水井。
盲沟做法:盲沟上口宽40cm ,下口宽30cm,深40cm,沟内填大料径的碎石,沟底铺旧安全网,并在上口铺彩条布后再浇注底板垫层混凝土。
详见《盲沟大样图》盲沟大样图4、集水井做法:盲沟井(降水井)在后浇带处设置盲沟集水井,管顶设钢套筒,以使底板防水层封闭,作法如下图所示,方法是将井口周围500mm宽范围的混凝土垫层降低200mm,在井口处安装直径400mm的,套管用3mm厚钢板卷制,座在降水井井壁上,套管中部加设50mm宽止水钢板,防水层做到套管外侧。
排水盲沟施工方案
排水盲沟施工方案摘要:排水盲沟是一种简单有效的排水系统,广泛应用于各种建筑工程中。
本文将介绍排水盲沟的定义、施工原理、施工步骤、材料选用等方面的内容,帮助读者全面了解和掌握排水盲沟的施工过程。
一、引言排水盲沟作为一种常用的排水系统,被广泛应用于建筑工程中。
它通过建造一条深度较浅的沟渠,用于排放雨水和废水,有效地解决了排水问题。
本文将介绍排水盲沟的施工方案,帮助读者了解和掌握该项工程的具体施工步骤。
二、排水盲沟的定义排水盲沟是指一种专门用于排放雨水和废水的沟渠,一般较浅且覆盖有透水性材料。
它可以起到收集和导流的作用,有效地解决建筑物周围积水问题。
三、施工原理排水盲沟的施工原理主要包括以下几个方面:1. 地势分析:首先需要对施工区域的地势进行分析,确定最佳的排水方向和位置。
2. 排水过程:排水盲沟通过开挖一条沟渠,将雨水和废水引导至合适的排水口。
3. 材料选择:在施工过程中,需要选择透水性好、耐久性强的材料,以确保排水效果的持久性。
四、施工步骤1. 地面测量和定位:根据工程需求,对施工区域进行测量和定位,确定排水盲沟的长度、深度和位置。
2. 土方开挖:按照设计要求,对施工区域进行土方开挖,形成一条带有适当坡度的沟渠。
3. 方形槽施工:在开挖好的沟渠中施工方形槽,以提高排水效果和稳定性。
4. 透水性材料铺设:在方形槽中铺设透水性材料,如透水砖、透水水泥等,以增加排水能力和透水性。
5. 沟壁加固:通过灌浆等方法对沟壁进行加固,增加盲沟的稳定性和抗冲刷能力。
6. 排水口设置:根据实际需求,在合适的位置设置排水口,将盲沟的排水接入到主要排水系统中。
五、材料选用1. 土方开挖工具:包括挖掘机、铲车等。
2. 方形槽材料:透水性强、耐久性好的材料,如透水砖、透水水泥等。
3. 加固材料:灌浆材料、砼封闭料等。
4. 排水口材料:根据实际需求选择合适的排水口,如排水管道、排水格栅等。
六、施工注意事项1. 施工前需要进行详细的设计和方案制定,确保施工过程合理且安全。
截水沟施工医学宣教专家讲座
截水沟施工医学宣教专家讲座
第19页
砌筑时先将沟底与沟壁接合处涣散砂浆及石屑、 杂物等清理洁净,并浇水润湿,然后均匀铺一 层砂浆,再砌筑沟壁,沟壁面石必须确保表面 平整,不平用人工剔平。
截水沟施工医学宣教专家讲座
第9页
其工程数量见6-1表。
序 号
起讫桩号
长度 位 置 (m) 左 右
浆砌 片石 (m3)
砂砾 垫层 (m3)
挖土方 (m3)
KXXX+XXX~ KXXX+XXX
XXX
左
234.96 21.36 384.48
截水沟施工医学宣教专家讲座
第10页
(二)施工准备工作
1、首先熟悉施工图纸、了解截水沟类型及平面 位置;
接缝处也先铺砂浆再砌石块,确保缝隙内砂浆 密实、饱满,与沟槽接触处也需铺一层砂浆, 厚度大于4cm,确保沟壁稳定、牢靠,沟壁石 块必须选料,对有裂缝及夹层绝对禁止使用。
截水沟施工医学宣教专家讲座
第20页
3)沟壁砌筑完成后,清理洁净沟底及沟壁、沟 顶涣散砂浆碎石,并将接触处回填扎实,并用 砂浆抹平沟帮顶面,完成后进行勾凹缝,缝宽 10mm,缝深8mm,所勾凹缝要均匀、圆滑、 润实。
4)施工时,严格按规范和设计要求15~20m设 置伸缩缝。并使沟底与沟壁贯通。
截水沟施工医学宣教专家讲座
第21页
工期为: 年3月10日开工,完工时间为年3月30 日。
截水沟施工医学宣教专家讲座
第14页
2、施工次序:
截排水沟排水渠知识交流
1.4截水沟、排水渠及砌体工程施工1.4.1截水沟、排水渠分项治理施工1.4.1.1排水沟工程在滑坡体内沿滑坡纵向布置一条主排水沟,水沟断面采用矩形断面,沟壁厚30cm,采用M10水泥砂浆浆砌块石结构,沟内净深60cm,净宽120cm。
底板厚20cm,采用C20素混凝土现浇,设计总长度560m;在每级台阶在后缘修建引水沟,水沟采用矩形断面,沟壁厚10cm,采用M10水泥砂浆浆砌块石结构,沟内净深20cm,净宽20cm。
底板厚10cm,采用C20素混凝土现浇,设计总长度2876m。
1.4.1.2截水沟工程在革底滑坡边界外侧5.0m处布置一条截水沟,截水沟全长1508.10m,截水沟断面采用梯形,底面净宽0.4m,净深0.6m,沟壁边坡坡比1:1.00,沟壁厚度0.4m;沟身采用M10浆砌片石砌筑,沟底铺设C15杦垫层,厚100mm,每边宽出100mm;自沟顶面以下0.2m按5%斜率设置φ80PVC管进行沟身排水,泄水孔水平间距2.0m;泄水孔后充填砂砾石囊带形成反滤层,尺寸规格为300×300×300mm;沟槽采用人工开挖,每隔10m设置一道伸缩缝,缝宽2cm,缝内回填沥青麻筋。
沟纵比降大于0.5的沟段,需要设置跌水坎。
1.4.1.3排水渠工程排导流渠采用全埋式,在滑坡前缘对门沟修建排水渠引导堰塞湖,渠全长308m,过水断面采用矩形,底面净宽5.0m,净深2.0m,沟身采用M10浆砌片石砌筑,沟底铺设C20混凝土垫层,厚100mm,每隔10m设置一道伸缩缝,缝宽2cm,缝内回填沥青麻筋。
1.4.2砌体工程施工范围本工程砌体建筑物为本合同施工图纸和监理人指示的各类砌体工程建筑物,其工程项目为浆砌石截排水沟。
1.4.2.1施工措施计划每项砌体工程开工前28天,提交施工措施计划,报送监理人审批。
施工措施计划内容包括:施工平面布置图;砌体工程施工方法和程序;施工设备的配置;场地排水措施;质量和安全保证措施;施工进度计划。
边沟与盲沟
1、边沟、排水沟、盲沟、截水沟均为道路排水设施。
2、排水系统按形式分为排地表水及排地下水。
排地表水:边沟、排水沟、截水沟;排地下水:盲沟。
3、按与公路平面位置分为:边沟在路侧;排水沟可以在路侧也可在中央带;截水沟在路堑段上方;盲沟在路基宽度范围内。
4、按与公路的走向分为:边沟顺路方向;排水沟可顺路方向也可横路方向;截水沟顺路方向;盲沟可以任意方向。
5、按排水功能及断面尺寸分为:排水沟断面最大;盲沟其次;边沟、截水沟最小。
6、按施工材料分为:边沟可以为浆砌、干砌、夯拍等;排水沟为浆砌或干砌;盲沟为干、浆砌、碎石、混凝土、排水管(多种形式)等组合而成;截水沟为干、浆砌、夯拍等。
7、按路基土方类型分为:填方、低填浅挖段有排水沟、边沟、盲沟;挖方、半填半挖段有边沟、排水沟、盲沟、截水沟,截水沟只出现在挖方段。
1....盲沟又叫暗沟,是一种地下排水渠道,用以排除地下水,降低地下水位。
指的是在路基或地基内设置的充填碎、砾石等粗粒材料并铺以倒滤层(有的其中埋设透水管)的排水、截水沟。
2....为汇集和排除路面、路肩及边坡的流水,在路基两侧设置的纵向水沟称为边沟。
边沟设于路基挖方地段和高度小于边沟深度的填方地段。
为拦截山坡上流向路基的水,在路堑坡顶以外设置的水沟称之为截水沟。
当路基挖方上侧山坡汇水面积较大时,应于挖方坡口5m以下设置截水沟。
截水沟水流一般不应引入边沟,当必须引入时,应切实做好防护措施。
截水沟长度一般不宜超过500m,其平、纵转角处应设曲线连接,其沟底纵坡应不小于%。
当流速大于土壤容许冲刷的流速时,应对沟面采取加固措施或设法减小沟底纵坡。
排水沟是将边沟、截水沟和路基附近低洼处汇集的水引向路基以外的水沟。
边沟等于排水沟,但排水沟不一定等于边沟。
边沟是设在路基边坡边缘的排水沟,是专为路基、路面排水而设置的;排水沟也可以是边沟,但在公路以外(为了公路排水畅通,在公路之外设置的水沟)设置的水沟就不叫边沟了,只能叫排水沟。
排水沟、截水沟
排水沟、截水沟
1、施工工艺流程
2、施工方法
施工放样
测量工程师根据图纸设计,结合现场实际,对风雨操场的排、跌水沟定位放线。
沟槽开挖
根据现场施工测量放线进行沟槽开挖,控制好平面开挖尺寸及深度,避免沟槽超挖及少挖。
打垫层
开挖沟槽并检查合格之后,浇筑砼垫层,两边各比截水沟底宽伸出100mm。
浆砌石强度必须符合设计要求,采用色泽均匀,结构密实,不易风化,无裂缝的硬质材料,石料中部厚度不小于15cm,镶面片石选用表面较平整及尺寸较大者,
砂浆配合比选定
选用砂浆的强度要符合设计规定的标准,所用的水泥,砂,水要符合设计规定的要求,砂要用中粗砂,砂的粒径不大于5mm,砂浆用重量法进行配比和拌合,在3~4小时内使用完毕,以凝结的砂浆不可再使用
浆砌石砌筑
浆砌石施工时采用挤浆法作业,保证砂浆饱满,上下石缝相互错开,坚决杜绝通缝,瞎缝等质量通病,施工时,10m处挂面线作业,保证砌面大面平整,砌块上如有土等杂物须清洗干净方可施工,砌筑中石块要大小搭配,相互错跌,咬接密实并备用各种小石块,不得在石块下面用高于沙浆缝的石块支垫,砌筑完成后要与地面衔接平顺,避免雨水渗入沟基底。
抹面
砌体抹面必须符合设计要求,抹面厚度不小于20mm,抹面完成后及时养护,避免碰撞,震动,及承重。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7.3排水盲沟及截排水沟施工
7.3.1排水盲沟施工
7.3.1.1工程概况
(1)本工程盲沟主要设置于强夯试验填方区,位置见试验段排水平面布置图,主要工程量约890m。
(2)盲沟设置原则:在填方范围内,沿主要冲沟沟底,设置主盲沟,在原有次要冲沟沟谷位置,设置次盲沟,结合地形情况和渗流情况设置支盲沟。
每一个泉眼均应设置排水支盲沟,并与主盲沟或次盲沟相连,以便将泉水引入主盲沟或次盲沟内,盲沟内用碎石充填并用土工布包裹形成反滤层。
主次盲沟设计断面及技术参数如下:
1)排水盲沟的断面尺寸根据冲沟的大小(汇水排水面积)确定,主盲沟断面尺寸1.5m ×1.5m,次盲沟断面尺寸1.2m×1.2m,支盲沟断面尺寸1.0m×1.0m。
2)排水盲沟用粒径3~7cm的碎石,含泥量不大于5%。
应有反滤层,并用滤水无纺土工布包裹,以保证长期排水效果。
土工布规格不小于300g/m2,抗拉强度不小于6kN/m,渗透系数为5×10-2~5×10-1cm/s。
7.3.1.2施工准备
施工前应组织相关施工人员及操作人员熟悉施工图纸内容,了解相关施工工艺、技术指标、验收标准、检验方法等,并对原地表进行勘察复测、障碍物拆除、清表处理,进行
施工前的技术交底工作。
对设计盲沟沿地势测设高程,推算出出水口在边坡排水沟的高程是否满足设计要求:主盲沟、次盲沟和支盲沟的纵向坡度0.2%,盲沟应引入填筑体外坡脚排水沟,出水口底面标高应高出盲沟外最高水位20cm。
盲沟施工前应进行实地测设及放样,出水口标高应满足设计要求,与现有排水系统应有足够落差。
如果实测发现有设计沟底比现有排水系统低的,应提供实测数据,报请监理及业主,明确处理方案后再施工。
根据施工范围、工程量及工程进度要求,配备足够的施工机械,操作班组及管理人员及时到位,并对清表前及清表后进行10×10米方格网测设,报请监理及业主确认。
7.3.1.3碎石盲沟施工方案
测量放样:根据排水施工平面定位布置图,由测量员进行施工测量放线。
在地面上分别定出排水沟的开挖边线,增设施工平面,高程控制桩,并根据沟槽设计及土质情况计算出开槽宽度和深度。
开挖沟槽:测量放线后,开始挖沟槽。
挖深由测量人员检测高程控制。
采用以机械(挖掘机)为主、人工为辅施工。
开槽时应同时采取防水、排水措施,避免槽底受水浸泡。
应尽量缩短开槽的暴露时间。
开槽后如不能立即进行下一道工序,应保留10—30cm的深度不挖,待下道工序施工前整修为设计槽底高程,同时应预留厚20cm左右的一层用人工清挖。
严禁扰动槽底,如发生超挖,应按设计要求进行回填。
开槽过程中,要经常检查槽帮是否稳定,一经发现变形、裂缝或支撑走动,必须立即停止施工,进行处理。
夯实沟槽土基:沟槽开挖达到设计深度后,沟底土基采用蛙式打夯机配合人工进行夯实。
敷设土工布:人工将土工布铺入沟内,铺放土工布时沟面上要留有一定的土工布卷边,以包裹碎石填料。
土工布之间留30cm搭接长度,以保证过滤效果。
土工布敷设时采取适当的固定措施,防止碎石充填时移动土工布。
土工布施工完毕,要加强成品保护。
设置反滤层:由筛选过的中砂、粗砂、砾石等渗水材料按设计要求确定层数和粒径级配,其中砂石料颗粒小于0.15mm的含量不大于5%。
充填碎石:选用3~7cm碎石填满沟槽。
施工时先由人工在沟底铺筑约30cm厚碎石一
层并粗平,再由小型装载机将碎石料填入沟槽中。
7.3.1.4碎石盲沟施工工艺
碎石盲沟施工工艺图见下图示。
碎石盲沟施工工艺图
7.3.1.5碎石盲沟施工质量标准及检测要求
(1)主、次盲沟和支盲沟的纵向坡度应不小于0.2%;排水盲沟可用粒径 3~7cm 的碎石,含泥量不大于 5%,并用滤水无纺土工布包裹,以保证长期排水效果。
土工布规格不小于300g/m2 ,抗拉强度不小于 6kN/m,渗透系数为5×10-2 ~5×10-1 cm/s。
(2)应结合现场原地基处理实际情况,合理设置排水盲沟。
当盲沟施工与地基处理不相互影响时,可同时或提前进行盲沟施工;当盲沟施工与地基处理相冲突时,应在地基处理完成后进行。
例如,当盲沟出水口位置低于边坡排水沟时,应按照相应部位施工方法先处理红粘土和粘性土地基的方法先处理地基,如果还低于排水沟,再按照上部土石方填筑要求继续填筑到满足盲沟排水口的要求后,再开挖施工盲沟排水沟。
见后附图示。
(3)碎石和土工布必须在进场后及时请监理见证取样后送检,合格后方可投入使用;施工完成后必须办理隐蔽验收。
7.3.2截排水沟施工
7.3.2.1工程概况
(1)本工程盲沟主要设置于坡顶及强夯试验填方区四周,位置见试验段排水平面布置图,主要工程量:砼截水沟约132m3,明排、截水沟约1630m。
(2)盲沟设置原则:在坡顶设置截排水系统,以使地表水不直接在坡面上形成径流而冲刷坡面,保护坡面的总体完整。
坡面上的降水顺坡漫流,从坡脚流出,从附近已有排水沟流出场外,保证坡面的通畅排水。
在填方范围四周,结合地形情况和渗流情况设置排水沟。
引排强夯回填区域内的边坡排水、雨水等,保证强夯回填的质量。
设计断面及技术参数如下图所示:
7.3.2.2施工准备
(1)选择合格所需的原材料,包括碎石、砂、水泥、模板等应符合施工图纸及其有关技术要求。
(2)设备的准备:砼搅拌机及相关配套辅助设备工具提前准备。
(3)测量放样:在排水工程开工前对其所处位置的原地面进行复测,以核实图纸上结构物尺寸、形状和基础标高是否符合实际。
复测结果应做详细记录,经监理工程师批准后方可施工。
7.3.2.3截排水沟施工方案
1、开挖基槽
(1)截排水沟开挖施工的总体布置采用先上部、后下部的原则,严格按设计图纸施工。
开挖前向施工人员进行详细的施工交底,内容包括挖槽断面、堆土位置,地下情况、安全要求等。
(2)按设计图纸要求及测量定位的中心线,依据沟槽开挖计算尺寸,撒好灰线,标明开挖范围。
开挖应严格控制标高,防止超挖或扰动槽底面。
(3)挖沟截面应略大于设计尺寸,开挖清理完成的的沟道遇降雨,沟内土体被冲刷变形时,应重新清理沟壁及沟底。
(4)开挖过程中,按照监理工程师的要求保持必要的地面排水坡度,设置临时坑槽,使用机械排除地面积水,并开挖排水沟排除雨水和地面积水,并采取有效的疏导和保护措施排除边坡上的渗水。
雨季采用相应防雨技术措施,以保证基础工程质量和安全施工。
(5)开挖施工中随时作成一定的坡势,以利排水,开挖过程中尽量保持开挖面平整,边坡按设计边坡随土层开挖形成,避免边坡稳定范围形成积水。
(6)沟槽开挖时,弃土堆在槽边,沟槽每侧临时堆土或施加其它荷载时,应保证槽壁稳定且不影响施工。
沟槽弃土应尽量堆在沟边的一侧,堆土坡角距槽口上缘距离不宜小于0.8m,堆土高度不宜超过1.5m。
沟槽堆土在砌筑完成后回填剩余土方集中运至弃土场。
2、浇筑砼截、排水沟
(1)按照设计要求,排水工程沟身采用人工开挖,C20素砼浇筑的施工的方案,砼集中拌和。
(2)截、排水沟尽可能平顺,不出现反坡,必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。
(3)截、排水沟浇筑前首先完成沟槽的清基整平、夯实。
并报经监理方验槽签证后方可进行施工。
(4)浇筑截、排水沟砼做到先底板后侧面原则,砼捣固密实不出现蜂窝、麻面,同时注意设置伸缩缝。
(5) 砼浇筑达到一定强度后方可拆模,进行下段施工,同时做好洒水养护工作。
7.3.2.4截排水沟质量要求
(1)检查验收实测项目满足设计规范要求;
(2)沟体线条及沟底应平顺,水流通畅;
(3)砼表面无蜂窝、麻面,光滑平顺。
7.3.3质量保证措施
(1)质量员及施工主要负责人上岗前按照本工程的特点及技术要求提前进行质量技术的培训,并让所有参加施工人员都清楚本工程的质量保证体系及技术质量要求。
(2)施工员和质量员要向各施工队进行技术和质量交底,确保各个施工人员做到对质量心中有数。
(3)严格遵守和执行有关的施工质量规范,推行全面质量管理,建立质量保证体系,提高全员质量意识,确保质量管理惯彻整个施工过程。
(4)坚持质量自检、互检、交接检“三检”制。
(5)实行质量管理项目部负责制,配置专职质检员,具体负责质量管理工作。
严格按项目部管理体系进行施工管理。
(6)做到施工与计量同步,部位与工序验收同步,完工与资料同步,竣工与交验同步。
7.3.4主要施工设施配置
施工设备配置表。
