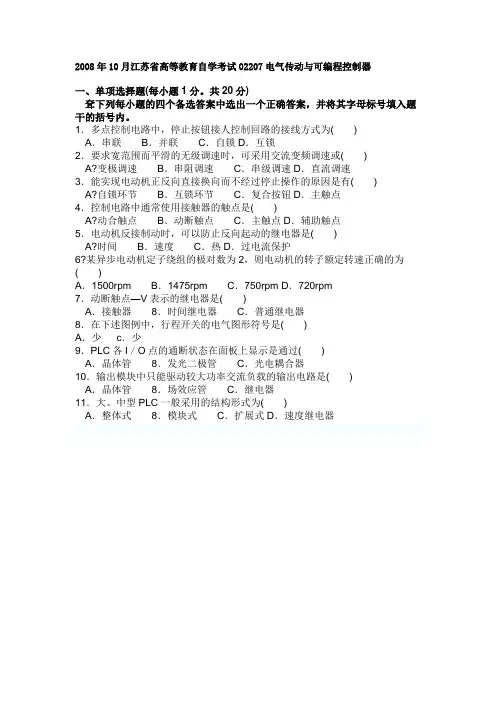

2008年10月江苏省高等教育自学考试02207电气传动与可编程控制器一、单项选择题(每小题1分。
共20分)耷下列每小题的四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。
1．多点控制电路中，停止按钮接人控制回路的接线方式为( )A．串联B．并联C．自锁D．互锁2．要求宽范围而平滑的无级调速时，可采用交流变频调速或( )A?变极调速B．串阻调速C．串级调速D．直流调速3．能实现电动机正反向直接换向而不经过停止操作的原因是有( )A?自锁环节B．互锁环节C．复合按钮D．主触点4．控制电路中通常使用接触器的触点是( )A?动合触点B．动断触点C．主触点D．辅助触点5．电动机反接制动时，可以防止反向起动的继电器是( )A?时间B．速度C．热D．过电流保护6?某异步电动机定子绕组的极对数为2，则电动机的转子额定转速正确的为( )A．1500rpm B．1475rpm C．750rpm D．720rpm7．动断触点—V表示的继电器是( )A．接触器8．时间继电器C．普通继电器8．在下述图例中，行程开关的电气图形符号是( )A．少c．少9．PLC各I／O点的通断状态在面板上显示是通过( )A．晶体管8．发光二极管C．光电耦合器10．输出模块中只能驱动较大功率交流负载的输出电路是( )A．晶体管8．场效应管C．继电器11．大、中型PLC一般采用的结构形式为( )A．整体式8．模块式C．扩展式D．速度继电器浙江省2009年7月高等教育自学考试电气控制及PLC技术试题课程代码：10079一、单项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.请从下列语句表指令中选择错误的一个：（）A.LDNI I0.2，1B.SI Q0.0，2C.AN M2.4D.LPS2.请从下列语句表指令中选择错误的一个：（）A.TON T120，8B.STOPC.CTD C40，4D.＋R VW0，VW103.请从下列语句表指令中选择错误的一个：（）A.XORW AC1，AC2B.SIN VD0C.INVD LB10D.BIW VB0，QB04.请从下列语句表指令中选择错误的一个：（）A.SLW LB0B.FILL10，VW100，12C.FIFO VW100，AC0D.BTI VB0，AC05.请从下列语句表指令中选择错误的一个：（）A.CALL SBR_1B.TODR VB100C.ATH VB10，VB20D.ATCH INT_ 0，19二、填空题(本大题共4小题，每空1分，共10分)请在每小题的空格中填上正确答案。
第三章 电气控制系统设计
3．集中式空调机组电气控制电路工作过程分析 空调机组主要有新风阀、回风阀、排风阀、过
滤器、冷/热盘管、送风机、回风机、加湿器组成。 控制原理： 电动风阀与送风机、回风机联锁控制，当送风
机、回风机关闭时，电动风阀（新风、回风、排风 风阀）都关闭。新风阀与排风阀动作同步，与回风 阀动作相反。根据新风、回风以及送风焓值的比较， 调节新风阀和回风阀的开度。
2．电梯电气控制要求 （1）电梯曳引电机 （2）电梯门机 （3）电气控制要求
(二)电梯电气控制系统 1．交流双速电动机拖动系统的主电路
图3-27是常见的双速电梯拖动电动机主电路。
2．电梯的控制电路 电梯的控制电路由多个基本环节组成，为了便于
分析可将其分成主拖动控制，电梯运行过程控制，自 动开关门控制，呼梯、记忆及消号控制，自动定向及 截梯控制，选层、记忆信号消除控制，信号及指示控 制，轿内照明控制，线路保护九个环节。
如图3-14b控制电路1。
如图3-14c控制电路2。
（二）消防水泵的控制
消防泵和喷淋泵分别为消火栓系统和水喷淋系
统的主要供水设备。 1．室内消火栓给水泵电气控制 图3-15为消防水泵电气控制的一种方案，两台
泵互为备用，备用泵自动投入。 正常运行时，电源开关和SA1均合上。SA2为水
泵检修双投开关，不检修时放在运行位置，
（2）排烟类
1）排烟口：电动、手动或远距离开启，与排烟 风机联动，可设280℃关闭装置，安装于排烟区域的 顶棚或墙壁上。
2）排烟阀：安装在排烟系统管路上，平时一般 呈关闭状态，火灾时手动或电动开启，起排烟作用。 当排烟管道内烟气温度达到280℃时关闭，在一定时 间内能满足耐火稳定性和耐火完整性要求，起排烟 作用的阀门。
第二节 常用建筑设备的 电气控制电路设计
典型电气控制系统
3.1 概述
结合有关图样说明，了解电路的具体情况，抓往看图的重点 ，达到顺利识图的目的。
结合绘制电气图必须遵循一些规则、标准和要求，这些规则 和要求是为了加强图样的规范性、通用性和示意性所提出的 。利用这些绘图的知识能够准确地识图。
2.识图步骤 了解机械设备的主要结构、运动方式、加工工艺、技术性能
上一页 下一页 返回
3.1 概述
了解设备的使用方法，各操作手柄、开关、旋钮、指示装置 的布置以及在控制线路中的作用等;了解各种电器与机械、液 压部分的关系及在各种控制中的作用。
2.电气控制原理图 分析电气控制原理图是分析控制线路的主要内容。电气原理
图由主电路、控制电路、辅助电路、保护与联锁环节以及特 殊控制电路等组成。在分析电气原理图时，注意与阅读其他 技术资料相结合，注意分析控制线路的主要参数和技术指标 ，以便在调试或检修中合理地使用仪表。

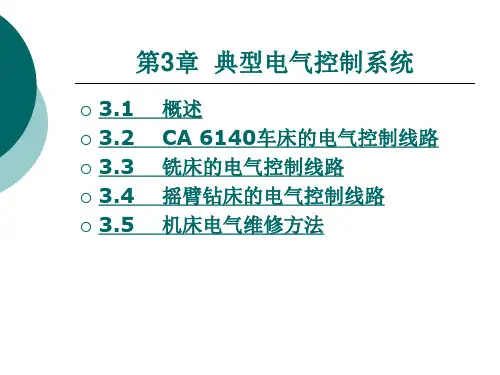

第3章 典型电气控制系统
3.1 3.2 3.3 3.4 3.5
概述 CA 6140车床的电气控制线路 铣床的电气控制线路 摇臂钻床的电气控制线路 机床电气维修方法
3.1 概述
本章概述 电气控制系统在机械设备中起着中枢神经的作用，由于生产
机械设备的工作方式、工艺要求各不相同，因此电气控制系 统也显现出不同的特点。 教学目标 1.掌握CA 6140车床的电气控制线路 2.熟悉铣床的电气控制线路。 3.了解摇臂钻床的电气控制线路。 4.掌握机床电气维修方法。
主轴旋转运动是由一台7. 5 kw笼型异步电动机进行拖动， 电动机的动力通过V形带的传动，由主轴箱传到主轴。变换 主轴箱外的手柄位置，可进行主轴的调速。主轴一般只要求 单向旋转，只有在加工螺纹时才需要用反转来退刀。
第三章典型设备电气控制电路分析
第三章典型设备电气控制电路分析第一节电气控制电路分析基础第二节Z3040型摇臂钻床电气控制电路分析第三节T68型卧式镗床电气控制电路分析第四节X62W型卧式铣床电气控制电路分析第五节交流桥式起重机电气控制电路分析第一节电气控制电路分析基础一、电气控制分析的依据依据：设备本身的基本结构、运行情况、加工工艺要求和电力拖动自动控制的要求；熟悉了解控制对象，掌握其控制要求等。
二、电气控制分析的内容设备说明书电气控制原理图电气设备的总装接线图电器元件布置图与接线图三、电气原理图的阅读分析方法先机后电先主后辅化整为零集零为整、统观全局总结特点四、分析举例C650卧式车床属中型车床，加工工件回转半径最大可达1020mm ，长度可达3000mm 。
其结构主要有床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杆和光杆等部分组成。
（一）卧式车床的主要结构和运动情况以C650普通卧式车床为例图3-1 普通车床的结构示意图1-进给箱2-挂轮箱3-主轴变速箱4-溜板与刀架5-溜板箱6-尾架7-光杆8-丝杆9-床身（二）C650车床对电气控制的要求1．主轴电动机M12．冷却泵电动机M23．快速移动电动机M34．电路应有必要的保护和联锁，有安全可靠的照明电路。
从车削加工工艺要求出发，对各电动机的控制要求是：（三）C650车床的电气控制电路分析1．主电路分析2．控制电路分析1）主电动机的点动调整控制2）主电动机的正反转控制3）主电动机的反接制动控制4）刀架的快速移动和冷却泵控制5)辅助电路6）完善的联锁与保护3．电路特点1）采用三台电动机拖动，尤其是车床溜板箱的快速移动单由一台电动机拖动。
2）主轴电动机不但有正、反向运转，还有单向低速点动的调整控制，正、反向停车时均具有反接制动控制。
3）设有检测主轴电动机工作电流的环节。
4）具有完善的保护与联锁。
第二节Z3040型摇臂钻床电气控制电路分析一、机床结构与运动形式摇臂钻床一般由底座、内外立柱、摇臂、主轴箱和工作台等部件组成。
3-电控基础-数控机床电气控制解析
第3章
5）分励脱扣器额定电压等于控制电源电压。 6）长延时电流整定值等于电动机额定电流。 7）瞬时整定电流：对保护笼型感应电动机的断路 器，瞬时整定电流为8~15倍电动机额定电流；对于保 护绕线型感应电动机的断路器，瞬时整定电流为3~6 倍电动机额定电流。 8）6倍长延时电流整定值的可返回时间等于或大 于电动机实际起动时间。
第3章
7/14/2024 1:07 AM
图3-6 直流接触器的结构示意图 1—铁心;2—线圈;3—衔铁; 4—静触点;5—动触点; 6—辅助触点;7，8—接线柱; 9—反作用弹簧;10—底板
第3章
2、接触器的主要技术参数
接触器的主要技术参数有极数和电流种类，额 定工作电压、额定工作电流（或额定控制功率）， 额定通断能力，线圈额定电压，允许操作频率，机 械寿命和电寿命，接触器线圈的起动功率和吸持功 率，使用类别等。
分类：空气式、电动式、晶体管式及直流电磁式等几大类。 延时方式：通电延时和断电延时两种。
7/14/2024 1:07 AM
第3章
（1）直流电磁式时间继电器
7/14/2024 1:07 AM
直流电磁式时间继电器
第3章
（2）空气阻尼式时间继电器
空气式时间继电器是利用空气阻尼的原理制成的 分：通电延时、断电延时 组成：电磁系统、延时机构、工作触点
第3章
7/14/2024 1:07 AM
电压继电器电气符号
（2）电磁式电流继电器
第3章
A．过电流继电器 通常，交流 过电流继电器的吸合电流I0= （1.1～3.5）IN，直流过电流继 电器的吸合电流I0=（0.75～3） IN。由于过电流继电器在出现过 电流时衔铁吸合动作，其触头来 切断电路，故过电流继电器无释 放电流值。
广东省高等教育自学考试课程考试大纲
广东省高等教育自学考试课程考试大纲工厂电气设备控制课程（课程代码：10738）考试大纲目录一、课程性质与设置目的二、课程内容与考核目标第一章常用低压电器第一节低压电器基本知识第二节电磁式接触器第三节电磁式继电器第四节热继电器第五节熔断器第六节信号断电器第七节低压开关与低压断路器第八节常用电子式电器第二章电气控制基本原理第一节电气控制系统图第二节电气控制电路基本控制规律第三节三相异步电动机的起动控制第四节三相异步电动机的制动控制第五节三相异步电动机的调速控制第六节直流电动机的电气控制第七节电气控制系统常用的保护环节第三章典型设备电气控制电路分析第一节电气控制电路分析基础第二节 Z3040摇臂钻床电气控制电路分析第三节 T68卧式镗床电气控制电路分析第四节小型冷库电气控制电路分析第五节注塑机电气控制电路分析第六节交流双速信号控制电梯的电路分析第四章电气控制系统设计第一节电气控制设计的原则、内容和程序第二节电力拖动方案的确定和电动机的选择第三节电气原理图设计的步骤与方法第四节电气控制工艺设计第五章可编程控制器的构成、原理与应用第一节可编程序控制器概述第二节可编程序控制器的硬件组成第三节可编程序控制器的软件组成第四节可编程序控制器的工作原理第五节可编程序控制器的主要性能指标第六章 S7-200系列可编程序控制器第一节 s7-200系列plc的构成第二节 s7-200系列plc内部元器件第三节 s7-200系列plc的基本指令第四节 s7-200系列plc功能指令第七章 FX2系列可编程序控制器第一节 FX2系列可编程序控制器及其性能第二节 FX2系列PLC的基本指令第三节 FX2系列PLC的步进指令集编程方法第四节 FX2系列PLC的功能指令集编程方法第八章可编程序控制器的程序设计第一节梯形图的特点及绘制原则第二节 PLC程序设计方法第三节顺序控制设计方法中梯形图的编程方式第九章可编程序控制器应用系统设计第一节 PLC应用系统设计的内容和步骤第二节 PLC的选择第三节节省PLC输入输出点数的方法第四节可编程序控制器在逻辑控制系统中的应用实例第十章 PLC网络与通讯技术第一节网络概述第二节 S7-200系列CPU与计算机设备的通信第三节 S7-200系列PLC自由口通信第四节网络通信运行三、关于大纲的说明与考核实施要求附录：题型举例一、课程性质与设置目的（一）、课程性质与特点工厂电气设备控制是高等教育自学考试工业电气自动化专业（专科）的一门专业课程。
2023年大学_电气控制与PLC应用技术(黄永红著)课后答案
2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。
第三章 电气控制线路设计
第三章 电气控制线路设计
控制线路：
（ SB2+ SQ1+ SQ3+） →KM1√→KM1+ 主触点吸合，M1正
转，炉门开启↘→KM1+ 辅助常开触点吸合，自锁。 →SQ4→KM1×→KM1- 主触点脱开，M1停止，炉门开启完毕。 →SQ4+ →KM3√→KM3+ 主触点吸合，M2正转，推料杆前进，上料 开始 →SQ2→KM3×→KM3- 主触点脱开，M2停止，上料完毕。 →SQ2+ →KM4√→KM4+ 主触点吸合，M2反转，推料杆后退 ↘→KM4+ 辅助常开触点吸合，自锁。 →SQ1→KM4×→KM4- 主触点脱开，M2停止。 →SQ1+ →推料杆回到原位。↘→KM2√→KM2+ 主触点吸合，M1反 转，炉门关闭 →SQ3→KM2×→KM2- 主触点脱开，M1停止，炉门关闭结束。 →SQ3+ →炉门回到原位。一个循环结束。
第三章 电气控制线路设计
控制线路： 按下SB2+→KM1√→KM1+ 主触 点吸合，M正向启动，由1向2运 动→到位置2 ↘→KM1+ 辅助常开触点吸合， 自锁。 →S2-→KM1×→KM1- 主触点 释放脱开，M正转停止。 ↘S2+→KM2√→KM2+ 主触点 吸合，M反向启动，由2向1运动 →到位置1→S1↘→KM2+ 辅助常开触点吸合， 自锁 →KM2×→KM2- 主触点释放脱 开，M反转停止。
第三章 电气控制线路设计
★ 电气控制线路设计的一般原则 当机械设备的电力拖动方案和控制方案已经确定后， 就可以进行电气控制线路的设计。电气控制线路的设计是 电力拖动方案和控制方案的具体化，一般在设计时应该遵 循以下原则： 1、最大限度地实现生产机械和工艺对电气控制线路的 要求 控制线路是为整个设备和工艺过程服务的。因此，在 设计之前，要调查清楚生产要求，对机械设备的工作性能、 结构特点和实际加工情况有充分的了解。电气设计人员深 入现场对同类或接近的产品进行调查，收集资料，加以分 析和综合，并在此基础上考虑控制方式，起动、反向、制 动及调速的要求，设置各种联锁及保护装置，最大限度地 实现生产机械和工艺对电气控制线路的要求。
《电气控制技术》课程标准
《电气控制技术》课程标准一、课程信息课程名称：电气控制技术课程类型：机电一体化、自动化专业核心课课程代码：0722005 授课对象：机电一体化专业、电气自动化专业学分：3 先修课：《电工基础》、《电子技术》学时：72 后续课：《可编程序控制器》、《电气综合实训》制定人：杨立波制定时间：2013年9月二、课程性质本课程是一门传授工厂电气控制相关理论和技能知识的专业课。
本课程采用工厂电气控制中的各种典型实例，讲解相关的电压电器、基本控制线路知识、电气控制设计方法，来对工厂电气控制进行深入细致的讲解，内容涉及各类低压电器结构、工作原理、在控制线路中的使用和常用电机控制线路和车床控制线路实训操作。
通过本课程的学习，学生能够独立完成中等复杂程度控制电路安装、调试、维护和设计，并能获得电气控制国家职业技能中级证书。
三、课程设计（1）能力目标1．具有对电气控制系统分析能力；2．具有电气控制系统初步设计的基本能力；3．具有典型控制设备线路的安装与调试的能力。
总体目标：本课程的教学目标是：使学生具备高素质劳动者和中初级专门人才所必需的低压控制电器应用，机床控制电路基本知识和基本技能。
授课过程中注重渗透专业思想教育，培养工程意识，激发创新思维，为毕业后尽快适应岗位需求奠定基础具体目标：1、三相异步电动机的单向控制电路及其安装与调试2、三相鼠笼异步电动机双向运转控制线路3、三相异步电动机的降压启动控制线路4、三相异步电动机的制动控制线路5、异步电动机的调速控制线路6、直流电动机的基本控制线路7、电气控制线路识读与设计8、典型设备电气控制线路分析（2）知识目标1.理解常用控制电器的工作原理和使用特性，并能正确选择和使用电器；2.掌握识读和设计机床电器控制线路的基本方法。
2、课程内容设计（根据整个课程的内容，确定一定的载体，将整个课程划分为几个大的基本模块）（1）设计的整体思路：课程教学应服务于高职教育的培养目标和定位，坚持以职业岗位技能培养为主线、以行业导向、工学结合为主要手段、以职业能力培养为核心，培养学生综合运用电工知识的能力和职业素质。
第三章典型设备电气控制电路分析
– M2:冷却泵电动机 KM4控制 : 控制 – M3:快速移动电动机 KM5控制 : 控制
2.控制电路 (1)主电动机点动调整 ) E:SB2 ↓—KM1+ —串R点动 : 串 点动 实现主电动机串联电阻限流的点 动控制 KS-1闭合-SB2松开-反接制动 闭合- 松开- 闭合 松开
(2)主电动机正 反转控制 )主电动机正/反转控制
图 3 -3
KA KS-2 KS-1
1.主电路 – QS:引入电源 : – M1:主电动机30KM :主电动机 KM1/KM2 正/反转控制 反转控制 KM3 A KS 控制限流电阻R接入或切除 控制限流电阻 接入或切除 电流表通过TA监视 绕组电流 电流表通过 监视M1绕组电流 监视 速度继电器串电阻R反接制动 速度继电器串电阻 反接制动
内外立柱 主轴箱 主轴箱沿摇臂纵向运动 摇臂 主轴 主轴旋转运动 主轴纵向进给 工作台 底座 摇臂回转运动 摇臂垂直运动
二,控制要求
运动部件较多,采用多电动机拖动. 运动部件较多,采用多电动机拖动. 要求主轴及进给有较大的调速范围. 要求主轴及进给有较大的调速范围. 主运动与进给运动由一台电动机拖动, 主运动与进给运动由一台电动机拖动,经主轴与进给 传动机构实现主轴旋转和进给. 传动机构实现主轴旋转和进给. 主轴要求正反转.由机械方法获得, 主轴要求正反转.由机械方法获得,主轴电动机只需 单方向旋转. 单方向旋转. 对立柱,主轴箱及摇臂的夹紧放松采用液压技术. 对立柱,主轴箱及摇臂的夹紧放松采用液压技术. 具有必要的联锁与保护. 具有必要的联锁与保护.
第四节 T68型卧式镗床电气控制 T68型卧式镗床电气控制
三,电气控制线路分析
主电路分析 控制电路分析 主轴电动机的正,反向起动控制 主轴电动机的正, 主轴电动机的点动控制 主轴电动机的停车与制动 主轴变速和进给变速控制 镗头架, 镗头架,工作台快速移动的控制 连锁与保护
维修电工与实训常用机床电气控制操作教案
维修电工与实训-常用机床电气控制操作教案第一章：绪论1.1 课程介绍使学生了解本课程的目的、内容、意义，熟悉课程的安排和学习方法。
1.2 机床电气控制概述介绍机床电气控制系统的组成、作用和分类，使学生了解电气控制技术在机床上的应用。
第二章：常用低压电器2.1 低压配电柜及开关介绍低压配电柜的组成、功能及常见开关的使用方法，使学生掌握低压电器的安装与维护。
2.2 接触器讲解接触器的结构、原理、选用和安装，使学生了解接触器在电气控制中的应用。
2.3 继电器介绍继电器的类型、原理、选用和安装，使学生掌握继电器在电气控制中的应用。
第三章：机床电气控制电路分析3.1 电气控制原理讲解电气控制电路的基本原理和分析方法，使学生掌握电气控制电路的解读能力。
3.2 典型机床电气控制电路分析分析常用机床（如车床、铣床、钻床等）的电气控制电路，使学生能够实际分析机床电气控制电路。
第四章：常用机床电气控制设备的安装与调试4.1 电气设备安装工艺要求讲解电气设备安装的基本工艺要求，使学生掌握电气设备安装的技巧。
4.2 机床电气控制设备的调试与维护介绍机床电气控制设备的调试方法和维护注意事项，使学生能够对机床电气控制设备进行调试和维护。
第五章：机床电气控制设备的故障诊断与维修5.1 故障诊断与维修方法讲解机床电气控制设备故障诊断与维修的基本方法，使学生掌握故障诊断与维修的技巧。
5.2 典型机床电气控制设备故障分析与维修分析常用机床电气控制设备的故障原因，讲解故障排除方法，使学生能够独立解决机床电气控制设备的故障问题。
第六章：CNC机床电气控制与维修6.1 CNC机床电气控制基础介绍CNC机床的组成、工作原理和电气控制系统，使学生了解CNC机床电气控制的基本知识。
6.2 CNC机床电气控制系统的故障诊断与维修讲解CNC机床电气控制系统的故障诊断与维修方法，使学生掌握CNC机床电气控制系统的故障排除技巧。
第七章：PLC在机床电气控制中的应用7.1 PLC基础介绍可编程逻辑控制器（PLC）的组成、工作原理和编程软件，使学生了解PLC 的基本知识。
注册电气工程师考试题库附详细答案
注册电气工程师考试题库附详细答案电气工程师是一项非常重要的职业，他们负责设计、安装和维护各种电气设备和系统。
想要成为一名注册电气工程师，需要通过一系列考试。
在准备考试的过程中，练习题是很重要的资源。
本文将为您提供注册电气工程师考试题库，同时也包含了详细的答案解析。
第一章：电力系统题目一：请简述电力系统的组成部分及其功能。
答案：电力系统由电源、输电线路、配电设备和用户组成。
电源是产生和传输电能的地方，可以是火力发电厂、水力发电厂、风力发电厂等。
输电线路将电能从电源传输到各个配电站，配电站进一步降压并分配电能到用户。
用户是系统的最终接受电能的个体或实体。
题目二：简述电力负荷的分类。
答案：电力负荷可以分为三类：基本负荷、峰值负荷和夜间负荷。
基本负荷是指电力系统在24小时内基本保持不变的负荷，如居民生活用电。
峰值负荷是指系统中某一时刻的负荷峰值，如白天工业用电高峰时段。
夜间负荷是指在夜间相对较低的负荷。
题目三：请列出并简述几种常见的电力系统故障。
答案：常见的电力系统故障包括短路故障、接地故障和过电压故障。
短路故障是指电路中两个或多个导体之间产生不正常的短路路径，导致电流过大。
接地故障是指电力设备或电气线路接地导体与地之间发生不正常的接地现象。
过电压故障是指电压超过额定电压的情况，可能给设备带来不可逆的损坏。
第二章：电路分析题目一：简述基尔霍夫定律及其应用条件。
答案：基尔霍夫定律包括电流定律和电压定律。
电流定律指出，在任何一个电路中，流入节点的电流之和等于流出节点的电流之和。
电压定律指出，在闭合回路中，电压源之和等于电阻之和乘以电流。
基尔霍夫定律适用于稳态直流电路和定常交流电路。
题目二：请简述欧姆定律并给出其数学公式。
答案：欧姆定律规定了物体的电阻与其电流和电压之间的关系。
根据欧姆定律，电阻等于电压与电流之比。
其数学公式为R = V / I，其中R表示电阻，V表示电压，I表示电流。
题目三：简述电路中串联和并联的概念与计算方法。
《电气控制与PLC》课程教学大纲
电气控制与P1C课程教学大纲（E1ectricContro1andP1C）总学时数：40其中实验学时：0课外学时：0学分：2.5适用专业：电气工程与自动化、机电一体化等专业一、课程的性质、目的和任务：《电器控制和P1C》是电气工程与自动化、机电一体化、数控技术及应用、机械设计制造及其自动化等专业的一门专业必修课，是集计算机技术、自动控制技术和网络通信技术于一体的综合性学科。
它的内容与工厂控制设备密切相联，是一门实践性、应用性很强的实用课程。
通过本课程的学习，使学生获得常用低压电器元件、电气控制系统以及可编程序控制器（P1C）系统的基础知识、基本理论和基本设计方法，从而使学生在今后面临电器控制实际问题时具备分析和解决问题的技能，并具备独立设计一般电气控制系统的能力。
二、课程教学的基本要求：在本课程的学习中，要求学生深刻理解，牢固掌握电器控制设备的基本理论和基本设计方法，熟练掌握常用低电器元件的结构、常用控制系统的基本工作原理、P1C的编程和控制技术，对典型的机床控制电路和典型的P1C控制系统做出较深的理解和分析。
本课程总学时40学时，其中课堂教学为37学时，习题课与其它环节为3学时，实验教学为8学时包含在专业课实验模块中。
三、课程的基本要求、教学内容、重点和难点：第一章常用低压电器（4学时）（一）一般常用低压电器1、常用低压电器的工作原理，图形和文字符号；2、常用低压电器的组成、结构特点和用途。
3、常用低压电器的一般技术指标和选择方法。
（二）动力线路常用电器和智能电器1、动力线路常用电器的种类、工作原理，图形和文字符号；2、动力线路常用电器的结构、用途和选择方法3、智能电器的组成和基本原理及特点4、智能电器采用的新技术和新器件和实际应用重点：常用电器的机理、技术参数及选择条件。
难点：电磁式电器吸力与反力特性，断相保护热继电器、时间继电器和低压断路器。
第二章电气控制电路的基本控制环节（5学时）（一）电气控制线路基本知识、绘图方法和控制原则1、绘制电气控制线路应遵循的规则2、阅读和分析电气控制线路图的方法3、电气控制电路的时间原则控制、电流原则控制、转速原则控制和位置原则控制（二）常见的三相异步电动机基本控制电路1、鼠笼式异步电动机的全压和各种降压启动2、绕线式异步电动机的启动3、三相异步电动机的制动4、三相异步电动机的可逆运行5、三相异步电动机的调速（H）电气控制电路的保护1、电流型保护2、电压型保护3、位置、压力、温度、流量等方面的保护第三章电气控制系统分析（3学时）（一）CA6140车床的电气控制线路分析1、CA6140车床的基本结构和主要工作情况2、CA6140车床的电力拖动特点和控制要求3、CA6140车床的电气控制电路分析4、常见故隙分析及解决方法（二）X62型万能铳床的电气控制线路分析1、铳床的主要结构和运动形式2、铳床的电力拖动特点和控制要求3、铳床的电气控制电路分析4、铳床常见故隙分析及解决方法第四章电气控制系统的设计（2学时）（一）电气控制系统设计的内容和原则1、电气控制系统设计的基本内容2、电气控制线路设计的一般原则（二）电力拖动方案的确定原则和电机的选择1、拖动方式选择，调试方案选择2、电动机选择，启动、制动和反向要求（三）电气控制线路设计方法1、经验设计法2、逻辑设计法（四）电气控制系统的工艺设计1、电气设备总体配置设计2、元件布置图设计，电器部件接线图绘制第五章可编程控制器概述（3学时）（一）可编程控制器的基本概念、特点、发展历史和应用（二）可编程控制器的组成及各部分功能（三）可编程控制器的结构及软件（四）可编程控制器的工作原理第六章可编程控制器及其基本指令的应用（8学时）（一）可编程控制器的型号、模块及技术指标1、可编程控制器基本单元、扩展单元特殊模块的种类、型号2、可编程控制器的各种技术指标（二）可编程控制器软组件及功能1、软组件的分类编号和基本特征2、各种继电器的地址编号、特点及作用3、定时器、计数器的种类、特点、时间值的设定方法及控制机理4、数据寄存器的种类、特点及基本用途5、字元件基本形式、双字元件结构形式和位组合元件的构成（三）基本指令的编程方法及应用1、各种基本逻辑指令的功能、名称、符号、操作元件范围2、基本逻辑指令的编程应用3、梯形图和语句表的编程规则和注意事项（四）常用基本环节的编程1、电动机基本控制环节的编程2、定时器延时扩展的编程3、震荡和分频电路的编程（五）基本指令的编程实例重点：各类软元件的特点、构成形式、功能，基本指令的编程方法。
电气控制电子教案
电气控制电子教案第一章：电气控制基础1.1 电气控制概述介绍电气控制的基本概念、分类和应用领域讲解电气控制系统的组成和功能1.2 常用低压电器介绍低压电器的分类和功能讲解开关、接触器、继电器、保护器等低压电器的原理和应用1.3 电气控制系统的设计原则讲解电气控制系统设计的基本原则和方法介绍电气控制系统的性能指标和优化方法第二章：常用电气控制电路2.1 简单电气控制电路讲解开关、接触器、继电器等基本控制电路的设计和应用2.2 电动机控制电路讲解电动机的启动、停止、反转、调速等控制电路的设计和应用2.3 典型机械设备电气控制电路分析典型机械设备的电气控制系统，如机床、电梯等第三章：可编程控制器（PLC）3.1 PLC概述介绍PLC的基本概念、原理和应用领域讲解PLC的组成和功能3.2 PLC编程软件的使用讲解PLC编程软件的选择和安装介绍PLC编程软件的基本操作和功能3.3 PLC程序设计方法讲解PLC程序设计的基本方法和步骤介绍PLC程序的设计技巧和注意事项第四章：电气控制系统的安装与调试4.1 电气控制系统的安装讲解电气控制系统安装的基本要求和步骤介绍电气设备安装的注意事项和常见问题4.2 电气控制系统的调试讲解电气控制系统调试的基本方法和步骤介绍调试过程中常见问题的解决方法和技巧4.3 电气控制系统的维护与保养讲解电气控制系统维护保养的基本要求和内容介绍电气设备维护保养的注意事项和常见问题第五章：电气控制系统的应用案例5.1 电气控制系统在机床中的应用分析机床电气控制系统的组成和功能讲解机床电气控制系统的设计和应用案例5.2 电气控制系统在电梯中的应用分析电梯电气控制系统的组成和功能讲解电梯电气控制系统的设计和应用案例5.3 电气控制系统在其他领域的应用介绍电气控制系统在其他领域的应用案例，如自动化生产线、等第六章：电气控制系统的故障诊断与维修6.1 电气控制系统的故障诊断讲解电气控制系统故障诊断的基本方法和步骤介绍故障诊断中的常用检测工具和设备6.2 电气控制系统的常见故障分析分析电气控制系统常见故障的原因和特点讲解故障排除的方法和技巧6.3 电气控制系统的维修与保养讲解电气控制系统维修保养的基本方法和步骤介绍维修保养中的注意事项和常见问题第七章：电气控制系统的设计与仿真7.1 电气控制系统设计的一般流程讲解电气控制系统设计的基本流程和方法介绍设计过程中需要考虑的因素和注意事项7.2 电气控制系统的仿真技术讲解电气控制系统仿真的基本原理和方法介绍仿真工具的选择和使用方法7.3 电气控制系统设计仿真实例给出电气控制系统设计的仿真实例，让学生通过仿真软件进行实践操作第八章：电气控制系统与PLC的应用案例8.1 PLC在电气控制系统中的应用案例分析PLC在电气控制系统中的应用案例，如自动化生产线、等8.2 PLC与电气控制系统的集成应用讲解PLC与电气控制系统集成应用的基本原理和方法介绍集成应用中的注意事项和常见问题8.3 PLC与电气控制系统的创新应用介绍PLC与电气控制系统的创新应用案例，如智能家居、物联网等第九章：电气控制系统的安全与保护9.1 电气控制系统安全概述讲解电气控制系统安全的基本概念和重要性介绍电气控制系统安全的相关标准和规定9.2 电气控制系统的保护措施讲解电气控制系统保护的基本方法和措施介绍保护装置的选择和使用方法9.3 电气控制系统的安全操作与维护讲解电气控制系统安全操作和维护的基本要求和注意事项介绍操作过程中常见问题的解决方法和技巧第十章：电气控制系统的发展趋势与新技术10.1 电气控制系统的发展趋势分析电气控制系统的发展趋势和未来应用领域介绍电气控制系统发展中的新技术和新概念10.2 电气控制系统的新技术应用讲解电气控制系统新技术的应用案例和实际效果介绍新技术应用中的注意事项和前景展望第十章：电气控制系统的故障分析与维修10.1 电气控制系统的故障类型及诊断方法介绍电气控制系统常见故障的类型及特点讲解故障诊断的基本方法和步骤10.2 故障分析与维修实例分析实际案例中电气控制系统的故障原因及处理方法介绍故障分析与维修的技巧和注意事项第十一周：电气控制系统的优化与节能11.1 电气控制系统的优化方法讲解电气控制系统优化的目的和意义介绍优化设计的基本方法和步骤11.2 电气控制系统的节能技术讲解电气控制系统节能的原理和方法介绍节能设备的选择和应用第十二周：电气控制系统的保护与监控12.1 电气控制系统的保护措施介绍电气控制系统保护的基本原理和方法讲解保护装置的选择和应用12.2 电气控制系统的监控技术讲解电气控制系统监控的意义和作用介绍监控设备的选择和应用第十三周：电气控制系统的应用案例分析13.1 电气控制系统在工业生产中的应用案例分析电气控制系统在工业生产中的具体应用实例讲解应用案例的实施方法和步骤13.2 电气控制系统在其他领域中的应用案例分析电气控制系统在其他领域的应用实例讲解应用案例的实施方法和步骤第十四周：电气控制系统的创新发展趋势14.1 电气控制系统新技术的发展趋势介绍电气控制系统新技术的研究内容和方向讲解新技术的发展前景和应用领域14.2 电气控制系统与智能制造的关系讲解电气控制系统在智能制造领域的重要性和作用介绍智能制造的发展趋势和应用领域第十五周：电气控制系统的安全与保护15.1 电气控制系统安全的重要性讲解电气控制系统安全的基本概念和意义介绍安全保护的基本措施和方法15.2 电气控制系统的保护装置及应用讲解保护装置的类型和功能介绍保护装置的选择和应用方法重点和难点解析本教案涵盖了电气控制基础知识、常用低压电器、电气控制系统的设计原则、常用电气控制电路、可编程控制器（PLC）、电气控制系统的安装与调试、电气控制系统的应用案例、电气控制系统的故障诊断与维修、电气控制系统的设计与仿真、电气控制系统与PLC的应用案例、电气控制系统的安全与保护、电气控制系统的发展趋势与新技术、电气控制系统的故障分析与维修、电气控制系统的优化与节能、电气控制系统的保护与监控、电气控制系统的应用案例分析、电气控制系统的创新发展趋势、电气控制系统的安全与保护等主题。
电气控制与PLC技术教学大纲精选全文
可编辑修改精选全文完整版《电气控制与PLC技术》教学大纲一、课程的基本信息课程编号：课程性质：专业课学时：48学时（理论40学时，实验8学时）学分：学分开课单位：光电与机电工程系适用专业：机械类专业先修课程：《电路分析基础》、《数字电子技术》二、课程目的与任务通过先进完整的梯形图设计方法，包括经验设计法、继电器电路转换法和顺序控制设计法，以及具有多种工作方式的系统的梯形图设计方法，培养学生将新知识、新技术、新领域逐渐融合到教学、实践环节的实际工程能力，达到PLC控制系统应用与产品开发等工作的工程技术水平，为后续《电机调速控制技术》和《电机拖动》等多门课程打好基础。
本课程的主要任务是：从应用角度出发，使学生熟悉常用控制电器的结构原理、用途、型号及选用方法，了解和掌握基本电气控制系统的分析与设计方法。
在此基础上，学习可编程控制器(PLC)的基本原理及三菱(FX2N)系列PLC的指令系统。
三、课程教学基本要求1、了解常用的低压电器，电气控制线路的绘制方法，交直流典型电动机控制环节的控制线路技术。
2、掌握电气控制系统的基本控制电路，(FX2N)系列PLC的逻辑指令、步进梯形指令、功能指令，PLC的系统设计与调试。
3、理解PLC应用指令的基本规则，PLC模拟量和位置控制及其网络与通信和跳转应用指令。
五、课程教学基本内容第一章常用低压电器教学内容：概述、常用控制类电器、常用保护类电器重点：掌握常用低压控制电器的结构、工作原理、对应的图形文字符号及其工业环境要求的选择原则。
难点：理解各低压电器，尤其是交直流接触器的特点、分类及其选择原则。
第二章继电器—接触器控制电路基本环节教学内容：电路图的基本概念及绘制、三相笼型异步电动机的直接起动与正反转控制电路、三相笼型异步电动机减压起动控制电路、三相笼型异步电动机的制动控制电路、三相笼型异步电动机有级变速控制电路、电液组合控制电路、其他功能控制电路重点：掌握三相笼型异步电动机各典型控制环节线路实现方法的工作原理、控制分类和线路中的保护环节及特点。
电气控制与PLC第三章电气控制电路实例分析
W33
➢SA1机械联锁，KM1、KM2互锁。 ➢操纵手柄开关SA1搬回零位：SA1-2， SA1-3断开，接触器KM1或KM2线圈 V32 断电，M1电动机自由停车。 ➢反接制动：有经验的操作工人在停车 时，将手柄瞬时扳向相反转向的位置， M1电动机反接制动，主轴接近停止时， 手柄迅速搬回零位。 ➢零压、失压保护：M1运行时，若电 源电压降低或消失，KA释放断开， KM3释放断开，KM1或KM2断电释放。 电网电压恢复后，SA1不在零位， KM3不会得电，KM1或KM2也不会得 电。手柄回到零位，SA1-2，SA1-3断 开，KM1或KM2也不会得电自起动。 ➢照明电源：TC二次侧36V。 ➢SA2：照明灯开关。 ➢电源指示灯HL：TC二次侧6.3V。
主轴箱夹紧
➢SA2 扳 向 右 侧 时 ， 触 点 (57-59) 接 通 ， 触 点 (57-63)断开。主轴箱要 夹紧时，按下按钮SB6， 仍首先为YA1通电，经 1~3s 后 ， KM5 线 圈 通 电， M3反转，压力油 经分配阀进入主轴箱液 压缸，推动活塞使主轴 箱夹紧。同时活塞杆使 SQ4 受 压 ， 动 合 触 点 (607-613)闭合，指示灯 HL3亮，触点(607-609) 断开，指示灯HL2灭， 指示主轴箱与立柱夹紧。
摇臂夹紧
➢摇臂升到所需位置 时，松开按钮SB3， KM2和KT1断电， M2断电，摇臂停止 上升。当持续1~3s后， KT1的断电延时闭合 的动断触点(47-49)闭 合，KM5线圈经747-49-51号线得电， M3反转，压力油经 分配阀进入的夹紧液 压腔，摇臂夹紧。活 塞杆通过弹簧片使 SQ3的动断触点(7-47) 断开，KM5线圈断 电，M3停止，完成 摇臂的松开—上升— 夹紧动作。
第二节 Z3040型摇臂钻床的电气控制电路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/12/7
第三章典型设备电气控制电路分析
第一节 电气控制电路分析基础
一、电气控制分析的依据 依据：设备本身的基本结构、运行情况、
加工工艺要求和电力拖动自动控制的要求；熟 悉了解控制对象，掌握其控制要求等。 二、电气控制分析的内容
设备说明书 电气控制原理图
第三章典型设备电气控制电路分析
点动: SB2
KMl
主路经R
M1正 向起
动
KS-1
SB2 KMl
KM2
主路经R
M1反 接制
动
KS-1 结束
正反转: SB3
KM3
主路R短接
14KM3
KA
10KA
9/11/13KA
KMl M1直接起动
9KMl 13KMl 之后查线圈自锁互锁,可 知KM1,KM3自锁, KM1,KM2互锁。
反转略
第三章典型设备电气控制电路分析
3．电路特点
1）采用三台电动机拖动，尤其是车床溜板箱 的快速移动单由一台电动机拖动。
2）主轴电动机不但有正、反向运转，还有单 向低速点动的调整控制，正、反向停车时 均具有反接制动控制。
3）设有检测主轴电动机工作电流的环节。 4）具有完善的保护与联锁。
第三章典型设备电气控制电路分析
为便于对工件作调整运动，即对刀操作，要求主轴电动机能 实现单方向的点动控制，同时定子串入电阻获得低速点 动。
主轴电动机停车时，由于加工工件转动惯量较大，采用反接 制动。
加工过程中为显示电功机电流设有电流监视环节。
第三章典型设备电气控制电路分析
2)冷却泵电动机M2，用以车削加工时提供冷 却液，采用直接起动，单向旋转，连续工 作。
w 冷却泵电动机M2由接触器。KM4控制单向连续运转， FU2为短路保护用熔断器，FR2为过载保护用热继电 器。
w 快速移动电动机M3由接触器KM5控制单向旋转点动 控 制，获得短时工作，FU3为其短路保护用熔断器。
第三章典型设备电气控制电路分析
2．控制电路分析
1）主电动机的点动调整控制 2）主电动机的正反转控制 3）主电动机的反接制动控制 4）刀架的快速移动和冷却泵控制 5) 辅助电路 6）完善的联锁与保护
第三章典型设备电气控制电路分析
图3-1 普通车床的结构示意图 1-进给箱 2-挂轮箱 3-主轴变速箱 4-溜板与刀架 5-溜板箱 6-尾架 7-光杆 8-丝杆 9-床身
第三章典型设备电气控制电路分析
（二）C650车床对电气控制的要求 从车削加工工艺要求出发，对各电动
机的控制要求是：
1)主轴电动机M1，20kW采用全压下的空载直接起动，能实 现正、反向旋转的连续运行。
3)快速移动电动机M3，单向点动、短时运转。 4)电路应有必要的保护和联锁，有安全可靠
的照明电路。
第三章典型设备电气控制电路分析
（三）C650车床的电气控制电路分析
1．主电路分析
w 主电路分析带脱扣器的低压断路器QS将三相电源引入， FUl为主轴电动机M1短路保护用熔断器，FR1为M1的 过载保护热继电器。R为限流电阻，限制反接制动时 的电流冲击，防止在点动时连续起动电流造成电动机 的过载。通过电流互感器TA接入电流表以监 视主轴 电动机线电流。KMl、KM2为主轴电动机正、反转接 触器，KM3为制动限流接触器。
w 为了防止主轴因自重下落，以及使操纵主轴升降轻便， 在摇臂钻床内设有一圆柱弹簧一凸轮平衡机构。该装 置主要由弹簧8、链条5、链轮6、平板凸轮9及齿轮10 等组成。弹簧8的弹力通过套1 1、链条5、凸轮9、齿 轮10、小齿轮4作用在主轴套筒2上，与主轴的重量相 平衡。主轴上下移动时，转动齿轮10和凸轮9，并拉 动链条5改变弹簧8的压缩量，使弹力发生变化，但同 时由于凸轮9的转动，改变了链条至凸轮9及齿轮10回 转中心的距离，即改变了力臂大小，从而使力矩保持 不变。例如，当主轴下移时，齿轮10及凸轮9顺时针 转动，通过链条5使弹簧8缩短，从而加大了扁尾孔的 作用弹力。但同时，由于链条5与凸轮9回转中心靠近 而缩小了力臂，从而使平衡力矩保持不变。平衡力大 小可通过螺钉12调整弹簧压缩量来调节 。
第三章典型设备电气控制电路分析
菱 形 块 夹 紧 机 构 工 作 原 理
w 菱形块夹紧机构的工作原理图：外立柱绕 内立柱回转后的夹紧、摇臂沿外立柱升降 后的夹紧和主轴箱在摇臂上移动后的夹紧 均采用了此种形式的夹紧机构。其工作原 理如下：V形块2和4分别装卡在轴3上。当 轴 左3移的动右，端直作至用两一个个菱F形1力块后l、，5轴处与于V垂形直块轴向线 时，夹紧块6以夹紧力F3将被夹物7夹紧在 平 力面 后8，上轴。与当V轴形3块的向右右端移受动到，一使个两相个反菱的形F2块 倾斜，被夹物7被松开。
监视主回路负载的电流表是通过电流互感器 TA接入的。为防止电动机起 动、点动和制 动电流对电流表的冲击，线路中接入一个时
间继电器KT，且KT 线圈与KM3 线圈 并联。当起动时， KT线圈通电吸合， 但KT的延时断开的 常闭触头尚未动作， 将电流表短路。起 动后，KT延时断开 的常闭触头才断开， 电流表内才有电流 流过。
完善的联锁与保护。主电动机正转有互锁。 熔断器FUl～FU6实现短路保护。热继电器FRl、 FR2实现M1、M2的过载保护。接触器KMl、
KM2、KM4采用按 钮与自锁控制方式， 使M1与M2具有欠 压与零压保护。
第二节 Z3040型摇臂钻床电气控制电路分析
一、机床结构 与运动形式
摇臂钻床一般 由底座、内外 立柱、摇臂、 主轴箱和工作 台等部件组成。
反接制动
正转启动后：KMl/KM3/KA
KS-1
SBl KM3/KMl/KA
主路串入R KS-1
SBl KM2
主路串R反转
13KM2 8KM2 KS-1 KM2
制动结束
w 刀架的快速移动和冷却泵控制。刀架的快速 移动是转动刀架手柄压动行程开关SQ，使接 触器KM5通电吸合，控制电动机M3来实现
的。冷却泵电动机M2 的起动和停止是通过 按钮SB5、SB6控制。
电气设备的总装接线图 电器元件布置图与接线图 三、电气原理图的阅读分析方法
先机后电 先主后辅 化整为零 集零为整、统观全局 总结特点
第三章典型设备电气控制电路分析
四、分析举例
以C650普通卧式车床为例 （一）卧式车床的主要结构和运动情况
C650卧式车床属中型车床，加工工件回 转半径最大可达1020mm，长度可达3000mm。 其结构主要有床身、主轴变速箱、进给箱、 溜板箱、刀架、尾架、丝杆和光杆等部分组 成。
