超声诊断学胰腺游宇光
胰腺疾病超声诊断
主胰管结石并扩张
主胰管结石并扩张
胰腺囊肿性病变 胰腺囊肿
一、真性囊肿：一般较小 1、胰腺内一个或数个小液性暗区，边界清晰，
囊内澄清，后方回声增强。 2、如为多囊胰，表现为胰腺局部增大或弥漫
性增大，并有多数大小不等的液性暗区，呈 蜂窝状，可伴多囊肝、多囊肾的图像。
②可有胰管内结石图像，且扩张的胰管内 有强回声，后方伴声影或不伴。
③发现胰管与囊肿相通或管腔内检出结石 是慢性胰腺炎的特征性声像图表现。
5、慢性胰腺炎与胰石症常并存。
慢性胰腺炎，胰腺体积小，内部回声不均匀并伴钙化
慢性胰腺炎：胰腺回声增强，胰管明显 扩张，胰管内可见多数强回声光点
主胰管明显扩张
胰腺疾病超声诊断
一、探测方法
1、检查前准备：禁食8—12H，清晨空腹检查， 必要时饮水500~800ml，让胃内充满液体作透声 窗，便于显示胰腺。
2、体位：仰卧位、侧卧位、半坐位、坐位或立位， 俯卧位。
①仰卧位：加压法，深吸气。
②侧卧位：右侧卧位观察胰头，左侧卧位观察胰 体尾。
定肿块位置，利用深呼吸可观察到肝脏左叶在肿
块浅部，可随呼吸上下滑动。
②胰尾部肿块位于脾V前方，采用饮水法后扫查 可与来自胃的肿块区分。
③左肾、肾上腺及腹膜后肿瘤均位于脾V后方， 无功能性胰岛C瘤则位于脾V前方，以此区别。
④脾V是鉴别诊断的界标。
壶 腹 Ca
一、超声表现 1、瘤体较小，位于胰头及下腔V右侧。 2、内部回声多为强回声，边缘不规则。 3、胰头正常，胰头内胆管扩张，管内可见肿瘤回
6、假性囊性自发性破裂时，病人突然腹痛，超声 显示囊肿变小，壁不完整及腹腔积液。
胰腺疾病的超声诊断
胰腺疾病的超声诊断实时B型超声、CT、MRI是无创显示胰腺的影像学检查，其中以超声法最为经济简便，是目前常规检查方法。
胰腺超声影像学检查主要在于(1) 确定胰腺内占位病变，并提供定性、定位诊断；(2) 了解胰腺内部结构及胰腺周围有无积液，帮助临床诊断胰腺炎及判断胰腺炎治疗效果。
正常胰腺声像图一．胰腺形态胰腺横切面时，呈蝌蚪形、哑铃形或腊肠形，边界整齐、光滑，纵切时，胰头呈椭圆形，胰体呈近似三角形，胰尾呈梭形或菱形。
二．胰腺内部结构胰腺内部呈均匀性细小光点回声，常稍强于肝脏回声，主胰管可显示，呈内径均匀、无饱满感的管道结构。
三．胰腺大小胰腺大小多采用切线测量法，一般胰头厚度小于2.5cm，胰体、胰尾小于2.0cm，主胰管内径1 ~ 2mm。
图3-3-1 正常胰腺，横切图3-3-2 正常胰腺，纵切胰腺疾病超声诊断一．急性胰腺炎(一) 声像图特征胰腺弥漫性均匀性增大或局限性增大，形态饱满，边界常不清楚。
胰腺内部回声明显减低似无回声暗区，主胰管显示不清或轻度扩张，如为坏死性胰腺炎常伴有胰腺周围积液。
(二) 临床意义超声根据声像图特征很容易诊断急性胰腺炎，但急性胰腺炎往往伴有胃肠道内大量积气，加之上腹部剧痛拒按，使胰腺显示困难而影响超声诊断。
对于轻度水肿型胰腺炎因其声像图更接近正常而给超声诊断带来困难。
(三) 鉴别诊断局限性肿大的急性胰腺炎需与胰腺癌鉴别。
二者单从声像图很难作鉴别诊断，但结合病史及淀粉酶检查可作出诊断。
急性胰腺炎与胃穿孔、肠梗阻等急腹症鉴别。
总体来讲，三者鉴别较难，但有时通过观察膈下游离体、节段性肠腔积液及胆总管扩张、结石来作鉴别诊断。
二．慢性胰腺炎(一) 声像图特征胰腺大小正常、轻度增大或缩小，胰腺边界不整齐，内部回声多增强，分布不均匀，常有不规则低回声或高回声团块。
主胰管呈囊状或串珠状扩张。
胰管内有时有增强回声，后方伴声影，为胰管结石。
如胰腺局部及周围出现无回声暗区表明有假性囊肿形成。

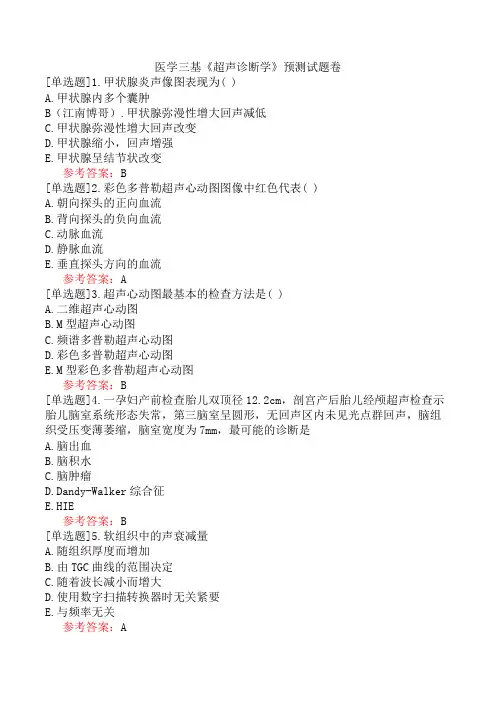

医学三基《超声诊断学》预测试题卷
医学三基《超声诊断学》预测试题卷[单选题]1.甲状腺炎声像图表现为( )A.甲状腺内多个囊肿B（江南博哥）.甲状腺弥漫性增大回声减低C.甲状腺弥漫性增大回声改变D.甲状腺缩小，回声增强E.甲状腺呈结节状改变参考答案：B[单选题]2.彩色多普勒超声心动图图像中红色代表( )A.朝向探头的正向血流B.背向探头的负向血流C.动脉血流D.静脉血流E.垂直探头方向的血流参考答案：A[单选题]3.超声心动图最基本的检查方法是( )A.二维超声心动图B.M型超声心动图C.频谱多普勒超声心动图D.彩色多普勒超声心动图E.M型彩色多普勒超声心动图参考答案：B[单选题]4.一孕妇产前检查胎儿双顶径12.2cm，剖宫产后胎儿经颅超声检查示胎儿脑室系统形态失常，第三脑室呈圆形，无回声区内未见光点群回声，脑组织受压变薄萎缩，脑室宽度为7mm，最可能的诊断是A.脑出血B.脑积水C.脑肿瘤D.Dandy-Walker综合征E.HIE参考答案：B[单选题]5.软组织中的声衰减量A.随组织厚度而增加B.由TGC曲线的范围决定C.随着波长减小而增大D.使用数字扫描转换器时无关紧要E.与频率无关参考答案：A[单选题]6.超声检查中常用的切面有( )A.矢状面B.横切面C.斜切面D.冠状面E.锥状切面参考答案：E[单选题]7.中度侧脑室扩张指其测量值A.1～3mmB.4～6mmC.7～10mmD.10～12mmE.>12mm参考答案：C[单选题]8.多普勒频移( )A.与反射体的速度成正比B.在脉冲多普勒系统中较大C.在声强极高时较大D.取决于所用探头阵元数E.连续波多普勒最大参考答案：A[单选题]9.下面哪种组织对超声传播阻碍最小( )A.肌肉B.脂肪C.肝D.血液E.脾参考答案：D[单选题]10.用于医学上的超声频率为( )A.<1MHzB.2MHzC.2.5～10MHzD.20～40MHzE.40MHz参考答案：C[单选题]11.超声波是如何发生的( )A.换能器的逆压电效应B.换能器的压电效应C.换能器向人体发送电信号D.换能器的热效应E.换能器的磁效应参考答案：A[单选题]12.具有较好时间分辨力的超声心动图是( )A.二维超声心动图B.频谱多普勒超声心动图C.彩色多普勒超声心动图D.M型超声心动图E.组织多普勒显像参考答案：D[单选题]13.二维超声心动图在什么切面可直接显示左冠状动脉主干和右冠状动脉近端( )A.左心长轴切面B.心底短轴切面C.心尖四腔心切面D.剑突下四腔切面E.胸骨旁四腔切面参考答案：B[单选题]14.超声检查时，下列哪组血管是胰腺的定位标志( )A.脾静脉、肠系膜上动脉、腹主动脉B.脾静脉、肠系膜下动脉、十二指肠动脉C.腹主动脉、肠系膜下动脉、肠系膜上静脉D.肠系膜上动脉、肠系膜下动脉、脾动脉E.十二指肠动脉、胃左动脉、脾动脉参考答案：A[单选题]15.一新生儿出生时四肢青紫Apgar评分为3分，抢救2小时后Apgar 评分为5分，该患儿经颅超声一般不会出现A.弥漫性脑实质回声增强，回沟消失，脑室腔变狭小B.脑室周围呈高回声区C.脑实质内散在的高回声区D.局限性大片高回声区E.脑实质内局限性低回声肿块，内可见丰富血流信号参考答案：E[单选题]16.目前临床上最常用的超声仪器是( )A.A型超声仪B.B型超声仪C.D型超声仪D.M型超声仪E.以上都不是参考答案：B[单选题]17.患者出现右上腹痛、发热以及白细胞计数增高，胆囊显示增大伴有回声增强的碎片，这可能提示为( )A.瓷状胆囊B.水肿胆囊C.胆囊积脓D.胆囊癌E.胆囊积血参考答案：C[单选题]18."豹皮样"回声结构是下列哪种疾病的超声表现( )A.乳腺纤维腺瘤B.乳腺癌C.脂肪瘤D.乳腺小叶增生E.副乳参考答案：D[单选题]19.男，54岁，超声发现膀胱内有一高回声肿块，呈菜花样，有一蒂与膀胱壁相连。
超声诊断学
第三章超声检查概论超声学是一门集医学、声学、电子工程技术为一体的综合性学科，随着电子技术的发展，其在医学方面的应用日益广泛，在现代临床领域中已占领重要地位。
第一节超声诊断原理及各型临床应用一、A型诊断法A型超声诊断法又称为示波法。
当声束在人体组织中传播遇到两层不同阻抗的临近介质界面时，在该界面上就产生反射（回声），每遇到一个界面就产生出回声，并在示波屏幕上以波的形式显示出来。
此法已淘汰。
二、B型诊断法（一）工作原理与A型基本相同，都是应用回声原理作诊断，即发射脉冲超声进入人体，然后接收各层组织界面的回声作为诊断的依据，不同的是B型是辉度调制显示，光点的亮度代表回声强度，并构成二维切面声像图。
医生根据声像图的形态作诊断。
（二）命名按回声强度命名：强回声、高回声、低回声（弱回声）、无回声。
按回声形态命名：光点、光团、光斑、光带。
按回声特征命名：牛眼状、靶环状、驼峰状、网格状、蜂窝状等。
（三）诊断基础分析超声图像应从以下方面进行：1．外形2．边界回声3．内部回声正常人体软组织的回声强度：骨骼＞筋膜＞肾窦＞胎盘＞胰腺＞肝脏＞脾脏＞肾皮质＞皮下脂肪＞肾髓质＞脑＞静脉血＞胆液及尿液。
病理组织的回声强度：结石或钙化＞纤维组织＞脂肪＞平滑肌＞淋巴结＞囊液及渗出液。
器官及肿块的内部回声由其内部结构的反射及微细结构的散射而来。
光点的粗细及多少大致可相对地反映组织微细结构的情况。
内部回声的均匀性因组织器官的不同而有很大差别。
良性肿瘤一般均匀，恶性肿瘤一般不均匀，胚胎性肿瘤常不均匀，组织发生局部出血、液化、坏死、纤维化时，也可产生不均匀回声。
4．血管分布及其血流参数5．后方回声6．毗邻关系7．活动度及活动规律8．生理功能表4-3-1 良、恶性肿瘤声像图特征比较良性光整均匀可增强无无恶性不整不均匀可有衰减可有可有三、M型诊断法M型超声诊断的原理与B型相同。
在B型图像上任意取一声束取样线，声束穿越的心脏各层组织界面随着心脏有规律地收缩和舒张而得到有节律性反射光点，并随水平扫描而形成相应的动态曲线，称为M型超声心动图。
超声诊断学之胰腺
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载超声诊断学之胰腺地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第十一章胰腺游宇光第一节正常胰腺超声表现1、正常胰腺呈蝌蚪形、哑铃形及腊肠形三种形态。
分为头、颈、体及尾四部分。
2、正常胰腺的边界整齐、光滑。
胰头稍膨大呈椭圆形。
向左后突出部呈锄头形称钩突，是胰头的一部分。
沿胰头斜向前方偏左，突然变窄，称胰颈部。
向左延伸绕过第1～2腰椎，在腹主动脉的前方称胰体。
继续向左延伸，胰腺逐渐变细，直至脾门称胰尾。
3、胰腺内部呈均匀细点状，其回声强度介于肝脏与肾窦之间，肥胖及老年人由于脂肪浸润及纤维组织增生的影响，而回声增高。
4、正常值：张缙熙教授综合国内外的胰腺测量值，提出一种比较实用的成人正常值。
即：正常胰头< 2.0cm，可疑增大2.1～2.5cm，增大>2.6cm；正常胰体、尾<1.5cm，可疑增大1.6～2.0cm，增大>2.1cm。
表14—1 正常小儿胰腺厚径超声测值(cm)引自夏焙，吴瑛主编.《小儿超声诊断学》.第一版.2001.304页.第二节胰腺疾病一、胰先天性异常病理特征先天性囊肿因胰腺导管、腺泡发育异常所致，多见于小儿，与遗传因素有关。
环状胰腺因胰腺在胚胎发育过程中，腹侧胰腺始基部，应随十二指肠旋转，与背侧部相合拢，而十二指肠向右侧退出，形成一包绕胰头的环。
如腹侧胰腺始基部未能随十二指肠旋转，而形成一带状胰腺组织环，部分或全部将十二指肠包绕，导致十二指肠受压引起梗阻，但结构为正常。
超声特征（1）先天性囊肿：胰腺实质中单个或多发的圆形或椭圆形无回声区，边界清楚，后壁回声增高。
多发密集的小囊肿往往不能显示其液性囊腔，仅表现为胰腺实质回声增高而不均匀。

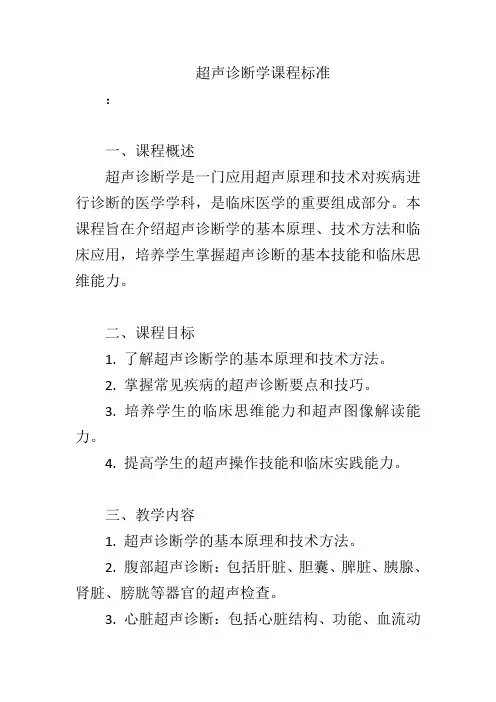

超声诊断学课程标准
超声诊断学课程标准：一、课程概述超声诊断学是一门应用超声原理和技术对疾病进行诊断的医学学科，是临床医学的重要组成部分。
本课程旨在介绍超声诊断学的基本原理、技术方法和临床应用，培养学生掌握超声诊断的基本技能和临床思维能力。
二、课程目标1. 了解超声诊断学的基本原理和技术方法。
2. 掌握常见疾病的超声诊断要点和技巧。
3. 培养学生的临床思维能力和超声图像解读能力。
4. 提高学生的超声操作技能和临床实践能力。
三、教学内容1. 超声诊断学的基本原理和技术方法。
2. 腹部超声诊断：包括肝脏、胆囊、脾脏、胰腺、肾脏、膀胱等器官的超声检查。
3. 心脏超声诊断：包括心脏结构、功能、血流动力学等方面的超声检查。
4. 妇产超声诊断：包括妇科疾病、产科胎儿发育等方面的超声检查。
5. 浅表器官超声诊断：包括甲状腺、乳腺、阴囊等浅表器官的超声检查。
6. 超声介入诊断与治疗：包括超声引导下穿刺活检、引流等操作。
四、教学方法1. 课堂讲授：通过课堂讲授，让学生掌握超声诊断学的基本理论和知识。
2. 实验教学：通过实验教学，让学生掌握超声检查的操作技能和图像解读能力。
3. 临床见习：通过临床见习，让学生了解超声诊断在临床实践中的应用。
4. 自主学习：通过布置作业、阅读文献等方式，培养学生的自主学习能力。
五、教学要求1. 掌握超声诊断学的基本原理和技术方法。
2. 掌握常见疾病的超声诊断要点和技巧。
3. 能够正确操作超声设备，并进行常见疾病的超声检查。
4. 能够准确解读超声图像，并作出正确的诊断。
六、考核方式1. 理论考试：占总成绩的60%，主要考核学生对超声诊断学基本理论和知识的掌握程度。
2. 实验考试：占总成绩的30%，主要考核学生的超声操作技能和图像解读能力。
3. 平时成绩：占总成绩的10%，主要包括作业、课堂表现、出勤率等方面的综合评价。
七、教学资料1. 教材：《超声诊断学》（第X 版），XXX 主编，人民卫生出版社。
2. 参考资料：《超声医学》（第X 版），XXX 主编，人民卫生出版社。
超声诊断-胰腺篇
[临床表现] ①发病前常有饮酒、饱食或高脂餐史、胆石症发作史。 ②急性腹痛是急性胰腺炎最突出的症状，也是最先出现的症状。 ③疼痛为持续性，逐渐加重，伴有胆石症者，则兼有右上腹绞痛，可伴后背及腰部牵涉痛。 ④此外有黄疸、发热、腹水、胸水、电解质紊乱、出血、皮下淤血斑及休克，甚至猝死。 ⑤消化道症状有恶心、呕吐、腹胀、肠麻痹。 ⑥实验室检查有血、尿淀粉酶增高。
急性胰腺炎
[超声检查] 1. 典型急性胰腺炎时胰腺呈弥漫性肿大，以前后径增大为主。个别胰腺炎为局限 性肿大，多见于胰头和胰尾。 2. 胰腺形态与边缘的改变，比大小更客观地反映胰腺的病理变化。
轻型炎症腺边缘整齐，形态规则；重型时边缘模糊不清，形态不规则，与周围 组织分界不清。 3. 内部回声 水肿型胰腺炎内部回声均匀/不均匀，多数回声明显减低，个别回声 增强或无变化；出血坏死型内部回声强弱不均，可有液化灶。 4. 胰管 轻度扩张或不扩张，当胰液外漏时扩张可消失或减轻。 5. 积液 可见于小网膜囊、肾前旁间隙、腹腔、盆腔、胸腔，最常见部位为小网 膜囊。 6. 胰腺脓肿 胰腺正常结构消失，内部呈不均匀混合回声是最严重的局部并发症 之一。
F
A
C
胰腺长轴切面
标志为：胰腺后方脾静脉长轴。 应显示：胰头、胰颈、胰体、 部分胰尾和主胰管。
经胰颈矢状切面
标志为：肠系膜上静脉长轴。 应显示：胰颈短轴、肠系膜上 静脉及其背侧的胰腺钩突部。
E
G
经胰尾矢状切面
标志为：脊柱左缘和左肾。 应显示：胃、胰尾、脾动静脉 和左肾。
超声诊断学
超声诊断学绪论2
第二节 超声诊断仪器与探头 的选择
一、超声诊断仪器的类别：B型，彩超 二、探头的种类与功能
超声诊断学绪论2
超声诊断学绪论1
超声诊断学绪论1
第三节 超声探测方法
（实验课）
超声诊断学绪论2
第四节 超声回声描述与 图像分析内容
超声诊断学绪论2
一、回声描述与命名
(Posterial Wall Enhancement Effect)
与深度增益补偿有关，在整体图 形正补偿，但其中某一小区衰减 特别小时，在此区的补偿过大， 成“过补偿区”，其后壁因补偿 过高而较同等深度的周围组织亮 得多，称为后壁增强效应。
六、声 影(Acoustic shadow)
在常规DGC正补偿调节后， 在组织或病灶后方所显示的 回声低弱甚或接近无回声的 平直条状区。声影系声路中 具较强衰减体所造成。结石、 骨骼。
2·f ·v ·cosθ fd =
c
fd ·c v=
2 ·f ·cos θ
fd: frequency shift
v: velocity of target
θ: angle
c: velocity of ultrasound
f: transmitting frequency
3．超声多普勒血流频谱
①可求心动周期上任一时刻的血流 速度，如收缩期峰值血流速度或舒 张末期血流速度。
（四）人体组织对入射超声的作用
1、散射：小界面对入射超声产生散射，显示细 小结构
2、反射：大界面对入射超声产生反射 3、折射：声束在不同声速组织中传播方向发生
改变
4、全反射：入射角大于临界角时（折射声 影）
如何认识超声检查
如何认识超声检查一、超声检查1、概念医学超声检查（超声诊断学、超声检查）是一种基于超声波的医学影像学诊断技术，使得肌肉与内脏器官包括其大小、结构以及病理学病灶可视化。
产科超声检查被普遍运用于妊娠时的产前诊断当中。
典型的诊断超声扫描操作采用的频率范围通常都在2至13兆赫之间，超声频率的选择是对患者探查深度以及影像的空间分辨率的折中。
2、应用超声诊断学是在20世纪才开始运用，所以其历史似乎并不悠久，但超声诊断学在如今的医学诊断学中，却有着独一无二的作用。
超声检查不仅能够在医疗当中起到诊断作用，还能够在治疗过程中起到引导作用(例如积液引流或者活检等)。
通常情况下都运用手持式探头在患者身上进行移动扫查，除此之外还会在患者身体上涂上一种水基凝胶，并且将会与探头之间发生耦合作用。
医学超声检查通常用于：眼科、妇科、产科、心脏科、消化科、血管科、内分泌科、泌尿科等。
二、超声检查的方法1、A型法A型法相对来说是比较常用的一种超声检查方法。
该方式主要是从示波屏上的波数、波幅以及波的先后次序等来判断是否出现病变。
通常被应用于诊断脑瘤、脑血肿、肝脾肿大以及肾盂积水等疾病。
2、B型法B型法的图形比较清晰直观，而且比较容易发现较小的病变，能够清晰地看到人体内脏的各种切面与图形。
此种超声检查方法对肝、脾、肾、胰腺、胆囊以及膀胱的多种病变能够及时地获得早期诊断。
3、M型法M型法通常会同时加入心电图以及心电图显示记录。
此种通常用于诊断各个类型的心脏病，例如心肌病、心包积液、风湿性瓣膜病、心功能测定、心房内粘液瘤以及各类先天性心脏病的手术前诊断与手术后随访。
4、多普勒超声法多普勒超声法是测定心腔内或血管腔血流的新方法，此种方法能够从体外测出血流的方向与速度。
多普勒超声法常常用于诊断静脉疾病、部分先天性心脏病以及多种四肢动等，例如动脉导管未闭、大血管转位等。
产科医生可以运用此种超声检查方式诊断并确定胎动与胎心。
5、扇型法扇型法不仅能够得到心脏各种切面的图象，还能够清晰地观察到心脏收缩与舒张时的真实表现，相比较而言，比M型法的观察加确切与细致。
胰腺的超声诊断 ppt课件
PPT课件
41
壶腹部癌
PPT课件 42
•
壶腹部癌超声表现主要有癌肿 本身的直接征象和由其引起的胆总 管下段梗阻的间接征象。
PPT课件
43
• 直接征像：扩张的胆总管末端可探及低回
声肿块。左侧为胰头，胰头无异常。右前 方为十二指肠第二部。部分肿块可突入胆 总管或十二指肠腔内，饮水后十二指肠腔 扩张，可显示肿块回声。肿块体积较小， 直径一般1.0－3.0cm，边界欠清晰，一般 为类圆形略呈分叶状、实性低回声团块， 少数可呈高回声。弱回声团块中心可有强 回声团，是其特征之一。
PPT课件
20
• •
2、彩色多普勒超声检查可无特殊改变。 3、超声内镜能更敏感地检出胰腺包膜不 规整。内部回声不均匀，细小钙化灶和结 石，以及胰管的串珠状改变。 （三）诊断 要点 慢性胰腺炎的声像表现与病变类型有 关。有价值的诊断指标为：胰腺结石、胰 管不规则扩张、胰腺边缘不整、内部回声 粗糙。
PPT课件 21
PPT课件
36
胰腺癌
PPT课件 37
胰岛细胞瘤声像图特征
• 胰岛细胞瘤声像图特征： • （1）功能性胰岛细胞瘤多发于体尾部，体 积较小，直径1－2cm，单发。声像图显示 胰体尾区类圆形实性低回声或强回声团块， 边界清晰。肿块稍大者内回声可粗大不均， • 中心伴坏死时可出现片状无回声区，钙化 可出现强光斑。主胰管一般无扩张。 •
胰腺的超声诊断
PPT课件
1
胰腺的解剖结构
• 胰腺的超声解剖：胰腺横贴在上腹部腹膜
后间隙，是一个无包膜的腹膜后脏器。胰 腺于正中线横跨第1~2腰椎的前方为形状狭 长的腺体。它的体表投影是：胰腺的上缘 相当于脐上10cm，胰腺的下缘相当于脐上 5cm。分头、颈、体、尾四部分。
《超声诊断学》
《超声诊断学》医学超声仪器组成及使用（讲稿）授课对象：2015年级临床医学本科医学影像方向授课时间：2017～2018学年度第二学期授课教师：游宇光一、教学目的与要求（一）掌握：1、超声探头的基本结构。
（二）熟悉：1、探头的类型。
（三）了解：1、B型超声主要功能键的使用和调节；2、多普勒超声的正确调节使用。
二、教学重点、难点重点：超声探头的基本结构。
难点：超声探头的基本结构。
三、教具或教学手段采用的教学方法1、通过课件，图文并茂，举例说明；2、特殊部分，动态图像，印象深刻；3、提问互动，精力集中，提高效果；4、联系实际，报告体会，培养兴趣；5、表格对比，重点板书，言传身教；6、实验见习，强化训练，掌握技能。
四、教学内容超声诊断仪是临床超声检查的工具，超声图像的质量取决于仪器的性能和功能。
充分认识仪器的特性并正确使用是获得最佳图像效果的重要途径。
本章介绍超声诊断仪的基本结构、超声探头的特性、成像的基本原理及如何正确调节使用仪器等。
对当今信息化时代的超声图像数字管理作简要的说明。
第一节超声诊断仪及其成像原理一、超声换能器及超声探头（一）超声波的发生为了取得所需要的诊断信息，必须向人体发射超声波，并将经组织界面反射回来的信息接收，转换成电信号。
能完成这种功能的器件就是超声换能器晶片。
1．压电材料超声探头的核心部件是压电晶体、复合压电材料或陶瓷复合压电材料，即换能器。
具有压电效应的陶瓷材料，如铬钛酸铅（PZT）。
近期已采用高分子聚合物材料作为超声探头的换能器，它具有很宽的频带、低阻抗、柔软易加工的特点。
陶瓷复合材料具有陶瓷机电耦合系数高、频带宽、易加工的优点。
2．压电效应当在压电材料两端加一压力，则在此材料的两个电极面上将产生电荷，将压力机械能换成电能，这种效应称为正压电效应；当在压电材料两端加一交变电场时，则压电材料将出现与交变电场同样频率的机械振动，将电能换成机械能，这种效应称为逆压电效应。
在超声成像过程中，发射超声波是换能器的逆压电效应，而接收回声信息则是换能器的正压电效应。
胆囊及胰腺超声诊断
9
胆囊结石超声表现
典型表现三大特征： ●胆囊腔内强回声团，形态稳定 ●强回声团后方伴有无回声带即声影 ●改变体位扫查，强回声团随体位改变而移动
整理课件
10
胆囊结石声像图
正常胆囊
整理课件
11
胆囊结石声像图
整理课件
12
胆囊结石超声表现
非典型表现： ●胆囊内充满结石：囊壁结石声影三合征，即“WES”
胆囊息肉声像图
整理课件
28
胆囊腺肌增生症超声表现
●胆囊腺肌增生症（adenomyomatosis of gallbladder）,也称腺肌瘤病
●好发于胆囊底部，病理表现为粘膜上皮及平滑肌增 生，其内可见淋巴滤泡样增生，粗大腺体呈小囊状， 其内合并胆固醇沉着
●分型：根据病变范围，可分为局限型，弥漫型及节 段型
整理课件
71
急性胰腺炎声像图
liver
直接征象
胰腺增大
胰腺回声减低
胰周液体
Normal pancreas
整理课件
72
急性胰腺炎声像图
间接征象
胰腺肿胀明显时， 可压迫胆总管、 主 胰管及周围血管
高位胆管癌USG：
● 肝脏肿大，回声增强，肝内胆管扩张显著， 伴行门静脉受压变窄 ● 沿扩张胆管追踪扫查，在被截断部可显示高 回声或等回声的球状或乳头状结节，肿瘤一般 较小 ● 胆囊及肝外胆管一般呈正常状态或不显示
整理课件
59
胆管癌超声表现
肝外胆管癌USG：
● 扩张肝外胆管突然截断，局部显示肿瘤病 变，呈乳头状或结节状，前者较大，与管壁 分界清晰；结节型多呈较小的肿瘤 ● 浸润型导管癌：扩张胆管内腔逐渐细窄或 呈鼠尾状，局部管壁增厚，回声增强 ● 弥漫型胆管癌：增宽的胆管腔内可见肿瘤 回声或管壁不规则增厚，肿瘤沿胆管腔浸润 生长
医学影像学的超声诊断学
医学影像学的超声诊断学随着医学技术和设备的不断进步，超声诊断在医学影像学领域中的应用越来越广泛。
作为一种非侵入性、无辐射、可重复性强的检查方法，超声诊断在疾病的早期筛查、鉴别诊断以及治疗过程中起着至关重要的作用。
本文将从超声诊断的原理、技术参数以及应用领域等方面进行探讨。
一、超声诊断的原理超声波是一种频率超过人类听觉范围的声波，其传播速度快、穿透力强。
超声波通过人体组织时，会发生声波的反射、折射和散射等现象，这些信号通过探头捕捉并经过处理后形成影像。
超声诊断的原理主要包括超声波的发射和接收、超声波在组织中的传播、回波信号的处理和图像的显示等过程。
二、超声诊断的技术参数超声诊断中的一些重要技术参数包括频率、脉冲宽度、增益、深度、探头类型等。
不同的疾病或组织需要根据不同的参数进行诊断，这需要医生根据临床情况和经验进行判断和调整。
频率决定了超声波的穿透力和分辨率，高频率适用于浅部器官或血管的检查，低频率适用于深部器官或肿瘤的检查。
三、超声诊断的应用领域1. 腹部超声诊断：腹部超声检查可以观察胃肠道、肝脏、胆囊、胰腺、脾脏等器官的形态和功能，对于肝胆疾病、脾脏病变以及肿瘤的鉴别诊断具有较高的准确性。
2. 心脏超声诊断：心脏超声检查可以观察心脏的大小、形态、收缩功能和瓣膜运动等情况，对心脏病的诊断和评估具有重要价值。
3. 乳腺超声诊断：乳腺超声检查可以帮助了解乳腺肿块的性质和分布，对于早期发现乳腺癌具有重要意义。
4. 神经超声诊断：神经超声检查可以观察神经系统的解剖结构和血流情况，对于诊断周围神经损伤、颅内肿瘤等疾病有较高的准确性。
5. 眼科超声诊断：眼科超声检查可以观察眼球和眼部病变的形态和血流情况，为眼科疾病的诊断和治疗提供重要参考。
四、超声诊断的优势与局限超声诊断具有非侵入性、无辐射、操作简便等优势，对于儿童、孕妇和老年患者尤其适用。
然而，超声波在穿透骨骼和气体时受限，这限制了其在某些部位和疾病的应用。
