电缆桥架类型分析 标准型号及设计选型
电缆桥架的型号和规格大全
电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。
一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。
电缆桥架规格和型号
电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。
就连我们平时居住的高层建筑也是要使用到电缆桥架。
那么今天我们就来讲解一下电缆桥架规格和型号吧。
桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。
它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。
它即适用于动力电缆的设备，也适合于控制电缆的敷设。
槽式电缆桥架：是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。
它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。
梯式电缆桥架：是根据国内外有关资料而改进规划的。
它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。
电缆桥架的规格和型号大全
电缆桥架的规格和型号大全在各种工程上，电缆桥架是被经常使用的。
生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。
以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。
电缆桥架的规格选择：1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。
6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。
电缆桥架型号：无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。
最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。
它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。
梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。
它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。
一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。
带孔托盘式电缆桥架:托盘式电缆桥架是半密封的，非常类似于槽型桥架。
具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。
电缆桥架分类及国家标准
电缆桥架分类及国家标准桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。
房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。
安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。
电缆桥架分类：常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。
这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。
1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。
2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。
3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。
电缆桥架国家标准薄厚：注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。
<100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm<150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm<400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm<600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm。
电缆桥架的规格和型号区别
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家电缆桥架的规格和型号区别电缆桥架泛指一款为防止高压电缆而延伸的商品，它是可以防止高压电缆在一切正常接电源运行的前提下不被外部環境和飘忽不定因素危害和毁坏，随后确保用电量、供电系统安全性。
电缆桥架由支撑架、托臂和机器设备配件构成。
电缆桥架能够在房子房屋建筑内独立安装，工业设备能够铺设在各种各样房子的房屋建筑和固定支架上，尽数零配件能够根据热镀锌处理，工业设备在屋子和户外都是有非常好的防腐蚀实际效果。
电缆桥架规格挑选1.复合环氧树脂电缆槽的总宽度和高宽比应按表选择，并应满足电缆真实充电率不超过相关技术标准的标准值。
电力电缆可使用40-50%，变频电缆可使用50-70%。
此外，还应保留10-25%的配方开发趋势产能。
2.各种类型的弯曲和装配规格应符合工程项目布置标准，并与桥梁相容。
3.支护和支护规格的选择应当按照桥梁规格、覆盖层数、跨度等标准进行。
并应考虑载荷的规定。
4.桥架横截面积的挑选见表桥架上高压电缆互联网中任一路线的较大全自动过电流量防止的额定电压值或整时间常数(A)桥架截面允许极小值(mm2)电缆桥架的型号为：1、高压电缆桥主要是支撑点和储放高压电缆的支撑架。
在工程项目上应用广泛，一般高压电缆是必需的，因此电缆桥架也变成必需的了，在建筑施工中具有非常大的功效。
2、托盘式电缆桥架是原油、化工厂、轻工业、通讯器材等层面运用普遍的一种。
它具备重量较轻、荷载大、造型设计美观大方、构造简易、安裝便捷等优势。
托盘式电缆桥架关键用以动力电缆的安裝，也合适于变频电缆的铺设。
3、梯阶式电缆桥架。
梯阶式电缆桥架是依据世界各国相关材料而改善设计方案的。
它具备重量较轻、低成本、造型设计独具一格、安裝便捷、排热、透气性好等优势。
关键用以直徑很大高压电缆的铺设，合适于高、底压动力电缆的铺设。
4、槽式电缆桥架。
槽式电缆桥架是一种全封闭式型电缆桥架。
电缆桥架的选择和选型注意事项
电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。
1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。
电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。
1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。
1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
其整体耐火性能应满足国家有关规范或标准的要求。
在工程防火要求较高的场所．不宜采用铝合金电缆桥架。
1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。
1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。
1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。
若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。
1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。
桥架选型手册
桥架选型手册一、概述桥架是电缆敷设的重要载体，用于保护电缆在管道中安全、可靠地传输电力和信息。
本手册旨在为读者提供有关桥架的选型、安装和维护等方面的指导，以确保电缆系统的稳定性和安全性。
二、桥架类型及特点1. 槽式桥架：适用于室内或室外环境，具有较高的防腐性能和防火性能。
其结构简单，易于维护，但占用空间较大。
2. 梯形桥架：适用于大跨度场所，具有较强的承载能力和通风性能。
其外观美观，但成本较高。
3. 托盘式桥架：适用于各种环境和电压等级的电缆敷设，具有良好的通风散热性能和承重能力。
其造型多样，可根据需求定制。
4. 大跨度桥架：适用于大空间场所，具有较高的承载能力和通风性能。
其造型独特，可有效降低噪音和振动。
5. 组合式桥架：将槽式、梯形、托盘和大跨度等不同类型的桥架进行组合，以满足不同场合的需求。
其灵活性强，适用范围广。
三、桥架选型原则1. 根据工程要求选择合适的规格尺寸，确保满足电缆敷设的要求。
2. 根据环境因素（如湿度、温度、腐蚀性物质等）选择耐腐蚀、防火性能良好的桥架材质。
3. 根据使用场合（如室内、室外、大跨度等）选择适合的桥架类型和结构形式。
4. 根据预算和工程周期等因素考虑桥架的成本和质量。
四、桥架材料与规格推荐1. 槽式桥架常用板材包括镀锌钢板和不锈耐蚀钢板等；横梁可选优质碳素钢或不锈钢。
推荐规格：宽度200～300mm，高度根据实际需要而定。
2. 梯形桥架通常采用镀锌钢板制作横梁，内外两侧可选用其他板材。
推荐规格：宽高比至少为2:1，以保证通风效果。
3. 托盘式桥架常见材质有冷轧钢板、铝合金板和高分子复合材料等；承重层厚度一般为20～50mm，具体视需求而定。
4. 大跨度桥架常采用轻质高强铝合金型材或预应力技术以减小跨度并提高承重能力。
建议跨度不超过15米，特殊情况应经过计算确定。
5. 组合式桥架可根据不同类型桥架的特点进行搭配组合，实现多功能应用。
常用的组合方式有槽梯结合、托盘与梯形结合等。
电缆托盘、桥架、梯架、线槽详细介绍,产品、设计与选型
众所周知，建筑电气电缆敷设所用的金属“槽盒”或“桥架”或“托盘”，各个规范的叫法五花八门，各个图集也没有统一名词用法，各个设计院或项目工程人员也是各有口语表达，没有一个固定的叫法，使得业内人员无所适从。
本文对“槽盒”、“桥架”、“托盘”等名词与对应产品进行了详细介绍，包括设计图纸表示方法与产品选用原则，并对其防火措施进行了介绍。
规范用词下面带大家浏览一下各有千秋的叫法，规范及名词使用如下：GB50054-2011《低压配电设计规范》用词：电缆托盘和梯架GB50116-2013《火灾自动报警系统设计规范》用词：线槽GB50217-2018《电力工程电缆设计标准》用词：电缆支架、梯架或托盘JGJ242—2011《住宅建筑电气设计规范》用词：金属线槽、桥架GB51348-2019《民用建筑电气设计标准》用词：槽盒、桥架、弱电金属线槽GB50311-2016《综合布线系统工程设计规范》用词：金属管槽GB51309-2018《消防应急照明和疏散指示系统技术标准》用词：槽盒GB55024-2022《建筑电气与智能化通用规范》用词：金属槽盒通过列举几本工程常用规范，可以看出每个规范都有自己的用词，那么这些所谓的桥架、槽盒、托盘、梯架是否都是同一类产品？是否仅仅是叫法不同而实际产品相同？是否每个名字都有对应厂家产品？实际产品下面我们就看一下业内厂家的产品介绍。
国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知，会帮助我们分辨各种名词所对应的产品。
金属梯架金属梯架水平弯通托盘式桥架托盘式桥架水平弯通槽式桥架槽式桥架水平弯通#3产品选用原则各种产品的应用原则是什么呢？不同产品有自己独特的应用领域？是的，正是由于应用原则和领域不同，才会产生出这么多不同名称的产品，下面具体介绍如下：梯式桥架，简称梯架非封闭式，重量轻，成本低，散热透气好，适用于低压强电非消防电缆、高压电缆。
托盘式桥架，简称托盘非封闭式，承载大，散热透气好，适用于低压强电非消防电缆、高压电缆。
电缆桥架的选型设计
电缆桥架的选型设计电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。
时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。
山东临沂筑兴管业，主要生产销售PE波纹管、线束波纹管、汽车用线束套管、PVC线管，以及代理销售“京生”牌金属软管、包塑软管；JDG钢管、电缆桥架、PVC排水管、尼龙扎带等及其各种配件。
下面就由山东临沂筑兴管业给大家介绍下电缆线桥架的选型设计。
电缆桥架的选型设计1、确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。
2、根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。
3、计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载GG总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位重量(kg/m) n1·n2·n3……nn为相同电缆根数G总<G允（电缆侨架的允许荷载参照荷载曲线图表）4、选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。
5、根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。
6、各种电缆在电缆桥架上的层次安排与层间距离。
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。
电缆桥架的规格和型号介绍
电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。
建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。
设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。
梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。
它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。
一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。
托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。
它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。
它不仅适用于电力电缆设备，也适用于控制电缆的敷设。
槽式电缆桥架：槽式桥架是一种全封闭的索桥。
适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。
它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。
阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。
槽式、托盘式汇线桥架具有防尘、防搅扰功能。
电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。
一般，挑选和购买桥架，只需求注意以下4个关键。
1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。
因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。
2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。
比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。
3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。
4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。
电缆桥架的规格和型号大全
电缆桥架的规格和型号大全
电缆桥是由支架、支架、手臂和配件组成，可安装在建筑物或管道上，是一种能够保护电缆免受外界因素影响，确保日常用电安全的建筑材料。
它们可以在地下停车场、购物中心、超市和其他地方看到。
电缆桥架型号：
1.托盘电缆桥架
托盘电缆桥架广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等面进行敷设电缆具造型美观、结构简单、安装便（散热、透气性）等特点。
2.梯级式电缆桥架
适用于力电缆要求适用于控制电缆敷设采用隔板进行同层电缆桥架敷设力电缆
控制电缆梯级、托盘电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐处理。
3.槽式电缆桥架
槽型电缆桥架是全封闭电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其高灵敏度系统控制电缆等。
电缆保护在严重腐蚀环境下有效。
槽式电缆盘的表面处理为静电喷涂、镀锌、热浸镀锌和镀锌再喷涂，用于同一环境的重腐蚀环境，应进行特殊防腐处理。
电缆桥架规格选择
1.复合环氧树脂电缆桥的宽度和高度应按照下表选择，并应按照电缆真实充电率
的规定值，不得超过有关标准规格，电力电缆应为40%-50%，控制电缆应为50%-70%，另加10%-25%的发展余额。
2.各种弯曲通道及附件均须符合工程条件，并须与桥梁配套。
3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4.桥梁截面的选择如下表所示。
桥梁电缆网络中任何线路的最大自动过流保护额定电流或设定值(a)桥梁截面的最小值(mm2)。
电缆桥架类型分析 标准型号及设计选型
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
电缆桥架规格及型号怎么选
电缆桥架规格及型号怎么选桥架是一款为维护保养电缆线而衍化的商品，是电缆线的维护保养壳，避免电缆线接到外部要素的毁坏。
关键由支撑架、托臂和安裝配件构成，电缆桥架关键种类能够分成梯式桥架、没孔托盘式桥架（槽式电缆桥架）、有孔托盘式桥架（金属托盘桥架）等。
电缆桥架可以单独设置，所有部件都需要通过热镀锌解决，可以设置在住宅建筑的室外。
还可以铺设在房屋建筑和管廊支架上。
在地下车库、加工厂工业厂房等很多露出电缆线必须被维护保养的供电系统自然环境都是看到桥架的应用。
电缆桥架类型介绍：镀锌桥架：镀锌桥架的原材料叫“冷镀锌轧板”。
冷镀锌轧板是将钢板经过化学清洗后放置入电镀液中（内含氧化锌），通电后锌分子被电离出来被附着在钢板的表面形成镀锌，再将冷镀锌轧板通过制作成型为镀锌桥架。
铝合金桥架：铝合金桥架桥架由铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大；铝合金电缆桥架表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力。
不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。
静电喷塑桥架：由镀锌桥架经过表面加工一层静电粉末喷塑而成，使得桥架表面光滑，亦可根据安装环境选择搭配颜色，有抗腐蚀、耐磨、防水和使用寿命长等性能。
防火烤漆桥架：是由镀锌桥架经过加工表面一层防火涂料生产而成，使得桥架耐热、耐水、耐腐蚀等性能。
热浸镀锌桥架：首先把原产品镀锌槽式桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中，使得桥架表面附着厚厚的锌层。
电缆桥架常用规格介绍：应用自然环境不一样，必须挑选的电缆桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。
一般，挑选和选购电缆桥架，只必须留意下列4个关键点。
1、挑选适合的结构特征电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。
因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。
桥架的选择标准
桥架的选择标准电缆桥架介绍：电缆桥架是一款用于维护电缆桥架的产品，它既能够维护电缆不被外界环境损坏，又可屏蔽电力传输中所发生的的磁场搅扰，然后确保供电和用电安全。
电缆桥架的组成主要有支架、托臂、装置附件等，桥架除了能够独立装置架起，也能够敷设在建筑物和管廊支架上，且桥架配件悉数均需求镀锌处理。
电缆桥架型号：市面常用的桥架型号：槽式电缆桥架、托盘式桥架、梯式桥架槽式电缆桥架：是归于全封闭的桥架，相似一个盒子相同维护电缆。
用于敷设计算机电缆、通讯电缆、高活络体系的操控电缆等。
它对操控电缆的屏蔽搅扰和重腐蚀环境中电缆的防护都有较好的作用。
梯式电缆桥架：外形类似于梯子，中心焊有横杆加固支撑具有重量轻、成本低、承受能力极强、透气性好等特色，一般适用于直径比较大的电缆和高、低动力电缆的敷设都会使用到。
托盘式电缆桥架：托盘式桥架是半密封型，它跟槽式桥架的姿态十分类似，它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。
既适用于动力电缆的装置，也适用于操控电缆的敷设更多桥架类型：以下是针对一些有施工要求或者安装要求所特别定制的桥架型号，给大家提供参考电缆桥架怎么选择？关于上述问题是大家在挑选桥架的时候比较棘手的问题，既要降低成本，又要选择符合安全标准且性价比高的桥架。
针对这个问题可以参考以下源自JB/T 10216-2013《电控配电用电缆桥架》中的电缆桥架环境适用推荐标准：电缆桥架主要材质分类：镀锌桥架：铝合金桥架：不锈钢桥架：电缆桥架主要表面处理分类：防火桥架：喷塑桥架：热浸锌桥架：电缆桥架常用规格：根据JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架常用规格如下图：以上便是桥架的选择标准的介绍，希望以上的介绍大家看完之后能对电缆桥架有更清晰的认识，在挑选桥架的时候不再犯愁。
电缆桥架结构形式及选用原则
1 .电缆桥架的结构形式（1）电缆桥架是梯级式、托盘式、槽式电缆桥架的总称，按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。
（2）按结构形式分为梯级式电缆桥架（简称：梯架）、托盘式电缆桥架（简称：托盘）、槽式电缆桥架（简称：槽盒）。
（3）梯架、托盘和槽盒各有优缺点；梯架具有良好的通风性能，但不防尘、不防干扰。
托盘、槽式具有防尘、防干扰性能，但散热性能较差。
（4）电缆桥架在民用建筑中主要用于明敷布线。
2 .梯级式电缆桥架（简称：梯架）梯级式电缆桥架它具有重量轻、成本低、安装方便、散热、透气好等优点，适用于直径较大电缆的敷设。
在工业与民用建筑中、通常用于明敷布线系统。
梯架选用原则如下：（1）普通电力电缆、通信电缆布线可采用梯架布线，但不可在的闷顶或吊顶内敷设;（2）除950℃、3h的矿物绝缘电缆外，750℃、1.5h的耐火电缆不可采用梯架布线；（3）在强弱电竖井内应优先考虑采用梯架。
3 .托盘式电缆桥架（简称：托盘）托盘式电缆桥架在工业与民用建筑中应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
既适用于较小直径的强电电缆的安装，也适合于弱电电缆的敷设。
工程中托盘有带盖和不带盖两种敷设方式，无盖托盘散热性能好，但落灰尘清扫麻烦，通常用于无尘或少尘场所，否则应采用带盖托盘。
托盘选用原则如下：（1）普通电力电缆、通信电缆布线可采用托盘布线，但无盖托盘不允许在闷顶或吊顶内敷设；（2）750o C>1.5h的耐火电缆可采用有盖托盘布线，但外壳要采取防火措施。
4,槽式电缆桥架（简称：槽盒）槽式电缆桥架是一种全封闭型电缆桥架，其概念上与盘架的区别是高、宽比不同，托盘浅而宽，而槽盒则具有一定的深度。
它最适用于敷设计算机电缆、通信电缆及控制电缆等发热较低的电缆布线。
金属槽盒布线可使弱电电缆免受强电线路的干扰，塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。
槽盒通常用于明敷布线系统，选用原则如下：（1）承载大电流的电缆不宜采用槽金布线，因其散热性能较差，要考虑电缆的降容系数；（2）成束电缆在吊顶内敷设时，应采用封闭式橘盒或托盘，以提高防火性能。
电缆桥架怎么选型号和规格
桥架作为一个支撑和安放电缆的支架，只要工程需要铺设电缆就会用到桥架。
无论是在机房、地下室、或者工业行业和安全性要求高的场所，都能看到桥架的运用。
桥架分很多种，大家知道怎么选择吗？
1、桥框架、槽及其支撑吊架应在腐蚀条件下使用耐腐蚀刚性材料制成。
或采用防腐处理，抗氧化处理方法应满足工程要求。
地位和持久性的应用。
铝合金电缆桥架应用于耐腐蚀要求较高或应用于酸洗的地方。
2、在具有防火应用的区段中，可以向电缆梯、托盘中添加耐火或耐火板、网和其它材料以形成开放或半封闭结构。
3、在工程设计中，桥架框架的布置应根据经济适用性、技术可行性、施工安全性等因素进行比较，以保证最佳的处理，同时也满足施工安装、养护和碾压的要求。
4、当水平放置时，桥架从空中的高度通常不小于2.5m。
一个小金属盖应该被珍藏在垂直低于1.8米从天空，除了当它被放置在一个电气室。
电缆桥架应铺设在层间或马道上，不超过2.5m。
桥架及其支撑吊架用防火涂料涂装。
消防员应能满足国家的要求，无论其规范或规范如何。
在消防安全要求较高的地方，不应采用铝合金电缆桥架。
5、电缆线路具有重要的电磁干扰障碍，或有保护性的外膜N，针对环境要求，如室外阳光、石油、腐蚀性液体、易燃性粉尘等，应采用无孔托盘电缆桥架。
6、在灰尘容易堆积的地方，应选择电缆桥架的盖板；在干部通道或马路对面的室外路段中选择盖板。
底桥框架应设置垫板或无孔托盘。
以上就是四川科桥电器设备有限公司为大家介绍的电缆桥架怎么选型号和规格的相关内容，希望对大家有所帮助！。
电缆桥架型号-电缆桥架规格..
电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。
这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为成效大体雷同，实在不然。
桥架〔ＣＴ〕与线槽〔ＭＲ，也有注标ＳＲ〕存在很大的差异，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大〔200×100到600×200), ://qiaojia-zj.1912china /，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差异较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。

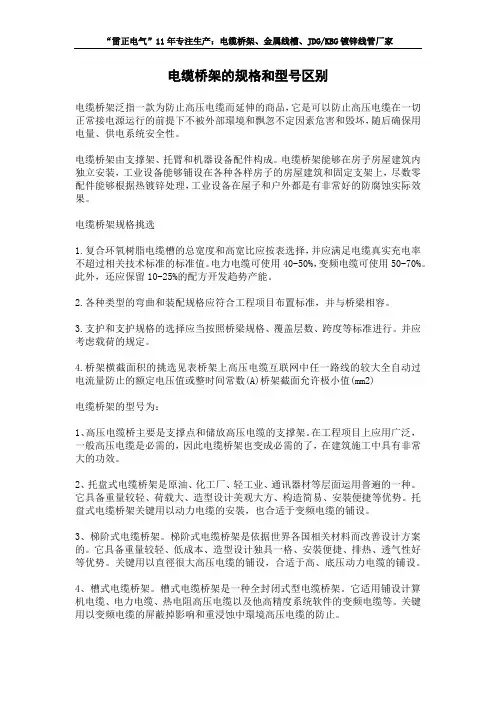

常用电线桥架规格尺寸表及选用方法
常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。
桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。
桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。
无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。
梯架:是由边和若干横档组成的梯形部分。
组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。
电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。
梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。
托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。
底部打孔，便于散热。

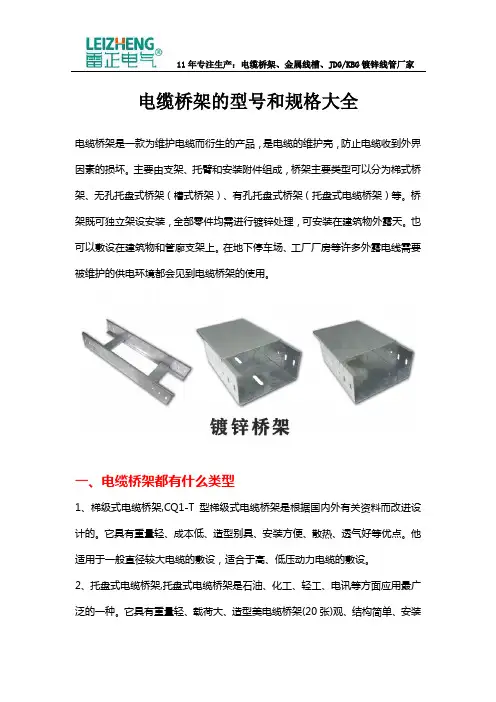

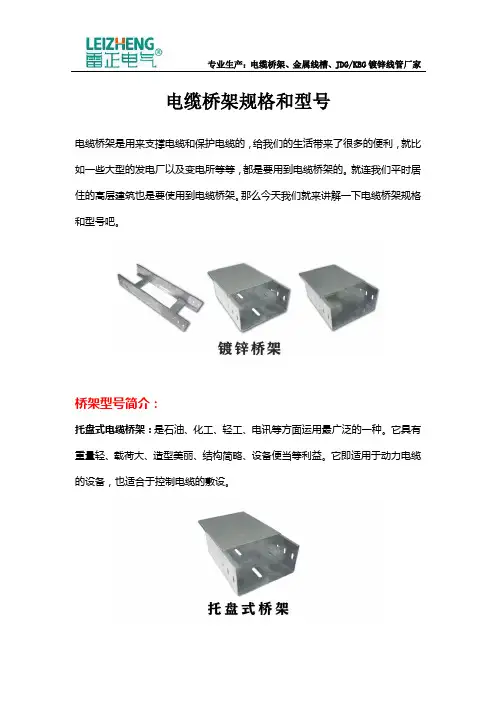

常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。
2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。
3.根据最大缆索总均布载荷值校核桥梁强度。
检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。
q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。
4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。
5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

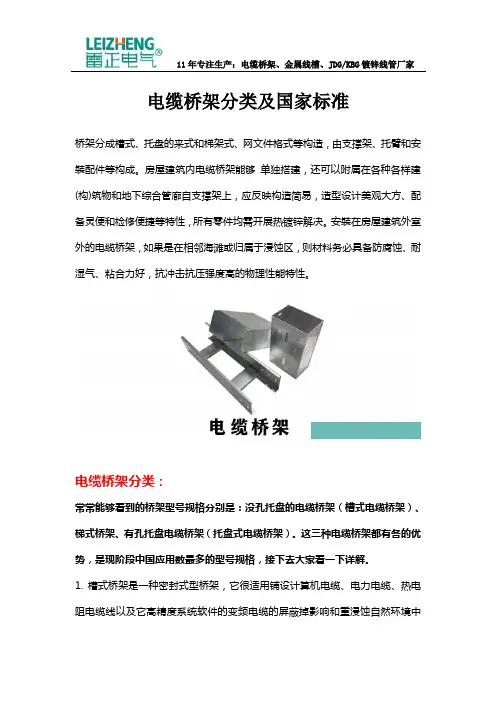

电缆桥架类型分析标准型号及设计选型用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
1）厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am ＞3mm厚度70am 局部55am 检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。
2）电镀锌或锌镍合金桥架主体≥12 am 附注（93）3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4）附着力——镀涂层对底材的粘合牢度热镀锌按附录B试验应不脱落5）电镀锌和锌合金按附录B试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。
4．光泽度防护处理的表面光泽应不低于60%。
检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。
5．耐盐雾性表面防护层应具有表4中规定的3级耐盐雾性。
6．制造精度1）桥架的长度极限偏差当长度小于等于2米时，极限偏差为±2mm，当长度大于2mm时，极限偏差±4mm2）桥架的宽度极限偏差当宽度大于400mm时，极限偏差为±4mm，当宽度小于等于400mm时，极限偏差为±3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V （标准中最粗级）7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。

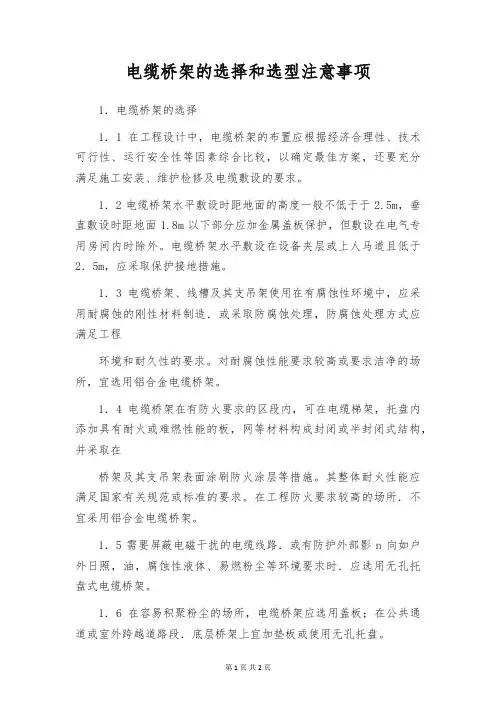

28、选择电缆桥架应注意的问题：1）电缆桥架按结构分：封闭线槽式、托盘式、梯级式、组合式。
2）按材质分：钢制普通电缆桥架、阻燃防火桥架、铝合金桥架、玻璃钢桥架。
在防火等级较高的建筑内优先选用阻燃桥架，在有腐蚀气体环境中优先选择玻璃钢桥架。
电缆桥架有直线桥架和各种角度的弯头、三通、四通等部件，在订货时需根据图纸走向实测实量，将直线槽及弯头、三通等部件品种规格、数量、吊支架规格水量列出明细表。
29、电缆桥架进场检查验收注意的问题：1）电缆桥架的品种、规格和数量必须与订货单一致，材质及其厚度应符合要求，一般桥架宽在300mm以上时，钢板厚度为1.5mm，桥架宽300mm及以上时钢板厚度大于或等于2mm，连接板厚度与桥架相同。
2）电缆桥架部件的品种、规格、数量是否与定货单一致，包括部位弯曲方向，桥架盖设置位置等是否正确。
3）电缆吊、支架品种、规格、数量是否与定货单一致，紧固附件是否正确。
4）电缆桥架连接板、紧固附件是否正确。
5）所有直线槽、部件、吊支架是否有机械损伤，金属材质的防腐是否均匀、完整、不流淌、不透底。
6）将进场直线槽、部件等现场式组装，检查连接缝是否均匀，且不大于1mm。
7）有防火要求的其消防备案回执应在有效期内，确保消防产品的质量合格可靠。
30、封闭母线的种类：1）按供电方式份：单相二线制，单相三线制，三相四线制，三相五线制。
2）按绝缘分：空气绝缘、缠涂高强绝缘材料绝缘3）按材质分：铜母线、铝母线31、封闭母线安装应注意的问题：1）封闭母线有直线（含开关），始端母线箱、变容接头等组成的，应按电力系统需要予以选用组合。
2）封闭母线宜安装在干燥、非腐蚀性主体的场所。
3）穿过楼板时应装设弹簧支架。
4）封闭母线安装应顺直，并且固定必须牢固。
5）封闭插接式母线每段母线对接前，绝缘电阻测试值不小于20MΩ ，合格后，才能安装组对。
32、电气竖井内布线应注意的问题：1）电气竖井一般适用多层和高层建筑内强电及弱电垂直干线的敷设，可采用金属管、金属线槽、电缆、电缆桥架及封闭式母线等布线方式。
2）竖井内应敷有接地干线和接地端子，其他无关的管道不应从竖井通过。
3）竖井内楼层间应做防火密封隔离，其竖井硬实耐火极限不低于1小时的非燃烧体，在每层均应设立维护检修门，并应开向公共走廊，竖井内留有不小于0.8m的操作维护距离。
4）防火密封隔离堵料、涂料应选用国家鉴定的定型产品，试验期限有效，宜由有资质的专业队伍施工。
5）电缆桥架楼板的预留洞，应考虑做防火封堵所必须的几何尺寸。
33、电气保护系统的保护范围有哪些要求：电气设备在正常情况下不带电的金属外壳，除另有规定者之外，均应该设有可靠的电气保护。
1）电动机、变压器及其他电气设备的底座金属外壳。
2）电气设备的传动装置。
3）室内、外变、配电装置的金属构架，操作手柄及靠近带电部分的金属围栏和金属门。
4）配电箱（盘）与控制操作台的金属外壳和框架以及装设有电器的门。
5）电缆的外皮及电力电缆接线盒、终端盒的外壳。
6）电力线路的金属保护管及其箱盒等。
34、常用的电气保护系统方式：1）TT系统：电气系统有一个直接接地点，设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极。
2）IT系统：电气系统的带电部分与大地间无直接连接（或有一点经足够大的阻抗接地），设备的外露可导电部分通过保护线接至接地极。
3）TN系统：电气系统有一点直接接地，设备的外露可导电部分通过保护线与该点连接。
TN系统有三种形式：TN-S系统：整个系统的零线与保护线是分开的；TN-C系统：整个系统的零线与保护线是合一的；TN-C-S系统：该系统在入户前零线与保护线是合一的，入户后零线与保护线是分开的，在220/380V三相四线制供电电流的电气系统中广泛应用。
35、接地电阻的测试方法和注意事项：一、测试方法：1、将仪表放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
二、注意事项：1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下鱼后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）10、当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。
36、带Π接箱的电气保护系统施工要求：带Π接箱的电气系统一般用于高层建筑或公用建筑，将接地装置的接地母线直接引至Π接箱处接到保护线的汇流排上，中性线的汇流排通过汇流排或导线接到保护线汇流排上做重复接地，Π接箱处所有保护线均接到保护线汇流排上，严禁接错或混接。
37、室内电气插座的安装要求：对室内插座安装有三个要求，1）安全，2）美观，3）使用方便。
1）托儿所、幼儿园、小学校插座距地面不宜低于1.8m，同一场所安装的插座高度应一致，低于1.8m的插座应采用安全型插座。
2）车间及实验室的插座高度距地面不宜小于0.3m，特殊场所暗装插座也不应低于0.15m，同一室内的同一高度插座的高度差不宜大于5mm，并列安装的相同型号的插座高度差不宜大于0.5mm。
3）落地插座应具有牢固可靠的保护盖板。
4）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接。
5）单相三孔、三相四孔及三相五孔插座的保护线均应接在上孔，插座接地端子不应与零线端子直接相连，接地或接零线在插座间不串联连接。
