万用表的设计与组装实验报告
万用表的设计与组装
万用表的设计与组装一、实验任务分析研究万用表电路，设计并组装一个简单的万用表二、实验要求1、分析常用万用表电路，说明各档的功能和设计原理；2、设计组装并校验具有下列四档功能的万用表：（1）直流电流档：量程1.00mA；（2）以自制的1.00毫安电流表为基础的直流电压档：量程2.5V;（3）以自制的1.00毫安电流表为基础的交流电压档：量程10.00V;（4）以自制的1.00毫安电流表为基础的的电阻档（X100）：电源使用一节1.5V电池；（5）给出将X100电阻档改造成X10电阻档的电路（不进行实际组装）；三、实验方案1、万用表原理测直流电流原理。
如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
测直流电压原理。
如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
测交流电压原理。
如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
2、实验方法的比较与选择3、仪器的选择与配套（系统误差分析）1）误差公式的推导2）仪器的选择4、测量条件与最佳参数的确定1）测量条件2）最佳参数四、实验步骤1、测定实验装置给定的微安表头的量程Io和内阻Rg;2、自制1.00毫安电流表；3、以自制的1.00毫安电流表为基础制作直流电压表；4、以自制的1.00毫安电流表为基础制作交流电压表；5、以自制的1.00毫安电流表为基础制作电阻表；6、利用实验仪器给定的变压器、二极管、电容、电位器，自制一个简单的可调电压直流电源，用于校准直流电流表的直流电压表；五、实验注意事项1、每个档位实验分设计、制作、校验三个部分；2、设计组装交流电压表时要考虑到表头是直流的，要测量交流信号就要对信号进行整流（全桥和半桥），要确定实际整流方法避免不必要的浪费；3、交流电压表给出的是有效值，但经过整流的交流信号反映在直流电流表上是平均值，因此要建立平均值与有效值的关系，以将表头指针的指示转换为有效值；4、电阻档设计制作X100档位的，要注意电阻档须有调零电阻，因此在设计组装直流电流表时就要考虑到设计制作电阻档的需要，将调零电阻预先放置在电流表内部。
万用表组装实验报告
万用表组装实验报告万用表组装实验报告引言：万用表是一种常见的电气测量仪器，用于测量电压、电流、电阻等电学量。
在本实验中，我们将学习如何组装一个简单的万用表，并了解其基本原理和使用方法。
1. 实验目的本实验的目的是通过组装万用表，了解其内部结构和工作原理，并掌握正确使用万用表的方法。
2. 实验材料本实验所需材料包括：- 万用表组装套件（包括表壳、表盘、电路板等）- 电线- 电池- 电阻器- 电压源- 电流源3. 实验步骤3.1 组装表壳首先，将表壳打开，将表盘和电路板固定在表壳内部。
确保它们牢固地连接在一起，并且表盘可以自由旋转。
3.2 连接电路将电线连接到电路板上的相应接口，连接电池、电阻器、电压源和电流源。
确保电路连接正确，并且电线牢固地固定在接口上。
3.3 调整表盘将表盘上的旋钮调整到合适的位置，以确保万用表可以测量不同范围的电学量。
根据实际需要，可以选择测量电压、电流或电阻。
3.4 测试电路使用已连接的电路进行测试。
根据需要，可以通过调整表盘上的旋钮来选择不同的测量范围。
确保万用表的探头正确接触测试电路，并记录测量结果。
4. 实验结果与分析通过组装和测试，我们可以得到电路中不同电学量的测量结果。
根据测量结果，我们可以计算电路中的电压、电流和电阻，并分析电路的工作状态和性能。
5. 实验注意事项在进行实验时，需要注意以下事项：- 确保电路连接正确，避免短路或断路的情况发生。
- 在使用万用表时，要小心操作，避免探头接触到带电部分，以免发生触电事故。
- 在测量电压时，要选择合适的测量范围，避免超出万用表的额定电压范围，以免损坏仪器。
- 在测量电流时，要注意电流的方向，确保电流通过万用表的正确位置，以免烧坏保险丝或电路板。
6. 结论通过本实验，我们成功地组装了一个简单的万用表，并学习了其基本原理和使用方法。
掌握了正确使用万用表的技巧和注意事项，为今后的电学实验打下了基础。
同时，通过测试电路中的电学量，我们可以进一步了解电路的工作状态和性能，为电路设计和故障排除提供了有价值的信息。
万用表的组装实验报告
4.组装万用表是，滑动开关的弹簧和钢珠不好安装。当时，我并不知道可以使用黄油来黏住弹簧和钢珠，于是，一边又一边的试，都没有成功。后来，经过老师的讲述，我明白安装这个部分时，需要使用黄油，一方面可以黏住它们，另一方面可以减少摩擦，使得滑动开关工作更加顺利。
课程中的各种焊接过程增大了我对电工电路实验的兴趣，奇妙的现象，带给我们惊喜的同时，也带给我们对其原理和方法的思考，进一步加强了我们对于理论课的学习渴望和需求！
2.对于元件穿错空焊接完成后才发现。在焊接第一个电阻的时候，我没有仔细观察焊盘上的标记样就很麻烦了，因为电阻体积很小，当剪断管脚后便很不好把握。所以，我之后在焊接原件时，都先仔细观察电路板后再进行焊接。
3.多余的焊锡散落在电路板上。我一次不小心把多余的焊锡滴在了电路板上，而后，没有采取正确的方法将它轻轻磕掉，而是继续用电焊将其融化，最后，使焊锡铺在了电路板的多处地方。这样既使电路板看起来很脏乱，也极有可能发生短路现象。所以，我之后的操作都非常小心谨慎，每次有多余的焊锡时，都轻轻磕下。
电工课结束后，我特意到中关村的电子元件市场逛逛，发现试验中所有要用的器件都可以买到，这激发了我对电工电路的热情，我想，以后，我会更加积极的参加各种竞赛来满足我的求知欲，并且更加完善我的电工电路知识和技术。
在课下，我也积极寻找机会到实验室对万用表电路板进行焊接、调试，以及美化。最终，我将电路板焊接完成，将所有元器件排列整齐美观，管脚长度适中且一致，不会发生短路现象。最后，我连接好电池，装好保险管，将万用表外壳组装好后，便进行了电压，电流，电阻，以及蜂鸣器的测试，测试结果，电压，电流，电阻误差小于0.02，蜂鸣器正常工作。
万用表的设计与组装实验报告
目录引言 (2)实验方案： (2)一：直流电流档 (3)二：直流电压档 (3)三：交流电压档 (4)四：电阻档 (4)实验内容 (5)实验步骤 (5)一：制作可调电压的直流电源 (5)二：制作量程1.00mA直流电流表并校验 (6)三：制作量程2.50V的直流电压表并校验 (7)四：制作量程10.0V交流电压表并校验 (8)五：制作×100挡的欧姆表并校验 (10)万用表使用说明 (11)参考资料 (11)万用表的设计与组装引言实验任务：分析研究万用表电路，设计并组装一个万用表。
实验要求：1．分析常用万用表电路，说明个挡的够功能和设计原理；2．设计组装并校验具有下列四档功能的万用表。
（1）直流电流挡：量程1.00mA；（2）以自制的 1.00mA电流表为基础的直流电压档：量程2.50V。
（3）以自制的1.00mA电流表为基础的交流电压档：量程10.00V。
（4）以自制的1.00mA电流表为基础的电阻档（×100）电源使用1.5V电池。
3．给出将×100电阻档改造为×10电阻档的电路。
主要仪器：表头，导线若干，电阻箱若干，万用表。
实验方案：用给定的表头通过与相应的电阻进行串并联可以组装成有直流电压、电流档的万用表。
通过整流滤波电路可以组装成有交流电压档的万用表。
该表头的内阻为R g ，满偏电流为I g 。
一：直流电流档表头满偏电流较小，不能直接测量较大电流。
因此需要小电阻分流。
分流电路如图（a ）。
设直流电流档的量程为I 。
并联电阻为R x 。
由欧姆定律的I g R g =I1R g +1R x………………………………………………………………...(1)(a)由公式（1）可以求得R x 的理论值是R x =I g R g I−I g二：直流电压档由于表头内阻较小，满偏电流也很小。
因此满篇电压也很小则需串联一个较大的电阻分压。
设直流电压档的量程为串联电阻为R y 由欧姆定律得U=I R y +U g ………………………………………………….(2) 其电路图如图（b ）GR x(b)则由式（2）可求得分压电阻的理论值是R y =U−I g R gI三：交流电压档必须先把交流电压转为直流电压再测其电压。
万用表组装实训报告
万用表组装实训报告
组装实训报告
一、实训目的：
通过本次实训，掌握万用表的组装和使用方法，了解电路测试的基本操作。
二、实训设备和材料：
1. 万用表：负责测量电压、电流、电阻等电路参数。
2. 电源：提供电压给被测电路。
3. 电路板：包括各种电子元件和连接线，用于组装电路。
三、实训步骤：
1. 组装万用表：
将电池或电池组插入万用表的电池槽内，确保极性正确。
将测试引线插入相应的插孔中，其中红色引线插入正极插孔，黑色引线插入负极插孔。
将万用表的旋钮旋转到合适的位置，进行相关测量。
2. 连接电路：
将电路板上需要测量的电子元件按照电路图连接起来，确保连接正确。
接地线连接到电路板上的地线上，确保电路的安全性。
3. 测试电路：
将万用表的测试引线分别接触到需要测量的电子元件上的引脚或电线上。
根据需要选择测量电压、电流或电阻的测量范围和功能。
四、实训结果与分析：
通过实际操作和测量，可以得到电路中的电压、电流和电阻的数值。
根据这些数值，可以判断电路的工作状态和性能是否正常。
如果测量数值与设计数值相符，说明电路工作正常；如果测量数值偏离设计数值较大，说明电路可能存在故障或元件损坏。
五、实训总结：
通过本次实训，我掌握了万用表的组装和使用方法，了解了电路测试的基本操作。
万用表是电子工程师和电子爱好者必备的工具，能够帮助我们准确地测量电路参数，保证电路的正常运行。
在以后的学习和工作中，我会继续运用万用表进行电路的测试和调试，提高自己的电子技能。
直流万用电表的设计与组装实验报告
直流万用电表的设计与组装实验报告一、实验目的本实验的主要目的是通过设计和组装直流万用电表，掌握基本电路原理和电路调试技巧，并提高对电路元件性能的认识。
二、实验原理直流万用电表是一种通用的电测仪器，可测量直流电压、直流电流、电阻等基本参数。
其原理是利用欧姆定律、基尔霍夫定律等基本电路定律，通过一些特殊设计和调整，使得仪表具有较高的精度和稳定性。
三、实验器材1. 直流万用表芯片2. 直流稳压器芯片3. 0.1Ω/1W 金属膜电阻4. 10Ω/1W 金属膜电阻5. 100Ω/1W金属膜电阻6. 1000Ω/1W 金属膜电阻7. NPN 晶体管 BC547B8. PNP 晶体管 BC557B9. LED 灯珠（红色）10. 贴片陶瓷电容：0.01μF, 0.1μF, 10μF, 100μF, 470μF, 1000μF11. 面包板、电线、万用表等四、实验步骤1. 按照电路图将电路元件连接到面包板上。
2. 将直流稳压器芯片和直流万用表芯片安装在面包板上，并注意引脚方向。
3. 通过万用表测量每个电路元件的阻值，并记录下来。
4. 接通电源，调整直流稳压器芯片的输出电压为5V。
5. 测试仪表的各项功能，如测量直流电压、直流电流、电阻等，调整校准电位器使其精度达到最优状态。
6. 安装 LED 灯珠，并测试其亮度和灵敏度。
7. 对整个仪表进行检查和调试，确保其正常工作。
五、实验结果经过多次测试和调试，我们成功地设计并组装了一台精度较高的直流万用电表。
该仪表能够测量 0-20V 的直流电压、0-200mA 的直流电流以及 0-10kΩ 的电阻。
同时，该仪表还具有 LED 指示灯和自动校准功能，在使用中非常方便。
六、实验总结本实验通过设计和组装直流万用电表，使我们更加深入地了解了基本电路原理和电路调试技巧。
同时，我们还学会了如何选择和使用不同的电路元件，以及如何进行电路的校准和调试。
这些知识和技能对我们今后的学习和工作都有很大的帮助。
万用表的设计与组装实验报告改装版-11页精选文档
目录引言 (2)实验方案： (2)一：直流电流档 (3)二：直流电压档 (3)三：交流电压档 (4)四：电阻档 (4)实验内容 (5)实验步骤 (5)一：制作可调电压的直流电源 (5)二：制作量程1.00mA直流电流表并校验 (6)三：制作量程2.50V的直流电压表并校验 (7)四：制作量程10.0V交流电压表并校验 (8)五：制作×100挡的欧姆表并校验 (9)万用表使用说明 (10)参考资料 (10)万用表的设计与组装引言实验任务：分析研究万用表电路，设计并组装一个万用表。
实验要求：1．分析常用万用表电路，说明个挡的够功能和设计原理；2．设计组装并校验具有下列四档功能的万用表。
（1）直流电流挡：量程1.00mA；（2）以自制的1.00mA电流表为基础的直流电压档：量程2.50V。
（3）以自制的1.00mA电流表为基础的交流电压档：量程10.00V。
（4）以自制的1.00mA电流表为基础的电阻档（×100）电源使用1.5V电池。
3．给出将×100电阻档改造为×10电阻档的电路。
主要仪器：表头，导线若干，电阻箱若干，万用表。
实验方案：用给定的表头通过与相应的电阻进行串并联可以组装成有直流电压、电流档的万用表。
通过整流滤波电路可以组装成有交流电压档的万用表。
该表头的内阻为R g，满偏电流为g g。
一：直流电流档表头满偏电流较小，不能直接测量较大电流。
因此需要小电阻分流。
分流电路如图（a）。
设直流电流档的量程为I。
并联电阻为g g。
由欧姆定律的g g R g= I1 R g +1g g (1)(a)由公式（1）可以求得g g的理论值是g g=g g R gI−g g二：直流电压档由于表头内阻较小，满偏电流也很小。
因此满篇电压也很小则需串联一个较大的电阻分压。
设直流电压档的量程为串联电阻为g g由欧姆定律得U=I g g+g g (2)其电路图如图（b）(b)则由式（2）可求得分压电阻的理论值是g g=g−g g R gg三：交流电压档必须先把交流电压转为直流电压再测其电压。
万用表的组装实验报告
万用表的组装实验报告
实验名称：万用表的组装实验报告
实验目的：
1.了解万用表的结构和组成部分；
2.学习如何正确地组装万用表；
3.掌握对万用表进行简单维护的方法。
实验器材：
万用表组装工具包、万用表零部件、电线剪刀、螺丝刀等。
实验步骤：
1.准备工作：清洁所有电器工具，并确保安全使用；
2.组装外壳：将万用表的上下盖和中间框架组装在一起，使用
螺丝刀固定；
3.组装电池盖：将电池盖固定在万用表上，并插入适当的电池；
4.组装端口和连接线：将端口和连接线按照正确的接线方法连
接到万用表；
5.测试是否正确：在真空管等可信的电路中测试万用表是否能
够正确地读取电气信号；
6.完善：检查设备的全部部分，如有破损请及时修补。
实验结果：
万用表十分精密，每一个零件都起着至关重要的作用。
在组装
完毕后，我们用万用表在真空管等可信电路中进行了测试。
测试
结果显示，我们组装的万用表正确地读取了电气信号，结果是准
确的。
通过本次实验，我们不仅学习了万用表组装的方法，还掌
握了对设备进行简单维护的技能。
实验总结：
组装万用表需要仔细记忆每个零件，在组装时要注意每个接口，确保连接正确。
在组装时也要特别小心，以避免配件丢失或损坏。
对于万用表的使用和维护，我们还有许多知识需要学习。
我们将
继续探索学习，以便更好地理解和使用这个关键的工具。
万用表组装 实验报告
万用表组装实验报告万用表是一种常用的电子测量仪器，广泛应用于电工、电子、通信、仪器仪表等领域。
本实验旨在通过组装万用表，了解其内部结构和工作原理，并掌握其正确使用方法。
1. 实验目的本实验的主要目的是通过组装万用表，加深对其内部结构和工作原理的理解，并掌握正确使用方法，为日后的实际工作提供基础。
2. 实验材料（1）万用表组装包：包括外壳、显示屏、旋钮、电路板等组件。
（2）螺丝刀、扳手等工具。
3. 实验步骤（1）打开万用表组装包，将各组件整理出来，检查是否完整。
（2）按照说明书的指导，逐步组装万用表。
首先将电路板安装到外壳内部，注意连接线的正确插入。
然后将显示屏安装到外壳上方，固定好。
最后将旋钮安装到外壳侧面，并确保其能够顺畅转动。
（3）组装完成后，使用螺丝刀和扳手等工具，逐个检查各组件的固定情况，确保没有松动。
（4）接通电源，打开万用表的开关，观察显示屏是否正常显示。
如果显示屏没有亮起，需要检查电路板连接是否正确。
（5）使用万用表测试不同电路或元件的电压、电流、电阻等数值，并记录下来。
在测试过程中，要注意选择合适的量程，以保证测量的准确性。
（6）实验结束后，及时关闭万用表的开关，断开电源。
4. 实验结果与分析通过组装万用表并进行实际测量，我们可以得到各电路或元件的电压、电流、电阻等数值。
根据这些数据，我们可以进一步分析电路的工作状态，判断元件的性能是否正常。
同时，通过比较不同条件下的测量结果，我们还可以得到一些有关电路特性的定量信息。
5. 实验心得体会通过本次实验，我对万用表的内部结构和工作原理有了更深入的了解。
组装万用表的过程中，我学会了如何正确连接各组件，如何检查固定情况，以及如何调试开关和显示屏。
在实际测量过程中，我也学会了选择合适的量程和正确操作万用表，以确保测量的准确性。
总之，本次实验不仅让我对万用表有了更深入的了解，还培养了我的动手能力和实际操作能力。
通过组装万用表和实际测量，我更加熟悉了电路的工作原理和性能分析方法。
组装万用表实训报告
组装万用表实训报告
实训报告：组装万用表
一、实验目的
1.掌握万用表测量电路基本知识；
2.熟悉万用表的结构及特点；
3.能够正确拆卸和组装万用表。
二、实验原理
万用表是一种端子固定口径较小的电能测量仪表，与被测电路连接后能直接指示被测电路电压、电流、电阻等参量。
具有通用性强、量程宽、精度高、使用方便等优点。
三、实验仪器
1.多用仪表（万用表）；
2.工具：螺丝刀、镊子、剪线钳等。
四、实验内容
1.了解多用仪表的组成部分，如表头、表前盖、绕线机构、转盘、接线端子等；
2.用螺丝刀从多用仪表的后盖上拆下并记下各个位置的螺丝；
3.打开表头，注意插头的摆放方向，详细观察组成部分；
4.用镊子拆卸表针，注意避免损坏；
5.拆卸绕线机构、转盘；
6.清洗组成部分，并用剪线钳修理损坏的引线；
7.根据逆向顺序组装多用仪表，注意每一步的细节。
五、实验结果
成功组装万用表，并进行了电路测试。
表头能够正常显示被测电路的电流、电压等参量。
六、实验总结
通过这次组装万用表的实训，我更深刻理解了多用仪表的结构及原理，并掌握了正确的拆卸和组装方法。
同时也加强了对电路测试的理解，提高了实验操作技能。
数字万用表组装实训报告
数字万用表组装实训报告
一、实训目的
本次实训的目的是让学生了解数字万用表的结构和使用方法，通过组装实践锻炼学生的动手能力和实际操作能力，培养学生的实际应用能力。
二、实训内容
1. 数字万用表的结构和原理
数字万用表是一种通用的测试仪器，能够测量电压、电流、电阻、电容、电感等电学参数。
数字万用表由直流电压测量电路、交流电压测量电路、电流测量电路、电阻测量电路、电容测量电路、电感测量电路等组成。
其中，直流电压测量电路和交流电压测量电路是数字万用表的核心部件。
2. 数字万用表的组装
数字万用表的组装需要按照说明书进行操作，具体步骤如下:
（1）打开数字万用表的外壳，将电路板放入外壳内。
（2）连接电路板和面板上的接插件，注意接口的方向和对应关系。
（3）将电池盒或电源线连接到电路板上。
（4）调整电池或电源线的电压，使数字万用表显示屏显示电压值。
（5）测试数字万用表的各项功能，如电压测量、电流测量、电阻测量、电容测量、电感测量等。
三、实训体会
通过本次实训，我深刻地认识到了数字万用表的重要性和使用方法。
数字万用表能够快速准确地测量电学参数，是电子工程师、电气工程师等从事电子技术行业的必备工具。
在实际操作中，我遇到了许多困难，如接口不对、电源电压不足等。
但是通过反复尝试和调整，最终成功地完成了数字万用表的组装和测试。
这次实训让我深刻地感受到了动手实践的重要性和实际操作能力的重要性。
总之，数字万用表的组装实训是一次很好的实践锻炼机会，能够提升学生的动手实践能力和实际操作能力，帮助学生更好地理解数字万用表的结构和原理，为以后从事电子技术行业打下坚实的基础。
万用表的组装 实验报告
万用表的组装实验报告万用表的组装实验报告引言：万用表是一种常用的电子测量工具，广泛应用于各个领域。
在本次实验中，我们将学习如何组装一台万用表，了解其内部结构和原理，并通过实际操作来验证其测量准确性和稳定性。
一、实验目的本实验的主要目的是学习万用表的组装过程，掌握其内部结构和原理，并通过实际操作来验证其测量准确性和稳定性。
二、实验器材和材料1. 万用表组装套件2. 钳子、扳手等常用工具三、实验步骤1. 准备工作：将实验器材和材料准备齐全，确保实验环境安全。
2. 组装表壳：根据说明书，按照顺序将表壳的各个部件组装在一起，确保连接紧密。
3. 安装显示屏：将显示屏连接线插入表壳内部的插槽中，并用螺丝固定好。
4. 连接电路板：将电路板插入表壳内，并将其与显示屏连接线连接好。
5. 安装旋钮和按钮：将旋钮和按钮插入表壳上的开口中，并用螺丝固定好。
6. 安装测量引线插口：将测量引线插口插入表壳上的相应位置，并用螺丝固定好。
7. 确保连接稳定：检查各个部件的连接是否稳定，确保没有松动或接触不良的情况。
8. 完成组装：将表壳的盖子盖好，确保整个万用表的组装工作完成。
四、实验结果与分析1. 测量准确性：通过使用已知电压、电流等标准信号，对组装好的万用表进行测量，比较测量结果与标准值的差异。
如果测量结果与标准值相差较小，则说明万用表的组装准确性较高。
2. 测量稳定性：在一段时间内，对同一信号进行多次测量，观察测量结果的稳定性。
如果测量结果变化较小，则说明万用表的组装稳定性较高。
五、实验结论通过本次实验，我们成功组装了一台万用表，并验证了其测量准确性和稳定性。
万用表是一种非常实用的电子测量工具，能够广泛应用于各个领域。
在今后的实验和工作中，我们可以准确地使用万用表进行电压、电流、电阻等各种电子参数的测量。
六、实验心得通过参与万用表的组装实验，我深刻理解了万用表的内部结构和原理，并对其使用方法有了更加清晰的认识。
在实验过程中，我学会了仔细阅读说明书，按照步骤进行操作，以确保组装的准确性和稳定性。
大学生万用表装配电子工艺实习报告（通用12篇）
大学生万用表装配电子工艺实习报告大学生万用表装配电子工艺实习报告（通用12篇）紧张而又充实的实习生活结束了，相信你积累了不少实习心得，这时候，最关键的实习报告怎么能落下！你想好怎么写实习报告了吗？以下是小编整理的大学生万用表装配电子工艺实习报告，欢迎阅读，希望大家能够喜欢。
大学生万用表装配电子工艺实习报告篇1一、实习目的1、熟悉和掌握电烙铁的使用方法。
2、通过万用表的组装实训，进一步熟悉万用表的结构、工作原理和使用方法。
3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺。
二、实习器材1、电烙铁、焊锡膏、焊锡丝、烙铁架。
2、MF—47万用表套件。
3、十字螺丝刀、尖嘴钳、剪刀。
4、电路实验箱、数字万用表。
三、实习概要1、元件清单2、安装顺序（1）安装前的准备工作①在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。
②电子元器件的引线成形，主要是为了使元件排列整齐美观、满足安装尺寸与印制电路板的配合要求等手工操作中主要用尖嘴钳或镊子将插装焊接的元器件引线加工成形。
③取出28个普通电阻，用数字万用表测量出各个电阻阻值并做好标记。
分别将读出来的电阻插到对应的28个电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错，将四个二极管也插到上面。
④将V 型电刷和后盖等零件放入工具箱中，取出MF—47线路板放在工作台上。
⑤烙铁头应保持清洁，并且镀上一层焊锡，新的烙铁使用前必须先对烙铁头进行处理，再通电加热。
将烙铁沾上焊锡在焊锡膏中来回摩擦，直至烙铁头上镀上一层锡，烙铁使用时间长久，烙铁头表面会产生氧化层及凹凸不平，也需先锉去氧化层，修整后再镀锡，如果烙铁头上挂有很多的锡，可在烙铁架中底座上抹去多余的锡，然后放在烙铁架上。
（2）万用表的安装过程①按照实验原理图将电阻器准确装入规定位置，要求标记向上，字向一致，尽量使电阻器的高低一致，焊完后将露在印制电路板表面多余引脚齐根去。
万用表的组装实验报告万用表组装_设计性实验报告
万用表的组装实验报告万用表组装_设计性实验报告导读：就爱阅读网友为您分享以下“万用表组装_设计性实验报告”的资讯，希望对您有所帮助，感谢您对 的支持!北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务................................................................................................. . (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求................................................................................................. . (4)1.分析常用万用表电路，说明各挡的功能和设计原理................................................ 4 2.设计组装并校验具有下列四挡功能的万用表 (4)3.给出将X100电阻挡改造为X10电阻挡的电路 (4)三.实验主要器材................................................................................................. ............................. 4 四.实验方案................................................................................................. . (5)1.测定给定的微安表头的量程I0和Rg。
..................................................................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。
万用表组装实训报告
万用表组装实训报告一、引言万用表是电工常用的仪器之一，能够测量电压、电流和电阻等多种电学量。
在本次实训中，我组装了一台万用表，并对其性能进行了测试和评估。
本文将详细介绍我在组装过程中的经验和心得，以及对万用表性能的分析。
二、组装过程1. 准备工作在开始组装之前，我首先查看了相关的资料和说明书，熟悉了万用表的各个部件和功能。
然后，我准备了所需的工具和材料，包括电子元件、电路板、焊台、焊锡等。
确保工作台整洁有序，以便于操作和管理。
2. 组装电路板我按照说明书中的电路图，依次将各个电子元件正确焊接到电路板上。
这个过程需要精确而细致的操作，保证焊接的质量和稳定性。
我在焊接之前，对电路板进行了清洁和防静电处理，以确保焊接之后不会出现故障。
3. 安装外壳和控制面板在电路板组装完成之后，我将其安装进外壳中，并固定好。
接着，我将控制面板和显示屏等部件连接到电路板上，并进行了测试和校准。
这一步需要小心谨慎，保证连接正确，并避免人为错误对万用表的性能产生影响。
4. 装配电池和电线为了让万用表能够正常工作，我安装了适配的电池并连接好电线。
同时，我还检查了电池的正负极是否正确连接，以避免意外的电路故障。
这个环节需要特别注意电线的固定和绝缘，以确保电路的安全性和可靠性。
三、性能测试与评估1. 电压测试我首先使用万用表进行了电压测试，测量了不同电压的电源和电路。
通过对比测量值和实际值，我发现万用表的测量精度较高，误差较小。
同时，我还测试了万用表在不同电压范围下的线性度和稳定性，结果表明其性能可靠。
2. 电流测试接下来，我进行了电流测试，测量了不同大小的电流值。
通过与其他测试设备的对比，我发现万用表的电流测量精度也较高，误差控制得较好。
此外，我还测试了万用表在不同电流范围下的响应速度和阻抗情况，结果符合预期。
3. 电阻测试最后，我进行了电阻测试，测量了不同电阻值的电器元件。
万用表能够准确地测量和显示电阻值，并且在不同阻值范围下的测量精度较高。
万用表的设计与组装实验报告
北京交通大学大学物理实验设计性实验实验题目：万用表的设计与组装学院班级学号姓名初次实验时间年月日指导教师署名万用表的设计及组装实验报告●实验任务剖析研究万用表电路，设计并组装一个万用表。
●实验要求1、剖析常用万用表电路，说明各档的功能和设计原理。
、2、设计组装并校验拥有以下四档功能的万用表：（1）直流电流档；量程；（2）以自制的的电流表为基础的直流电压档：量程；（3）以自制的的电流表为基础的沟通电压档：量程；（4）以自制的的电流表为基础的欧姆档（× 100）：电源使用一节；（5）给出将× 100 电阻拦改造成的× 10 电阻拦的电路（不进行实质组装）。
●实验方案（一）直流电流档（）：1、电路图：2、实验步骤：（1）用数字万用表丈量敏捷电流表内阻 Rg。
（2）连结如下图的电路。
（3）调理 R2 使得（ R1+R2）等于 Rg，调理 R1使敏捷电流表达到满偏。
（4）经过调理变压器读出几组不一样的数据，进行校验。
（二）直流电压档（）1、电路图：2、实验步骤;(1)连结如下图的电路图。
(2)经过计算得自制电流表需串连电阻 R3.(3)调理 R1 敏捷电流表达到满偏，数字万用表读数为。
(4)调理变压器读出几组两表的读数记录在原始数据记录纸上；画出校验图。
（三）沟通电压档（）：1、电路图：2、实验步骤;(1)连结如下图的电路。
(2)经过计算得 R4 阻值。
(3)调理 R1 使敏捷电流表达到满偏，数字万用表的读数为。
(4)调理变压器读出几组不一样的读数并记录在原始数据记录表上。
（四）电阻拦（× 100）：1、电路图 ;2、实验步骤;(1)连结如下图的电路。
(2)经过计算获得敏捷电流表满偏时的 R5 阻值。
(3)将正负表笔接到电阻箱上，经过改变电阻箱电阻大笑记录敏捷电流表上的读数。
（五）电阻档（× 10）设计方案1、电路图●注意事项1、注意沟通直流档的选择（AC沟通， DC直流）；2、注意二极管的方向不可以接反，不然简单造成短路或断路；3、检查完电路正确后再翻开电源。
万用表的设计与组装实验报告
目录引言 ............................................................................................................ 错误!未定义书签。
实验方案： ................................................................................................ 错误!未定义书签。
...................................................................................... 错误!未定义书签。
二：直流电压档 .................................................................................... 错误!未定义书签。
三：交流电压档 .................................................................................... 错误!未定义书签。
四：电阻档 ............................................................................................ 错误!未定义书签。
实验内容 .................................................................................................... 错误!未定义书签。
实验步骤 .................................................................................................... 错误!未定义书签。

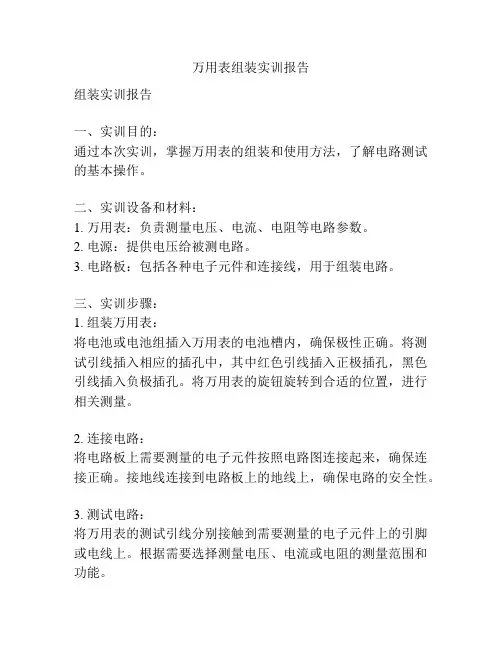

万用表的组装和调试实训报告
万用表的组装和调试实训报告一．万用表的组装和调试目的和要求万用表的组装和调试其目的是巩固和加深所学电子技术的知识，了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。
在上课的时候我们自己动手安装万用表，旗舰需要们们自己识别集成电路的电阻值，电容，电位器，二极管等等器件。
然后自己安装元件，动手焊接，组装和调试，知道最终做出一个可以在实际中使用的万用表。
在此过程中学会使用基本工具，比如尖嘴钳、剥线钳，还有电烙铁，焊锡，另外在实践中不可避免的会遇到各种问题，这可以培养我们的排查问题，解决问题的能力。
在学习安装万用表的同时，还要学会识别电路图原理，了解万用表的各个功能是通过什么原理来实现的，以此了深入解到曾经在课堂上学过各种元件电路模型的应用方法和误差。
在组装的过程中也要学会抓住细节精益求精，有条理的操作和分析问题。
二．Mf47的组成部分指针式万用表的型式很多，但基本结构是类似的。
指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成表头是万用表的测量显视装置，指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。
万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。
三．Mf47安装原理及准备工作1.整理元器件首先因该是根据产品盒内的说明书指示清点各个原件是否有缺失。
2. 电阻识别读数方法红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。

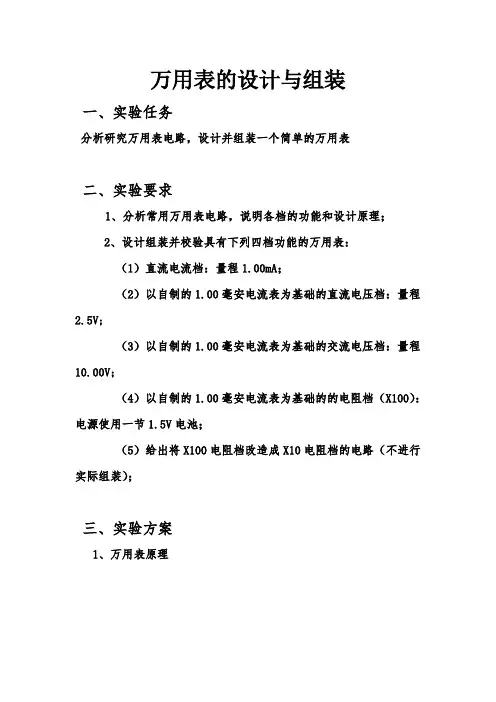

万用表的设计与组装
万用表的设计与组装一、实验目的1． 掌握数字万用表的工作原理、组成和特性。
2． 掌握数字万用表的校准和使用。
3． 掌握多量程数字万用表分压电路计算和连接。
二、实验设备万用表设计与组装实验仪、标准数字万用表。
(一) 万用表的设计与组装实验仪这一部分主要由分压电阻、分流电阻、分档电阻电路、AC/DC 转换电路、二极管与通断测试电路、待测交流电压电流、待测直流电压电流、三极管测量、数字显示表头（200mV 量程）等部分组成。
数显表头：数显表头是数字式万用表的重要部件，便携式万用表一般采用液晶显示式数显表头，本实验仪采用数码管显示数显表头，这两种数显表头的电路工作原理基本相同，只是所用电源、显示及其驱动方式不同。
数显表头内部有一个参考电压REF V ，通常也称作基准电压，当表头的输入端接入值为IN V 的被测电压时，表头的显示数N 由下式决定：REF IN V V N 1000=。
REF V 通常可取为1.000V 或100.0mV ，本实验仪去后者。
这样，如果mV V IN 4.123=，则1234=N 。
如果将右起第二位数码管的小数点点亮，则显示数就与所测电压值一致。
不同的测量档位，应点亮的小数点位置也应随之而变。
（二）标准数字万用表（用户自备） 用于校准设计组装的万用表。
三、实验原理1． 直流电压测量电路在数字电压表头前面加一级分压电路（分压电阻），可以扩展直流电压测量的量程。
数字万用表的直流电压档分压电路如图一所示，它能在不降低输入阻抗的情况下，达到准确的分压效果。
例如：其中200 V 档的分压比为：001.010*********==+++++M KR R R R R R R实际设计时是根据各档的分压比和总电阻来确定各分压电阻的，如先确定M R R R R R R 1054321=++++=总再计算200V 档的电阻：K R R R 10001.021==+总，依次可计算出3R 、4R 、5R 等各档的分压电阻值。
万用表电路的设计与组装
---------------------------------------------------------------最新资料推荐------------------------------------------------------万用表电路的设计与组装万用表电路的设计与组装王亮大连大学环化学院化工 101 10412041 指导老师：徐朋摘要：万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、交直流电压和电阻。
本次试验通过设计熟练掌握万用表的组成结构、原理，明确组成万用表的各种电路的优缺点，能根据给定的技术参数，主要是表头灵敏度、内阻、波段开关结构、各档量程要求等，选择合适的电路设计万用表线路，并检验电路。
关键词：万用表；设计组装；检验电路 1 . 实验部分 1. 1 实验目的（1）了解简单的万用表的简单电路. （2）计算出所有电阻元件的阻值，并进行组装. （3）对成功组装的万用表的准确度，电压灵敏度等性能指标进行测试 1. 2 实验原理 1. 2. 1 指针式万用表的简易电路及使用方法图 1 是简易万用表的实验电路。
电流，电阻电压等被测信号经过输入电路和变换电路后，变成微安级电流，再流经表头，使指针偏转，从而指示出被测量值。
该万用表有四种功能、八个档级。
档级的转换靠单级多位开关中单级触点位置的改变来实现。
B（-）点，接表头负极，是所有测量档的公共接点，通常1 / 7接黑色表笔。
A（+）通常接红色表笔，改变多位开关中单极的位置，可以选择所需的测量功能档。
1. 2. 2 万用表的几个重要参数 (1) 准确度万用表示值与被测量真值的一致程度称为万用表的准确度。
它反映了测量结果的基本误差的大小。
同一块万用表，不同功能档的准确度也不尽相同。
(2) 表头灵敏度万用表所用表头的满量程值 I g 称为表头灵敏度。
I g 一般为 9. 2 200 A 。
值越小，灵敏度越高，万用表的性能也越好。
