介电常数的测量

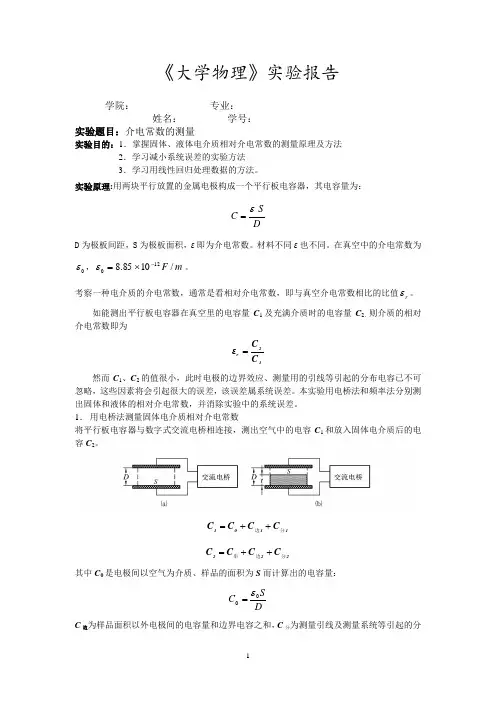

《大学物理》实验报告学院： 专业： 姓名： 学号： 实验题目：介电常数的测量实验目的：1．掌握固体、液体电介质相对介电常数的测量原理及方法2．学习减小系统误差的实验方法3．学习用线性回归处理数据的方法。
实验原理:用两块平行放置的金属电极构成一个平行板电容器，其电容量为：DSC ε=D 为极板间距，S 为极板面积，ε即为介电常数。
材料不同ε也不同。
在真空中的介电常数为0ε，m F /1085.8120-⨯=ε。
考察一种电介质的介电常数，通常是看相对介电常数，即与真空介电常数相比的比值r ε。
如能测出平行板电容器在真空里的电容量C 1及充满介质时的电容量C 2，则介质的相对介电常数即为12r C C ε=然而C 1、C 2的值很小，此时电极的边界效应、测量用的引线等引起的分布电容已不可忽略，这些因素将会引起很大的误差，该误差属系统误差。
本实验用电桥法和频率法分别测出固体和液体的相对介电常数，并消除实验中的系统误差。
1． 用电桥法测量固体电介质相对介电常数将平行板电容器与数字式交流电桥相连接，测出空气中的电容C 1和放入固体电介质后的电容C 2。
1101C C C C 分边++=222C C C C 分边串++=其中C 0是电极间以空气为介质、样品的面积为S 而计算出的电容量：DSC 00ε=C 边为样品面积以外电极间的电容量和边界电容之和，C 分为测量引线及测量系统等引起的分布电容之和，放入样品时，样品没有充满电极之间，样品面积比极板面积小，厚度也比极板的间距小，因此由样品面积内介质层和空气层组成串联电容而成C 串，根据电容串联公式有：(D-t)εt S εεtS εεt D S εt Sε εD-t S εC r r r r+=+-•=00000串当两次测量中电极间距D 为一定值，系统状态保持不变，则有21C C 边边=、21C C 分分=。
得：012C C C C +-=串 最终得固体介质相对介电常数：t)(D C S εtC εr --⋅=串0串该结果中不再包含分布电容和边缘电容，也就是说运用该实验方法消除了由分布电容和边缘效应引入的系统误差。
大学物理实验 介电常数的测量.doc

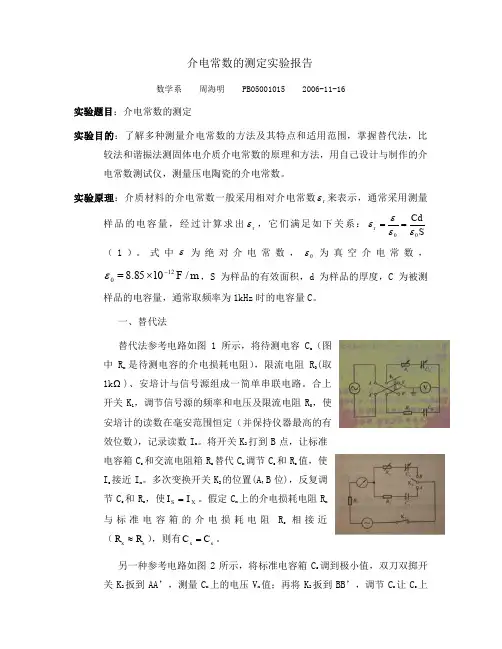

介电常数的测定实验报告数学系 周海明 PB05001015 2006-11-16实验题目：介电常数的测定实验目的：了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。
实验原理：介质材料的介电常数一般采用相对介电常数r ε来表示，通常采用测量样品的电容量，经过计算求出r ε，它们满足如下关系：SCd r 00εεεε==（1）。
式中ε为绝对介电常数，0ε为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
一、替代法替代法参考电路如图1所示，将待测电容C x （图中R x 是待测电容的介电损耗电阻），限流电阻R 0(取1k Ω)、安培计与信号源组成一简单串联电路。
合上开关K 1，调节信号源的频率和电压及限流电阻R 0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数I x 。
将开关K 2打到B 点，让标准电容箱C s 和交流电阻箱R s 替代C x 调节C s 和R s 值，使I s 接近I x 。
多次变换开关K 2的位置(A,B 位)，反复调节C s 和R s ，使X S I I =。
假定C x 上的介电损耗电阻R x 与标准电容箱的介电损耗电阻R s 相接近（s x R R ≈），则有s x C C =。
另一种参考电路如图2所示，将标准电容箱C s 调到极小值，双刀双掷开关K 2扳到AA ’，测量C x 上的电压V x 值；再将K 2扳到BB ’，调节C s 让C s 上的电压V S 接近V x 。
将开关K 2来回扳到AA ’和BB ’位，不断调节C s 和R s 值，使伏特计上的读数不变，即X S V V =，若s x R R ≈，则有s x C C =。
二、比较法当待测的电容量较小时，用替代法测量，标准可变电容箱的有效位数损失太大，可采用比较法。
大学物理实验介电常数的测量的讲义
固体与液体介电常数的测量一、实验目的:运用比较法粗测固体电介质的介电常数，运用比较法法测量固体的介电常数,谐振法测量固体与液体的介电常数(以及液体的磁导率)，学习其测量方法及其物理意义，练习示波器的使用。
二、实验原理：介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：SCdr 00εεεε==式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。
替代法：替代法的电路图如下图所示。
此时电路测量精度与标准电容箱的精度密切相关。
实际测量时，取R=1000欧姆,我们用双踪示波器观察,调节电容箱和电阻箱的值,使两个信号相位相同, 电压相同，此时标准电容箱的容值即为待测电容的容值。
谐振法：1、交流谐振电路：在由电容和电感组成的LC 电路中，若给电容器充电，就可在电路中产生简谐形式的自由电振荡。
若电路中存在交变信号源，不断地给电路补充能量，使振荡得以持续进行，形成受迫振动，则回路中将出现一种新的现象——交流谐振现象。
RLC 串联谐振电路如下图所示:图一：RLC 串联谐振电路其中电源和电阻两端接双踪示波器。
电阻R 、电容C 和电感L 串联电路中的电流与电阻两端的电压是同相位的，但超前于电容C 两端的电压2π ，落后于电感两端的电压2π，如图二。
图二：电阻R 、电容C 和电感L 的电压矢量图电路总阻抗：Z ==L V →-RV →回路电流：V I Z==电流与信号源电压之间的位相差：1arctan i L C R ωωϕ⎛⎫- ⎪=-⎪ ⎪⎝⎭找到RLC 串联电路的谐振频率，如果已知L 的值，就可以得出C 的大小。
2、谐振法测量电容谐振法测量电容的原理图见上图一，由已知电感L ，电阻R 待测电容C x 组成振荡电路，改变信号源频率使RLC 回路谐振，使得双踪示波器两个频道的波形相位相同，电阻上电压最大,则电容可由下式求出：L f C X 2241π=式中f 为频率，L 为已知电感，C x 为待测电容。
