英吉沙县艾古斯乡先米力防渗渠工程施工组织设计

英吉沙县艾古斯乡先米力防渗渠工程施工组织设计

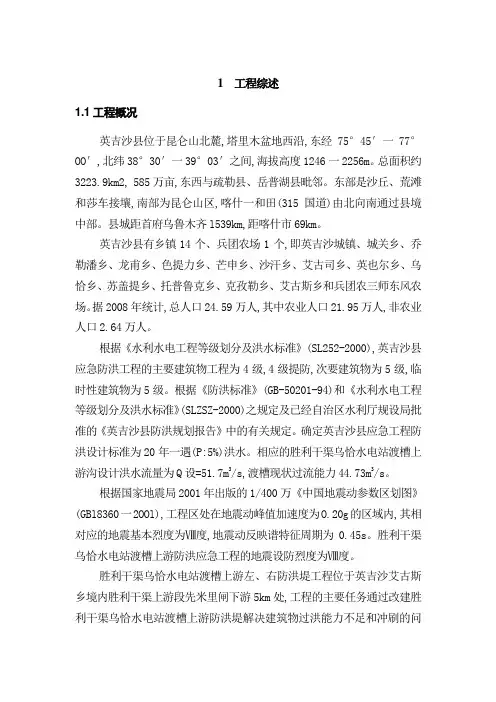

1、工程概况说明:
1.1工程概况
英吉沙县位于昆仑山公格尔峰东北麓,塔里木盆地西沿。

地理坐标为东经75°45'~77°03',北纬38°30'~39°03'之间,海拔高度在1212~2256米之间。

南、西、西北角与阿克陶县接壤,北与疏勒县、东北一角与岳普湖县、东与莎车县为邻。

东部是沙丘、荒滩,与莎车县接壤,南部为昆仑山区,喀什?和田315国道由北向南纵贯境中部。

全县东西长125km,南北宽70km,总面积约3223.9平方km。

英吉沙县隶属于喀什地区管辖,2004年全县共有13个乡,1个镇,171个村民委员会,885个居民小组。

全县总人口22.9166万人,其中:农村人口20.6009万人,城镇人口2.3157万人,在总人口中农村人口居多。

全县居住着13个民族,其中:维吾尔族有22.5166万人,占总人口的98.2%,汉族及其它民族0.4万人,占总人口的 1.8%,英吉沙县是一个传统的农业县,主要以种植业为主,主要种植小麦、玉、棉花等粮食作物和杏、巴旦木等经济作物。

英吉沙县艾古斯乡先米力防渗渠工程从康怕总干渠引水至下游的先米力村全长13.5km,本次防渗长度2.1公里控制灌溉面积5000亩,渠道设计引水流量1.0m3/s,加大流量1.25m3/s。

主要建设内容:渠道全断面现浇砼板衬砌,渠坡现浇砼板衬砌厚8cm,渠底砼板衬砌厚10cm。

渠道底宽0.5m,设计水深0.41~0.75m,渠深0.9~1.0m;内边坡系数为1:1.5,左岸堤顶宽设计为 4.0m,每隔50m设一道砼隔墙,Ⅲ级配,宽
0.25m,厚0.5m,砼强度等级C20,抗冻等级F150,抗渗等级W6。

砼板分缝上2cm 采用水泥砂浆,下8~6cm采用高压闭孔板分缝,缝宽20mm,渠堤压顶板和隔墙两边的分缝采用SBS油毡填塞。

需要新建节制分水闸5座,桩号为0+100,0+350,0+750,1+400,1+850,?洪口2座,桩号为0+700,2+050处,农桥1座,桩号为1+500处。

1.2水文气象和工程地质
1.2.1 气象
工程所在地为典型的大陆性干旱气候,降水稀少,蒸发强烈,空气干燥春季多大风天气。

本区多年平均降水量63.5mm,多年平均气温为11.4℃,极端最高气温40.4℃,极端最低气温-24.6℃,标准冻土深度为0.56m。

1.2.2、工程地质
引水支渠节水改造工程全长2.1km,控制灌溉面积5000亩,渠道设计流量1.0m3/s,工程规模为五级工程。

所在地处依格孜牙河中上游,土层岩性主要由粘质粉土及砂卵砾石组成,渠道两侧多为林地及耕的。

沿线地下水位埋深为大于20m。

渠道沿线地形起伏不大,地势平坦开阔,便于机械化施工,交通方便。

地震烈度为Ⅷ度。

1.3对外交通条件
工程位于英吉沙县城的西部的山前戈壁上,距县城25公里,有乡间简易公路与县城相连,距喀什市90km,交通状况良好,可通行各种车辆和施工机械。

引水支渠左岸4米宽的渠堤作为公路,能满足交通要求,工程施工时可通行各种车辆。

引水支渠节水改造工程能充分利用渠道两侧管理范围布置施工临时设施,
临时住房、料场、拌合机械、仓库布置在砼浇筑点附近,各施工点按工地不同情况分别布置施工场地。

1.4水、电、水泥及其它材料
A、施工用电:为保证工程顺利施工,施工用电为自备发电设备解决。

B、施工用水:施工用水就进农渠抽取沉淀使用,生活用水就近水厂拉水解决,以满足施工及生活用水要求。

C、水泥:由英吉沙县水泥厂采购拉运至工地。

水泥具有合格证、生产许可证、出厂证( 42. 5R普通硅酸盐水泥)。

D、其它材料:使用其它零星材料按规定地点自行采购运至工地,需有质量证明书、合格证书或征得发包人及监理人认可后使用。

1.5天然建筑材料
天然建材中砾石料和砂料从乌鲁克巴西砂石料场购买,平均运距10km。

渠道戈壁料从渠道右岸戈壁滩拉运,完全满足施工要求,挖掘机装、汽车倒运,拉运平均运距2.0km。

2、施工现场组织机构:
2.1、施工准备工作计划:
2.1.1在我公司接到业主中标通知书后,我方按投标书的施工组织设计,组织该项目的领导班子,项目领导班子在项目经理的带领下有条不紊的开展工作,从技术、物资、劳动力组织、施工现场、施工场外等进行最优的资源配备。

2.2技术准备:
2.2.1在总工程师的领导下熟悉审查施工图纸和有关的设计资料:
2.2.2在总工程师的领导下对施工现场进行调查分析研究:
2.2.3总工程师编制中标后祥细的施工组织设计:
2.3物资准备:
2.3.1建筑材料的准备,应根据施工图预算提供的工程各种材料的规格及用量, 根据施工进度计划表,有计划的进行讯价确定采购、运输及储存方案。

2.3.2施工机械设备,应根据施工组织设计的施工工艺和方案,确定施工机械的类型、数量、生产能力和进场时间, 对即将进场的施工机械设备,进行检修和保养,使施工机械设备的完好率达到100%,从而保证工程开工后施工机械设备的出勤率达到90%。

2.4劳动组织准备:
2.4.1建立施工项目经理部, 项目经理部在项目经理和总工程师的领导下,精心组织、精心施工、责任明确,充分发挥项目团队优势,以优质优量的目标实施本工程。

2.4.2确定各施工作业队和施工作业队长及施工组组长,合理的配置劳动力,对施工作业队的技工及普工进行思想教育和技术培训,使施工队伍的素质得到进
一步的提高,从而保证工程开工后顺利进行。

2.4.3施工现场组织机构框图:
3、施工总平面布置:
3.1场内外交通:
3.1.1、对外交通条件
工程区对外交通方便,到县城路面均为柏油路面。

路况条件好,对外交通便利,可满足各种施工机械的通行。

3.1.2场内交通
椐我方对施工现场考察,工程区有简易道路,施工期应加以整修。

路面宽4m左右,利用原地面,采用推土机推平即可。

3.2施工管理及生活营地
根据工程现场情况,项目部办公及生活用房在现场分一处搭建,布置在1+000处。

工程共部置4个施工作业队,每个施工作业队主体承担个自的施工任务。

土方开挖及填筑施工队、渠道砼施工队、建筑物施工队、其它施工队。

施工项目管理及生活营地布置见表3-2-1。

表3-2-1 施工项目管理及生活用房布置表
序
号名称建筑面积m2 位置备注
1 办公用房 30 现场营地自建砖房
3 职工宿舍 30 现场营地自建砖房
3 食堂 20 现场营地自建砖房
4 浴室 20 现场营地自建砖房
5 试验室 30 现场营地自建砖房
施工队及生活营地布置见表3-2-2。

表3-2-2项目部施工作业队及生活用房布置表
序
号名称建筑面积m2 位置备注
1 办公用房 20 现场营地自建营房
3 职工宿舍 200 现场营地自建营房
3 食堂 30 现场营地自建营房
4 浴室 30 现场营地自建营房
5 仓库 30 现场营地自建营房
3.3砼拌和系统
为满足砼施工的需要,布置两个砼拌和系统,分别布置在桩号:1+000处及3+000处,每个砼搅拌站占地面积360m2,包括砼搅拌站、水泥仓库、砂石骨料料堆场、钢筋加工厂、模板加工厂、综合仓库、供水塔、停车场等。

3.3.1砼搅拌站
为满足砼浇筑的需要,布置两个砼拌和系统,每个砼拌合站由1台JQ-250强制性砼搅拌机,单位生产砼半成品15m3/h台,蓄水池一个5m×5m×2m,高架水箱一个10立方 ,40kw-30kw柴油发电机组1台,7kw离心水泵2台组成。

附:渠道现浇砼及建筑物砼拌合站工程机械一览表:
序号机械名称单位数量备注1 砼搅拌机台 1 2 柴油发电机组台 2 60-40kw备用一台3 试模盒组 3 4 坍落桶个2
5 架子车台15
6 高架水箱个 1
7 自卸车台 3 3.5T8 磅称台 4 500kg
3.3.2水泥存储
水泥采用砖混结构仓库存储,水泥存储量100t。

每个水泥仓库建筑面积100m2,总占地面积为120m2,工程主要采用袋装水泥,普通硅酸盐水泥从英吉沙县水泥厂采购,运距30公里,汽车运输至施工现场存储。

3.3.3砂、石料堆场
工程砼粗、细骨料需外购,粗、细骨料均从乌鲁克巴西砂石料场采购至工地,平均运距10km,每个砼搅拌站砂、石料堆放场地布置在砼搅拌站旁边,总占地面积为180m2砂堆场占地80m2、5-20mm骨料、20-40mm骨料各50m2,各种骨料之间分别用砖墙隔开,避免不同粒径骨料混合。

骨料堆料场搭工棚挡雨遮阳。

3.3.4水塔
为了保证砼浇筑,加强砼养护,在砼拌和系统内布置一5m3蓄水池和一3m3的水塔,总占地面积20m2。

3.3.5施工辅助企业
3.3.5.1综合加工厂
本工程每个砼拌和站综合加工厂由钢筋加工厂、模板加工厂组成,其中:
(1)钢筋加工厂:钢筋加工根据工程进展情况,提前加工,均衡生产,以减少日加工强度。

加工厂内设值班室、工具房、加工车间、电焊房等,布置简易工棚20m2,占地面积50m2。

(3)模板加工厂:根据本合同工程施工特点,砼施工将以组合钢模板为主,特种模板及异形模板采用木模。

模板及木材加工总量相对不大。

厂区内仅设钢模堆
放区、木材堆放区和加工车间等。

厂内布置简易工棚20m2占地面积50m2。

3.3.5.2 金属结构堆放、拼装、加工厂
本工程金属结构工程量较小,单独布置金属结构场,占地面积20m2,另布置工具房、值班室等,搭建工棚50m2,金属结构加工堆放安置在加工场内。

3.3.5.3机械汽车停放保养场
机械汽车停放保养场由机械修配厂、汽车修理保养厂、机械停放场组成,建筑面积100m2,占地面积100m2。

3.3.6仓储设施:
3.3.6.1 综合仓库:
综合仓库由劳保、五金配件等仓库组成。

建筑面积30 m2。

3.3.6.2油库:
油库布置,放置1个10t油罐,另布置建筑面积30m2值班室,总占地面积30m2。

另考虑1台油罐车为设备移动加油。

3.3.7主要施工辅助企业布置情况详见表。

表3-3-7 主要施工辅助企业布置情况一览表
序号名称建筑面积
m2 占地面积
m2 备注
一砼拌和系统320 360 每一个
1 砼搅拌站20 20
2 砂石堆场180 200
3 水泥仓库100 120
4 水塔20 20
二综合加工厂140 230 每一个
1 钢筋加工厂20 50
2 模板加工厂20 50
3 金属结构厂20 50
三机械停放保养场100 100 每一个
四油库30 30 每一个
五综合仓库30 30 每一个
3.4风、水、电、照明和通讯系统
3.4.1 施工供风
本合同工程施工用风主要是清洗模板用风和清除砼仓面用风,用风量较大,采用三台3m3/min移动式空气压缩机供风。

3.4.2施工供水
3.4.2.1用水项目
本工程主要用水项目有砼拌制、养护用水,土方填筑洒水,土料加工用水,临时道路养护用水,生活用水等。

3.4.2.2用水量
根据经验公式和数据,计算各项目用水量,详见表3-4-2。

表3-4-2 主要用水项目用水表
项目单位最大耗水量备注
施工机械用水L/s 0.1
砼拌制L/s 0.2
砼养护冲毛L/s 0.3
填筑洒水L/s 0.2
办公生活区L/s 0.2
3.4.2.3供水布置
生活及生产用水均采用小型机井取水(施工现场自凿井),铺设输水管道至生活及生产区。

3.4.3 施工供电
3.4.3.1用电项目
本工程主要用电项目有砼拌和系统、砼浇筑、土方开挖、泵站、综合加工场,机械停放保养场,以及现场照明等。

3.4.3.2供电:
该工程施工用电采用30-60kw的柴油发电机组供电。

另配备一台10kw的柴油发电机组供照明用电。

3.4.3.3照明
本合同工程施工期间,室外照明将以高压汞灯、碘钨灯为主;室内照明将以日光灯、白炽灯为主。

3.5通讯
在办公区及现场值班室各配备1部移动电话,另配备部移动电话,10对对讲机,以满足施工过程中内外通讯的需要。

3.6碴场规划
3.6.1弃碴场
外弃渣场业主指定,配备1台220型推土机、1台反铲负责弃料场的平整,以
及弃碴场外侧边坡的修整等。

弃碴场将派专人负责规划、指挥、维护,在进行工程开挖时,应将可利用渣料和弃置废渣分别运至指定地点分类堆存,应严格按照监理人批准的施工措施计划所规定的堆渣地点、范围和堆渣方式进行堆存,应保持渣料堆体的边坡稳定、并有良好的自由排水措施,对监理人已确认的可用料在开挖、装运、堆存和其他作业时,应采取可靠的保质措施,保护该部分渣料免受污染和侵蚀,不允许在开挖范围的上侧弃土,必须在边坡上部堆置弃土时应确保开挖边坡的稳定,并经监理人批准。

3.7其他设施
3.7.1 消防设施
本合同工程实施时,将在仓库、施工辅助企业区、备用发电机房、油库、办公生活区等配备适量的干粉及泡沫灭火器和沙箱。

3.7.2 各种信号的设置
在工区内设置一切必需的信号装置,这些信号包括:标准道路信号、报警信号、危险信号、控制信号、安全信号、指示信号,以及其他监理指示需设立的信号。

4、施工方案:
4.1土方工程的施工:
4.1.1土方的施工工艺:
施工测量放线→履盖层清除(包括土料场) →机械开挖土方→机械分层碾压回填土方→人工整修边坡→分段分层质量自检→报监理工程师审批→进行下一道工序施工。

施工测量:
①、施工现场测量:
②、技术标准和规范
1GB/T 17942-2000 《国家三角测量规范》:(2)GB 12897-91 《国家一、二等水准测量规范》(3)GB 12898-91《国家三、四等水准测量规范》(4)SL 52-93 《水利水电工程施工测量规范》
③、施工控制网加密测量
根据业主提供的首级平面施工控制点和高程控制网,结合本工程施工测量的需要,在施工区域布设施工测量加密控制网。

平面控制加密网以首级网点业主提供的首级平面施工控制点作为起算边,
布置设四等三角网,作为施工测量控制网,每条排水渠全网共设30个点,用3mm+3ppm?D的测距仪进行测量。

三角高程控制点在业主提供的高程控制点的基础上,在左右岸各布设了1条光电测距三角高程附合导线,精度等级为四等。

外业观测和内业计算均按相应等级的技术要求执行。

控制网点布置在牢靠不易被破坏的地方,埋设钢筋砼标墩,标墩结构见4-2。

顶部埋设强制对中不锈钢标盘,标墩建好稳定后即进行观测。

施工区原始地形测绘根据工程施工范围,在各项工程施工开工前按规范实测原始地形图,测绘比例尺选择为1:500,测量前及时通知监理工程师,以便监理工程师安排旁站监督或其它检查方式。

原始地形图测绘完毕后及时报送监理工程师审查认可。

原始地形图经监理工程师认可后,及时绘制原始横断面图,横断面的布置依照设计图的布设方式在设计断面间加密布置。

断面中心桩间距按工程结构特征和地形变化情况在5m~30m之间选择。

实测原始地形线剖绘完成后,再依据甲方提供的原始地形图剖绘出相应的勘测原始地形线,对两条地形线进行认真分析比对,并将比对计算的结果及时报送监理工程师审查。

④、主要仪器设备配置
施工测量主要仪器设备配置如下:
施工测量主要仪器设备配置表
仪器名称型号精度单位数量备注
全站仪 TCM1800 ±1±3mm+3ppm 台套 1 A配置
水准仪 NA3 ±0.7mm/km 台套 5
经纬仪台套 5
对讲机健伍 5km,430-470MHz 对 6
4.1.2土方施工机械的配备:
根据该工程土方开挖及土方填筑强度,项目部给土方施工作业队配备:CAT1.2立方挖掘机1台,103kw推土机2台14T振动碾1台,L600洒水车1台,7kw离心水泵1台。

4.1.3渠道土方开挖及填筑的施工组织:
本标段渠道土方作业工程量较大,渠线较长、机械设备多、施工时须有周密的施工组织计划,为避免施工相互干扰,延误工程进度,为保证工程质量,渠道土方施工采用流水作业。

项目部组建一个土方施工作业队,每个土方施工作业队共分三个施工作业组,第一施工作业组为土方清淤开挖组,第二施工作业组为弃料处理,第三施工作业组为清基捡底修整边坡组。

然后组织相应的专业施工作业组依次进入各工段施工,这样对同一工段而言,各专业施工作业组按工序依次连续施工,对各专业施工作业组而言,依次不停地在各工段完成固定的专业工作,其结果是实现了施工专业化,有利于工人熟练程度的提高。

同时各工段施工任务明确,制定计划直观,各工段并都有专业施工队使用固定的施工机具,从而保证施工进程中人、机、地三不闲,避免了施工干扰,有利于渠道土方施工作业多、快、好、省安全地进行。

4.1.4渠道土方的开挖:
渠道土方开挖前施工技术员,应对渠轴线、高程、中心线、边线进行复测,并绘制渠道土方开挖及填筑纵横断面图,在渠道的中心线、内外边线每25米插上醒目的彩旗,以示机械手准确的推土和挖土,沿渠纵轴线每隔25-50m做一标准断面控制土方挖填,用于指导土方挖填的施工。

施工技术员对开挖的渠轴线、高程、中心线、边线随时进行复测 ,禁止超挖现象发生,推土机推土和挖掘机挖土应留30cm的保护层,防止原始基层饶动。

保护层的开挖采用人工清基、检底、边坡整修,人工整修应满足施工设计要求的坡度和平整度。

4.1.5渠道土方的填筑:
渠道土方填筑,采用推土机推土,挖掘机及振动碾配合施工的施工方法,借方填筑的土方根据现场实际情况在所给定的土料场拉运土料,采用推土机推土,振动碾碾压的方法施工,铺土厚度每层为30公分,铺土宽度应大于设计渠堤宽30cm,确保压实修整后的渠堤满足设计要求,推土机铺土时需人工跟班作业拣集草根和杂物。

渠道土方填筑关键是保证土料的最佳含水率,土料含水率小于最佳含水率需进行洒水,使填筑土料达到最佳含水率时方可进行碾压。

渠道填方采用推土机铺土振动碾碾压,碾压采用14T的振动碾进行错距法压实,碾压方向平行渠纵轴线方向行驶,碾迹搭接压实宽度不小于0.3-0.5m,碾压速度控制1-2档速,使压实后的土料厚度为20cm。

渠堤填筑前应做碾压试验从而确定碾压参数,使之达到设计干容重要求。

在渠堤分段横向接缝的接合坡度不应小于1:4,高差不大于3m,接缝应削至合格层上,渠堤分段纵向每30cm高用人工挖阶梯层,便于新老土结合。

渠道土方填筑完毕后须对其进行泡水,以此来降低渠道的盐碱度,增加渠道的密实度及稳定性。

渠道泡水完毕后方可进行边坡修整及渠底清基,边坡整修和渠底清基分两次施工,第一次边坡整修和渠底清基,根据测量确定渠道高程、纵、横轴线拉线放
样,采用挖掘机边坡整修和渠底清基。

第二次边坡整修和渠底清基,根据测量确定渠道高程、纵、横轴线拉线放样,采用人工边坡整修和渠底清基,应对整个堤内外坡和堤顶进行修边整理,人工按照标准断面拉线依次清坡,使修整后的堤面几何尺寸完全达到设计标准。

4.1.6建筑物土方开挖:
根据测量定出开挖范围和深度后,采用88KW的推土机和反铲挖掘机进行覆盖层清理,清理植被和表土,弃渣按监理人指定的位置堆放。

土方开挖均采用1~1.2 m3挖掘机开挖推土机送土和人工开挖相配合的施工方法,开挖自上而下分层开挖,施工中随时作成一定的坡势,以利排水,边坡采用人工削坡。

机械开挖时禁止超挖现象发生,挖掘机挖土应留30-50cm的保护层,防止原始基层饶动。

保护层的开挖采用人工清基、检底、边坡整修,应满足设计要求的坡度和平整度。

4.1.7建筑物土方填筑:
建筑物的土方填筑,采用推土机与人工相结合的施工方法,推土机送土料人工铺土平土,铺土厚度为30cm一层,采用2.8kw的蛙式打夯机及平板夯分层夯实, 使之达到设计干容重要求。

4.1.8土方施工的质量控制:
施工质量检查和控制是渠堤安全的重要保证,它贯穿于渠堤施工的各个环节和全过程,该工程的质量检查和控制是由项目部测试计量部门负责,并设有土工实验室,对其渠堤、土料场、基面、边坡进行检测和验收。

1、渠堤土方填筑及建筑物土方填筑的宽度应遵照规范要求比设汁断面加
宽30cm,铺土厚度以碾压试验确定的铺土厚度为依据,施工时应用标桩标识来控制铺料厚度,并以带刻度的钢钎插检,确保施工过程的各个环节均再受控状态下施工。

2、渠堤土方填筑及建筑物土方填筑时,严格按照碾压试验选定的碾压参数进行施工。

工程质量检测人员须跟班作业,及时掌握工程施工质量动态状况和指导施工操作人员对异常质量现象的正确处理。

4.1.9土料场的质量检查和控制:
对土料场应经常检查,所取土料的土质情况,土颗粒的大小,土的质量和含水量是否符合规范规定。

其中含水量的检查和控制尤为重要。

为便于现场质量控制,及时掌握填土压实情况,可绘制干容重、含水量质量管理图。

干容重取样试验结果,其合格率应不小于95%,不合格干容重不得抵于设计干容重的9.8%,且不合格样品不得集中。

此外,还须对堤面、堤基、削坡、堤肩接合部、与刚性建筑物接合处以及各种土料的过渡带进行检查。

对土层层间结合处是否出现光面和剪力破坏应引起足够重视认真检查。

对施工中发现的可疑问题,如上堤土料的土质、含水量不合要求、漏压或碾压遍数不够超压或碾压遍数过多、铺土厚度不均匀及坑洼部位等应进行严格抽查,不合格都应返工。

4.1.10土料碾压试验、碾压试验的目的:①、核查土料压实后是否能够达到设计压实干密度值: ②、检查压实机具的性能是否满足施工要求; ③、选定合理的施工压实参数:铺土厚度、土料限制粒径、含水量的适宜范围、压实方法和压实遍数。

④、确定有关质量控制的技术要求和检测方法。

2、碾压试验的基本要求:
a、试验所用的土料应具代表性,并符合设汁要求; b.试验采用的机械应
与施工使用机具的类型、型号相同。

4.2砂砾石垫层工程施工
砂砾石垫层在铺筑前,为确保其密实度,必须将其在开采时所携带的树根、草根杂质、淤泥及腐植物等捡出;铺筑时应由下而上进行,边洒水边夯实,夯实后干容重不得小于设计干容重的指标为 2.1g/cm3,夯实前的厚度应略大于设计厚度,以确保砂砾石垫层在铺筑完成后达到设计厚度。

4.3渠道砼及渠系建筑物的施工:
4.5.1砼工程的施工流程:
砼工程的施工包括模板制作安装、模板拆除、钢筋制作安装、予埋件制作及安装、砼拌合、运输、浇筑、养护等过程,具体施工方法是:
4.5.1.1 砼的制备:
根据招标文件要求该工程所需砼均采用抗冻、抗渗性砼,砼应满足设计强度、工作性、耐久性、抗冻性、抗渗性、几何体满足级配要求,和满足大体积砼的浇筑强度及适应以夏季高气温条件下的砼浇筑等条件。

4.5.1.2砼拌合站的布置:
为满足砼浇筑的需要,布置两个砼拌和系统,每个砼拌合站由1台JQ-250强制性砼搅拌机,单位生产砼半成品15m3/h台,蓄水池一个5m×5m×2m,高架水箱一个10立方 ,40kw-30kw柴油发电机组1台,7kw离心水泵2台组成。

附:渠道现浇砼及建筑物砼拌合站工程机械一览表:
序号机械名称单位数量备注1 砼搅拌机台 1 2 柴油发电机组台 2 60-40kw备用一台3 试模盒组 3 4 坍落桶个2
5 架子车台15
6 高架水箱个 1
7 自卸车台 3 3.5T8 磅称台 4 500kg
4.5.2材料与试验
本标段砼工程应按标书规定提交现场试验室的设置计划报送监理审批,其内容包括现场试验室的规模、实验设备和项目、试验机构设置和人员配备等。

4.5.2.1材料试验
4.5.2.1.1胶结材料
(1)水泥:水泥质量应符合中国标准GB175-1999,工程上采用的水泥标号应与混凝土设计标号相适应,但不宜低于32.5Mpa。

每批200t水泥完成除7天及28天抗压强度试验及水化热试验以外的所有测试试验结果报监理工程师审查。

经监理工程师同意后,方可采购水泥,同时供货方应提供每批水泥的厂方合格证。

4.5.2.1.2外加剂
混凝土中掺入的引气剂,减水剂,缓凝剂,速凝剂应符合中国标准SD108的要求;采用高效增塑剂应符合中国标准SD105的要求。

混凝土中采用的外加剂应优选具有引气,减水缓凝作用的优质复合型外加剂。

所有外加剂宜从同一生产者获取,以保证它们之间的相容性。

外加剂应为液态,并通过试验和试拌和确认所有外加剂是与其它混合料成分相容,同时具有氯化钙的速强剂不应使用。

外加剂都应有厂家提供的合格证。

每6个月厂商应提交一次生产合格证以证明其材料特性与原来相同。

4.5.2.1.3混凝土拌和用水
拌和用水中不应含有害成分如油、砂、盐、有机物、酸、碱或其它有害物质。

生产用水通过管道供水,使用前报监理工程师批准。

4.5.2.1.4砂石骨料。
