基于.ARM的交通灯设计说明书
ARM交通灯

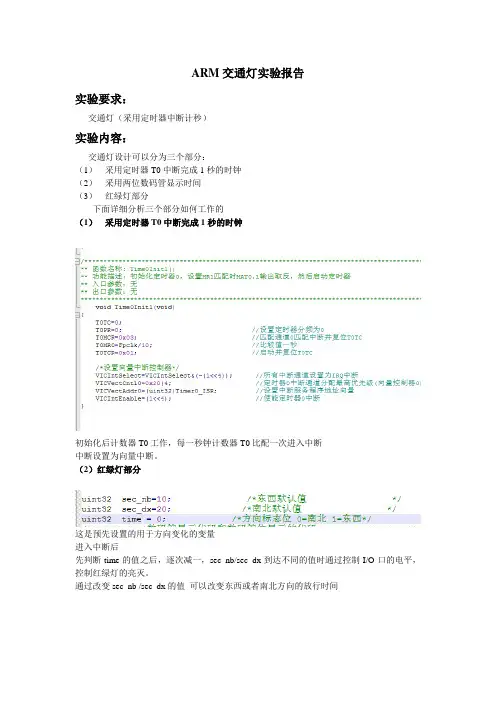

ARM交通灯实验报告实验要求：交通灯（采用定时器中断计秒）实验内容：交通灯设计可以分为三个部分：（1）采用定时器T0中断完成1秒的时钟（2）采用两位数码管显示时间（3）红绿灯部分下面详细分析三个部分如何工作的（1）采用定时器T0中断完成1秒的时钟初始化后计数器T0工作，每一秒钟计数器T0比配一次进入中断中断设置为向量中断。
（2）红绿灯部分这是预先设置的用于方向变化的变量进入中断后先判断time的值之后，逐次减一，sec_nb/sec_dx到达不同的值时通过控制I/O口的电平，控制红绿灯的亮灭。
通过改变sec_nb /sec_dx的值可以改变东西或者南北方向的放行时间（3）采用两位数码管显示时间十字路口放行和等待的时间是一致的，所以一个两位的数码管足以显示所有时间以上两个函数DelayNS 用以动态控制扫描的延迟Display 是显示函数采用动态扫描的方式，处理形参之后得到个位和十位的值，逐个送入数码管显示主函数中的while语句中先判断方向，之后将对应的通行时间放入显示函数不断显示在数码管上。
以上三个部分完成整个交通灯的设计，虽然很简陋但是基本功能都已经实现。
以下是仿真图：仿真结果与目标一致改进于提高：（1）数码管显示模块可以用SPI来完成，这样更加灵活同时节约了I/O资源。
（2）可以加入按键，以达到可以在外部控制增加或减少各方向通行时间的功能，以及可以加入零时插队功能，在东西通行时按键快速进入南北通行不需要等待。
以上按键可以用I/O口扫描完成，也可以使用外部中断。
附件：源程序#include "config.h"#define LED_NB 0x10000 /*南北方向绿灯，东西方向红灯*/#define LED_DX 0x20000 /*南北方向红灯，东西方向绿灯*/#define LED_Y 0x40000 /*四个方向的黄等*/uint32 sec_nb=10; /*东西默认值*/uint32 sec_dx=20; /*南北默认值*/uint32 time = 0; /*方向标志位0=南北1=东西*//************数码管显示代码和数码管位显示的代码*****************************************///unsigned intnum_code[]={0xff00003f,0xff000006,0xff00005b,0xff00004f,0xff000066,0xff00006d,0xff00007 d,0xff000007,0xff00007f,0xff00006f};uint32 wei[]={0xfff00200,0xfff00100};//定义位选的列表，32位的数值/****************************************************************************** *************** 函数名称：DelayNS()** 函数功能：长软件延时。
