光纤交换机的技术优势和功能特征
FTTH解决方案
FTTH解决方案一、概述FTTH（Fiber to the Home）是一种光纤到家的解决方案，通过将光纤引入用户家庭，实现高速宽带接入。
本文将详细介绍FTTH解决方案的技术原理、部署方案、优势和应用场景。
二、技术原理1. 光纤传输技术FTTH采用光纤作为传输介质，具有高带宽、低损耗、抗干扰等优势。
光纤传输技术包括单模光纤和多模光纤，可以根据不同需求选择合适的光纤类型。
2. 光纤接入技术FTTH主要采用的光纤接入技术包括点对点（P2P）和光纤到户（FTTx）。
P2P 方式将光纤直接连接到用户家庭，实现独立的光纤接入；FTTx方式则通过光纤与用户之间的光纤分配器进行接入，实现多用户共享一条光纤。
3. 光纤终端设备FTTH解决方案中的光纤终端设备包括光纤猫（ONT）和光纤交换机（OLT）。
ONT负责将光纤信号转换为电信号，实现光纤到用户设备的接入；OLT则负责管理和控制光纤网络，实现光纤信号的传输和分发。
三、部署方案1. 网络规划FTTH解决方案的部署需要进行网络规划，包括确定光纤的布路线径、光纤接入点和光纤终端设备的位置等。
同时，需要考虑网络容量、带宽需求和用户分布等因素。
2. 光纤敷设光纤敷设是FTTH解决方案的关键步骤，需要进行光缆的敷设和光纤的连接。
光缆敷设可以采用地下敷设、架空敷设或者管道敷设等方式，确保光缆的安全和稳定。
3. 设备安装在光纤接入点和用户家庭，需要安装光纤终端设备（ONT）和光纤交换机（OLT）。
安装过程需要进行光纤连接、设备调试和网络配置等工作，确保设备正常运行。
四、优势1. 高速宽带接入FTTH解决方案采用光纤传输技术，具有高带宽和低延迟的特点，可以提供高速宽带接入服务，满足用户对高速互联网的需求。
2. 稳定可靠光纤传输具有抗干扰和抗电磁波干扰的特点，可以保证网络的稳定和可靠性。
同时，光纤也不易受到外界因素（如天气）的影响，提供稳定的网络连接。
3. 高质量的音视频传输FTTH解决方案支持高质量的音视频传输，可以满足用户对高清视频、在线游戏和视频会议等应用的需求，提供更好的用户体验。
光纤网络设备概述
光纤网络设备概述
光纤网络设备是一种基于光纤传输技术的网络通信设备，它利用光信号进行数据传输，具有高速、大容量、抗干扰能力强等特点。
光纤网络设备通常包括光纤收发器、光纤交换机、光纤调制解调器、光纤接口卡等组成。
光纤收发器是将电信号转换为光信号或将光信号转换为电信号的设备，一般用于光纤的发送和接收。
光纤交换机是一种专门用于光纤网络的交换设备，用于在光纤网络中进行数据的转发和交换。
光纤调制解调器用于将数字信号转换为光信号或将光信号转换为数字信号，是光纤网络中的重要设备之一。
光纤接口卡是将计算机或其他设备与光纤网络连接的设备，用于实现数据的输入和输出。
光纤网络设备在现代通信领域中起着非常重要的作用，广泛应用于通信、互联网、电信、金融、交通等领域。
由于光纤网络设备具有高速、大容量、低延迟、抗干扰能力强等特点，可以满足大规模数据传输和高速通信的需求，因此在网络通信领域中得到了广泛的应用和推广。
总的来说，光纤网络设备作为一种高效的网络通信技术，将在未来的通信领域中发挥越来越重要的作用，为人们提供更快速、更可靠的网络通信服务。
现代交换技术
现代交换技术现代交换技术交换技术在当代通信网以及在未来通信中的应用随着社会的不断前进，人类社会已经进入了一个信息化的社会。
在这样一个信息大爆炸的时代，信息的交换要求更加快速、准确。
因而，现代交换技术的发展也要跟上时代的脚步。
1、交换的概念和原理。
通信，是指信息在信息源和目的之间的信息传递的过程。
点到点通信方式仅能满足两个用户终端之间进行通信。
但是，现实中，需要在一群用户之间进行通信，因此，引入了交换节点，就是通常所说的交换机，由它来完成交换的功能。
所以，在通信网中，交换，就是在通信的源和目的终端之间建立通信信道，实现通信信息传送的过程。
2、通信网的构成和分层。
通信网是由终端设备、交换设备、传输设备，结合信令过程、协议和支撑运行系统组成的网络。
交换设备是构成通信网的核心设备，交换功能是通信网必不可少的。
通信网支持业务的能力以及所表现出的特性都与它所采用的交换方式密切相关。
通信网被划分为三个层次：应用层、业务层、传送层。
应用层表示各种信息的应用，涉及到各种业务，如话音、视频、数据、多媒体业务等病支持各种业务应用的通信终端技术。
业务层表示支持各种业务应用的业务网，如电话交换网、数字数据网、综合业务数据网、IP网等等。
传送层表示支持业务层的各种接入和传送手段的基础设施，由骨干传送网和接入网组成。
此外，支撑网是现代通信网必不可少的重要组成部分。
支撑网支持通信网的三层的工作，提供保证网络正常运行的控制和管理功能。
3、交换技术的分类以及现在使用较多的技术。
通信网目前在通信网中所采用的或曾出现的交换方式主要有以下几种：（1）电路交换（2）多速率电路交换（3）快速电路交换（4）分组交换（5）帧交换（6）帧中继（7）ATM交换（8）IP交换（9）光交换（10）软交换。
根据通信网支持业务的不同进行分类，主要有：电话通信网、电报通信网、数据通信网、综合业务数字网等。
随着电话和计算机网络的普及，电报几乎以及退出了通信网的舞台，只有极少数的地区和领域还在应用，所以当前的通信网络，只要就是电话网和互联网。

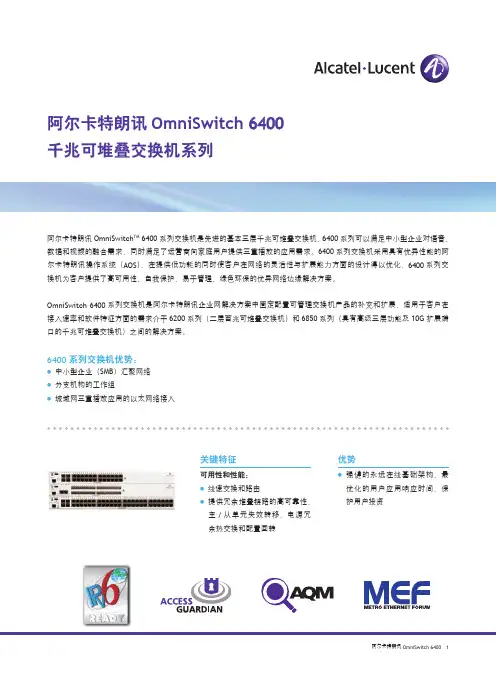

OmniSwitch6400
关键特征
可用性和性能： ● 线速交换和路由 ● 提供冗余堆叠链路的高可靠性，
主 / 从单元失效转移，电源冗 余热交换和配置回转
优势
● 强健的永远在线基础架构，最 优化的用户应用响应时间，保 护用户投资
阿尔卡特朗讯 OmniSwitch 6400 1
作拓扑图 ● 支 持 GVRP， 符 合 802.1Q 的 动 态
VLAN 建立和裁剪 ● 用户端口的快速转发模式，不必再
等待 30 秒的生成树检测时间 ● 对阿尔卡特朗讯 IP 电话流量进行自
动 QoS 管理 ● 支持 NTP
高级安全特性 访问控制 ● 支持每端口上基于每客户的 802.1x
多客户，多 VLAN 认证 ● 支持基于组移动的 IEEE 802.1X ● 支持 MAC 认证和 IEEE 802.1X 结合，
142.8Mpps ● PoE：IEEE 802.3af 标准（15.4 W 每
端口）
服务质量 ● 优先级队列：每个端口 8 个硬件优
先级队列 ● 流 量 优化：基 于 流 的 QoS， 支 持
QoS 重标记 ● 带宽管理 ：流方式的带宽管理，入
口策略流量整形，以及基于端口的 出口流量整形 ● 队列管理：RED，SP，WDRR，CDQA 等等 ● 1k ACL 策略规则 ● L2 到 L4 的分类能力
三层路由交换 ● IPv4/IPv6 静态路由 ● IPv4 RIP v1 &v2，IPv6 RIPng ● 1K IPv4/512 IPv6 静态路由和 RIP
路由条目 ● 128 个 IPv4 和 16 个 IPv6 接口
交换机的性能
国家密码管理局颁发的《国家商用密码定点生产单位证书》；通过防火墙产品密码检测准则 国家版权局颁发的防火墙系统计算机软件著作权登记证书 5年质保。
单位
数量
台
1
台
3
套
1
序号
仪器名称
性能参数
硬件参数
二/三层功 能
可靠性
1
核心交换机
安全功能
管理功能
QOS
相关资质
2
网络交换机
要求
功能 要求
3
防火墙
SSLVPN 功能 要求
资质 要求
交换机性能指标 性能指标 背板带宽≥1.6T 交换容量≥800G 包转发率≥595Mpps 整机插槽数（业务槽＋引擎槽）≥6个 主机自带显示屏，可直接显示设备当前运行状态等信息，主控引擎支持外置存储设备，便于扩展存 储配置文件、日志系统等。 要求单板端口复用，如单板提供24口千兆电口同时，复用12个千兆光口，节省用户投资成本。 支持IEEE 802.1Q VLAN、支持多组一对多的端口镜像、远程端口镜像，支持跨线卡链路聚合； 支持Jumbo帧、支持IEEE 802.1x、支持标准QinQ、灵活QinQ、BPDU TUNNEL 支持单向链路检测，防止网络出现链路出现单通情况。同时可实现下联环路检测。要求支持并提供 配置手册 支持标准路由协议如RIPv1/v2、OSPF、BGP、MBGP。硬件方式实现策略路由；支持VRRP双机热备 支持IGMPv1/v2/v3、支持组播路由PIM（SM、DM、SSM）、支持ARP Proxy； 支持标准MPLS功能，二层支持Matini、三层支持BGP MPLS VPV。并提供技术白皮书； 支持支持CE双归属、支持 MPLS VPN跨域 并提供配置手册与国家权威测试机构的万兆线速测试报告。 分布式实现硬件IPv6数据处理和转发，提供国家权威测试机构的万兆IPv6线速测试报告。 支持IPv6单播路由如OPSFv3、静态路由。ACL for IPv6、ICMPv6、DHCPv6等； 支持IPv6过渡技术：手工隧道、ISATAP、6to4隧道，隧道数量≥128 支持802.1d/w/s（生成树协议）、支持ECMP、WCMP扩展路由技术； 支持管理引擎冗余、支持双引擎热备并提供技术实现原理白皮书，要求提供国家权威测试机构的万 兆线速情况下引擎切换数据不间断转发的测试报告。 支持电源1+1冗余； 单机设计采用高可靠设计方式。支持电源1+1冗余备份、采用无源背板的零故障设计、风扇采用冗 余设计、所有单板和电源模块支持热插拔功能，支持引擎冗余 本机繁忙或端口邻居繁忙的情况下，保证STP和VRRP不震荡 支持线缆检测技术，可自动发现断路线缆故障点与连接端口的距离。要求提供配置手册 支持以太网环快速收敛，收敛时间<50ms，须提供提供国家权威测试机构测试报告。 支持双链路上联时，一条链路中断后的快速切换，切换速度小于50ms。须提供技术实现原理白皮书 与配置手册。 支持标准的BFD双向检测功能，可实现与静态路由、OSPF、RIP、BGP、VRRP等协议的联动 硬件防畸形TCP报文、LAND攻击、防IP扫描 (PingSweep) 、硬件防源IP地址欺骗 (Source IP Spoofing) 支持基于标准、扩展、VLAN 的IPv4/v6ACL报文过滤，支持出入方向ACL。支持OSPF、RIPv2 及 BGPv4 报文的明文及MD5密文认证 硬件方式实现CPU保护技术，须提供国家权威测试机构的测试报告。 支持自动检测网络攻击，并下发安全策略（基于IP）隔离攻击源。并提供国家权威测试机构的测试 报告 支持标准的AAA认证，支持Radius/TACACS，支持管理员登陆交换机的远程认证；支持受限的IP地址 的Telnet、SNMP的登录和口令机制。支持SSH 支持802.1X的动态VLAN下发、动态ACL下发、GUEST VLAN 支持网络流量分析功能业务插卡，支持国际标准IPFIX同时兼容NetFlow V9等格式数据。 提供IPFIX流量分析技术解决方案以及技术实现原理白皮书。并提供国家权威测试机构的万兆流量 分析测试报告与配置手册 支持Telnet、Console、RMON、SSHv2、SNMPv1/v2/v3等管理方式； 支持SNTP、NTP、Syslog，CLI需兼容业界主流标准；

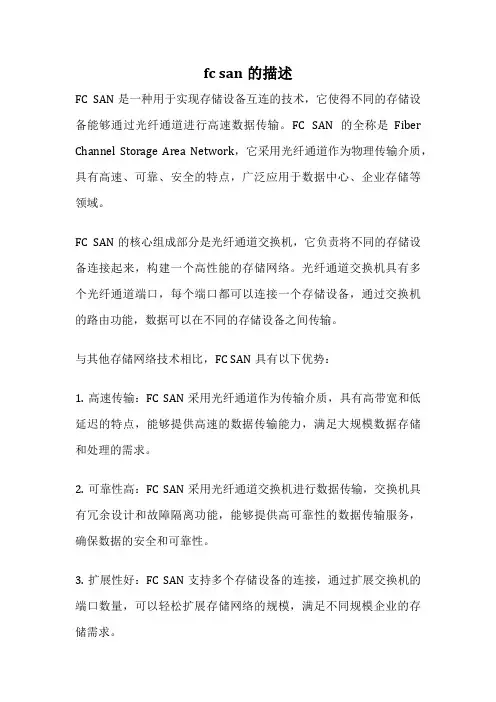

fc san的描述
fc san的描述FC SAN是一种用于实现存储设备互连的技术，它使得不同的存储设备能够通过光纤通道进行高速数据传输。
FC SAN的全称是Fiber Channel Storage Area Network，它采用光纤通道作为物理传输介质，具有高速、可靠、安全的特点，广泛应用于数据中心、企业存储等领域。
FC SAN的核心组成部分是光纤通道交换机，它负责将不同的存储设备连接起来，构建一个高性能的存储网络。
光纤通道交换机具有多个光纤通道端口，每个端口都可以连接一个存储设备，通过交换机的路由功能，数据可以在不同的存储设备之间传输。
与其他存储网络技术相比，FC SAN具有以下优势：1. 高速传输：FC SAN采用光纤通道作为传输介质，具有高带宽和低延迟的特点，能够提供高速的数据传输能力，满足大规模数据存储和处理的需求。
2. 可靠性高：FC SAN采用光纤通道交换机进行数据传输，交换机具有冗余设计和故障隔离功能，能够提供高可靠性的数据传输服务，确保数据的安全和可靠性。
3. 扩展性好：FC SAN支持多个存储设备的连接，通过扩展交换机的端口数量，可以轻松扩展存储网络的规模，满足不同规模企业的存储需求。
4. 安全性高：FC SAN采用光纤通道进行数据传输，光纤通道具有独立的物理通道，数据传输安全可靠，不容易受到外界干扰和攻击。
FC SAN的应用范围非常广泛，包括数据中心、企业存储、云计算等领域。
在数据中心中，FC SAN常用于连接大规模存储设备，提供高速、可靠的数据存储和访问服务。
在企业存储领域，FC SAN可以构建一个统一的存储网络，集中管理和调度不同的存储设备，提高存储资源的利用率和管理效率。
在云计算领域，FC SAN可以为云平台提供高性能的存储服务，支持大规模数据存储和处理。
FC SAN作为一种高速、可靠、安全的存储网络技术，具有广泛的应用前景。
随着数据规模的不断增长和存储需求的增加，FC SAN将在数据中心、企业存储、云计算等领域发挥越来越重要的作用，为企业提供高效、可靠的存储解决方案。
光纤交换机级联作用
光纤交换机级联作用
光纤交换机级联是指将多个光纤交换机连接在一起，以扩展网
络规模和提高性能的过程。
光纤交换机级联可以实现多种功能和作用，以下是一些主要方面的分析：
1. 扩展网络规模，通过光纤交换机级联，可以将多个交换机连
接在一起，形成一个更大规模的网络。
这样可以满足大型企业或组
织对于网络规模的需求，使得网络能够支持更多的终端设备和用户，实现更广泛的覆盖范围。
2. 提高性能，光纤交换机级联可以提高网络的整体性能。
通过
将多个交换机连接在一起，可以实现负载均衡和流量分担，从而减
轻单个交换机的负担，提高网络的传输速度和响应速度。
这对于需
要处理大量数据流量的网络特别重要。
3. 冗余备份，通过光纤交换机级联，可以实现冗余备份，提高
网络的可靠性和稳定性。
在级联的网络中，如果某个交换机发生故障，其他交换机可以自动接管其工作，从而保证网络的持续运行，
减少因单点故障而造成的影响。
4. 简化管理，光纤交换机级联可以简化网络管理。
通过级联，可以实现统一管理多个交换机，减少管理人员的工作量，提高管理效率。
此外，还可以实现统一的配置和监控，更方便地对整个网络进行管理和维护。
总之，光纤交换机级联可以带来多方面的作用和好处，包括扩展网络规模、提高性能、实现冗余备份和简化管理等。
这些作用使得光纤交换机级联成为构建大型、高性能、高可靠性网络的重要手段。
PON EMS,PON网管系统
FTTx业务流程—FTTB业务
• 语音业务开通流程
流程名称 FTTB模式下的语音业务开通流程 CRM系统、服务开通系统、资源管理系统、自动激活系统、施工调度系统、软交换、SHLR、设 备网管 1. 用户通过营业厅或客服中心进行业务受理，经过资源管理系统的资源提供能力确认后 生成客户订单流转到服务开通系统； 2. 服务开通系统进行订单分解后，生成资源配置工单到资源管理系统进行资源配置； 3. 资源管理系统根据用户装机地址分配ONU设备端口、相关线路资源，并进行预占，将 资源配置信息和设备相关信息返回服务开通系统； 4. 服务开通系统在资源配置完成后，生成自动施工工单到自动激活系统； 5. 自动激活系统生成一系列子工单，派发至相关系统进行激活： 业务流程 派发子工单至设备网管，进行ONU设备端口激活和配置；
专业术语和定义（2）
• PON EMS （PON Element Management System）： 指PON接入网的网元管理系统，实现网元设备的统一管理， 包括数据配置、故障诊断、性能统计等管理功能。 • ONU：(Optical Network Unit) 光节点。ONU分为有源 光网络单元和无源光网络单元。 • OLT：optical line terminal光缆终端设备，用于连接光纤 干线的终端设备。 • VLAN：Virtual Local Area Network虚拟局域网，VLAN 是一种将局域网设备从逻辑上划分成一个个网段，从而实 现虚拟工作组的新兴数据交换技术。 • EPON：基于以太网方式的无源光网络。
PON简介—PON特征
• PON网络的突出优点是消除了户外的有源设备，所有的信 号处理功能均在交换机和用户宅内设备完成。而且这种接 入方式的前期投资小，大部分资金要推迟到用户真正接入 时才投入。它的传输距离比有源光纤接入系统的短，覆盖 的范围较小，但它造价低，无须另设机房，维护容易。因 此这种结构可以经济地为居家用户服务。 • PON的复杂性在于信号处理技术。在下行方向上，交换机 发出的信号是广播式发给所有的用户。在上行方向上，各 ONU必须采用某种多址接入协议如时分多路访问TDMA （Time Division Mutiple Access）协议才能完成共享传 输通道信息访问。 • 目前用于宽带接入的PON技术主要有： EPON和GPON。
EtherCAT技术的原理、性能及应用优势
EtherCAT技术的原理、性能及应用优势简介EtherCAT主张“以太网控制自动化技术” 。
它是一个开放源代码，高性能的系统，目的是利用以太网协议（最惠国待遇系统局域网），在一个工业环境，特别是对工厂和其他制造业的关注，其中利用机器人和其他装备线上的技术。
EtherCAT是IEC规范（IEC/PAS 62407）。
原理目前有多种用于提供实时功能的以太网方案：例如，通过较高级的协议层禁止CSMA/CD 存取过程，并使用时间片或轮询过程来取代它。
其它方案使用专用交换机，并采用精确的时间控制方式分配以太网数据包。
尽管这些解决方案能够比较快和比较准确地将数据包传送到所连接的以太网节点，但带宽的利用率却很低，特别是对于典型的自动化设备，因为即使对于非常小的数据量，也必须要发送一个完整的以太网帧。
而且，重新定向到输出或驱动控制器，以及读取输入数据所需的时间主要取决于执行方式。
通常也需要使用一条子总线，特别是在模块化I/O系统中，这些系统与Beckhoff K-总线一样，通过同步子总线系统加快传输速度，但是这样的同步将无法避免引起通讯总线传输的延迟。
通过采用EtherCAT技术， Beckhoff突破了其它以太网解决方案的这些系统限制：不必再像从前那样在每个连接点接收以太网数据包，然后进行解码并复制为过程数据。
当帧通过每一个设备（包括底层端子设备）时，EtherCAT从站控制器读取对于该设备十分重要的数据。
同样，输入数据可以在报文通过时插入至报文中。
在帧被传递（仅被延迟几位）过去的时候，从站会识别出相关命令，并进行处理。
此过程是在从站控制器中通过硬件实现的，因此与协议堆栈软件的实时运行系统或处理器性能无关。
网段中的最后一个EtherCAT 从站将经过充分处理的报文返回，这样该报文就作为一个响应报文由第一个从站返回到主站。
从以太网的角度看，EtherCAT总线网段只是一个可接收和发送以太网帧的大型以太网设备。
【网络】光网络的主要技术发展及其应用
【关键字】网络光网络技术课程综述——你所了解光网络的主要技术、发展及其应用（10级电子与通信工程丁彦学号：10）光纤通信是以光波为载波，以光纤为传输介质的一种通信方式。
随着通信网传输容量的不断增加，光纤通信也发展到了一定的高度。
但是目前的光纤通信技术存在不少弊端，急需对其进行改进。
为了解决这些弊端，人们提出了光网络。
光网络以其良好的透明性、波长路由特性、兼容性和可扩展性，已成为下一代高速宽带网络的首选。
这里的光网络，是指全光网络（All Optical Network，AON）。
1全光网络的概念全光网络是指光信息流从源节点到目的节点之间进行传输与交换中均采用光的形式，即端到端的完全的光路，中间没有电信号的介入，在各网络节点的交换，则使用高可靠、大容量和高度灵活的光交叉连接设备（OXC）。
它是建立在光时分复用（OTDM）或者密集波分复用（DWDM）基础上的高速宽带信息网。
2全光网络的特点全光网络的发明与运用，可以不用在源节点与目的节点之间的各节点进行光电交换、电光交换，弥补了传统光纤通信中存在的带宽限制、严重串话、时钟偏移、高功耗等一些不足，拥有更强的可管理性、透明性、灵活性。
全光网络与传统通信系统相比，具有以下一些特点：1)节约成本。
由于全光网络中不需要进行光电转换，这就避免使用传统通信系统中需要的光电转换器材，节省这些昂贵的器材费用，也克服了传输途中由于电子器件处理信号速率难以提高的困难，大大提高了传输速率。
此外，在全光网络中，大多会采用无源光学器件，这也带来了成本和功耗的降低。
2)组网灵活。
全光网络可以根据通信容量的需求，在任何节点都能抽出或加入某个波长，动态地改变网络结构，组网极具灵活性。
当出现突发业务时，全光网络可以提供临时连接，达到充分利用网络资源的目的。
3)透明性好。
全光网络采用波分复用技术，以波长选择路由，对传输码率、数据格式以及调制方式等具有透明性。
可方便地提供多种协议的业务。
4)可靠性高。
FTTH解决方案
FTTH解决方案一、引言FTTH（Fiber to the Home）解决方案是一种基于光纤技术的家庭宽带接入解决方案，旨在提供高速、稳定的网络连接，以满足用户对于宽带服务的需求。
本文将详细介绍FTTH解决方案的技术原理、设备配置和实施步骤。
二、技术原理1. 光纤传输技术FTTH解决方案采用光纤传输技术，将光信号通过光纤传输到用户家中，实现高速、低延迟的网络连接。
光纤传输具有高带宽、抗干扰、长距离传输等优势，能够满足用户对于大带宽、高质量网络的需求。
2. 光纤设备FTTH解决方案包括光纤交换机、光纤调制解调器（ONT）、光纤分配器等设备。
光纤交换机用于接收和转发光信号，光纤调制解调器将光信号转换为电信号，并与用户设备进行连接，光纤分配器用于将光信号分配给不同的用户。
三、设备配置1. 光纤交换机配置光纤交换机需要配置光纤端口、电信号端口和管理接口。
光纤端口用于连接光纤调制解调器，电信号端口用于连接用户设备，管理接口用于配置和管理光纤交换机。
2. 光纤调制解调器配置光纤调制解调器需要配置光纤接口、电信号接口和管理接口。
光纤接口用于连接光纤交换机，电信号接口用于连接用户设备，管理接口用于配置和管理光纤调制解调器。
3. 光纤分配器配置光纤分配器需要配置光纤输入端口和光纤输出端口。
光纤输入端口用于接收光信号，光纤输出端口用于将光信号分配给不同的用户。
四、实施步骤1. 网络规划在实施FTTH解决方案之前，需要进行网络规划，确定光纤交换机、光纤调制解调器和光纤分配器的布局和配置。
同时，还需要确定用户设备的接入方式和数量。
2. 光纤铺设根据网络规划，进行光纤的铺设工作。
光纤铺设需要注意光纤的保护和维护，避免损坏和断裂。
3. 设备配置根据设备配置要求，对光纤交换机、光纤调制解调器和光纤分配器进行配置。
配置过程中需要注意参数的设置和接口的连接。
4. 测试和调试配置完成后，进行测试和调试工作。
测试包括光纤连接测试、信号传输测试和网络性能测试等。
FTTH介绍及优势
目录1.FTTH介绍及优势 (2)1.1FTTH (2)1.2FTTH优势 (2)2.FTTH网络架构 (4)2.1 PON网络定义及组成 (4)2.2 PON系统网络架构 (5)2.3 PON基本原理 (8)2.4 ODN组网模式 (9)2.5 PON网络光链路衰耗指标及计算方法 (23)1.FTTH介绍及优势1.1FTTHFTTH是光纤直接到家庭的外语缩写，中文缩写为光纤到户。
具体说，FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中除FTTD（光纤到桌面）外最靠近用户的光接入网应用类型。
FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。
说到FTTH，首先就必须谈到光纤接入。
光纤接入是指局端与用户之间完全以光纤作为传输媒体。
光纤接入可以分为有源光接入和无源光接入。
光纤用户网的主要技术是光波传输技术。
目前光纤传输的复用技术发展相当快，多数已处于实用化。
根据光纤深入用户的程度，可分为FTTC、FTTZ、FTTO、FTTF、FTTH 等。
1.2FTTH优势FTTH的优势主要是有5点：第一，它是无源网络，从局端到用户，中间基本上可以做到无源；第二，它的带宽是比较宽的长距离正好符合运营商的大规模运用方式；第三，因为它是在光纤上承载的业务，所以并没有什么问题；第四，由于它的带宽比较宽，支持的协议比较灵活；第五，随着技术的发展，包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。
在光接入家族，还有FTTB(Fiber To The Building)光纤到大楼，FTTC(Fiber To The Curb)光纤到路边，FTTSA(Fiber To The Service Area)光纤到服务区等等。
将光纤直接接至用户家，其带宽、波长和传输技术种类都没有限制，适于引入各种新业务，是最理想的业务透明网络，是接入网发展的最终方式。
光纤通道
光纤通道(Fibre Channel，简称FC)作为一项成功的技术解决了许多与高性能数据块传输相关的难题。
毕竟，光纤通道是一种模拟数据中心大型机环境的传输架构。
大多的传输通道往往都是以高带宽和低负荷为手段，在最大程度上实现数据中心环境中大量数据的高效传输。
为了保持稳定一致的性能，光纤通道借助包括Buffer-to-buffer Credit等在内的内部机制来降低网络阻塞的潜在影响。
如果丢失一个帧，光纤通道不会像TCP一样马上停止直到恢复丢失的帧，而是以数千兆的传输速率重新发送整个序列的帧。
光纤通道拥有一系列领先的存储机制，例如自动寻址、设备发现、光纤架构和状态变更通知等，这些机制为主机(服务器)和目标设备(存储系统)之间的交换处理提供了便利。
FCoE(Fibre Channel over Ethernet )协议希望能在现有光纤通道的成功基础上，借助于以太网的力量重新保持自身在数据中心存储局域网中的霸主地位。
一些业内分析人士表示，FCoE是光纤通道厂商与iSCSI阵营进行竞争的新尝试。
毕竟iSCSI也是通过以太网传输数据存储块。
然而当我们拿FCoE与iSCSI做比较时会发现，实际上这两个协议解决是完全不同的问题。
iSCSI通过TCP/IP协议在可能产生损耗或阻塞的局域网和宽带网上传送数据存储块。
相比之下，FCoE则只是利用了以太网的拓展性，并保留了光纤通道在高可靠性和高效率方面的优势。
届时这些优势还将在10G以太网上有更好的体现。
我们目前暂且将其称为CEE(Converged Enhanced Ethernet)。
FCoE并不是要代替传统的光纤通道技术，而是在不同连接传输层上对光纤通道进行拓展。
正如图1所示，FCoE的价值在于在同样的网络基础体系上用户有权利选择是将整个逻辑网络全部当成传输存储数据与信号的专用局域网，或是作为混合存储数据、信息传送、网络电话、视频流以及其它数据传输的共用网络。
FCoE的目标是在继续保持用户对光纤通道SAN所期望的高性能和功能性的前提下，将存储传输融入以太网架构。
博科光交 光口功率
博科光交光口功率
“博科光交”通常指的是博科(Brocade)光纤交换机，它是一种
用于数据中心和企业网络的光纤网络交换设备。
光口功率则是指光
纤交换机的光口的输出功率。
光口功率是光纤交换机中一个非常重要的参数，它通常用来衡
量光口的发送功率和接收功率。
发送功率是指光口发送数据时所输
出的光功率，而接收功率是指光口接收数据时所接收到的光功率。
这两个参数对于光纤网络的正常运行至关重要。
光口功率的大小直接影响着光纤网络的传输距离和传输质量。
如果发送功率过低，信号就无法传输到目的地；如果发送功率过高，可能会损坏接收端的光接收器。
因此，在实际应用中，需要根据光
纤的长度和网络的需求来调整光口的功率，以保证网络的稳定和可
靠运行。
此外，光口功率还受到光纤的衰减、连接器的质量、环境温度
等因素的影响。
因此在实际应用中，需要对光口功率进行定期的检
测和调整，以确保光纤网络的正常运行。
总的来说，光口功率是光纤交换机中一个关键的参数，它对光纤网络的传输距离和传输质量起着重要作用，需要在实际应用中进行合理的调整和管理。
fiber optical,光纤技术简介
10G光网络以激光优化50 微米多模光纤（OM3）作为首选的传输介质，在数据中心和局域网中得以应用。
OM3光网络优化了光纤通信路由与空间利用率，简化了安装施工与系统测试，在降低能耗和制冷方面表现不俗，并且支持系统设备与配线面板的高密度部署。
事实上，2芯光纤串行传输已经成为以太网和光纤通道达到10G速率的传输方式。
而 OM3并行光学技术已成为支持未来在100米到300米短距离传输中达到32G到100G以及更高速率的传输方式。
OM3光纤2002年3月份颁布了激光优化50微米多模光纤标准：TIA/EIA-492AAAC。
该光纤经850nm波长激光优化，包括最小2000MHz-km有效模式带宽。
采用850nm VCSEL（垂直腔表面发射激光器）传输系统，相对1300nm波长系统具有更为可观的经济价值。
OM3光纤最初在ISO/IEC-11801标准的第二版中命名，目前被TIA标准采用，可参阅TIA-568 Rev C。
除OM3光纤之外，OM1和OM2光纤被分别命名为标准的62.5微米和50微米多模光纤。
详见表一。
10G光学连接相比10GBASE-T六类和超六类铜缆连接的网络，以850nm的OM3光纤连接的10GBASE-SR网络可为数据中心提供更为可观的价值。
能够支持更远的传输距离OM3 光纤的有效模式带宽为2000MHz-km，可以支持10G速率传输300米，而10GBASE-T的超六类铜缆限定在100米以内。
按照行业专家的说法，OM3光纤可支持向诸如16G和32G光纤通道和100G以太网乃至更高速率的平滑演进，而六类和超六类铜缆无法超越10G速率。
能够支持更高密度的设备接口SFP+ 850nm光收发器可轻而易举支持交换机网卡高达48端口。
对UTP/STP铜缆而言，传输距离可达到100米的网口密度最大为8个端口。
当距离小于30 米，可建议16个端口。
铜缆系统中不断提高的工作频率和模拟数字信号的精确处理需要额外的电源来支持，过高的能耗决定了传统的铜缆端口密度不可能大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤交换机的技术优势和功能特征
本次项目新购两台EMC DS6520B光纤交换机，各配备72口16Gb FC端口，可扩展至96口。
用于内部网结构化存储、虚拟带库、连续数据保护设备以及前端主机之间的数据交互。
1 EMC Connectrix DS-6520B主要功能及特性
EMC Connectrix DS-6520B是一款96端口高性能企业级交换机，可通过市场领先的Gen 5 Fibre Channel（16 Gbps）技术满足高度虚拟化的私有云存储环境的各种需求。
Brocade 6520交换机可在设计高效的2U产品包中提供最高的灵活性、操作简便性和可靠性。
面向私有云存储的灵活、简便易用的企业级SAN交换机
为满足不断增长的业务需求，数据中心正迁移到高度虚拟化的私有云存储环境。
这种方法使企业可以整合并简化IT资源，进而提高业务灵活性并降低资本支出和运营支出。
但伴随虚拟化而来的还有一系列挑战。
数据中心必须适应爆炸性数据增长和虚拟化工作负载带来的动态变化。
要实现这些基于云的架构的全部优势，选择适当的网络是关键。
EMC Connectrix DS-6520B交换机可交付市场领先的Gen 5 Fibre Channel （16 Gbps）技术和支持高度虚拟化环境的先进功能，进而满足超大规模私有云存储环境的需求。
EMC Connectrix DS-6520B设计用于实现最高的灵活性和可靠性，支持48、72或96端口配置，而且可在高效的2U包装中支持2、4、8、10或16 Gbps的速度。
简化的部署流程和点击式用户界面使EMC Connectrix DS-6520B更加强大而且简便易用。
EMC Connectrix DS-6520B可帮助以很低的成本获得行业领先的存储区域网络（SAN）技术的优势，同时提供“边增长边付费”式可扩展性，来满足不断发展演进的存储环境的各种需求。
其它主要特性包括：
•提供超高的性价比，在面向虚拟化数据中心和私有云架构的48端口交换机中结合出色的灵活性、简便性和企业级功能
•利用按需端口扩展（PoD）功能，快速、简单而经济高效地从48个端口扩展到96个
•利用Brocade EZSwitchSetup向导简化部署
•借助动态Fabric架构配置（DFP）、关键性能监控和高级诊断特性加快部署和故障排除，缩短时间
•借助冗余、可热插拔组件和平滑的软件升级最大限度地提高可用性
•提供双重功能，既可用作功能全面的Fabric SAN交换机，又可用作支持NPIV的Brocade Access Gateway，进而简化服务器连接，提高SAN可
扩展性
•通过Brocade Network Advisor（博科网络顾问软件）简化并集中进行管理，降低运营成本和复杂性
超高的性价比
采用Gen 5 Fibre Channel技术的EMC Connectrix DS-6520B将市场领先的吞吐量和经济的交换机设计完美地结合起来，可提供超高的性价比来应对不断增长的SAN工作负载。
96个端口可提供总共1536 Gbps的全双工吞吐量；可将任意8个端口捆绑起来，形成128 Gbps的互联链路捆绑（Inter-Switch Link，ISL）。
基于交换的动态路径选择（DPS）可以优化全Fabric架构的性能，并通过自动将数据路由到Fabric架构内最高效的空闲路径上来实现负载均衡。
它可以进一步补充Brocade ISL链路捆绑，在特定配置中提供更有效的负载均衡。
此外，48端口的基本配置易于管理，只占用2U的机架空间而且能耗很低——每Gbps为0.14瓦，每端口为2.3瓦，因此总体拥有成本（TCO）很低。
企业级功能与很低的TCO相结合，与成本相当的同类其它万兆以太网（10 GbE）解决方案相比可提供高40%的性能。
业界领先的技术
EMC Connectrix DS-6520B在灵活、简单而且简便易用的解决方案中提供
行业领先的SAN技术。
基本配置包含48个端口，可根据需要最多扩展到96个端口。
除了提供最高的可扩展性之外，EMC Connectrix DS-6520B还可以通过Brocade EZSwitchSetup向导和可简化设置的全新“D_Port”特性来实现轻松部署。
为实现最高的灵活性，该交换机还采用了2U高的外壳，深度不足18英寸，提供双向通风选项，可支持最新的热通道/冷通道（hot aisle/cold aisle）配置。
虚拟化私有云存储的有机组成部分
EMC Connectrix DS-6520B为当前高度虚拟化的私有云存储环境提供了一个关键组件。
它可以简化服务器虚拟化和虚拟桌面基础架构（VDI）管理，同时满足固态硬盘（SSD）的高吞吐量需求。
EMC Connectrix DS-6520B还可以通过Virtual Fabrics、QoS和基于Fabric架构的分区特性支持多租户（multi-tenancy）。
EMC Connectrix DS-6520B可支持10 Gbps密波分复用（DWDM）链路、“In-flight”加密和ISL上的数据压缩，进而安全地将城域网扩展为虚拟私有云或混合云。
企业可通过每台EMC Connectrix DS-6520B交换机获得最多16个8 Gbps端口和8个16 Gbps端口，来支持“In-flight”加密和数据压缩。
该交换机还支持On-board数据安全性和加速，从而最大限度地减小部署独立的加速设备来支持远距离扩展的需求。
内部容错和企业级RAS特性可帮助最大限度地减少故障停机，来支持关键任务云环境。
Brocade Access Gateway模式
EMC Connectrix DS-6520B可作为功能全面的Fabric架构交换机或作为Brocade Access Gateway（接入网关）进行部署，来简化Fabric架构拓扑和异构Fabric架构连接（其默认模式设置是交换机）。
Brocade Access Gateway模式利用N_Port ID Virtualization（NPIV）交换机标准来直接向SAN Fabric 架构的核心显示物理和虚拟服务器。
这使它对SAN Fabric架构完全透明，因此可大大减轻网络边缘的管理工作。
以Brocade Access Gateway模式*运行的EMC Connectrix DS-6520B可以将服务器连接到支持NPIV的Brocade B系列、Brocade M系列或其它SAN Fabric架构。
企业可以通过Brocade Network Advisor（博科网络顾问软件）或CLI轻松实现Brocade Access Gateway模式。
Brocade Access Gateway模式的主要优势包括：
•更高的可扩展性，适合大型或快速增长的服务器和虚拟服务器环境
•减少网络边缘的管理工作，因为Brocade Access Gateway没有域身份，在核心Fabric架构看来是完全透明的
•支持异构SAN配置，而不减少服务器连接功能
在高性能交换机中提供企业级特性
EMC Connectrix DS-6520B具有高级监控、诊断和RAS功能，可最大限度地提高可用性，优化性能并简化管理。
这些企业级特性包括：
•关键的诊断和监控功能，可帮助确保尽早完成故障检测和恢复
•在每个端口上支持平滑、非破坏性监控，提供整个Fabric架构的端到端视图
•前向纠错（FEC）可从ISL中的位错误中恢复，进而增强传输可靠性和性能
•额外的缓冲器，可避免缓冲信用丢失导致的性能降低和拥塞
•在ISL上根据主机/应用进行实时带宽消耗量计算，轻松识别热点和潜在的网络拥塞。
