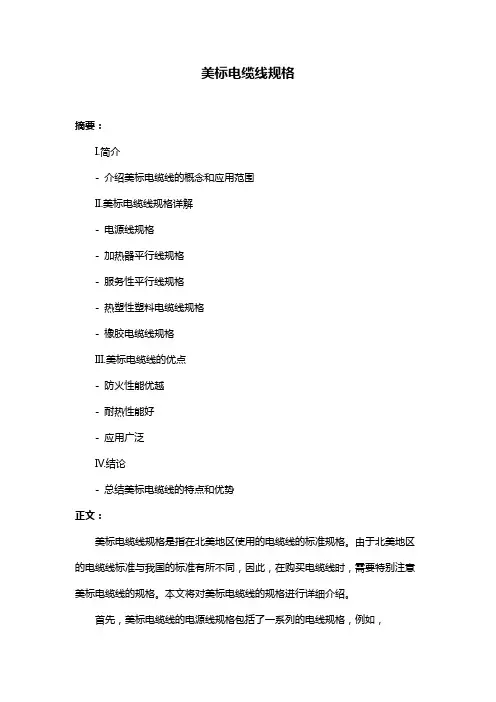

美标电缆线规格
美标电缆线规格摘要：I.简介- 介绍美标电缆线的概念和应用范围II.美标电缆线规格详解- 电源线规格- 加热器平行线规格- 服务性平行线规格- 热塑性塑料电缆线规格- 橡胶电缆线规格III.美标电缆线的优点- 防火性能优越- 耐热性能好- 应用广泛IV.结论- 总结美标电缆线的特点和优势正文：美标电缆线规格是指在北美地区使用的电缆线的标准规格。
由于北美地区的电缆线标准与我国的标准有所不同，因此，在购买电缆线时，需要特别注意美标电缆线的规格。
本文将对美标电缆线的规格进行详细介绍。
首先，美标电缆线的电源线规格包括了一系列的电线规格，例如，AWG#28、AWG#12等。
这些规格指的是电缆线的导体直径，AWG#28的导体直径比AWG#12的导体直径更大。
在选择电源线规格时，需要根据实际需要来选择合适的电缆线规格。
其次，美标电缆线的加热器平行线规格和橡胶电缆线规格也是非常重要的。
加热器平行线规格通常包括AWG#10、AWG#12等，这些规格的电缆线通常用于加热器等设备中。
橡胶电缆线规格包括了一系列的规格，例如，AWG#10、AWG#12等，这些规格的电缆线具有良好的耐热性能和防火性能，因此，常用于需要耐高温和防火要求的场合。
美标电缆线的规格还有热塑性塑料电缆线规格和服务性平行线规格。
热塑性塑料电缆线规格包括了一系列的规格，例如，AWG#10、AWG#12等，这些规格的电缆线具有良好的耐热性能和电气性能，因此，常用于需要耐高温和电气性能要求的场合。
服务性平行线规格包括了一系列的规格，例如，AWG#10、AWG#12等，这些规格的电缆线通常用于服务性行业，例如，酒店、医院等。
总之，美标电缆线规格包括了一系列的电缆线规格，不同的规格适用于不同的场合。
美标电缆线规格

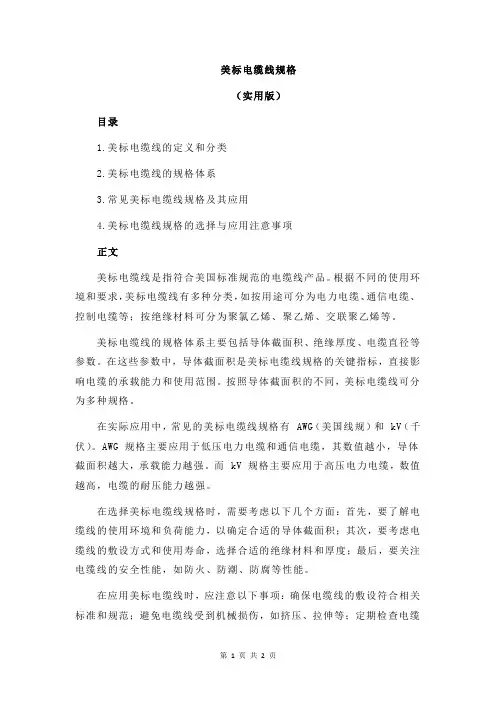

美标电缆线规格
（实用版）
目录
1.美标电缆线的定义和分类
2.美标电缆线的规格体系
3.常见美标电缆线规格及其应用
4.美标电缆线规格的选择与应用注意事项
正文
美标电缆线是指符合美国标准规范的电缆线产品。
根据不同的使用环境和要求，美标电缆线有多种分类，如按用途可分为电力电缆、通信电缆、控制电缆等；按绝缘材料可分为聚氯乙烯、聚乙烯、交联聚乙烯等。
美标电缆线的规格体系主要包括导体截面积、绝缘厚度、电缆直径等参数。
在这些参数中，导体截面积是美标电缆线规格的关键指标，直接影响电缆的承载能力和使用范围。
按照导体截面积的不同，美标电缆线可分为多种规格。
在实际应用中，常见的美标电缆线规格有 AWG（美国线规）和 kV（千伏）。
AWG 规格主要应用于低压电力电缆和通信电缆，其数值越小，导体截面积越大，承载能力越强。
而 kV 规格主要应用于高压电力电缆，数值越高，电缆的耐压能力越强。
在选择美标电缆线规格时，需要考虑以下几个方面：首先，要了解电缆线的使用环境和负荷能力，以确定合适的导体截面积；其次，要考虑电缆线的敷设方式和使用寿命，选择合适的绝缘材料和厚度；最后，要关注电缆线的安全性能，如防火、防潮、防腐等性能。
在应用美标电缆线时，应注意以下事项：确保电缆线的敷设符合相关标准和规范；避免电缆线受到机械损伤，如挤压、拉伸等；定期检查电缆
线的运行状态，发现异常及时处理；按照产品说明进行安装和使用，确保电缆线的安全性能和使用寿命。
总之，美标电缆线规格的选择和应用需要综合考虑多个因素，如使用环境、负荷能力、敷设方式等。

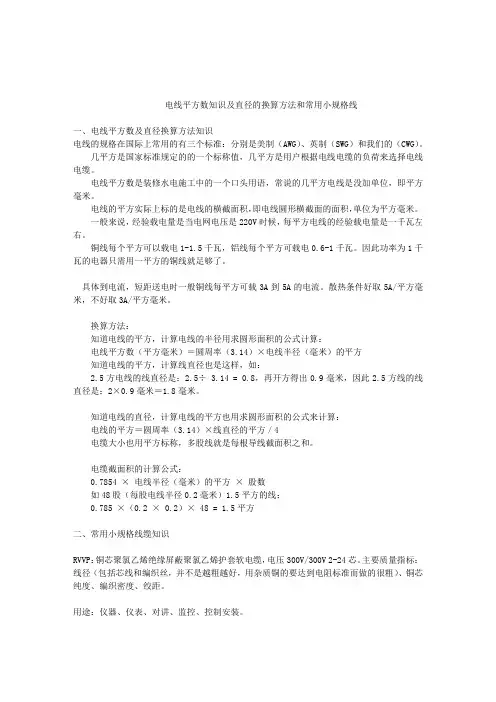

电线平方数知识及直径的换算方法和常用小规格线
电线平方数知识及直径的换算方法和常用小规格线一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。
主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。
美制AWG线规标准阐述
美制AWG线规标准阐述概述：美国线规（英文是American wire gauge，缩写为AWG），是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。
这种标准化线规系统于1857年起在美国开始使用钢铁工业使用不同的线规，所以下述容并不适用于钢丝。
导线的直径与导线承载电流的能力有很大关系。
线规数字越小，表示线材直径越粗，所能承载的电流就越大；反之，线规数字越大，表示线材直径越细，所能承载的电流就越小。
AWG表适用于单根、实心、圆形的导线。
双绞线的AWG值由所有导线的总横截面积决定，并且由于双绞线之间总是有一些空隙，导致相同的AWG值双绞线的直径总是略大于单根导线的直径。
AWG数值应作为基本数值标注于数据线上。
例如，组网使用的五类非屏蔽双绞线一般使用AWG 24的线材，而SATA线一般是AWG 26线材。
计算公式：定义直径0.005英寸为AWG 36，直径0.46英寸为AWG 0000。
从AWG 36至AWG 0000等比共计40个值。
可以根据如下公式计算出每种AWG值的实际直径：或者n代表AWG的值。
横截面积为：从直径计算AWG值可以通过如下公式：AWG 00，AWG 000，AWG 0000的n分别使用-1，-2，-3。
释: 美国区分导线直径的标准，又称B&S线程（即Brown & Sharps线程）铜线直径通常以AWG（美国导线规格）作为单位进行测量。
AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。
粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这回导致电缆更沉、更难以安装、价格也更贵。
电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量。
不同AWG数值的导线的直径、面积和重量AWG 直径（英寸）直径（毫米）面积（密尔）面积（平方毫米）重量（千克/千米）22 0.0253 0.643 640.40.3256 2.89523 0.0226 0.574 511.50.2581 2.29524 0.0201 0.511 404.00.2047 1.82026 0.0159 0.404 253.00.1288 1.145上表的尺寸是一百多年前确定的，而随着技术发展，现在导线性能不断提高。
美标电缆线规格
美标电缆线规格目录1.美标电缆线的定义和分类2.美标电缆线的规格参数3.美标电缆线的应用领域4.美标电缆线的选购注意事项正文【美标电缆线的定义和分类】美标电缆线，顾名思义，是指按照美国标准生产的电缆线。
根据用途和功能的不同，美标电缆线可以分为多种类型，如低烟无卤电缆、耐火电缆、阻燃电缆等。
【美标电缆线的规格参数】美标电缆线的规格参数主要包括以下几个方面：1.线径：根据不同的使用环境和电流要求，美标电缆线的线径有所不同。
常见的线径范围为 0.5mm 至 10mm。
2.电压：美标电缆线的电压分为低压、中压和高压三种，一般低压电缆用于民用和工业用电，中压和高压电缆用于输电系统。
3.频率：美标电缆线的频率分为低频、中频和高频三种，不同频率的电缆线适用于不同的电气设备。
4.绝缘材料：美标电缆线的绝缘材料主要有聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）等，不同的绝缘材料具有不同的性能特点。
5.护套材料：美标电缆线的护套材料主要有聚氯乙烯（PVC）、聚氨酯（TPU）、氟橡胶（FKM）等，不同的护套材料具有不同的耐磨、耐腐蚀和耐高温性能。
【美标电缆线的应用领域】美标电缆线广泛应用于以下领域：1.工业设备：如电机、变压器、配电箱等。
2.建筑工程：如电力系统、照明系统、消防系统等。
3.电力传输：如输电线路、变电站、发电厂等。
4.家用电器：如电视机、洗衣机、空调等家用电器产品。
5.交通运输：如汽车、火车、飞机等交通工具的电气系统。
【美标电缆线的选购注意事项】在选购美标电缆线时，应注意以下几点：1.根据实际使用环境和要求，选择合适的线径、电压、频率、绝缘材料和护套材料。
2.选择正规厂家生产的美标电缆线，确保产品质量和售后服务。
3.检查电缆线的外观，确保无破损、无脱皮、无漏油等现象。

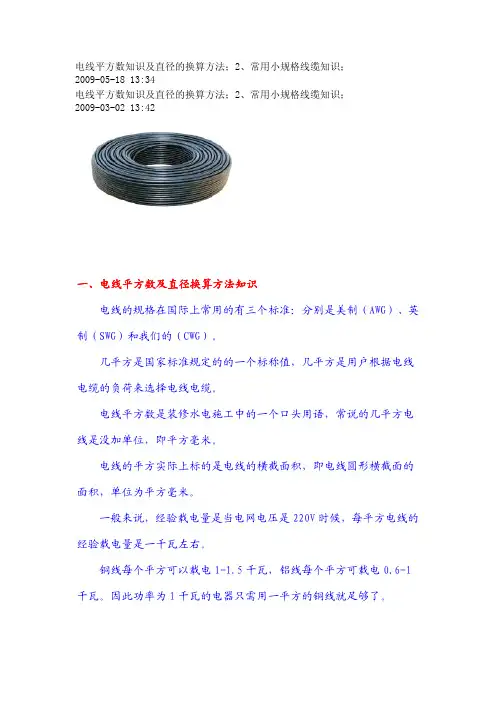

电线平方数知识及直径的换算方法
电线平方数知识及直径的换算方法；2、常用小规格线缆知识；2009-05-1813:34电线平方数知识及直径的换算方法；2、常用小规格线缆知识；2009-03-0213:42一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14=0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：0.7854×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785×（0.2×0.2）×48= 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。
美标AWG(导体截面积)资料讲解
美标A W G(导体截面积)AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。
CANARE公司使用的导体线号如下表所示。
另外，线号越大说明导体的横截面积越小。
AWG 导体横截面积(mm2)13 2.8114 2.1815 1.7516 1.2718 1.0020 0.51,0.5622 0.34,0.37,0.3923 0.29,0.30,0.3124 0.20,0.22,0.2325 0.1826 0.14,0.1528 0.08,0.0931 0.04双绞线100欧姆屏蔽电缆5类4对24AWG 100欧5类4对26AWG 屏蔽软线100欧姆非屏蔽电缆6类4对23AWG的UTP或SCTP超5类4对24AWG非屏蔽电缆5类4对24AWG4对24AWG非屏蔽软线25对24AWG非屏蔽软线4类4对24AWG非屏蔽线25对24AWG非屏蔽线3类4对24AWG非屏蔽线25对24AWG非屏蔽线双体电缆24AWG非屏蔽4/4对24AWG非屏蔽/屏蔽4/4对24/22AWG非屏蔽/屏蔽 4/2对24AWG非屏蔽2/2对150欧姆屏蔽电缆1A型6A型9A型电缆中AWG的含义以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。
其实AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
下表是AWG与公制、英制单位的对照表。
其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。
例如，常用的电话线直径为26AWG，约为0.4mm。
AWG 外径截面积 (mm2) 电阻值 (W/km) AWG 外径截面积 (mm2) 电阻值 (W/km)公制mm 英制inch 公制mm 英制inch4/0 11.68 0.46 107.22 0.17 22 0.643 0.0253 0.3247 54.33/0 10.40 0.4096 85.01 0.21 23 0.574 0.0226 0.2588 48.52/0 9.27 0.3648 67.43 0.26 24 0.511 0.0201 0.2047 89.41/0 8.25 0.3249 53.49 0.33 25 0.44 0.0179 0.1624 79.61 7.35 0.2893 42.41 0.42 26 0.404 0.0159 0.1281 1432 6.54 0.2576 33.62 0.53 27 0.361 0.0142 0.1021 1283 5.83 0.2294 26.67 0.66 28 0.32 0.0126 0.0804 2274 5.19 0.2043 21.15 0.84 29 0.287 0.0113 0.0647 2895 4.62 0.1819 16.77 1.06 30 0.254 0.0100 0.0507 3616 4.11 0.1620 13.30 1.33 31 0.226 0.0089 0.0401 3217 3.67 0.1443 10.55 1.68 32 0.203 0.0080 0.0316 5838 3.26 0.1285 8.37 2.11 33 0.18 0.0071 0.0255 9449 2.91 0.1144 6.63 2.67 34 0.16 0.0063 0.0201 95610 2.59 0.1019 5.26 3.36 35 0.142 0.0056 0.0169 1,20011 2.30 0.0907 4.17 4.24 36 0.127 0.0050 0.0127 1,53012 2.05 0.0808 3.332 5.31 37 0.114 0.0045 0.0098 1,37713 1.82 0.0720 2.627 6.69 38 0.102 0.0040 0.0081 2,40014 1.63 0.0641 2.075 8.45 39 0.089 0.0035 0.0062 2,10015 1.45 0.0571 1.646 10.6 40 0.079 0.0031 0.0049 4,08016 1.29 0.0508 1.318 13.5 41 0.071 0.0028 0.0040 3,68517 1.15 0.0453 1.026 16.3 42 0.064 0.0025 0.0032 6,30018 1.02 0.0403 0.8107 21.4 43 0.056 0.0022 0.0025 5,54419 0.912 0.0359 0.5667 26.9 44 0.051 0.0020 0.0020 10,20020 0.813 0.0320 0.5189 33.9 45 0.046 0.0018 0.0016 9,18021 0.724 0.0285 0.4116 42.7 46 0.041 0.0016 0.0013 16,300由表中归纳出的AWG与英寸的关系如下：AWG = A lg inch - B其中，A＝-19.93156857 B＝9.73724。
美标电缆参数
美标电缆参数1. 什么是美标电缆美标电缆是指符合美国国家标准（ANSI/UL）的电缆产品。
这些标准主要由美国安全实验室（Underwriters Laboratories，简称UL）制定和管理。
UL是一个独立的第三方认证机构，负责对各种产品进行安全性和可靠性测试，并颁发相应的认证。
2. 美标电缆参数的重要性美标电缆参数是指在设计、选择和安装电缆系统时需要考虑的各种技术指标和性能参数。
了解和掌握这些参数对于确保电缆系统的安全、可靠运行至关重要。
通过合理选择适用于特定应用场景的美标电缆，可以提高电路传输效率、降低能耗、减少故障风险，并满足相关法规和安全要求。
3. 常见的美标电缆参数3.1 导体材料与截面积导体材料通常使用铜或铝，其截面积决定了导线的传输能力。
常见的导线规格有AWG（American Wire Gauge）和MCM（thousand circular mils）。
AWG用于描述绝热单丝铜导线的规格，而MCM用于描述多股裸铜导线的规格。
3.2 绝缘材料与厚度电缆绝缘层的材料和厚度直接影响着电缆的耐压能力和绝缘性能。
常见的绝缘材料有聚乙烯（PE）、交联聚乙烯（XLPE）和聚氯乙烯（PVC）等。
绝缘层的厚度应根据实际需求进行选择。
3.3 外护套材料与厚度外护套是保护电缆免受机械、化学和环境损害的重要层。
常见的外护套材料有聚氯乙烯（PVC）、低烟无卤（LSZH）和阻燃聚乙烯（FRPE）等。
外护套的厚度也应根据实际需求进行选择。
3.4 额定电压与额定温度额定电压是指电缆系统设计或制造时所能承受的最大工作电压。
额定温度是指电缆在长期运行过程中可以承受的最高温度。
这些参数对于确保电缆系统安全运行至关重要。
3.5 屏蔽和绝缘屏蔽屏蔽和绝缘屏蔽是在电缆中应用的一种电磁干扰抑制措施。
屏蔽通常由铝箔或铜编织层构成，用于阻挡外界干扰信号的影响。
绝缘屏蔽是指在导体与屏蔽之间添加一层绝缘材料，进一步提高抗干扰能力。
电缆线径计算方法
电线电缆的规格都是用横截面积表示的如15mm225mm2等但是怎么估算里面铜线或铝线的直径呢要是电缆进场怎样检测线的粗细是否合格
电缆线径计算方法
文档均来自网络,如有侵权请联系我删除文档
电缆线径计算方法
电线电缆的规格都是用横截面积表示的如 1.5mm2 2.5mm2等，但是怎么估算里面铜线或铝线的பைடு நூலகம்径呢，要是电缆进场，怎样检测线的粗细是否合格。

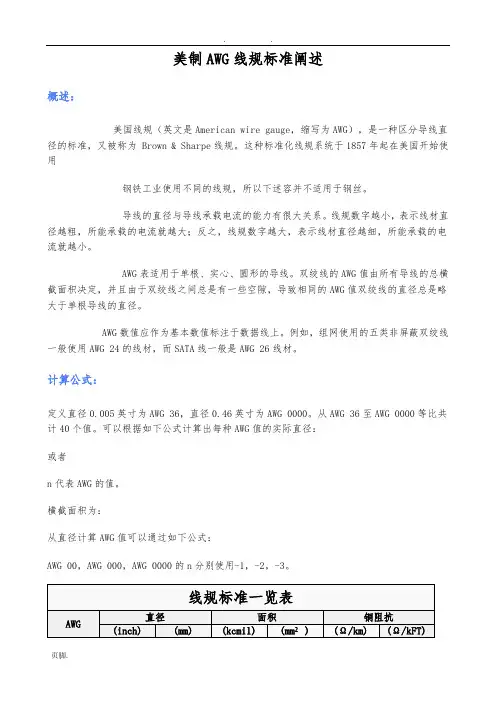

美制AWG线规标准阐述
美制AWG线规标准阐述概述：美国线规（英文是American wire gauge，缩写为AWG），是一种区分导线直径的标准，又被称为 Brown & Sharpe线规。
这种标准化线规系统于1857年起在美国开始使用钢铁工业使用不同的线规，所以下述容并不适用于钢丝。
导线的直径与导线承载电流的能力有很大关系。
线规数字越小，表示线材直径越粗，所能承载的电流就越大；反之，线规数字越大，表示线材直径越细，所能承载的电流就越小。
AWG表适用于单根、实心、圆形的导线。
双绞线的AWG值由所有导线的总横截面积决定，并且由于双绞线之间总是有一些空隙，导致相同的AWG值双绞线的直径总是略大于单根导线的直径。
AWG数值应作为基本数值标注于数据线上。
例如，组网使用的五类非屏蔽双绞线一般使用AWG 24的线材，而SATA线一般是AWG 26线材。
计算公式：定义直径0.005英寸为AWG 36，直径0.46英寸为AWG 0000。
从AWG 36至AWG 0000等比共计40个值。
可以根据如下公式计算出每种AWG值的实际直径：或者n代表AWG的值。
横截面积为：从直径计算AWG值可以通过如下公式：AWG 00，AWG 000，AWG 0000的n分别使用-1，-2，-3。
释: 美国区分导线直径的标准，又称B&S线程（即Brown & Sharps线程）铜线直径通常以AWG（美国导线规格）作为单位进行测量。
AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。
粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这回导致电缆更沉、更难以安装、价格也更贵。
电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量。
不同AWG数值的导线的直径、面积和重量AWG 直径（英寸）直径（毫米）面积（密尔）面积（平方毫米）重量（千克/千米）22 0.0253 0.643 640.40.3256 2.89523 0.0226 0.574 511.50.2581 2.29524 0.0201 0.511 404.00.2047 1.82026 0.0159 0.404 253.00.1288 1.145上表的尺寸是一百多年前确定的，而随着技术发展，现在导线性能不断提高。
美制电线标准AWG与公制2
计算线径与电流的常用方法绝缘导线载流量估算如下:导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流.说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表 5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算.一般铜线安全计算方法是:2.5平方毫米铜电源线的安全载流量--28A.4平方毫米铜电源线的安全载流量--35A .6平方毫米铜电源线的安全载流量--48A .10平方毫米铜电源线的安全载流量--65A.16平方毫米铜电源线的安全载流量--91A .25平方毫米铜电源线的安全载流量--120A.如果是铝线,线径要取铜线的1.5-2倍.如果铜线电流小于28A,按每平方毫米10A来取肯定安全.如果铜线电流大于120A,按每平方毫米5A来取.导线线径与电流规格导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
AWG美标电线规格
AWG美标电线规格AWG美标电线规格vw-1是电线的防⽕等级Ul,VW-1测试标准，实验规定试样保持垂直，⽤试验⽤的喷灯(⽕焰⾼度125mm，热功率500W)燃烧15秒钟，然后停⽌15秒钟，反复5次。
合格标准为：1、余⽕焰不可超过60秒钟2、试样不可烧损25%以上，3、垫在底部的外科⽤棉不可被落下物引燃。
例如：“CSA AWM I A 90 C 300 V FT1”表⽰AWM电⼦线，内部使⽤，不承担机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。
⼯⼚测试的要求2005-10-8 15:27在以太⽹和xDSL接⼊⽹设计中，经常会碰到诸如24AWG、26AWG等等表⽰电缆直径的⽅法。
事实上AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英⼨计）的函数。
下表是AWG与公制、英制单位的对⽐表。
其中，4/0表⽰0000，3/0表⽰000，2/0表⽰00，AWG外径截⾯积(mm2)电阻值(Ω/km)AWG外径截⾯积(mm2)电阻值(Ω/km)公制mm 英制inch公制mm英制inch4/011.680.46107.220.17220.6430.02530.324754.3 3/010.400.409685.010.21230.5740.02260.258848.52/09.270.364867.430.26240.5110.02010.204789.4 1/08.250.324953.490.33250.440.01790.162479.617.350.289342.410.42260.4040.01590.12811432 6.540.257633.620.53270.3610.01420.10211283 5.830.229426.670.66280.320.01260.08042274 5.190.204321.150.84290.2870.01130.06472895 4.620.181916.77 1.06300.2540.01000.05073616 4.110.162013.30 1.33310.2260.00890.04013217 3.670.144310.55 1.68320.2030.00800.03165838 3.260.12858.37 2.11330.180.00710.02559449 2.910.1144 6.63 2.67340.160.00630.020195610 2.590.1019 5.26 3.36350.1420.00560.01691,20011 2.300.0907 4.17 4.24360.1270.00500.01271,53012 2.050.0808 3.332 5.31370.1140.00450.00981,37713 1.820.0720 2.627 6.69380.1020.00400.00812,40014 1.630.0641 2.0758.45390.0890.00350.00622,10015 1.450.0571 1.64610.6400.0790.00310.00494,08016 1.290.0508 1.31813.5410.0710.00280.00403,68517 1.150.0453 1.02616.3420.0640.00250.00326,30018 1.020.04030.810721.4430.0560.00220.00255,544190.9120.03590.566726.9440.0510.00200.002010,200200.8130.03200.518933.9450.0460.00180.00169,180210.7240.02850.411642.7460.0410.00160.001316,300由表中归纳出的AWG与英⼨的关系如下：AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。
美制电线标准AWG与公制、英制单位对照
美制电线标准AWG与公制、英制单位对照
美制电线标准AWG与公制、英制单位对照
2010-12-11 12:15
AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线外径（以英寸计）的函数。
下表是AWG与公制、英制单位的对照表。
其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。
例如，常用的电话线直径为26AWG，约为0.4mm。
由表中归纳出的AWG与英寸的关系如下：
AWG = A lg inch - B
其中，A＝-19.93156857，B＝9.73724。
通常用AWG( American Wire Gauge,美国线规)或者密耳圆(Circular Mil,直径1mil即0.001inch=0.0254mm的导体的截面积)
1 cmil = (1mil)^2
例如: 36AWG=5mils 是指直径为5密耳，而不是指5个密耳圆的面积，4/0AWG=460mils
每AWG之间直径呈等比数列递增，等比“X”算法：
x=(460/5)的1/39次方=1.122932mils 其中39为4/0AWG与36AWG之间的AWG数
即直径从5密耳按等比增加到460密耳的等比系数,
因此线径(密耳)=5*｛x的(36-AWG)次方｝
例 34AWG=5*1.122932^(36-34)=6.3mils=0.16mm
18AWG=5*1.122932^(36-18)==40.3mils=1.023mm(导体直径）。
【最新精选】电线平方数知识及直径的换算方法
电线平方数知识及直径的换算方法；2、常用小规格线缆知识一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。
主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。
美标电缆线径计算
美标电缆线径计算一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。
主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美标电缆线径计算
一、电线平方数及直径换算方法知识
电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：
知道电线的平方，计算电线的半径用求圆形面积的公式计算：
电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方
知道电线的平方，计算线直径也是这样，如：
2.5方电线的线直径是：2.5÷
3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：
电线的平方＝圆周率（3.14）×线直径的平方／4
电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：
0.7854 ×电线半径（毫米）的平方×股数
如48股（每股电线半径0.2毫米）1.5平方的线：
0.785 ×（0.2 × 0.2）× 48 = 1.5平方
二、常用小规格线缆知识
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。
主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。
用途：仪器、仪表、对讲、监控、控制安装。
RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。
主要质量指标：铜芯线径，绝缘厚度，编织材料（市场上多为铝镁丝编织，质量好应该用镀锡铜），编织密度。
UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。
常用UTP CAT 5，UTP CAT 5E 带屏蔽型号为STP
KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（镀锡丝+铝）+聚氯乙烯（聚乙烯），（等同美标RG-6,RG-59）。
现在市场上多用铝镁丝编织（不能焊接，容易氧化），芯线用铜包铝、铜包钢，以至很多人认为SYWV线比SYV线便宜，但事实上并不是那么回事。
RVV（227IEC52/53）聚氯乙烯绝缘软电缆（截面积：0.5-6.0 芯线数1-24）用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。
此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放（芯线铜丝不绞或芯线不绞，这样抗拉能力大大减少，电阻增大）来充数的情况。
衍生型号：RVVS ：此型号芯线的绞距加密，一般用于广播系统。
AVVR 聚氯乙烯护套安装用软电缆（截面积：0.12-0.5 芯线数1-24）用途：信号、控制。
如门禁信号、控制，云台控制等。
HYV、HYA 数据通信电缆（室内、外）（芯线直径0.5mm、芯线数2、4、8等）即电话线，用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用等。
市场上一般芯线直径是0.4 mm，也有差点的是用钢丝或铜铝合金。
另电话线普遍米数不足。
RV、RVP 聚氯乙烯绝缘电缆、聚氯乙烯屏蔽电缆、主要用于设备。
RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆，RVS也可用于广播线或代替RVV线。
RVB在要求不高的情况下可以代替金银线。
BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用，价格实惠电阻低。
在很多连接电源的场合可以多考虑。
RIB 音箱连接线（发烧线、金银线）有些音响线的型号标注上常有“6N”、“7N”的字样，其意义是用来表示使用金属材料制作的发烧线的纯度的高低。
比如“99.9999%”，就可以用“6N”表示，即说明其纯度是6个9，N前面的数字越大说明音响线的纯度就越高。
家庭影院的音响器材是否需要使用品质较高的音响线，关键是要掌握实事求是，量力而行这一原则。
对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质，只要使用一般截面较大一点的铜芯信号线即可。
对于较好的家庭影院音响器材，可以考虑使用高品质的音响线
