图解led单元板维修(汇编)
LED显示屏单元板常见故障及其处理
LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。
2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。
3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。
注：主要检测ABCD 行信号。
全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。
在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。
2、检测4953 输出端是否与其它输出端短路。
全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。
有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。
显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。
2、检测245 的时钟CLK 是否有输入输出。
3、检测时钟信号是否短路到其它线路。
LED发光模块故障及解决(精)
LED发光模块故障及解决一、现象：所有的LED闪烁；问题：接触不良；解决方法：松动处重新固定或接插；二、现象：LED昏暗；问题：开关电源和LED电压标号不一致解决方法:、确保开关电源与LED电压标号一致性；三、现象：部分线路的LED灯不亮；问题：1、接插方向是否正确；2、电源输出接线是否正确；3、电源线插反、接反；解决方法：1、拆出，重新正确方向接插；2、确保红色线接正极，黑色线接负极；3、查出部分插反的线路，重新连接；四、现象：所有LED都不亮；问题：1、开关电源无电压输出；2、开关电源输出接线是否正确；解决方法: 1、试电接入开关电源输入端；2、电源接线正、负极是否正确；LED屏体简易维修流程一、控制系统1、整屏不亮或出现方格" 控制主机是否开启" 通讯线是否插好" 发送卡是否已插好" 多媒体卡与采集卡, 发送卡之间的数据线是否连好" 接收卡JP1 或JP2 开关位置不对" 打开主机" 把通讯线插好" 把发送卡重插" 连好多媒体卡与采集卡, 发送卡之间数据线." 调整好JP1 ，JP2 开关位置" 电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。
（同步屏）2 、每次启动LED 演播室时提示找不到控制系统COM 口至数据发送卡之间的信号采集线没有连接或电脑本身COM 口已坏。
连接好该数据线或更换电脑3 、整屏画面晃动或重影" 检查电脑与大屏之间的通讯线" 检查多媒体卡与发送卡的DVI 线。
" 发送卡坏。
" 把通讯线重插或更换把DVI 线重插加固更换发送卡二、驱动部分1 单元板不亮连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。
连续几块板纵方向不亮，检查此列电源供电是否正常。
+5V 电或GND 是否供给+5V 跟GND 是否短路2 单元板上一行或相应一个模块的行不亮或不正常显示"看其所对应模块的行信号的管脚是否虚焊或漏焊；查看其行信号的上、下电阻是否没焊或漏焊3、一单元板有两行同时亮（显示文字时其中一行正常、一行长亮）看模块所对应的两行信号是否短路4、上半部分或下半部分红色或绿色不亮或不正常显示,单元板缺色"查245 R.G B数据是否有输出。
LED显示屏单元板常见故障解决方案
如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，
如果有更换74HC138；仔细测量金针带ICA信号的通路情况。
6 、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号是否通路，如正常先更换74HC245如
不好再更换第一个74HC595.
7 、此板上半板和下板板STB和CLK信号是共同的，数据是分开的（如果是T12接口数据也是1个）。如检查T08A 板子是上下半板要
分开检查。
8 、如果板子有1颗灯不亮：检查是否虚焊、更换此灯管。
9 、有竖着有4颗灯不亮：第一检查74HC595是否有虚焊；第二更换74HC595；第三更换灯管。
10 、在竖着4颗灯里有3颗不亮有1颗正常：更换正常那颗灯管。
11 、如板子从中间或别的位置往后显示不正பைடு நூலகம்：检查数据信号通路情况；更换最后一个正常显示控制灯的 74HC595；如未排除更
换第一个显示不正常的灯控制的74HC595。每个74HC595 控制8点宽 *4点高个灯管。 74HC595是用DR数据信号串联起来的也就是DR
下面正查的模组排线插到上面不正常的模组上来，看显示如何，也可以把上面不正常处前面正常模组输出接到下一排模组上去看显
示如何，看到底是那个模组出了问题。
LED显示屏单元板常见故障解决方案
1 、整板不亮：板子没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
图解led单元板维修.docx
图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。
此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。
∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。

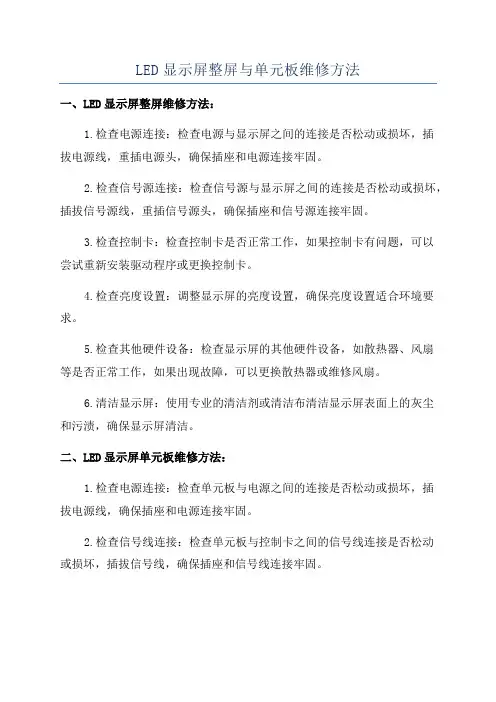

LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。
2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。
3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。
4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。
5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。
6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。
二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。
2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。
3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。
4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。
5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。
6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。
在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。
-在操作之前，确保断开电源，避免电流冲击和短路。
-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。

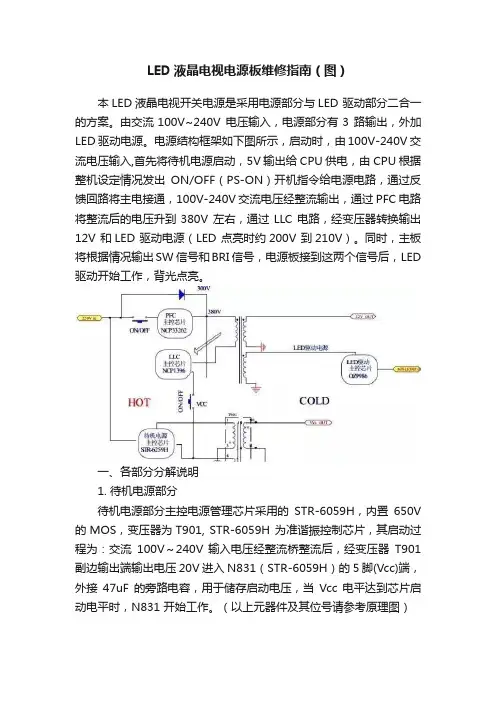

LED液晶电视电源板维修指南（图）
LED液晶电视电源板维修指南（图）本LED液晶电视开关电源是采用电源部分与LED 驱动部分二合一的方案。
由交流100V~240V 电压输入，电源部分有3 路输出，外加LED 驱动电源。
电源结构框架如下图所示，启动时，由100V-240V 交流电压输入,首先将待机电源启动，5V 输出给CPU 供电，由CPU 根据整机设定情况发出ON/OFF（PS-ON）开机指令给电源电路，通过反馈回路将主电接通，100V-240V交流电压经整流输出，通过PFC 电路将整流后的电压升到380V 左右，通过LLC 电路，经变压器转换输出12V 和LED 驱动电源（LED 点亮时约200V 到210V）。
同时，主板将根据情况输出SW 信号和BRI 信号，电源板接到这两个信号后，LED 驱动开始工作，背光点亮。
一、各部分分解说明1. 待机电源部分待机电源部分主控电源管理芯片采用的STR-6059H，内置650V 的MOS，变压器为T901, STR-6059H 为准谐振控制芯片，其启动过程为：交流100V～240V 输入电压经整流桥整流后，经变压器T901 副边输出端输出电压20V 进入N831（STR-6059H）的5 脚(Vcc)端，外接47uF 的旁路电容，用于储存启动电压，当Vcc 电平达到芯片启动电平时，N831 开始工作。
（以上元器件及其位号请参考原理图）当待机5V(5V_S)无正常输出时，首先用示波器检测STR-6059H 的Vcc 供电是否正常，如Vcc 供电出现锯齿波，请检测开关电源是否开路。
本待机部分产生待机5V（5V_S）电压，当主板发过来STB 为高电平时，5V_S 通过光耦N833 来打通主电路，即只有待机电压正常工作，其它电路才能工作。
STR-6259H 的各个引脚功能如下：STR-6259H 具有过压保护、过流保护、以及过热关断等保护电路。
2. PFC 部分PFC（Power Factor Correction）即功率因数校正,主要用来表征电子产品对电能的利用效率。
LED显示单元板常见故障与排除
11.屏上一个模块随机亮几列 ？ 11.屏上一个模块随机亮几列 A.看模块对应的595有没有虚焊 A.看模块对应的 有没有虚焊 看模块对应的595 B. 检查595上有无STR信号，量595STR脚与相邻的595是否相连 C. 检查595上有无 上有无STR信号 信号， 595STR脚与相邻的 是否相连 脚与相邻的595 更换595 更换595 12.屏上一行或相应一个模块的行不亮或不正常显示？ 12.屏上一行或相应一个模块的行不亮或不正常显示 屏上一行或相应一个模块的行不亮或不正常显示？ A.查 A.查 B.查看其行信 B.查看其行信 看其所对应模块的行信号的管脚是否虚焊或漏焊 号与138 号与138 或 4953 所对应的管脚是否断开或与其它信号短路 ； C. 查看其行信号的上、 D.查看138 输出 D.查看 查看138 查看其行信号的上、下拉电阻是否没焊或漏焊 的行信号与相对应的4953 E. 的行信号与相对应的4953 之间是否断开或与其它信号短路 更换IC 更换IC 13.单元板缺色 ？ 13.单元板缺色 A.检测245的该颜色的数据端是否有输入输 A.检测 的该颜色的数据端是否有输入输 检测245 B.检测该颜色的数据信号是否短路到其它线路 检测该颜色的数据信号是否短路到其它线路。 C.检测 出。 B.检测该颜色的数据信号是否短路到其它线路。 C.检测 该颜色的驱动IC之间的级连数据口是否有断路或短路 虚焊。 之间的级连数据口是否有断路或短路、 该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。 14.有单点或单列高亮，或整行高亮，并且不受控？ 14.有单点或单列高亮 或整行高亮，并且不受控？ 有单点或单列高亮， A.检查 A.检查 该列是否与电源地短路。 B.检测该行是否与电源正极短路。 C. B.检测该行是否与电源正极短路 检测该行是否与电源正极短路。 该列是否与电源地短路。 更换其驱动IC。 更换其驱动IC。 15.显示混乱，但输出到下一块板的信号正常？ 15.显示混乱 但输出到下一块板的信号正常？ 显示混乱， 检测245对应 检测245对应 STB锁存输出端与驱动 的锁存端是否连接或信号被短路到其 锁存输出端与驱动IC 的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其 它线路。 它线路。
图解led单元板维修
图解l e d单元板维修-CAL-FENGHAI.-(YICAI)-Company One1图解led单元板维修图1单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和0欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。
图2此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏图3此现象是B信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏图4此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏图5此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：(有595芯片的两行模块为一、三区，有排针的为二、四区)图6此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号。
图7此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。
图8此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。
图9此现象是一、三区138芯片上无A信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片A 信号的线路有损坏，如果确认没有则是138芯片已损坏。
图10此现象是一、三区138芯片上无B信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片B 信号的线路有损坏，如果确认没有则是138芯片已损坏。
LED单元板(P10单元板)维修教程
前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。
为此，编写了《LED显示屏单元板维修手册》，供大家参考。
第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。
电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。
一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
在具体的应用中1表示为高电平，0表示为低电平。
数字电路的工作信号在时间上和数值上是不连续变化的。
数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。
这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。
分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。
数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。
它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。
在P10模组中使用的74HC 245就是一种八位移位寄存器，。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
维修案例-图文说明【LED显示屏维修资料】
1今天维修遇到的情况：故障2和3不亮为死灯，更换其灯珠，故障4：更换了595还是不行，发现改595数据芯片输入被电钻钻断了！连接好R信号即可！有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是用表笔测4953输出，发现3、4行输出短路，15、6行输出短路。
换掉相应的4953即好。
2P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
32P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍即好。
43P10全户外单色板，只有4、8、12、16行亮（如图红色指亮），换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
4。
第七章 LED驱动板原理及维修介绍
流过升压MOS的电流，可以通过检测RISW上的电 压得来。当ISW脚上的电压超过0.5V，即触发升 压MOS过流保护功能。此时，升压MOS会被立 刻关断，直到下一个工作周期。同时，TIME脚充 电，当下个周期到来之前，TIME上升到3V， IC 即停止工作并锁死，则必须重新上电。
54V
BL_ON
DRA5580具体电路详解(一)
输入欠压保护
Boost升压
串稳电路
过 流 检 测
3D电流切换
DRA5580具体电路详解(二)
OVP=2V
调光MOS内置，外围 线路比较简单，MOS管 耐压85V
故障保护电路
常见故障分析
1. 驱动板的输入是否正确：包括24/56V供电电压、BL_ON信号和 PDIM调光信号等是否正常；
BL_ON
5V
DRU4220具体电路详解(一)
输入欠压保护电路
Boost升压
机芯板输入BL_ON和P_DIM信号
PT信号输出
限功率设置
OVP设置
DRU4220具体电路详解(二)
3D电流控制电路
故障保护电路 OVP=2.0V
关键参数设置
外置恒流三极管
DRA5580
升压电感
升压MOS 升压二极管
Cin
120v200ma56dutydrf4610驱动板外观图升压电感调光mosdrf4610驱动板原理框图电源板dimming调光dimmingmos直流输出boost升压电路oz9920sn控制ic56vdclightbarblon24v供电电压3denpdimtcon板3dpwm13dpwm2drf4610驱动板原理框图输入电压blon升压电感升压mos调光mos升压二枀管调光mos调光mos调光mos检测电阻drf系列驱动板具体电路详解一当uvls脚低于25vic停止工作输入电压56vr601150kr6029k13脚正常电压32v当56v下降到44v时uvls脚小于25v时ic将停止工作防止因输入电压降低导致输入电流过大由于vcc脚耐压为20v由q613d602等元件组成的射随电路将24v转为约12v的电压为ic的vcc供电vcc开通阀值要求75v5脚ena使能脚是从机芯板通过电源送来的blon信号要求高电平2v低电平1v当ena脚超过2vvref便开始从0v上升到6v当vref脚上升到45v阀值同时uvls脚超过258vic开始正常工作当发生输出过压过流等情况时timer脚开始给c615充电当该脚电压达到3v时ic停止工作
LED显示屏整屏与单元板维修方法
LED显示屏整屏与单元板维修方法LED显示屏是一种常见的大屏幕显示设备，广泛应用于室内外的广告、道路交通、体育赛事等场所。
由于LED显示屏长时间开机使用，或者受到外部环境的影响，可能会出现一些故障，比如整屏花屏、单元板故障等问题。
在这种情况下，我们需要及时进行维修，以保证LED显示屏的正常使用。
接下来，我将介绍LED显示屏整屏和单元板的常见维修方法。
一、LED显示屏整屏维修方法：1.整屏花屏：当LED显示屏整屏出现花屏情况时，首先需要检查信号线是否连接正常，确认信号源的输出是否正常。
如果信号源和连接线正常，那么问题可能出现在控制卡或者接口板上。
此时，需要检查控制卡和接口板的连接是否松动，是否有损坏的情况。
如果发现有问题，可以更换控制卡或者接口板来解决花屏问题。
2.整屏无法显示：LED显示屏整屏无法显示的原因可能是控制卡或者LED模块故障。
首先需要检查控制卡的指示灯是否正常亮起，确认控制卡是否正常工作。
如果控制卡正常，那么可以通过检查LED模块的连接线是否松动或者受损来确定问题所在。
如果LED模块出现故障，可以单独更换故障的LED模块来解决整屏无法显示的问题。
3.整屏闪烁：LED显示屏整屏闪烁可能是由于电源供应不稳定或者接触不良引起的。
此时，可以检查电源线是否连接正常，电源是否稳定输出。
另外，还可以检查显示屏的接地是否良好，是否有接触不良的情况。
如果发现问题，可以更换稳定的电源供应或者重新连接接地线来解决整屏闪烁问题。
二、LED显示屏单元板维修方法：1.单元板无法显示：LED显示屏单元板无法显示的原因可能是LED模块、电源或者控制芯片故障。
首先需要检查LED模块的连接线是否松动或者受损，确保LED模块正常工作。
如果LED模块正常，可以检查电源供应是否稳定，检查控制芯片的连接是否良好。
如果发现故障，可以更换故障的部件来解决单元板无法显示的问题。
2.单元板花屏：当LED显示屏单元板出现花屏情况时，可能是由于控制芯片或者接口板故障引起的。
LED显示屏单元板电路图分析
LED显示屏单元板电路图下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每一个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平常，那么相应的二极管就亮。
将许多如此的模块组合在一路，确实是咱们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能操纵芯片。
通常咱们的单元板/模组是带有显示驱动电路的，咱们还需要带有单片机的操纵卡才能将咱们所需要显示的文字/图形显示在屏幕上。
电路原理图示如下：不管文字仍是图形都是由点阵组成的，比如咱们经常使用的汉字，完整的点阵由16x1六、32x32等等，每一个点确实是一个像素点。
将黑点处（点亮的像素点）概念为1，白点处（不亮的像素点）概念为0，就能够够编写成能在单片机中保留的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD, 0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xB F,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07 ,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF, 0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF, 0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0 xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7 ,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB, 0xFE,0xF7}这是16x16的点阵汉字，每一个汉字32个字节。
LED单元板常见问题及维修
LED常见问题1、一单元板不亮问题：1、检查+5V电或GND是否供给；2、检查+5V跟GND是否短路；3、检查138第五腿的OE是否有信号；4、检查245相连的OE信号是否正常（断路或短路）。
解决方法：1、给上+5V电或GND供给；2、把短路的部分断开；3、把OE信号供上；4、把断路的连好，把短路的给断开。
2、一单元板上半部分或下半部分不亮或显示不正常问题：1、检查138 的第5腿OE是否有信号；2、查看74HC595 的第11、12 腿的信号是否正常；（SCLK 、 RCK）；3、查看相连的 OE 信号是否正常；（断路或短路）；4、查看双排插针与 245 相连的 SCLK 、RCK 信号是否正常；（断路或短路）。
解决方法：1、把 OE 信号连上；2、把 SCLK 、RCK 信号连好；3、把断路的连好，把短路的断开；4、把断路的连好，把短路的断开。
3、一单元板上一行或相应一个模块的行不亮或不正常显示问题：1、查看其所对应模块的行信号的管脚是否虚焊或漏焊；2、查看其行信号与 4953 所对应的管脚是否断开或与其它信号短路；3、查看其行信号的上、下拉电阻是否没焊或漏焊；4、74HC138 输出的行信号与相对应的4953 之间是否断开或与其它信号短路；解决方法：1、把虚焊、漏焊的给焊好；2、把断路的连好把短路的断开；3、把没焊的给补上把漏焊的给焊好；4、把断路的连好把短路的断开。
4、一单元板有两行同时亮（显示文字时其中一行正常、一行常亮）问题1、查看模块所对应的两行信号是否短路；2、查看查看138的输出腿、上下拉电阻和模块管脚及4953是否短路。
解决方法：把短路的断开5、上半部分或下半部分红色或绿色不亮或不正常显示问题1、查看输入排针脚是否正常或与 GND、+5V短路；2、查看输入排针到 245之间的信号是否正常（短路或断路）；3、IC245坏了。
解决方法1、把断路的连好；2、把短路的断开；3、更换新的 IC。
LED显示屏整屏与单元板维修方法
L E D显示屏整屏与单元板维修方法(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。
随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。
由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。
LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。
例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。
目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。
随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。
二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。
3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。
5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。
7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。
LED显示屏单元板故障检修与分析
一、故障现象：1、单元板出现一条行长亮、暗亮、不亮。
检查维修：（1）目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。
（2）用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；若否，则判断HC138H坏。
（3）如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。
2、单元板出现一列长亮、暗亮、不亮。
检查维修：（1）目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好。
（2）用万用表测量HC595的输出端【HC595的输出引脚：1、2、3、4、5、6、7、15共八列控制端；测量时应区分红、绿集成电路、顺序排列为：红、绿（R、G）】电压是否正常；如是，则判断HC595输出端与模块输入端断路；如否，则判断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，注意电路引线别断开）。
( 3 ) 若以上都是好的则是模块本身有质量问题，将对应模块用同档次的模块换了3、单元板出现八点行或单点不亮、长亮、暗亮及16点。
检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、漏焊、断路。
（2）每小区（单元板共分上下两小区）的左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。
（3）可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。
4、单元板出现八点列或单点不亮、长亮、暗亮及16点。
检查维修：（1）目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
LED全彩显示屏组装工艺规范-安装指导及售后维修-图文(精)
目录一、LED 全彩屏组成及分类 . ................................................................... .. (2)1. 组成部分 . ................................................................... . (2)2. 分类 . ................................................................... (2)3. 生产组装流程 . ................................................................... .. (3)二、生产组装工艺...................................................................... (3)1. 组装流程 . ................................................................... . (3)1.1 全彩外框结构制作 . ................................................................... .. (3)1.2 模组组装 . ................................................................... (3)1.3 灯板拼装 . ................................................................... (4)1.4 连接成品扁线 . ................................................................... . (4)1.5 安装开关电源 . ................................................................... . (4)1.6 制作电源线，连线 . ................................................................... .. (5)1.7 切割接收卡亚克力板 . ................................................................... . (5)1.8 调试、老化 . ................................................................... .. (6)1.9 检验，包装入库 . ................................................................... (6)三、LED 全彩屏现场安装规 . ................................................................... . (7)1. 安全指示 . ................................................................... . (7)1.1安全标示说明 . ................................................................... .. (7)1.2 安全说明 . ................................................................... (7)2. LED全彩箱体结构安装规 ..................................................................... . (8)2.1 显示单元箱体 . ................................................................... . (8)2.2 安装用标准件及工具 . ................................................................... . (8)2.3 安装操作步骤 . ................................................................... . (8)2.3.1 校验钢架 . ................................................................... . (8)2.3.2 安装箱体 . ................................................................... . (9)3. 室LED 全彩磁吸式结构安装规 ..................................................................... (14)3.1 安装现场勘测，布线 . ................................................................... .. (14)3.2嵌入式LED 全彩屏铁方管结构安装 .....................................................................143.2.1安装用标准件及工具 . ................................................................... . (14)3.2.2 安装步骤 . ................................................................... .. (14)3.3 挂装LED 全彩屏铁方管结构安装 ..................................................................... (17)3.3 模组拼接、连线调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图解led单元板维修
图1
单元板不亮
A、单元板无A信号
B、245芯片的输入A脚虚焊或245芯片损坏
C、04芯片旁边的二极管、小电容和0欧损坏或虚焊
D、输入排针的A信号与GND短路
E、04芯片的第一脚虚焊或损坏
F、输入排针无OE
G、检查供电电源与信号线是否连接。
图2
此现象是A信号有问题引起的
A、单元板的A信号与GND和VCC短路
B、有A信号的245芯片损坏
C、245芯片的输出A信号虚焊
D、04芯片左边和下边的小电容损坏
图3此现象是B信号有问题引起的
A、单元板无B信号
B、单元板上的B信号与GND和VCC短路
C、245芯片的输出和输入B信号虚焊或损坏
图4
此现象是C信号有问题引起的
A、单元板无C信号
B、单元板上的C信号与GND和VCC短路
C、245芯片的输出和输入C信号虚焊或损坏
图5
此现象是C信号有问题引起的
A、单元板无D信号
B、单元板上的D信号与GND和VCC短路
C、245芯片的输出和输入D信号虚焊或损坏
D、控制2、4区的138芯片的D信号虚焊或损坏
E、04芯片损坏
注：(有595芯片的两行模块为一、三区，有排针的为二、四区)
图6
此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号。
图7
此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。
图8
此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。
图9
此现象是一、三区138芯片上无A信号造成的；检查
一、三区138芯片是否虚焊和输入到138芯片A信号的线路有损坏，如果确认没有则是138芯片已损坏。
图10此现象是一、三区138芯片上无B信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片B信号的线路有损坏，如果确认没有则是138芯片已损坏。
图11此现象是一、三区138芯片上无C信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片C信号的线路有损坏，如果确认没有则是138芯片已损坏。
图12
此现象是一、三区138芯片上无D信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片D信号的线路有损坏，如果确认没有则是138芯片已损坏。
图13此现象是一、三区138芯片上无OE信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片OE 信号的线路有损坏，如果确认没有则是138芯片已损坏。
图14此现象是单元板上半部G1信号有问题造成的；
A、上半部的第一个绿色595芯片没有输入过来的G1信号
或芯片已损坏；
B、有G1信号的245芯片虚焊、断线或损坏；
C、输入排针的G1信号虚焊；
D、G1信号与GND短路。
图15
此现象与上图的现象差不多，只是把G1信号改为G2信号就行了
图16
此现象与上图的现象差不多，只是把G1信号改为R2信号就行了
图17
此现象与上图的现象差不多，只是把G1信号改为R1信号就行了
图18
这种杂亮现象是有单元板的LT信号和SK信号有问题引起的；有时也会出现单元板黑屏
A、单元板无LT信号或SK信号
B、LT信号和SK信号与GND和VCC短路
C、单元板上的245芯片损坏或本身的LT和SK脚虚焊
D、LT信号与SK信号短路
注：（认真检查板子上所有与LT和SK信号有关的芯片与线路）
图19
此现象是行脚连焊造成的；应注意检查相对应区域内
的行脚、138芯片的输出行脚、4953芯片的输出行脚和行下拉排阻。
图20
此现象是列脚连焊造成的；检查出现问题两个模块上的列脚和595芯片的列脚（也有可能是模块内部连焊）
图21
此现象与595芯片的输出和输入有关系；检查出现异常现象模块上595芯片的输入脚和前595芯片的输出脚，无问题则是595芯片已损坏；
图22
此现象是列脚与GND短路或595芯片已损坏；
图23缺少行信号会产生此现象；
A、4953损坏
B、行信号与GND短路
C、138芯片输出到4953芯片的行信号的线路有断路
D、4953输出到模块的行管脚之间的线路有断路
图24
行信号与VCC短路会出现此现象;138和4953芯片烧毁也有这种现象
后续
1．输出有问题
A、输入到输出排针的信号是否断线或短路。
B、输出口的SK和LT信号是否正常。
C、最后一个595、138和245芯片损坏
D、输出排针上的信号是否有相互短路的或有短路到地的。
E、检查输出的排线。
2．单板不亮，但输出到下一块板的信号正常
A、04芯片旁边的二极管、小电容和0欧损坏或虚焊
单元板维修小技巧
此现象是时钟锁存损坏引起的，但595和245芯片上都有时钟锁存而且大部分还是相通的，在芯片没有明显的短路又测出有短路现象的情况下样快速找到问题点呢？请试试下面的方法！
&确定短路的信号，例如时钟锁存短路，我们可以把这两个信号分别接在VCC与GND上，在用手去触碰单元板上的芯片，把感觉温度较高的芯片换掉就可以了（此方法有60％的成功率）。
