电力电子变换和控制技术(2017版)教学大纲
电力电子技术课程教学大纲
电力电子技术课程教学大纲SANY GROUP system office room 【SANYUA16H-SANYHUASANYUA8Q8-《电力电子技术》课程教学大纲一、课程教学目标:通过教学应使学生掌握半导体器件的工作原理、特性参数、驱动电路及保护方法；特别是掌握晶闸管的特性参数；掌握晶闸管的可控整流、直流变换、逆变、交流变换等变换的原理及波形。
二、课程设置说明:电力电子技术是由电力学、电子学和控制理论三门学科交叉形成的，在电力系统、电气工程和各类电子装置中应用广泛，是一门综合性很强的课程。
本课程学习之前，应具备高等数学、电路、电子技术、电机与电力拖动等方面的相关知识。
本门课程使用了多媒体课件教学，开设有多个教学实验三、课程性质:本课程是应用电子技术专业的主干必修课之一。
电力电子技术是弱电和强电之间的接口，是弱电控制强电的技术。
课程研究电力电子技术的分析与设计的基础知识，包括可控整流技术（单、三相，半控与全控，半波与全波）、电力电子器件及参数、有源逆变技术、触发电路、交流调压、无源逆变技术等。
通过对本课程的学习，使学生了解并掌握分析电力电子装置与设备设计的基本理论与基本方法，为相关后续课程的学习打下坚实的基础。
四、教学内容、基本要求和学时分配:本课程的教学内容包括：熟悉和掌握晶闸管、电力MOSFET、IGBT等电力电子器件的结构、原理、特性和使用方法；熟悉和掌握各种基本的整流电路、直流斩波电路、交流-交流电力变换电路和逆变电路的结构、工作原理、波形分析和控制方法。
掌握PWM技术的工作原理和控制特性，了解软开关技术的基本原理。
了解电力电子技术的应用范围和发展动向。
掌握基本电力电子装置的实验和调试方法。
第一章电力二极管与晶闸管（8学时）教学重点：电力二极管和晶闸管的工作原理、特性与参数教学内容：电力二极管、晶闸管、晶闸管的派生器件：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
第二章全控型电力电子器件（8学时）教学重点：门极可关断晶体管和电力晶体管教学内容：门极可关断晶闸管（GTO）、（GTO）电力晶体管、电力场控晶体管、绝缘栅双极型晶体管、静电感应晶体管、静电感应晶闸管。
《电力电子技术》课程教学大纲
电力电子技术课程教学大纲（POWERE1ECTRONIC）总学时数：40其中:实验学时数：0课外学时数：0学分数：2.5适用专业：电气工程与自动化专业一、课程的性质、目的和任务本课程是自动化专业的基础课程，它的任务是使学生掌握各类电力电子器件的工作原理，特性和主要参数及其各类变流装置发生的电磁过程，基本原理，控制方法，设计计算，实验技能以及它们的技术经济指标。
以便学生毕业后具有进一步掌握各种变流装置的能力，并为后续课“电力拖动与运动控制系统”打好基础。
二、课程教学的基本要求（一）掌握电力电子器件（主要为晶闸管，电力晶体管，可关断晶闸管、电力场效应晶体管和绝缘栅双极晶体管）的工作原理，特性和主要参数（含驱动、缓冲和保护电路）。
（二）熟练掌握单相，三相整流电路和有源逆变电路的基本原理，波形分析和各种负载对电路运行的影响，并能对上述电路进行初步的设计计算（包括触发电路与保护环节）。
（三）3.了解无源逆变、直流斩波、交流调压和交-交变频电路的工作原理，了解并掌握PWM控制技术及PW型逆变电路的基本原理和控制方法。
（四）初步了解软开关技术的基本概念和常用的组合变流电路的主要形式。
（五）初步了解电力电子学科的发展趋势。
（六）掌握基本变流装置的调试实验方法。
三、课程的教学内容、重点和难点绪论基本内容：电力电子技术的基本概念和内涵，电力电子技术发展历程，电力电子技术应用领域，本课程在国民经济中的作用意义，本课程的特点和学习方法。
基本要求：使学生了解电力电子技术的基本概念和内涵，了解本课程的重要性，认识到他所学的内容仅是电力电子学科中的最基本的内容,而本学科还有很多重要的课题有待去学习，去解决。
第一章电力电子器件一、电力电子器件概述基本内容：电力电子器件的概念和特征；电力电子系统的构成；电力电子器件的分类。
基本要求：1、了解电力电子器件的基本概念、主要特征以及主要类型；2、了解应用电力电子器件构成的系统的主要组成部分及各部分功能。

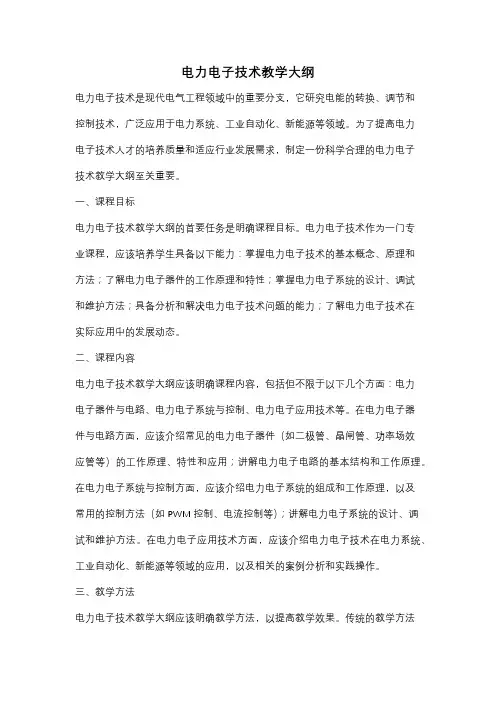

电力电子技术教学大纲
电力电子技术教学大纲电力电子技术是现代电气工程领域中的重要分支，它研究电能的转换、调节和控制技术，广泛应用于电力系统、工业自动化、新能源等领域。
为了提高电力电子技术人才的培养质量和适应行业发展需求，制定一份科学合理的电力电子技术教学大纲至关重要。
一、课程目标电力电子技术教学大纲的首要任务是明确课程目标。
电力电子技术作为一门专业课程，应该培养学生具备以下能力：掌握电力电子技术的基本概念、原理和方法；了解电力电子器件的工作原理和特性；掌握电力电子系统的设计、调试和维护方法；具备分析和解决电力电子技术问题的能力；了解电力电子技术在实际应用中的发展动态。
二、课程内容电力电子技术教学大纲应该明确课程内容，包括但不限于以下几个方面：电力电子器件与电路、电力电子系统与控制、电力电子应用技术等。
在电力电子器件与电路方面，应该介绍常见的电力电子器件（如二极管、晶闸管、功率场效应管等）的工作原理、特性和应用；讲解电力电子电路的基本结构和工作原理。
在电力电子系统与控制方面，应该介绍电力电子系统的组成和工作原理，以及常用的控制方法（如PWM控制、电流控制等）；讲解电力电子系统的设计、调试和维护方法。
在电力电子应用技术方面，应该介绍电力电子技术在电力系统、工业自动化、新能源等领域的应用，以及相关的案例分析和实践操作。
三、教学方法电力电子技术教学大纲应该明确教学方法，以提高教学效果。
传统的教学方法包括理论讲解、实验演示和课堂讨论，这些方法仍然具有重要的作用。
此外，还可以引入现代教学手段，如多媒体教学、虚拟仿真实验等，以增加学生的学习兴趣和参与度。
鼓励学生进行实践操作和项目实训，培养他们的动手能力和解决实际问题的能力。
同时，注重培养学生的团队合作精神和创新思维，通过小组讨论、项目研究等方式，提高学生的综合素质和实践能力。
四、教材选用电力电子技术教学大纲应该明确教材选用的原则和要求。
教材应该全面、系统地介绍电力电子技术的基本概念、原理和方法，具备循序渐进的教学思路。
电力电子技术课程大纲
电力电子技术课程大纲一、课程背景和目标本课程旨在介绍电力电子技术的基本原理、应用和发展趋势，培养学生熟悉电力电子技术的能力，为相关领域的工作和研究提供基础知识和技能。
二、教学内容与安排1. 电力电子基础知识1.1 电力电子的定义和分类1.2 电力电子器件及其特性1.3 电力电子电路和拓扑结构1.4 电力电子系统建模与分析方法2. 开关电源与电力因数校正技术2.1 开关电源的动态响应和稳定性分析2.2 电力因数校正技术的原理和应用2.3 无功功率补偿技术及控制策略3. 交流电力电子调节技术3.1 交流电力电子装置的原理和结构3.2 交流电力电子调制方法3.3 交流电力电子调节技术的控制与应用4. 直流电力电子调节技术4.1 直流电力电子装置的原理和结构4.2 直流电力电子调制方法4.3 直流电力电子调节技术的控制与应用5. 电力电子应用与发展趋势5.1 变频调速技术在电力电子中的应用 5.2 电力电子在新能源领域的应用5.3 电力电子技术的发展趋势与挑战三、教学方法与评价方式1. 教学方法1.1 课堂讲授结合案例分析和实验演示 1.2 小组讨论和问题解答1.3 实践实习和项目设计1.4 相关文献研读和学术研讨2. 评价方式2.1 平时表现和课堂参与度2.2 作业和实验报告2.3 期中考试和期末考试2.4 科研项目设计和报告四、教材与参考资料1. 教材1.1 《电力电子技术导论》 - 作者：张三1.2 《电力电子系统与应用》 - 作者：李四1.3 《现代电力电子技术原理与应用》 - 作者：王五2. 参考资料2.1 《电力电子技术基础》 - 作者：赵六2.2 《电力电子技术概论》 - 作者：钱七2.3 《电力电子技术发展趋势与挑战》 - 作者：孙八五、教学团队本课程由经验丰富的教师团队承担，具备电力电子技术及其应用领域的研究背景和实践经验，保证教学内容的准确性和实用性。
六、考核要求和学分分配1. 考核要求1.1 出勤率达到规定标准1.2 完成课堂作业和实验报告1.3 参加期中考试和期末考试1.4 科研项目设计和报告2. 学分分配2.1 平时表现：20%2.2 作业和实验报告：30%2.3 期中考试：20%2.4 期末考试：20%2.5 项目设计和报告：10%七、备注本大纲仅供参考，教学内容和安排可能根据实际情况进行调整和更新，希望同学们能够积极参与课程学习，不断拓展电力电子技术的知识和应用领域。
电力电子技术课程教学大纲
电力电子技术课程教学大纲一、课程简介电力电子技术是现代电力系统中不可或缺的重要组成部分，它涉及到电能的转换、调节和控制等关键技术，对电力系统的可靠性和效率有着深远的影响。
本课程旨在通过系统化的教学，使学生获得电力电子技术的理论基础和实践操作能力，为未来从事相关领域的工作做好准备。
二、课程目标1. 理解电力电子技术的基本原理和概念；2. 掌握电力电子器件的性能、特点和应用；3. 能够进行电力电子系统的设计和仿真；4. 具备电力电子实验操作和故障排除的能力；5. 培养学生的创新思维和解决实际问题的能力。
三、教学内容1. 电力电子基础知识- 电力电子的定义和发展历程；- 电力电子系统的组成和分类；- 电力电子器件的基本原理和特性。
2. 交流-直流变换技术- 单相和三相桥式整流电路；- 直流电压调节和稳定技术；- 高频变压器和谐振技术。
3. 直流-交流变换技术- 单相和三相逆变电路；- 逆变电路的调制技术；- 谐振逆变电路和多电平逆变技术。
4. 交流-交流变换技术- 交流调压技术；- 交流调频技术；- 交流电力传输技术。
5. 电力电子在新能源领域的应用- 光伏发电系统；- 风能发电系统；- 储能系统。
四、教学方法1. 理论授课：通过讲授基本概念、原理和分析方法，帮助学生建立系统的知识框架；2. 实验探究：组织实验操作，让学生亲自动手，加深对电力电子技术的理解和应用；3. 课堂讨论：引导学生进行小组讨论，促进思维碰撞和知识交流；4. 课程项目：设置课程项目，要求学生进行课程设计和实践操作，提升实际应用能力；5. 远程教学：结合现代信息技术，通过在线平台进行远程教学和互动。
五、考核方式1. 课堂表现：考核学生的课堂参与、提问和回答能力；2. 作业完成：布置课后作业，考察学生对所学知识的掌握程度；3. 实验报告：要求学生进行实验操作并撰写实验报告，评估实验能力和数据处理能力；4. 期末考试：综合考核学生对整个课程内容的理解和应用能力；5. 课程设计：要求学生根据所学知识进行课程设计和实践操作，并提交报告。
《电力电子与能源变换》课程教学大纲(本科)
《电力电子与能源变换》课程教学大纲课程编号：081050211课程名称：电力电子与能源变换英文名称：Power Electronics and power converter课程类型：专业课课程要求：选修学时/学分：4龄（讲课学时：44实验学时：4上机学时：0）适用专业：自动化一、课程性质与任务电力电子与能源变换是自动化（电力电子）专业一门重要的专业方向选修课，限选。
目的和任务：使学生理解开关型电力电了变换基本原理及控制方法；理解开关型电力电子变换器的基本特性；掌握常用电力电子器件的特性和使用方法；熟悉电力电子变换器中的辅助元器件和系统；掌握谐振开关型变换器原理、分析设计方法及应用；了解典型多级复合型电力电子变换器的结构、工作原理、控制方法；了解多级开关电路组合型电力电子变换电源的应用：了解电力电子开关型电力补偿、控制器。
着重学生在电力电子应用技术方面应具备的基本设计方法和基本技能的训练，使学生具有进一步研究学习电力电了技术的能力，为今后从事电力电子装置的研制和开发打下良好的专业基础。
二、课程与其他课程的联系本课程是在学习过电路基础、模拟电子技术、数字电子技术、电力电子技术等有关学科基础课程后设置的专业课。
在具有良好的学科基础上，着重培养学生在电力电子应用技术方面应具备的基本设计方法和基本技能。
并行开设的相关课程有变频器原理与应用，为后续相关课程电力电子建模与仿真和生产实习等教学环节打好基础。
三、课程教学目标1. 使学生理解开关型电力电子变换基本原理及控制方法；理解开关型电力电子变换器的基本特性；掌握常用电力电子器件的特性和使用方法：熟悉电力电子变换器中的辅助元器件和系统；能够识别完成电力电子变换器设计任务面临的电力电子器件等各种制约条件，并得出可接受的指标。
（支撑毕业能力要求 3.3）掌握谐振开关型变换器原理、分析设计方法及应用；能够对于谐振开关型变换器模型进行正确的推理，并能够给出解。
（支撑毕业能力要求13）2. 学习了解典型多级复合型电力电子变换器的结构、工作原理、控制方法；了解多级开关电路组合型电力电子变换电源的应用；了解电力电子开关型电力补偿、控制器。
《电力电子技术》教学大纲
《电力电子技术》教学大纲一、课程的培养目标《电力电子技术》是高职强电类专业的一门专业必修课。
该课程的重要目标是旨在培养从事电机电器、电力牵引及电气控制设备的运行、维护、技术改造、安装调试等第一线岗位的专业技术人员。
根据3年制高职强电类专业教学计划的要求，本课程应该达到以下教学目标：1、学生知识结构目标●掌握电力电子器件的基本知识和基本概念。
●选择感应加热设备模块，要掌握电力电子技术中晶闸管三相桥式全控整流电路、保护电路、单相并联谐振逆变电路的工作原理。
●选择晶闸管直流电动机系统模块，要掌握高压、大功率直流传动系统中单相桥式全控整流电路和半控整流电路及有源逆变电路的应用。
●选择交流传动系统模块，要掌握交流传动系统中三相逆变电路的应用。
●选择电解电镀直流电源模块，要掌握大电流直流电源用整流电路和触发电路的工作原理，并能分析大电流典型应用电路——电镀直流电源以及元件故障分析。
●选择交流调压电路模块，掌握双向晶闸管以及由其构成的交流调压电路的分析方法。
2、学生专业能力目标●熟练地运用晶闸管整流、逆变等技术，并能对先进的晶闸管调压设备及变频调速技术进行调试，维护和检修；●掌握中频感应加热电源的调试方法和常见故障分析；●掌握直流传动装置的常见故障分析；●掌握交流传动装置的常见故障分析；●掌握电镀直流电源调试及产品故障分析；●掌握以软起动器为例的交流调压电路的调试方法；●培养学生搜集资料、阅读资料和利用资料的能力；●培养学生的自学能力。
3、学生专业素质目标●培养学生的团队协作精神；●培养学生的工作、学习的主动性。
一、与相关课程的联系1、与前续课程的联系●《电子技术》使学生掌握技术员类人才必须具备的电子技术基础理论，基本应用知识和基本操作技能。
为学习专业知识打下一定的基础；●《电机与拖动》使学生初步具有选择、使用、维护常用电机的能力；具有对电力拖动装置进行选择和简单计算技能；具有学好作为专业人员必须具备的专业基本知识和基本技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力电子变换和控制技术》课程教学大纲课程代码：060431007课程英文名称：Power Electronics课程总学时：40 讲课：40 实验：上机：0适用专业：电气工程及其自动化专业大纲编写（修订）时间：2017.11一、大纲使用说明（一）课程的地位及教学目标本课程是电气工程及其自动化专业的一门专业基础课，是为进入专业课学习做准备的重要必修课程，是培养电力电子技术领域高级工程技术人才的一门主干课程。
本课程的教学目标和任务是使学生熟悉各种电力电子器件的特性和使用方法；掌握各种电力电子电路（包括AC/DC、DC/DC、DC/AC、AC/AC）的结构、工作原理、控制方法、设计计算方法及实验实训技能；熟悉各种电力电子装置的应用范围及技术经济指标。
为发电厂电气部分、交直流调速控制系统、电力系统继电保护等后续课程打好基础。
通过本课程的学习，学生将达到以下要求：1．掌握常用电力电子器件的性能。
2．掌握整流装置的基本原理、控制方法、设计计算等。
3．掌握逆变装置的基本原理、控制方法、设计计算等。
4．掌握PWM控制的基本原理。
5．掌握基本变流装置的调试方法。
6．了解电力电子技术的发展趋势。
7．为后续专业课打好基础。
8．了解软开关技术（二）知识、能力及技能方面的基本要求1.基本知识：掌握常用电力电子器件和典型电力变换一般知识，四大类电力变换的结构特点、性能、控制方法、器件保护、应用等。
2.基本理论和方法：掌握常用电力电子器件的静态和动态特性以及器件参数的定义；掌握整流电路的结构分析以及整流电路的控制方法，主要指相位控制的整流电路；掌握逆变电路的结构分析以及逆变电路的控制方法，包括单相电压型逆变电路和单相电流型逆变电路；掌握斩波电路的结构分析以及斩波电路的控制方法，包括基本降压和升压斩波电路；掌握交流电力控制电路的结构分析以及交流电力控制电路的控制方法，包括交流调压和交流调功以及交流电子开关；掌握PWM控制技术；掌握电力电子器件的驱动和保护方法。
3.基本技能:掌握电力变换设计计算、电力变换电路结构设计、器件选型、实验实训技能、编制技术文件技能等。
（三）实施说明课堂讲授中要重点对基本概念、基本方法和解题思路的讲解；采用启发式教学，培养学生思考问题、分析问题和解决问题的能力；引导和鼓励学生通过实践和自学获取知识，培养学生的自学能力；增加讨论课，调动学生学习的主观能动性；注意培养学生提高利用标准、规范及手册等技术资料的能力。
讲课要联系实际并注重培养学生的创新能力。
（四）对先修课的要求本课程的教学必须在完成先修课程之后进行。
本课程主要的先修课程有《电路》、《模拟电子技术》、《数字电子技术》。
（五）对习题课、实践环节的要求电力电子技术是一门理论性和实践性均较强的专业技术基础课，要加强实践环节，从实际应用的角度去分析和掌握各种典型电路。
通过实验实训达到更进一步加深对各种电力电子元件和各种典型电路的认识和理解，增强和提高学生的实际应用能力。
对习题课、实验实训环节的要求：1．每一类电力变换电路的理论讲完后，应当安排相应的习题课。
2．要求学生在做实验实训前，充分阅读实验实训指导书。
以免实验时不知所措。
3．要求每个学生亲自动手，通过实验实训，加强对电力变换电路原理的理解。
4．要求每个学生在实验实训过程中，认真仔细，注意安全。
5. 要求每个学生对实验条件、实验数据或实验现象进行完整记录，并对实验实训数据或实验实训现象进行分析。
6. 要求每个学生认真完成实验实训报告，实验实训报告要符合规范要求。
（六）课程考核方式1．考核方式：考试2．考核目标：在考核学生对电力电子技术基本知识、基本原理和方法的基础上，重点考核学生的分析能力、电力变换电路结构设计和分析计算能力、电力变换波形分析能力。
3．成绩构成：本课程的总成绩主要由三部分组成：平时成绩（包括作业情况、课堂回答问题、讨论、出勤情况等）占20%，期末考试成绩占80%。
平时成绩由任课教师视具体情况按百分制给出；电力电子综合实训做为单独的必修实践教学环节，成绩由实验和理论老师参照相关规定按考查课给出，实训无成绩或实训不及格，取消期末考试资格，总成绩直接以不及格计。
（七）参考书目《电力电子技术》第2版，浣喜明、姚为正编著，高等教育出版社，2013.12（重印）《电力电子技术》第5版，王兆安、刘进军等编，机械工业出版社，2009《电力电子技术》第4版，王兆安、黄俊等编，机械工业出版社，2000《电力电子变流技术》第3版，黄俊、王兆安等编，机械工业出版社，1993《电力电子学》第2版，陈坚编，高等教育出版社， 2005《电力电子技术》，邵丙衡编，中国铁道出版社， 1997《现代电力电子技术》，林渭勋编，机械工业出版社， 2006二、中文摘要本课程是电气工程及其自动化专业学生必修的一门理论和实践都很强的主干技术基础课程。
课程通过对电力电子器件和四大类电力变换的讲授，使学生掌握电力变换的基本知识、基本原理和基本方法，并具有设计应用电力变换电路的能力。
课程主要内容包括电力电子技术基础知识、整流电路、逆变电路、斩波电路、交流电力控制电路以及PWM技术等。
本课程将为后续课程的学习以及相关课程设计、毕业设计等奠定重要的基础。
三、课程学时分配表四、教学内容及基本要求第1部分概述总学时(单位：学时):2 讲课:2 实验:0 上机:0具体内容:1) 什么是电力电子技术；2) 电力电子技术的发展史；3) 电力电子技术的应用；第2部分电力电子器件总学时(单位：学时):4 讲课:4 实验:0 上机:02.1 电力电子器件的基本模型1)掌握电力电子器件的基本模型与特性。
2)掌握电力电子器件的分类。
2.2电力二极管具体内容:掌握电力二极管的工作原理、基本特性及参数。
2.3晶闸管具体内容:掌握晶闸管的工作原理、基本特性及参数。
2.4可关断晶闸管具体内容:掌握可关断晶闸管的工作原理、基本特性及参数。
2.5电力晶体管具体内容:掌握电力晶体管的工作原理、基本特性及参数。
2.6电力场效应晶体管具体内容:掌握电力场效应晶体管的工作原理、基本特性及参数。
2.7绝缘栅双极型晶体管具体内容:掌握绝缘栅双极型晶体管的工作原理、基本特性及参数。
2.8其它新型电力电子器件2.9电力电子器件的驱动与保护重点:电力电子器件的基本特性及参数。
1)掌握GT0、GTR的工作原理、基本特性及参数。
2)掌握电力MOSFET的工作原理、基本特性及参数。
3)掌握IGBT的工作原理、基本特性及参数。
难点:电力电子器件动态特性及各种参数。
习题:电力电子器件的基本特征及基本特性分析。
第3部分直流变换电路总学时(单位：学时):8 讲课:8 实验:0 上机:03.1直流变换电路的工作原理3.2降压变换电路3.3升压变换电路3.4升降压变换电路3.5库克变换电路3.6带隔离变压器的直流变换器3.7直流变换电路的PWM控制技术具体内容：1) 基本升压、降压斩波电路。
2) 带隔离的直流---直流变换电路。
重点:基本升压、降压斩波电路。
难点:斩波电路的电感电流连续、电流断续、临界连续分析。
习题:直流斩波电路的结构、计算等；第4部分无源逆变电路总学时(单位：学时):8讲课:8实验:0 上机:04.1 逆变器的性能指标与分类4.2 电力器件的换流方式与逆变电路的工作原理4.3 电压型逆变电路4.4 电流型逆变电路4.5多重逆变电路和多电平逆变电路4.6 逆变器的SPWM控制技术4.7负载换流式逆变电路具体内容:1)电力器件的换流方式与逆变电路的工作原理。
2)电压型逆变电路的结构、特点、工作原理。
3)电流型逆变电路的结构、特点、工作原理。
重点:1)单相电压型逆变电路和单相电流型逆变电路。
2)三相电压型逆变电路和三相电流型逆变电路。
难点:逆变电路的波形分析。
习题:逆变电路的设计及分析等。
第5部分整流电路总学时(单位：学时):8 讲课:8 实验:0 上机:05.1整流器的性能指标5.2单相相控整流电路具体内容:1)单相半波相控整流电路的定性分析和定量分析。
2)单相桥式相控整流电路的定性分析和定量分析。
3)单相桥式半控整流电路的定性分析和定量分析。
5.3三相相控整流电路具体内容:1)三相半波相控整流电路的定性分析和定量分析。
2)三相桥式相控整流电路的定性分析和定量分析3)习题课(整流电路的相关计算)。
5.4大容量相控整流电路具体内容:1)带平衡电抗器的双反星形相控整流电路工作原理2)带平衡电抗器的双反星形相控整流电路数量关系5.5相控整流电路的换相压降5.6整流电路的谐波分析1)m脉波相控整流输出电压通用公式2)单相和三相桥式相控整流电压的谐波分析5.7 整流电路的有源逆变工作状态具体内容:1)有源逆变的工作原理。
2)三相半波有源逆变电路。
3)三相桥式有源逆变电路。
4)有源逆变最小逆变角的限制。
5.8 晶闸管相控电路的驱动控制具体内容:1)对触发电路的要求。
2)晶闸管触发电路。
3)触发脉冲与主电路电压的同步。
5.9 PWM整流电路1)PWM整流电路的工作原理。
2)PWM整流电路的控制方法。
重点:单相、三相半波、桥式相控整流电路的定性分析和定量分析。
难点:整流电路的波形分析、同步电压的选择及整流电路的有源逆变工作状态分析。
习题:整流电路分析及设计等第6部分交流变换电路总学时(单位：学时):4 讲课:4 实验:0 上机:06.1 交流调压电路具体内容:1)单相交流调压电路。
2)三相交流调压电路。
6.2 交流调功电路6.3 交流电力电子开关6.4 交－交变频电路具体内容:1)单相输出交－交变频电路。
2)三相输出交－交变频电路。
3)交－交变频电路输出频率上限的限制。
重点:交流调压、调功电路难点:三相交流调压、调功电路的波形分析。
习题:交流调压、调功电路的电路及波形分析。
第7部分软开关技术总学时(单位：学时):3 讲课:3 实验:0 上机:07.1软开关的基本概念具体内容:1)软开关及其特点2)软开关的分类7.2 基本的软开关电路具体内容:1)准谐振变换电路2)零开关PWM变换电路3)零转换PWM变换电路重点:软开关及其特点难点:1)准谐振变换电路分析。
2)零开关PWM变换电路分析。
3)零转换PWM变换电路分析。
习题:准谐振变换电路分析、零开关PWM变换电路分析、零转换PWM变换电路分析。
第8部分电力电子装置总学时(单位：学时):3 讲课:3 实验:0 上机:08.1开关电源具体内容:1)开关电源的工作原理。
2)开关电源的应用。
8.2有源功率因数校正具体内容:1)有源功率因数校正的工作原理。
2)PFC集成控制电路UC3854及其应用。
8.3不间断电源（UPS）具体内容:1) UPS的分类。
2) UPS电源中的整流器。
3) UPS电源中的逆变器。
4) UPS的静态开关。
