短距离无线通信实验报告

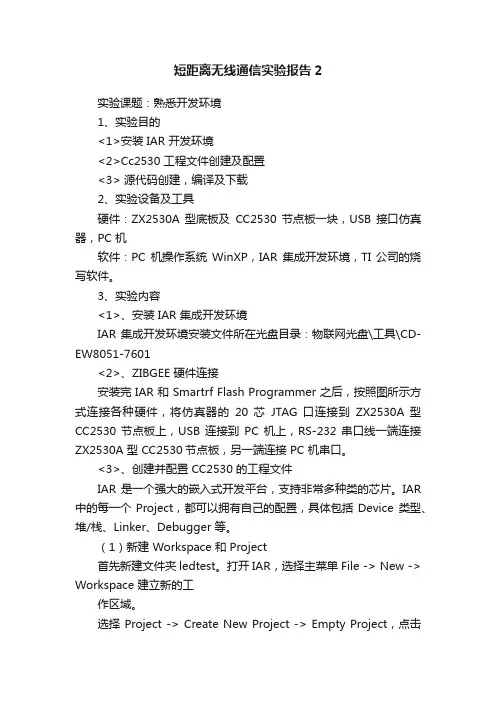

短距离无线通信实验报告2
短距离无线通信实验报告2实验课题：熟悉开发环境1、实验目的<1>安装 IAR 开发环境<2>Cc2530 工程文件创建及配置<3> 源代码创建，编译及下载2、实验设备及工具硬件：ZX2530A 型底板及CC2530 节点板一块，USB 接口仿真器，PC 机软件：PC 机操作系统WinXP，IAR 集成开发环境，TI 公司的烧写软件。
3、实验内容<1>、安装 IAR 集成开发环境IAR 集成开发环境安装文件所在光盘目录：物联网光盘\工具\CD-EW8051-7601<2>、ZIBGEE 硬件连接安装完 IAR 和 Smartrf Flash Programmer 之后，按照图所示方式连接各种硬件，将仿真器的20 芯JTAG 口连接到ZX2530A 型CC2530 节点板上，USB 连接到PC 机上，RS-232 串口线一端连接ZX2530A 型 CC2530节点板，另一端连接 PC 机串口。
<3>、创建并配置 CC2530 的工程文件IAR 是一个强大的嵌入式开发平台，支持非常多种类的芯片。
IAR 中的每一个Project，都可以拥有自己的配置，具体包括Device 类型、堆/栈、Linker、Debugger 等。
（1）新建 Workspace 和 Project首先新建文件夹ledtest。
打开IAR，选择主菜单File -> New -> Workspace 建立新的工作区域。
选择 Project -> Create New Project -> Empty Project，点击OK，把此工程文件保存到文件夹 ledtest 中，命名为：ledtest.ewp （2）配置 Ledtest 工程选择菜单 Project->Options...打开如下工程配置对话框选择项 General Options，配置 Target 如下Device：CC2530；（3）Stack/Heap 设置：XDATA stack size：0x1FF（4）Debugger 设置：Driver：Texas Instruments （本实验为真机调试，所以选择TI；若其他程序要使用 IAR仿真器，可选 Simulator）至此，针对本实验的 IAR 配置基本结束.4、编写程序代码并添加至工程选择菜单 File->New->File 创建一个文件，选择File->Save保存为 main.c 将 main.c 加入到 ledtest 工程，将如下代码拷贝到 main.c 中然后保存然后选择 Project->Rebuild All 编译工程编译好后，选择 Project->Download and debug 下载并调试程序下载完后，如果不想调试程序，可点工具栏上的按钮终止调试。

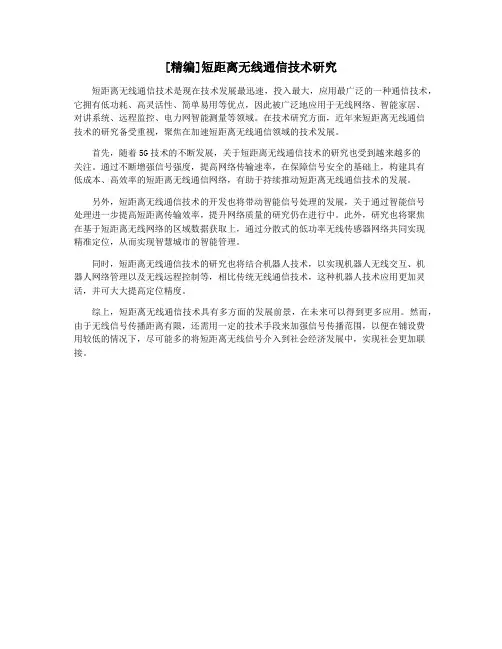

[精编]短距离无线通信技术研究
![[精编]短距离无线通信技术研究](https://img.taocdn.com/s3/m/2ee3182c03020740be1e650e52ea551810a6c9bf.png)
[精编]短距离无线通信技术研究
短距离无线通信技术是现在技术发展最迅速，投入最大，应用最广泛的一种通信技术，它拥有低功耗、高灵活性、简单易用等优点，因此被广泛地应用于无线网络、智能家居、
对讲系统、远程监控、电力网智能测量等领域。
在技术研究方面，近年来短距离无线通信
技术的研究备受重视，聚焦在加速短距离无线通信领域的技术发展。
首先，随着5G技术的不断发展，关于短距离无线通信技术的研究也受到越来越多的
关注。
通过不断增强信号强度，提高网络传输速率，在保障信号安全的基础上，构建具有
低成本、高效率的短距离无线通信网络，有助于持续推动短距离无线通信技术的发展。
另外，短距离无线通信技术的开发也将带动智能信号处理的发展，关于通过智能信号
处理进一步提高短距离传输效率，提升网络质量的研究仍在进行中。
此外，研究也将聚焦
在基于短距离无线网络的区域数据获取上，通过分散式的低功率无线传感器网络共同实现
精准定位，从而实现智慧城市的智能管理。
同时，短距离无线通信技术的研究也将结合机器人技术，以实现机器人无线交互、机
器人网络管理以及无线远程控制等，相比传统无线通信技术，这种机器人技术应用更加灵活，并可大大提高定位精度。
综上，短距离无线通信技术具有多方面的发展前景，在未来可以得到更多应用。
然而，由于无线信号传播距离有限，还需用一定的技术手段来加强信号传播范围，以便在铺设费
用较低的情况下，尽可能多的将短距离无线信号介入到社会经济发展中，实现社会更加联接。
短距离无线通信实验报告-无线多点组网
实验报告(无线多点组网实验)一，实验具体操作步骤1 启动：启动实验程序，初始化设备。
2 配置：配置系统，发现设备并添加小组内成员。
3 组网：点击组网按钮，查询设备，选择小组成员建立连接，建立好小组网络。
4 单播：组建网络后，点击主界面上的“单播”，选择要进行单播的地址，按确定。
输入发送的内容后敲回车。
记录路由信息。
选择一个不存在的地址发送，观察路由信息。
5 组播：在主界面右下角的“选择加入的多播组”中选择一个组号，然后给任意组发信息，流程与单播相同。
6广播：点击主界面上的“广播”按钮，进行广播，流程与单播相同。
二，观察，记录与分析1、配置与组网后：22号节点是根节点，主设备（M），可以查询周围蓝牙设备并与其建链；3、4号节点是根节点，从设备（S），不可主动查询，建链后不可被其它蓝牙设备查询到，也不能再主动发起建链和被动建链；1号节点主从设备（M/S）不可主动查询，但建链后可被其它蓝牙设备查询到，不能主动发起建链但可被动建链。
2、单播路由信息：下图为一号节点向4号节点发送消息的路由信息：下图为一号节点向一个不存在的节点发送消息的路由信息：由于1号节点无法从本地路由表查找到数据的目的地址，它就转发给默认路由器，它的父节点2号节点，因为默认路由器可能包含有比它本身更多的路由信息。
但是2号节点也没有该数据的目的地址，因此发送失败。
3、组播：1、3号节点加入多播组12、4号节点加入多播组2给多播组1发送信息：4、广播：三，思考题1组播具体如何实现？路由器如何知道相应的组播目的节点在哪一方向？如何减小无用组播数据的传播以及形成环路的情况？答：组播实现：一个节点设备向网络内某组发送组播信息，网络中任何一个节点设备都可以申请加入一个或多个组播组，每个组播组通过唯一的组播地址来识别，发给某个组的数据只有该组成员才能接收。
每个节点都要将自己所知的设备信息（路由信息）告知它的主设备（父设备），网络中的根设备最终掌握网络中所有节点设备的路由信息，组播的目的地址是一个集合（可以实现向多个目的地址传送数据）。

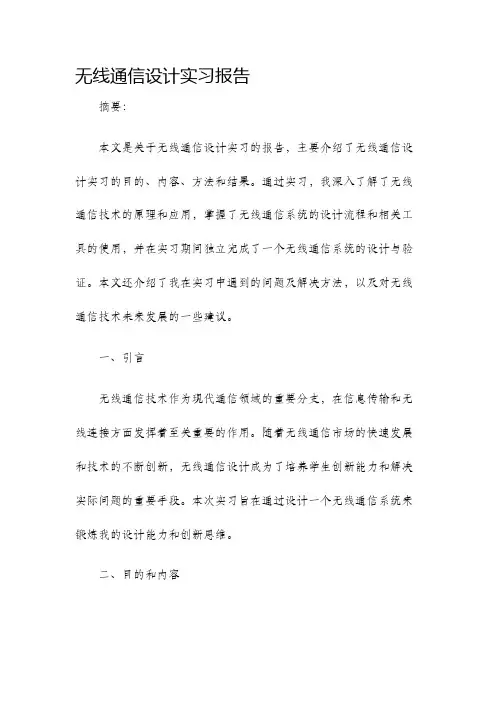

无线通信设计实习报告
无线通信设计实习报告摘要：本文是关于无线通信设计实习的报告，主要介绍了无线通信设计实习的目的、内容、方法和结果。
通过实习，我深入了解了无线通信技术的原理和应用，掌握了无线通信系统的设计流程和相关工具的使用，并在实习期间独立完成了一个无线通信系统的设计与验证。
本文还介绍了我在实习中遇到的问题及解决方法，以及对无线通信技术未来发展的一些建议。
一、引言无线通信技术作为现代通信领域的重要分支，在信息传输和无线连接方面发挥着至关重要的作用。
随着无线通信市场的快速发展和技术的不断创新，无线通信设计成为了培养学生创新能力和解决实际问题的重要手段。
本次实习旨在通过设计一个无线通信系统来锻炼我的设计能力和创新思维。
二、目的和内容本次实习的目的是通过设计和验证一个无线通信系统，掌握无线通信技术的设计流程和方法论。
具体内容包括：确定通信系统的需求和规格、选择合适的调制解调技术、设计系统的传输链路和接收链路、进行仿真和性能分析、进行系统验证和优化。
三、方法在实习过程中，我采用了以下方法进行无线通信系统的设计和验证：1. 阅读相关文献和教材，系统学习无线通信技术的原理和应用；2. 使用Matlab等工具进行仿真和性能分析；3. 利用硬件平台进行实际系统的验证和优化。
四、结果经过一段时间的努力，我成功完成了一个基于OFDM（正交频分复用）调制技术的无线通信系统的设计和验证。
该系统具有以下特点：1. 支持高速数据传输和抗干扰能力强；2. 实现了多用户同时通信；3. 经性能分析，满足了系统设计的需求和规格。
五、实习中遇到的问题及解决方法在实习的过程中，我遇到了一些问题，主要包括：1. 如何选择合适的调制解调技术；2. 如何进行系统的传输链路和接收链路设计；3. 如何进行系统的性能分析和优化。
针对这些问题，我采取了以下解决方法：1. 阅读相关文献和教材，了解不同调制解调技术的原理和应用，选择适合项目的技术；2. 通过学习和实践，掌握了无线通信系统的传输链路和接收链路设计方法；3. 利用Matlab进行仿真和性能分析，优化系统设计，满足项目需求和规格。
短距离无线通信实验报告-服务发现
实验报告
（服务发现实验）
一、实验具体操作步骤
1. 服务注册
2. 客户发现
二、观察、记录与分析
1．服务注册
2．客户发现
三、思考题
1)网络通信中为什么需要服务发现的协议部分？
答:网络通信中协议为连接不同操作系统和不同硬件体系结构的互联网络提供通信支持。
2)蓝牙的服务发现协议规定的数据元格式有什么优劣之处？
答:
优点：由于查询结果多种多样，因此需要灵活的表示方式。
同时这些数据在空中交互，所以应该采用尽量小的包以节约带宽。
蓝牙协议中采用数据元的形式来表示变长数据，这样可以减少对无线信道资源的浪费；数据
库中的信息存储也以数据元的形式表示，这样可以节约存储资源。
短距离无线通信
短距离无线通信技术设计题目短距离无线通信技术研究院（系）名称电子信息学院专业班级学号学生姓名指导教师刘小俊设计成绩目录1 绪论 (4)1.1 概述 (4)1.2 国内外研究现状 (6)2 短距离无线通信技术标准 (7)2.1 蓝牙技术 (7)2.1.1 蓝牙技术的典型应用 (7)2.1.2 蓝牙技术的特点 (8)2.1.3 小结 (9)2.2 IEEE802.11 (9)2.2.1 IEEE802.11b (10)2.2.2 IEEE802.11a (10)2.2.3 IEEE802.11g (10)2.2.4 小结 (10)2.3 红外（IrDA） (11)2.4 HomeRF技术 (12)2.5 ZigBee技术 (12)2.5.1 ZigBee技术的特点 (12)2.5.2 小结 (14)2.6 超宽带技术（UWB） (14)2.6.1 UWB的技术特点 (14)2.6.2 小结 (16)2.7 通信标准比较 (16)3 射频技术和基带技术 (17)3.1 射频技术 (17)3.1.1 概述 (17)3.1.2 频带和信道分配 (17)3.1.3 发射机特性 (17)3.1.4 接收机特性 (19)3.2 基带技术 (20)3.2.1 蓝牙时钟 (20)3.2.2 蓝牙设备地址 (20)3.2.3 物理信道 (21)3.2.4 跳频选择 (22)3.2.5 逻辑传输 (25)3.2.6 分组 (25)4 模块设计 (28)4.1 模块化设计思路 (28)4.1.1 总体原则 (28)4.1.2 PCB工艺因素 (28)4.1.3 原理图设计 (34)4.1.4 对外接口定义及封装 (35)4.1.5 射频信号处理 (36)4.1.6 拼板处理 (36)4.2 CSR蓝牙芯片 (37)4.2.1 BC01芯片 (37)4.2.2 BC2系列芯片 (37)4.2.3 BC3系列芯片 (40)4.3 基于BC2—EXTERNAL蓝牙模块设计(TTB102) (41)4.3.1 设计目标 (41)4.3.2 对外接口定义及封装 (41)4.3.3 原理图 (42)4.3.4 PCB设计 (43)4.3.5 测试 (43)4.3.6 应用 (44)总结 (46)参考文献 (47)致谢 (49)附录一原器件清单 (50)附录二系统电路原理图 (51)附录三系统电路PCB图 (52)1 绪论1.1 概述进入21世纪以来，无线通信技术正在以前所未有的速度向前发展。
短距离实验报告
实验报告课程名称：短距离无线通讯技术姓名：赵雪学院：软件学院专业：网络工程学号：111302051指导教师：白钰年月日一．实验数据记录和分析实验二：路由器基本互联实验（1）实验拓扑（2）实验步骤第一部分实验：1）如图连接设备，搭建实验环境，使用DTE-DCE交叉电缆连接2个路由器的S0端口，使用交叉线连接PC和路由器的Ethernet口（或FastEthernet口）2）配置路由器的Ethernet端口（a）通过console口以超级终端程序登陆路由器，进入全局配置模式按图对各路由器配置主机名分别为R1、R2（b)配置各路由器的以太网端口的IP地址Router(config)#interface ethernet <num>Router(config-if)#ip address <ip> <mask>Router(config-if)#no shutdown(c)查看以太网端口状态R1(config-if)#show interface ethernet 0(d)将PC1的默认网关设置为R1的以太网端口IP地址将PC2的默认网关设置为R2的以太网端口IP地址(e)配置完成后查看端口状态，然后检查PC1能否Ping通R1的以太网端口，PC2能否Ping通R2的以太网端口3)配置路由器Serial同步串行口(a)观察哪个路由器是DCE端，可以通过电缆识别，也可以通过命令查看：Router# show controllers serial 0(b)对连接在DCE端的路由器设置波特率Router(config)#interface serial 0Router(config-if)#clock rate 64000Router(config-if)#no shut(c)给同步串口配置IP地址Router(config)#interface serial 0Router(config-if)#ip address <ip> <mask>(d)配置完成后查看端口状态，然后检查各路由器能否Ping通自己的S0端口，各路由器能否互相Ping通对方的S0端口3)配置路由器Loopback端口，给各路由器分别配置Loopback的IP地址Router(config)#interface loopback 0Router(config-if)#ip address <ip> <mask>配置完成后查看端口状态，并测试Ping通性4)通过Ping检查PC1和R1的各接口之间的联通性,PC2和R2的各接口之间的联通性,PC1和PC2之间的联通性，如果有问题，分析原因第二部分实验：要求：在路由器R1、R2、R3上不使用动态路由，仅配置静态路由，使网络上的所有节点可以互相连通。
无线通信实习报告
无线通信实习报告一、引言无线通信是一种重要的通信技术，随着移动互联网的快速发展，无线通信在人们的日常生活中起着至关重要的作用。
本实习报告旨在总结和分析我在无线通信实习过程中所获得的经验和收获。
二、实习内容1. 实习单位介绍在本次实习中，我进入了一家知名的无线通信公司。
该公司是全球领先的移动通信解决方案提供商，主要从事无线网络设备、芯片以及运营服务等方面的研发和提供。
2. 实习任务在实习期间，我主要从事以下任务：（1）参与无线通信系统的设计和测试；（2）了解和分析市场上的无线通信产品；（3）参与无线通信技术的研究和开发。
3. 实习经验（1）学习和掌握了无线通信系统的基本原理和常用技术，如LTE、5G等；（2）通过与同事的合作，提升了自己的团队合作能力；（3）实践中遇到的问题和挑战都是宝贵的经验，通过解决问题，提高了自己的问题分析和解决能力。
三、实习收获1. 学术收获在实习期间，我通过实际操作和学习，对无线通信领域的知识有了更深入的理解和掌握。
我熟悉了无线通信系统的基本原理、核心技术以及相关的标准和规范。
2. 实践收获（1）了解了无线通信领域的发展趋势和前沿技术，对行业有了更清晰的认知；（2）提升了自己的实际操作能力和解决问题的能力；（3）加深了对团队合作的理解和认识，学会了与他人进行有效沟通和协作。
四、对未来的思考和展望通过本次无线通信实习，我加深了对无线通信领域的认识，并对未来的发展有了更清晰的思考。
我计划继续深入学习无线通信的专业知识，提升自己的技术能力，并在未来的职业生涯中继续从事与无线通信相关的工作。
五、实习感想在这次无线通信实习中，我不仅学到了专业知识，还结交了许多优秀的同事和朋友。
他们的经验和智慧对我产生了巨大的影响和启发。
同时，实习过程中我也充分体会到了无线通信行业的竞争激烈和快速变化的特点，这让我认识到了自己需要不断学习和提升的重要性。
六、总结通过这次无线通信实习，我深入了解了无线通信技术的应用和发展，锻炼了自己的实际操作和解决问题的能力，增强了团队合作和沟通协作的能力。
短距离无线通信实验报告-无线传感器网络实验
无线传感器网络随着计算机技术、网络技术与无线通信技术的迅速发展，人们开始将无线网络技术与传感器技术相结合，无线传感器网络（WSN，wireless sensor network）应运而生。
它由部署在监测区域内大量的微型传感器节点组成，通过无线的方式形成的一个多跳的自组织网络，不仅可以接入Internet，还可适用于有线接入方式所不能胜任的场合，提供优质的数据传输服务。
微机电系统（MEMS，Micro-Electro-Mechanical Systems）、超大规模集成电路技术（VLSI，Very-Large-Scale-Integration systems）和无线通信技术的飞速发展，使得它的应用空间日趋广阔，遍及军事、民用、科研等领域；但由于网络结点自身固有的通信能力、能量、计算速度及存储容量等方面的限制，对无线传感器网络的研究具有很大的挑战性和宽广的空间。
本实验系统采用IEEE802.15.4和Zigbee协议实现了多个传感器节点之间的无线通信，通过对本实验提供的软件操作以及对路由的观察，能够使学生对无线传感器网络的组网过程、路由协议有一个较为深入的理解。
1 目的要求（1）理解并掌握无线传感器网络的工作原理及组网过程。
（2）理解无线传感器网络的路由算法。
2 基本原理2.1 概述微电子技术、计算技术和无线通信技术的进步推动了低功耗多功能传感器的快速发展，使其在微小的体积内能够集成信息采集、数据处理和无线通信等功能。
部署在监测区域内大量的廉价微型传感器节点通过无线通信的方式形成一个多跳的自组织网络，即无线传感器网络，这些节点可以协作地感知、采集和处理网络覆盖区域中感知对象的信息，并发送给观察者。
传感器、感知对象和观察者构成了传感器网络的三个要素。
2.2 无线传感器网络结构无线传感器网络是一种特殊的Ad-hoc网络，它是由许多无线传感器节点协同组织起来的。
这些节点具有协同合作、信息采集、数据处理、无线通信等功能，可以随机或者特定地布置在监测区域内部或附近，它们之间通过特定的协议自组织起来，能够获取周围环境的信息并且相互协同工作完成特定任务。
无线通信项目实验报告(3篇)
第1篇一、实验目的1. 了解无线通信的基本原理和常用技术。
2. 掌握无线通信系统的设计方法，包括调制、解调、编码、解码等。
3. 熟悉无线通信实验平台的搭建和使用。
4. 分析无线通信系统性能，为实际应用提供理论依据。
二、实验内容1. 无线通信原理及常用技术2. 无线通信实验平台搭建3. 无线通信实验方案设计4. 实验数据采集与分析5. 实验结果总结三、实验原理1. 无线通信原理：无线通信是利用无线电波在空间中传播，实现信息传递的技术。
无线通信系统包括发射端、传输信道和接收端，其基本原理是将信息信号转换为无线电波，通过传输信道传输，再由接收端恢复出原始信息。
2. 常用无线通信技术：包括模拟通信、数字通信、调制解调技术、编码解码技术等。
四、实验平台1. 实验设备：无线通信实验平台、信号发生器、示波器、频谱分析仪等。
2. 实验软件：MATLAB、LabVIEW等。
五、实验方案设计1. 调制与解调实验：设计一个调制解调系统，采用QAM调制和QAM解调，实现数字信号的传输。
2. 编码与解码实验：设计一个编码解码系统，采用Huffman编码和Huffman解码，实现信息压缩与恢复。
3. 信道传输实验：搭建一个模拟信道传输实验系统，研究不同信道对信号的影响。
六、实验数据采集与分析1. 调制与解调实验：通过改变调制指数和信号功率，观察QAM调制解调系统的误码率性能。
2. 编码与解码实验：通过改变信息序列长度，观察Huffman编码解码系统的压缩效果。
3. 信道传输实验：通过改变信道衰减系数，观察信道对信号的影响。
七、实验结果总结1. 调制与解调实验：实验结果表明，QAM调制解调系统在低误码率条件下具有良好的传输性能。
2. 编码与解码实验：实验结果表明，Huffman编码解码系统在信息压缩方面具有较好的效果。
3. 信道传输实验：实验结果表明，信道衰减对信号传输性能有较大影响，需要采取适当的信道补偿措施。
八、实验结论1. 通过本次实验，掌握了无线通信的基本原理和常用技术。
无线通信技术实习报告
无线通信技术实习报告1. 引言本文档旨在总结我在无线通信技术实习期间的经验和学习成果。
在实习期间，我主要参与了无线通信系统的研究和开发工作，包括网络规划、频谱分配、信号传输等方面。
2. 实习内容2.1 无线网络规划在实习期间，我参与了一个无线网络规划项目。
项目的目标是设计一个高效的无线网络布局，以实现全覆盖和高容量传输。
我通过对已有网络拓扑和环境特征的分析，提出了一种优化的网络布局方案，并通过仿真模拟验证了方案的可行性和性能。
2.2 频谱分配频谱是无线通信中宝贵的资源，合理的频谱分配能够提高网络的容量和性能。
我参与了一个频谱分配优化项目，通过对网络中不同用户的需求和频谱利用情况进行分析，提出了一种基于动态频谱分配的策略。
通过实地测试和仿真验证，该策略在提高频谱利用率的同时，也保证了用户的通信质量。
2.3 信号传输无线信号传输是无线通信系统的核心部分，我在实习期间参与了一个信号传输优化项目。
通过对信号传输过程中的干扰和衰落等问题进行深入研究，我提出了一种基于多天线技术的信号传输优化方案。
该方案通过多天线的合理配置和信号处理算法的优化，显著提高了信号传输的可靠性和传输速率。
3. 实习成果在实习期间，我通过深入参与以上项目，取得了一些实际成果。
我成功完成了无线网络规划方案的设计和仿真验证，证明了该方案的可行性。
在频谱分配优化项目中，我提出的动态频谱分配策略得到了实地测试的验证，证明了其有效性。
在信号传输优化项目中，我设计的多天线信号传输方案在实验中取得了较好的效果。
4. 总结通过这次实习，我深入了解了无线通信技术的原理和应用。
在实践中，我学会了分析和解决无线通信系统中的问题，并提出了一些实用的优化方案。
这次实习为我今后从事无线通信技术相关工作打下了坚实的基础。
短距离无线通信实验报告-语音传输
实验报告
（语音传输实验）
一、实验具体操作步骤
1.理解实验原理，进行操作与观察
•脉冲编码调制（线性、A律PCM）
•连续可变斜率增量(CVSD)调制原理
•随机错误和突发错误的观察分析
•蓝牙设备的ACL链路和SCO链路分析
•蓝牙设备的身份切换
•蓝牙设备的内部通话与数据传输的工作过程
2.根据A律PCM和CVSD的编解码原理进行编程
二、观察、记录与分析
1.性能仿真
仿真2
仿真1
仿真3
仿真4
仿真5
仿真6
仿真7
2.速率测试
语音传输
三、思考题
1．实际应用中通常采用非均匀量化，而不是均匀量化，为什么？
2．思考解码后的波形失真程度与哪些因素有关？
3．蓝牙系统如何分配ACL链路与SCO链路所占用的时隙？
4．随机错误和突发错误的异同是什么？怎样将突发错误转换成随机错误？
答：随机错误：错误的出现是随机的，错误出现的位置是随机分布的，各个码元是否发生错误是互相独立的，通常不是成片地出现错误。
一般是由信道的加性随机噪声
引起的。
突发错误：错误的的出现是一连串出现的。
在一个突发错误持续时间内，开头和末尾的码元总是错的，中间的某些码元可能错也可能对，但错误的码元相对较多。
如移动通信中信号在某一段时间内发生衰落而造成一串差错，光盘上的一条
划痕等等。
突发错误长度：如果B比特连续码序列的首位和末位，或中间任意位在接收时发生误码，则定义该连续码序列为n比特接收码字中的长度为B的突发错误。
采用交织技术可以将突发错误转换成随机错误。
5．试定性地比较PCM和CVSD的性能。
无线通信实习报告
一、实习背景随着科技的飞速发展，无线通信技术在现代社会中扮演着越来越重要的角色。
为了更好地了解无线通信技术，提升自身实践能力，我选择了在XX科技有限公司进行无线通信实习。
该公司是一家专注于无线通信技术研发、生产、销售的企业，拥有丰富的行业经验和先进的技术实力。
二、实习目的1. 了解无线通信行业现状和发展趋势；2. 学习无线通信技术原理和实际应用；3. 提升自己的实践操作能力；4. 为今后从事无线通信相关工作打下坚实基础。
三、实习内容1. 无线通信基础知识学习在实习初期，我主要学习了无线通信的基本概念、发展历程、关键技术等。
通过阅读相关书籍、资料和参加公司内部培训，我对无线通信有了初步的认识。
2. 无线通信设备操作与维护在实习过程中，我参与了无线通信设备的操作与维护工作。
具体内容包括：（1）设备安装：根据工程需求，对无线通信设备进行安装，包括天线、馈线、功率放大器等。
（2）设备调试：对安装好的设备进行调试，确保设备性能稳定，满足通信需求。
（3）设备维护：定期对设备进行检查、保养，发现并解决设备故障。
3. 无线通信网络优化在实习过程中，我参与了无线通信网络的优化工作。
具体内容包括：（1）信号覆盖分析：通过使用专业的信号测试设备，对无线通信网络的信号覆盖情况进行分析。
（2）参数调整：根据信号覆盖情况，对网络参数进行调整，优化网络性能。
（3）故障排查：针对网络中出现的故障，进行排查、解决。
4. 项目实施与验收在实习过程中，我参与了无线通信项目的实施与验收工作。
具体内容包括：（1）项目方案设计：根据客户需求，制定项目方案，包括设备选型、网络规划等。
（2）项目实施：按照项目方案，组织人员进行设备安装、调试等工作。
（3）项目验收：对完成的项目进行验收，确保项目符合要求。
四、实习收获1. 知识收获：通过实习，我对无线通信技术有了更深入的了解，掌握了无线通信设备操作、维护、网络优化等方面的知识。
2. 技能提升：在实习过程中，我学会了使用无线通信测试设备、软件工具等，提高了自己的实践操作能力。
zigbee实验报告
zigbee实验报告Zigbee实验报告引言无线通信技术的快速发展已经改变了我们的生活方式和工作方式。
随着物联网的兴起，越来越多的设备需要无线通信来实现互联互通。
Zigbee作为一种低功耗、短距离通信的无线技术，被广泛应用于家庭自动化、智能城市和工业控制等领域。
本文将对Zigbee进行实验研究，探讨其在物联网应用中的优势和应用场景。
一、实验背景在开始实验之前，我们需要了解Zigbee的基本原理和特点。
Zigbee是一种基于IEEE 802.15.4标准的无线通信技术，它采用了低功耗、低数据速率和短距离传输的特点。
Zigbee网络由一个协调器和多个终端节点组成，协调器负责网络的管理和控制，终端节点负责数据的传输和接收。
二、实验目的本次实验的主要目的是通过搭建一个简单的Zigbee网络，了解其通信原理和网络拓扑结构。
同时，我们还将探索Zigbee在家庭自动化中的应用，比如智能照明、温度监测等。
三、实验步骤1. 实验器材准备：我们需要准备一台Zigbee协调器、多个Zigbee终端节点、一台电脑和相应的软件开发工具。
2. 网络搭建：首先，我们将协调器和终端节点连接到电脑上，并通过软件开发工具进行配置。
然后，我们按照一定的拓扑结构将终端节点连接到协调器上，形成一个Zigbee网络。
3. 通信测试：在网络搭建完成后，我们可以进行通信测试。
通过发送和接收数据包，我们可以验证网络的可靠性和稳定性。
同时，我们还可以通过改变节点之间的距离和障碍物的影响，来观察Zigbee网络的传输性能。
四、实验结果与分析在实验过程中，我们成功搭建了一个Zigbee网络，并进行了通信测试。
实验结果显示，Zigbee网络具有较高的可靠性和稳定性，即使在节点之间存在一定的障碍物，数据传输的成功率也很高。
此外，我们还观察到Zigbee网络的传输距离较短，适用于室内环境或者小范围的应用场景。
根据实验结果，我们可以得出以下结论：1. Zigbee网络适用于低功耗、短距离传输的应用场景，比如家庭自动化、智能城市等。
短距离无线通信实验报告1
实验课题：3.1 点对点射频通信实验3.1.1 实验目的? 在ZX2530A 型CC2530 节点板上运行相应实验程序。
? 熟悉通过射频通信的基本方法。
? 练习使用状态机实现收发功能。
3.1.2 实验内容接收节点上电后进行初始化，然后通过指令ISRXON 开启射频接收器，等待接收数据，直到正确接收到数据为止，通过串口打印输出。
发送节点上电后和接收节点进行相同的初始化，然后将要发送的数据输出到TXFIFO 中，再调用指令ISTXONCCA 通过射频前端发送数据。
3.1.3 实验设备及工具? 硬件：ZX2530A 型CC2530 节点板2 块、USB 接口的仿真器，PC 机Pentium100 以上。
? 软件：PC 机操作系统WinXP、IAR 集成开发环境、串口监控程序。
3.1.4 实验原理发送节点通过串口接收用户的输入数据然后通过射频模块发送到指定的接收节点，接收节点通过射频模块收到数据后，通过串口发送到pc在串口调试助手中显示出来。
如果发送节点发送的数据目的地址与接收节点的地址不匹配，接收节点将接收不到数据以下为发送节点程序流程图：程序开始初始化系统时钟初始化射频模块初始化串口通过串口发送数据以下为接收节点流程图程序开始初始化系统时钟初始化射频模块初始化串口等待 1 秒3.1.5 实验步骤1. 打开光盘“无线射频实验\2.点对点通信”双击p2p.eww 打开本实验工程文件。
2. 打开main.c文件下面对一些定义进行介绍RF_CHANNEL 此宏定义了无线射频通信时使用的信道，在多个小组同时进行实验是建议每组选择不同时信道。
但同一组实验中两个节点需要保证在同一信道，才能正确通信。
PAN_ID 个域网ID 标示，用来表示不同在网络，在同一实验中，接收和发送节点需要配置为相同的值，否则两个节点将不能正常通信。
SEND_ADDR 发送节点的地址RECV_ADDR 接收节点的地址NODE_TYPE 节点类型：0 接收节点，1：发送节点，在进行实验时一个节点定义为发送节点用来发送数据，一个定义为接收节点用来接收数据。
Zigbee实验报告
一、Zigbee简介1.1 什么是ZigBeeZigBee是基于IEEE802.15.4标准的低功耗局域网协议。
ZigBee技术是一种短距离、低功耗的无线通信技术。
其特点是近距离、低复杂度、自组织、低功耗、低数据速率。
主要适合用于自动控制和远程控制领域，可以嵌入各种设备。
简而言之，ZigBee就是一种便宜的，低功耗的近距离无线组网通讯技术。
ZigBee是一种低速短距离传输的无线网络协议。
1.2Zigbee协议栈ZigBee协议从下到上分别为物理层(PHY)、媒体访问控制层(MAC)、传输层(TL)、网络层(NWK)、应用层(APL)等。
其中物理层和媒体访问控制层遵循IEEE 802.15.4标准的规定。
1.3 Zigbee技术优势•数据传输速率低：10KB/秒~250KB /秒，专注于低传输应用•功耗低：在低功耗待机模式下，两节普通5号电池可使用6~24个月•成本低：ZigBee数据传输速率低，协议简单，所以大大降低了成本•网络容量大：网络可容纳65,000个设备•时延短：典型搜索设备时延为30ms，休眠激活时延为15ms，活动设备信道接入时延为15ms。
•网络的自组织、自愈能力强，通信可靠•数据安全：ZigBee提供了数据完整性检查和鉴权功能，采用AES-128加密算法（美国新加密算法，是目前最好的文本加密算法之一）,各个应用可灵活确定其安全属性•工作频段灵活：使用频段为2.4GHz、868MHz（欧洲）和915MHz（美国），均为免执照（免费）的频段1.4 Zigbee应用条件•低功耗；•低成本；•较低的报文吞吐率；•需要支持大型网络接点的数量级；•对通信服务质量QoS要求不高（甚至无QoS）；•需要可选择的安全等级（采用AES-128），•需要多方面的较复杂的网络拓扑结构应用；•要求高的网络自组织、自恢复能力。
二、CC2530实验及实验修改2.1 基础实验（1）实验要求：按键触发中断，DS18B20测外部温度，数据以一定格式传输到串口显示（2）程序代码：#include <stdio.h>#include"iocc2530.h"#include"ds18b20.h"#define uint unsigned int#define uchar unsigned char#define KEY1 P0_1 //定义按键为P01口控制//变量uchar Keyvalue=0; //定义变量记录按键动作uint KeyTouchtimes=0; //定义变量记录按键次数//函数声明void Delay(uint); //延时函数声明void Initial(void); //初始化函数声明void InitKey(void); //初始化按键函数声明uchar KeyScan(void); //按键扫描函数声明//字符串【DS18B20采集到的温度是：XXXXXXX】chardata[23]={0x44,0x53,0x31,0x38,0x42,0x32,0x30,0xB2,0xC9,0xBC,0xAF,0xB5,0xBD,0xB5,0xC4, 0xCE,0xC2,0xB6,0xC8,0xCA,0xC7,0xA3,0xBA};unsigned char temp; //定义温度缓冲//延时void Delay(uint n){uint i;for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);}//时钟初始化void InitialCLK() //系统初始化{CLKCONCMD = 0x80; //系统选择32M振荡器while(CLKCONSTA&0x40); //这里等待晶振稳定}//初始化按键为中断输入方式void InitKeyINT(void){P0INP |= 0x02; //上拉P0IEN |= 0X02; //P01设置为中断方式PICTL |= 0X01; //下降沿触发EA = 1; //使能总中断IEN1 |= 0X20; // P0设置为中断方式;P0IFG |= 0x00; //初始化中断标志位}//串口初始化设置void UartInitial(void){PERCFG = 0x00; //位置1 P0口P0SEL = 0x0c; //P0用作串口P2DIR &= ~0xc0; //P0优先作为UART0U0CSR |= 0x80; //串口设置为UART方式U0GCR |= 11;U0BAUD |= 216; //波特率设为115200U0CSR |= 0x40;UTX0IF = 0;}//串口输出字符void UartPutChar(unsigned char DataChar){U0DBUF = DataChar; //发送字符while(UTX0IF == 0); //等待发送完成UTX0IF = 0;}//串口发送字符串函数void UartPutString(char *Data,int len){int j;for(j=0;j<len;j++){U0DBUF = *Data++;//发送字符串while(UTX0IF == 0);UTX0IF = 0;}}//外部中断程序#pragma vector = P0INT_VECTOR__interrupt void P0_ISR(void){temp=ReadDs18B20(); //温度检测UartPutString(data,23); //串口输出字符串if(temp/10>0) //判断是否数据只有1位UartPutChar(temp/10+48); //十位UartPutChar(temp%10+48); //个位UartPutChar('\n'); //换行P0IFG = 0; //清中断标志P0IF = 0; //清中断标志}//主函数void main(){InitialCLK(); //初始化系统时钟UartInitial(); //串口初始化InitKeyINT(); //按键初始化P0SEL &= 0xbf; //DS18B20的io口初始化while(1){}}（3）实验效果：按键一下，串口传出一次“DS18B20采集到的温度是：xx”显示在串口调试助手软件显示屏上2.2 实验修改（1）实验要求：按键触发中断改成按键检测程序代码：#include <stdio.h>#include"iocc2530.h"#include"ds18b20.h"#define uint unsigned int#define uchar unsigned char#define KEY1 P0_1 //定义按键为P01口控制//变量uchar Keyvalue=0; //定义变量记录按键动作int Keytouchtimes=0;//定义变量记录按键次数//函数声明void Delay(uint); //延时函数声明void Initial(void); //初始化函数声明void InitKey(void); //初始化按键函数声明uchar KeyScan(void); //按键扫描函数声明//字符串【DS18B20采集到的温度是：XXXXXXX】chardata[23]={0x44,0x53,0x31,0x38,0x42,0x32,0x30,0xB2,0xC9,0xBC,0xAF,0xB5,0xBD,0xB5,0xC4,0xCE ,0xC2,0xB6,0xC8,0xCA,0xC7,0xA3,0xBA};unsigned char temp; //定义温度缓冲//延时void Delay(uint n){uint i;for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);}//时钟初始化void InitialCLK() //系统初始化{CLKCONCMD = 0x80; //系统选择32M振荡器while(CLKCONSTA&0x40); //这里等待晶振稳定}//按键初始化函数void InitKey(){P0SEL &= ~0X2; //设置P04为普通IO口P0DIR &= ~0X2; //按键在P04 口，设置为输入模式P0INP &= ~0x2; //打开P04上拉电阻,不影响}//串口初始化设置void UartInitial(void){PERCFG = 0x00; //位置1 P0口P0SEL = 0x0c; //P0用作串口P2DIR &= ~0xc0; //P0优先作为UART0U0CSR |= 0x80; //串口设置为UART方式U0GCR |= 11;U0BAUD |= 216; //波特率设为115200U0CSR |= 0x40;UTX0IF = 0;}//串口输出字符void UartPutChar(unsigned char DataChar){U0DBUF = DataChar; //发送字符while(UTX0IF == 0); //等待发送完成UTX0IF = 0;}//串口发送字符串函数void UartPutString(char *Data,int len){int j;for(j=0;j<len;j++){U0DBUF = *Data++;//发送字符串while(UTX0IF == 0);UTX0IF = 0;}}//按键检测函数uchar KeyScan(void){if(KEY1==0) //判断按键是否按下{Delayms(10); //延时很短一段时间if(KEY1==0) //再次判断按键情况{while(!KEY1); //松手检测return 1; //有按键按下}}return 0; //无按键按下}//主函数void main(){InitialCLK(); //初始化系统时钟UartInitial(); //串口初始化InitKeyINT(); //按键初始化P0SEL &= 0xbf; //DS18B20的io口初始化while(1){Keyvalue = KeyScan(); //读取按键动作if(Keyvalue==1){temp=ReadDs18B20(); //温度检测UartPutString(data,23); //串口输出字符串if(temp/10>0) //判断是否数据只有1位UartPutChar(temp/10+48); //十位UartPutChar(temp%10+48); //个位UartPutChar('\n'); //换行}Delay(100); //延时}}实验效果：按键一下，串口传出一次“DS18B20采集到的温度是：xx”显示在串口调试助手软件显示屏上（2）实验要求：去掉松手检测，观察效果程序代码：#include <stdio.h>#include"iocc2530.h"#include"ds18b20.h"#define uint unsigned int#define uchar unsigned char#define KEY1 P0_1 //定义按键为P01口控制//变量uchar Keyvalue=0; //定义变量记录按键动作int Keytouchtimes=0;//定义变量记录按键次数//函数声明void Delay(uint); //延时函数声明void Initial(void); //初始化函数声明void InitKey(void); //初始化按键函数声明uchar KeyScan(void); //按键扫描函数声明//字符串【DS18B20采集到的温度是：XXXXXXX】chardata[23]={0x44,0x53,0x31,0x38,0x42,0x32,0x30,0xB2,0xC9,0xBC,0xAF,0xB5,0xBD,0xB5,0xC4, 0xCE,0xC2,0xB6,0xC8,0xCA,0xC7,0xA3,0xBA};unsigned char temp; //定义温度缓冲//延时void Delay(uint n){uint i;for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);}//时钟初始化void InitialCLK() //系统初始化{CLKCONCMD = 0x80; //系统选择32M振荡器while(CLKCONSTA&0x40); //这里等待晶振稳定}//按键初始化函数void InitKey(){P0SEL &= ~0X2; //设置P04为普通IO口P0DIR &= ~0X2; //按键在P04 口，设置为输入模式P0INP &= ~0x2; //打开P04上拉电阻,不影响}//串口初始化设置void UartInitial(void){PERCFG = 0x00; //位置1 P0口P0SEL = 0x0c; //P0用作串口P2DIR &= ~0xc0; //P0优先作为UART0U0CSR |= 0x80; //串口设置为UART方式U0GCR |= 11;U0BAUD |= 216; //波特率设为115200U0CSR |= 0x40;UTX0IF = 0;}//串口输出字符void UartPutChar(unsigned char DataChar){U0DBUF = DataChar; //发送字符while(UTX0IF == 0); //等待发送完成UTX0IF = 0;}//串口发送字符串函数void UartPutString(char *Data,int len){int j;for(j=0;j<len;j++){U0DBUF = *Data++;//发送字符串while(UTX0IF == 0);UTX0IF = 0;}}//按键检测函数uchar KeyScan(void){if(KEY1 == 1) //高电平有效{Delay(100); //检测到按键if(KEY1 == 1){return(1);}}return(0);}//主函数void main(){InitialCLK(); //初始化系统时钟UartInitial(); //串口初始化InitKeyINT(); //按键初始化P0SEL &= 0xbf; //DS18B20的io口初始化while(1){Keyvalue = KeyScan(); //读取按键动作if(Keyvalue==1){temp=ReadDs18B20(); //温度检测UartPutString(data,23); //串口输出字符串if(temp/10>0) //判断是否数据只有1位UartPutChar(temp/10+48); //十位UartPutChar(temp%10+48); //个位UartPutChar('\n'); //换行}Delay(100); //延时}}实验效果：按键按下时，不断循环换行显示“DS18B20采集到的温度是：xx”，显示速度很快。
关于短距离无线通信技术的探究
关于短距离无线通信技术的探究摘要：改革开放三十年来，我国科学技术调整发展，人们在无线通讯方面的需求不断扩大，新技术、新材料的出现也促进了无线通讯模式的创新与发展，尤其是实用性极强的短距离无线通信。
这种无线通信技术目前正在以智能化、个性化、人本化的趋势快速发展，业界人士对短距离无线通信技术的应用与研究也越来越深入，研究成果十分丰富并且多样。
本文对无线通讯技术的几种技术类型进行详细介绍并对其有关方面的应用进行分析。
关键词：短距离；无线；通信技术引言随着互联网技术、计算机技术、通信技术和电子技术的飞速发展，更因为人们对信息随时随地获取和交换的迫切需要，无线通信开始在人们的生活中扮演着越来越重要的角色，显示出巨大的发展潜力。
而在这其中，作为无线通信技术的一个重要分支——短距离无线通信技术因其在技术、成本、可靠性及可实用性方面的突出优势，正逐渐引起人们越来越广泛的关注。
短距离无线通信技术的范围很广，在一般意义上，只要通信收发双方通过无线电波传输信息，并且传输距离限制在较短的范围内，通常是几十米以内，就可以称为短距离无线通信。
1 短距离无线通信技术的类型常见短距离无线通信技术主要包括IrDA、Bluetooth、Wi-Fi、超宽带技术UWB 和RFID五种。
IrDA，即红外传输技术，它利用红外线进行信息的传输，传输距离更短，只能在1米以内的范围内进行通信，而且只能实现一对一的数据传输，但是这种方式的优点在于传输速度极快；Bluetooth即蓝牙传输技术，通常用于工业科学和医学领域中，固定工作频率为 2.4GHz，它能够实现一对多的数据传输，传输范围也稍大，但是传输效率却明显降低，其数据速率为1Mbps。
Wi-Fi即无线高保真技术，正式名称是IEEE802.11b，基于IEEE802.11、aIEEE802.11b、IEEE802.11g 和IEEE802.11n，使用的是2.4GHz四周的频段。
UWB是一个新发展起来的无线通信技术，可用来连接宽带多媒体。
《短距离无线通信技术实验》
实验1 LED自动闪烁实验【实验目的】1. 掌握CC2530的IO口寄存器设置；2. 掌握LED自动闪烁编程方法。
【实验内容】1. 在IAR集成开发环境中编写LED自动闪烁程序，实现LED的自动闪烁。
【预备知识】1. 了解C语言的基本知识；2. 了解IAR中编写和调试程序的方法。
【实验设备】1. 硬件：教学实验箱、PC机；2. 软件：PC机操作系统Windows 98(2000、XP) ＋IAR开发环境。
3. 实验必须连接好仿真器，通用调试母板，将通用调试母板串口和PC串口连接好。
【基础知识】1. 相关电路图板上有1个电源灯（D4），两个状态灯（D2和D3），电路如下图所示：程序中操作P0.0之前，只需要把P0DIR相应位设置为输出即可，P0SEL和P0INP使用复位值，不用设置。
P2.0也类似。
P0DIR |= 0x01; // 设置P0.0为输出方式P2DIR |= 0x01; // 设置P2.0为输出方式点亮LED灯如下：P0_0 = 0;P2_0 = 0;熄灭LED灯如下：P0_0 = 1;P2_0 = 1;要实现LED灯闪亮，程序中可以延时300ms左右轮流点亮和熄灭LED灯。
2. IO口寄存器设置以P0口为例，寄存器主要有P0、P0SEL（功能选择）、P0DIR（方向选择）和P0INP（输入模式选择）；每个寄存器都可以位寻址，下面表格列出了各个寄存器的定义和复位值。
P0 （P0 口寄存器）位号位名复位值操作性描述7:0 P0[7:0] 0xFF 读/写P0 端口普通功能寄存器，可位寻址复位后P0=0xFF，对P0口进行操作前，一般要先设置好P0SEL、P0DIR和P0INP寄存器。
P0SEL （P0功能选择寄存器）位号位名复位值操作性描述7:0 SELP0_[7:0] 0x00 读/写0：普通IO；1：外设功能复位后P0SEL=0x00，即P0口为普通IO口。
如果要为外设功能，把相应位设为1即可。
短距离无线通信实验指导书
实验一LM3S811板卡串口实验一、实验目的1、学习UART的使用及其相关的API函数。
2、掌握UART的接收与发送。
二、实验内容调用UART的API函数使能UART外设并设置波特率、数据位、停止位等信息，然后串口返回接收到的PC机数据。
三、实验设备计算机、EL-IOTM板卡、仿真器、USB线（一头方一头扁）、串口线。
四、实验原理首先，使能串口外设，并配置相应的GPIO引脚；然后，设置串口的通信波特率、数据位、停止位等；最后，调用发送与接收函数实现UART的发送与接收。
五、实验步骤1.用串口线连接PC机的DB9串口和EL-IOTM板卡的串口UART；2.将M3-LINK仿真器连接到EL-IOTM板卡的JTAG接口，给板卡上电；3.编写程序、调试、编译并下载到MCU中（LM3S811）。
4.在PC机上打开串口调试助手，设置波特率9600、校验位NONE、数据位8、停止位1。
按下复位键REST，在串口调试助手上可显示一串字符；输入字符将回显输入的字符；断开连接的串口线，再输入字符，观察显示有什么不同。
实验二温湿度采集实验一、实验目的1、学习ZigBee协议栈的原理。
2、学习温湿度传感器数据的传输过程。
二、实验内容1、搭建包括协调器、路由器、终端节点的ZigBee网络。
2、通过ZigBee网络采集温湿度传感器的数据并在上位机上显示结果。
三、实验设备1、装有开发软件的计算机平台以及连接线、J-LINK仿真器。
2、协调器开发板、路由器开发板、包含温湿度传感器的节点开发板。
四、实验步骤【说明：教师已提供了样例程序，同学们可以参考使用；】1.将CC2420模块插入ZigBee RF1接口上，将实验箱上采集节点一作为协调器节点。
编写协调器节点程序、调试、编译并下载到MCU中（LM3S9B96）。
2.将CC2420模块插入ZigBee RF2接口上，将实验箱上采集节点二作为路由节点。
编写路由节点程序、调试、编译并下载到MCU中（LM3S811）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.5 无线数据传输控制实验
3.5.1 实验目的
1. 在ZX2530A 型CC2530 节点板上运行自己的程序。
2 .通过发送命令来实现对其它节点的外设控制。
3.5.2 实验内容
实验中一个节点通过射频向另一个节点发送对LED 灯的控制信息，点亮LED 灯或让LED 熄
灭，节点接收到控制信息后根据控制信息点亮LED 或让LED 熄灭。
3.5.3 实验设备及工具
1.硬件：ZX2530A 型CC2530 节点板、USB 接口的仿真器，PC 机Pentium100 以上。
2.软件：PC 机操作系统WinXP、IAR 集成开发环境、串口监控程序。
3.5.4 实验原理
LED 灯连接到CC2530 端口P1_0，程序中应在初始化过程中对LED 灯进行初始化，包括端口
方向的设置和功能的选择，并给端口P1_0 输出一个高电平使得LED 灯初始化为熄灭状态。
无线
控制可以通过发送命令来实现，在main.c文件中中添加宏定义#define COMMAND 0x10，让发送
数据的第一个字节为COMMAND，表明数据的类型为命令，同时，发送节点检测用户的按键操作当
检测到用户有按键操作时就发送一个字节为COMMAND 的命令。
当节点收到数据后，对数据类型进
行判断，若数据类型为COMMAND，则翻转端口P1_0 的电平（在初始化中已将LED 灯熄灭）。
即可，
实现LED 的状态改变。
3.5.5 实验步骤
1. 打开工程，在“物联网光盘\无线射频实验\5 无线控制”文件夹下
2. 将节点类型变量NODE_TYPE 设置为0，编译工程，并下载到ZX2530 节点板中，作为接收节点。
3. 将节点类型变量NODE_TYPE 设置为1，编译工程，并下载到ZX2530 节点板中，作为发送节点。
4. 复位接收节点和发送节点。
5．按下发送节点板上的key1 按键，观察接收节点上led 显示情况
6. 在主程序中添加一个宏定义#define LED_MODE_BLINK 0x02，在对数据的解析中添加对
LED_MODE_BLINK 的解析，让LED 灯每隔250 毫秒闪烁一次，让发送节点发送的数据为
LED_MODE_BLINK （代替LED_MODE_ON，紧接在COMMAND
的后面），
重复以上步骤，可以观察到接收节点的LED 灯闪烁。
3.5.6实验总结：通过对本次实验的探索和验证，我们学习到无线数据传输控制的部分原理，做实验务必得弄清楚本次实验的意义和用途，结合现实生活我们可以发现生活中许多的无线控制设备是什么工作原理和软件控制，总结本次实验，对以后生活中的创新和创意提供一部分理论和实践基础认识。
