疏水阀设计计算

疏水阀安全系数（n）推荐值
Gcal：计算的凝结水量，kg/h
W1 W1：钢管和阀门的总重，kg
W2：用于钢管和阀门的保温材料重量，kg
C1：钢管的比热，kj/kg*℃碳素钢：C1
＝0.469
合金钢：
C1=0.4860
C2：保温材料的比热，，或取C2＝
kj/kg*℃kj/kg*℃0.837
△t1：管材的升温速度，℃/min 一般取
△t1＝5℃/min
△t2：保温材料的升温速度，℃/min 一般取△t2
＝△t1/2
i1：工作条件下过热蒸汽的烩或饱和蒸汽的焓，kj/kg
i2：工作条件下饱和水的焓，kj/kg
Gr：需要的排水量，kg/h
Q总：所需蒸汽的总量，kj/h
Q：蒸汽管道散热量，kj/h 一般为蒸汽总量的3-5％
n：安全系数（见后表）
H：疏水阀与凝结水槽之间的位差，或疏水阀与出口最高管系之间的位差（两者取最大值），m
P3：凝结水槽内的压力或界区要求的压力，Mpa（表压）
△Pe：每米管道的摩擦阻力，
Mpa/m
L：管道长度及管件当量长度之和，m
△P：疏水阀的工作压差，Mpa
P1：疏水阀的工作压力，Mpa（表压）疏水阀的排水量与△P成正比
Gmax：疏水阀的最大排水量，kg/h f：背压使疏水阀排水量下降率，％Gr：需要的排水量，kg/h。

调节阀口径计算

1、调节阀流量系数C V定义：阀处于全开状态，两端压差为1磅/英寸2(0.07kg/cm2)的条件下，60℉（15.6℃）的清水,每分钟通过阀的美加仑数.2、压差:调节阀两端压差与整个系统压损失之比(Pr)是评定调节阀性能好坏的标准.如果流量波动幅度较大,这个压降比(Pr)数值也应大些,同样,波动幅度较小时, Pr也应小些.一般来说, Pr大小最好限制在15~30%之内.3、调节阀径计算公式液体(英制)CV=Q/(P1-P2)=Q式中Q=最大流量 gpm(美加仑)G=比重（水=1）P1=进口压力 psiP1=出口压力 psi=p1-p2 (p1和p2为最大流量时的压力)说明：cv=1.17kv是我国调节阀流量系数的符号。

4、流量选取调节阀口径所采用最大流量应比工艺流程的最在流量大25%~60%，这是一个必可缺少的安全系数，这样可避免调节阀在全开位置上运行。

然而，当最大流量已包括了这个安全系数，则可以不予考虑。

5、气体1、＜p1/2时如果标准状态即760mmHg(14.7psia)和15.6℃条件下最大流量,下列公式不需经过修正,可直接计算.CV=Q/963 CV=Q/2872、 >p1/2时CV=Q CV=Q6、水蒸气1、＜p1/2时CV=WK/2.12 CV=WK/13.672、 >p1/2时CV=WK/1.84P1 CV=WK/11.9P1W=最大流量LB/H W=最大流量KG/H 7、其他蒸气CV=W/89.6 CV=W/1210＜p1/2时应用P1/2代替V2要用P1/2时相对应的值W=最大流量LB/H W=最大流量KG/H。

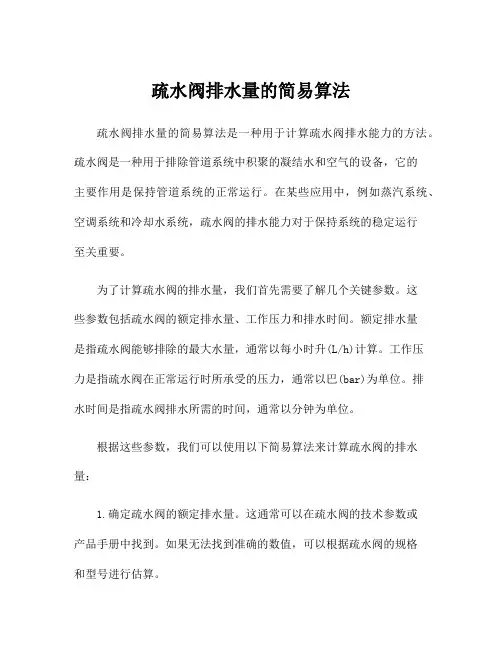

疏水阀排水量的简易算法

疏水阀排水量的简易算法疏水阀排水量的简易算法是一种用于计算疏水阀排水能力的方法。

疏水阀是一种用于排除管道系统中积聚的凝结水和空气的设备，它的主要作用是保持管道系统的正常运行。

在某些应用中，例如蒸汽系统、空调系统和冷却水系统，疏水阀的排水能力对于保持系统的稳定运行至关重要。

为了计算疏水阀的排水量，我们首先需要了解几个关键参数。

这些参数包括疏水阀的额定排水量、工作压力和排水时间。

额定排水量是指疏水阀能够排除的最大水量，通常以每小时升(L/h)计算。

工作压力是指疏水阀在正常运行时所承受的压力，通常以巴(bar)为单位。

排水时间是指疏水阀排水所需的时间，通常以分钟为单位。

根据这些参数，我们可以使用以下简易算法来计算疏水阀的排水量：1.确定疏水阀的额定排水量。

这通常可以在疏水阀的技术参数或产品手册中找到。

如果无法找到准确的数值，可以根据疏水阀的规格和型号进行估算。

2.确定疏水阀的工作压力。

这通常可以在设备文档或工程图纸中找到。

如果无法找到准确的数值，可以使用系统压力作为近似值。

3.确定疏水阀的排水时间。

这取决于系统的需求和特征。

排水时间应根据实际情况进行调整，在保证系统正常运行的前提下，尽可能减少排水时间。

4.使用以下公式计算疏水阀的排水量：排水量= (额定排水量×工作压力) ×排水时间其中，排水量以升(L)为单位，额定排水量以升每小时(L/h)为单位，工作压力以巴(bar)为单位，排水时间以分钟为单位。

通过这个简易算法，我们可以快速估算疏水阀的排水能力。

然而，需要注意的是，这只是一个近似值，实际的排水量可能会受到其他因素的影响，例如管道阻力、水质和疏水阀的状况等。

因此，在实际应用中，应尽可能进行准确的计算，并根据实际情况进行调整和改进。

总结起来，疏水阀排水量的简易算法可以帮助我们快速估算疏水阀的排水能力。

它基于疏水阀的额定排水量、工作压力和排水时间等参数，通过一个简单的公式来计算排水量。

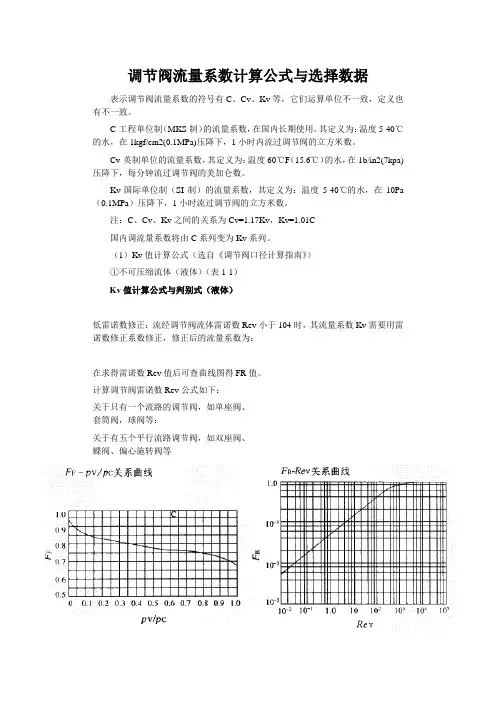

调节阀流量系数计算公式与选择数据

调节阀流量系数计算公式与选择数据表示调节阀流量系数的符号有C、Cv、Kv等，它们运算单位不一致，定义也有不一致。

C-工程单位制（MKS制）的流量系数，在国内长期使用。

其定义为：温度5-40℃的水，在1kgf/cm2(0.1MPa)压降下，1小时内流过调节阀的立方米数。

Cv-英制单位的流量系数，其定义为：温度60℃F（15.6℃）的水，在1b/in2(7kpa)压降下，每分钟流过调节阀的美加仑数。

Kv-国际单位制（SI制）的流量系数，其定义为：温度5-40℃的水，在10Pa （0.1MPa）压降下，1小时流过调节阀的立方米数。

注：C、Cv、Kv之间的关系为Cv=1.17Kv，Kv=1.01C国内调流量系数将由C系列变为Kv系列。

（1）Kv值计算公式（选自《调节阀口径计算指南》）①不可压缩流体（液体）（表1-1）Kv值计算公式与判别式（液体）低雷诺数修正：流经调节阀流体雷诺数Rev小于104时，其流量系数Kv需要用雷诺数修正系数修正，修正后的流量系数为：在求得雷诺数Rev值后可查曲线图得FR值。

计算调节阀雷诺数Rev公式如下：关于只有一个流路的调节阀，如单座阀、套筒阀，球阀等：关于有五个平行流路调节阀，如双座阀、蝶阀、偏心施转阀等文字符号说明：P1--阀入口取压点测得的绝对压力，MPa；P2--阀出口取压点测得的绝对压力，MPa；△P--阀入口与出口间的压差，即（P1-P2），MPa；Pv--阀入口温度饱与蒸汽压（绝压），MPa；Pc--热力学临界压力（绝压），MPa；F F--液体临界压力比系数，F R--雷诺数系数，根据ReV值可计算出；F L--液体压力恢复系数QL--液体体积流量，m3/h P L--液体密度，Kg/cm3ν--运动粘度，10-5m2/s W L--液体质量流量，kg/h，②可压缩流体（气体、蒸汽）（表1-2）Kv值计算公式与判别式（气体、蒸气）表1-2文字符号说明：X-压差与入口绝对压力之比（△P/P1）；X T-压差比系数；K-比热比；Qg-体积流量，Nm3/hWg-质量流量，Kg/h；P1-密度（P1，T1条件），Kg/m3T1-入口绝对温度，K；M-分子量；Z-压缩系数；Fg-压力恢复系数（气体）；f（X,K）-压差比修正函数；P1-阀入口取压点测得的绝对压力，MPa；PN-标准状态密度（273K，1.0.13×102kPa），Kg/Nm3；③两相流（表1-3）Kv值计算公式（两相流）表1-3文字符号说明：C1=Cg/Cv（C1由制造厂提供）；Cg--气体流理系数；Cv--液体流量系数；△P--压差，Psi；P1--阀入，Psia；G--气体相对密度（空气=1.0）；T--气体入口的绝对温度，°R（兰金氏度）；d1--人口蒸汽的密度，Ib/ft3；Qscth--气体流量，scth（标准英尺寸3/小时）；Qib/hr--蒸汽流量，Ib/hr。

水闸计算公式范文

水闸计算公式范文
1.伯努利方程
伯努利方程是流体力学中的基本方程，描述了流体在静态和动态压力
之间的关系。

对于水闸来说，伯努利方程可以写为如下形式：P + 0.5ρv^2 + ρgh = constant
其中，P是水闸中的压力，ρ是水的密度，v是水的流速，g是重力
加速度，h是离地面的高度。

2.底孔流量公式
底孔流量公式用于计算水闸中通过底孔流出的水量。

底孔流量公式与
伯努利方程相结合，可以写为如下形式：
Q = CdA√2gh
其中，Q是流出水量，Cd是底孔流出系数，A是底孔的面积，g是重
力加速度，h是水头。

3.承压能力公式
承压能力公式用于计算水闸的承压能力，即水闸可以承受的最大压力。

承压能力公式可以写为如下形式：
F=A*σ
其中，F是水闸的承压能力，A是水闸的截面积，σ是水闸材料的抗
压强度。

对于具体的水闸设计，需要根据实际情况选择适用的计算公式，并考虑因素如闸门的形状、尺寸、材料、水流的动力特性、水势差、孔口形状等。

这些因素会对水闸的流量和承压能力产生影响，因此需要综合考虑进行合理的设计和计算。

此外，水闸的计算还涉及到其他因素如水位、水流速度、泄水能力、闸门运动机构以及周围环境等的考虑。

因此，在进行水闸计算时，需要综合考虑各个方面的因素，并使用适当的计算公式，以确保水闸的正常运行和安全性。

以上是水闸计算公式的基本介绍，具体的计算过程和公式选择需要根据实际情况进行。

对于精确的水闸计算，可以使用专业的水力学软件或请相关专业人士进行计算和设计。

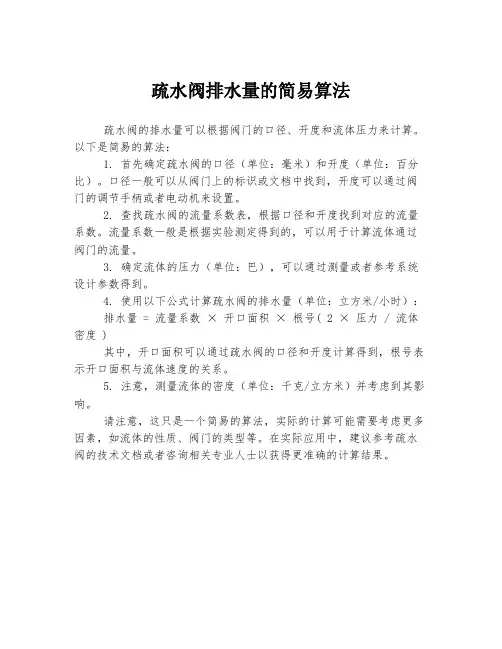

疏水阀排水量的简易算法

疏水阀排水量的简易算法
疏水阀的排水量可以根据阀门的口径、开度和流体压力来计算。

以下是简易的算法：
1. 首先确定疏水阀的口径（单位：毫米）和开度（单位：百分比）。

口径一般可以从阀门上的标识或文档中找到，开度可以通过阀门的调节手柄或者电动机来设置。

2. 查找疏水阀的流量系数表，根据口径和开度找到对应的流量系数。

流量系数一般是根据实验测定得到的，可以用于计算流体通过阀门的流量。

3. 确定流体的压力（单位：巴），可以通过测量或者参考系统设计参数得到。

4. 使用以下公式计算疏水阀的排水量（单位：立方米/小时）：
排水量 = 流量系数× 开口面积× 根号( 2 × 压力 / 流体密度 )
其中，开口面积可以通过疏水阀的口径和开度计算得到，根号表示开口面积与流体速度的关系。

5. 注意，测量流体的密度（单位：千克/立方米）并考虑到其影响。

请注意，这只是一个简易的算法，实际的计算可能需要考虑更多因素，如流体的性质、阀门的类型等。

在实际应用中，建议参考疏水阀的技术文档或者咨询相关专业人士以获得更准确的计算结果。

蒸汽疏水阀水量计算

蒸汽疏水阀水量计算蒸汽疏水阀是一种用于控制蒸汽系统中的水分的装置。

在蒸汽系统中，由于存在着水分的存在，会对系统的正常运行造成一定的影响，因此需要使用蒸汽疏水阀来控制水分的排除。

蒸汽疏水阀的主要作用是排除蒸汽系统中的凝结水，保持系统的正常运行。

凝结水是指在蒸汽系统中由于温度降低而形成的液态水，如果不及时排除，会导致系统中的水位升高，影响蒸汽的传递效率，甚至可能造成系统的故障。

蒸汽疏水阀的水量计算是为了确定蒸汽系统中的凝结水排除的能力是否足够。

水量计算需要考虑蒸汽系统中的凝结水的产生量以及疏水阀的排放能力。

在进行水量计算时，首先需要确定蒸汽系统中的凝结水的产生量。

凝结水的产生量与蒸汽系统的工作压力、温度以及系统中的管道长度、直径等因素有关。

一般来说，凝结水的产生量与工作压力成正比，与温度成反比，与管道长度、直径成正比。

需要确定蒸汽疏水阀的排放能力。

蒸汽疏水阀的排放能力是指单位时间内疏水阀排放的凝结水的体积。

排放能力与疏水阀的结构、口径以及工作状态等因素有关。

一般来说，疏水阀的排放能力越大，就能够更快地排除凝结水，保持系统的正常运行。

在进行水量计算时，需要根据蒸汽系统的实际情况选择合适的蒸汽疏水阀，并参考其技术参数来确定其排放能力。

同时，根据蒸汽系统中的凝结水产生量，计算出单位时间内需要排放的凝结水的体积。

通过比较蒸汽疏水阀的排放能力和蒸汽系统中凝结水的产生量，可以确定蒸汽疏水阀的水量计算是否合理。

如果蒸汽疏水阀的排放能力大于凝结水的产生量，则可以确保系统中的凝结水能够及时排除；反之，则需要考虑增加蒸汽疏水阀的数量或者更换更大排放能力的疏水阀。

需要注意的是，在进行水量计算时，还需要考虑蒸汽系统中的其他因素，如系统的工作压力、温度变化范围、管道布局等。

这些因素都会对水量计算结果产生一定的影响，需要综合考虑。

蒸汽疏水阀的水量计算是蒸汽系统中重要的一环，它能够保证系统中的凝结水能够及时排除，确保系统的正常运行。

阀门水头损失计算公式

阀门水头损失计算公式阀门水头损失是指流经阀门时由于阻力产生的能量损失，是流体力学中重要的参数之一。

水头损失的大小与阀门流道的形状、流速、流量和介质的性质有关，在工程计算中通常采用以下两种方法来计算阀门水头损失。

1. 简化公式法简化公式法是通过经验公式和实验数据推导得出的近似计算方法。

其中最常用的是Kv值法和Cv值法。

Kv是指阀门每秒钟通过的水流量（单位为m³/h）在1差压下流经阀门的流量系数，而Cv是指阀门每分钟通过的水流量（单位为gpm）在1差压下流经阀门的流量系数。

Kv值法和Cv值法公式如下：△P = (Q/Kv)²或△P = (Q/Cv)²其中，△P是阀门的水头损失（单位为Pa），Q是通过阀门的流量（单位为m³/h或gpm）。

需要注意的是，这些公式是简化计算方法，精度较低，适用于阀门的设计初期和工程估算中。

2. 完全流动公式法完全流动公式法是通过基本的流体力学方程和原理推导得出的精确计算方法。

它考虑了阀门和管道的几何形状、流速和流量的影响，并通过计算阀门周围的速度分布和能量损失来确定水头损失。

完全流动公式法的基本方程如下：△P = f * (L/D) * (v²/2g)其中，△P是阀门的水头损失（单位为Pa），f是阻力系数，L是阀门的等效长度（单位为m），D是阀门的等效直径（单位为m），v是通过阀门的流速（单位为m/s），g是重力加速度（单位为m/s²）。

这种方法的优点是精度较高，适用于详细设计和工程计算中。

但需要注意的是，完全流动公式法需要较为复杂的计算过程，且对阀门的几何形状和流量的要求较高。

综上所述，阀门水头损失的计算可通过简化公式法和完全流动公式法进行。

在实际应用中，可以根据需要选择适合的计算方法，并结合实际情况进行计算。

此外，还应注意根据国家和地区的相关标准和规范进行计算，以确保计算结果的准确性和可靠性。

压力与流量计算公式

压力与流量计算公式 The manuscript was revised on the evening of 2021压力与公式：的Kv，是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。

根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的口径，必须正确计算出调节阀的系数Kv值。

调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1．一般液体的Kv值计算a．非阻塞流：△P＜FL（P1－FFPV）计算公式：Kv＝10QL式中： FL－压力恢复系数，见附表FF－流体比系数，FF＝－PV－阀入口温度下，介质的（），kPaPC－流体临界压力（绝对压力），kPaQL－m/hρ－液体密度g/cmP1－阀前压力（绝对压力）kPaP2－阀后压力（绝对压力）kPab．阻塞流判别式：△P≥FL（P1－FFPV）计算公式：Kv＝10QL式中：各字符含义及单位同前2．气体的Kv值计算a．一般气体当P2＞时当P2≤时式中： Qg－下气体流量Nm/hPm-(P1+P2)/2(P1、P2为绝对压力)kPa△P＝P1－P2G －气体比重（空气G＝1）t －气体温度℃b．高压气体（PN＞10MPa）当P2＞时当P2≤时式中：Z-系数，可查GB/T 2624-81《的设计安装和使用》3．低修正（高液体KV值的计算）液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。

此时计算公式应为：式中：Φ―粘度，由Rev查FR－Rev曲线求得；QL－液体流量 m/h对于单座阀、阀、等只有一个流路的阀对于双座阀、等具有二个平行流路的阀式中：Kv′―不考虑粘度修正时计算的流量系ν ―流体mm/sFR －Rev关系曲线FR-Rev关系图4．水蒸气的Kv值的计算a．当P2＞时当P2≤时式中：G―kg/h，P1、P2含义及单位同前，K－修正系数，部分蒸汽的K值如下：：K＝；氨蒸汽：K＝25；11：K＝；、蒸汽：K＝37；、蒸汽：K＝；、蒸汽：K＝。

阀门流量系数的速算方法

阀门流量系数的速算方法流量系数的速算方法在我们的设计工作中经常要进行各式各样的计算,流量系数正是其中之一。

阀门的流量系数Cv和Kv值是衡量阀门流动能力的重要参数之一，流量系数的大与小,说明了流体通过阀门时其压力损失的大与小，流量系数越大则压力损失越小阀门的流通能力也就越好。

国外的阀门厂通常都把不同类型、不同口径的阀门Cv值列入产品样本中。

在我国，许多用户都要求制造方在样图中例明产品的流量系数Cv值或Kv值。

在新的API规范6D《管线阀门》第22版明确规定：“制造厂（商）应为买方提供流量系数Kv值”。

显然流量系数对管道和阀门设计过程来说是一个非常重要的参数。

阀门的流量系数Cv值最早是由美国流体控制协会在1952年提出的,它的定义是：在通过阀门的压力降每平方英寸1磅（1bf/in2）的标准条件下，温度为15.6℃的水，每分钟流过的美制加仑数（Usgal/min）。

阀门的流量系数Cv随阀门的尺寸、形式、结构而变化，这些变化最终与阀门的压力降有关。

Cv值的计算公式为：Cv=Q(G/ΔP)0.5（1）式中Cv——流量系数Q——体积流量（Usgal/min）ΔP——阀门的压力降(1bf/in2)G——水的密度G=1阀门的流量系数Cv值取决于阀门的结构，而且必须由自身的实际试验来确定。

DN50阀门的典型流量系数(表一)流量系数Cv 值是“英制”的计量单位，人们依据Cv 值的技术定义制定了“米制”计量单位的阀门流量系数Kv 值。

Kv 值的定义是：在通过阀门的压力降为1巴（bar ）的标准条件下，温度为5-40℃的水每小时流过阀门的立方米体积流量（m 3/h ）Kv 值的计算公式：形式Cv 截止阀40-60角式截止阀47Y 形阀门阀杆与管道中心线夹角为45°72阀杆与管道中心线夹角为60°65V 形孔旋塞阀60-80蝶阀蝶板厚度为通道直径的7%333蝶板厚度为通道直径的35%154常规闸阀300-310夹管阀360旋启式止回阀76隐蔽式止回阀123球阀（缩径）131球阀（全径）440Kv=Q(P/ΔP)0..5（2）式中Kv——流量系数Q——体积流量（m3/h）ΔP——阀门的压力降(1bar)G——水的密度(kg/m3)Cv与Kv的关系实际上就是英制单位与米制单位的换算关系。

自来水减压阀计算公式

自来水减压阀计算公式
自来水减压阀是调节自来水供水压力的重要设备，其正确选型和安装对于确保水压稳定、防止水管爆裂等问题至关重要。

本文将介绍自来水减压阀的计算公式，帮助读者更好地了解其原理和运用。

具体内容如下：
1.自来水减压阀的基本原理
自来水减压阀主要通过阀体内部的孔径和调节机构来调节水流，使其在通过阀门时产生一定的压力损失，从而降低水压。

减压阀的压力调节范围一般在0.05-1.6MPa之间，可根据实际需要进行调整。

2.自来水减压阀的计算公式
（1）自来水减压阀的流量计算公式：
Q=Cv×ΔP×1000/ρ
其中，Q为水流量，Cv为流量系数，ΔP为压差，ρ为水的密度。

（2）自来水减压阀的调节范围计算公式：
ΔP2/ΔP1=(D2/D1)^2
其中，ΔP1为进口压力，ΔP2为出口压力，D1为进口管径，D2为出口管径。

（3）自来水减压阀的流量系数计算公式：
Cv=Q/√ΔP
其中，Q为水流量，ΔP为压差。

3.自来水减压阀的选型和安装要点
在选型和安装自来水减压阀时，需要注意以下几点：
（1）根据实际用水量和水压要求，选择合适的减压阀型号和规格。

（2）安装前应清洗管道，确保管道内无异物和污垢。

（3）减压阀应安装在管道上游，以便于及时发现和处理问题。

（4）减压阀出口应设置放水阀门，以便于清洗和维护。

（5）减压阀应定期进行检查和维护，确保其正常运行。

水下排水阀排水量计算

水下排水阀排水量计算
排水量是由每秒水的流量决定的,流量大小不仅和管子直径有关,也与水的压力大小有关,压力越大、直径越大当然流量越大。

你必须要有流速的参数,才能具体算出每小时的排水量。

排水量的计算公式如下：
排水量（长吨）=长*宽*吃水*方模系数（立方英尺）/35（海水）或36（淡水）（立方英尺）
排水量（公吨）=长*宽*吃水*方模系数（立方米）/0.9756（海水）或1（淡水）（立方米）
排水量吨位可以用来计算船舶的载重吨；在造船时，依据排水量吨位可知该船的重量。

排水量是船舶或物体自由浮于水中且保持静态平衡时所排开水
的重量。

根据阿基米德原理，一个物体在水中受到的浮力等于被它排出的水的重量，也就是与船体浸入水中体积相同的水的重量，这就是船的排水量。

浮船的排水量计算公式：
排水量（浮力）=船自身的重量+满载时货物的重量（所受的重力=浮力）。

公式：F浮=G排=m液*g=ρ液*g*V排液。

压力的与流量计算公式

压力与流量计算公式:调节阀的流量系数Kv,是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。

根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的口径，必须正确计算出调节阀的额定流量系数Kv值。

调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1.一般液体的Kv值计算a.非阻塞流判别式：△P V FL （P1-FFPV）计算公式：Kv=10QL式中：FL-压力恢复系数，见附表FF-流体临界压力比系数，FF=0.96-0.28PV—阀入口温度下，介质的饱和蒸汽压（绝对压力），kPaPC-流体热力学临界压力（绝对压力），kPaQL—液体流量m/hp-液体密度g/cmP1-阀前压力（绝对压力）kPaP2—阀后压力（绝对压力）kPab.阻塞流判别式：△ PZFL （P1-FFPV）计算公式：Kv=10QL式中：各字符含义及单位同前2.气体的Kv值计算a.一般气体当P2>0.5P1 时当P2M0.5P1 时式中：Qg-标准状态下气体流量Nm/hPm-（P1+P2）/2（P1、P2 为绝对压力）kPa△P=P1-P2G —气体比重（空气G=1）t —气体温度。

Cb.高压气体（PN>10MPa）当P2>0.5P1 时当P2M0.5P1 时式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》3.低雷诺数修正（高粘度液体KV值的计算）液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。

此时计算公式应为：式中：①一粘度修正系数，由Rev查FR-Rev曲线求得；QL一液体流量m/h 对于单座阀、套筒阀、角阀等只有一个流路的阀对于双座阀、蝶阀等具有二个平行流路的阀式中：KV—不考虑粘度修正时计算的流量系v —流体运动粘度mm/sFR -Rev关系曲线FR-Rev关系图4.水蒸气的Kv值的计算a.饱和蒸汽当P2>0.5P1 时当P2M0.5P1 时式中：G—蒸汽流量kg/h，P1、P2含义及单位同前，K-蒸汽修正系数，部分蒸汽的K值如下：水蒸汽:K=19.4；氨蒸汽：K=25；氟里昂11：K=68.5；甲烷、乙烯蒸汽:K=37；丙烷、丙烯蒸汽:K=41.5；丁烷、异丁烷蒸汽:K=43.5。

水封逆止阀的原理与设计计算
