机械原理计算自由度习题及答案1

机械原理习题及答案

第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。

1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。

题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。

1.4 计算下列机构自由度，并说明注意事项。

1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。

题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。

题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。

2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。

求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。

题2.2图题2.3图2.4 在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。

题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。

（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。

（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。

机械原理(西工大第七版)习题册答案1——7章

题2-1 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-1a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。

讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-2 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。

机械原理计算自由度习题及答案

1．计算齿轮机构的自由度.
解：由于B. C 副中之一为虚约束，计算机构自由度时，应将 C 副去除。

即如下图所示：
该机构的自由度1213233231=⨯-⨯-⨯=--=h p p n F
2. .机构具有确定运动的条件是什么？如果不能满足这一条件，将会产生什么结果？
机构在滚子B 处有一个局部自由度，应去除。

该机构的自由度017253231=-⨯-⨯=--=h p p n F
当自由度F=1时,该机构才能运动, 如果不能满足这一条件,该机构无法运动。

该机构当修改为下图机构，则机构可动：
N=4, PL=5, Ph=1;
定轴轮系 A
B C
1 2
3
4 图2－
22
F=⨯-⨯-=
自由度342511
3. 计算机构的自由度.
由于机构具有虚约束, 机构可转化为下图机构。

F=⨯-⨯-=
自由度342511
由于机构具有虚约束, 机构可转化为下图机构。

F=⨯-⨯=
自由度31211
由于机构具有虚约束, 机构可转化为下图机构。

F=⨯-⨯=
自由度33241。

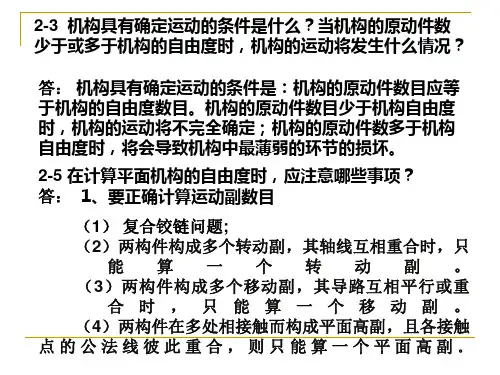

机械原理习题解答(第1-3章)

vB
+
vC2B
=
vC3
+
vC2C3
方向
？？
ω1lAB
？
BC
AB
0
? ∥BC
b
C(C2,C3,C4)
p
C3
C2
d
e
再根据速度影像原理，作△bde ∽ △ BDE 求得d及e，由图可得
b
vD v pd 0.23m / s
C(C2,C3,C4)
p' C '
（3）加速度分析
' C2
3
答：（1）机构所有的瞬心数：K=（N-1）/2=6(6-1)/2=15。（2）求出如下三个瞬心P16，P36，P13，如下图所示。
P23 K（P13） P36
P12 P16
1 / 3 P P / P P 36 13 16 13
3-11 速度多边形和加速度多边形有哪些特性？试标出图中VAB、VBC、VCA及VA、VB、VC的方向？答：速度多边形具有以下特点：（1）作图起点p称为速度多边形的极点p，它代表机构中速度为零的点。（2）在速度多边形中，连接p点和任一点的矢量代表该点在机构图中同名点的绝对速度，其指向是从p点指向该点。
答：速度瞬心是互作平面相对运动的两构件上瞬时相对速度为零的重合点，也就是具有同一瞬时绝对速度的重合点 (即瞬时绝对速度速度相等的重合点)，简称瞬心。若瞬心处的绝对速度为零，则该瞬心称为绝对瞬心，否则称为相对瞬心。 3-2 何为三心定理？何种情况下的瞬心需用三心定理来确定？答：三心定理是指三个彼此作平面平行运动的构件的三个瞬心必位于同一直线上。对于不通过运动副直接相连的两构件间的瞬心位置，需用三心定理来确定。

机械原理习题及解答

第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。

2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。

2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。

2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。

2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。

试根据机构自由度分析该方案的合理性，并提出修改后的新方案。

题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b ）所示。

3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。

机械原理试题库1

机械原理自测题库——分析计算题（共88题）1、试计算图示机构的自由度（若有复合铰链、局部自由度或虚约束，必须明确指出）。

并判断该机构的运动是否确定（标有箭头的机构为原动件）。

若其运动是确定的，要进行杆组分析，并显示出拆组过程，指出各级杆组的级别、数目以及机构图a 图b)题 1 图2、计算图示机构自由度，并判定该机构是否具有确定的运动（标有箭头的构件为原动件）。

图 a) 图 b)题 2 图3、计算图示机构自由度，并确定应给原动件的数目。

图a 图b题 3 图4、在图示机构中试分析计算该机构的自由度数，若有复合铰链、局部自由度或虚约束，则在图上明确指出。

图a 图b题 4 图5、计算图示机构的自由度，并作出它们仅含低副的替代机构。

第 1 页共24 页图 a) 图 b)题 5 图6、试计算图示机构的自由度。

(若有复合铰链、局部自由度或虚约束，必须明确指出。

)并指出杆组的数目与级别以及机构级别。

LG I题 6 图7、计算下列机构的自由度（有复合铰链、虚约束和局部自由度请指出）图 a) 图 b)题 7 图8、图示的铰链四杆机构中,已知mmlAB65=，mmlCD90=，mmlAD125=，sradmmlBC/10,1251==ω,顺时针转动,试用瞬心法求:1)当φ=15°时,点C的速度V C;2)当φ=15°时,构件BC上(即BC线上或其延长线上)速度最小的一点E的位置及其速度值。

题 8 图9、在图示的凸轮机构中，已知凸轮1以等角速度ω1=10rad/s转动。

凸轮为一偏心圆，其半径R1=25mm，L AB=15mm，L AD=50mm，φ1=90°，试用瞬心法求机构2的角速度ω2。

第 2 页共24 页题 9 图10、在图示机构中，已知长度L AB=L BC=20 mm ,L CD=40mm ,∠a=∠β=90°W1=100(1/S),请用速度瞬心法求C点的速度的大小和方向题 10 图11、如图所示偏置曲柄滑块机构。

机械原理题库(含答案)---1

机械原理---1第2章机构的结构分析一、正误判断题：（在括号内正确的画“√”，错误的画“×”）1.在平面机构中一个高副引入二个约束。

（×）2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。

（√）3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。

（×）4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全）））））））A. 0B. 1C. 24.一种相同的机构 A 组成不同的机器。

A.可以B.不能C.与构件尺寸有关5.平面运动副提供约束为（ C ）。

A．1 B．2 C．1或26.计算机构自由度时，若计入虚约束，则机构自由度就会（ C ）。

A．不变 B．增多 C．减少7.由4个构件组成的复合铰链，共有（ B ）个转动副。

A．2 B．3 C．48.有两个平面机构的自由度都等1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于( B )。

A 0B 1C 2第3章平面机构的运动分析一、判断题（正确打√，错误打×）1．速度瞬心是指两个构件相对运动时相对速度为零的点。

（√）2. 利用瞬心既可以对机构作速度分析，也可对其作加速度分析。

（×）二、选择题1. 平面六杆机构有共有（ C ）个瞬心。

A．6 B．12 C．151器运转速度不均匀系数从0.10降到0.01，则飞轮转动惯量将近似等于原飞轮转动惯量的A 。

A.10B.100C.1/104、有三个机械系统，它们主轴的最大角速度和最小角速度分别是：(1)1025转/秒，975转/秒;(2)512.5转/秒，487.5转/秒;(3)525转/秒 475转/秒;其中运转最不均匀的是 C 。

A.(1)B.(2)C.(3)5、对于存在周期性速度波动的机器，安装飞轮主要是为了在（ B ）阶段进行速度调节。

A．起动 B．稳定运转 C．停车6、为了减小机械运转中周期性速度波动的程度，应在机械中安装（ B ）。

机械原理-习题解答1

目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第10章机械运动力学方程 (32)第11章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章机构的结构分析2-1 是试指出图2-26中直接接触的构件所构成的运动副的名称。

机械原理习题集答案

平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

2）分析其是否能实现设计意图。

图 a ）由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b ）3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c1）图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。

3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链）（其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

机械原理平面机构自由度计算-例题

机械原理平面机构自由度计算-例题
探索机械原理平面机构自由度计算。从定义到计算方法，深入讲解铰连机构、双曲柄摇杆机构、牛顿-奥氏连杆机构、齿轮机构等的自由度计算。同时解析计算过程示例、取舍问题和误差分析。
什么是平面机构自由度
自由度是指机构内部独立运动的数量。在平面机构中，自由度决定了机构的运动灵活性和可实现的运动副类型。
卷绕机构的自由度等于连接轮杆的数量减去张紧轮的数量。
平面七杆机构的自由度计算
平面七杆机构的自由度等于连接杆数目减去基础杆件的数量再减去悬线杆件的数量。
螺旋副的自由度计算
螺旋副的自由度等于连接杆数目减去基础杆件的数量。
自由度的确定
根据机构的构造特点和运动副类型，可以准确确定机构的独立性来计算自由度。
将机构关系用矩阵表示，从矩阵的秩来确定自由度。
铰连机构的自由度计算
铰连机构的自由度等于机构中连接杆数目减去基础杆件的数量。
平面双曲柄摇杆机构的自由度计算
双曲柄摇杆机构的自由度等于连接杆数目减去基础杆件的数量再减去悬线杆件的数量。
牛顿-奥氏连杆机构的自由度计算
制造误差的影响
制造误差会对机构的运动特性和自由度产生一定影响，需要进行充分考虑和补偿。
磨损与冲击的影响
磨损和冲击是机构长期运行中的特殊因素，会对自由度和机构性能产生一定影响。
实际应用中的注意事项
在实际机构设计和应用中，需要注意一些关键问题，如安全性、可靠性和效率等。
牛顿-奥氏连杆机构的自由度等于连接杆数目减去基础连杆的数量再减去实际存在运动副的数量。
齿轮机构的自由度计算
齿轮机构的自由度等于连接轮杆的数量减去约束齿轮的数量再减去齿轮对的数量。
齿轮-摆线轮减速机构的自由度计算

机械原理作业答案1-8-A4

+
解：
F
3
D
3
C
D
C
6 2
4
E
5 +
2
B
4
G E
5 1
B
1
A
构的级别。低代前：低代后：
A
构件 2、3、4、6 为 III 级杆组，机构为 III 级机构。 2—12 计算图示机构的自由度，将其中的高副用低副代替，并分析机构所含的基本杆组，确定机构的级别。解：
D 3
4
5
3
E
5
4
A
C n = 4，p l = 5，p1 h =1 2 F = 3n − 2 p l − p h A = 3× 4 − 2 × 5 −1 B =1
(1) ( 2) (3)
vC = ω2 CP24 = 2.548 × 78.985 × 0.002 = 0.40 m / s v E = ω2 ECP24 = 2.548 × 70.62 × 0.002 = 0.36m / s
当vC = 0时, A、B、C三点共线, 对应有两个极限位置, 如图所示：
4
∞ P34 ∞ P24
3
A
4
P14
( aII ) 级杆组 RRR
P34、P 13 D
A
P14
(b)
∞ P 12
∞ P23
p13
P24
1
2
3
P23 B
P24
1 14 A P
B
2 P 12
A
∞ P34
3
P 14
4
C
P 13 C P 34 4
(c )
(d)
P24
3

机械原理习题与答案解析

第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。

1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。

题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。

1.4 计算下列机构自由度，并说明注意事项。

1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。

题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。

题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE=120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。

2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。

求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。

题2.2图题2.3图2.4 在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。

题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。

（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。

（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。

机械原理练习题答案(1)

一、填空题和填空题。

1．在平面机构中若引入H P 个高副将引入 H P 个约束，而引入L P 个低副将引入 2L P 个约束，则活动构件数n 、约束数与机构自由度F 的关系是F =3n - 2L P - H P 。

2．机构具有确定运动的条件是：机构的自由度大于零，且机构自由度数等于原动件数；若机构自由度Ｆ>0，而原动件数<F ，则构件间的运动是不确定的；若机构自由度Ｆ>０，而原动件数>F ，则各构件之间运动关系发生矛盾，将引起构件损坏。

3. 下图为一对心曲柄滑块机构，若以滑块3为机架，则该机构转化为定块机构；若以构件2为机架，则该机构转化为摇块机构。

4．移动副的自锁条件是驱动力在摩擦角之内；转动副的自锁条件是驱动力在摩擦圆之内。

5．在凸轮机构的各种常用从动件运动规律中，等速运动规律具有刚性冲击；等加速等减速、间谐运动规律具有柔性冲击；而正弦加速度、五次多项式运动规律无冲击。

6．内啮合斜齿圆柱齿轮传动的正确啮合条件是模数相等，；压力角相等；螺旋角相等。

7．等效质量和等效转动惯量可根据等效原则：等效构件所具有的动能等于整个机械系统的动能来确定。

8．刚性转子静平衡条件是分布于转子上的各个偏心质量的离心惯性力的合力为零或者质径积的向量和为零；而动平衡条件是当转子转动时，转子上分布在不同平面内的各个质量所产生的空间离心惯性力系的合力及合力矩为零。

9．用标准齿条形刀具加工标准齿轮时，其刀具的中线与轮坯的分度圆之间作纯滚动；加工变位齿轮时，其刀具的节线与轮坯的分度圆之间作纯滚动。

10．平面四杆机构中，是否存在死点，取决于_B 是否与连杆共线。

A ．主动件 B. 从动件 C. 机架 D. 摇杆11．在平面连杆机构中，欲使作往复运动的输出构件具有急回特性，则输出构件的行程速比系数K____A____。

A ．大于1B ．小于1C ．等于1D ．等于ηη'0,0〉'〉ηη0,0.≤'>ηη0≤η12．_____C___盘形凸轮机构的压力角恒等于常数。

机械原理(西工大第七版)习题册答案1——7章

第二章平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。

11(c)题2-1(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-2 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

机械原理部分试题目及解答

第一章机构的组成和结构1-1 试画出图示平面机构的运动简图，并计算其自由度。

F＝3×3－2×4＝1 F＝3×3－2×4＝1F＝3×3－2×4＝1 F＝3×3－2×4＝11-2 计算图示平面机构的自由度。

将其中高副化为低副。

确定机构所含杆组的数目和级别，以及机构的级别。

（机构中的原动件用圆弧箭头表示。

）F＝3×7－2×10＝1 F＝3×7－2×10＝1含3个Ⅱ级杆组：6-7，4-5，2-3。

含3个Ⅱ级杆组：6-7，4-5，2-3。

该机构为Ⅱ级机构构件2、3、4连接处为复合铰链。

该机构为Ⅱ级机构F＝3×4－2×5－1＝1 F＝3×3－2×3－2＝1F＝3×5－2×7＝1（高副低代后） F＝3×5－2×7＝1（高副低代后）含1个Ⅲ级杆组：2-3-4-5。

含2个Ⅱ级杆组： 4-5，2-3。

该机构为Ⅲ级机构构件2、3、4连接处为复合铰链。

该机构为Ⅱ级机构F＝3×8－2×11－1＝1 F＝3×6－2×8－1＝1F＝3×9－2×13＝1（高副低代后）F＝3×7－2×10＝1（高副低代后）含4个Ⅱ级杆组：8-6，5-7，4-3，2-11。

含1个Ⅱ级杆组6-7。

该机构为Ⅱ级机构含1个Ⅲ级杆组2-3-4-5。

第二章连杆机构2-1 在左下图所示凸轮机构中，已知r = 50mm ，l OA =22mm ，l AC =80mm,︒=901ϕ，凸轮1的等角速度ω1=10rad/s ，逆时针方向转动。

试用瞬心法求从动件2的角速度ω2。

解：如右图，先观察得出瞬心P 13和P 23为两个铰链中心。

再求瞬心P 12：根据三心定理，P 12应在P 13与P 23的连线上，另外根据瞬心法，P 12应在过B 点垂直于构件2的直线上，过B 点和凸轮中心O 作直线并延长，与P 13、P 23连线的交点即为P 12。

机械原理复习题带(答案)打印版 (1)

1、如图所示机构，若取杆AB 为原动件，试求：（1）计算此机构自由度，并说明该机构是否具有确定的运动；（6分）（2）分析组成此机构的基本杆组，并判断此机构的级别。

（6分）（1）活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分）有确定运动。

(1分)（2）基本杆组如图所示（2级杆组各2分，原动件1分，共5分）。

此机构为2级机构（1分）2、如图所示机构，若取杆AB 为原动件：（1）计算此机构自由度，并说明该机构是否具有确定的运动；（6分）（2）分析组成此机构的基本杆组，并判断此机构的级别。

（6分）（1）活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分）有确定运动。

(1分)（2）基本杆组如图所示（2级杆组各2分，原动件1分，共5分）。

此机构为2级机构（1分）3、如图所示的机构运动简图，（1）计算其自由度；（2）确定其是否有确定的运动。

（写出活动件、低副、高副的数目，有虚约束、局部自由度或复合铰链的地方需指出）H(或I)-----虚约束 (1分) B-----局部自由度 (1分) 无复合铰链 (1分)活动构件n=6 (1分) 低副数=L P 8 (1分) 高副数=H P 1 (1分)11826323=-⨯-⨯=--=H L P P n F （3分）此机构具有确定的运动。

(1分)4、计算下图所示机构的自由度。

若图中含有局部自由度、复合铰链和虚约束等情况时，应具体指出。

（10分）无虚约束 (1分) B-----局部自由度 (1分) E-----复合铰链 (1分)活动构件n=7 (1分) 低副数=L P 9 (1分) 高副数=H P 1 (1分)21927323=-⨯-⨯=--=H L P P n F 5、如图所示机构：1. 指出是否含有复合铰链、局部自由度、虚约束，若有则明确指出所在位置；2. 在去掉局部自由度和虚约束后，指出机构的活动构件数n ，低副数L P ，高副数H P ；3.求机构的自由度F 。

平面机构自由度计算例题及答案

平面机构自由度计算例题及答案在机械原理中，平面机构自由度的计算是一个重要的知识点。

通过计算机构的自由度，可以判断机构的运动可能性和确定性，为机构的设计和分析提供重要依据。

下面我们通过几个例题来详细讲解平面机构自由度的计算方法。

例题 1：如图所示的平面机构，由 4 个杆件组成，其中杆件 1 为机架，杆件2 和杆件 3 通过转动副连接，杆件 3 和杆件 4 通过移动副连接。

试计算该机构的自由度。

分析：首先，我们需要确定机构中的运动副类型和数量。

在这个机构中，有 2 个转动副（分别在杆件 2 和杆件 3 的连接处，以及杆件 1 和杆件 2 的连接处）和 1 个移动副（在杆件 3 和杆件 4 的连接处）。

接下来，我们根据自由度的计算公式 F ＝ 3n 2PL PH 进行计算。

其中，n 为活动构件的数目，PL 为低副的数目，PH 为高副的数目。

在这个机构中，活动构件的数目 n ＝ 3（杆件 2、3、4），低副的数目 PL ＝ 3（2 个转动副和 1 个移动副），高副的数目 PH ＝ 0。

将这些值代入公式，得到：F ＝ 3×3 2×3 0 ＝ 9 6 ＝ 3所以，该机构的自由度为 3。

例题 2：考虑一个平面机构，由 5 个杆件组成，杆件 1 固定不动，杆件 2 与杆件 1 通过转动副连接，杆件 2 与杆件 3 通过移动副连接，杆件 3 与杆件 4 通过转动副连接，杆件 4 与杆件 5 通过移动副连接。

计算该机构的自由度。

分析：首先明确运动副类型及数量。

此机构有 3 个转动副（分别在杆件 1 和杆件 2、杆件 3 和杆件 4 、杆件 4 和杆件 5 的连接处），2 个移动副（分别在杆件 2 和杆件 3、杆件 4 和杆件 5 的连接处）。

然后计算活动构件数目 n ＝ 4（杆件 2、3、4、5），低副数目 PL ＝ 5（3 个转动副和 2 个移动副），高副数目 PH ＝ 0。

将数值代入自由度计算公式：F ＝ 3×4 2×5 0 ＝ 12 10 ＝ 2所以该机构的自由度为 2。

平面机构自由度计算例题及答案

平面机构自由度计算例题及答案在机械原理的学习中，平面机构自由度的计算是一个非常重要的知识点。

它能够帮助我们判断机构是否具有确定的运动，以及机构的运动是否受到合理的约束。

下面，我们通过几个具体的例题来深入理解平面机构自由度的计算方法。

例题 1如下图所示的平面机构，其中构件 1 为机架，构件 2 与构件 1 以转动副连接，构件 3 与构件 2 以移动副连接，构件 4 与构件 3 以转动副连接，构件 5 与构件 4 以转动副连接。

试计算该机构的自由度。

！平面机构示例 1(解题思路首先，我们需要确定活动构件的数量。

在这个机构中，活动构件有构件 2、3、4、5，共 4 个。

然后，计算低副的数量。

转动副有 4 个（构件 2 与构件 1 之间、构件 4 与构件 3 之间、构件 5 与构件 4 之间），移动副有 1 个（构件 3与构件 2 之间），所以低副总数为 5 个。

接下来，计算高副的数量。

在这个机构中没有高副。

最后，根据自由度的计算公式：F ＝ 3n 2PL PH （其中 F 为自由度，n 为活动构件数，PL 为低副数，PH 为高副数），代入数值计算。

n ＝ 4，PL ＝ 5，PH ＝ 0F ＝ 3×4 2×5 0＝ 12 10 0＝ 2答案该平面机构的自由度为 2。

例题 2如下图所示的平面机构，构件 1 为机架，构件 2 与构件 1 以转动副连接，构件 3 与构件 2 以转动副连接，构件 4 与构件 3 以转动副连接，同时构件 4 与构件 1 以移动副连接。

计算该机构的自由度。

！平面机构示例 2(解题思路活动构件有构件 2、3、4，共 3 个。

低副方面，转动副有 3 个（构件 2 与构件 1 之间、构件 3 与构件 2之间、构件 4 与构件 3 之间），移动副有 1 个（构件 4 与构件 1 之间），低副总数为 4 个。

高副数量为 0。

n ＝ 3，PL ＝ 4，PH ＝ 0F ＝ 3×3 2×4 0＝ 9 8 0＝ 1答案该平面机构的自由度为 1。

机械原理习题及答案(1-1至4-3)

2-5
K 1 1.5 1 180 180 36 K 1 1.5 1

作以 C1C2 为弦其所对圆角为的圆，圆与偏心距位置线的交点即为所要求的铰链中心A。
l AB 21.75m m lBC 46.75m m m l 0.001 mm
l AC1 lBC l AB 25 0.001 0.25m 25mm
3.15mm < 答：
l AB
< 45mm
解：1.当AD为机架，此机构为曲柄摆杆机构，且AB为曲柄，即AB为最短杆，据曲柄存在条件：
l AB l BC lCD l AD
l AB 50 35 30 l AB 15
答：l AB
15 mm
2.当AD为机架，此机构为双曲柄机构，则AD为最短杆，据曲柄存在条件，分两种情况；（1）若 l AB 为最长杆，则 l AD l AB l BC lCD
l AB 15mm 即此时 l AB 应大于15mm，但由上述（2）知 45 l AB 55 时，此机构为双曲柄机构。如此机构为双摇杆机构，则必须15< l AB <45。如 l AB 为最长杆
l AB 50 35 30
2-3 试分别标出下列机构图示位置时的压力角和传动角，箭头标注的构件为主动件。
1 2 A 90，它说明没有
滑块4时，C点仍沿y轴运动，故滑块4产生虚约束，应除去不计。
1-4 计算图示平面机构的自由度。将其中的高副用低副代替，确定机构所含杆组的数目和级别，以及机构的级别。
2-3-4-5为III级组，故为III 级机构。
n 4, pL 5, pH 1

机械原理习题(申永胜)

0
方向
∥ BC B→A ⊥BC
anB3 0
ak B3B2
0
p b3
b3’ b2’
p’
.
（1）速度分析
求B点速度：
大小方向
VB =
？
⊥ BD
VA + VBA ω1L1 ω2L2 ？
⊥ OA ⊥BA
取速度比例尺μv,速度极点p,
作速度多边形。
p
2
vABabv
l2
l2
方向：逆时针。
a
3
vB l3
pbv
大小？
ω LAB
2
1
方向 ∥ BC B→A
？0
⊥BC
p’
b3’
b2’
.
例：巳知图示机构的位置，构件尺寸及原动件AB以等角速度 ω1逆时方向转动，试用相对运动图解法作出机构的速度图和加速度图，求构件3的角速度ω3和角加速度ε3
要求：
（1）写出作图的矢量方程和主要步骤；
（2）写出ω3 、及ε3的表达式。
4
2
AP24 CP24
.
2.10 求图示机构全部瞬心的位置, 构件3的角速度 ω3的大小和方向。 P
3
O3 P13
1
ω2
O2
P23
P12
2
3
2
P12P23 P13P23
方向：逆时针方向
.
2．9 试求图示连杆机构中构件4与构件2的角速度比ω4／ω2。
.
P36 Vc3
c5 c4
p
5、4构件上重合点C5、C4的速度方程为：
1.5 计算下列各机构的自由度。注意分析其中的虚约束、局部自由度合复合铰链等。
