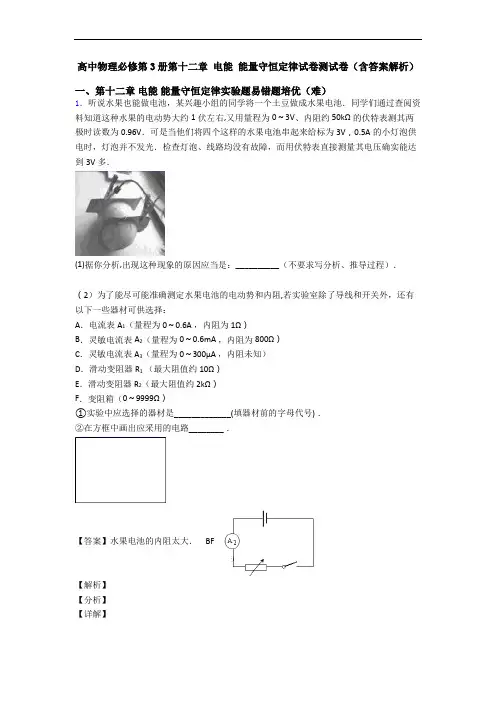

高中物理必修第3册第十二章电能能量守恒定律试卷测试卷（含答案解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．听说水果也能做电池，某兴趣小组的同学将一个土豆做成水果电池．同学们通过查阅资料知道这种水果的电动势大约1伏左右,又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为3V，0.5A的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．(1)据你分析,出现这种现象的原因应当是：__________（不要求写分析、推导过程）．（2）为了能尽可能准确测定水果电池的电动势和内阻,若实验室除了导线和开关外，还有以下一些器材可供选择：A．电流表A1（量程为0～0.6A ，内阻为1Ω）B．灵敏电流表A2（量程为0～0.6mA ，内阻为800Ω）C．灵敏电流表A3（量程为0～300μA ，内阻未知）D．滑动变阻器R1（最大阻值约10Ω）E．滑动变阻器R2（最大阻值约2kΩ）F．变阻箱（0～9999Ω）①实验中应选择的器材是_____________(填器材前的字母代号)．②在方框中画出应采用的电路________．【答案】水果电池的内阻太大． BF【解析】【分析】【详解】（1）根据闭合电路欧姆定律可得电路电流E I R r=+，要想灯泡发光，就得有较大电流，只是电动势高还不行，必须内阻也小才行，所以灯泡不亮的原因是水果电池的内阻太大． （2）①本题中电流表1A 量程太大，3A 内阻未知，所以选2A 较好；由于没有电压表，所以选电阻箱将电路串联，利用闭合电路欧姆定律可以测出内阻．故实验中应选择的器材是B 、F ．②实验电路如下图【点睛】测电源电动势和内阻的方法虽然各不相同，但是都是根据闭合电路欧姆定设计的．2．用如图所示电路，测定一节干电池的电动势和内阻。
电池的内阻较小，为了保护电路，电路中用一个定值电阻0R 起保护作用。
高中物理必修第3册第十二章 电能 能量守恒定律试卷练习(Word版 含答案)
高中物理必修第3册第十二章 电能 能量守恒定律试卷练习（Word 版 含答案）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．电流表G 1的量程为0～5mA ，内阻r ＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA ，大量程为0～100mA ；电压档小量程为0～10V ，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S 端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E 的电动势为15V ，当把开关S 接到位置4，短接A 、B 表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G 1满偏刻度的15处，则该电阻的阻值为_____kΩ.(3)此多用电表的表笔A 为_____（“红色”或“黑色”），图中电阻R 5＝_____Ω. 【答案】20.0V （19.8～20.2） 6 红色 29 【解析】 【详解】(1)[1]开关S 端与“6”相连，作为大量程电压表使用，量程为0～25V ，根据电压表读数规则可知，多用电表读数为20.0V ；(2)[2]分析多用电表内部结构，开关S 端与“4”相连，则作为欧姆表使用，此时干路电流最大为I m ＝10mA ，则根据闭合电路欧姆定律可知，E ()5mx I R r =+内 E ＝I m r 内联立解得R x ＝6kΩ；(3)[3]电流从红表笔流入电表，故多用电表的表笔A 为红表笔.[4]当开关S 端接“1”时，电流挡的量程为0～100mA ，根据电表改装原理可知，I g (r +R 6)＝(I 1-I g )R 5；当开关S 端接“2”时，电流挡的量程为0～10mA ，I g r ＝(I 2-I g )(R 5+R 6），联立解得R5＝29Ω.2．利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差，实验电路如图1所示．(1)现有电流表(0-0．6A)、开关和导线若干，以及以下器材：A．电压表(0~15V) B．电压表(0~3V)C．滑动变阻器(0~50Ω) D．滑动变阻器(0~500Q)实验中电压表应选用________；滑动变阻器应选用________．（选填相应器材前的字母）(2)某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下的一组数据的对应点，并画出U-I图线________．序号123456电压U(V) 1.45 1.40 1.30 1.25 1.20 1.10电流I(A)0.0600.1200.2400.2600.3600.480(3)根据(2)中所画图线可得出干电池的电动势E=________V，内电阻r=________Ω．(4)实验中随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化，图3各示意图中正确反映P-U关系的是________．【答案】(1)B C (2)如图(3) 1.50 (1.49～1.51) 0.83 (0.81～0.85) (4)C【解析】 【分析】 【详解】（1）[1][2]．一节干电池电动势约为1.5V ，则电压表应选B ，为方便实验操作，滑动变阻器应选C ；（2）[3]．根据表中实验数据在坐标系内描出对应点，然后作出电源的U-I 图象如图所示：（3）[4][5]．由得出的电源U-I 图象可知，图象与纵轴交点坐标值是1.50，则电源电动势E =1.50V ，电源内阻：1.5 1.00.830.6U r I ∆-==Ω≈Ω∆； （4）[6]．电压表测量路端电压，其示数随滑动变阻器的阻值增大而增大；而当内阻和外阻相等时，输出功率最大；此时输出电压为电动势的一半．外电路断开时，路端电压等于电源的电动势，此时输出功率为零；故符合条件的图象应为C ．3．用实验测一电池的内阻r 和一待测电阻的阻值x R ，已知电池的电动势约6V ，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有:电流表1A(量程0~30mA);电流表2A(量程0~100mA);电压表V(量程0~6V);滑动变阻器1R(阻值0~5Ω);滑动变阻器2R(阻值0~300Ω);开关S一个，导线若干条．某同学的实验过程如下:Ⅰ.设计如图1所示的电路图，正确连接电路．Ⅱ.将R的阻值调到最大，闭合开关，逐次调小R的阻值，测出多组U和I的值，并记录．以U为纵轴．I为横轴．得到如图2所示的图线．Ⅲ.断开开关，将xR改接在B、C之间．A与B直接相连，其他部分保持不变．重复Ⅱ的步骤，得到另一条U-I图线，图线与横轴I的交点坐标为0,0I（），与纵轴U的交点坐标为00,U（）.回答下列问题:（1）电流表应选用 _______，滑动变阻器应选用________.（2）由图2的图线，得电源内阻r=____Ω；（3）用I、U和r表示待测电阻的关系式xR=____________代入数值可得xR；（4）若电表为理想电表，xR接在B、C之间与接在A、B之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围________电压表示数变化范围__________(选填“相同”或“不同”)．【答案】A2R2 25 0UrI-相同不同【解析】【分析】【详解】①根据题设条件中电池的电动势约6V，电池内阻和待测电阻阻值都为数十欧，可估算出电路中的电流为数十毫安，因此电流表应选用2A，为了电路正常工作，以及方便调节，多测量几组数据，滑动变阻器应选用2.R②根据图中电路结构可知，电压表测量了电路的路端电压，电流表测量了电路的总电流，因此图中图线斜率绝对值即为电源的内阻，有()35.5 4.525602010r k--==Ω=Ω-⨯．③当改接电路后，将待测电阻与电源视为整体，即为一“等效电源”，此时图线的斜率为等效电源的内阻，因此有0xUr r R kI-'=+='=-，解得0xUR rI=-．④若电表为理想电表，x R接在B、C之间与接在A、B之间，电路的总电阻可变范围不变，因此电流表的示数变化范围相同，x R接在B、C之间时，电压表测量的是滑动变阻器两端的电压，而x R接在A、B之间时，电压表测量的是滑动变阻器与x R两端电压的和，由于对应某一滑动变阻器阻值时，电路的电流相同，因此电压表的读数不同，所以电压表示数变化范围也不同．4．利用如图所示的电路测定一节干电池的电动势和内电阻，要求尽量减小实验误差．供选择的器材有：A．电流表A（0~0.6 A）B．电压表V1（0~3 V）C．电压表V2（0~15 V）D．滑动变阻器R1（0~15 Ω）E．滑动变阻器R2（0~100 Ω）G．定值电阻R0=1 ΩH．开关一个，导线若干（1）实验中电压表应选用__________，滑动变阻器应选用___________（选填相应器材前的字母）．（2）实验小组根据图甲中电路图已连接了部分器材，请用笔画线当导线，将乙图中实物连接图补充完整___________．（3）实验时，某位同学记录了5组数据，对应的点已经标在坐标纸上，请在坐标纸上画出U–I图线___________，并根据所画图线可得出干电池的电动E=________V，内电阻r=________Ω．（计算结果小数点后保留两位数字）【答案】B D1.48(1.47-1.49范围内均可） 0.60（0.57-0.63范围内均可）【解析】【分析】【详解】（1）[1]一节干电池电动势约为1.5 V，则电压表应选B；[2]为方便实验操作，电表示数有明显变化，滑动变阻器应选D；（2）[3]实物连接图如图所示：（3）[4]U–I图线如图所示：[5]据0()U E I R r =-+可得，图线与U 轴的交点等于电动势，则电动势为1.48 V ； [6]图线斜率的绝对值为1.60，大小等于内阻与定值电阻R 0之和，则内阻为0.60 Ω．5．“用DIS 测定电源的电动势和内阻”的实验电路如图a ．所示，其中R 1为定值电阻，R 为滑动变阻器．(1)下列关于图a ．电路的说法中正确的有_____ A ．甲为电压传感器，R 的作用是保护电路 B ．甲为电压传感器，R 1的作用是保护电路 C ．乙为电压传感器，R 的作用是保护电路 D ．乙为电压传感器，R 1的作用是保护电路(2)实验测得电池①的路端电压U 与电流I 的拟合曲线如图b ．中①图线所示，由此得到电池①的电源电动势E 1=_______V ，内阻r 1=______Ω；(3)改用电池②，重复上述实验方法，得到图b ．中的图线②．用阻值相同的两个定值电阻分别与电池①及电池②连接，两电池的输出功率相等，则这两个定值电阻的阻值为________Ω，电池①和电池②的效率η1______η2（选填“>”“=”或“<”）． 【答案】D 6.0 2.4 1.6 < 【解析】 【详解】(1)[1]甲串联在电路中，是测量电流的，所以甲是电流传感器；乙接在电源两端，测量电压，所以乙是电压传感器；定值电阻R 1在实验中的作用主要是保护电源，防止短路；故D 正确，ABC 错误．(2)[2][3]根据U =E −Ir 可知，图象与纵轴的交点表示电源的电动势，故E 1=6.0V ；图象的斜率表示内阻，则r 1=△U/△I =（6.0−1.2）/（2.0-0）Ω=2.4Ω；(3)[4][5]由图可知，电池②的电动势E 2=4.8V.内阻r 2=1.6Ω，外接电阻R 时，电源的输出功率为：2()E P R R r =+，则226.0 4.8()()2.4 1.6R R R R =++，解得：R =1.6Ω．电池的效率：UI R EI R rη==+，带入数据得：η1<η2．6．小聪、小慧和小明分别做了以下三个电学实验：（1）小聪利用图甲所示电路图“研究通过小电珠的电流随其两端电压变化的关系”．他闭合开关S 后，调节滑动变阻器的滑片P ，使其向右端b 滑动，此过程中，电压表V 的示数将______（选填“变大”、“变小”或“不变”）；若某一状态下，他读出电压表V 、电流表A 的示数分别为2.7V 、0.3A ，则该状态下小电珠的电阻测量值为_______Ω．（2）小慧在“测量电源的电动势和内阻”的实验中，根据图乙的电路连接实物，利用测得的数据作出了图丙所示的路端电压随电流变化的关系图像(U-I 图像)，由图可知，她测出的电池电动势E=____V ，电池内阻r=______ Ω．（3）小明准备测量一只电阻R 的阻值，要求操作方便、测量误差尽量小．①他先用多用电表的电阻挡“×1k”倍率测R 的阻值，电表指针稳定时如图丁所示，其示数为_________Ω：②接着他利用下列器材进一步测量： A ．电流表（0～500μA ，内阻约200Ω）B ．电压表（0～3V 挡、内阻约5kΩ，0～15V 挡、内阻约25 kΩ）C ．滑动变阻器（最大阻值为20Ω）D ．两只干电池串联组成的电源（总电动势3V ）E ．开关F ．导线若干小明设计好电路后，在实物间已经连接了三根导线，请你用笔画线表示导线在图戊对应的答题卡虚线框中把还未连接的实物连接成实验电路．【答案】（1）变大， 9Ω （2）1.5V ， 0.5Ω （3）①10K②【解析】(1) 合开关S 后，调节滑动变阻器的滑片P ，使其向右端b 滑动，此过程中，电压表V 的示数将增大；电阻阻值9UR I==Ω； (2) 由图示电源U-I 图象可知，图象与纵轴交点坐标值是1.5，电源电动势E=1.5V ，电源内阻为： 1.5 1.00.51.0U r I ∆-==Ω=Ω∆； (3) 由图示多用电表可知，地示数为10×1k=10kΩ；滑动变阻器最大阻值为20Ω，为测多组实验数据，滑动变阻器应采用分压接法；电流表内阻约为200Ω，电压表内阻为5kΩ，待测电阻阻值远大于电流表内阻，电流表应采用内接法；滑动变阻器采用分压接法，电流表采用内接法，实物电路图如图所示：点晴：电源U-I图象与纵轴交点坐标值是电源电动势，图象斜率的绝对值是电源内阻．7．某同学利用图甲所示的电路，测多用电表内电池的电动势，以及多用电表“×100”挡内部电路的总电阻．使用的器材有：多用电表电压表(量程3V,内阻几千欧)滑动变阻器(最大阻值5kΩ)导线若干回答下列问题：(1)将多用电表挡位调到电阻“×100”挡，再将红表笔和黑表笔短接，调节欧姆调零旋钮，直到指针指在右端的零刻度处．(2)将图甲中多用电表的红表笔和________(填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当的位置，使多用电表的示数和电压表的示数如图乙所示，则测得的电阻是____Ω，电压表的示数是________V．(4)调节滑动变阻器的滑片，读取多组电阻R和电压U,根据测得的数据，在坐标纸上描绘出11U R-图线如图丙所示，图线的斜率和截距分别为k 和b ,则多用电表内电池的电动势可表示为E =_________,电阻“×100”挡内部电路的总电阻可表示为r =_________(用图线的斜率k 和截距b 表示)．【答案】2 1600 2.14 1b k b【解析】（2）多用电表红表笔内部接电源的负极，则应将图甲中多用电表的红表笔和 “2”端相连，黑表笔连接另一端．（3）测得的电阻是16×100Ω=1600Ω，电压表的示数是2.14V ． （4）由闭合电路的欧姆定律：UE U r R =+，即111r U E E R=+⋅，由题意：1b E =；r k E =，解得1E b =，kr b=． 点睛：本题考查多用电表的使用方法，解题的关键是明确实验原理，会使用欧姆表和电压表测量电阻和电压，同时注意掌握多用电表的内部原理，知道两表笔的正确接法．二、第十二章 电能 能量守恒定律选择题易错题培优（难）8．如图所示，一物体沿固定斜面从静止开始向下运动，经过时间t 0滑至斜面底端。
人教版高中物理必修三第十二章《电能能量守恒定律》测试(答案解析)
一、选择题1.如图所示的电路中，电源电动势为E,内阻为r, R i、R2是定值电阻，当滑动变阻器R0 的滑片向下移动时，下列说法正确的是（）A.电流表示数变大B.电压表示数变大C.R i消耗的功率增大D.R2消耗的功率增大2.如图所示。
R i、R2均为可变电阻，电源内阻不可忽略，平行板电容器C的极板水平放置，闭合电键S,电路稳定时，带电油滴悬浮在极板间静止不动，则下列说法正确的是（）A.减小R2油滴向上加速运动B.减小R1油滴向上加速运动C.增大R i油滴向上加速运动D.断开S,油滴保持静止不动3.下列说法中正确的是（）A.在匀强电场中，电势降低的方向就是电场强度的方向B.根据公式U=Ed可知，匀强电场中任意两点间的电势差与这两点的距离成正比C.单位时间通过导体横截面的电荷量越多，电流越大D.在某电池的电路中每通过2c的电荷量，电池提供的电能是4J,那么这个电池的电动势是0.5V;4.某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系中，如图中的a、b、c所示。
以下判断错误的是（）A.直线a 表示电源的总功率 P EB.曲线c 表示电源的输出功率 P RC.电源的电动势 E= 3 V,内电阻r = 1 ◎D.电源的最大输出功率 Pm = 9 W5 .在如图所示的电路中，闭合开关S 后，L i 、12两灯泡都正常发光，后来由于某种故障使匕突然变亮，电压表读数减小，由此推断，该故障可能是（）—0—«r ~~czb-'L.I*--*—（Rt-*~二 ---- d »--1A. L i 灯丝烧断B.电阻R 2断路C.电阻R 2短路D.电容器被击穿短路6 .能量守恒定律是自然界最普遍的规律之一，以下最能体现能量守恒定律的是（ ）A.闭合电路欧姆定律B.动能定理C.动量守恒定律D.牛顿第三定律7 .如图，电路中定值电阻阻值 R 大于电源内阻阻值r 。
人教版高中物理必修三第十二章《电能能量守恒定律》测试题(有答案解析)
一、选择题1．在如图所示电路中， L１、L２为“220V，40W”，L３、L４为“220V，60W”，比较四个灯的亮度，有以下各种说法，其中正确的是（）A．L４最亮B．L１最亮C．L１、L２一样亮D．L３比L４亮2．用电压表检查如图所示电路中的故障，闭合开关后测得U ab=0 V，U ad=5.0 V，U bc=0 V，U cd=5.0V，则此故障可能是（）A．L断路B．R断路C．R′断路D．S断路3．在如图所示的电路中，R1为定值电阻，R2为可变电阻，电源的电动势为E，内阻为r。
设电流表A的示数为I，电压表V的示数为U，当R2的滑动触点向a端移动时，则（）A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小4．如图所示，直线OC为某一直流电源的总功率P总随着总电流I变化的图线，曲线OBC 为同一直流电源内部的热功率P r随电流I的变化图线，若A、B对应的横坐标为2A，则下面说法中不正确的是（）A ．电源电动势为3V ，内阻为1ΩB ．线段AB 表示的功率为4WC ．电流为2A 时，外电路电阻为0.5ΩD ．电流为3A 时，外电路电阻为05．多用电表测量未知电阻阻值的电路如图a 所示，电源的电动势为E ，R 0为调零电阻。
某次将待测电阻用电阻箱代替时，电路中电流I 与电阻箱的阻值x R 的关系图像如图b 所示，则下列说法正确的是（ ）A ．当电流为0.4mA 时，待测电阻为30kΩB ．左插孔插入的是多用电表的红表笔C ．多用电表的内阻为15kΩD ．表内电源的电动势为9V6．电动势为E ，内阻为r 的电源与定值电阻1R 、2R 、滑动变阻器R 连接成如图所示电路，已知R r =，22R r =，滑动变阻器的最大阻值为2r ，所有电表均为理想电表，当滑动变阻器的滑片P 从a 端向b 端滑动时，下列说法正确的是（ ）A ．通过定值电阻1R 中的电流减小B ．定值电阻2R 消耗的功率增大C ．滑动变阻器R 消耗的功率一直增大D ．电源的输出功率增大7．如图所示，电源的电动势E 一定，内阻2Ωr =，定值电阻10.5ΩR =，滑动变阻器R 2的最大阻值为5Ω，则：（ ）A ．当滑动变阻器阻值为5 Ω时，电源的输出功率最大B ．当滑动变阻器阻值为1.5Ω时，电源的输出功率最大C ．当滑动变阻器阻值为2.0Ω时，变阻器R 2消耗的功率最大D ．当滑动变阻器的阻值为2.5Ω时，电阻R 1消耗的功率最大8．如图所示，一个电源的电动势为E 、内阻为r ，将一个额定电压为U 的电动机接在该电源上，电动机正常工作，通过电动机的电流为I 。
(典型题)高中物理必修三第十二章《电能能量守恒定律》测试题(有答案解析)
一、选择题1．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大2．恒压电源的内阻可视为零，普通电源的内阻不可忽略。
为判别一电源是哪种电源，某同学连接了如图所示实验电路，并断开电键，设想通过观察电键闭合后的电流表作出判断。
此方案（）A．无效。
因为无论是哪种电路，电流表示数都变大B．无效。
因为无论是哪种电路，电流表示数都变小C．有效。
若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变大D．有效。
若是恒压电源，电流表示数不变，若是普通电源，则电流表示数变小3．如图所示电路中，电源内阻忽略不计，电阻不随温度变化。
闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器1R的滑片P由a端滑到b端的过程中（）A ．U 先变大后变小B ．I 先变小后变大C ．3R 的功率先变小后变大D ．2R 的功率先变大后变小4．下列说法中正确的是（ ） A ．在匀强电场中，电势降低的方向就是电场强度的方向B ．根据公式U =Ed 可知，匀强电场中任意两点间的电势差与这两点的距离成正比C ．单位时间通过导体横截面的电荷量越多，电流越大D ．在某电池的电路中每通过2C 的电荷量，电池提供的电能是4J ，那么这个电池的电动势是0.5V ；5．硅光电池是一种太阳能电池，具有低碳环保的优点。
如图所示，图线a 是该电池在某光照强度下路端电压U 和电流I 的关系图像（电池内阻不是常量），图线b 是某电阻R 的U I -图像。
在该光照强度下将它们组成闭合回路时，硅光电池的内阻为（ ）A ．5.5ΩB ．7.0ΩC ．12.0ΩD ．12.5Ω 6．能量守恒定律是自然界最普遍的规律之一，以下最能体现能量守恒定律的是（ ）A ．闭合电路欧姆定律B ．动能定理C ．动量守恒定律D ．牛顿第三定律 7．某热敏电阻的阻值随温度的变化关系为R =(2t －400）Ω（t 的单位为K ，计算时t 只取数值），使用该热敏电阻测量温度大于t A 的温度值（t A =250K ），需首先把热敏电阻、电池、电流表、滑动变阻器串联起来，如图所示，然后把装置放入标准温度箱内，保持温度箱内温度为t A ，调整滑动变阻器使电流表达到满偏，满偏处标注温度为t s ，提高标准温度箱内的温度，在电流表表盘上刻上相应温度，这就得到了一个简易温度计。
人教版高中物理第十二章 电能 能量守恒定律精选试卷测试卷 (word版,含解析)
人教版高中物理第十二章 电能 能量守恒定律精选试卷测试卷 （word 版，含解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．用图甲中所示的电路测定一种特殊的电池的电动势和内阻，它的电动势E 约为8V ，内阻r 约为30Ω，已知该电池允许输出的最大电流为40mA ．为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有:A ．电流表A(量程0.05A ，内阻约为0.2Ω)B ．电压表V(量程6V ，内阻20kΩ)C ．定值电阻R 1(阻值100Ω，额定功率1W)D ．定值电阻R 2(阻值200Ω，额定功率1W)E.滑动变阻器R 3(阻值范围0~10Ω，额定电流2A)F.滑动变阻器R 4(阻值范围0~750Ω，额定电流1A)G.导线和单刀单掷开关若干个(1)为了电路安全及便于操作，定值电阻应该选___________；滑动变阻器应该选___________．(均填写器材名称代号)(2)接入符合要求的实验器材后，闭合开关S ，调整滑动变阻器的阻值，读取电压表和电流表的示数．取得多组数据，作出了如图乙所示的图线．根据图象得出该电池的电动势E 为___________V ，内阻r 为___________Ω．(结果均保留2位有效数字)【答案】R 2 R 4 7.8 29【解析】【分析】（1）应用欧姆定律求出电路最小电阻，然后选择保护电阻；根据电源内阻与保护电阻的阻值，选择滑动变阻器．（2）电源的U -I 图象与纵轴交点的坐标值是电源的电动势，图象斜率的绝对值是电源内阻．【详解】（1）[1]为保护电源安全，电路最小电阻8Ω200Ω0.040R ==最小， 保护电阻阻值至少为200Ω30Ω170Ω100Ω-=>，则保护电阻应选定值电阻2R ；[2]电源等效电阻（电源内阻与保护电阻之和）为200Ω，为进行多次实验，测出多组实验数据，滑动变阻器应选滑动变阻器4R ．（2）[3]由电源U -I 图象可知，图象与纵轴的交点坐标值是7.8，则电源电动势E =7.8V ，[4]图象斜率7.82290.034U k I ∆==≈Ω∆， 电源内阻 222920029r k R =-=Ω-Ω=Ω．2．利用如图所示的电路既可以测量电压表和电流表的内阻，又可以测量电源电动势和内阻，所用到的实验器材有：两个相同的待测电源（内阻r 约为1Ω）电阻箱R 1（最大阻值为999.9Ω）电阻箱R 2（最大阻值为999.9Ω）电压表V （内阻未知）电流表A （内阻未知）灵敏电流计G ，两个开关S 1、S 2主要实验步骤如下：①按图连接好电路，调节电阻箱R 1和R 2至最大，闭合开关S 1和S 2，再反复调节R 1和R 2，使电流计G 的示数为0，读出电流表A 、电压表V 、电阻箱R 1、电阻箱R 2的示数分别为0.40A 、12.0V 、30.6Ω、28.2Ω；②反复调节电阻箱R 1和R 2（与①中的电阻值不同），使电流计G 的示数为0，读出电流表A 、电压表V 的示数分别为0.60A 、11.7V 。
高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷(含答案解析)
高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（含答案解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________．【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E U R r I -=- 【解析】【分析】【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E U R r I -=-2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U 时所带的电荷量Q ，从而求出其电容C ．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的；（2）按如图甲所示电路原理图连接好实验电路，将开关S接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R的阻值，再将开关S接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U0=2.9V，再放电，并同时开始计时，每隔5 s或10 s读一次微安表的读数i，将读数记录在预先设计的表格中。
(常考题)人教版高中物理必修三第十二章《电能能量守恒定律》检测卷(含答案解析)
一、选择题1．在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻小于电源的内阻，闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A．电流表的读数变大B．灯泡L变亮C．电源输出功率先减小后增大D．电压表的读数先增大后减小2．用电压表检查如图所示电路中的故障，闭合开关后测得U ab=0 V，U ad=5.0 V，U bc=0 V，U cd=5.0V，则此故障可能是（）A．L断路B．R断路C．R′断路D．S断路3．如图所示，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表、电流表示数均变大，灯泡L将变亮B．定值电阻R0中将有从右向左的电流C．电压表示数改变量与电流表示数改变量之比变小D．电源输出功率一定变小4．下列说法中正确的是（）A ．在匀强电场中，电势降低的方向就是电场强度的方向B ．根据公式U =Ed 可知，匀强电场中任意两点间的电势差与这两点的距离成正比C ．单位时间通过导体横截面的电荷量越多，电流越大D ．在某电池的电路中每通过2C 的电荷量，电池提供的电能是4J ，那么这个电池的电动势是0.5V ；5．现有规格为“220V ，36W”的排气扇，如图所示，排气扇电动机的线圈电阻为40Ω，当正常工作时，排气扇的（ ）A ．通电电流计算式为220A 40I =B ．输出功率计算式为2220(36)W 40P =-出 C ．发热功率计算式为236()40W 220P =⨯热 D ．电功率大于36W6．如图所示为汽车蓄电池与车灯（电阻不变）、启动电动机组成的电路，蓄电池内阻为0.5Ω，电流表和电压表均为理想电表。
只接通S 1时，电流表示数为10A ，电压表示数为10V ；再接通S 2，启动电动机工作时，电流表示数变为6A ，则此时通过启动电动机的电流是（ ）A ．2AB ．10AC ．12AD ．20A7．对接入某电路中的用电器，下列说法中正确的是（ ）A ．工作时间相同，额定功率较大的用电器消耗电能不一定较多B ．用电器两端所加电压越大，其额定功率也越大C ．用电器内通过的电流越大，其额定功率也越大D ．通电时间越长，它的电功率越大8．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。
高中物理必修三第十二章电能能量守恒定律必考考点训练(带答案)
高中物理必修三第十二章电能能量守恒定律必考考点训练单选题1、如图所示是根据某次实验记录数据画出的U-I图象，下列关于这个图象的说法中正确的是（）A．纵轴截距表示待测电源的电动势B．横轴截距表示短路电流C．根据r=EI短，计算出待测电源内电阻为12ΩD．电流为0.3A时的外电阻是1.8Ω答案：AA．根据闭合电路欧姆定律U=-Ir+E可知，纵轴截距表示待测电源的电动势。
A正确；B．当路端电压为零时，横坐标为短路电流，由图可知，原点纵坐标不是零，则横轴截距不表示短路电流，B 错误；C．图中不能直接得出短路电流，通过斜率可知，电源内阻为r=6.0-5.00.5Ω=2ΩC错误；D．电流为0.3A时，外电阻为R=5.40.3Ω=18ΩD错误。
故选A。
2、有关电动势的说法中不正确的是（）A．电源的电动势在数值上等于非静电力把1 C的正电荷在电源内从负极移送到正极所做的功B．当外电路断开时，电源的电压与电源电动势相等C．电源提供的电能越多，电源的电动势越大D．当电路中通过1 C电荷量时，电源便将E J其他形式的能转化为电能答案：C可知，电源的电动势等于非静电力把1 C的正电荷在电源内从负极移送到正极A．根据电动势的定义式E=Wq所做的功，A正确，不符合题意；B．根据U=E−Ir当外电路断开时I=0解得U=E电源的电压与电源电动势相等，B正确，不符合题意；C．根据E=W，电动势与非静电力做的功和移送的电荷量无关，与电源提供的电能多少无关，电动势由电源q本身的结构决定，C错误，符合题意；D．根据电动势的定义式E＝W可知，当电路中通过1 C电荷量时，非静电力做功E J，电源便将E J其他形式的q能转化为电能， D正确，不符合题意。
故选C。
3、在如图所示的电路中R1=4Ω，R2=6Ω，电源电动势E=3V。
当S闭合时，理想电压表的示数为U=1V。
则流过电源的电流为和电源的内阻分别为（）A．0.25A，2ΩB．0.5A，2ΩC．0.25A，4ΩD．0.5A，4Ω答案：A流过电源的电流与流过R1的电流相同，根据欧姆定律I=UR1=14A=0.25A根据闭合电路欧姆定律I=ER1+R2+r代入数据可得电源内电阻r=2Ω故选A。
高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷(含答案解析)
高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷（含答案解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材：A 灵敏电流计G (量程为0~10mA ，内阻约为100Ω)B 电压表V （量程为0~3V ，内阻约为10kΩ)C ．电阻箱R 1(0~999.9Ω)D ．滑动变阻器R 2(0~10Ω，额定电流为1A)E.旧电池2节F.开关、导线若干(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R 2和电阻箱，使得电压表示数为2.00V ，灵敏电流计示数为4.00mA ，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)．(2)为将灵敏电流计的量程扩大为100mA ，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为___________Ω(保留三位有效数字)．(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出G U I － (U 为电压表的示数，G I 为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E =___________V ，内阻r =___________Ω(保留三位有效数字)【答案】101.7 11.3 2.910.01± 9.10.2±【解析】【分析】（1）根据题意应用欧姆定律可以求出电流表内阻．（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．（3）由闭合电路欧姆定律确定出G U I -的关系式，结合图象求得E ，r ．【详解】（1）[1]灵敏电流计内阻：132.00398.3101.74.0010g U R R I -=-=-=⨯Ω（2）[2]灵敏电流计满偏电流为10mA ，把它改装成100mA 的电流表，电流表量程扩大了10倍，并联电阻分流为90mA ，为电流计的9倍，由并联电路特点可知，并联电阻阻值：101.711.399g R R ===并Ω （3）[3][4]电流表示数：10G I I =，由图示电路图可知，电源电动势：10G E U Ir U I r =+=+整理得：()10G U E r I =-由图示G U I -图象可知，电源电动势：E =2.91V ，图象斜率：k =10r =32.91 2.00911010G U I -∆-==∆⨯ 电源内阻：r =9.1Ω。
人教版高中物理第十二章 电能 能量守恒定律精选试卷达标检测卷(Word版 含解析)
人教版高中物理第十二章 电能 能量守恒定律精选试卷达标检测卷（Word 版含解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．（1）下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是_____A ．测出两组I 、U 的数据，代入方程组E=U 1+I 1r 和E=U 2+I 2rB ．多测几组I 、U 的数据，求出几组E 、r ，最后分别求出其平均值C ．测出多组I 、U 的数据，画出U-I 图像，在根据图像求E 、rD ．多测几组I 、U 的数据，分别求出I 和U 的平均值，用电压表测出断路时的路端电压即 为电动势E ，再利用闭合电路欧姆定律求出内电阻r（2）(多选)用如图甲所示的电路测定电池的电动势和内阻，根据测得的数据作出了如图乙所示的U-I 图像，由图像可知_______A ．电池的电动势为1.40VB ．电池内阻值为3.50ΩC ．外电路短路时的电流为0.40AD ．当电压表示数为1．20V 时，电路电流为0．2A（3）如上（2）中甲图所示，闭合电键前，应使变阻器滑片处在________（填“左”或“右”）端位置上．（4）．(多选)为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，才能达到实验目的_______A ．一个电流表和一个电阻箱B ．一个电压表、一个电流表和一个滑动变阻器C ．一个电压表和一个电阻箱D ．一个电流表和一个滑动变阻器【答案】C ； AD ； 左； ABC【解析】(1) A 项中根据两组测量数据可以算出一组E 、r 值，但不能减少偶然误差；B 项中可行，但不符合题目中“直观、简便”的要求，D 选项的做法是错误的，故符合要求的选项为C ．(2) A 项：由图示图象可知，电源U-I 图象与纵轴交点坐标值为1.40，则电源的电动势测量值为1.40V ，故A 正确；B 项：电源内阻等于图象斜率的大小，为1U r I∆==Ω∆，故B 错误；C 项：由图示图象可知，路端电压为1.00V 时，电路电流为0.4A ，可知外电路发生短路时的电流为= 1.4E I A r=短，故C 错误； D 项：当电压表示数为1.20V 时，0.20E U I A r ='-=，故D 正确； (3)为了保护用电器，在闭合开关前滑动变阻器应调到最大电阻处，即应使变阻器滑片处在左端位置；(4) 测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir ，可以一个电压表、一个电流表分别测量路端电压和电流，用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量．也可以用电流表和电阻箱组合，可代替电流表和电压表，或用电压表和电阻箱组合，代替电压表和电流表，同样能测量电源的电动势和内阻，故ABC 正确．点晴：由图象的纵坐标可知电源的电动势，由纵坐标的交点可知路端电压为1V 时的电流，由闭合电路欧姆定律可得出内电阻；测定电源的电动势和内阻的原理是闭合电路欧姆定律，实验的电路有三种，分别是伏安法、伏阻法和安阻法．2．同学们用如图1所示的电路测量两节干电池串联而成的电池组的电动势E 和内电阻r 。
人教版(2019)高中物理必修第三册第十二章《电能 能量守恒定律》检测卷(含答案)
人教版（2019）高中物理必修第三册第十二章《电能 能量守恒定律》检测卷一、单选题（本题有8小题，每小题4分，共32分）1．如图所示，电源的电动势为E 、内阻为r ，1L 、2L 为小灯池泡，R 为滑动变阻器，电表均为理想电表。
闭合开关后两小灯泡都能发光，当滑动变阻器的滑片从右向左移动少许时，下列判断正确的是（ ）A ．小灯泡1L 变亮B ．小灯泡2L 变亮C ．电源内阻消耗的功率减小D ．电流表、电压表的示数为增大2．某纯电阻电路电源的路端电压U 随外电路电阻R 变化的关系图线如图所示，虚线 4.5V U 为图线的渐近线。
当外电路电阻为4Ω时，路端电压为4.0V 。
下列说法正确的是（ ）A ．电源的内阻为1ΩB ．电源的电动势为4VC ．当外电路电阻为2Ω时，电源的路端电压为2VD ．当外电路电阻为8.5Ω时，电源的输出功率约为2.1W3．在如图所示的电路中，电源电动势为5V ，内阻不计，R 1=2Ω，R 2=8Ω，R 3=4Ω，R 4=6Ω，电容器的电容C =10μF 。
先将开关S 闭合，待电路稳定后断开S ，则断开S 后流经R 4的电荷量为（ ）A ．2μCB ．3μC C ．4μCD ．5μC4．在如图所示的电路中，已知电源的电动势E =3 V ，内电阻r =1Ω，电阻R =11Ω。
闭合开关S 后，电路中的电流等于（ ）A ．1.0 AB ．0.75 AC ．0.50 AD ．0.25 A5．如图甲所示的电路中，电压表为理想电表，定值电阻R 2=10Ω，滑动变阻器R 1的变化范围为0~30Ω，电源的路端电压随电流的变化规律如图乙所示。
将滑片P 置于R 1的某位置，使得2aP bP ，则开关S 断开与闭合时，电压表的示数之比为（ ）A ．712B ．127C ．1310D ．10136．如图所示AB 两端电压保持不变，当开关S 断开时电灯正常发光，当开关S 闭合时，下列说法中正确的是（ ）A．电灯的功率变小；要使灯正常发光，滑块P应向下移动B．电灯的功率变小；要使灯正常发光，滑块P应向上移动C．电灯的功率变大；要使灯正常发光，滑块P应向下移动D．电灯的功率变大；要使灯正常发光，滑块P应向上移动7．关于能源、能量，下列说法正确的是（）A．可再生能源是未来理想能源的一个重要发展方向B．核能的利用会造成放射性污染，所以应该关闭核电站C．能量是守恒的，不会发生能源危机D．化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源8．下列能源中，既属于新能源，又属于可再生能源的是（）A．煤B．石油C．天然气D．沼气二、多选题（本题有4小题，每小题4分，共16分。
人教版高中物理第十二章 电能 能量守恒定律精选试卷训练(Word版 含解析)
人教版高中物理第十二章电能能量守恒定律精选试卷训练（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。
【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。
故只能选择丙电路图。
(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V 2.4A 610R R =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。
《第十二章 电能 能量守恒定律》试卷及答案_高中物理必修 第三册_人教版_2024-2025学年
《第十二章电能能量守恒定律》试卷(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、一物体由于某种原因获得了20J的电能，如果该物体在这个过程中克服了10J 的阻力，那么物体的机械能增加了多少？A. 10JB. 30JC. 20JD. 40J2、一个物体在0℃的空气中从地面以10m/s的速度抛向空中，假设空气阻力可以忽略不计，那么在达到了最高点后又落回到地面时，以下哪种说法是正确的？A. 物体的动能减小的量等于物体克服空气阻力做的功B. 物体的重力势能增加的量等于物体在空中受到的重力做功C. 物体的机械能等于物体的动能和重力势能之和D. 物体的机械能守恒，因为没有外力做功3、一个电容器在电路中充电时，其电荷量(Q)与电压(U)的关系是：A.(Q∝U)（正比关系）B.(Q∝U2)（平方关系）)（倒数关系）C.(Q∝1UD.(Q)和(U)之间没有简单的比例关系4、一个物体从静止开始沿着水平面滑行，受到的阻力与其速度成正比。
根据能量守恒定律，物体滑行过程中：A. 动能增加，势能减少B. 动能减少，势能增加C. 动能不变，势能增加D. 动能和势能同时减少5、在电路中，假设有一个理想电压源与一个理想电流源并联，若理想电压源电压为 12V，理想电流源电流为 5A，则并联支路的总电流为多少？A、12AB、5AC、无限大D、无法确定6、一理想线圈接到稳恒电流为 2A 的电路中，线圈的自感为 0.5H。
若将电流瞬间减少至 0A，则在电流减少过程中，线圈产生的自感电动势的大小是？A、1VB、-1VC、0VD、无法确定7、一个质点以一定初速度沿着光滑的水平面运动，假设其初速度大于零，不计摩擦力。
在这个过程中，关于质点的动能和势能的变化，下列说法正确的是：A、动能增加，势能减少B、动能减少，势能增加C、动能和势能同时增加D、动能和势能同时减少二、多项选择题（本大题有3小题，每小题6分，共18分）1、下列关于电能和能量守恒定律的描述正确的是：A、电能是由电荷在电场力作用下所做的功转化而来的B、能量守恒定律指出，能量不能被创造或消灭，只能从一种形式转化为另一种形式C、电功的公式W=UIt中，W代表电功，U代表电压，I代表电流，t代表时间D、能量守恒定律适用于所有物理过程，无论是宏观还是微观2、关于电能的利用，以下说法正确的是：A、太阳能电池将太阳能直接转化为电能B、水力发电是利用水的位能转化为电能C、风力发电机将风能转化为电能D、热能可以通过热电偶转化为电能3、关于电能和能量守恒定律的应用，以下说法正确的是（）。
人教版高中物理第十二章 电能 能量守恒定律精选试卷练习卷(Word版 含解析)
人教版高中物理第十二章电能能量守恒定律精选试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．为了测定电源电动势E、内电阻r和定值电阻R o的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S1，调节滑动变阻器的滑动触头P向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M、N两条U-I直线，请回答下列问题(1)图乙中的M、N两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M或图线N)(2)图乙中两直线交点表示电路的工作状态是___________.A．滑动变阻器的滑动头P滑到了最右端 B．滑动变阻器的滑动头P滑到了最左端C．定值电阻R o上消耗的功率为2.5W D．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω，电源电动势E=______V，内电阻r=______Ω. 【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N是电压传感器1和电流传感器的数据绘制的图象，图线M是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P滑到了最左端，故A错误，B正确；图象可以得出电阻R0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D正确；、定值电阻R0消耗功率为：P=U2I=1.0×0.4 W=0.4W，故C错误；所以选择BD．（3）[4][5][6]．从图象a的斜率可以得出定值电阻R0的阻值为：01.002.5 0.40R-==Ω-；从甲同学的图象可以得出图象在U轴上的截距为1.50 V，即电源的电动势为：E=1.50 V，图象斜率的绝对值为：1.5 1.0 1.250.4k -== 即电源的内阻为： r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．2．某同学欲测量一电容器的电容，他采用高电阻放电法来测量，电路图如图甲所示．其原理是测出电容器在充电电压为U 时所带的电荷量Q ，从而求出其电容C ．该实验的操作步骤如下：（1）先判断电容器的好坏，使用万用表的电阻挡进行测量，观察到万用表指针向右偏转较大角度，又逐渐返回到起始位置，此现象说明电容器是____（选填“好”、“坏”）的； （2）按如图甲所示电路原理图连接好实验电路，将开关S 接通____（选填“1”、“2”），对电容器进行充电，调节可变电阻R 的阻值，再将开关S 接通另一端，让电容器放电，观察微安表的读数，直到微安表的初始指针接近满刻度；（3）此时让电容器先充电，记下这时的电压表读数U 0=2.9V ，再放电，并同时开始计时，每隔5 s 或10 s 读一次微安表的读数i ，将读数记录在预先设计的表格中。
高中物理必修第3册第十二章 电能 能量守恒定律试卷综合测试(Word版 含答案)
高中物理必修第3册第十二章电能能量守恒定律试卷综合测试（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。
【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。
故只能选择丙电路图。
(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V2.4A 610R R =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。
高中物理必修第3册第十二章 电能 能量守恒定律试卷综合测试(Word版 含答案)
高中物理必修第3册第十二章电能能量守恒定律试卷综合测试（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A．两只相同的毫安表（量程I g＝3mA，内阻R g＝1000Ω）；B．滑动变阻器R1（最大阻值20Ω）；C．滑动变阻器R2（最大阻值2000Ω）；D．各种规格的定值电阻R0；E．电源E（电动势约为3.0V）；F．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A的电流表，他需要把阻值为__________Ω的定值电阻R0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，当滑片临近最右端时，电流表G2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G1、G2的示数分别为I1、I2，并得到多组数据，建立直角坐标系，作出了I2和I1的关系图线，经拟合得到直线I2＝3.0mA－0.4I1 ,则得出电源电动势E＝_____V，内阻r＝_____Ω．（保留一位小数）【答案】5.0 Ω小 3.0V 2.0Ω【解析】【详解】[1]已知量程I g＝3mA，内阻R g＝1000Ω, 0.6I=A，设电流表的量程扩大的倍数为n，gInI=并联的电阻为R,根据并联电路的特点则有1gRRn=-解得R=5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器，[3][4]G1示数是1I时,电路中的总电流是21200I I+，由闭合电路的欧姆定律得()221200g E I R I I r =++整理得21200g g E rI I R r R r=-++ I 2＝3.0mA －0.4I 1由I 2和I 1的关系图线得图线的截距b =3.0mA ，斜率0.4K =-0.003g ER r=+ A 2000.4G rR r=+ 解得 3.0E =V ， 解得 2.0r =Ω2．为测定干电池的电动势和内阻，提供的实验器材如下所示： A ．干电池2节，每节干电池的电动势约为1. 5V ，内阻约为0. 9Ω B ．电流表A （0～0. 6A ，内阻约为0. 5Ω） C ．滑动变阻器R 1（0～50Ω，额定电流为3A ） D ．滑动变阻器R 2（0～1000Ω，额定电流为1A ） E. 电流表G （0～3mA ，R g =10Ω） F. 定值电阻3990R =Ω G. 定值电阻490R =Ω（1）由于两节干电池的内阻较小，现将03R =Ω的定值电阻与两节干电池串联后作为一个整体进行测量。
高中物理必修第3册第十二章 电能 能量守恒定律试卷同步检测(Word版 含答案)
高中物理必修第3册第十二章 电能 能量守恒定律试卷同步检测（Word 版 含答案）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．一同学设计了如图甲所示电路来测节干电池的电动势和内阻．该同学选好器材后，进行操作(其中0R 是保护电阻)．（1）该同学测量时记录了6组数据，并根据这些数据面出了U-I 图线如图丙所示，根据图线求出干电池的电动势E=_________V(结果保留三位有效数字)，内阻r=___________Ω．（2）若保护电阻0R 的阻值未知，该干电池的电动势E 、内电阻r 已经测出，在图乙的电路中只需改动一条线就可测量出0R 的阻值．该条线是_________，需改接为________(请用接线柱处的字母去表达)．改接好后，调节滑动变阻器，读出电压表的示数为U 、电流表示数为I ，电源的电动势用E 表示，内电阻用r 表示，则0R =__________．【答案】1.48V 0.50Ω（0.48～0.52Ω） dj je 或者jf 0E U R r I -=- 【解析】【分析】【详解】（1）由图丙所示，电源U-I 图像可知，图像与纵轴交点坐标值为1.48，则电源电动势E=1.48V ，电源内阻 1.48 1.200.500.480.520.56U r I ∆-===ΩΩ∆（～） , （2）将导线jd 改接为je ，此时电源与定值电阻组成等效电源，在闭合电路中，电源电动势：E=U+I （R 0+r ），定值电阻0E U R r I-=- 2．某位同学用如图甲所示的多用电表测量电阻,要用到选择开关和两个部件．请根据下列步骤完成电阻测量:(1)在使用前,发现多用电表指针如图乙所示,则他应调节__________ (选填或或)．(2)正确处理完上述步骤后,他把开关打在欧姆挡,把红黑表笔短接,发现指针如图丙所示,则他应调节__________ (选填或或)．(3)正确处理完上述步骤后,他把红黑表笔接在某定值电阻两端,发现指针如图丁所示,则他应采取的措施是①___________________;②____________________．(4)正确处理完上述步骤后,他把红黑表笔接在定值电阻两端,发现指针如图戊所示,则该定值电阻的阻值___________．【答案】（1）S （2）T （3）①将打到欧姆挡；②将两表笔短接,重新调节,使指针指在欧姆零刻度线处（4）【解析】【分析】【详解】（1）在使用前,发现多用电表指针如图乙所示,则应机械调零，即他应调节S使针调到电流的零档位．（2）把开关打在欧姆挡,把红黑表笔短接,即欧姆调零，应该调到电阻的零档位，此时要调节欧姆调零旋钮，即T（3）他把红黑表笔接在某定值电阻两端,发现指针如图丁所示，说明待测电阻较小，应该换小挡，即换挡，换挡必调零，所以要重新调零即将两表笔短接,重新调节,使指针指在欧姆零刻度线处．（4）根据欧姆表读数原则可知欧姆表的读数为【点睛】要熟练万用表的使用规则，并且要注意在换挡时一定要欧姆调零．3．为了测定电源电动势E、内电阻r和定值电阻R o的阻值，某同学利用DIS(数字化信息系统)设计了如图甲所示的电路．闭合电键S 1，调节滑动变阻器的滑动触头P 向某方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，井根据测量数据计算机分别描绘了如图乙所示的M 、N 两条U-I 直线，请回答下列问题(1)图乙中的M 、N 两条图线，根据电压传感器1和电流传感器的数据画得的是___________，根据电压传感器 2和电流传感器的数据面得的是___________(填图线M 或图线N )(2)图乙中两直线交点表示电路的工作状态是___________.A ．滑动变阻器的滑动头P 滑到了最右端B ．滑动变阻器的滑动头P 滑到了最左端C ．定值电阻R o 上消耗的功率为2.5WD ．电源的输出功率最大(3)根据图乙可以求得定值电阻R o=______Ω， 电源电动势E =______V ，内电阻r =______Ω.【答案】N M BD 2.5 1.5 1.25【解析】【详解】（1）[1][2]．从电路连接可以看出，电流表A 的读数增大时，电压传感器1的读数减小，电压传感器2的读数增大．故图线N 是电压传感器1和电流传感器的数据绘制的图象，图线M 是电压传感器2和电流传感器的数据绘制的图象（2）[3]．图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，故滑动变阻器的滑动触头P 滑到了最左端，故A 错误，B 正确；图象可以得出电阻R 0的阻值大于电源的内阻，滑动变阻器的阻值减小，电源的输出功率增大，两直线的交点对应滑动变阻器的阻值为0，即电源的输出功率最大，故D 正确；、定值电阻R 0消耗功率为：P=U 2I =1.0×0.4 W=0.4W ，故C 错误；所以选择BD ．（3）[4][5][6]．从图象a 的斜率可以得出定值电阻R 0的阻值为：0 1.00 2.50.40R -==Ω-； 从甲同学的图象可以得出图象在U 轴上的截距为1.50 V ，即电源的电动势为：E =1.50 V ， 图象斜率的绝对值为：1.5 1.0 1.250.4k -== 即电源的内阻为： r =1.25Ω．【点睛】（1）从电路连接结合电流表和电压表的读数变化判断描绘的图线的含义．（2）由图可知，图象由纵坐标的交点为电动势；由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．（3）图象中两直线的交点表示电压传感器1的读数与电压传感器2的读数相等，即滑动变阻器的阻值为0，根据图象求解．4．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版高中物理第十二章电能能量守恒定律精选试卷练习（Word版含答案）一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。
【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。
故只能选择丙电路图。
(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V 2.4A 610R R =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。
选择合适电路，根据欧姆定律联立可得。
2．现有一节干电池（电动势约为1.5V ，内阻约为0.30Ω），电压表V （量程为3V ，内阻约3kΩ）；电流表A （量程为0.6A ，内阻为0.70Ω），滑动变阻器R （10Ω，2A ），电键一个及导线若干。
(1) 为了更准确地测出电源电动势和内阻，某组同学用右图所示电路测得多组电压和电流值，得到如图所示的 U-I 图线，由图可得该电源电动势E =_______V ，内阻 r =_______Ω。
（结果均保留两位小数）(2)某小组在实验时，发现电流表坏了，于是不再使用电流表，仅用电阻箱R ′替换掉了滑动变阻器，电路图如右图所示。
他们在实验中读出几组电阻箱的阻值R ′和电压表的示数U ，描绘出 11-'U R 的关系图像，得到的函数图像是一条直线。
若该图像的斜率为k ，纵轴截距为b ，则此电源电动势E =_________，内阻r =__________。
该组同学测得电源电动势E 测_____E 真，内阻r 测_____r 真。
(填“>”“＝”或“<”)。
【答案】1.48—1.50 0.301b K b＜ ＜ 【解析】【详解】 （1）[1][2]．由图可得该电源电动势E =1.50V ，内阻1.50 1.000.70 1.00.70.300.50A U r R I ∆-=-=Ω-Ω=Ω-Ω=Ω∆。
（2）[3][4]．由闭合电路欧姆定律： 'E I r R =+ U =IR ＇； 联立变形得：''ER U r R=+； 变形可得：'111r U E R E=⋅+ 又此式可知图中直线斜率r k E = 1b E=， 解得： 1E b = k r b =[5][6]．将电压表内阻等效为电源的内阻，则电源内阻测量值=V V R r r r R r<+测真 电源电动势测量值 =V V R E E E R r<+测真 即该组同学测得电源电动势E 测<E 真，内阻r 测<r 真。
3．图为某同学组装完成的简易多用电表，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；虚线方框内为换挡开关，A端和B端分别与两表笔相连．（1）图（a）中的A端与 ______________（选填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是_____________________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____________档（选填“×10”或“×1K”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________，若补上该步骤后测量，表盘的示数如图b，则该电阻的阻值是___________________________Ω．【答案】黑 B ×1K 进行欧姆调零 22000【解析】【详解】(1)[1]欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出；由图示电路图可知A端与黑色表笔相连；(2)[2]由电路图可知6R只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节；A.与分析不符，不符合题意；B.与分析相符，符合题意；C.与分析不符，不符合题意；(3)[3]用×100挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明所选档位太小，为了较准确地进行测量，应换到×1k挡；[4]如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：重新进行欧姆调零；[5]由图示表盘可知该电阻的阻值是⨯=．221kΩ22000Ω4．某兴趣小组研究一金属丝的物理性质，（1）首先用螺旋测微器测量其直径，其值为_____________mm．为了进一步测量此金属丝电阻R x 的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：A ．多用电表B ．电压表V l ，量程6 V ，内阻约10 kΩC ．电压表V 2，量程15 V ，内阻约20 kΩD ．电流表A l ，量程0.6 A ，内阻约0.2 ΩE ．电流表A 2，量程3 A ，内阻约0.02 ΩF ．电源：电动势E =7.5 VG ．滑动变阻器R l ，最大阻值10 Ω，最大电流为2 AH ．滑动变阻器R 2，最大阻值50 Ω，最大电流为0.2 AI ．导线、电键若干（2）在用多用电表粗测电阻时，该小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用__________欧姆挡(选填“×100”或“×1”)，并要重新进行_________________；按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x 的阻值大约是_________Ω；（3）在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是___________________________ (填器材前面的字母代号) ； （4）在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图__________．【答案】0.8850.002mm ± ; 1⨯ ; 欧姆档欧姆调零; 9Ω ; BDFGI;【解析】【详解】（1）由图示螺旋测微器可知，其读数为：0.5mm+38.5×0.01mm=0.885mm；（2）由图所示可知，欧姆表针偏角过大，故说明所选量程过大，使读数偏小，故应换用小档位，使指针偏角在中间位置，故应选用×1档；由图所示可知，欧姆表指针示数为9.0，则其读数为：9.0×1=9.0Ω；（3）电源、滑动变阻器、导线和电键是构成闭合电路必须选择的；要减小误差，在不超出量程的情况下，电压表和电流表量程尽量选择较小的量程；由于实验要求待测电阻的电压从0开始可以连续调节，实验要选取电阻值较小的滑动变阻器，故选BDFGI；（4）为获得较大的电压条件范围，滑动变阻器选择分压式接法；由于待测电阻的电阻值与电流表的电阻值较接进，故采用电流表外接法，则实验原理图如图所示；【点睛】本题考查了多用电表的读数，对多用电表进行读数前要明确多用电表选择开关置于什么挡上，根据多用电表的档位及表盘确定其分度值，然后根据指针位置读数；读数时视线要与电表刻度线垂直．5．用电流表和电压表测定由三节干电池串联组成的电池组（电动势约4.5V，内电阻约1Ω）的电动势和内电阻，除了待测电池组，电建，导线外，还有下列器材供选用∶A．电流表∶量程0.6A，内电阻约1ΩB．电流表∶量程3A，内电阻约0.2ΩC．电压表∶量程3V，内电阻约30kΩD．电压表∶量程6V，内电阻约60kΩE.滑动变阻器∶0~1000Ω，额定电流0.5AF.滑动变阻器∶0~20Ω，额定电流2A(1)为了使测量结果尽量准确，电流表应选用________，电压表选用________，滑动变阻器应选用________（均填仪器的字母代号）(2)下图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将________和________相连、________和________相连、________和________相连。
（均填仪器上接线柱的字母代号）(3).实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接电路，仍能完成实验，实验中读出几组电阻箱的阻值R 和对应电压表的示数U ；用图像法处理采集到数据，为在直角坐标系中得到的函数图像是一条直线，则可以_________为纵坐标，以________为横坐标。
