基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案一、工程概述咱们先来聊聊工程本身。

这是一项非常重要的工程,涉及到基坑的稳定性和周边环境的安全。

咱们要做的,就是利用土钉墙支护技术,对基坑进行加固,确保施工过程中的安全。

二、施工方法1.土钉墙施工(1)测量放线。

这个步骤,主要是为了确定土钉墙的具体位置。

(2)挖土。

这个步骤,主要是为了挖出土钉墙的基础。

(3)安装土钉。

这个步骤,主要是为了将土钉固定在土体中。

(4)喷射混凝土。

这个步骤,主要是为了保护土钉,防止其受到腐蚀。

2.支撑施工(1)安装支撑。

这个步骤,主要是为了将土钉墙与地面连接起来,形成稳定的支撑体系。

(2)浇筑混凝土。

这个步骤,主要是为了加强支撑的稳定性。

三、施工安排1.施工人员在施工过程中,我们需要一支专业的施工队伍。

这支队伍,需要包括测量人员、挖土人员、安装土钉人员和喷射混凝土人员等。

2.施工材料在施工过程中,我们需要准备的材料主要包括:土钉、混凝土、钢筋等。

3.施工设备在施工过程中,我们需要使用的设备主要包括:挖掘机、搅拌机、喷射机等。

四、施工质量控制1.施工过程控制(1)严格遵循施工方案。

这个步骤,主要是为了确保施工过程的顺利进行。

(2)加强施工人员培训。

这个步骤,主要是为了提高施工人员的技能水平。

(3)加强施工现场管理。

这个步骤,主要是为了确保施工安全。

2.施工验收(1)检查施工质量。

这个步骤,主要是为了确保施工质量达到预期目标。

(2)验收施工成果。

这个步骤,主要是为了确定施工成果符合设计要求。

五、施工安全措施1.安全防护(1)设置安全警示标志。

这个步骤,主要是为了提醒施工人员注意安全。

(2)配备安全防护用品。

这个步骤,主要是为了保护施工人员的人身安全。

2.应急预案(1)预测可能发生的突发事件。

这个步骤,主要是为了提前做好准备。

(2)制定应急措施。

这个步骤,主要是为了确保在突发事件发生时,能够迅速应对。

注意事项:1.土钉长度和质量把控注意事项:土钉的长度和质量直接关系到支护效果,必须严格按照设计要求执行。

地下室基坑土钉墙支护施工方案

地下室基坑土钉墙支护施工方案

地下室基坑土钉墙支护施工方案一、施工前准备工作1.定位:根据设计要求,确定基坑的位置和尺寸,并进行精确定位。

2.清理:清理场地上的杂物、树木等,确保施工区域的干净。

3.准备材料和设备:准备好所需的土钉、钢筋网、浆液、水泥等材料,同时检查土钉打孔机、钢筋切割机等设备是否完好。

二、土钉打孔1.根据设计要求确定土钉的位置,并在地面上进行标注。

2.使用土钉打孔机进行土钉的打孔工作。

打孔深度根据设计要求确定,通常为土层稳定的深度。

3.打孔后进行清理,将孔内土壤清理干净,以便后续土钉的安装。

三、土钉安装1.安装土钉前,先在土钉上喷涂浆液,以提高土钉与土壤的粘结力。

2.将土钉插入孔内,直至达到设计要求的深度。

同时,加强对土钉是否与孔壁贴合的检查,确保土钉安装的牢固。

3.安装完土钉后,将钢筋网固定在土钉上,以加强土钉的支撑能力。

四、锚固和销凿扩孔1.在土钉的末端,进行锚固处理。

可以采用注浆锚固、化学锚固等方式进行锚固。

2.针对较大的土钉,可进行销凿扩孔处理,以提高土钉的支撑能力。

五、喷涂混凝土1.在土钉墙表面喷涂一层浆液,以增加土钉与混凝土的粘结力。

2. 制备混凝土,并使用抹面板将混凝土均匀地涂抹在土钉墙表面。

混凝土的厚度应符合设计要求,一般为10-15cm。

六、施工质量控制1.在施工过程中,要随时检查土钉的安装质量,包括土钉的深度和孔壁与土钉的贴合情况等。

2.对锚固处理和销凿扩孔等操作进行监控,确保施工质量。

3.在喷涂混凝土时,要保证混凝土的均匀性和灌浆质量。

4.施工结束后,进行验收,确保支护墙的安全牢固。

七、安全措施1.施工现场应设置警示标志,保证施工区域的安全。

2.工人应佩戴安全帽、防护眼镜等防护装备,并严格遵守操作规程和安全操作规范。

3.紧急情况下,要及时采取应急措施,保护工人的安全。

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案1. 引言基坑土钉墙支护是在基坑边缘采用钢筋混凝土锚杆和锚索,充填灌浆材料形成的钢筋混凝土墙体,用于支撑基坑边缘土体,以确保基坑的稳定和施工安全。

本文将介绍基坑土钉墙支护的施工方案,包括设计计算、材料选取、施工步骤和注意事项等内容。

2. 设计计算基坑土钉墙支护的设计计算主要包括土体力学参数的确定和结构稳定性的验证。

2.1 土体力学参数的确定在进行基坑土钉墙支护的设计计算前,需要对基坑周围土体进行土质分类和力学参数的测定。

通过岩土工程勘察和室内试验分析,确定土体的黏聚力、内摩擦角、单位重量等参数。

2.2 结构稳定性的验证基坑土钉墙支护的结构稳定性验证主要包括对土钉墙的受力和变形进行计算和分析。

通过结构计算软件进行模拟计算,验证结构的安全性和可靠性。

3. 材料选取基坑土钉墙支护中所使用的主要材料包括钢筋混凝土锚杆、锚索和灌浆材料。

3.1 钢筋混凝土锚杆钢筋混凝土锚杆是基坑土钉墙支护中起承重作用的主要构件。

选取高强度的钢筋混凝土材料,以满足设计要求。

3.2 锚索锚索用于连接钢筋混凝土锚杆和基坑土体,起到增加锚杆支护力度的作用。

选择抗拉强度高、耐腐蚀性好的钢索作为锚索材料。

3.3 灌浆材料灌浆材料用于充填钢筋混凝土锚杆的空隙和土体缝隙,提高土体的抗剪强度和整体稳定性。

选择高强度的注浆材料,具有良好的延展性和粘结性。

4. 施工步骤基坑土钉墙支护的施工步骤主要包括基坑准备、土钉墙施工和灌浆处理。

4.1 基坑准备在进行土钉墙支护施工前,需对基坑进行清理和边缘处理,确保施工区域平整、无杂物。

4.2 土钉墙施工首先在基坑边缘按照设计要求进行钻孔,钻孔深度一般超过基坑的深度。

然后安装钢筋混凝土锚杆和锚索,确定严密的结构连接。

最后进行土钉墙的浇筑,确保墙体的整体性和稳定性。

4.3 灌浆处理在土钉墙施工完成后,需要对钢筋混凝土锚杆和基坑土体进行灌浆处理。

使用注浆设备将灌浆材料注入到钢筋混凝土锚杆和土体缝隙中,提高土体的抗剪强度和整体稳定性。

土钉墙支护施工方案【最新】

土钉墙支护施工方案【最新】

土钉墙支护施工方案一、施工方法土钉墙应采用信息法施工,施工中采取一快一慢法。

施工中根据实际情况可以调整土钉参数(长度密度)特别是遇到管线时,必须采用洛阳铲人工成孔,调整孔位,避开管线,同时保证基坑安全。

1) 一快:在开挖后8小时内必须把土钉安放完毕,在环境恶劣的情况下2小时内要完成土钉安放。

2) 一慢:前层土钉完成注浆48小时以上,面层砼喷射完毕24小时以上方可进行下一层边坡面的开挖。

二、施工工艺放线 --开挖 --修坡 --安放锚杆 --注浆 --编网喷砼 --开挖下一层1、周边放样根据土钉墙实际施工位置,进行放样复核,如有偏差应会同各方讨论解决。

拐角处土体极不稳定,所以放线时尽可能取直,挖土时形成一个弧面。

2、土方开挖根据出土方向和道路情况,可沿基坑一边分层分段开挖沟槽,土方开挖应与土钉布置相协调,分层挖土,第一层挖土深度 1.1m,以下各层均为1m,第一层挖土时先挖出工作沟槽,宽度6米左右,必须按施工设计要求开挖,严禁超挖。

开挖时挖机不得撞击网壁和锚头。

3、土钉制作、成孔土钉按设计采用中φ48×3焊接钢管。

土钉按照设计标准加工制作,钢管上打梅花形8mm孔,间距300-500mm。

剖面上面两排土钉长度为12米,下面两排土钉为9米,上面翻边2米靠外位置加一根3米土钉以10度向外侧倾斜。

D-D、E-E剖面上面两排土钉长度为12米,下面两排土钉为9米。

土钉采用冲击锤直接打入。

土钉定位误差上下左右均小于50mm,倾角误差小于3度。

如遇障碍,应设法避开。

4、注浆土钉锚管注浆,从锚管底部开始注浆,边注边拔管,最后进行口部高压注浆,然后封孔。

注浆泵必须压力恒定,注浆压力取0.4-0.6mpa,流量不大于5L/min,水泥浆用量25kg/m~30kg/m5、编制钢筋网按设计要求绑扎或点焊双向钢筋网。

钢筋定位误差小于20mm相邻钢筋接头错开500mm,每层土钉部用联系筋焊接,用螺纹钢井字压在钢筋网上,钢筋网片、联系筋土钉、井字架之间用点电焊联接。

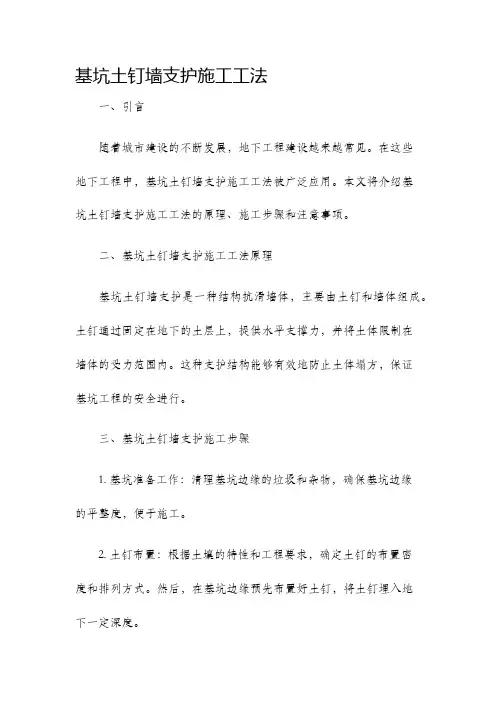

基坑土钉墙支护施工工法

基坑土钉墙支护施工工法

基坑土钉墙支护施工工法一、引言随着城市建设的不断发展,地下工程建设越来越常见。

在这些地下工程中,基坑土钉墙支护施工工法被广泛应用。

本文将介绍基坑土钉墙支护施工工法的原理、施工步骤和注意事项。

二、基坑土钉墙支护施工工法原理基坑土钉墙支护是一种结构抗滑墙体,主要由土钉和墙体组成。

土钉通过固定在地下的土层上,提供水平支撑力,并将土体限制在墙体的受力范围内。

这种支护结构能够有效地防止土体塌方,保证基坑工程的安全进行。

三、基坑土钉墙支护施工步骤1. 基坑准备工作:清理基坑边缘的垃圾和杂物,确保基坑边缘的平整度,便于施工。

2. 土钉布置:根据土壤的特性和工程要求,确定土钉的布置密度和排列方式。

然后,在基坑边缘预先布置好土钉,将土钉埋入地下一定深度。

3. 钢筋布置:根据设计要求,在基坑边缘的土钉上安装主筋,在土钉之间铺设横向的钢筋网,并用钢筋焊接连接。

4. 模板安装:在土钉和钢筋布置完毕后,根据设计要求,安装墙体的模板。

模板的安装应牢固可靠,保证墙体的整齐和垂直度。

5. 混凝土浇筑:在模板安装完成后,进行混凝土的浇筑。

混凝土的配比应根据设计要求进行调整,并确保浇筑均匀、密实。

6. 墙体养护:混凝土浇筑完成后,进行墙体的养护。

养护时间和方式根据混凝土的强度等因素进行调整。

四、基坑土钉墙支护施工工法的注意事项1. 施工前,需进行必要的土层勘察和土钉的力学设计,确保土钉和墙体的稳定性。

2. 施工现场必须严格按照安全操作规程进行施工,保证工人的人身安全。

3. 施工过程中,需要定期检查土钉和墙体的质量,确保施工质量的合格。

4. 如若遇到地下水位高或土层湿度大的地段,需采取防渗措施,防止地下水对施工的影响。

5. 混凝土浇筑前,需保证模板的垂直度和整齐度,保证墙体的稳定性。

六、结论基坑土钉墙支护施工工法是一种有效的基坑支护结构,能够保证地下工程的安全进行。

通过本文的介绍,读者对基坑土钉墙支护施工工法的原理、施工步骤和注意事项有了更深入的了解。

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案一、施工概述土钉墙是一种将钢筋混凝土面板钉安装于土体中,以抵抗土体的外倾力和承受土体的自重等力作用的支护结构。

在基坑工程中,土钉墙支护是常见的支护形式,其具有施工周期短、成本低、效率高等优点。

本文将根据具体工程情况,制定基坑土钉墙支护的施工方案。

二、施工前准备1.编制施工方案和施工图纸,并经相关部门审核;2.准备施工所需的土钉、钢筋、混凝土、设备等材料和设备;3.对施工现场进行勘测,了解地质情况,确定土钉墙支护的具体位置和形式;4.制定施工计划,明确施工步骤和时间节点。

三、主要施工步骤1.土体挖掘和处理(1)根据设计要求,挖掘基坑,并在土体表面清除泥土和杂物;(2)对土体进行加固处理,如采用喷锚、桩基等方法,增强土体的稳定性;(3)清理加固后的土体表面,保持平整和清洁。

2.安装土钉(1)在土钉墙的设计位置进行布置定位桩,并确定土钉墙的轮廓和孔位;(2)钻孔安装土钉,按照设计要求确定土钉的孔径、深度和间距,并保证土钉的安装精度和质量;(3)将土钉焊接或连接到面板上,并保证土钉的连接牢固和结构稳定。

3.浇筑混凝土(1)在土钉墙的表面搭设支撑模板,并对模板进行固定和调整;(2)按照设计要求,在模板内浇筑混凝土,保证混凝土的质量和密实性;(3)待混凝土达到设计标准后,拆除模板,并对混凝土表面进行修整和养护。

4.后续处理(1)对土钉墙进行检查和验收,确保施工质量和安全;(2)根据设计要求进行土钉墙的防水处理和防腐涂装;(3)完成基坑土钉墙支护的所有施工工作,清理施工现场并整理记录。

四、安全措施1.施工前应进行安全教育和技术交底,确保施工人员了解施工工艺和安全操作要求;2.施工现场应设置明显的警示标志和安全通道,保证施工人员和设备的安全;3.施工过程中,应加强监督和检查,及时发现和处理安全隐患;4.施工结束后,对施工现场进行清理和整理,保持环境整洁和安全。

五、总结基坑土钉墙支护施工是一项重要的工程施工内容,对于保障基坑工程的安全和稳定具有重要意义。

土钉墙基坑支护方案

土钉墙基坑支护方案

土钉墙基坑支护方案一、土钉墙基坑支护概述土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑,以确保基坑的稳定和安全。

土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施,以满足工程的要求。

下面是一种常见的土钉墙基坑支护方案。

二、土钉墙基坑支护方案设计1.土钉墙的设计根据基坑边界的大小和土壤情况,确定土钉墙的尺寸和排布方式。

一般来说,土钉墙的深度应大于基坑挖掘的深度,以提供足够的支护力。

土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。

2.土钉的选择和布置根据土壤的性质和基坑的要求,选择合适的土钉类型(如钢筋混凝土土钉、纤维增强土钉等)和规格。

土钉的布置应均匀分布,并且与挡土板的连接应符合相关设计要求。

3.挡土板的选择和安装挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。

常见的挡土板有钢板桩、预制混凝土板桩等。

挡土板的安装应按照设计要求和相关规范进行,确保其与土钉墙的连接牢固。

4.排水和防护措施基坑支护中的排水和防护是十分重要的。

在土钉墙基坑支护中,应设置合理的排水系统,确保基坑内没有积水,以减小基坑土压力。

同时,应加强对基坑边沿的防护,以防止土体塌方和保护施工人员的安全。

5.施工监测和检查在基坑支护的施工过程中,应进行监测和检查。

监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。

及时发现问题并进行处理,以保证工程的稳定和安全。

三、土钉墙基坑支护方案实施1.施工准备根据设计要求确定土钉墙的位置和尺寸,并组织施工人员和设备到达现场。

同时,对于挖掘基坑前,应先测量和标记出基坑边界,并清理基坑周围的障碍物。

2.土钉和挡土板的安装按照设计要求和施工规范,进行土钉和挡土板的安装。

土钉的安装应符合规范要求,保证土钉的嵌入深度和倾斜角度,以及与挡土板的连接牢固。

挡土板的安装应按照设计要求进行,确保其稳定性和连接性。

3.排水和防护设置排水系统,保证基坑内没有积水。

土钉墙基坑支护

土钉墙基坑支护

基坑支护中的“土钉墙”是怎么施工的(配图及方案)?名词解释一、土钉土钉是用来加固或同时锚固现场原位土体的细长杆件。

通常采取土中钻孔置入变形钢筋,即带肋钢筋,并沿孔全长注浆的方法做成土钉。

依靠与土体之间的界面粘结力或摩擦力在土体发生变形的条件下被动受力并主要承受拉力作用。

土钉也可用钢管角钢等作为钉体,采用直接击入的方法置入土中。

二、土钉墙土钉墙(Soil Nail Wall)是一种原位土体加筋技术。

其构造为设置在坡体中的加筋杆件(即土钉或锚杆)与其周围土体牢固粘结形成的复合体,以及面层所构成的类似重力挡土墙的支护结构。

土钉墙墙面坡度不宜大于1:0.1,土钉必须和面层有效连接,应设置通长压筋、承压板或加强钢筋等构造措施,承压板或井字形钢筋应与土钉螺栓连接或钢筋焊接连接。

土钉墙基坑侧壁安全等级宜为二、三级的非软土场地,基坑深度不宜大于12米。

当地下水位高于基坑底面时,应采取降水或截水措施。

土钉墙属于重力式支护结构。

锚杆支护施工方案一、施工工艺(1)锚杆的构造要求1)锚杆采用HRB335级Φ22钢筋,长度从8.2~10米。

具体见计算书。

2)锚杆上下排垂直间距1m,水平间距1m。

3)锚杆倾角为12.5°。

4)锚杆锚固体采用水泥砂浆,其强度等级不宜低于M10。

5)喷射混凝土厚度10cm。

6)钢筋网片φ10@100mm×100mm。

7)注浆压力为0.6Mpa,根据具体情况压力可适当提高。

(2)工艺流程1)锚杆施工工艺流程:土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔(接钻杆)→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁2)喷射混凝土面层施工工艺流程:立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。

(3)操作工艺1)边坡开挖锚杆支护应按设计规定分层、分段开挖,做到随时开挖,随时支护,随时喷混凝土,在完成上层作业面的喷射混凝土以前,不得进行下一层土的开挖。

土钉墙基坑支护方式主要施工方法

土钉墙基坑支护方式主要施工方法

土钉墙基坑支护方式主要施工方法
1.土钉布置:首先根据设计要求在基坑周边按一定的距离布置土钉,
布置方式一般为直线型、正交型或栅格型。

钉距和钉间距根据土体性质、
基坑深度等因素确定,并在墙体上进行标高、标线。

2.土钉钻孔:根据设计要求和土钉规格,选择合适的钻机进行钻孔。

钻孔深度一般为土钉埋入深度的1.2-1.5倍,同时要注意避免钻孔偏离设
计要求和安全范围。

3.土钉安装:将土钉经过检查后通过灌浆机进行注浆,使得土钉和周
围土体形成一个整体。

灌浆材料一般为沙浆或硫酸钙浆液,注浆过程中需
保持土钉的竖直和稳定性。

4.喷锚网板安装:在土钉周围固定喷锚网板,喷锚网板一般由钢筋网
和钢丝绳组成。

喷锚网板的固定可使用钢封膜、连接钩或拉紧器等。

5.网板封锁:为了增强基坑支护的整体性能,可以在土钉墙中和喷锚
网板中加设地锚或锚杆。

地锚可由锚杆、锚索和锚固土体组成,通过锚杆
将锚索固定在稳定土层或岩溶层上,并通过锚固土体将力传递出去。

6.处理土层:根据需要对土体进行处理,如填筑、加固或排除水分等。

如果土层较坚硬,可进行充填加固;如果土层湿度较高,可进行降水或排水,使土体稳定。

7.后续工序:施工完成后,需对土钉墙表面进行保护和修整,如刷防
蚀涂料、铺设护面板等,以提升土钉墙的使用寿命和美观性。

综上所述,土钉墙基坑支护方式的主要施工方法包括土钉布置、土钉钻孔、土钉安装、喷锚网板安装、网板封锁、土层处理和后续工序等。

这些方法能够有效地加固和稳定基坑,保证工程的安全和质量。

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案一、工程概况该基坑土钉墙支护工程位于市地区,工程总面积约5000平方米,采用土钉墙支护方式,目的是保证基坑施工过程中的安全和稳定。

二、工程方案1.基坑土钉墙结构设计基坑土钉墙结构采用钢筋混凝土预制板和桩基组成,其中土钉墙间距根据地质条件和设计要求确定,钢筋混凝土预制板采用C30混凝土制作,厚度为150mm,长度为6m,宽度为2m。

桩基采用φ800mm钢筋混凝土桩,桩长根据设计要求确定。

2.施工准备(1)制定施工方案,明确施工流程和工期。

(2)完成场地平整和清理,确保施工区域为空地。

(3)提前采购和准备所需的材料和设备,包括土钉、混凝土、预制板、桩基设备等。

3.土层处理基坑周边土层较软,需要进行土壤加固处理,采用灌注桩加固的方式。

根据设计要求,每米设置3根φ800mm灌注桩,桩长根据现场勘察的土质情况确定。

4.土钉墙施工(1)布置钢筋:根据设计要求,布置钢筋在土钉墙施工区域的内侧。

土钉布置间距和长度根据设计要求确定。

(2)钻孔:在土钉布置位置上逐个进行钻孔施工。

钻孔直径为φ150mm,深度根据设计要求和土层条件确定。

(3)土钉安装:在每个钻孔中安装φ114mm的土钉,土钉长度根据设计要求确定。

土钉与钻孔壁间填充混凝土,保证土钉的牢固性。

(4)喷射混凝土:钢筋和土钉安装完毕后,进行喷射混凝土施工。

喷射混凝土的强度和厚度按照设计要求进行施工,保证土钉墙的稳定性和耐久性。

5.预制板安装(1)基坑墙壁清理:清理土钉墙表面杂物和泥土,确保基坑墙壁干净。

(2)固定基础预制板:在基坑墙壁上设置基础预制板,固定在土钉上。

板与板之间采用螺栓连接,保证预制板的整体性和稳定性。

(3)安装垂直支撑:在预制板上安装垂直支撑,保持预制板的垂直度和整体稳定。

6.竣工验收三、安全措施1.施工现场设置警示标志,确保施工区域的安全;2.所有工人必须佩戴防护用品,并接受安全培训;3.建立施工现场安全管理制度,定期检查施工现场的安全情况;4.对土钉墙和预制板的连接部位进行特殊检查,确保连接牢固;5.施工现场设置防护网和围挡,防止人员和材料掉落。

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案一、基坑土钉墙支护的原理二、基坑土钉墙支护的施工步骤1.基坑土钉墙支护前的准备工作a.确定基坑的开挖范围和深度,并制定开挖方案。

b.根据基坑边坡的土质情况,设计土钉的布置方案。

c.选择合适的土钉材料和规格。

2.基坑土钉墙支护的施工工序a.开挖基坑:根据设计方案,按照一定的坑底坡度和坡高进行开挖。

b.安装土钉:将钢筋土钉根据设计要求嵌入边坡土体中,约束土体的滑动和倾覆。

c.确定钢筋土钉的间距和埋置深度,以确保支撑结构的稳定性。

d.进行土钉的预应力张拉,使其受到拉应力,增加支撑的稳定性。

e.进行土钉头部的固化,通常采用压浆或注浆的方式。

f.安装防护网:在土体表面安装防护网,以防止土壤流失和保护土钉的稳定性。

g.进行刚性墙的浇筑:将混凝土浇筑到土钉之间,形成刚性墙,增加整体的支撑能力。

h.进行刚性墙的养护:保护刚性墙的强度和稳定性。

三、基坑土钉墙支护的施工注意事项1.施工前要详细了解边坡土体的土质情况,并根据实际情况进行设计和选材。

2.施工前要进行现场勘察,确保边坡平整,无障碍。

3.土钉的埋置深度和间距要符合设计要求,以保证支撑结构的稳定性。

4.在土钉预应力张拉时,要控制拉应力的大小,避免过大或过小。

5.刚性墙的浇筑要均匀、密实,同时要注意浇筑的质量和强度。

6.施工完成后,要进行养护,确保刚性墙的强度和稳定性。

7.在施工过程中,要随时注意安全问题,采取相应的安全措施。

以上是基坑土钉墙支护的施工方案,通过合理的设计和施工步骤,可以有效提高基坑工程的安全性和稳定性。

在施工过程中要注意细节,严格按照设计要求和施工规范进行施工,以确保支护结构的质量和稳定性。

同时,还应密切关注施工现场的安全问题,确保施工过程的安全性。

土钉墙基坑支护施工工艺流程

土钉墙基坑支护施工工艺流程

土钉墙基坑支护施工工艺流程一、土钉墙基坑支护施工工艺流程1、支护坑边的施工(1)排水沟施工:在坑边或土钉墙排水槽中挖一道排水沟,深度为2m,宽度为0.5~0.7m,底部用中砂或砂-砂质砂浆填平,坡度不大于1:20,坑边排水沟由坑边排水管连接至坑外,排水管口要在地表以上。

(2)支护坑边:土钉墙支护坑边需按施工图纸要求,采用内拱或外拱,设置挡土板或支撑架,按照要求施工支撑体系,其尺寸根据施工图纸设计。

2、地面土方处理(1)地面土层均匀压实,压实度达到95%以上,砂石层要清扫干净,层间粘结力应大于0.2MPa,厚度应大于20cm。

(2)按照施工设计要求,在地面土层上施加砂浆护层或垫层,砂浆护层或垫层应严格按照设计要求,砂浆垫层的厚度为5-10cm,砂浆护层的厚度为2-5cm,护层的砂浆应严格按照设计比例混合施工。

3、土钉墙施工(1)根据施工图纸,按设计尺寸标注出拉筋位置,正确安装拉筋,拉筋的锚固土层厚度不小于土钉墙的高度。

(2)根据施工图纸,按照设计要求,使用土钉棒固定拉筋,土钉棒的长度应满足施工要求,半径应不小于300mm,各土钉棒之间空隙以不超过50mm为宜。

(3)根据施工图纸,按设计要求,安装土钉墙板,土钉墙板的安装必须牢固、垂直,土钉板的径向抗压强度不低于50KN,土钉墙板的高度应不超过2m。

(4)完成土钉墙板安装后,应查看是否满足施工要求,如不满足要求应做相应补救。

4、土钉墙基坑支护后续加固作业(1)按照施工图纸的要求,采用坡道、加筋布、网布、支撑架等加固措施增强材料的抗力,以确保支护安全稳定。

(2)土钉墙支护建设施工完成后,应做全盘检查,确保支护满足设计要求。

(3)填土前应先应对支护体系进行完整检查,确保在填土施工前支护结构处于安全稳定状态。

(4)填土时,填料要连续均匀,禁止空挖影响支护寿命。

土钉墙支护施工方法

土钉墙支护施工方法

土钉墙支护施工方法根据机场地区地质情况和地下水位情况,在设备用房基坑开挖过程中要进行有效的基坑支护,选用土钉墙方案,灵活、有效、经济。

在基坑放线完成后,进行基坑支护,过程中应进行边坡的水平位移的观测。

(1)施工工艺流程土方开挖→修整坡面→定钉位→成孔→安设土钉→注浆→补浆→挂网→焊井字连接钢筋→喷射混凝土→养护(2)施工方法及技术要求1)土方开挖与修坡按照设计的每层开挖深度和坡度分层分段开挖,工作面应在每道土钉孔口标高下0.5m处,不得超挖。

开挖过程中,挖掘机不得碰撞护壁面板和土钉头。

应根据土质的不同情况,边坡预留0.1~0.3m 厚的土体,由修坡人员用铲修至喷射砼的底面处。

2)定位放线孔位水平和竖向误差均不宜大于100mm,在每完成三层护坡后,应对边坡斜率和净槽宽度进行控制性测量,以保证坡脚不侵结构,并留有一定的工作空间。

3)土钉成孔根据地层情况优先采用螺旋钻为主洛阳铲为辅成孔,孔深要大于设计长度50~100mm,作好施工记录,如遇障碍物时,可适当调整土钉角度和位置。

4)安设土钉在土钉上每间隔2m焊接一组定位支架,以保证土钉居于孔中心,成孔后及时插入土钉及注浆管。

5)浆液制备、注浆、补浆浆体为水泥净浆,水泥标号为P.O32.5,浆液水灰比为0.45~0.5。

浆液要充分搅拌均匀,搅拌时间一般在3分钟以上。

注浆时在孔口部位设置止浆塞,每孔至少在注浆后再补浆1-2次,保证土钉锚固体质量。

6)挂钢筋网采用φ8单排双向、间距200mm的钢筋网片,每层土钉网片与下层网片预留不小于150mm的最小搭接长度。

网片外设井字型Φ16连接筋,土钉端头按要求与连接筋焊接。

7)喷射混凝土采用干喷法喷射C20混凝土8~10cm厚,为保证喷射砼厚度达到规定值,在坡壁上垂直打入短钢筋作为控制筋。

砼的初凝时间和终凝时间分别控制在5min和10min左右。

8)养护土钉墙施工季节在夏秋季节,喷射砼采用自然养护,养护期间遇雨天用塑料布覆盖。

土钉墙支护施工具体做法

土钉墙支护施工具体做法

土钉墙支护施工具体做法
基坑挖土应分层开挖,每层挖土深度不超过土钉下300mm,最大不超过设计要求;当天开挖当天锚喷,边坡混凝土采用C20细石混凝土,钢筋网片土钉墙处采用∅6@250(双向),土质边坡自然放坡处采用100X50X2.4钢板网,岩质边坡处采用∅10@200(双向)。

喷锚灌浆孔呈梅花形布置,详见剖面。

采用32.5级复合硅酸盐水泥,水灰比0.50,花管的注浆压力为1.2~1.5MPa,采用二次注浆,第一次土钉的注浆压力为0.4~0.8MPa,注浆至洞口返浆,并稳压2~3分钟,第二次注浆压力为1.20~1.5MPa,第一次注浆与第二次注浆间隔10小时。

2、土钉直径为100mm。

花管采用∅48X3钢管,钢管土钉前端封闭,在管壁上沿长度方向每隔500设∅8圆孔(两个方向上,下一排错开布置),圆孔从距离坑壁1.5m处开始设置直至管底。

3、喷锚护壁技术参数为施工基本控制参数,施工时应根据地质情况、施工及地面建筑稳定情况等及时调整。

4、土钉施工基本流程为:分层挖土→修坡→初喷细石混凝土面层→钻孔→设置土钉→灌浆→安设连接件→绑扎钢筋网→复喷细石混凝土面层→设置坡顶、坡面及坡脚排水系统。

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案基坑土钉墙支护施工方案一、施工目标:通过基坑土钉墙支护,确保基坑的稳定性,保证施工过程中的安全性和工程质量。

二、施工原则:1.安全第一:施工过程中,要注重工人的安全防护,采取必要的安全措施,并进行安全教育和培训。

2.质量第一:施工中要严格按照规范要求进行施工,确保施工质量符合设计要求。

3.科学合理:根据实际情况选择合适的施工工艺和材料,确保施工过程顺利进行。

三、施工工艺:1.清理基坑:首先进行基坑的清理,清除泥土、石块等杂物,并清理基坑底部的积水。

2.钢筋网架安装:在基坑内安装钢筋网架,确保基坑墙面的稳定。

3.土钉定位:根据设计要求,在基坑墙面上进行土钉的定位,确定土钉的布置点位。

4.土钉锚固:在土钉定位点位上进行土钉的锚固,使土钉稳固地固定在基坑墙面上。

5.喷射混凝土:在土钉完成锚固后,进行喷射混凝土,形成基坑墙面的支护层。

四、施工材料与设备:1.土钉:选择质量优良的土钉材料,保证土钉的强度和稳定性。

2.钢筋网架:选用强度高、耐腐蚀的钢筋网架材料,确保基坑墙面的稳定性。

3.喷射混凝土:选择高强度、耐渗、粘结力强的喷射混凝土材料,以保证基坑墙面支护的可靠性。

4.施工设备:根据具体施工情况,选择适用的挖掘机、钻孔机等设备进行施工。

五、施工步骤:1.清理基坑:派出挖掘机将基坑内的泥土、石块等杂物清理干净,并利用抽水机将基坑底部的积水抽干。

2.钢筋网架安装:在基坑墙面上安装钢筋网架,确保墙面的稳定性。

3.土钉定位:根据设计要求,在钢筋网架上进行土钉的定位,确定土钉的点位。

4.土钉锚固:在土钉定位点位上进行土钉的锚固,使用钻孔机钻孔,注入胶水,将土钉牢固固定在墙面上。

5.喷射混凝土:完成土钉锚固后,利用喷射混凝土设备进行喷射,形成基坑墙面的支护层。

施工要均匀、一致,确保墙面的平整度和强度。

六、安全措施:1.施工现场要划设警示线,明确安全区域,确保安全施工。

2.工人要佩戴安全帽、防护鞋等个人防护装备。

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案

基坑土钉墙支护施工方案
一、背景介绍
基坑土钉墙支护技术是一种常用的基础支护技术,主要用于在城市建设中进行地基加固和基坑支护,有效确保施工安全和工程质量。

二、施工方案
1. 资料准备
在施工前,需要准备好相关资料,包括设计图纸、工程测量数据、土壤力学性质等,以便合理安排施工工序。

2. 钻孔作业
首先进行钻孔作业,根据设计要求确定土钉墙的位置和孔径尺寸,使用钻机进行孔洞的钻取,确保孔洞的准确度和水平垂直度。

3. 土钉安装
安装土钉时,首先在孔洞中喷涂防腐剂,然后将土钉插入孔洞中,再注浆封固土钉,确保土钉牢固地固定在基坑围护结构中。

4. 支撑结构搭设
在土钉固定后,搭建支撑结构,以确保基坑周围土体的稳定性,一般采用钢架或混凝土结构进行支撑。

5. 外墙施工
最后进行基坑外墙的施工,根据设计要求进行砌砖或浇筑混凝土,完成基坑土钉墙支护结构的搭建。

三、施工注意事项
1.施工过程中需严格按照设计要求和施工规范进行操作,确保土钉墙支
护结构的安全性和稳定性。

2.施工过程中需加强现场管理,保障作业人员的安全,做好安全防护工
作。

3.施工结束后需进行验收和记录,确保基坑土钉墙支护结构符合设计要
求并进行后期监测维护。

四、总结
基坑土钉墙支护施工是一项重要的基础工程技术,通过科学合理的施工方案和严格的施工管理,能够有效保障基坑工程的安全和质量。

在实际施工中,我们要加强技术培训和质量管理,不断提高工程施工水平,为城市建设贡献力量。

土钉墙基坑支护施工方案

土钉墙基坑支护施工方案

A 土钉墙基坑支护施工方案A.1土钉墙基坑支护一般要求A.1.1土钉墙的设计与构造(一)土钉墙的构造1、土钉墙墙面坡度不宜大于1∶0.1;2、土钉必须和面层有效连接应设置承压板或加强钢筋等构造措施,承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接,3、土钉的长度宜为开挖深度的0.5~1.2倍,间距宜为1~2m,与水平面夹角宜为50~200;4、土钉钢筋宜采用Ⅰ、Ⅱ级钢筋,钢筋直径宜为16~32mm,钻孔直径宜为70~120mm;5、注浆材料宜采用水泥浆或水泥砂浆,其强度等级不宜低于M10;6、喷射混凝土面层应配置钢筋网,钢筋直径宜为6~10mm,网格间距宜为150~300mm,喷射混凝土强度等级不宜低于C20,面层厚度不宜小于80mm;7、坡面上下段钢筋网搭接长度应大于300mm;8、当地下水位高于基坑底面时应采取降水或截水措施,土钉墙墙顶应采用砂浆或混凝土护面,坡顶和坡脚应设排水措施,坡面上可根据具体情况设置泄水孔。

土钉与面层的连接1—垫块;2—螺母;3—喷射混凝土;4—钢筋网;5—土钉钻孔;6—土钉钢筋;7—钢垫板;8—锁定筋;9—井字形钢筋;10—网筋;11—纵横主筋(二)土钉墙支护的作用机理、工作性能1、土钉墙支护的作用机理土钉通过滑裂面将坑周土体加固,土钉与土共同工作,形成了能大大提高原状土强度和刚度的复合土体,如同重力式挡土墙。

在土体受力条件改变的情况下,土体必然发生相应变形,通过土钉加固体与土的摩擦力,使土钉被动受拉而给土体以约束加固使其稳定,它由密集的土钉群、被加固的原位土体、喷射混凝土面层和必要的防水系统组成。

2、土钉墙支护的工作性能①土钉墙支护变形较小,最大水平位移发生于墙体顶部,越往下越小。

土钉墙支护体内的水平位移随离开墙面距离增大而减少;②土钉内的拉力分布是不均匀的,一般呈现中间大、两端小的规律,土体产生微小变位才能使土钉受力;③采用密集土钉加固的土钉墙支护性能类似重力式挡土墙,破坏时明显带有平移和转动的性质;④在土钉墙支护整体破坏以前,喷射混凝土面层和土钉一般不会产生破坏现象;⑤墙面土压力分布并不接近三角形,在坡角处土压力减少,其合力为库仑土压力的70%,这种土压力减少是土钉将土连接成一个整体而造成的。

土钉墙基坑支护施工方案

土钉墙基坑支护施工方案

土钉墙基坑支护施工方案一、基坑支护的目标和原则基坑支护的目标是保证基坑施工过程中的安全和稳定。

基坑支护的原则主要包括:符合国家相关的法律法规和施工标准;合理选择支护措施和材料;做好施工前的调查和设计工作,充分了解基坑周围的情况,并根据实际情况选择合适的支护措施;按照施工方案进行施工,并加强监督和管理。

二、基坑支护的方法和材料选择1.土钉墙支护方法:土钉墙是一种利用钢筋混凝土墙面和土钉相互作用形成的一种支护结构,可以用于较浅的基坑支护。

土钉墙的设计应根据土体的力学参数、土钉的材料和规格以及施工工艺进行合理的选择。

2.材料选择:土钉的材料应具有足够的强度和刚度,并且具备良好的耐久性。

常用的土钉材料有高强度合金钢、碳素钢和玻璃钢等。

同时,基坑支护施工中还需要使用一些辅助材料,如土工布、锚固材料等。

三、基坑支护的施工工艺和步骤1.施工准备:施工前需要进行详细的调查和设计工作,充分了解基坑周围的地质情况和地下管线的分布。

根据实际情况选择合适的支护措施和材料,并编制详细的施工方案。

2.土钉安装:根据设计要求和方案,按照一定的间距和深度进行土钉的钻孔和安装。

钻孔时要注意钻孔的位置和角度,保证土钉的垂直和水平度。

3.土工布施工:在土钉墙的钢筋混凝土墙面上,进行土工布的铺设。

土工布的作用是增加土钉与土壤的粘结力和抗滑力,以提高整个土钉墙的稳定性。

4.锚固材料的施工:在土钉墙上设置锚固材料,用以增加土钉墙的抗拉强度和刚度。

常用的锚固材料有锚杆、锚索等。

5.其他工序:基坑支护施工还需要进行其他一些工序,如基坑的排水和防水处理、边坡的稳定等。

四、施工中的安全管理在进行基坑支护施工过程中,要加强安全管理,确保施工人员的安全。

主要安全措施包括:施工现场的搭建和围护,设置合理的通道和安全通道,配备必要的安全设施,进行安全教育和培训。

综上所述,基坑支护施工方案主要包括基坑支护的目标和原则、基坑支护的方法和材料选择、基坑支护的施工工艺和步骤以及施工中的安全管理等内容。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

土钉墙基坑支护方式主要施工方法:
6、1、1 施工工艺流程
边坡开挖、人工修坡→放线定孔位→人工洛阳铲成孔→插入土钉主筋→堵孔注浆→绑扎、固定钢筋网→喷射混凝土面层→养护→循环下层土钉墙施工
6、1、2 施工准备
①钢筋杆体加工场地,位于离土钉施工工作面较近处.
②设置移动式水泥浆搅拌站 2~3 个,随土钉施工工作面得变化而移动。

③主要机械设备进场,详见5、1、4条;
6、1、3 主要施工方法
①修坡
基坑开挖用反铲式挖土机。

预留 20~30cm 厚人工修坡,开挖深度在土钉孔位下 50cm,预留成孔工作面宽度 8~10m,确保边坡得立面与壁面得平整度.在3、0 m~6、0m 遇有滞水及残留层间潜水时,要在坡面上每隔 1、0米插放一个导流管,疏导上层滞水对坡面得作用.
②编扎钢筋网
钢筋保护层厚度不宜小于30mm. 修坡后按顺序编扎钢筋网,钢筋接头宜用焊接,由于编网就是随开挖分层进行得,因此,上下层得竖向钢筋搭接长度应大于 300mm,以保证钢筋网得整体性,有利于力得传递.在进行钢筋网施工时,钢筋网绑扎、固定,必须在坡面修正好以后,方可进行。

③成孔
本工程主要采用人工洛阳铲成孔,成孔直径100mm,角度10
度,局部采用洛阳铲成孔.施工时必须保证成孔得深度与斜度.
④土钉制作与安放
为了土钉定位于孔得中心位置,需沿长度每隔 1、5~2、0m 焊上定位支架, 定位支架得高度要确保使钢筋能够居中。

⑤注浆
注浆质量就是保证土钉混凝土灌注力得关键。

在施工中必须认真按照实验室出具得配合比设计要求,严格控制配料比,并根据施工需要采取措施确保浆液得流动性与提高强度,使土钉早日进入工作状态。

注浆方式采用底部注浆,即将注浆管插入孔底(距孔底200mm),浆液从孔底开始向孔口灌填。

当浆液从底部充满至孔口时,还需进行二次补浆,二次注浆眼里不小于1、5MKa,保证浆液注满孔内。

向孔内注入浆体得充盈系数必须大于 1、0。

浆体应搅拌均匀并立即使用,开始注浆前、中途停顿或作业完毕后需用水冲洗管路。

⑥土钉端部焊接
土钉均采用土钉端部与加强筋相互焊接得形式。

各钢筋得位置由里向外就是:钢筋网,水平加强筋,土钉端头锁定筋。

⑦喷射混凝土
喷射混凝土强度等级采用C20,其初定配比为:水泥:砂:碎石:水=1:2:2:0、5,碎石得最大粒径不超过10mm,喷射混凝土机得工作压力为0、3~0、4Mpa。

作业面得喷射顺序应就是自下而上,从开挖层底部开始向上喷射,这样可防止喷射混凝土由于自重悬吊于上层土钉,增加上一层土钉荷载,尤其就是当上层土钉注浆与喷射混凝土尚未达到一定强度时,更要尽量避免。

对于局部脱落亏坡得部位,要分层喷射,每层喷射厚度为30~80mm,待第一层混凝土初凝后,再喷射第二层混凝土.
6、1、4 土钉墙施工注意事项及质量要求
①土钉成孔采用得机具应适合土层得特点,满足成孔要求。

②修坡时专人进行测量,确保不吃槽.喷射混凝土时,由专人检查钢筋网长及标志杆得安装。

③成孔前,应根据设计要求定出孔位并作出标记与编号。

孔距得允许偏差为±100mm,成孔得倾角偏差为±5%,孔径允许偏差±5mm,孔深允许偏差±50mm。

当成孔过程中遇有障碍物需调整孔位时,不得损害支护原定得安全程度,由现场技术负责人决定。

④成孔过程中取出得土体特征应及时与初步设计时所认定得加
以对比,发现有较大偏差时及时修改土钉得设计参数。

报监理审批后,方可按新得设计方案实施。

⑤钢筋、水泥进场要有材质单、出厂合格证,并做复验,如果锚筋采取搭接焊,每批应按规范要求,做焊头抗拉强度试验。

⑥锚筋与中心支架点焊牢固,中心支架间距1、5m 一个(详见土钉构造详图)。

土钉钢筋得长度=设计长度(mm)+200mm。

⑦插入钢筋时,由专人检查,若插入深度不足,则继续取土成孔,插入钢筋时要将注浆管绑在距孔底200mm 处.
⑧水泥浆体得强度应大于 20N/mm2,水灰比不宜超过0、5,注浆时要严格按
配比搅浆,并随成孔随注浆,注浆渗漏较多时,要进行二次、三次补浆直到注满。

⑨锚筋制作长度误差不得大于20mm,锚筋长度不够时,采取双面搭接焊,搭接长度不小于 100mm。

⑩水泥浆体得强度试验:每层做3组试块,一组7天标养,两组28天标养。

错误!喷射混凝土粗骨料最大粒径不应大于12mm,并应通过外加剂来调节所需早
强时间。

错误!钢筋网片可用插入土中得钢筋固定,在混凝土喷射下应不出现振动。

错误!当继续进行下部喷射混凝土作业时,应仔细清除施工缝结合面上得浮浆层。

错误!钢筋网在横向得搭接长度不应少于一个网格边长。

如为搭接焊则焊长不小于钢筋直径得10倍。

15喷射混凝土强度:每层做1组28天标养试块。


错误!不得碰撞土钉头外露部分,坡面3、0m 以内不得任意堆放材料。

6、1、5土钉墙施工应急措施
①当土钉墙施工时遇有渗水严重,出现流砂时应采取如下措施:
a在正常工序施工前,先沿开挖面垂直击入钢管或注浆加固土体。

b在护坡面渗水得地方及时插放泄水导管,其外端伸出支护面层,必要时将导水管直接排水至槽内排水沟内,间距可视渗水情况而定,用以减轻水压力对边坡得影响。

②在上部杂填土中,若土钉不能按设计长度施工时,可采用加密土钉、上部设置拉锚等措施进行补强加固,但必须寄过设计计算,达到安全标准后方可施工.
③当监测点得水平位移变化较大时,根据情况,可以在适当位置补打预应力土钉、坡顶卸载或在坡底堆土等措施.。
