中海达RTK V60坐标转换及自由设站操作步骤

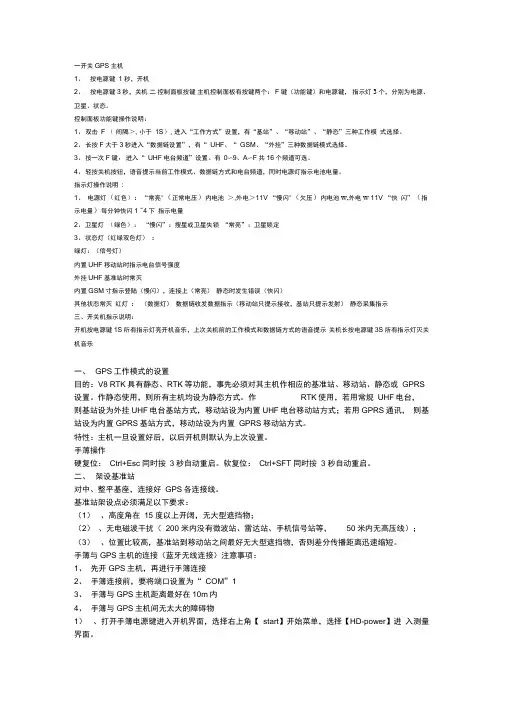

中海达RTK操作说明
一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF 电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达V60操作步骤
中海达V60操作步骤- -其他GPS可参考一、GPS-RTK 定点测量特点：适用于工作量大（一天搞不定的），基站信号可以覆盖整个测区时采用，省去了重复对点的麻烦。
1、于合适位置做两个控制点，距离不用太远，一个用于架设基站（Y1），一个用做检验点(Y2)；2、新建项目，检查椭球转换、平面转换、高程拟合是否为无；3、于固定点架设仪器，整平对中，3次测量仪器高求平均值；4、基准站设置：输入仪器高，平滑，查看分组号、频道、高度角（10-15）、波特率、电文格式等；5、移动站设置：分组号、高度角、波特率、电文格式等要与基站一致，手簙出现固定解就ok 了。
6、对点并求改正参数，找到两个已知坐标的控制点，测量并参数求解，K 值越接近1越好（1.0000X 或0.9999X ），然后顺便复测下控制点，误差通常小于2cm ，这样就可以开工了。
收工前测量Y2的坐标并记录。
7、第二天测量时，在Y1点架设基站，量取仪器高；手簙连接基站输入新的仪器高（千万不要平滑），设置后测量检验点Y2，满足限差后即可工作，不用再次对点。
可以建立新项目，不过记得先把改正参数导出来，导入到新项目中。
二、GPS-RTK 任意点测量特点：适用于小区域测绘工作，省去了对中整平、量取仪器高等步骤。
1、于合适位置架设基站，无需对中整平，固定即可；2、新建项目，检查椭球转换、平面转换、高程拟合是否为无；3、基准站设置：平滑，查看分组号、频道、高度角（10-15）、波特率、电文格式等；4、移动站设置：分组号、高度角、波特率、电文格式等要与基站一致，手簙出现固定解即可。
5、对点并求改正参数，找到两个已知坐标的控制点，测量并参数求解，K 值越接近1越好（1.0000X 或0.9999X ），然后顺便复测下控制点，误差通常小于2cm ，这样就可以开工了。
6、第二天工作时，重复以上过程。
三、注意事项1、数据导入手簙：A 、放样点表（.csv 文件格式）[mame N E Z]B 、控制点表（.csv 文件格式）[name N E Z ]C 、放样点导入到手簙中：（1）将excel 表格中的数据整理另存为放样点.csv 格式；导入手簿。
中海达RTK操作说明知识讲解
中海达R T K操作说明一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、 GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达基站设置图文教程
中海达基站设置图文教程RTK仪器架设操作流程1.手簿主程序的打开双击手簿桌面的“HI-RTK Road”、“HI-RTK.exe”,打开手簿程序。
2．新建项目：通常情况，每做一个工程都需要新建一个项目。
a．点击【项目】→【新建】→输入项目名→【√】b．点击左上角下拉菜单【坐标系统】设置坐标系统参数，（如下图）“坐标系”：选择国家，输入坐标系统名称，格式为“国家--xxxx”，源椭球一般为WGS-84，目标椭球和已知点一致，如果目标坐标为自定义坐标系，则可以不更改此项选择，设置为默认值：“北京-54”.“投影”：选择投影方法，输入投影参数。
（中国用户投影方法，一般选择“高斯自定义”，输入“中央子午线经度”，通常需要更改的只有中央子午线经度，中央子午线经度是指测区已知点的中央子午线；若自定义坐标系，则输入该测区的平均经度，经度误差一般要求小于30分。
地方经度可用GPS实时测出，手簿通过蓝牙先连上GPS，在【GPS】→【导航信息】中获得）。
“椭球转换”：无。
“平面转换”：无。
“高程拟合”：无。
“保存”：点击右上角的【保存】按钮，保存设置好的参数。
注：记得点击右上角的保存按钮，否则坐标系统参数设置无效。
3．GPS和基准站主机连接【GPS】→“左上角下拉菜单”→连接【GPS】,检查仪器型号、连接方式、端口、波特率，点击【连接】，点击【搜索】出现机号后，选择机号，点击【连接】,如果连接成功会在接收机信息窗口显示连接GPS的机号。
蓝牙连接注意事项：a．连接之前先在“配置”→“手簿选择”→选择手簿类型；（一般不要修改选择默认） b．手簿与GPS主机距离最好在10m内；c．选择串口连接时，周围30m内无第三个蓝牙设备开启（包括同类手簿、GPS主机都不能打开）；d．如果连接不上，请重新启动接收机，或手簿程序。
4.设置基准站a.点击左上角下拉菜单，点击【基准站设置】。
中海达RTK操作说明
一开关GPS主机1、按电源键1 秒，开机2、按电源键3 秒，关机二控制面板按键主机控制面板有按键两个：F 键（功能键）和电源键，指示灯3个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F （间隔＞, 小于1S）, 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“ UHF、“ GSM、“外挂”三种数据链模式选择。
3、按一次F键，进入“ UHF电台频道”设置。
有0〜9、A〜F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯（红色）：“常亮"（正常电压）内电池＞,外电＞11V “慢闪"（欠压）内电池w,外电w 11V “快闪”（指示电量）每分钟快闪1 ~4下指示电量2、卫星灯（绿色）：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）：绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM寸指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯：（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS 设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
手薄操作硬复位：Ctrl+Esc 同时按3秒自动重启。
中海达RTK简易操作流程
中海达RTK简易操作流程简易操作流程1、架设基准站、设置好GPS主机工作模式、开机。
2、翻开手簿软件、新建工程、设置坐标系统参数、连接基准站、设置好基准站参数，使基准站发射信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的数据，并到达固定解。
4、移动站到点上测量出窄带固定解状态下的点原始坐标。
5、根据点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、翻开坐标转换参数，那么RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过手薄传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大局部情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一：平面四参数转换+高程拟合法〔工程用户通用方法〕 1、架设基准站基准站可架设在点或未知点上〔注：如果需要使用求解好的转换参数，那么基准站位置最好和上次位置要一致，翻开上次新建好的工程，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，那么移动站可直接进行工作，不用重新求解转换参数〕基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰〔200米内没有微波站、雷达站、手机信号站等，50米内无高压线〕；c、在用电台作业时，位置比拟高，基准站到移动站之间最好无大型遮挡物，否那么差分传播距离迅速缩短；d、至少两个坐标点〔点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校点的正确性〕；e、不管基站架设在未知点上还是点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
中海达RTK操作说明
一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击 F (间隔>, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>, 外电>11V “慢闪”(欠压) 内电池≤，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、 GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
手薄操作硬复位：Ctrl+Esc同时按3秒自动重启。
给学生的中海达RTK求转换参数操作步骤
给学生的中海达RTK求转换参数操作步骤求转换参数操作步骤要求：1、必须至少知道两个已知点。
2、坐标系统可以为任意坐标系统。
基准站架设在非已知点上假设有一测区，现只知两个点的本地坐标。
其坐标椭球为“北京-54”椭球，坐标系为自定义坐标系，中央子午线为本测区中央子午线（114：00），两点施工坐标分别为：（单位：米）作业：在C点架设基站，在A、B点求转换参数（四参数），然后开始测量一、在C点（未知点）架设基站（一）、架好GPS连接好GPS，将GPS天线对中、整平（最好在C点做个临时点位标记，以便下次作业；若只测一次，则可以不做标记且不用对中、整平），打开GPS 主机电源。
（二）、手薄设置GPS作用：设置基站坐标、差分方式、电文格式和发射间隔1、运行手薄上的RTK程序等待系统初始化：“连接状态”处显示“基准站”如果连接状态显示：脱机态，则手薄与GPS没有连接好，显示：初始化，则手薄与GPS已连接好，但GPS还没有收到卫星。
2、使用菜单【文件】－【新建项目】注：“连接状态”处显示“基准站”才能进行该步操作3、在弹出的“选择新建项目的方式”对话框选择“向导”，回车。
4、在弹出的“输入新建项目名”对话框输入新建项目名，回车。
5、在弹出的“坐标系”对话框用左、右键选择坐标系，回车（例选择”北京-54”）6、在弹出的“设置投影参数”对话框设置中央子午线经度（度：分：秒），回车7、在弹出的“七参数”对话框不要启用七参数即“启用”前的方框不要打勾（用空格键“SP”控制），回车。
8、在弹出的“转换参数（四参数）”对话框不要启用四参数即“启用”前的方框不要打勾（用空格键“SP”控制），回车。
9、在弹出的“设置高程拟合模式”对话框选择“固定差改正”，回车。
10、在弹出的“设置平滑参数”对话框选择不启用平滑采集即“否”，回车。
11、在弹出的“请选择工作模式”对话框选择“基准站”，回车12、在弹出的“设置基准站”对话框中的“控制点”属性页（设置基准站坐标）注意：GPS主机要收到卫星5分钟才做该步操作（1）、在天线高（米）处输入天线高（2）、采集单点定位解来设为基站坐标（基站坐标必须用WGS-84坐标，或和该点的84坐标相差不大的坐标即现在用单点定位解来代替）A、“当前”按钮就是用来采集单点定位解的，按“ALT+C”键进入设置、采集单点定位解B、在弹出的“设置”对话框设置平滑数目即设置GPS采集单点定位解的次数，软件自动取其平均值作为单点定位解，回车C、在弹出的“添加已知点”对话框在“名称”里输入单点定位解的点名（例如：Base-C），在“类型”里选择”GPSBLH”，回车。
中海达RTK操作步骤培训
中海达RTK操作步骤培训一、系统组成二、系统设置1.基站接收机设置（1）将基站接收机连接到电源，并使用数据线连接到计算机（2）打开基站接收机的电源，通过计算机软件进行设置，包括设置观测参数、无线电参数、差分参数等。
（3）根据测量需求选择合适的观测星座和工作频率，确保系统在适应不同工作环境的情况下具有较高的灵活性。
（4）设置基站的位置参数，包括经纬度、高程等，以及设置与移动接收机之间的通信方式，如设置无线电频率和无线电工作模式。
2.移动接收机设置（1）将移动接收机连接到电源，并使用数据线连接到计算机。
（2）打开移动接收机的电源，通过计算机软件进行设置，包括设置观测参数、无线电参数、差分参数等。
（3）设置移动接收机的运行模式为RTK模式。
（4）设置RTK模式下的观测星座和工作频率，根据测量需求选择合适的参数。
（5）设置移动接收机的位置参数，包括经纬度、高程等。
三、差分数据收集1.基站数据收集（1）基站接收机通过计算机软件将接收到的星历和观测数据保存到内存卡或计算机硬盘中，以生成差分修正数据。
（2）根据测量需求选择差分数据的采集间隔，一般情况下可以设置为几秒钟至几分钟不等。
2.移动接收机数据收集（1）移动接收机通过计算机软件将接收到的星历和观测数据保存到内存卡或计算机硬盘中，并同时接收基站发送的差分修正数据。
（2）根据测量需求选择数据的采集间隔，一般情况下可以设置为几秒钟至几分钟不等。
四、数据处理1.基站数据处理（1）将基站接收机保存的观测数据和星历数据导入至计算机软件中。
（2）使用计算机软件对观测数据进行差分处理，生成差分修正数据。
2.移动接收机数据处理（1）将移动接收机保存的观测数据和星历数据导入至计算机软件中。
（2）使用计算机软件对观测数据进行相对定位计算，得到移动接收机的位置。
（3）通过接收基站发出的差分修正数据，对移动接收机的位置进行差分修正，得到高精度定位结果。
五、数据输出根据测量需求选择合适的数据输出方式，可以输出定位坐标、高程等信息。
中海达RTK操作说明
一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS 设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达RTK操作说明（自己改动版）
中海达RTK操作说明（自己改动版）一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF 电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS 移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
(完整版)中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带，中央子午线经度L=120度（此图为有七参数的情况下，坐标系统之间的转换）坐标系转换问题对于坐标系的转换，给很多GPS的使用者造成一些迷惑，尤其是对于刚刚接触的人，搞不明白到底是怎么一回事。
最新中海达RTK操作说明
一开关GPS主机11、按电源键1秒，开机22、按电源键3秒，关机3二控制面板按键4主机控制面板有按键两个：F键（功能键）和电源键，5指示灯３个，分别为电源、卫星、状态。
6控制面板功能键操作说明：71、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移8动站”、“静态”三种工作模式选择。
92、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三10种数据链模式选择。
113、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可12选。
134、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电14源灯指示电池电量。
15指示灯操作说明:161、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢17闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 18下指示电量192、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定203、状态灯（红绿双色灯）:21绿灯：（信号灯）22内置UHF移动站时指示电台信号强度23外挂UHF基准站时常灭24内置GSM时指示登陆（慢闪），连接上（常亮）25静态时发生错误（快闪）26其他状态常灭27红灯:（数据灯）28数据链收发数据指示（移动站只提示接收，基站只提示发射）29静态采集指示30三、开关机指示说明：31开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方32式的语音提示33关机长按电源键3S所有指示灯灭关机音乐34一、 GPS工作模式的设置35目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、36移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK 37使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内38置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移39动站设为内置GPRS移动站方式。
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评,下面以GIS+手簿道路版本为例,简要说明其操作流程;一、软件界面HI-RTK为九宫格菜单,每个菜单都对应一个大功能,界面简洁直观,容易上手,如图1图1其中1、2、3、5项为重点使用项目,基本涵盖了碎部测量和各种放样功能,版本增加了向导功能,该功能可以引导新手从新建项目开始到测量进行设置,由于其他版本并没有此项功能,因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程;二、使用流程1、新建项目点击“项目”图标,进入项目设置界面,如图2图2点击“新建”图标,进入输入界面,如图3图3版本默认了将当天日期作为新建项目名称,如果不想用,也可以自己输入要用的名称,界面上的“向上箭头”为大小写切换,“123”为数字字母切换,输入完毕后点击“√”,新建项目成功,点击“×”,返回九宫格菜单;如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面,界面显示为坐标系统名称,以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置,如图5图5首先设置椭球,源椭球为默认的“WGS84”,当地椭球则要视工程情况来定,我国一般使用的椭球有两种,一为“北京54”,一为“国家80”工程要求用哪个就选哪个,点击框后面的下拉小箭头选择;再设置投影,方法为：点击屏幕上“投影”,界面显示了“投影方法”以及一些投影参数,如图6图6工程一般常用高斯投影,高斯投影又分六度带、三度带、一点五度带等,选什么要视工程情况而定,工程需要三度带就选三度带,需要注意的是如果工程需要一点五度带则要选择“高斯自定义”,选择方法也是点击显示框右边的下拉小箭头选择,选择好投影方法后,我们要修改的是“中央子午线”,修改方法是双击中央子午线的值,再点击右上角“×”旁边的虚拟键盘按钮,调出小键盘修改,注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带,中央子午线经度L=120度此图为有七参数的情况下,坐标系统之间的转换坐标系转换问题对于坐标系的转换,给很多GPS的使用者造成一些迷惑,尤其是对于刚刚接触的人,搞不明白到底是怎么一回事;我对坐标系的转换问题,也是一知半解,对于没学过测量专业的人来说,各种参数的搞来搞去实在让人迷糊;在我有限的理解范围内,我想在这里简单介绍一下,主要是抛砖引玉,希望能引出更多的高手来指点迷津;我们常见的坐标转换问题,多数为WGS84转换成北京54或西安80坐标系;其中WGS84坐标系属于大地坐标,就是我们常说的经纬度坐标,而北京54或者西安80属于平面直角坐标;对于什么是大地坐标,什么是平面直角坐标,以及他们如何建立,我们可以另外讨论;这里不多罗嗦;那么,为什么要做这样的坐标转换呢因为GPS卫星星历是以WGS84坐标系为根据而建立的,我国目前应用的地形图却属于1954年北京坐标系或1980年国家大地坐标系；因为不同坐标系之间存在着平移和旋转关系WGS84坐标系与我国应用的坐标系之间的误差约为80,所以在我国应用GPS进行绝对定位必须进行坐标转换,转换后的绝对定位精度可由80提高到5-10米;简单的来说,就一句话,减小误差,提高精度;下面要说到的,才是我们要讨论的根本问题：如何在WGS84坐标系和北京54坐标系之间进行转换;说到坐标系转换,还要罗嗦两句,就是上面提到过的椭球模型;我们都知道,地球是一个近似的椭球体;因此为了研究方便,科学家们根据各自的理论建立了不同的椭球模型来模拟地球的形状;而且我们刚才讨论了半天的各种坐标系也是建立在这些椭球基准之上的;比如北京54坐标系采用的就是克拉索夫斯基椭球模型;而对应于 WGS84坐标系有一个WGS84椭球,其常数采用 IUGG第17届大会大地测量常数的推荐值;WGS84椭球两个最常用的几何常数：长半轴：6378137±2m；扁率：1：之所以说到半长轴和扁率倒数是因为要在不同的坐标系之间转换,就需要转换不同的椭球基准;这就需要两个很重要的转换参数dA、dF;dA的含义是两个椭球基准之间半长轴的差；dF的含义是两个椭球基准之间扁率倒数的差;在进行坐标转换时,这两个转换参数是固定的,这里,我们给出在进行84—〉54,84—〉80坐标转换时候的这两个参数如下：WGS84>北京54：DA:-108；DF:WGS84>西安80：DA: -3 ；DF: 0椭球的基准转换过来了,那么由于建立椭球的原点还是不一致的,还需要在dXdYdZ这三个空间平移参量,来将两个不同的椭球原点重合,这样一来才能使两个坐标系的椭球完全转换过来;而由于各地的地理位置不同,所以在各个地方的这三个坐标轴平移参量也是不同的,因此需要用当地的已知点来计算这三个参数;具体的计算方法是：第一步：搜集应用区域内GPS“B”级网三个以上网点WGS84坐标系B、L、H值及我国坐标系BJ54或西安80B、L、h、x值注意都是BL值,不同的椭球,同一点BL值也不相同;注：B、L、H分别为大地坐标系中的大地纬度、大地经度及大地高,h、x分别为大地坐标系中的高程及高程异常;各参数可以通过各省级测绘局或测绘院具有“A”级、“B”级网的单位获得;第二步：计算不同坐标系三维直角坐标值;红虚线部分计算公式如下：X=N+HcosBcosLY=N+HcosBsinLZ=N1-e2+HsinB不同坐标系对应椭球的有关常数详见下表：项目 WGS84坐标系 BJ54坐标系西安80坐标系Ae2注：X、Y、Z为大地坐标系中的三维直角坐标；A为大地坐标系对应椭球之长半轴；e2为大地坐标系对应椭球第一偏心率； N为该点的卯酉圈曲率半径,N=A/1-e2sin2B1/2；H=h+x,该处H为BJ54或西安80坐标系中的大地高第三步：求出DX,DY,DZ;即利用WGS84坐标系的X、Y、Z值,减去我国坐标系的对应值,得出实现坐标系统转换的三个参数;有了这三个参数可完成绿虚线部分应算出WGS84与北京和西安坐标系两套参数;将转换得到的三个公共点的北京54空间坐标X,Y,ZBJ54和WGS-84空间坐标X,Y,ZWGS84代入七参数模型中,求解七个参数;第四步：参数验证;参数计算之后必须对其进行验证;验证的方法是在应用区域内选择5个以上水准点进行实测,实测值与测绘部门提供的理论值对比,如果最大误差不大于15米,平均误差不大于10米,则计算出的参数可以使用,否则要重新计算或查找出现问题的原因;对了,还有一个很重要的事情,要在位置格式的地方,选择用户自定义方式,输入如下参数：中央经线：视当地经度确定；投影比例：1；东西偏差：500000；南北偏差：0在这里面中央经线的确定很重要,根据实际所在地不同而有所和差异;至于这些参数的实际意义么,还是另外开题写吧,那也是不少的内容呢;注高斯投影分带方式及中央子午线判断图8、9图8图9设置好投影参数后,将椭球转换、平面转换、高程拟合全设为无,如图10、11、12图10图11图12设置方法都是点击“转换模型”框右边的下拉小箭头进行选择,选择完后,点击界面“保存”按钮,再点击弹出窗口的“OK”,点击界面右上角“×”退出参数设置,回到九宫格界面3、连接GPSGIS+手簿和RTK主机使用蓝牙连接,并在连接后对RTK主机进行设置,操作流程如下:点击九宫格界面“”图标,进入接收机信息界面,图13图13版本连接GPS有两种操作,一为点击屏幕左上角“接收机信息”的按钮,在下拉菜单里选择“连接GPS”,二为直接点击屏幕右下的“连接GPS”按钮,现在在使用的版本中,只有版本有方法二,其余版本右下没有“连接GPS”按钮,操作后,即进入连接参数设置界面,如图14图14图14界面所显示的参数,即为连接GPS的默认参数,检查好参数没有问题了之后,点击屏幕右下角的“连接”按钮,进入蓝牙搜索界面,点击界面“搜索”按钮,直到屏幕上出现将要连接的RTK基站已经架好并已开机的机身码后,点击“停止”,再点选好要连的机身号,让蓝色选择条选到要连的机身号上,再点击“连接”,如图15图15连接上仪器后,画面跳回“接收机信息”界面,此时屏幕中“GPS未连接”的字样变成了连接上的RTK基站的机身号,此时,点击左上角“接收机信息”按钮,在下拉菜单里点选“设置基准站”,进入设置基准站界面,如图16图16我们看到,在界面左下角有“位置、数据链、其他”三个按钮,我们必须一样一样做出设置,首先设置“位置”,在“位置”界面,我们点击“平滑”按钮,画面跳入采集界面,如图17图17当屏幕右下角文字变成“开始”时,点击屏幕右上角的“√”按钮,此时画面跳回图16,从上到下依次为点名、天线、B、L、H,点名默认Base,我们也可修改成自己想要的,一般不必修改,天线默认斜高,可不用修改,BLH则是我们刚才点击平滑时采集的当前点的经纬度坐标,此时我们点击画面上的“数据链”按钮,进入数据链设置界面,如图18图18在图18的界面上,数据链的内容框右边也有一个下拉箭头,点击它就可以选择数据链的模式,有三种模式可选一为内置电台,二为内置网络,三为外部数据链,我们一般使用内置网络或是外部数据链,下面以使用外部数据链为例：点击数据链内容框边的下拉箭头,选择外部数据链;如果我们使用内置网络,如图19图19使用中海达网络前几项设置与图上一致,需要修改的是分组号和小组号,分组号为七位后三位不得大于255,小组号为三位,也不得大于255;设置号数据链后,点击“其他”按钮,进入其他设置界面,如图20图20其他设置时,差分模式选RTK,电文格式常见的有,,CMR等等,一般都可以任选其中一种,高度截止角10到15度之间可任选,设置好后点右下角的“确定”按钮,有弹出窗口显示设置成功,点击弹出窗口的“OK”当看见屏幕最上方的“单点”变成“已知点”,再看基站的收发灯正常闪烁一秒一闪,就表示基准站设置成功了,这时候点击界面的“×”,回到图13界面,点击左上角“接收机信息”,在下拉菜单里选“断开GPS”断开与基准站的蓝牙连接;设置移动站,用手簿连接移动站,连接方法与连接基准站一样,连接成功后,点击左上角的下拉菜单,选择设置移动站,进入移动站设置界面,如图21图21我们可以看到,在设移动站界面,有“数据链”和“其他”两项设置,前面我们说过,设置基准站时我们以外部数据链为例,如果基准站用了外部数据链,则说明使用电台作为数据链,所以移动站的数据链我们要把它设成内置电台,频道呢则设成与发射电台一致的频道;如果基站用内置网络,则移动站的数据链也要用内置网络,并且所有设置都要和基站一样;设好数据链后,点击“其他”按钮,进入“其他”设置界面,如图22图22电文格式我们要选择与基准站一致,高度截止角设在10到15度之间即可,发送GGA不用管,直接默认,设好后点击“确定”,当设置成功的对话框弹出后,点击弹出窗口的OK钮,再点击右上角的“×”,一直退至九宫格菜单;3、碎部测量点击九宫格菜单的“5.测量”图标,进入测量界面,如图23图23在测量界面的上方,我们看到的是解状态图22显示“单点”处、卫星状态图22显示00-00处、电池情况的图标,当我们前面的设置都正确,并且卫星条件可以进行测量时,图22中显示“单点”处应该显示为“固定”,表示解状态为RTK固定解,只有在固定解的状态下,我们才能进行测量工作, 要采集当前点,我们点击屏幕右侧的小红旗或者按F2,即可进入保存界面,如图24图24在本界面,我们可以编辑点名、天线高、注记等信息,编辑完成后点击“√”保存,画面返回测量界面,重复上述操作,即可进行下一个点的保存;4、求解四参数和高程拟合在我们使用RTK时,我们没有启用任何参数所得到的直角坐标往往是不准确的,所以我们还有一个很重要的步骤就是求解参数,参数有几种,工程上常用的一般就是四参数和高程拟合,求解四参数之前,我们必要的条件是：在测区至少要有两个以上的已知点;求解过程如下：首先是外业,用移动站在两个已知点上采集两个没有参数的坐标,其次就是内业的操作,流程如下：退出测量界面,在九宫格菜单中点击“3.参数”,进入参数界面,再点击左上角下拉菜单,选择“参数计算”,画面跳入参数计算界面,如图251、由于GPS所采用的坐标系为WGS-84坐标系,而在我们国家,实际工作中所使用都是BJ-54,国家-80,或地方坐标系,因此存在WGS-84和当地系统之间的转换问题;2、参数转换一般分为两种形式：平面坐标系之间的转换：四参数、校正参数椭球之间的转换：三参数,七参数图25点击“添加”,添加一组坐标,如图26图26界面中“源点”为我们未启用参数时采集回来的已知点坐标,“目标”为真正的已知点坐标,点击“源点”右边的,进入点列表,如图27图27点击点库框右边的下拉箭头,选“记录点”,点击点名框右边下拉箭头选出刚才测的已知点坐标,选好后点“√”如图28图28点击保存,画面跳回坐标点对界面,如图29图29同样的方法添加下一个点,如图30图30点击右下角“解算”,得到结算结果,如图31图31这时,我们可以参考计算结果,缩放值越接近1越好,一般要有或者以上才是合格的,旋转要看已知点的坐标系是什么,如果是标准的54或者80点,则旋转一般只会在几秒内,超过了就是不理想了,如果已知点是任意坐标系,旋转没有参考意义,平面残差小于,高程残差小于基本就可以了,计算结果合格后,我们点击“运用”,启用这个结果,画面跳入坐标系统界面,我们可以查看一下,之前都为“无”的“平面转换”和“高程拟合”是否已启用,如图32、33图32图33检查好后,点击“保存”,跳出对话框问是否覆盖,选是,提示保存成功后点击“×”退出到九宫格界面,再进入“5.测量”界面,即可开始工作,此时得到的坐标就是和已知点相同坐标系的我们需要的直角坐标;5、放样RTK的另一大功能就是方便快捷的放样,放样一般分为点放样和线放样,下面先讲点放样;点放样从架设基站直到求解完参数工作与碎部测量完全相同,完成以上步骤后,我们就可以输入放样点进行放样工作,首先,在测量界面点击左上角下拉菜单,选择“点放样”,进入放样模式,如图34图34点击左下角,进入放样点输入,如图35图35依次输入点名、X、Y、H,打钩,进入放样指示,如图36图36按照界面指示,找到放样点位置,再点击输入下一个放样点;如果事先已在放样点库输入放样点坐标,则可以点击进入列表调出放样点进行放样;如何在放样点库和控制点库输入坐标会在下面讲到;6、放样点库和控制点库的输入在测量界面点击左上角下拉菜单选择“放样点库”或“控制点库”即可进入点库,如图37、38图37图38在点库里点击添加点,如图39图39依次输入点名xyh,里程不用输,打钩即可,然后重复添加下一个,控制点也是同样在控制点库内添加;下面介绍一下线放样,同样,在测量界面点击左上角的下拉菜单,选择“线放样”,如图40图40进入到此界面,点击,选择线的类型,如图41图41以直线为例,点击“直线”按钮,进入直线编辑,如图42图42定义线段有两种,一为两点定线,一为一点加方位角,用两点,则定义起点和终点,我们可以手工输入,也可以点击进点库中选择,定义完成后打钩,用一个点的话,我们点击“一点+方位角”前面的小圆圈选择它,再定义起点和方位角,同样定义完成后打钩,进入放样指示,如图43图43如图,导航界面上的K2149+表示离线路起点有多远,Dist表示偏离线路两侧有多远,负为左偏,正为右偏;6、移动站连接CORS连接CORS,我们不需要自己架设基准站,只需要有移动站即可,移动站设置如下：首先用手簿连接移动站,在移动站设置里,我们要把数据链设成内置网络,然后要把CORS站的IP和端口设对,再设置CORS源节点、用户名、密码,以上这些参数都是要从CORS运营机构得到,下面以广西测绘局CORS为例,如图44、45图44图45设置完数据链,点击“其他”,设置差分电文等,如图46图46差分电文格式要选择与源节点一致,截止角10到15度,GGA前打钩,一般选1,设好后点确定,提示设置成功后,进入测量界面,出现固定解后即可求解参数并开始工作;。
中海达RTK操作说明
一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS 设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达RTK简易操作流程
简易操作流程以下只是软件的简易操作流程，详细使用步骤请参照详细说明。
此流程只是我们提供给的一种解决方案，在熟练使用本软件后，可以不依照此步骤操作。
在作业过程中，通常的使用方法为：1、架设基准站、设置好GPS主机工作模式（详细设置请参照：附录~V8/v9简易硬件操作）。
2、打开手簿软件、连接基准站、新建项目、设置坐标系统参数、设置好基准站参数，使基准站发射差分信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的差分数据，并达到窄带固定解。
4、移动站到测区已知点上测量出窄带固定解状态下的已知点原始坐标。
5、根据已知点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、打开坐标转换参数，则RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个已知点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过ActiveSync软件传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大部分情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据已知条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一：平面四参数转换+高程拟合法（工程用户通用方法）1、架设基准站基准站可架设在已知点或未知点上（注：如果需要使用求解好的转换参数，则基准站位置最好和上次位置要一致，打开上次新建好的项目，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，则移动站可直接进行工作，不用重新求解转换参数）基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；c、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短；d、至少两个已知坐标点（已知点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校已知点的正确性）；e、不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
中海达RTK简易操作流程
简易操作流程以下只是软件的简易操作流程，详细使用步骤请参照详细说明。
此流程只是我们提供给的一种解决方案，在熟练使用本软件后，可以不依照此步骤操作。
在作业过程中，通常的使用方法为：1、架设基准站、设置好GPS主机工作模式（详细设置请参照：附录~V8/v9简易硬件操作）。
2、打开手簿软件、连接基准站、新建项目、设置坐标系统参数、设置好基准站参数，使基准站发射差分信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的差分数据，并达到窄带固定解。
4、移动站到测区已知点上测量出窄带固定解状态下的已知点原始坐标。
5、根据已知点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、打开坐标转换参数，则RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个已知点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过ActiveSync软件传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大部分情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据已知条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一：平面四参数转换+高程拟合法（工程用户通用方法）1、架设基准站基准站可架设在已知点或未知点上（注：如果需要使用求解好的转换参数，则基准站位置最好和上次位置要一致，打开上次新建好的项目，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，则移动站可直接进行工作，不用重新求解转换参数）基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；c、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短；d、至少两个已知坐标点（已知点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校已知点的正确性）；e、不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
中海达V操作步骤
中海达V60操作步骤--其他G P S可参考一、GPS-RTK 定点测量特点：适用于工作量大（一天搞不定的），基站信号可以覆盖整个测区时采用，省去了重复对点的麻烦。
1、于合适位置做两个控制点，距离不用太远，一个用于架设基站（Y1），一个用做检验点(Y2)；2、新建项目，检查椭球转换、平面转换、高程拟合是否为无；3、于固定点架设仪器，整平对中，3次测量仪器高求平均值；4、基准站设置：输入仪器高，平滑，查看分组号、频道、高度角（10-15）、波特率、电文格式等；5、移动站设置：分组号、高度角、波特率、电文格式等要与基站一致，手簙出现固定解就ok 了。
6、对点并求改正参数，找到两个已知坐标的控制点，测量并参数求解，K 值越接近1越好（1.0000X 或0.9999X ），然后顺便复测下控制点，误差通常小于2cm ，这样就可以开工了。
收工前测量Y2的坐标并记录。
7、第二天测量时，在Y1点架设基站，量取仪器高；手簙连接基站输入新的仪器高（千万不要平滑），设置后测量检验点Y2，满足限差后即可工作，不用再次对点。
可以建立新项目，不过记得先把改正参数导出来，导入到新项目中。
二、GPS-RTK 任意点测量特点：适用于小区域测绘工作，省去了对中整平、量取仪器高等步骤。
1、于合适位置架设基站，无需对中整平，固定即可；2、新建项目，检查椭球转换、平面转换、高程拟合是否为无；3、基准站设置：平滑，查看分组号、频道、高度角（10-15）、波特率、电文格式等；4、移动站设置：分组号、高度角、波特率、电文格式等要与基站一致，手簙出现固定解即可。
5、对点并求改正参数，找到两个已知坐标的控制点，测量并参数求解，K 值越接近1越好（1.0000X 或0.9999X ），然后顺便复测下控制点，误差通常小于2cm ，这样就可以开工了。
6、第二天工作时，重复以上过程。
三、注意事项1、数据导入手簙：A 、放样点表（.csv 文件格式）[mame N E Z]B 、控制点表（.csv 文件格式）[name N E Z ]C 、放样点导入到手簙中：（1）将excel 表格中的数据整理另存为放样点.csv 格式；导入手簿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在手簿中打开Hi-Survey Road
连接基准站
连接移动站（断开基准站，连接移动站）
求转换参数（点校验阶段）
求转换参数（点校验阶段）
开始测量放样
谢谢！
WGS84与北京54椭球坐标系的转换即坐标 转换的具体过程：
1、（B、L）84——（X、Y、Z）84，空间大地坐标 到空间直角坐标的转换。 2、（X、Y、Z）84——（X、Y、Z）54，坐标基准的 转换。 3、（X、Y、Z）54——（B、L）54，空间直角坐标 到空间大地坐标的转换。 4、（B、L）54——（x、y）54， 高斯(Gauss)投 影正算。
RTK操作步骤
黔西南项目部：张颖
基本概念
一.坐标系统
（1）空间直角坐标系 X Y Z （2）空间大地坐标系 B L H （3）平面直角坐标系 x y h
二.GPS测量中常用的坐标系统
（1）WGS-84 坐标系(GPS采用的定位坐 标系） （2）1954 年北京坐标系 （3）1980 年西安大地坐标系
RTK作业前注意事项
3. GPS接收机操作注意事项：
熟读《中海达V60使用说明书》，了解接收机上 的按键功能以及接收机指示灯闪烁的含义；
RTK作业操作步骤
1. 2. 3. 4. 5.
打开项目 设置基准站 设置移动站建立电台联系 求转换参数 开始工作
中海达V60工程步骤
1-项目；2-设备；3-项目设置；4-测量
x x
500km
yA
A
XA
yA yB
A B
X
B
B
X
yB
B
X
A
0
y
0
y
RTK手簿中测量软件工作界面
四. 坐标转换
GPS的定位测量结果是基于 WGS-84系下某 参考点的坐标。 目前我们测量成果普遍使用的是以1954年 北京坐标系或是地方（任意|当地）独立坐标 系为基础的坐标数据。因此必须将WGS-84坐 标转换到BJ-54坐标系或地方(任意)独立坐标 系。
三. 参考椭球
我国当前的实用坐标系 1980西安坐标系 椭球的几何参数
b
a
长半径 a = 6378140m 短半径 b = 6356755.2882 m 扁 率 = 1 / 298.257
RTK手簿中测量软件工作界面
• 高斯平面直角坐标系
在投影面上，中央子午线和赤道的投影都是直 线，并且以中央子午线和赤道的交点O作为坐标原 点，以中央子午线的投影为纵坐标x轴，以赤道的 投影为横坐标y轴。
三. 参考椭球
GPS所采用的定位坐标系 WGS-84系 椭球几何参数
b
a
长半径 a = 6378137m 短半径 b = 6356752.310m 扁 率 =1/298.257223563
三. 参考椭球
我国当前的实用坐标系
1954北京坐标系 椭球几何参数
b
a
长半径 短半径 扁 率
a = 6378245m b =6356863.0188m = 1/298.3
坐标转换参数 三参数方法： 一个已知点 四参数方法： 需要两个已知点 七参数方法： 最少三个已知点
RTK手簿中测量软件工作界面
• 至此，WGS84与本地坐标的转换系统已经建 立完成
五. RTK作业步骤
RTK作业配置
基准站
流动站
RTK作业前注意事项
1. 作业之前注意事项： 搞清楚当地的中央子午线，当地椭球（北京54还是国家 80还是地方坐标系），投影方式（三度带还是自定义）-----设计施工图提供； 2. 基准站架设注意事项： 在15度高度截止角以上的空间部分应没有障碍物； 邻近不应有强电磁辐射源，比如电视发射塔、雷达天线、 高压电力线等，以免对RTK电信号造成干扰；不应在树林 下架设基准站； 基准站最好选在地势相对较高的地方以利于电台的作用距 离； 地面稳固，易于点的保存。
