spd浪涌保护器选型
如何选择高品质SPD浪涌保护器
如何选择高品质SPD浪涌保护器了解了SPD的原理和技术参数和选型方法，但是面对市场上形形色色的SPD品牌，相差无几的参数，该如何去筛选高品质的SPD呢？今天地凯科技就来给大家分析！作为一个SPD开发人员，谈一下我的看法。
前面提到，选择SPD时，有几个重要的参数：最大持续工作电压Uc放电能力（In、Imax、IimP等）电压保护水平Up对于大多数SPD而言，∪c.UP主要取决于其选择的元器件，而放电能力，则不仅仅取决于其选择的元器件，SPD的每一个部分，都需要能承受放电电流。
瞬间的大电流的破坏作用不容小觑，在大的电流冲击下，SPD内部的连接点、焊接点、电阻、TVS等都可能会爆裂。
所以对SPD 而言，放电能力是其核心性能。
当然，选择合理的元器件，也是研发工作中重要的一环，不过SPD常用的核心元器件GDT、MOV、TVS技术都比较成熟，因此在选择上一般也没什么困难，选择有市场知名度的厂家的元器件就好。
不少SPD从业人员、SPD用户认为，SPD没什么技术含量，只需选好元器件就可以了，这也是导致市场上SPD品牌众多、质量良莠不齐的原因之一。
曾经有SPD厂家送样到防雷测试机构做测试后，样品四分五裂。
而一些进口的SPD品牌，在GDT.MOV、TVS之外的金属放电间隙技术上具有垄断地位，其产品从技术参数上看，有明显优势，但价格不菲。
国产SPD品牌，可以说依旧是任重道远，也希望国产品牌能踏踏实实研究，攻克技术难关，而不要去炒作各种概念。
除放电能力之外，还应重点关注SPD产品自身的安全性能。
现以I1类实验（8∕20us）的电源SPD为例，谈一谈SPD的安全要求。
1 .地凯科技开关型电源SPD需要具备续流遮断能力。
前面在介绍GDT工频续流问题时，提到了开关型SPD和限压型SPD的概念。
开关型SPD由于工频续流的存在，一般只用于N-PE之间（正常情况下，N-PE之间没有电压差）。
如果开关型SPD要应用在线与零（地）之间，必须具备续流遮断能力。
spd选型
电源系统SPD装设的选用原则
如果电气设备由架空线供电，或由埋地电缆引入供电，应在电源线处装设SPD。
当有重要的电子设备安装于建筑物内时，应在电源进线处和电子设备供电处根据设备耐过压的能力装设多级SPD。
1、 SPD的标称放电电流参考值如下：
（1）LPZ0A区（表一）
2、信息系统电源线路雷电浪涌保护器标称放电电流的选择标准，可根据表三要求选型
电源线路浪涌保护器标称放电电流参数值（表三）
6、SPD应配有空气开关或熔断器，额定工作电流一般取SPD同流容量1/1000,同时比电源回路前一级的空气开关的额定电流小。
在实际工作中，第一级SPD前段配100A的空气开关或熔断器
7、为防止配电线由于雷电流引起的空开跳闸，SPD一般并联安装在各级配电柜（箱）空气开关的电源输入侧，二端子SPD的选择，应考虑其负载功率不能超过二端子，并留有一定的余量，
8、浪涌保护器连接导线应平直，其长度不宜大于0.5m,当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m,限压型浪涌保护器之间的线路长度小于5m时，在两极浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合能时，浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
9、配电线路各种设备耐冲击过电压额定值见（表六）。
SPD的选择原则方法
SPD的选择原则：首先划分建筑物内的雷电保护区，分为：LPZOA区、LPPB区、LPZl区及LPZn+l后续防雷区。
所有进入建筑物的外来导电物均在L—P20A或LP2PB与LPZl区交界处做等电位连接，并设置SPD，如有后续分区，一般也适用此原则。
然后，进行雷电流分流计算与雷击风险评估分级，并据此进行浪涌保护器的选择。
浪涌保护器从工作原理和性能上分为电压开关型、限压型和组合型。
(1)电压开关型SPD在无浪涌出现时为高阻抗，当浪涌电压达到一定值时突变为低阻抗，此类SPD通常采用放电间隙、充气放电管、闸流管和三端双向可控硅元件作为组件。
它的特点是放电能力强，但残压较高，通常为2—4kV，测试该器件一般采用10／350ps的模拟雷电：中击电流波形。
电压开关型SPD完全可以保护电气线路免遭雷电造成的涌流损害，特别适用于I级雷电过电压保护，所以，一般安装在建筑物LP20与LPZl区的交界处，可最大限度地消除电网后续电流，疏导10／350us的雷电冲击电流。
(2)限压型SPD在无浪涌出现时为高阻抗，随着浪涌电流和电压的增加，阻抗连续变小。
此类SPD通常采用压敏电阻、抑制二极管等作为组件，有时称这类SPD为钳制型SPD。
它的残压较低，测试该器件一般采用8／20us的模拟雷电：中击电流波形。
因其箝位电压水平比开关型SPD要低，故常用于II级或II级以下的雷电过电压和操作过电压保护。
它一般安装在雷电保护区建筑物内，疏导8／20us的雷电冲击电流，在过电压保护中具有逐级限制雷电过电压的功能。
(3)组合型SPD是由电压开关型组件和限压型组件组合而成，利用限压型组件对浪涌电压的反应速度非常快的特点，在一般雷电过电压的保护时，由它承受浪涌电流，其标称放电电流可达10—20kA；若遇到较大量级的雷电过电压，第一级由限压型组件组成的电路保险管自动断开，由第二级电压开关型组件进行雷电过电压保护。
作为组合型SPD，其电压型组件能随冲击电流容量一般>lOOkA。
浪涌保护器全面选型标准和方案
浪涌保护器全面选型标准和方案浪涌保护器，也叫做SPD（Surge Protective Device），是一种用于保护电力系统的设备，可以有效地保护电子设备免受突发电压冲击的损害。
本文将从浪涌保护器的工作原理、应用范围、分类以及选型等方面进行介绍。
浪涌保护器的工作原理是基于电压突变和电压浪涌的物理原理。
在电力系统中，当电压突然变化时，会产生短暂的过电压和过电流，这些过电压和过电流会对电子设备产生损害。
浪涌保护器的作用就是通过对这些过电压和过电流进行限制和分流，保护电子设备免受损害。
浪涌保护器的应用范围非常广泛，包括住宅、商业和工业领域。
在住宅领域，浪涌保护器通常用于保护家用电器和计算机设备，例如电视、电脑、空调等。
在商业和工业领域，浪涌保护器通常用于保护生产设备、通信设备和数据中心等设备。
浪涌保护器可以根据不同的应用场景和工作环境进行分类。
常见的分类方法包括电压等级、安装位置、工作原理等等。
按照电压等级来分类，浪涌保护器主要分为低压浪涌保护器和高压浪涌保护器两种。
按照安装位置来分类，浪涌保护器主要分为室外型和室内型两种。
按照工作原理来分类，浪涌保护器主要分为电压限制型、电流限制型和混合型三种。
这里推荐使用符合国标，CQC安全认证的地凯浪涌保护器系列产品，产品简介：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。
每组线路的防雷模块采用温控断路技术，有过流保护功能。
防雷模块劣化时自动脱扣，能避免火险。
防雷模块内设远程告警接口，便于远程监控。
这款电源电涌保护器是一种模块式电源电涌保护器(简称:SPD),安装于低压配电系统配电设备的前端，能防止雷击等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的性损坏或瞬间中断等危害。
产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB 18802.1-2011 《低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。
SPD选型参考资料
SPD选型参考资料随着电子产品的普及和进一步发展，人们对电子设备的要求越来越高。
而对于电子设备中SPD的选型，越来越成为人们关注的焦点。
本文将会为您提供一些SPD选型参考资料，以帮助您更好地了解和选择适合的SPD。
什么是SPD？SPD全称为Surge Protective Device，即浪涌保护器。
SPD是一种用于电力系统或通信系统中保护电气设备和电线电缆的设备，它能有效地保护电器设备免受电压浪涌、雷击和静电干扰等因素的损坏。
为了有效保护电气设备，选择适合的SPD显得十分重要。
下面是一些SPD选型参考资料，有助于为您选择适合的SPD。
SPD选型参考资料1. IEC标准IEC标准是一种被广泛应用于全球的技术性标准，该标准用于规范SPD。
IEC 标准对SPD的选型、测试、安装和保养都做了详细的规定，给用户提供了有力的支持和保障。
IEC标准主要分为以下几类：•IEC 61643-11: 低压设备浪涌保护器总则•IEC 61643-21: 低压设备浪涌保护器类型和开路电压试验•IEC 61643-22: 低压设备电缆进出口浪涌保护器•IEC 61643-311: 电信领域浪涌保护器2. UL认证UL认证是美国标准和认证公司UL公司的认证，也是世界著名的第三方安全认证机构。
UL认证的SPD能够保护您的设备免受电压浪涌和过电压的伤害，并且确保SPD满足质量和安全标准。
3. 产品手册各SPD厂商的产品手册也是选择SPD时必不可少的参考资料。
通常，SPD产品手册中会包含以下内容：•SPD产品的型号、规格和工作原理•SPD的技术参数和性能指标•SPD的选型指导和安装建议•SPD的应用案例和使用注意事项通过阅读产品手册，您可以更深入地了解不同品牌的SPD产品，有助于为您的选择提供更为准确的参考。
4. 专业咨询对于一些特殊场合或特殊的电气设备，选择SPD的过程会更为复杂。
此时，最好咨询一些专业的机构，如电力公司或电气工程师，以获得更为准确和专业的SPD 选型参考资料。

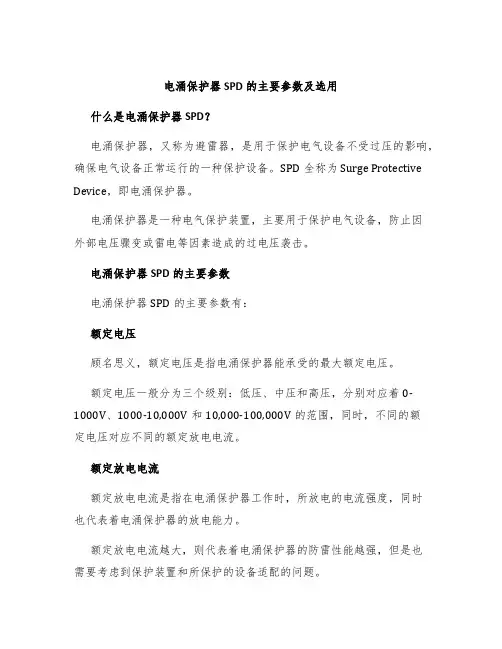

电涌保护器SPD的主要参数及选用
电涌保护器SPD的主要参数及选用什么是电涌保护器SPD？电涌保护器，又称为避雷器，是用于保护电气设备不受过压的影响，确保电气设备正常运行的一种保护设备。
SPD全称为Surge Protective Device，即电涌保护器。
电涌保护器是一种电气保护装置，主要用于保护电气设备，防止因外部电压骤变或雷电等因素造成的过电压袭击。
电涌保护器SPD的主要参数电涌保护器SPD的主要参数有：额定电压顾名思义，额定电压是指电涌保护器能承受的最大额定电压。
额定电压一般分为三个级别：低压、中压和高压，分别对应着0-1000V、1000-10,000V和10,000-100,000V的范围，同时，不同的额定电压对应不同的额定放电电流。
额定放电电流额定放电电流是指在电涌保护器工作时，所放电的电流强度，同时也代表着电涌保护器的放电能力。
额定放电电流越大，则代表着电涌保护器的防雷性能越强，但是也需要考虑到保护装置和所保护的设备适配的问题。
保护模式保护模式是指电涌保护器用来保护的设备类型，常用的保护模式包括电缆入口保护、电缆出口保护、数据线输入输出保护等等。
在购买电涌保护器时，需要选择与所保护设备类型相匹配的电涌保护器。
容性容性是指电涌保护器的额定容量，常用的单位为nF或μF。
通过增加容性，可以使电涌保护器具备更强的防护能力，能抵御更强的雷电电流。
但是需要注意，过大的容性可能会影响到设备的正常运行，同时也可能降低电涌保护器的额定电流。
如何选用电涌保护器SPD？在选用电涌保护器SPD时，需要根据实际情况进行选择，一般需要考虑以下几点：设备类型不同的设备类型对应不同的保护模式，需要根据所要保护的设备类型来选择相应的电涌保护器。
需要保护的电压需要根据所要保护的电压范围来选择电涌保护器的额定电压。
需要保护的电流需要根据所要保护的电气设备的额定电流来选择电涌保护器的额定放电电流。
工作环境在选用电涌保护器时，需要考虑到设备的工作环境，如温度、湿度、海拔等因素。
什么是SP电涌保护器？如何选择电涌保护器SPD
什么是S P D电涌保护器浪涌（Surge），又称电涌，突波，是指瞬间超出稳定值的峰值，包括浪涌电压和浪涌电流。
供电系统的浪涌主要来自两方面的原因：1.外部（雷电原因）2.内部（电气设备造成的过电压，往往是毫秒级；）由于瞬时的电压和电流极大，极有可能对用电设备和电缆造成危害。
SPD是Surge Protective Device的缩写，中文名称为“电涌保护器”，是一种限制瞬态过电压和泄放电涌电流，从而保护电气或电子设备的器件。
SPD一般是与被保护的设备并联，当产生过压时，可以起到分流和限压的效果，防止过大的电流与电压对设备产生损害。
市场上常见的称谓还有“电涌防护器”、“浪涌保护器”、“防雷栅”、“防雷器”、“避雷器”、“过电压保护器”、“电流放电器”、“突波抑制器”等。
根据所保护的对象不同，SPD主要分为：信号SPD,电源SPD, 数据网络SPD等。
电涌保护器（SPD）都有哪些类型？怎么选？SPD的分类常规而言，SPD一般分为两类：信号SPD：产品需符合GB/T 18802.21 / IEC 61643.21《低压电涌保护器?第21部分:?电信和信号网络的电涌保护器(SPD)—性能要求和试验方法》标准要求。
电源SPD：产品需符合GB 18802.1 / IEC 61643.1《低压电涌保护器(SPD)?第1部分:?低压配电系统的电涌保护器?性能要求和试验方法》标准。
针对电源SPD的细分类还有开关型SPD和限压型SPD。
开关型SPD指的是采用气体放电管（GDT）、火花间隙等开关型元器件的SPD；限压型SPD采用压敏电阻（MOV）等限压型元器件的SPD按照SPD的使用的场合，除了信号SPD，电源SPD之外，还可以分为现场安装型SPD，本安型SPD，视频SPD，网络SPD等。
适合选用信号SPD标称供电电压为24VDC的两线制、三线制、四线制的4mA~20mA信号仪表，回路直流电源线属于信号供电，应为信号仪表类型，不属于直流电源类，应按信号仪表配备信号SPD。
浪涌保护器SPD的选择与配合
1. 背景SPD在低压配电中的应用是非常广泛的，同时对低压测控装置的冲击耐压值是直接相关的，因此对 SPD的原理，选择与配合原则进行分析，对理解测控装置的冲击耐压要求很有必要，同时SPD因为存在失效的可能性，因此这也是电力运维的一部分。
2. 防雷分区其定义见下表， 这里需要注意的是装置的天线如果装在室外就属于LPZ0B。
装置做浮地系统不利于防雷击安全。
3.SPD的类型和指标SPD的类型分为下面3类：电压开关型：通流能力强，比较适用于LPZ0A，LPZ0B与LPZ1区交界处的雷电浪涌保护。
电压限制型：电压限制水平比电压开关型低，因此适用于LPZ0B与LPZ1以上的区。
复合型：综合以上两种的特点。
SPD的主要参数如下：最大持续工作电压Uc：允许施加于SPD两端的最大电压的有效值，Uc的最小值按照下面确定，注意Uc越大的，限制电压Up也会越大。
限制电压Up：表征SPD限制接线端子间电压的性能参数，对于电压开关型指的是规定陡度下的最大放电电压，对于电压限制型是指在规定电流波形下的最大残压，这个应该从电压的优先级列表中选择，优先级列表电压为2.5kV，2kV，1.8kV，1.5kV，1.2kV，1.0kV。
SPD 残压指的是当流过放电电流时电涌保护器指定端的峰值电压，也可以叫做雷电放电电流通过防雷设备时，其端子间呈现的电压，在不同电流作用下出现的最大残压值为电涌保护器的限制电压；电压保护水平为制造厂家规定的参数，此参数应大于电涌保护器的限制电压。
SPD的特点：（1）SPD是有泄露电流的，一般为微安级别。
（2）SPD有配合的波形，10/350μs波是模拟直击雷的波形，波形能量大； 8/20μs波是模拟雷电感应和雷电传导的波形。
电压开关型SPD主要泄放的是10/350μs电流波，限压型SPD主要泄放的是8/20μs电流波，因此安装在0区和1区交界处的SPD，应该选择10/350μs的。
4.SPD的配合和选择(1) 保护和测控装置过电压等级相关等级请看GB14598.3的下表，其中过电压类别I是指采取了特别措施，将冲击电压限制要额定冲击电压以下。
浪涌保护器（SPD）如何选型？其实并不难，读懂这篇文章足矣！
浪涌保护器（SPD）如何选型？其实并不难，读懂这篇文章足
矣！
（1）电涌保护器的功能是什么？哪些情况下需要使用电涌保护器？
（2）过电压分为几种类型？是否都可以采用电涌保护器来保护？
（3）什么是操作过电压？产生操作过电压的原因是什么？
（4）防雷分为哪些区域？SPD可在什么范围内进行保护？
高层住宅防雷方案
（5）什么叫做雷暴日？
（6）电涌保护器中的一级测试、二级测试是如何界定的，电涌保护器可以承受多少次In和Imax电流的冲击？
（7）8/20微秒标准电流波形和1.2/50微秒标准电压波形是什么意思？
（8）In、Imax、Un、Us.max、Up、Uc、Uchoe的含义是什么？
（9）最大冲击电流（冲击放电电流）Iimp和最大放电电流Imax 的区别是什么？
（10）新增加的电涌保护器术语有哪些？
（11）电涌保护器的选择配合原则是什么？
（12）选择电涌保护器要遵循哪些步骤？
（13）电涌保护器SPD中3P、3P+N与4P如何应用？
（14）对间隙型电涌保护器的安装位置有什么特别要求？
（15）电涌保护器安装引线截面的选取？
电涌保护器的连接导线最小截面积图表
（16）电涌保护器的上口进线端为什么要配一断路器？该断路器应如何选型？
后备断路器选择表
（17）客户选择熔断器和断路器作为浪涌保护器的后备保护有哪些区别？
（18）浪涌保护器的后备断路器应该怎样选型？。
浪涌保护器(SPD)的选择与使用
住宅配电系统中的浪涌保护需求
由于住宅配电系统可能受到雷电、开关操作等引 起的浪涌影响，因此需要安装浪涌保护器来保护 电器设备和人身安全。
SPD的选型与配置
根据住宅配电系统的规模和需求，选择合适的浪 涌保护器型号和配置方式，如多级保护、模块化 设计等。
效果分析
安装浪涌保护器后，可以有效降低电器设备损坏 的风险，提高供电可靠性，同时保障居民的人身 安全。
安装固定
将SPD固定在指定位置，确保其稳 定、牢固，并按照接地要求连接接 地线。
使用与维护
定期检查
定期检查SPD的工作状态，查看是否有异常现象，如变色、发热 等。
清洁保养
定期清理SPD表面灰尘，保持其良好的散热性能。
更换周期
根据使用环境和频率，确定合理的更换周期，确保SPD始终处于良 好工作状态。
效果分析结论
根据实际应用案例的效果评估，可以得出浪涌保护器在各个领域中都具有显著的保护效果和实 际应用价值，能够有效降低因浪涌引起的设备损坏和故障风险。
THANKS
感谢观看
01 测试电源
提供稳定的电源，用于测 试SPD的性能。
03 浪涌发生器
用于模拟雷电和电气过载
等浪涌现象，对SPD进行
测试。
02 示波器
用于观测和记录SPD的响
应和动作波形。
04 万用表
用于测量SPD的电气参数，
如导通电阻、漏电流等。
05
SPD的应用案例与效果分析
应用案例一：住宅配电系统
1 2 3
验收流程与要求
检查产品合格证和认证标识
确保SPD符合相关标准和规定，具有有效 的认证标识。
检查安装指南和注意事项
确认SPD的安装指南和注意事项，确保正 确安装和使用。
SPD的分类及参数选择
智能大楼设备配置中有计算机中心机房、 消防监控、音响、程控交换等机房及机要 设备等很多机房。
除了需要在大楼总电源处加装电源避雷器。 按照标准要求，还必须在0区、1区、2区 分别加装避雷器。
在各设备前端分别要加装电源避雷器,以 最大限度地抑制雷电感应的能量。
信号系统所有出户线路都应视为雷电引入 通道，都应加装信号避雷器。
注： 放电电流是衡量电源避雷器泄放雷电流能 力的指标，应根据当地雷电强度、被保护设备重 要性选择SPD的放电电流。
主要技术指标
3、限制电压 ---UP
定义：施加规定波形（8/20μs）、幅值（标称放电 电流）和次数（同一极性5次）的冲击时，在SPD端子 间测得的电压峰值的最大值。
在选用SPD时应兼顾限制电压和最大 持续运行电压，限制电压是SPD对设备保 护的有效性指标，而最大持续运行电压与 SPD本身工作可靠性相关。
磁干扰。 7）、保险丝中断产生10/1000us（通常在300—1000A）
电磁干扰。 8）、空调器的开启产生10/1000us（通常在300—1000A）
电磁干扰
其实静电感应、电磁感应主要是通过供电 线路破坏设备的，因此对计算机信息系统 的防雷保护首先是合理地加装电源避雷器， 其次是加装信号线路和天馈线避雷器。
SPD的分类及参数选择
前言
现代防雷技术是多学科、多行业 相互合作、协调、配合，通过外部防 雷和内部防雷及综合布线等措施来最 大限度地减小这种雷击灾害的系统工 程技术 。
综合防雷系统
外部防雷措施
内部防雷措施
接
安
（
闪 器
针 网 带 线
引 下 线
屏 蔽
接 地 装 置
共 用 接
屏 蔽
浪涌保护器(SPD)的选型-文档资料
8> 天馈SPD 13
1.1.1开关型电源防雷器 ------MG-50B
产品特点：
◆主材采用多层石墨间隙和高耐 热的特氟纶隔环 ◆无漏流、无续流，可安装在电 表前端 ◆无需额外加装电路熔断保护装 置 ◆泄放能量大 ◆使用寿命长
14
15
1.1.3 参数对比
16
1.2.1复合型电源防雷器
----MGBC-30
• 产品特点：
• ◆主材采用多层放电管，用 压敏点火，通流容量大，输 出残压低
• ◆解决B级、C级之间安装空 间达不到规范要求的问题， 适合小机房、基站等
• ◆并联安装，无工作瓶颈
17
1.2.2 MGBC-30 技术参数
它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其 两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相 当于多个半导体 P-N的串并联。压敏电阻的特点是非线性特性好 （I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄 漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通 流容量），对瞬时过电压响应时间快（～10-8s），无续流。 压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时， 流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过 它的电流激增，相当于阀门打开。利用这一功能，可以抑制电路中经 常出现的异常过电压，保护电路免受过电压的损害。
18
1.2.3 德国DEHN同类产品
---CSP100
19
1.3.1 限压型电源防雷器
-----B级（M-100\M-80)
产品特点：
配电箱中浪涌保护器（SPD）选用的9大原则，做电气设计都用得到
配电箱中浪涌保护器（SPD）选用的9大原则，做电气设计都用得到配电箱中浪涌保护器的选用原则:1、SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc，并且大于根据接地类型得出的电网最高运行电压Usmax，即Usmax<Up<Uchoc,若线路无屏蔽，尚应计入线路感应电压，Uchoc宜按其值的80%考虑；2、SPD与被保护设备两端引线应尽可能短，控制在0.5m以内;3、如果进线端SPD的Up加上其两端引线的感应电压以及反射波效应与距其较远处的被保护设备的冲击耐受电压相比过高，则需在此设备处加装第二级SPD，其标称放电电流In不宜小于8/20μs 3kA；当进线端SPD距被保护设备不大于10m时，若该SPD的Up加上其两端引线的感应电压小于设备的Uchoc的80%，一般情况在该设备处可不装SPD；4、当按上述第3点要求装的SPD之间设有配电盘时，若第一级SPD的Up加上其两端引线的感应电压保护不了该配电盘内的设备，应在该配电盘内安装第二级SPD，其标称放电电流In不宜小于8/20μs 5kA；5、当在线路上多处安装SPD时，电压开关型SPD与限压型SPD 之间的线路长度不宜小于10m，限压型SPD之间的线路长度不宜小于5m。
例如：被保护设备与配电中心距离较近，在线路敷设上可特意多绕一些导线;6、当进线端的SPD与被保护设备之间的距离大于30m时，应在离被保护设备尽可能近的地方安装另一个SPD，通流容量可为8kA;7、选择SPD时应注意保证不会因工频过压而烧毁SPD，因SPD 是防瞬态过电压(μs级)，工频过电压是暂态过电压(ms级)，工频过电压的能量是瞬态过电压能量的几百倍，因此，应注意选择较高工频工作电压的SPD;8、SPD的保护：每级SPD都应设保护，可采用断路器或熔断器进行保护，保护器的断流容量均大于该处最大短路电流;9、此外，选用SPD时还应注意：响应时间尽可能快；使用寿命的长短、价格因素、可维护性要好、通流容量的大小、耐湿性能等方面。
浪涌保护器（SPD）的设计要点和选型原则
浪涌保护器（SPD）的设计要点和选型原则当前随着科技发展，电子产品种类越来越多，应用领域也越来越广广泛。
但是这些电子产品耐冲击电压水平一般都低于低压配电装置。
因此它们很容易受到电压波动-即浪涌电压-的损害，所谓浪涌又称瞬态过电压，是在电路中出现的一种瞬时的电压波动，在电路中通常可以持续约百万分之一秒，比如在雷电天气中，雷电脉冲可能会在电路中产生电压波动。
220V电路系统中会产生持续瞬间可达到5000或10000V的电压波动，也就是浪涌或者瞬态过电压。
我国的雷电区较多，而雷电又作为在线路中产生浪涌电压的一个重要因素，因此加强在低压配电系统中的防雷电保护就显得十分必要。
浪涌保护器既过电压保护器，工作原理是当电力线、信号传输线出现瞬时过电压时，浪涌保护器就会将过电压泄流来将电压限制在设备所能承受的电压范围内，从而保护设备不受电压冲击。
浪涌保护器在正常情况时，处于高电阻状态，不发生漏流；当电路中出现过电压时，浪涌保护器就会在极短时间内被触发，将过电压的能量漏流，保护设备；过电压消失后，浪涌保护器恢复高阻状态，完全不会影响电源的正常供电。
一、浪涌保护器的设计（1）SPD设计的不足目前，SPD的设计还存在很多不足的地方,在实际的施工中造成了很多问题,甚至造成工程延期,具体如下:1）对设计的描述太过简单,意思表达不清晰,安装要求也不够具体,施工时容易造成很多的不确定性,可能会使要被保护的电子设备受到破坏或经济损失。
2）浪涌保护器的设计不够灵活，有时甚至直接套用固定的防雷施工图，没有根据配电系统的接地制式进行针对性的设计，可能会导致SPD在具体接线安装时出现错误。
3）在配电系统图中，SPD的设计参数不够完整，如电压保护水平UP、是否防爆、最大运行电压Uc等重要参数未设计或部分设计，又或者部分参数不准确，造成浪涌保护器实际运行中出现故障或对电子设备的损坏。
4）设计说明书不详细。
一般地，要有针对SPD设计进行详细说明的设计说明书，如建设项目概况、设计的依据、是否包含有电子信息系统、SPD设计的防护等级等。
浪涌保护器选型
浪涌保护器（SPD）的选择
一、SPD作用
（1）电力系统无电时：SPD对其所应用的系统工作无明显影响；
（2）电力系统出现电涌时：SPD呈现低电阻，电涌电流通过SPD泄漏，把电压限制到其保护水平，电涌可能引起工频续流用过SPD;
（3）电力系统出现电涌后：SPD在电涌及任何可能出现的工频续流熄灭后，恢复到高阻状态；
（4）当电涌大于设计最大吸收能力和发电电流时，SPD可能失效或损坏。
SPD的失效模式分为开路模式和短路模式；
（5）在开路模式下，被保护系统不再被保护，因为失效的SPD对系统影响很小，所以不易被发现。
为保证下一个电涌到来之前，更换失效的SPD，就需要有一个指示；
（6）在短路模式下，失效的SPD严重影响系统，系统中短路电流失效的SPD，短路电流导通时能使能量过度释放，可能引起火灾，故使用短路失效模式的SPD 需配备一个合适的断路器或熔断器。
一、SPD的选型
1.1类别的选择
表1-1 SPD类别选择原则
1.2规格的选择
表1-2 SPD规格选择原则
二、SPD前熔断器或断路器选型
表2-1 SPD前断路器或熔断器选择。
spd浪涌保护器选型
深圳市安普迅通信技术有限公司是专业的spd浪涌保护器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、ASspd浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。
交流电源spd浪涌保护器交流电源spd浪涌保护器适用范围·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱；·用于低压( 220/380V AC)工业电网和民用电网；·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。
命名规则AM系列交流电源spd浪涌保护器的型号命名规则产品性能参数及特点性能特点·通流容量大，残压低，响应时间快；·漏电流及变化率小；·采用最新热脱离技术，彻底避免火灾；·采用特殊冲击熔片，具有高可靠性；·自带远程告警干接点，便于远程监控；·具有工作故障指示，遥信告警功能；·采用温控保护电路，内置热保护，短路故障自动脱离装置；· 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用；·采用标准模块化设计，安装简单，维护方便；·核心元件采用国际知名品牌，性能优异，工作稳定可靠；·可以实现凯文接线；结构严谨，安装方便，维护简单；·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。
主要技术参数交流电源spd浪涌保护器产品原理图及尺寸图直流电源spd浪涌保护器直流电源spd浪涌保护器适用范围AM*-*型直流电源spd浪涌保护器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。
广泛用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。
