混合动力汽车动力系统综述
丰田hybrid系统的详细介绍
丰⽥hybrid系统的详细介绍1 特点2 低油耗3 低油耗:⼯作原理4 ⼯作原理8 Prius普锐斯9 Highlander 混合动⼒车低油耗10 Camry混合动⼒车的燃油效率11 低尾⽓排放12 低尾⽓排放:⼯作原理13 Prius普锐斯低尾⽓排放14 Highlander 混合动⼒车低尾⽓排放15 Camry混合动⼒车低排放16 加速17 加速:⼯作原理18 驱动辅助的⼯作原理19 电动机TRC20 爬坡动⼒辅助21 坡道启动控制22 强劲加速的⼯作原理23 扭矩分配系统控制24 Prius 普锐斯的加速25 Highlander混合动⼒车的加速26 Camry混合动⼒车的加速27 超群的静谧性28 静谧性:⼯作原理29 EV驱动模式30 Prius普锐斯的静谧性技术31 Highlander 混合动⼒车的静谧性技术32 Camry混合动⼒车的静谧性技术33 技术34 技术:综述35 混联式混合动⼒36 HV（镍氢）蓄电池37 ⾼输出功率电动机38 再⽣制动39 动⼒控制单元40 汽油发动机41 动⼒分离装置42 发电机43 电⼦控制系统44 Highlander 混合动⼒车 HV（镍氢）蓄电池45 后电动机46 减速机47 Camry混合动⼒车的电池48 Camry混合动⼒车的电动马达49 Camry混合动⼒车的发动机50 串联式混合动⼒系统51 并联式混合动⼒系统52 混合动⼒车:联合国定义53 系统阵容54 开发56 TOYOTA油电混合动⼒系统开发的历史57 主要的TOYOTA油电混合动⼒车开发历史59 TOYOTA油电混合动⼒系统核⼼技术开发的历史62 混合动⼒车的开发历史63 混合动⼒车开发的前景64 混合动⼒车的电⼒65 家⽤电器的电源66 概念车简介67 概念车CS&S68 概念车 Future Truck Concept69 概念车 MTRC70 实践71 丰⽥的汽车⽣产⽅式72 TOYOTA油电混合动⼒系统的⽣产⼯序 (⾃动化＜Jidoka＞)73 TOYOTA油电混合动⼒系统的⽣产⼯序 (准时化⽣产⽅式 Just-in-Time)74 混合动⼒车的累积销售数量75 引进混合动⼒车的国家特点低油耗、低尾⽓排放量、良好的加速、运⾏安静的传动系统TOYOTA油电混合动⼒系统是综合了电动机和发动机两⼤动⼒优点的新⼀代动⼒系统。
电动汽车文献综述
混合动力电动汽车整车控制文献综述摘要:混合动力电动汽车是指以蓄电池与辅助动力单元共同作为动力源的汽车。
由于混合动力电动汽车在节能和降低排放污染方面的明显优势,因而受到很大的重视,研制开发和产业化的进程相当快。
目前混合动力电动汽车主要有两种混合驱动结构：串联式和并联式.本文结合文献对这两种混合动力系统结构和特点进行了分析，并重点对并联式进行了分析介绍。
最后分析了混合动力电动汽车未来的发展前景。
关键词:混合电动汽车，控制策略,关键技术1.引言［1］节能和环保是汽车技术发展的主要方向之一。
目前世界上大多数大汽车公司，都充分利用内燃机汽车的先进技术和电动机的无污染特性,将他们共同组成混合动力电动汽车，发展一种“超低油耗，超低污染”的车辆，作为内燃机汽车向电动汽车发展的过渡产品.美国的PNGV (Partnership for a New Generation of Vehicles)、欧洲的“The Car of Tomorrow ”计划、日本的“Advanced Clean Energy Vehicle Project”以及我国的“清洁汽车行动”都正是基于HEV而制定的战略计划.而在HEV关键技术中,整车控制策略占据着核心灵魂位置，因此，科学深入研究混合动力汽车的整车控制策略显得必然重要.通过对混合电动汽车的控制理论及技术现状作了系统分析，可以看到HEV控制策略研究关键技术和发展方向。
2。
混合动力电动汽车2.1 混合动力结构分析现代电动汽车一般可以分为三类：纯电动汽车，混合动力汽车，燃料电池电动汽车。
混合电动汽车（Hybrid Electrical Vehicle，简称HEV）是指同时装备两种动力来源-—热动力源（由传统的汽油机或者柴油机产生）与电动力源（电池与电动机）的汽车。
通过合理复合动力系统，灵活调控整车功率流向，使发动机保持在综合性能最佳的区域工作,从而降低油耗与排放。
混合动力电动汽车是整个电动汽车的重要过渡型产品。
混合动力汽车综述
混合动力汽车综述——介绍了混合动力汽车的概念、发展状况及其关键技术●混合动力汽车简介混合动力电动汽车(HEV)是指有两种或两种以上的储能器，能源或转换器作为驱动能源，其中至少有一种能提供电能的车辆。
它综合了传统发动机驱动与电力驱动系统的优点它能提供与目前发动机汽车几乎同等的性能，而燃油经济性有很大的改善，大大降低排放水平甚至达到了零排放，它保留了传统汽车动力性优点的同时，还可以满足高效和超低排放的新要求，并且易于改进，已成为国内外汽车领域的一大研究热点。
根据其驱动系统的配置和组合方式不同，可分为串联式、并联式和混联式三种组合方式[1]。
目前所开发出来的混合动力电动汽车以串联式和并联式为主，这两种方式的技术难度较低。
串联式混合动力电动汽车完全依靠电动机提供动力，发动机、发电机和电动机的功率都很大；而且对电池的要求较高，电池的体积、重量、成本相对较高，价格性能比较低。
并联式混合动力电动汽车主要依赖于发动机提供动力，电池仅是串联式的1／3，而且能量传递损失较小，但是排放污染最大，发动机的燃烧效率不高。
●混合动力汽车国内外发展概况国内外普遍认为混合动力电动汽车结合了燃油汽车和纯电动汽车的优点，设计灵活，易于满足未来排放标准和节能目标。
因此，日本、美国、欧洲各大汽车公司和相关的研究机构都开展了有关混合动力汽车的研究，并且在世界范围内由点向面地扩展，发展相当迅速。
发达国家的许多研究成果己走出了实验室，并开始进入市场。
丰田汽车公司是目前走在最前沿的汽车公司，也是世界上最早开始进行混合动汽车研究的汽车公司之一。
丰田于1997年推出的Prius，目前在海内外的销量己数万辆，成为全球最早实现量产也是销量最大的混合动力汽车。
2001年6月丰田又Estima投放市场，其后分别推出Crown皇冠轻度HEV，新式面包车天尊THS-C等同车型的HEV。
除丰田外，本田是世界上第二家在美国市场销售混合电动汽车的外国制造商。
其J-VX混合动力概念跑车是本田公司早期的HEV款式。
丰田-普锐斯混合动力车系统研究
摘要普锐斯Prius于1997年10月底问世，是世界上最早实现批量生产的混合动力汽车。
在人们日益关注环保的今天，普锐斯Prius因革命性地降低了车辆燃耗和尾气排放，其划时代之意义与先进性得到了全世界的高度评价。
2005年12月15日正式我国上市的新款普锐斯Prius，是第二代普锐斯Prius，它装备了新一代丰田混合动力系统THS II这是在上一代丰田混合动力系统THS的基础上，以能够同时提高环保性能和动力性能的“Hybrid Synergy Drive （混合动力同步驾驶）”为概念开发的。
THS II通过提升电源系统的电压使马达功率提高到原来的1.5倍，并通过控制系统的改进解决了一系列的技术难题，从而使发动机动力与马达动力的协同增效作用得到极大程度的发挥。
新款普锐斯Prius除了拥有新一代丰田混合动力系统THS II 特有的“平滑而强劲的动力性能”和“世界顶级的环保性能”外，还拥有前卫的造型、舒适的操控性能、以及电子排档、带湿度感应器的电动变频自动空调等引人注目的卓越功能和先进装备。
动力系统构成通过提升电源系统电压来提高马达输出功率，同时控制系统进行了大幅度的改进。
自主开发总成所构成的全息系统，带来车辆行驶性能的飞跃。
主要新开发总成THS II的主要总成全部由丰田汽车公司自主开发。
通过对电源系统、马达、发电机、电池组等的革新，全面提升了系统性能。
系统构成包括：两个动力源（采用高膨胀比循环的高效汽油发动机和输出功率提升至1.5倍的永磁式交流同步电动机）及其驱动马达、发电机、内置动力分离装置的混合动力用变速箱、混合动力用高性能镍氢电池组、动力控制总成。
与人们所熟悉的将汽油发动机作为动力提供装置的普通汽车不同，普锐斯Prius的动力有两部分组成，除了发动机外还多出了电动机（永磁式同步交流电动机）和混合动力车专用蓄电池（密封镍氢电池），这样蓄电池的电力也可以为车辆提供部分动力，达到节省燃油的目的。
在普锐斯Prius的整个行驶过程中到底是用发动机还是用马达来驱动汽车是要根据车辆的行驶状态来决定的，发动机只有在普通行驶和全面加速的两个阶段中运转，消耗燃料，而在减速制动阶段由车轮来驱动马达将车辆制动能量转换成电能并进行回收将被再次利用。
毕业论文浅析混合动力汽车系统的结构与原理
题目: 浅析混合动力汽车系统的结构与原理学院: 工学院**: ***专业: 汽车服务工程学号：*************: ***提交日期: 2013年5月24日原创性声明本人郑重声明：本人所呈交的论文是在指导教师的指导下独立进行研究所取得的成果。
学位论文中凡是引用他人已经发表或未经发表的成果、数据、观点等均已明确注明出处。
除文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的科研成果。
本声明的法律责任由本人承担。
论文作者签名：郭永强2013年5月24日论文指导教师签名：逯玉林摘要全球能源及环境问题日益突出，一方面传统的燃油发动机车辆所排放的废气对空气造成严重污染；另一方面石油资源作为不可再生能源日益紧缺。
地球上的石油资源总有一天会枯竭，若没有新能源或代替能源，到那时汽车将寸步难行，为此替代燃油发动机汽车已经成为现代汽车研发方向的重点，例如氢能源汽车、燃料电池汽车等。
但以目前的条件和实用性来看，适应社会发展需求的只有混合动力汽车（Hybrid Electric Vehicle,简称HEV）。
混合动力汽车（也称复合动力汽车，Hybrid Power Automobile）是指车上装有两个以上动力源：蓄电池、燃料电池、太阳能电池、内燃机的发电机组。
当前复合动力汽车一般是指内燃机车发电机，再加上蓄电池的汽车。
混合动力汽车的诞生给人类带来了很多好处，不仅减少了石油消耗，而且环境问题也得以改善，由于混合动力汽车在节能和降低排放污染方面的明显优势，因而受到很大的重视，研制开发和产业化的进程相当快。
本文重点阐述了混合动力汽车的结构性能特点、工作原理，并分析介绍了混合动力汽车的控制策略、其优缺点、技术难题。
关键词：混合动力汽车，结构，原理，控制策略ABSTRACTThe global energy and environmental issues have become increasingly prominent, waste gas emitted from a traditional fuel engine vehicle of the serious pollution of the air; on the other hand, oil as a non-renewable energy shortage. The oil resources on earth will be exhausted one day, if there is no new energy and alternative energy, then the car will can't do anything, this alternative fuel engine automobile has become the focus of modern automobile development direction, such as hydrogen energy, fuel cell vehicles. But in the present conditions and practical, to meet the needs of social development only hybrid electric vehicle (Hybrid Electric Vehicle, referred to as HEV). Hybrid electric vehicle (also known as hybrid car, Hybrid Power Automobile) refers to the vehicles equipped with more than two sources of power: power unit battery, fuel cell, solar battery, internal combustion engine. The composite power automobile generally refers to diesel generator, plus battery cars. The birth of hybrid cars have brought many benefits to human beings, not only to reduce the oil consumption, and environmental issues will also be improved, because hybrid vehicles to reduce pollution emissions has obvious advantage in energy saving and, thus greatly attention, research and development and industrialization process quite quickly. This paper describes the working principle, structure and performance characteristics of the hybrid electric vehicle, and analyses the control strategy of hybrid electric vehicle, the advantages and disadvantages, technical problemsKeywords: H ybrid electric vehicle, structure, principle, control strategy目录1 绪论 (1)2 混合动力汽车的简介与分类 (2)2.1 混合动力汽车的简介 (2)2.2 混合动力汽车系统的分类 (2)3 混合动力汽车的结构与原理 (7)3.1 混合动力汽车的节能机理 (7)3.2 串联式混合动力汽车（SHEV） (7)3.3 并联式混合动力汽车（PHEV） (8)3.4 混联式混合动力汽车（PSHE） (10)4 混合动力汽车的策略 (11)4.1 混合动力系统的控制策略 (11)4.2 混合动力能量管理策略 (11)5 混合动力汽车优缺点分析及技术难点 (13)5.1 串联式混合动力汽车的优却点分析 (13)5.2 并联式混合动力汽车的优缺点分析 (13)5.3 混联式混合动力汽车的优缺点分析 (13)5.4 混合动力汽车的关键技术 (14)结语 (16)参考文献 (17)1 绪论随着全球能源短缺，环境问题的日益突显，开发利用新能源无疑是长久发展的出路之一。

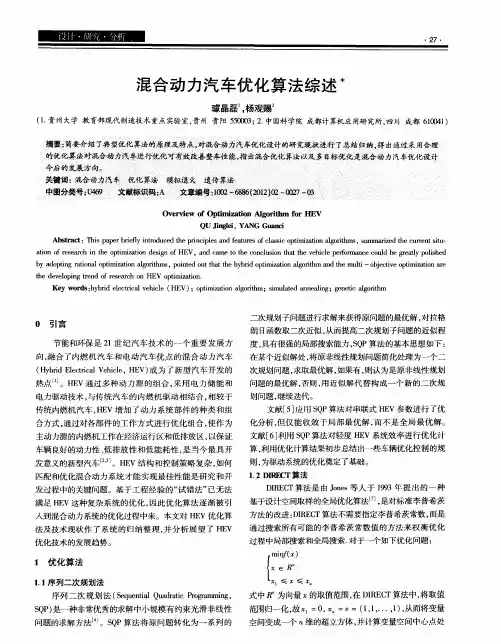

混合动力汽车优化算法综述
１ 优 化 算法
１１ 列 二次 规划 法 ．序
序列二次规 划法 （ｅｕｎ ａ Ｑ ａｒ ｉ Ｐｏｒ ｍｎ ， Ｓｑｅｔ ｌ ｕｄ ｔ ｒ ａ ｉ ｉ ａｃ ｇ ｍ ｇ
Ｓ Ｐ 是一种非常优秀的求解中小规模有约束光滑非线性 Ｑ）
问题 的求解 方 法 。Ｓ Ｐ算 法 将原 问题 转 化 为 一 系列 的 Ｑ
本元件 ， 是一个多输入单输 出的非线性元件， 其输入输 出
关系 可描述 为 ：
量变化 ， 有效降低燃油消耗。 １６遗传算法 ．
ｆ ＝∑ 一 ， ０
Ｊ＝１
遗传算法 （ ｅｅｃＡｇｒｈ Ｇ 是 由密执安大学 Ｇ ｎｔ ｌ ｉ ｍ， Ａ） ｉ ｏｔ
Ｈ ｌｎ 提出的一种随机搜索与优化算法， ｏａｄ ｌ 其基本思想是
置 （ ｂ ｓ） 然 后 通 过 比 ｇｅｔ ，
文献［１采用 自适应模拟退火算法， Ｈ Ｖ驱动系 １］ 对 Ｅ 统关键元件及系统参数进行优化匹配， 仿真结果表明， 优 化后 Ｈ Ｖ的燃油经济性和动力性能均优于相应 的传统车 Ｅ 辆 。文献 ［２ 利用模拟退火算法较强的局部搜索能力 ， １］ 将
对并联 式 Ｐｕ —ｎＨ Ｖ在不 同电能消 耗续 驶 里程下 的能 ｌ ｉ Ｅ ｇ 量管理 策 略进行 了优 化 设 计研 究 ， 果 表 明 ： 结 利用 优 化 设
计得到的能量管理策略有效改善了整车燃油经济性。
１３模拟 退火算 法 ．
管理控制器 ， 该控制器的性能优于普通能量管理控制器， 可进一步降低 Ｈ Ｖ的油耗。 Ｅ
文献『４ 通过试验采集合理样本训练对焦 回归型神 １］ 经网络 ， 建立基于神经网络的控制策略。该控制策略响应 速度快 ， 通用性好 ， 并可 以提高 Ｈ Ｖ的燃油经济性。文献 Ｅ ［５ 结合人工神经网络 自主学习功能， １］ 建立模糊神经 网络 控制策略 ， 该策略比普通逻辑控制更加有利于燃油经济性 的提高 ， 并在一定程度上改善 了排放性能。文献 ［６ 设计 １］
混合动力汽车
作业混合动力汽车的类型特点关键零部件的选型(发动机电机电池)动力匹配原理及能量掌握策略混合动力汽车类型从能量流到混合动力系统输出轴的流经路线，可将混合动力汽车分为串联式、并联式、混联式和复合联接式四种。
1.串联式(SHEV)驱动系统的典型结构与基本组成部件如下所示，主要由发动机、发电机和电动机组成，原动机一般为高效内燃机。
发动机直接驱动发电机发电，电能通过掌握器输送到电池或电动机，由电动机通过变速机构驱动汽车。
电池在发动机输出和电动机需求功率间起到调峰调谷的作用。
为了满意汽车在起动、加速时的大功率需求，在串联式结构中还有加超级电容等功率密度较大的蓄能装置，在制动能量回收时也起到快速回收能量的作用。
9E动力率-1M回爆功率图表1串联式2.并联式(PHEV)的布置如下所示，其特点是动力系有两种动力源一一发动机和电动机。
当汽车加速、爬坡时，电动机和发动机能够同时向传动系供应动力; 一旦汽车车速达到巡航速度，汽车将仅仅依靠发动机维持该速度。
并联式ΠEV能设置成用发动机在高速大路行驶模式，加速时由电动机供应额外动力。
图表2并联式3.混联式(SPHEV)如下所示，这种布置形式包含了串联式和并联式的特点，即功率流既可以象串联式流淌，乂可象并联式流淌。
它的动力系统包括发动机、发电机和电动机。
依据助力装置不同，它又可分为发动机为主和电机为主两种。
在发动机为主形式中，发动机作为主动力源，电机为帮助动力源，日产公司(Nissan)Tino属于这种状况。
在电机为主形式中，发动机作为帮助动力源，电机为主动力源，Toyota Prius HEV就属于这种状况。
这种结构的优点是掌握敏捷便利，缺点是结构相对简单。
驱动功率回皴功率图表3混联式4.复合联接式（CHEV）的布置形式的混合动力汽车结构相对简单，主要消失在双轴驱动的HEV中。
在这种联结形式中，HEV前轴和后轴之间没有传动轴连接，它们分别由动力部件驱动，从而实现四轮驱动，如图卜5所示，。
浅析并联式混合动力汽车的工作原理
浅析并联式混合动力汽车的工作原理【浅析并联式混合动力汽车的工作原理】引言：并联式混合动力汽车作为一种新兴的动力系统，将内燃机和电动机相结合，结合了传统汽车的动力优势和电动汽车的环保特点。
本文将深入探讨并联式混合动力汽车的工作原理，包括功率分配、能量转换和工作模式等方面，以帮助读者更好地理解这一领域的技术。
一、功率分配系统1. 传统汽车动力系统传统汽车的动力系统主要由发动机、传动系统和驱动轮组成。
发动机将化学能转化为机械能，通过传动系统传递到驱动轮上，从而推动汽车运动。
2. 混合动力汽车的功率分配系统混合动力汽车的功率分配系统相比传统汽车动力系统更加复杂。
它不仅包含了发动机和传动系统，还引入了电动机和电池作为辅助动力源。
功率分配系统的核心是电动机控制器，它根据驾驶员的需求和车辆状态来分配发动机和电动机的功率输出。
二、能量转换系统1. 内燃机的能量转换内燃机将化学能转化为热能和机械能。
燃油在燃烧过程中释放出热能，同时引起活塞运动，将热能转化为机械能。
机械能通过传动系统传递到驱动轮，推动汽车运动。
2. 电动机的能量转换电动机将电能转化为机械能。
电池提供直流电能，经过电动机控制器调节后，电能被转化为旋转磁场，从而推动电动机运动。
电动机通过传动系统和驱动轮将机械能传递到车轮上。
三、工作模式1. 纯电动模式在纯电动模式下，汽车只由电动机提供动力，内燃机处于关闭状态。
电动机通过电池提供的电能驱动汽车行驶。
这种模式下，汽车具有零排放和零污染的特点，但续航里程有限。
2. 混合模式在混合模式下，汽车既可以由内燃机提供动力，也可以由电动机提供动力。
内燃机主要用于发电，为电池充电，同时也可以直接带动车辆行驶。
电动机在需要加速或需要额外动力时提供辅助动力。
这种模式下，汽车兼具了内燃机的长续航里程和电动机的环保特点。
四、观点和理解并联式混合动力汽车作为一种新型动力系统，在提高燃油利用率和减少尾气排放方面具有巨大的潜力。
通过合理分配和转换内燃机和电动机的功率，可以在不同行驶状态下实现最优效能。
混合动力汽车概述课件
工作流程
在并联式混合动力系统中，内燃 机和电动机都直接连接到车辆的 驱动轴上。在车辆行驶时，内燃 机和电动机都可以为驱动轴提供 动力。这种系统的优点是可以根 据需要使用内燃机或电动机。
特点
并联式混合动力系统的内燃机和 电动机之间有机械连接，因此它 们不能独立地运行。这种系统的 优点是电池组不需要大量的空间 ，并且其重量也较小。
帕萨特混合动力汽车 的技术特点
该车采用了并联式混合动力系统，主 要由发动机、电动机、电池等组成。 在城市行驶时，车辆主要依靠电动机 进行驱动，减少燃油消耗；而在高速 行驶时，发动机则起到主要的驱动作 用。此外，帕萨特混合动力汽车还具 有能量回收系统，可以将制动能量转 化为电能储存。
帕萨特混合动力汽车 的市场前景
CHAPTER 02
混合动力汽车的基本构造
发动机系统
发动机的类型
包括汽油发动机、柴油发动机和混动发动机等。
发动机的性能参数
如排量、功率、扭矩等。
发动机的运转模式
包括正常模式、节能模式和运动模式等。
电池系统
电池的类型
包括镍氢电池、锂离子电池和铅酸电池等。
电池的能量密度
衡量电池储存能量的能力。
电池的管理系统
由于电动机的介入，混合动力汽车可以在低速时实现更强的动力输出， 改善加速性能。
03
使用成本降低
内燃机的介入可以减少电动机的使用频率和时间，从而降低维护成本。
混合动力汽车的历史与发展
历史
混合动力汽车最早于20世纪90年代初开始研发，经过几十年的发展，技术逐渐成 熟并得到广泛应用。
发展方向
随着环保意识的增强和技术的不断进步，混合动力汽车将逐渐成为未来汽车市场 的重要发展方向之一。未来，混合动力汽车将更加注重能效和环保性能的提升， 同时拓展应用领域，如城市公交、物流运输、出租车等。
混合动力汽车动力系统设计与分析
混合动力汽车动力系统设计与分析混合动力汽车是在传统燃油汽车的基础上加入了电动机和电池系统的一种新型汽车。
它通过电力和燃油两种动力形式的相互配合，既能满足传统汽车的高功率需求，又能在低功率运行时提供更高的燃油经济性和环境友好性。
一、混合动力汽车的基本原理混合动力汽车的动力系统由燃油发动机、电动机、电池和控制器组成。
燃油发动机主要负责高功率运行，电动机则用于低功率运行和辅助发动机。
电池提供电动机所需的能量，同时在制动过程中通过回收能量将一部分动能转化为电能储存起来。
燃油发动机和电动机可以分别独立工作，也可以同时工作以提供更高的动力输出。
在低速行驶或启动时，电动机通过电池供电，并且燃油发动机处于关闭状态。
当速度提高或需要更大动力输出时，燃油发动机启动并提供额外的动力支持。
同时，电动机可以通过回收制动能量继续为电池充电，以便在下一次需要时提供动力。
二、混合动力汽车的动力系统设计混合动力汽车的动力系统设计主要包括燃油发动机的选择、电池和电动机的规格确定以及控制系统的设计。
1. 燃油发动机的选择选择适合的燃油发动机对于混合动力汽车的性能和燃油经济性至关重要。
发动机的功率输出和燃油消耗直接影响到整车的性能和燃油经济性。
一般来说，高效的燃油发动机对于提高车辆的续航里程和减少尾气排放有着重要作用。
2. 电池和电动机规格的确定电池和电动机是混合动力汽车的核心组成部分。
电池的容量和电动机的功率直接决定了车辆的纯电动续航里程和动力输出能力。
因此，在设计过程中，需要根据车辆的使用场景和性能要求来确定电池和电动机的规格。
3. 控制系统的设计混合动力汽车的控制系统设计是整个动力系统设计的关键。
控制系统需要实时监测车辆的工况和动力需求，并根据情况对发动机和电动机进行合理的控制。
在加速、制动和行驶模式转换等过程中，控制系统需要协调各个部件的工作，以实现最佳的能源效率和使用经济性。
三、混合动力汽车动力系统的分析混合动力汽车动力系统的分析主要包括对系统效率、燃油经济性和排放性能的评估。
浅析比亚迪秦的混合动力系统 字
毕业设计（论文）( 2019届)题目：浅析比亚迪秦的混合动力系统所属二级学院：机电与汽车工程学院班级：汽修1611学生姓名：计晓飞学号： 2016055113同组成员：指导教师：王中磊摘要随着时代的进展，汽车成为了当今世界必不可少的生活用品。
现在，几乎家家户户都有汽车，这使我们之间的距离越来越小，出行更为便利。
然而伴随着汽车的日益增多，石油的供应日益短缺，环境污染也日益加重，这就使得人们不得不开创出新的动力技术。
现如今，基于电能就能支持正常行驶的电动汽车，由于具备节能及其环保等多样化优势，受到诸多消费者的广泛青睐。
在本篇论文中，着重针对比亚迪秦汽车所涉及到的混合动力技术基本原理及其在当前时期的实际应用现状，进行了更深层次的细致阐述。
与此同时，详细分析了比亚迪秦汽车在目前亟待解决的根本问题，并提出了建设性的改进方案。
关键词：秦混合动力动力系统节能AbstractWith the development of the times, cars have become an indispensable daily necessities in the world today. Nowadays, almost every household has a car, which makes the distance between us smaller and smaller, and it is more convenient to travel. However, with the increasing number of cars, the shortage of oil supply and the increasing environmental pollution have made people have to create new power technologies. Nowadays, electric vehicles that can support normal driving based on electric energy are widely favored by many consumers because of their diverse advantages such as energy saving and environmental protection. In this paper, we focus on the basic principles of hybrid technology involved in BYD Qin and its practical application in the current period, and elaborated in more detail. At the same time, it analyzes in detail the fundamental problems that BYD Qin Automobile needs to solve at present, and proposes a constructive improvement plan.Key words：Qin Hybrid Power Power System energy conservation目录前言 (4)1 新能源汽车 (5)1.1新能源汽车 (5)1.1.1新能源汽车的概念 (5)1.1.2新能源汽车的种类 (5)1.1.3新能源汽车发展背景、类型与特点 (5)2 比亚迪秦动力系统 (7)2.1“秦”的特点简介 (7)2.2概况 (7)2.3发展历程 (8)2.3.1 F3DM绕开丰田专利 (8)2.3.2变速箱问题解决电机合二为一秦问世 (9)2.3.3 “秦”的性能指标 (9)2.4“秦”的特点 (10)2.5“秦”的前景 (10)3 原理及工作模式 (11)3.1短途用电与长途混动 (11)3.2节能模式 (11)3.3 DMⅡ代技术快省绿兼备 (11)4 比亚迪秦面临的问题 (12)4.1 “秦”的优势与机会 (12)4.2 “秦”的劣势与威胁 (12)5 发展新能源汽车的重要意义 (14)5.1发展新能源汽车是缓解石油问题的重要措施 (14)5.2发展新能源汽车是降低环境污染的有效途径 (14)5.3发展新能源汽车是汽车工业发展的必经之路 (14)6 结语 (15)6.1展望 (15)6.2智能化配置 (15)7致谢 (16)参考文献 (17)前言随着生活水平的提高，汽车逐渐成为了大家的代步工具。
混合动力轻型客车动力系统设计与分析
混合动力轻型客车动力系统设计与分析混合动力轻型客车动力系统设计与分析摘要：随着汽车行业的快速发展，低碳环保已经成为汽车发展的大趋势。
混合动力车型以其高效、经济、低排放等特点成为新时代的主流车型。
本文以一款混合动力轻型客车为载体，针对其动力系统进行了设计与分析，旨在探讨混合动力汽车动力系统的可行性及应用前景。
关键词：混合动力，轻型客车，动力系统，设计，分析1. 混合动力技术的产生和发展混合动力技术是汽车动力技术的一大创新，它是纯电动汽车和传统汽油车的结合体，具有高效、环保等优点。
混合动力技术从20世纪80年代开始出现，经过多年的发展，已经成为汽车行业的热门技术。
2. 轻型客车混合动力动力系统设计对于轻型客车而言，混合动力技术的应用相对较为容易。
本文以混合动力轻型客车为研究对象，设计了其动力系统，包括发动机、电动机、电池等关键部件。
具体方案如下：（1）发动机：选择一款燃油经济性好、动力输出稳定的发动机，采用可变气门技术、缸内直喷等技术，使其在燃烧效率和动力输出上具有优势。
（2）电动机：采用无刷电机，输出功率为30kW，峰值转矩为300N·m。
电机由电池供电，在启停、低速行驶等条件下发挥动力补充作用，能够提高燃油利用率并降低排放。
（3）电池：采用锂离子电池，能量密度高、充电速度快、寿命长等优点，能够保证车辆的续航能力。
电池安装在车辆下部，重心低、安全性高。
（4）控制系统：采用电脑控制系统，实现发动机和电动机的协同工作，能够通过充电和耗能的方式调整电池的状态，优化车辆能量流和效率，提高整车的综合性能。
3. 系统特点和优势以上系统方案具有如下特点和优势：（1）可实现燃油经济性和环保性的双重优化，能够降低车辆的油耗和排放。
（2）能够实现动力补充和能量回收，提高车辆的综合性能和经济性。
（3）电池寿命长、安全性高，能够有效保障车辆的续航能力。
4. 实验分析和数据验证本文对所设计的混合动力轻型客车进行了实验分析和数据验证。
并联式混合动力汽车结构原理
并联式混合动力汽车结构原理1、并联式混合动力汽车结构并联式混合动力汽车的驱动系统由发动机、电动/发电机或驱动电动机两大动力总成组成。
发动机、电动/发电机或驱动电动机采用并联的方式组成驱动系统。
并联式混合动力系统结构如下图所示：▲并联式混合动力系统结构它主要由发动机、电动/发电机（以下称电机）和蓄电池等部件组成。
并联式混合动力汽车系统有多种组合形式，可以根据使用要求选用。
并联式混合动力系统采用发动机和电机两套独立的驱动系统驱动车轮。
发动机和电机通常通过不同的离合器来驱动车轮，可以采用发动机单独驱动、电机单独驱动或发动机和电机混合驱动三种工作模式。
当发动机提供的功率大于车辆所需驱动功率或车辆制动时，电机工作于发电机状态，给蓄电池充电。
发动机和电机的功率可互相叠加，发动机功率和电机功率约为汽车所需最大驱动功率的0.5～1倍。
因此，可采用小功率发动机与电机，使整个动力系统的装配尺寸、质量都较小，造价也更低，续驶里程也可比串联式混合动力汽车长一些，其性能更趋近于内燃机汽车。
并联式混合动力驱动系统通常应用在小型混合动力汽车上。
2、并联式混合动力汽车结构原理并联式驱动系统的动力流程如下图所示：▲并联式混合动力汽车动力流程发动机和电机通过某种变速装置同时与驱动桥直接连接。
电机可用来平衡发动机所受的载荷，使其能在高效率区工作，因为通常发动机工作在满负荷（中等转速）下燃油经济性最好。
在较小的路面载荷下工作时，内燃机汽车的发动机燃油经济性较差，而并联式混合动力汽车的发动机此时可关闭，只用电机来驱动，或增加发动机的负荷使电机作为发电机，给蓄电池充电（即一边驱动汽车，一边充电）。
并联式混合动力汽车在稳定高速行驶状态下，其发动机具有较高的效率，因此它在高速公路上行驶时具有较好的燃油经济性。
并联式驱动系统有两条能量传输路线，可同时使用电机和发动机作为动力源来驱动汽车，这种设计方式可使其以纯电动或低排放状态运行，但是此时不能提供全部动力。
混动汽车动力控制系统
辅助充电计
• 牵引电机逆变器的运行状态可通过组合仪表 中的辅助充电计进行查看。
• HCPM 通过 CAN 通信将辅助充电信号发送至 组合仪表。组合仪表在接收到信号后激活 辅助充电显示屏并显示牵引电机的状态。
混合动力控制系统电路图1
混合动力控制系统电路图2
混合动力控制系统电路图3
二、制动系统合作控制
系统说明
系统说明 • 凭借再生制动，牵引电机在减速期间充当交流发电机，
来自车轮的减速能量转换为电能用于对锂离子充电。 再生制动控制 • 如果在驾驶期间踩下制动踏板，ABS 执行器和电气单元
( 控制单元 ) 通过 CAN 通信将制动力和合作再生可用扭 矩信号发送至 HPCM。 HPCM 根据这些信号计算再生制动
和锂离子蓄电池的状态。
当发动机冷却且锂离子电池电量低时，为了预热发动机或对锂子 电池充电，使离合器 1 啮合并使用牵引电子输出起动发动机。
注: • 即使发动机预热或锂离子电池充满电后，发动机在某些情况下由
于其他原因可能没法起动。 • 在极低温度下，可使用起动机电机起动发动机。
不同模式的控制：发动机启动
的范围内选择所需车速。 • HPCM 控制发动机和牵引电机输出并调节车速使其与设
定车速匹配。此外，HPCM 向组合仪表发送ASCD 状态信 号，信息显示屏显示工作状态。 • 如果 ASCD 控制期间检测到非标准状态， ASCD 控制将自 动取消。
CANCEL 的操作
CANCEL 的操作 • 当存在下面任一条件时，巡航操作都会被取消。 • 按下 CANCEL 开关 • 按下 ASCD 主开关 ( 设定车速被清除 ) • 同时按下两个以上的 ASCD 方向盘开关 ( 将清除
ቤተ መጻሕፍቲ ባይዱ机逆变器 ( 牵引电机 ) 和 DC/DC 转换器。 冷却风扇控制 HPCM 通过 CAN 通信根据 ECM 的请求信号和高压冷却液温
国内外混合动力技术盘点及深度解析
国内外混合动力技术盘点及深度解析动力总成的电气化产品表现：一方面是基于现有传统发动机动力总成，把电动机安装到动力传输线路的合适位置，构成混合动力实现动力总成的总体效率提高以及排放的减少。
这种混合动力从自动变速器角度称之为附加式（Add-On）混合动力系统，其结构比较复杂，适合小批量混合动力或者高端汽车。
另外一方面，随着混合动力及电动汽车的规模加大，开发全新的专用混合动力变速器（DHT- Dedicated HybridTransmission）以及纯电驱动系统成为一个趋势，这主要表现为两个方向：（1）电动机与自动变速器集成为一个统一功能系统，与发动机结合形成混合动力系统。
在产量规模达到一定程度时，减少变速器挡数，在节油的同时，可以实现系统的成本及空间的优化。
（2）电动汽车的变速器，由于电动机的输出特性，电动车驱动系统一般只要单级或者双级变速即可，机械结构大大简化，但当单机转速很高时，NVH要做很好的优化；另外要提高集成度，实现模块化产品。
本次针对专用混合动力变速器（DHT）做重点分析。
混合动力系统综述混合动力系统是指在传统发动机动力总成中增加电力驱动的电动机作为补充。
目前根据电动机的位置混合动力系统相应分为P1、P2、P3、P4混合动力拓扑结构（配置），图1显示了各种混合动力拓扑结构。
其中如果发动机动力和电动机动力可以同时驱动车轮，也称之为并联混合动力系统；如果汽车只是由电动机驱动，发动机主要是给电池充电，则称之为串联混合动力系统；混合动力系统根据其电动机提供动力的特性以及电池获得能量方式及大小还分为弱混合动力，强混合动力和插电混合动力。
图1 各种混合动力拓扑结构混合动力系统的电动机动力可以以不同形式参与到动力总成输出之中，形成混合动力的各种新型动力组合及功能，一般称为混合动力的运行模式或特性，如：启停模式（Start/Stop）、启停滑行模式（cut-off coasting/sailing），能量回收模式（recuperation），转矩增强模式(助力)（boost），混合动力驱动模式（hybrid driving），纯电驱动模式（electric driving）等。
混联式混合动力汽车控制策略研究综述
Ｅ Ｎ 舶 一ａｇ － Ｃ Ｅ ４Ｇ ｌｎ ｌ Ｈ ＮＱ
ｓ ｈ ｉ
（ｓ ｇｕ ｎ ｅｓｙ Ｓ ｔ Ｋ ｙＬｂｏ Ａ ｔ ｏｉ ａ ｔ ａｄＥ ｅ Ｔ ｅｉ １０ ８ ， Ｃｉａ Ｔｉ ｈａＵ ｉ ｒｔ． ｔｅ ｅ ａ ｆ ｕ ｍ ｂｅＳｆｙ ｎ ｎｒｔ ｉｎ ｎ ｖ ｉ ａ ｏ ｌ ｅ ｇ ．Ｂ ｊｇ ０ ０４ ｈ ｎ
实 用方 案之 一 。混 合 动力 电 动 汽车 主要 是 指 以蓄 电 池
０ 前 言
热点 之 一 。 １ 混 联 式 混 合 动 力 系统 的 结 构
空 气 质 量 的 日益 恶 化 和 石 油 资 源 的 渐 趋 匮 乏 使 开
发低 排 放 、低 油 耗 的 新 型 车 辆 成 为 当今 汽 车 工 业 界 的
串联 式 和 并 联 式 两 种 混 合 系 统 均 有 各 自 的 优 缺 点 ‘，混联 式 混合 动 力 系 统 结 合 了 两 种 结 构 的 优 点 ，
ｂｌ ｏｔ ｌｈ ｏ ｅ ｏ ｎ ｉ ｍｚ ｔ ｎｒ ｏｓｒ ｔ ｎ ｈ ａｅ ｄｓｒ ｅ ｓ ｅ ｌ ｏ ｂｎｄ时ｂ ｄ ｗ ｒａ ｎｇ — ｉｔ ｔ ｃｎ ｏｔｅ ｗ ｒ ｗ ａｄ ｏ ｎ ｉ ｅ ｅ ｙｃ ｕ ｐｏ Ｔ ｉｐ ｐｒ ｅ ｉ ｓ ｅ ｌ ｍ ｉ ｉ ｏ ｙ ｒ ｐ ｌ ｆ ｔ ｍ ｉ ｅｈ ｅ ｇ ￣ ａ ｉ ｓ ｃｂ Ｖ￣ ｃ ｅ ｉ ｐ ｒ ｅｒ ｎｅ ｆ ｏ ｌＪ ｏ ｉ ｎ ｒｄｎ ． ｎｌ ｉ ｏｄ ｓ ｈ ｓ 出 ｓ ｆａ ｈｅｔ ｅ ｎ ｏｏ ｒ ｓｓ ｏｂ ａ ｃ ｉｃ ｒ ｕｉ 。ｐ ｎｔ ｙｇ ｒ ｅ ｉ ａ ｏｓ ｉ ｕ ｎ Ｈ ｎａｌ ｉ ｔ ㈣ ｃ ｄｇ ｎｇ ｈ ｔ ｒ ｉｃ ｒ ａｄＴ ｙ ａ ｉ ’ｄｕ ｌ ｓ ｆａ ｈｅｔ ｅ ｓ ｇ ｌ ｅ ｒ ｅ Ａｓ ｃ ｌ ａ ｃ ｔ ｕ ｔＰ ｕ ｅ ｈｔｒ ｔ ｕ ｎ ａ ａ ａ ｐ ａ
混动系统工作原理详解
混动系统工作原理详解混合动力系统（Hybrid System）是一种将内燃机和电动机结合使用的动力系统。
它的工作原理是通过内燃机和电动机的协同工作，最大程度地提高能量利用效率，减少燃油消耗和尾气排放。
混合动力系统的工作原理可以分为以下几个步骤：1.制动能量回收：当汽车行驶过程中制动或减速时，混合动力系统会通过电动机将制动过程中的动能转化为电能，储存在电池中。
这样可以减少能源的浪费，提高能量利用效率。
2.电动驱动：在低速行驶或需要加速时，电动机可以独立驱动车辆。
它通过电池供电，从而实现零排放的驱动方式。
电动机具有高起动扭矩，可以在低速时提供充足的动力。
3.发动机发电：当电池电量不足或需要更大功率时，内燃机会启动并发电，为电动机供电。
此时内燃机的工作状态相对较稳定，可以在最佳工况下运行，提高燃烧效率，降低燃油消耗。
4.串联或并联工作方式：混合动力车辆可以采用串联或并联工作方式。
串联工作方式下，内燃机仅用于发电，驱动电动机。
而并联工作方式下，内燃机和电动机可以同时驱动车辆。
这样可以根据不同驾驶情况和能源供给状态选择最优工作方式，以提高燃油利用率。
混合动力系统的工作原理可以通过控制系统进行智能化调节和控制。
控制系统可以根据车速、油门踏板行程、电池电量等传感器数据进行实时监测和计算，从而实现内燃机和电动机之间的协调工作。
同时，控制系统还可以根据驾驶模式选择、能量管理和动力分配等策略，实现最佳的能量利用和动力输出，提高整个混合动力系统的效率。
总结起来，混合动力系统通过内燃机和电动机的协同工作，在不同的驾驶工况下选择最优工作模式和动力输出，以提高能量利用效率，减少燃油消耗和尾气排放。
随着技术的不断发展，混合动力系统在汽车行业中的应用也越来越广泛，成为减少车辆能耗和环境污染的重要技术手段之一。
混合动力汽车的电机驱动系统通用课件
CONTENTS 目录
• 混合动力汽车概述 • 电机驱动系统基础 • 电机驱动系统控制技术 • 电机驱动系统集成与测试 • 混合动力汽车电机驱动系统案例分析 • 未来发展趋势与挑战
CHAPTER 01
混合动力汽车概述
混合动力汽车的定义与分类
定义
混合动力汽车（Hybrid Electric Vehicle，简称HEV）是指同时装备两种动力 来源——热动力源（由传统的汽油机或者柴油机产生）与电动力源（电池与电 动机）的汽车。
全生命周期管理
对电机驱动系统进行全生命周期管理，从设计、生产、使用到报废全过程进行优化，以实现资源的最大 利用和环境的最小影响。
THANKS
[ 感谢观看 ]
电机驱动系统集成与测试
电机驱动系统集成设计
01
02
03
集成设计目标
实现电机、控制器、传动 装置等部件的高效集成， 确保整体性能优化。
模块化设计
采用模块化设计理念，简 化系统集成过程，提高系 统的可维护性和可扩展性 。
热设计考虑
充分考虑散热需求，采用 合适的散热结构和风扇等 散热设备，确保系统在不 同工况下的稳定运行。
电机驱动系统控制策略
矢量控制策略
01
介绍矢量控制的基本原理、实现方法以及在混合动力汽车电机
驱动系统中的应用。
直接转矩控制策略
02
阐述直接转矩控制策略的原理、特点以及在混合动力汽车中的
应用。
智能控制策略
03
探讨基于现代控制理论的智能控制策略，如模糊控制、神经网
络控制在电机驱动系统中的应用。
电机驱动系统控制算法与优化
电机驱动系统主要由电机、电力电子变换器、控制器等部分 组成。
