斜管沉淀池
斜管沉淀池及斜管沉淀池工作原理
斜管沉淀池及斜管沉淀池工作原理一、概述斜管沉淀池是根据浅池沉淀原理设计出的一种高效组合式沉淀池，也统称为浅池沉淀池。
在沉降区域设置许多密集的斜管或斜板，使水中杂质在斜板或斜管中沉淀，水沿斜管或斜板上升流动分离出的泥渣在重力作用下沿着斜管（板）向下滑至池底，再集中排出。
这种池子可以提高沉降效率50-60%，在同一面积上能提高处理能力3-5倍。
斜管沉淀池适用于电镀、煤矿、印染、制革、食品、化工等工业污水的处理。
二、斜管沉淀池工作原理絮凝剂加在进水阀后与原水同时进入沉淀区，经斜管后向上进入过滤区、清水区由出水阀进入系统。
反冲洗时，清水区的清水向下经过滤区、沉淀区由排污阀排入下水系统，完成了对滤料、斜管的清洗和污泥的排放。
絮凝剂的投加和斜管沉淀区的设置，解决了循环水中由于分散剂的作用而造成过滤效率低的问题。
三、斜管沉淀池性能参数出水水量：单套设备出水水量为30~150m3/h，其他特殊规格设备可根据用户实际情况设计；适用原水浊度：≤1500NTU，若原水浊度超过1500NTU，我公司可根据用户实际情况另行设计；水温：常温；出水浊度：≤1NTU；混凝反应时间：6~8min；斜管沉淀表面负荷：10m3/（m2·h）；过滤区滤速：9m/h；进水压力要求：≤0.3MPa，出水可维持压力为≤0.25Mpa，若原水高于0.3Mpa 可在原水管道上安装减压阀，若对设备出水压力要求为0.3MPa以上，我公司根据实际情况另行设计设备结构；四、斜管沉淀池性能优点效率高:进水浊度大于30NTU时，出水浊度小于3NTU运行时间长:延长3倍以上节水、节约药剂:降低运行费用30%以上可以实现自动控制等。
斜管(板)沉淀池结构是怎样的
斜管（板）沉淀池结构是怎样的?
斜管（板）沉淀池是指在沉淀区内设有斜管或斜板的沉淀池。
在沉淀池的沉淀区内放置倾角为60°的斜管或斜板（斜管管径约25～40mm，长为800～1000mm；斜板间距约100mm），利用倾斜的平行板或平行管道分割成一系列浅层沉淀层，被处理的水和沉降的沉泥在各沉淀浅层中相互运动并分离。
因沉淀区分隔为许多浅层沉淀层，沉淀面积和沉淀效率显著增加；同时，沉到管底或板面上的污泥将自动滑离沉淀区，解决了除
泥问题。
根据其相互运动
方向分为异向流、同向流
和侧向流格力（或横向流）
三种不同分离方式。
图
2.2.21 所示为平流式斜
管（板）沉淀池结构示意
图。
沉淀池进水方式一般
采用穿孔墙整流布水，出
水方式采用穿孔管或溢流堰，以保证进出水流平稳。
斜管（板）区上部水深一般为0.5～1.0m，斜管（板）下部为配水分布区，其高度一般>0.5m，布水区下面为污泥区。
在池壁与斜管（板）间隙处装有阻流板，以防止水流短路。
实际应用时是把斜板或斜管做成一定的组件，
使用时按一定的方式安装在沉淀池中，斜管（板）一般向池子进水端后倾安装。
斜管沉淀池原理
斜管沉淀池原理斜管沉淀池是一种常见的污水处理设备，它通过利用重力沉降原理，将污水中的悬浮物和固体颗粒物沉淀到底部，从而达到净化水质的目的。
斜管沉淀池的工作原理主要包括水流分配、沉淀沉降和澄清排放三个过程。
首先，当污水进入斜管沉淀池时，水流会被分配到不同的区域。
通常情况下，污水会首先进入沉淀区，在这里水流减缓，悬浮物和固体颗粒物开始沉降。
然后，水流会进入澄清区，这里的水流速度较快，已经沉淀到底部的固体颗粒物会被阻挡在底部，而相对清澈的水会从上方流出。
其次，沉淀沉降是斜管沉淀池最核心的工作原理之一。
在沉淀区，水流减缓后，悬浮物和固体颗粒物开始下沉，最终沉积到底部形成污泥层。
而在澄清区，由于水流速度较快，已经沉淀到底部的固体颗粒物会被阻挡在底部，而相对清澈的水会从上方流出，达到净化水质的目的。
最后，澄清排放是斜管沉淀池工作原理的最后一个过程。
经过沉淀和澄清后的水质相对较清，可以通过排放口排出，而底部的污泥则需要定期清理和处理。
这样就完成了一次污水的净化处理过程。
斜管沉淀池的工作原理简单而有效，通过重力沉降和水流分配，能够将污水中的悬浮物和固体颗粒物有效地去除，达到净化水质的目的。
同时，斜管沉淀池在处理污水时，也可以根据实际情况进行调整和优化，以适应不同水质和处理要求。
因此，在污水处理领域，斜管沉淀池具有着广泛的应用前景和重要的意义。
总之，斜管沉淀池的工作原理是基于重力沉降和水流分配的，通过沉淀沉降和澄清排放，能够有效地去除污水中的悬浮物和固体颗粒物，达到净化水质的目的。
在实际应用中，我们需要根据具体情况进行合理的调整和优化，以确保斜管沉淀池能够发挥最佳的处理效果。
斜管沉淀池的作用
斜管沉淀池的作用一、斜管沉淀池的概述斜管沉淀池是一种高效的水处理设备，紧要是用于对污水进行处理。
它接受一种特别的结构，将水进行沉淀、分别和过滤，从而达到净化水质的目的。
斜管沉淀池广泛应用于工矿企业、市政污水处理厂等领域，不仅可以对污水进行处理，还可以在工业生产中对废水废气进行处理和净化，成为了环保行业的紧要构成部分。
二、斜管沉淀池的作用1.分别沉淀物在斜管沉淀池中，污水经过分别和沉淀，产生出大量固体颗粒物。
通过引流系统将污泥排出，使固体颗粒物与水分别，达到沉淀的目的。
沉淀沉淀物后可以进行回收利用，也可以垃圾填埋场或焚烧处理。
2.滤清水质斜管沉淀池不仅可以分别沉淀物，也可以滤清水质。
在斜管沉淀池中，污水经过多级分别过滤，使污水中的悬浮颗粒物质削减，降低水污染程度。
同时，可以利用滤网进行分别过滤，使小颗粒粘附在滤网上，达到滤清水质的目的。
3.削减恶臭气体在斜管沉淀池中，污水经过滤清后，沉淀池会产生出一部分沉淀物，在被过滤的过程中也会产生出一部分有害气体，如二氧化硫、氨气等。
通过在斜管沉淀池中设置通风设备，可以削减恶臭气体的产生，并将气体排放到空气中，降低空气污染。
4.节省水资源在水资源日益短缺的情况下，斜管沉淀池可以通过回收利用污水资源，达到了节省水资源的目的。
在工业生产的过程中，通过斜管沉淀池的回收水能够达到循环利用的目的，充分利用水资源，节省成本。
5.提高生产效率在一些工业生产过程中，水的质量对生产效率有着很大的影响。
通过斜管沉淀池的处理，能有效地提高水的质量，从而提高生产效率。
同时，斜管沉淀池也能够对污水进行处理，削减排放量，达到节省成本的目的。
三、总结斜管沉淀池是一种高效的水处理设备，其在分别沉淀物、滤清水质、削减恶臭气体、节省水资源、提高生产效率等方面都有着极大的优点。
在水资源紧张的情况下，斜管沉淀池的应用更加紧要，它不仅可以对污水进行处理，还可以对废水废气进行处理和净化，有着广泛的应用前景。
折板絮凝斜管沉淀池原理

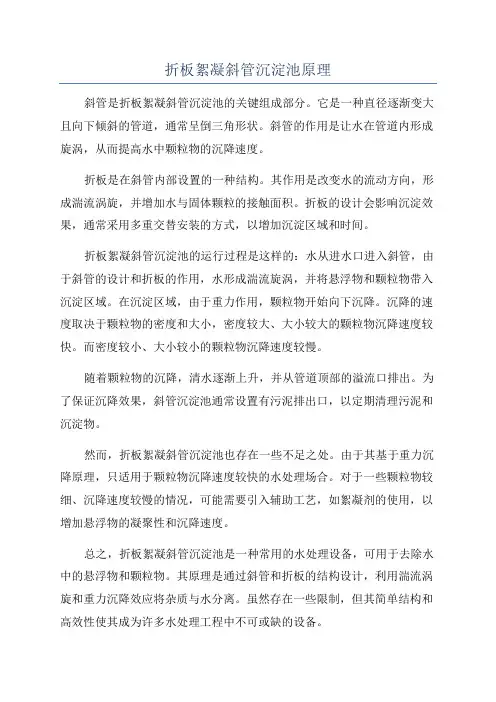

折板絮凝斜管沉淀池原理
斜管是折板絮凝斜管沉淀池的关键组成部分。
它是一种直径逐渐变大且向下倾斜的管道，通常呈倒三角形状。
斜管的作用是让水在管道内形成旋涡，从而提高水中颗粒物的沉降速度。
折板是在斜管内部设置的一种结构。
其作用是改变水的流动方向，形成湍流涡旋，并增加水与固体颗粒的接触面积。
折板的设计会影响沉淀效果，通常采用多重交替安装的方式，以增加沉淀区域和时间。
折板絮凝斜管沉淀池的运行过程是这样的：水从进水口进入斜管，由于斜管的设计和折板的作用，水形成湍流旋涡，并将悬浮物和颗粒物带入沉淀区域。
在沉淀区域，由于重力作用，颗粒物开始向下沉降。
沉降的速度取决于颗粒物的密度和大小，密度较大、大小较大的颗粒物沉降速度较快。
而密度较小、大小较小的颗粒物沉降速度较慢。
随着颗粒物的沉降，清水逐渐上升，并从管道顶部的溢流口排出。
为了保证沉降效果，斜管沉淀池通常设置有污泥排出口，以定期清理污泥和沉淀物。
然而，折板絮凝斜管沉淀池也存在一些不足之处。
由于其基于重力沉降原理，只适用于颗粒物沉降速度较快的水处理场合。
对于一些颗粒物较细、沉降速度较慢的情况，可能需要引入辅助工艺，如絮凝剂的使用，以增加悬浮物的凝聚性和沉降速度。
总之，折板絮凝斜管沉淀池是一种常用的水处理设备，可用于去除水中的悬浮物和颗粒物。
其原理是通过斜管和折板的结构设计，利用湍流涡旋和重力沉降效应将杂质与水分离。
虽然存在一些限制，但其简单结构和高效性使其成为许多水处理工程中不可或缺的设备。
斜管沉淀池
4
由a移动到b的那种颗粒的沉速为 u 0 ，这种情况相当
于：当颗粒以v的速度上升的距离 l l1 所需的时间
和以u 0 的速度沉降的距离 l 2 所需的时间相同，颗粒从
a运动到b。
l2 l l1 --------------------------（*）
2. 穿孔管排泥； 应用于平流沉淀池已有相当历史，目前用于斜板沉淀 池也不少，但须严格管理，不然容易堵塞，造成排泥困 难，影响沉淀效果。适用于中小水量的斜板沉淀池，面 积小，管长不大条件下。 有两种方式：一是斜板沉淀池中的穿孔管排泥，二是 机械刮泥机刮至池子两端排泥槽以后再用穿孔管排泥。
3. 多斗式排泥 比穿孔管排泥较易控制管理，且不易堵塞，适用于中小 型斜板沉淀池，但斗深增加池壁高度，影响土建造价。
u0
v
5
Hale Waihona Puke 假设沉淀池内共有n块斜板，则每块斜板的水平间距为L/n （板厚忽略不计）。
则：l1
L n
sec
--------------------------(1)
l2
L n
tan
--------------------------(2)
斜板中的过水流量为为与水流垂直的过水断面面积乘以速：
→ QvwvB Lsin v Q ----------------(3) BL sin
将以上（1）（2）（3）式代入(*)得：
u0
vl2 ll1
nBLcoQ sLB
故: Q u （ 0nB LcosL B ）
6
nBLcos是全部斜板的水平投影面积，LB是沉淀池的水平表面积。
因此异向流斜板沉淀池的处理水量与斜板总面积的水平投影面积 A 斜 与液面面积 A 原 之和成正比
斜管沉淀池
斜管沉淀池斜管（板）沉淀池是设置斜管或斜板的沉淀池，按照斜管（板）中的水流方向，分成异（上）向流，同向流和侧向流三种形式，其中以异向流应用最广。
异向流斜管或斜板沉淀池因水流向上流动，污泥下滑，方向各异而得名。
斜管（板）沉淀池具有停留时间短，沉淀效率高，占地少等特点，但斜管费用较高，并且使用5-10年后须调换更新。
因斜管（板）沉淀池的停留时间短，要求配套的絮凝池有良好的徐凝效果。
此外，还要注意斜管内滋生藻类和积泥问题。
同向流斜管沉淀池占内地面积只为平流沉淀池的5%~10%左右，因此更可以节约用地，但同向流斜板的构造比较复杂，加工安装的要求高，运行时需要定期冲洗，特别是当沉淀区和排泥区斜板交接处的积水系统，积泥以后清理非常困难，目前应用不多。
一、使用条件1. 适用于大、中、小型水厂。
2. 适用于新建、改造和扩建。
为提高产水量和挖掘潜力，可在平流沉淀池和各种澄清池内加设斜管或斜坡。
3. 收到建设场地的限制，不能用平流沉淀池时。
4. 异向流斜管沉淀池用于原水浑浊度长期低于1000度时。
同向流斜管沉淀池宜用于浑浊度长期低于200度的原水。
二、设计要求1. 斜管沉淀池液面负荷：异向流9.0-11.0m³/h.m2（2.5-3.0mm/s），同向流30-40m³/h.m2（8.3-11.0mm/s），水温较低地区应选低值。
侧向流斜板沉淀池的水平流苏为10-20mm/s.2. 用作饮用水沉淀池时，斜管、斜板材料应为无毒材料。
以聚氯乙烯所料、聚丙烯塑料采用较多。
斜管断面一般为正六变形，断面内径为20-35mm，斜长1m 倾角为60°，垂直高度为0.86m。
安装时倾角方向不应使水流直冲斜管（板）。
3. 同向流沉淀池的斜板间距为35mm，斜板长度为2.0-2.5m。
沉淀区斜板倾角为40°，排泥区协办倾角为60°；排泥区斜板长度不小于0.5m。
4. 斜管（板）顶部以上的清水区高度为1.0-1.5m；斜管底部以下配水区高度不小于1.0-1.5m,机械排泥时，配水区高度应大于1.6m，便于安装和检修。
斜板斜管沉淀池工作原理
斜板斜管沉淀池工作原理一、引言斜板斜管沉淀池是一种常见的污水处理设备，广泛应用于城市污水处理厂、工业废水处理等领域。
本文将详细介绍斜板斜管沉淀池的工作原理。
二、斜板斜管沉淀池的结构斜板斜管沉淀池主要由进水口、出水口、澄清区、浓缩区和底部排泥口等组成。
其中，澄清区和浓缩区被一组倾斜的平行板隔开，构成了“斜板”结构；而在澄清区和浓缩区之间，则通过一组倾斜的管道连接起来，形成了“斜管”结构。
三、工作原理1. 污水进入澄清区当污水进入澄清区时，由于重力作用，其中的固体颗粒会向下沉降，并在底部形成一层泥层。
同时，在重力的作用下，较轻的液体则向上浮升。
2. 液体流入倾斜管道经过初步沉淀后的液体会流入倾斜的管道中。
由于管道呈现出倾角状态，液体在流动过程中会产生旋转流动，从而促进了固液分离。
3. 液体进入浓缩区在管道的另一端，液体会进入浓缩区。
由于浓缩区与澄清区之间的平行板呈现出倾斜状态，因此在液体通过平行板时，会再次发生一次固液分离。
这时，较重的固体颗粒会沉降到底部，并被排出设备；而较轻的液体则向上浮升。
4. 净水排出经过多次循环后，污水中的固体颗粒已经被有效地去除了，并且澄清区和浓缩区中的液位也得到了有效控制。
此时，净水可以从设备的出水口中排出。
四、优点与应用1. 优点斜板斜管沉淀池具有结构简单、运行稳定、处理效果好等优点。
同时，在处理大量污水时，还可以实现自动化控制和集中管理。
2. 应用该设备广泛应用于城市污水处理厂、工业废水处理等领域。
在城市污水处理厂中，通常采用多级斜板斜管沉淀池进行处理；而在工业废水处理中，通常采用单级斜板斜管沉淀池进行处理。
五、总结斜板斜管沉淀池是一种常见的污水处理设备，其工作原理基于重力分离原理和旋转流动原理。
该设备具有结构简单、运行稳定、处理效果好等优点，在城市污水处理厂、工业废水处理等领域得到了广泛应用。
斜管(板)沉淀池的知识点汇总,及常见问题解决!
斜管（板）沉淀池的知识点汇总，及常见问题解决! 斜管沉淀池的原理及特点根据浅池原理，在沉淀池有效容积一定的条件下。
沉淀池面积越大，沉淀池的沉淀效率就越高，与沉淀时间没有关系；沉淀池越浅，沉淀时间就越短。
斜管填料式沉淀池的沉淀区是由一系列平行的斜板或斜管把水流分隔成薄层，体现了浅池原理。
斜板斜管沉淀池的特点是:1.利用了层流原理，水流在板间或管内流动，水力半径很小，所以雷诺数较低，一般情况下，雷诺数Re在200左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在1*10^-3~1*10^-4之间，水流呈稳定状态。
2.增加了沉淀池的面积，使沉淀效率提高。
当然，由于斜板的具体布置、进出水的影响及板或管内流态的影响等，处理能力不可能达到理论倍数。
实际提高的沉淀效率与理论沉淀效率比称为有效系数。
3.缩短了颗粒沉淀距离，使沉淀时间大大缩短。
4.斜板或斜管填料内絮状颗粒的再凝聚，促进了颗粒进一步长大，提高了沉淀效率。
斜管填料沉淀池的结构斜管斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多斜管或斜板。
图1为斜管式沉淀池的典型结构。
图1 斜管沉淀池结构在斜板斜管沉淀池中，按照水流流过斜板的方向，可分为上向流、下向流和平向流三种，如图2所示。
水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流(也称异向流)。
水流向下通过斜管或斜板与沉淀。
图2 斜管沉淀池水流方向物的流向相同，这种形式称作下向流(也称同向流)。
水流以水平方向流动的方式，称为平向流(也称横向流，仅适用于斜板)。
1.进水区水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。
为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。
斜管沉淀池选型标准
斜管沉淀池选型标准斜管沉淀池是一种常用的废水处理设备，广泛应用于工业废水处理、污水处理厂以及其他相关领域。
斜管沉淀池通过利用重力沉降原理，将悬浮物和颗粒物从废水中分离出来，达到净化水质的目的。
在进行斜管沉淀池选型时，需要考虑多个因素，以确保设备的稳定运行和高效处理效果。
一、设计参数1. 污水流量：斜管沉淀池的选型需要根据处理的污水流量确定，确保设备能够满足实际处理的需求。
2. 污水性质：不同行业和不同工艺的污水性质不同，例如污水中的悬浮物浓度、粒径等参数会影响斜管沉淀池的选型和设计。
3. 设备尺寸：斜管沉淀池的尺寸通常取决于污水处理量和水质要求等因素。
二、结构和材质1. 斜管沉淀池的结构：斜管沉淀池的结构通常包括进水管道、溢流管道、沉淀区、排泥区等部分。
选型时需要考虑设备的结构设计是否合理，能否满足处理工艺的要求。
2. 斜管材质：斜管沉淀池的选型还需要考虑斜管的材质选择，常用的材质有不锈钢、玻璃钢等，需要根据具体的工程要求进行选择。
三、沉淀效果1. 处理效率：斜管沉淀池的选型需要考虑其处理效率，即污水中悬浮物去除率。
根据污水特性和处理要求，确保斜管沉淀池能够高效去除污水中的悬浮物。
2. 排泥效果：斜管沉淀池的排泥效果也是选型的关键参数之一。
合理的排泥设计可以有效去除被沉淀的污泥，防止其对设备的影响。
四、操作和维护1. 操作便捷性：斜管沉淀池选型时需要考虑设备的操作便捷性，以便维护人员可以方便进行操作和维护。
2. 维护成本：设备的维护保养是一个重要的考虑因素，选型时可以考虑设备的维护成本和维护频率等因素，以确保设备的长期稳定运行，降低维护成本。
五、品牌和售后服务1. 品牌：斜管沉淀池的品牌选择也是选型的重要因素之一。
选择知名品牌的设备，可以保证设备质量和售后服务的可靠性。
2. 售后服务：设备的售后服务对于设备的长期运行和维护保养非常重要。
在选型时需要考虑品牌的售后服务水平，以确保设备的长期稳定运行。
斜管沉淀池设计计算
斜管沉淀池设计计算
一、斜管沉淀池的尺寸计算
1.总高度计算公式：
H总=H2-H1+H悬-h连
其中，H总为总高度，H2为池体深度，H1为污泥底排底高度，H悬为悬浮物浓度高度，h连为连管的高度。
2.斜管长度计算公式：
Ls=H总-H悬
其中，Ls为斜管长度。
3.斜管直径计算公式：
Ds=K*Ls
其中，Ds为斜管直径，K为常数，可根据经验值选择。
二、斜管沉淀池的悬浮物沉降速度计算
悬浮物的沉降速度是斜管沉淀池设计中的重要参数，可以使用Stokes定律计算，公式如下：
Vs=(2*g*(ρs-ρm)*d^2)/(9*η)*(1-ρm/ρw)
其中，Vs为悬浮物的沉降速度，g为重力加速度，ρs为悬浮物颗粒密度，ρm为介质密度，d为悬浮物颗粒直径，η为介质黏度，ρw为水密度。
三、斜管沉淀池的流量计算
1.斜管污水处理流量计算公式：
Q=V*A*n
其中，Q为污水处理流量，V为平均水流速度，A为管道截面积，n为
管道数量。
2.斜管沉淀流量计算公式：
Qs=Q*(1-ηr)
其中，Qs为斜管沉淀流量，Q为污水处理流量，ηr为沉淀率。
四、斜管沉淀池的沉淀时间计算
沉淀时间是指水在斜管沉淀池中停留的时间，可以通过以下公式计算：t=V/Qs
其中，t为沉淀时间，V为池体体积，Qs为斜管沉淀流量。
以上是斜管沉淀池设计计算的基本内容，但实际设计中还需要根据工
程要求和实际情况进行具体参数的选择和优化。
同时，在进行设计计算时，还需考虑其他影响因素，如泥水比、悬浮物浓度、出水浊度等，以保证沉
淀效果和处理效果的达到要求。
斜管斜板沉淀池设计
斜管斜板沉淀池设计一、斜管斜板沉淀池的原理二、斜管斜板的设计原则1.斜管斜板沉淀池的设计应考虑进水速度和不同污水流量的处理能力，要保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物可以充分沉淀。
2.斜板设计应合理，使沉淀任意方向均匀，避免死角和漩涡的产生，保证沉淀效果的均匀性。
3.斜管斜板的倾角需要按照流体力学原理进行设计，使污水在通过斜管和斜板时可以充分展开、混合和分离。
4.斜管和斜板的材质应具有抗腐蚀性能，以免长时间使用后出现腐蚀和磨损。
三、斜管斜板沉淀池的设计步骤1.确定污水处理量和质量要求，根据需要设计沉淀池的尺寸和容积，一般来说，沉淀池的容积为进水流量的2至3倍。
2.确定斜管和斜板的倾角，一般根据实际情况设计为45度至60度之间。
3.确定斜管和斜板的尺寸，斜管的长度和直径一般按照沉淀池尺寸进行设计，斜板的高度和宽度一般为沉淀池宽度的1/10至1/20。
4.设计污泥排放设备，包括污泥收集器和排泥管道，以保证沉淀池内的沉淀物可以方便地清理和排除。
5.设计出水装置，包括出水管道和溢流装置，以保证沉淀池内的澄清水可以顺利排出。
四、斜管斜板沉淀池的优点和应用范围1.沉淀效果好，可以有效去除悬浮颗粒物和泥沙。
2.结构简单，运行稳定可靠。
3.设备占地面积小，适用于空间有限的场所。
4.设备维护简单，清理和维修方便。
综上所述，斜管斜板沉淀池是一种常见的污水处理设备，具有沉淀效果好、结构简单、运行稳定可靠等优点。
在设计斜管斜板沉淀池时，需要考虑进水速度、斜板的倾角和尺寸等因素，以保证污水在沉淀池内停留的时间足够长，使悬浮颗粒物能够充分沉淀。
斜管斜板沉淀池适用于各种工业和市政污水处理工程，是一种应用广泛的污水处理设备。
斜管沉淀池停留时间计算
斜管沉淀池：算算水在里面待多久嘿，朋友们，今天咱们来聊聊斜管沉淀池里的一个小秘密——水在里面得待多久才能变得清清爽爽的呢？这其实啊，就是咱们要说的“停留时间”的计算问题。
首先啊，咱们得明白啥是斜管沉淀池。
简单说，它就像是一个大大的过滤器，里面装满了密密麻麻的斜管子。
这些管子可不是随便摆的，它们都有一定的倾斜角度，就像咱们家里的楼梯一样，但要比楼梯密集多了。
当脏水从上面流下来的时候，这些管子就能帮忙把里面的泥沙啊、杂质啊给拦下来，让水流出去的时候变得干净多了。
那么，水在斜管沉淀池里到底要待多久呢？这个啊，就得靠咱们来好好算一算了。
首先，咱们得知道池子有多大，能装多少水。
这就像咱们吃饭前要看看碗有多大，能装多少饭一样。
然后啊，咱们还得知道水流进池子的速度和流出去的速度。
这速度啊，就像是咱们跑步的速度一样，跑得快就时间短，跑得慢就时间长。
接下来啊，咱们就可以开始算了。
咱们把池子的容量除以水流的速度，就可以得到水在池子里待的大致时间了。
但是啊这里有个小技巧要注意：因为斜管沉淀池里的水流不是直上直下的而是沿着管子斜着流的所以咱们在计算的时候啊还得考虑到这个倾斜角度的影响。
不过别担心啊这个影响一般不大咱们只需要稍微调整一下计算结果就可以了。
最后啊咱们得到的那个时间啊就是水在斜管沉淀池里的停留时间了。
这个时间啊很重要因为它直接关系到水能不能被充分过滤干净。
如果时间太短了水里的杂质可能还没完全沉淀下来就被冲走了；如果时间太长了又会造成不必要的浪费。
所以啊咱们在设计斜管沉淀池的时候啊一定要仔细计算好这个停留时间让水在里面待得刚刚好！好了啊朋友们今天咱们就聊到这里吧！希望这个小知识能对你们有所帮助哦！记得哦以后看到斜管沉淀池的时候就可以想想里面的水是怎么变得清清爽爽的啦！。
斜管沉淀池的工作原理
斜管沉淀池的工作原理
斜管沉淀池是一种利用斜管原理进行沉淀处理的设备。
其工作原理如下：
1. 污水进入斜管沉淀池，通过进水口均匀分布到池内。
2. 污水在斜管沉淀池中沿着斜管缓慢流动，流速较慢。
3. 由于斜管的倾斜度较大（一般为60度至70度），液体在斜管中上升时会产生阻力，从而减慢液体流速。
4. 在这个过程中，沉淀物颗粒因为重力作用而下沉到斜管底部形成泥层。
5. 清水在经过斜管的过程中会从斜管的顶部缓慢溢出，溢出的清水取出。
6. 斜管沉淀池中的泥层定期清理，以保持斜管的良好沉淀效果。
通过斜管的设计，污水在沉淀池中停留时间较长，使得重力作用能够更好地起作用，使颗粒物更容易下沉。
同时，斜管沉淀池还能有效地分离污水中的悬浮物和泥层，提高污水的净化效果。
斜板(管)沉淀池.
第四节沉淀池四、斜板（管）沉淀池斜板、斜管沉淀池是根据浅层沉降原理没汁的新型沉淀池。
与普通沉淀池比较，它有容积利用率高和沉降效率高的明显优点。
（一）浅层沉降原理设有一理想沉淀池，其沉降区的长、宽、深分别为L、B和H，表面积为A，处理水量为Q，表面负荷为q0，颗粒沉速为u0，则由公式(3-19)，可得Q=u0A。
由此可见，在A一定的条件下，若增大Q，则u0成正比增大，从而使u≥u0。
的颗粒所占分率(1-p0)和u＜u0的颗粒中能被除去的分率u／u0都减小，总沉降效率ET相应降低：反之，要提高沉降效率，则必须减小u0，结果Q成正比减小。
以上分析说明，在普通沉淀池中提高沉降效率和增大处理能力相互矛盾，二者之间呈此长被落的负相关关系。
但是，如果象图3-10那样，将沉降区高度分隔为n层，即n个高度为h＝H／n的浅层沉降单元，那末在Q不变的条件下，颗粒的沉降深度由H减小到H／n，可被完全除去的颗粒沉速范围由原来的u≥u0扩大到u≥u／n，沉速u＜u0的颗粒中能被除去的分率也由u/u0增大到n u／u0，从而使公值大幅度提高；反之，在E T值不变，即沉速为u0的颗粒在下沉了距离h后恰好运动到浅层的右下端点，那末由u0／v`=h／L和h＝H／n可得v`＝n v，即n个浅层的处理水量Q`＝HBnv=nQ，比原来增大了n倍。
显然，分隔的浅层数愈多，E T值提高愈多或Q`值增加愈多。
图3-10 浅层沉降示意图此外，沉淀池的分隔还能大大改善沉降过程的水力条件，当水以速度v流过当量直径为d e的断面时，雷诺数Re＝d e vρ1/μ，d e＝4R(R为水力半径)。
若原沉淀池内水流的雷诺数为Re，则分隔为n个浅层后的雷诺数Re`＝(B+H)Re／(nB+H)。
如果再沿纵向将池宽B也分为n格，即相当于n2个管形沉降单元，那末其雷诺数Re"＝Re／n。
显然，只Re"＜R`＜Re。
实际上，普通沉淀池中，Re＝4.O ×103-1.5×105，水流处于紊流状改而在斜板和斜管沉淀池内则可分别降至500和100，远小于各自的层流临界雷诺数103和2.0×lO3，可使颗粒在稳定的层流状态下沉降。
什么叫斜板、斜管沉淀池
什么叫斜板、斜管沉淀池?根据沉淀理论，沉淀的效果与沉淀面积和沉降高度有关，与沉降时间关系不大。
因此，增加沉淀面积、降低沉降高度可以提高沉淀效果。
斜板、斜管沉淀池就是根据这个原理进一步发展了平流沉淀池。
斜板、斜管沉淀池如图2-2-4所示，是在池中安放一组排叠成有一定坡度的平板或管道，被处理的水从管道或平板的一端，流向另一端，这相当于很多很多个很浅很小的沉淀池组合在一起。
由于平板的间距和管道的管径较小，所以水流在此处成为层流状态。
因此，当水在各自的平板或管道之间流动时，各层隔开互相不干扰，为水中固体颗粒的沉降创造十分有利的水力条件，从而也提高了水处理效果和能力。
斜板、斜管沉淀池的特点是∶（1）增加了沉淀面积由于沉淀池的截留速度v o =处理水量Q，它是指沉淀池中能沉淀面积F够全部去除最小颗粒的沉淀速度，对于斜板、斜管沉淀池来说，它的沉淀面积比平流沉淀池的面积大得多。
如果说，要去除同样大小的颗粒，也即截留速度（或沉淀速度）v 相同时，处理水量增加的倍数，相当于沉淀面积增加的倍数。
由于斜板、斜管沉淀池增加了沉淀面积，因此相应地，也就增加了水处理量，并达到同样的处理效果。
（2）水力条件的改善主要是斜管的管径、斜板的间距在足够小时，水流处于层流状态，即雷诺数Re在500以下，一般只有30～300。
此时，颗粒的沉降不受水流的干扰，提高了沉降的稳定性。
颗粒沉降的路程短，因而缩短了沉降时间。
斜板、斜管沉淀池对于小城镇的水处理是简单易行的，对于改造平流沉淀池以提高处理水量也是行之有效的。
但大型的斜板、斜管沉淀池还需要不断完善排泥系统，如作为饮用水处理还需注意杀菌问题。
斜管沉淀池
设计参数
(1)斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右； (2)斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小 于0.5m，布水区下部为污泥区； (3)池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走； (4)废水在斜管内流速视不同废水而定，如处理生活污水，流速为3-5mm/s。 (5)斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。
谢谢观看
斜管沉淀池
沉淀区内设有斜管的沉淀池
目录
ቤተ መጻሕፍቲ ባይዱ
01 简介
03 浅池理论原理
02 优点 04 设计参数
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉 淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥 在各沉淀浅层中相互运动并分离。
简介
根据其相互运动方向分为逆（异）向流、同向流和侧向流三种不同分离方式。每两块平行斜板间（或平行管 内）相当于一个很浅的沉淀池 。
优点
优点是： ①利用了层流原理，提高了沉淀池的处理能力； ②缩短了颗粒沉降距离，从而缩短了沉淀时间； ③增加了沉淀池的沉淀面积，从而提高了处理效率。 这种类型沉淀池的过流率可达36m3/（m2.h）,比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设 备。并已定型用于生产实践。优点：去除率高，停留时间短，占地面积小 。
浅池理论原理
设斜管沉淀池池长为L，池中水平流速为V，颗粒沉速为u0，在理想状态下，L/H=V/ u0。可见L与V值不变时， 池深H越浅，可被去除的悬浮物颗粒越小。若用水平隔板，将H分成3层，每层层深为H/3，在u0与v不变的条件下， 只需L/3，就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变，由于池深为H/3，则水平流 速可增加到3v，仍能将沉速为u0的颗粒除去，也即处理能力提高3倍。同时将沉淀池分成n层就可以把处理能力提 高n倍。这就是20世纪初，哈真（Hazen）提出的浅池理论 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斜管（板）式沉淀池设计计算
1、已知条件
最大设计流量Qmax
变化系数K 氧化池悬浮固体浓度X 二沉池底流生物固体浓度Xt 污泥回流比R 斜管长度L 倾斜角度θ
2、设计计算 （1）沉淀部分水面面积A
二沉池表面负荷q 二沉池个数n 斜管面积利用系数η
A
Q max nqη
125 m3/h 1.5 2500 mg/L 9000 mg/L 50% 1.00 m
Gm—导流絮凝区的平均速度梯度，一般可取10～30s-1
取
t=
650 s
Gm=
20 s-1
水温20℃时，v＝
Vn＝Gm× 2tv
布水孔数 n＝ QO（1 R）＝ 3600VnS
0.00000106 m2/s 0.74 m/s
78001 个
③孔距L
L1＝ L ＝ n
水槽总长度
2.564060468 ㎜ 200 m
#NUM!
s-1
Gm在10～30之间，符合设计规范
(4)校核固体负荷G G＝2（4 1 R）QOX ＝ A
49.14 [kg/(㎡·d)]
(5时间t确定
3h
V＝
2T（1 R）QX 24 (X+Xr)
＝
每个沉淀池污泥区容积V' ＝ 总污泥量
163.04 m3
27.17 m3 163 m3
(6)污泥斗的容积 ①污泥斗高度
h＝ QO（1 R）＝ 3600vB
②布水孔数n
布水孔平均流速 Vn＝Gm 2tv
32 ㎜ 100 ㎜
0.4 m 1.4 m/s
0.02 m
式中
Vn—配水孔平均流速，0.3～0.8m/s
t—导流絮凝区平均停留时间,s，池周有效水深为2～4m时，取有
时间为360～720s
v—污水的运动黏度，与水温有关
污泥斗底部边a1 污泥斗上部直径a 倾斜角θ
则
h5＝（a 2a1）tan＝
V
1＝
h5 3
(a12
a12
a2 a2)＝
V
2 ＝ π h 1 h 2 4 4
" " ＝ （ ( D D 2 2 D D D 1 1 ） D 1 2 i ＝ ) ＝
泥斗总容积为VO
1m 6.20 m
45 ° 2.6 m
④校核Gm
Gm＝ ( V12 V22 ) 2tv
式中
V1—配水孔水流收缩断面的流速，m/s，V1＝Vn/ε,ε=1 V2—导流絮凝区平均向下流速，m/s，V2＝Q/f
f—导流絮凝区环形面积，㎡
设导流絮凝区的宽度与配水槽同宽，则
V2＝
QO（1 R） 3600πB(D+B)
＝
5.615551 m/s
Gm＝ ( V12 V22 ) = 2tv
60
0.90 m3/m2·h 6个
0.91
38.16 ㎡
(2)池子平面尺寸 采用正方形池a
a A
二沉池长L=
(3)池内停留时间，t，min
t (h2+h3) 60 q
式中
h2— h3—
t (h2+h3) 60 = q
6.177 m 6.20 m
1.000 m，斜管区上部清水层高度 0.866 m，斜管的自身垂直高度 124.40 min
39.62 m3
237.74 m3，大于污泥设计量
(7)沉淀池的总高度H 设置超高h1 缓冲层高度h4 沉淀池总高度H H＝h1+h2+h3+h4+h5
0.30 m 0.50 m
5.266 m
(8)流入槽设计 采用条形平底槽,等距设布水 孔径d 并加短管L
①流入槽 设流入槽宽B 槽中流速取v 则槽中水深h
