da9伺服驱动器说明书

合集下载

DA98A系列全数字式交流伺服驱动装置说明书

DA98A系列全数字式交流伺服驱动装置说明书

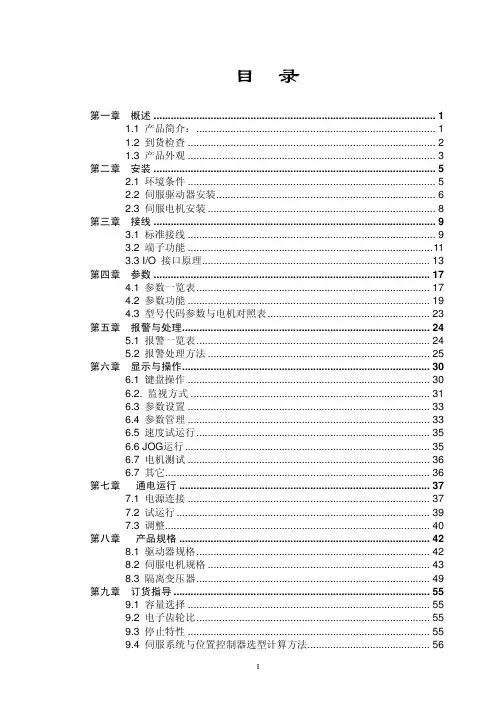

第九章 订货指导 .......................................................................................... 55 9.1 容量选择 ..................................................................................... 55 9.2 电子齿轮比.................................................................................. 55 9.3 停止特性 ..................................................................................... 55 9.4 伺服系统与位置控制器选型计算方法........................................... 56
本产品异常意外事故。
验收
小心
● 损坏或有故障的产品不可投入使用。
运输
小心
● 必须按产品储运环境条件储存和运输。 ● 不得超高堆放�防止跌落。 ● 转运时产品应包装妥善。 ● 不得拖曳电线、电机轴和编码器搬运伺服电机。 ● 伺服驱动器及伺服电机不得承受外力及撞击。
安装
小心
伺服驱动器和伺服电机� ● 不得安装在易燃品上面或附近�防止火灾。 ● 避免振动�严禁承受冲击。 ● 受损或零件不全时�不得进行安装。 伺服驱动器� ● 必须安装在足够防护等级的控制柜内。 ● 必须与其它设备间保留足够的间隙。 ● 必须有良好的散热条件。 ● 防止尘、腐蚀性气体、导电物体、液体及易燃易爆物质侵入。 伺服电机� ● 安装务必牢固�防止因振动松脱。 ● 防止液体侵入损坏电机和编码器。 ● 禁止敲击电机和电机轴�以免损坏编码器。 ● 电机轴不可承受超越极限的负荷。

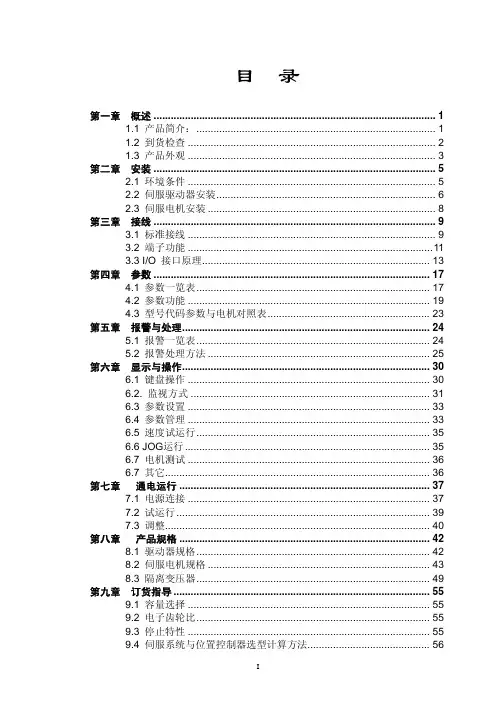

DA98A驱动器手册

DA98A驱动器手册
第二章 安装 ................................................................................................... 5 2.1 环境条件 ....................................................................................... 5 2.2 伺服驱动器安装............................................................................. 6 2.3 伺服电机安装 ................................................................................ 8
第四章 参数 ................................................................................................. 17 4.1 参数一览表.................................................................................. 17 4.2 参数功能 ..................................................................................... 19 4.3 型号代码参数与电机对照表......................................................... 23
I
前言

DA98A驱动器手册

DA98A驱动器手册
III
接线
警告
● 参与接线或检查的人员都须具有做此工作的充分能力。 ● 接线和检查必须在电源切断 5 分钟后进行。 ● 伺服驱动器和伺服电机必须良好接地。 ● 错误的电压或电源极性可能会引起爆炸或操作事故。 ● 伺服驱动器和伺服电机安装妥当后,才能进行接线。 ● 确保电线绝缘,避免挤压电线,以免电击。
本产品异常意外事故。
验收
小心
● 损坏或有故障的产品不可投入使用。
运输
小心
● 必须按产品储运环境条件储存和运输。 ● 不得超高堆放,防止跌落。 ● 转运时产品应包装妥善。 ● 不得拖曳电线、电机轴和编码器搬运伺服电机。 ● 伺服驱动器及伺服电机不得承受外力及撞击。
安装
小心
伺服驱动器和伺服电机: ● 不得安装在易燃品上面或附近,防止火灾。 ● 避免振动,严禁承受冲击。 ● 受损或零件不全时,不得进行安装。 伺服驱动器: ● 必须安装在足够防护等级的控制柜内。 ● 必须与其它设备间保留足够的间隙。 ● 必须有良好的散热条件。 ● 防止尘、腐蚀性气体、导电物体、液体及易燃易爆物质侵入。 伺服电机: ● 安装务必牢固,防止因振动松脱。 ● 防止液体侵入损坏电机和编码器。 ● 禁止敲击电机和电机轴,以免损坏编码器。 ● 电机轴不可承受超越极限的负荷。
第六章 显示与操作....................................................................................... 30 6.1 键盘操作 ..................................................................................... 30 6.2. 监视方式 .................................................................................... 31 6.3 参数设置 ..................................................................................... 33 6.4 参数管理 ..................................................................................... 33 6.5 速度试运行.................................................................................. 35 6.6 JOG运行 ...................................................................................... 35 6.7 电机测试 ..................................................................................... 36 6.7 其它............................................................................................. 36

多合一驱动器规格说明书

多合一驱动器规格说明书

多合一驱动器规格说明书匯出日期:2023-05-10修改日期:2023-01-31•••••••••• 1.2.3.4.5.6.7.8.9.10.11.12.13.1.2.型号定义(Definition of Multi-axis Servo Drive)规格(Specification)通用规格(General Spec.)一般规格(Spec.)外型尺寸(External Dimensions)硬体安装与配线(Installation and Wiring Instructions)// 通用规格(General Spec.)// 一般规格(Spec.)// 外型尺寸(External Dimensions)// 硬体安装与配线(Installation and Wiring Instructions)版本号(CF 版本)编修日期编修内容Excel 档作者审查核准v.442022-6-27將所有表格置換成CF 格式新增S08-SMD34E2550-00新增S08-SMD34E2550-04新增S08-SMD34E3575-00新增S08-SMD34E3575-04新增S08-SMD34E50150-00新增S08-SMD34E50150-04新增S08-SMD33C2575-00新增S08-SMD33C35100-00新增S08-SMD22C20-00新增S08-SMD23C20-00新增S08-SMD24C20-00將部分不具有鋰電池盒的上代驅動器移至下架區--鄧乃維v1.82022-5-19新增SMH-20/20-50-M 三合一驅動器修正驅動器重量业务选型-多合一驱动器_v1.8.xlsx 劉任翔文件目录文件履历文件目录文件履历1.2.1.2.版本号(CF 版本)编修日期编修内容Excel 档作者审查核准v1.72020-11-20新增34D 五回授口版本驅動器將34C 移至接單生產區业务选型-多合一驱动器_v1.7.xlsx 黃揚程v1.62020/04/24改版大四合一34B 成34C 新增大四合一34D 业务选型-多合一驱动器_v1.6.xlsx 李宇雙v1.52020/01/02導入SAP 料號业务选型-多合一驱动器_v1.5.xlsx 李宇雙v1.42019/12/30更新規格,修改回生電阻;新增最大搭配規格业务选型-多合一驱动器_v1.4.xlsx 李宇雙v1.32019/11/13修改功率、額定、尖峰電流业务选型-多合一驱动器_v1.3.xlsx 李宇雙v1.22019/01/23新增品名敘述业务选型-多合一驱动器_v1.2.xlsx 楊娟v1.12018/12/0533B 及34B 上線,修改驅動器規格與外型尺寸业务选型-多合一驱动器_v1.1.xlsx 楊娟V1.02018/09/19新增新代多合一驱动器之规格与外型尺寸、建议搭配扩充卡/扩充模组等选型资讯业务选型-多合一驱动器_v1.0.xlsx刘思伶1.••1 型号定义(Definition of Multi-axis Servo Drive) 1st 2nd 3rd 4th 項目Item SMD50/50/50150XL定義Definition系列號 SeriesSMD series (220V )SMH series (380V )各軸向模塊電流 [A] Axial Module Current 50:模塊電流Module Current 50 A主軸模塊電流[A]Axial Module Current 150:模塊電流Module Current 150 A外型尺寸 Dimension2.a.i.ii.iii.iv.1.2.v.vi.b.2 规格(Specification)2.1 通用规格(General Spec.)控制方式 Control Method: 3-phase full wave rectification, SVPWM -VVVF control PC 通讯介面 PC Interface : USB控制器串列通讯介面 Controller Serial Communication : M3输入输出讯号 I/O Signal :数位输入Digital Input: 4 ports 数位输出Digital Output: 2 ports冷却方式 Cooling Method : 风扇冷却 Fan cooling 鋰電池 Battery: 標配 Y2.2 一般规格(Spec.)註:*最大搭配規格: 超過本表最大搭配軸向電機規格,請選配外置回生電阻。

DA98A系列全数字式交流伺服驱动装置说明书

DA98A系列全数字式交流伺服驱动装置说明书
第四章 参数 ................................................................................................. 17 4.1 参数一览表.................................................................................. 17 4.2 参数功能 ..................................................................................... 19 4.3 型号代码参数与电机对照表......................................................... 23
第七章 通电运行 ........................................................................................ 37 7.1 电源连接 ..................................................................................... 37 7.2 试运行 ......................................................................................... 39 7.3 调整............................................................................................. 40

ThinkVo交流伺服简易用户手册v1.05

ThinkVo交流伺服简易用户手册v1.05

THINKVO高性能交流伺服系统
Version 1.05
南京天辕科技有限公司 Nanjing Tianyuan Technology CO.,Ltd
1
——目 录——
第一章 安装与尺寸.......................................................................................................................................... 3 1.1 伺服驱动器安装环境要求 .................................................................................................. 3 1.2 伺服驱动器安装........................................................................................................................................ 3 1.2.1 方向性 ............................................................................................................................................ 3 1.2.2 安装标准......................................................................................................................................... 4 1.3 外形图(基座型) .................................................................................................................................... 4

DA 系列交流伺服驱动器报警

DA 系列交流伺服驱动器报警

报警代码报警名称内容—正常1超速伺服电机速度超过设定值2主电路过压主电路电源电压过高3主电路欠压主电路电源电压过低4位置超差位置偏差计数器的数值超过设定值5电机过热电机温度过高6速度放放大器饱和故障速度调节器长时间饱和7驱动禁止异常CCW、CW驱动禁止输入都OFF8位置偏差计数器溢出位置偏差计数器的数值的绝对值超过230 9编码器故障编码器信号错误10控制电源欠压控制电源±15V偏低11IPM模块故障IPM智能模块故障12过电流伺服驱动器极电机过负载(瞬时过热)13过负载伺服驱动器及电机过负载(瞬时过热)14制动故障制动电路故障15编码器计数错误编码器计数异常16电机热过载电机电热值超过设定值(I2t检测)19热复位系统被热复位20IC4(EEPROM)错误IC4(EEPROM)错误21IC3(PWM芯片)错误IC3(PWM芯片)错误22IC2(CODER芯片)错误IC2(CODER芯片)错误23IC7(A/D芯片)错误IC7(A/D芯片)或电流传感器错误30编码器Z脉冲丢失编码器Z脉冲错31编码器UVW信号错误编码器UVW信号错误或编码器不匹配32编码器UVW信号非法编码编码器UVW信号存在全高电平或全低电平报警处理方法报警代码报警名称运行状态原因处理方法1超速接通控制电源时出现电机运行过程中出现电机刚启动时出现①控制电路板故障②编码器故障①输入指令脉冲频率过高①加/减速时间常数太小,使速度超调量过大。

①输入电子齿轮比太大①编码器故障①编码器电缆不良①伺服系统不稳定,引起超调①负载惯量过大①编码器零点错误①电机U、V、W接线错误②编码器电缆引线错误①换伺服驱动器②换伺服电机①正确设定输入指令脉冲①增大加/减速时间常数①正确设置①更换伺服电机①更换编码器电缆①重新设定有关增益②如果增益不能设置到合适值,则减小负载转动惯量比例。

①减小负载惯量②更换更大功率的驱动器和电机①更换伺服电机②请厂家重调编码器零点。

时光科技A系列伺服控制器说明书

时光科技A系列伺服控制器说明书

使用说明书IMS-A系列伺服控制器简易调试说明时光科技有限公司目录前言 (2)概要 (3)主回路接线图 (4)控制回路接线图 (5)输入接口介绍 (6)输出接口介绍 (7)编码器信号介绍 (8)单项脉冲列信号介绍 (9)模拟量信号介绍 (9)通讯信号介绍 (10)跳线、拨码开关介绍 (10)操作面板的使用 (12)故障报警含义及解决办法 (16)系统参数一览表 (18)参数的调节与初始化 (20)前言请在产品调试之前,详细阅读调试说明书,请妥善保存随机附送的说明书并交由该机器的使用者。

伺服控制器是精密的电子电气产品,为了操作者及机械设备的安全,请交于专业的电气人员安装试车及参数调整,并请仔细阅读该说明书,若有任何疑惑请联系本公司洽谈,我们的专业人员会热诚为您服务。

⏹概要IMS-A系列伺服控制器是时光科技有限公司最新推出的全数字化交流异步电动机伺服控制器,具有结构紧凑、使用方便、可靠性高的优点,适用于各种高精度控制的场合。

产品的技术特点●硬件构成先进可靠⏹专用CPU对电机进行全数字化控制。

⏹智能化功率模块。

⏹优化设计的模块化功能电路。

⏹电流、速度、位置三闭环系统。

⏹内置制动单元。

●软件功能完善灵活⏹实时操作系统,滑差频率矢量控制。

⏹专用、开放、简单易学的QMCL运动控制语言。

●控制功能全面精确⏹稳定的转速控制。

⏹精确的位置控制。

⏹优良的转矩控制。

●集成PLC控制功能,各种可编程I/O、A/D、D/A、脉冲列接口及通信接口齐全。

●配用本公司SM系列电机,可达到最高3倍的过载使用能力。

产品型号词语说明:1、主控板类型:·双PG型,除控制器自身所控电机的PG接口外,另配一个外部轴PG输入接口。

·单PG型,只有控制器自身所控电机的PG接口,无外部轴PG输入接口2、PG(Pulse Generation):在本说明书中特指用于电机控制和外部给定的脉冲发生器或编码器。

本说明书里涉及到的PG,都是线驱动增量型编码器。

DA98 交流伺服系统 说明书

DA98 交流伺服系统 说明书

前言目录第一章概述 (1)1.1 产品简介: (1)1.2 到货检查 (2)1.3 产品外观 (3)第二章安装 (5)2.1 环境条件 (5)2.2 伺服驱动器安装 (6)2.3伺服电机安装 (8)第三章接线 (9)3.1标准接线 (9)3.2端子功能 (12)3.3 I/O 接口原理 (16)第四章参数 (20)4.1 参数一览表 (20)4.2 参数功能 (22)4.3 型号代码参数与电机对照表 (28)第五章报警与处理 (30)5.1 报警一览表 (30)5.2 报警处理方法 (31)第六章显示与操作 (36)6.1键盘操作 (36)6.2. 监视方式 (37)6.3 参数设置 (39)6.4 参数管理 (39)6.5 速度试运行 (41)6.6 JOG运行 (41)6.7 其它 (42)第七章通电运行 (43)7.1 电源连接 (43)7.2 试运行 (45)7.3 调整 (46)第八章产品规格 (49)8.1 驱动器规格 (49)8.2 伺服电机规格 (50)8.3隔离变压器 (56)第九章订货指导 (61)9.1容量选择 (61)9.2电子齿轮比 (61)9.3 停止特性 (61)9.4 伺服系统与位置控制器选型计算方法 (62)·1·感谢您选用DA98交流伺服系统。

本手册提供了使用本系统所需知识及注意事项。

操作不当可能引起意外事故。

在使用本系统以前,务必仔细阅读本手册!●由于产品的改进,手册内容可能变更,恕不另行通知。

●用户对产品的任何改动我厂将不承担任何责任,产品的保修单将因此作废。

阅读本手册时,请特别留意以下警示标志:表示错误的操作引起灾难性的后果——死亡或重伤。

表示错误的操作可能使操作人员受到伤害,还可能使设备损坏。

表示不当使用可能损坏产品及设备。

·2·验收运输安装·3·接线调试运转使用·4·故障处理系统选配·5·DA98使用手册第一章概述DA98使用手册1.2 到货检查1)收货后,必须进行以下检查:(1) 包装箱是否完好,货物是否因运输受损?(2) 核对伺服驱动器和伺服电机铭牌,收到货物是否确是所订货物?(3) 核对装箱单,附件是否齐全?2)型号意义:(1) 伺服驱动器型号(示出华中理工大学电机厂Star系列)※1(04、06……23)对应0.4~2.3KW ※2※1:可选配其它国产、进口伺服电机,需订货。

伺服驱动器参数设置方法

伺服驱动器参数设置方法

1、位置比例增益设定位置环调节器的比例增益。

设置值越大,增益越高,刚度越大,相同频率指令脉冲条件下,位置滞后量越小。

但数值太大可能会引起振荡或超调。

参数数值由具体的伺服系统型号和负载情况确定。

2、位置前馈增益设定位置环的前馈增益。

设定值越大时,表示在任何频率的指令脉冲下,位置滞后量越小位置环的前馈增益大,控制系统的高速响应特性提高,但会使系统的位置不稳定,容易产生振荡。

不需要很高的响应特性时,本参数通常设为0表示范围:0~100%3、速度比例增益设定速度调节器的比例增益。

设置值越大,增益越高,刚度越大。

参数数值根据具体的伺服驱动系统型号和负载值情况确定。

一般情况下,负载惯量越大,设定值越大。

在系统不产生振荡的条件下,尽量设定较大的值。

4、速度积分时间常数设定速度调节器的积分时间常数。

设置值越小,积分速度越快。

参数数值根据具体的伺服驱动系统型号和负载情况确定。

一般情况下,负载惯量越大,设定值越大。

在系统不产生振荡的条件下,尽量设定较小的值。

5、速度反馈滤波因子设定速度反馈低通滤波器特性。

数值越大,截止频率越低,电机产生的噪音越小。

如果负载惯量很大,可以适当减小设定值。

数值太大,造成响应变慢,可能会引起振荡。

数值越小,截止频率越高,速度反馈响应越快。

如果需要较高的速度响应,可以适当减小设定值。

6、最大输出转矩设置设置伺服驱动器的内部转矩限制值。

设置值是额定转矩的百分比,任何时候,这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。

本参数提供了位置控制方式下驱动器判断是否完成定位的依据,当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时,驱动器认为定位已完成,到位开关信号为ON,否则为OFF。

在位置控制方式时,输出位置定位完成信号,加减速时间常数设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间。

加减速特性是线性的到达速度范围设置到达速度在非位置控制方式下,如果伺服电机速度超过本设定值,则速度到达开关信号为ON,否则为OFF。

DA98伺服驱动器使用说明

DA98伺服驱动器使用说明

DA98伺服驱动器使用说明一、产品简介DA98伺服驱动器是一种高性能的伺服控制系统,广泛应用于各种自动化设备中。

它采用先进的电子技术和数字控制算法,能够快速准确地控制电机运动,达到精确的位置控制和速度控制。

该驱动器具有体积小、重量轻、功率密度高等特点,适用于各种工业场合。

二、产品特点1.广泛适用:DA98伺服驱动器适用于各类交流伺服电机,包括无刷直流电机、有刷直流电机等。

2.高性能:采用先进的控制算法和电子技术,实现高精度的位置和速度控制。

3.响应快:DA98伺服驱动器具有快速响应的特点,能够实现快速准确的运动控制。

4.可靠性高:采用高品质的元器件和优化设计的电路板,确保驱动器的稳定可靠性。

5.用户友好:设计简洁、易于使用,提供多种设置和调试功能,方便用户操作。

三、使用方法1.连接电源:将伺服驱动器的电源端子正确接入交流电源,确保电源电压符合要求。

2.连接电机:将伺服驱动器的电机接口正确连接至电机的对应端子,确保相位和极性正确。

3.连接控制信号:将控制信号接口正确连接至控制器的对应端子,确保信号传输的可靠性。

4.参数设置:通过驱动器的面板或调试软件,设置驱动器的各种参数,如速度、加速度、位置等。

5.检测和调试:运行驱动器,并观察电机的运动情况,根据需要进行参数微调。

6.运行控制:通过外部设备或控制模块发送指令,实现对电机的位置和速度控制。

四、注意事项1.正确接线:在连接电源、电机和控制信号时,务必确保接线正确无误,避免因接线错误而导致故障或事故。

2.电源保护:在连接电源时,需使用额定电压的电源,并确保电源线路稳定,避免因电压突变而对驱动器造成伤害。

3.参数设置:在设置驱动器参数时,应根据实际需要进行合理设置,不宜盲目调整,以防影响系统的稳定性。

4.温度控制:驱动器在工作过程中会产生一定的热量,请确保通风良好,避免过高的温度对驱动器正常工作造成影响。

5.安全防护:请合理安装和使用伺服驱动器,确保设备周围的安全措施完备,以降低意外风险。

9-0 交流伺服驱动器原理及调试

9-0 交流伺服驱动器原理及调试
华中数控
伺服系统主回路的接线图
华中数控
伺服驱动的强电回路及反馈回路接线图
SANYO DENKI AC SERVO DRIVE
CNA
R
S
RVV4X1.5 1 2 3
R
+KA10
100 Y16 24V
OUTA GND CP0+ CP0DIR0+ DIR0A+ AB+ BZ+ ZGND
CN1
12 330
R2 510欧
20 26 47 28 48 3 4 5 6 7 8 12
CNC
U V W PE
6 7 8 9
UZ VZ WZ
MS
3~
PG
CN2 24V X20 X17
49 41 43 OUT-PWR S-RDY A-RDY
A /A B /B Z /Z 9,12 +5V 17,19 10,11 0V 0V 16,18,20 +5V FG 3 4 5 6 7 8
指令脉冲输入
OA+
OA分频器
13 21 22 A相脉冲输入
伺服准备好 伺服报警 位置到位 V DC 12~24V 机械制动释放 转矩限制中 PR09选择 零速检出 PR0A选择
35 34
S-RDY+
OB+ 48 49 OB23 OZ+ OZ- 24 46 47 25
B相脉冲输入 C相脉冲输入
S-RDY37 ALM+ 36 ALM39
COIN+ 38 COIN11 BRKOFF+ 10 BRKOFF40 TLC 12 ZSP
GND CZ 19 Z相脉冲开集电极输出 20K 14 SPR/TRQR 10K 10K GND 15 16 CCWTL/TRQR GND17 CWTL18

交流伺服电机驱动器说明书

交流伺服电机驱动器说明书

交流伺服电机驱动器说明书一、产品概述交流伺服电机驱动器是一种用于控制、驱动交流伺服电机的设备,通过精确的控制电流和速度,实现对电机的准确控制。

本说明书将详细介绍交流伺服电机驱动器的功能、特点以及使用方法。

二、产品特点1.高精度控制:交流伺服电机驱动器采用先进的控制算法,能够实现高精度的电流和速度控制,确保电机运行稳定。

2.广泛适用:该驱动器适用于各种交流伺服电机,可满足不同应用场景的需求。

3.简便易用:提供简洁明了的操作界面,用户可以通过参数设置实现快速调整,使用方便。

4.稳定可靠:采用高品质元器件和先进技术制造,具有良好的稳定性和可靠性,长期运行不易出现故障。

5.保护功能:内置多种保护功能,如过流保护、过压保护、过热保护等,有效保护电机和驱动器的安全运行。

三、使用方法1.安装接线:将交流伺服电机驱动器按照说明书要求正确接线,确保连接牢固可靠。

2.参数设置:根据实际需求,在界面上进行参数设置,包括电流、速度、加减速度等参数调整。

3.运行测试:完成参数设置后,进行运行测试,观察电机运行情况,调整参数以达到理想效果。

4.使用注意事项:在使用过程中注意电压、电流等参数的范围,避免超载运行,确保电机和驱动器的安全性。

四、维护保养1.定期检查:定期检查驱动器的连接线、散热器等部件,确保无松动、损坏现象,及时进行维修。

2.清洁:定期清洁驱动器表面和散热器,防止灰尘积累影响散热效果,保持通风良好。

3.防水防尘:避免水汽、灰尘等进入驱动器内部,防止损坏元器件,影响使用寿命。

4.保持干燥:存放时保持环境干燥通风,避免潮湿影响驱动器性能。

本文介绍了交流伺服电机驱动器的概述、特点、使用方法和维护保养等内容,希望能够帮助用户更好地了解和使用这一产品。

如有任何疑问或需要进一步信息,请查阅详细的产品说明书或与生产厂家联系。

DA98A系列全数字式交流伺服驱动装置说明书

DA98A系列全数字式交流伺服驱动装置说明书

警告
表示错误的操作可能会引起灾难性的后果——死亡或重伤。
小心
表示错误的操作可能使操作人员受到伤害�还可能使设 备损坏。
注意
Hale Waihona Puke 表示不当使用可能损坏产品及设备。
II
安全守则
警告
● 本产品的设计和制造并非是为了使用在对人身安全有威胁的机械和系统中。 ● 用户的机械和系统选用本产品时�须在设计和制造中考虑安全防护措施�防止因不当操作或
本产品异常意外事故。
验收
小心
● 损坏或有故障的产品不可投入使用。
运输
小心
● 必须按产品储运环境条件储存和运输。 ● 不得超高堆放�防止跌落。 ● 转运时产品应包装妥善。 ● 不得拖曳电线、电机轴和编码器搬运伺服电机。 ● 伺服驱动器及伺服电机不得承受外力及撞击。
安装
小心
伺服驱动器和伺服电机� ● 不得安装在易燃品上面或附近�防止火灾。 ● 避免振动�严禁承受冲击。 ● 受损或零件不全时�不得进行安装。 伺服驱动器� ● 必须安装在足够防护等级的控制柜内。 ● 必须与其它设备间保留足够的间隙。 ● 必须有良好的散热条件。 ● 防止尘、腐蚀性气体、导电物体、液体及易燃易爆物质侵入。 伺服电机� ● 安装务必牢固�防止因振动松脱。 ● 防止液体侵入损坏电机和编码器。 ● 禁止敲击电机和电机轴�以免损坏编码器。 ● 电机轴不可承受超越极限的负荷。
小心
● 接线必须正确而且牢固�否则可能会使伺服电机错误运转�也可能因接触不良损坏设备。 ● 伺服电机 U、V、W 端子不可反接�不可接交流电源。 ● 伺服电机与伺服驱动器之间须直连�不能接入电容、电感或滤波器。 ● 防止导电紧固件及电线头进入伺服驱动器。 ● 电线及不耐温体不可贴近伺服驱动器散热器和伺服电机。 ● 并接在输出信号直流继电器上的续流二极管不可接反。

韦德伺服A系列驱动器说明书

韦德伺服A系列驱动器说明书
A系列驱动器规格
型号
WD10A
WD20A
WD30A
WD50A
WD75A
输出功率(KW)
0.4~0.8
1~1.5
1.7~2.3
2.3~3.8
3.0~5.5
电机额定转矩(Nm)
0.03~3.5
4~10
6~15
15-35
35-55
输入电源
单相或三相AC220V±15%
50~60Hz
编码器类型
2500线增量型编码器,省线编码器
显示、操作
LED数码管、4个按键
使用环境
温度
工作:0~55℃存贮:-20℃~80℃
湿度
小于90%(无结露)
振动
小于0.5G(4.9m/S2),10~60 Hz(非连续运行)
500、102、2000、2500线,增量型编码器,省线编码器
控制方式
①位置控制②速度控制③速度试运行④JOG运行⑤电机测试
再生制动
内置
控制特性
速度频率响应
200Hz以上
速度波动率:
<±3%(负载0~100%);<±2%(电源-15~+10%)(数值对应于额定速度)
调速比
1:5000
脉冲频率
≤500kHz
位置控制
输入方式
①脉冲+符号 ②CW脉冲+CCW脉冲③正交AB相脉冲
电子齿轮比
1~9999/1~9999
反馈脉冲
10000脉冲/转可调Leabharlann 频反馈速度控制控制功能
速度控制范围:-3000rpm~+3000rpm
速度指令
DC-10伏~+10伏(负电压:反转)
速度变化比
±0.1%或以下(负载变化0-100%)

DA98A系列全数字式交流伺服驱动装置说明书

DA98A系列全数字式交流伺服驱动装置说明书
第七章 通电运行 ........................................................................................ 37 7.1 电源连接 ..................................................................................... 37 7.2 试运行 ......................................................................................... 39 7.3 调整............................................................................................. 40
I
前言
感谢您选用 DA98A 交流伺服系统。本手册提供了使用本系统所需知识及注意事项。 操作不当可能引起意外事故。在使用本系统以前,务必仔细阅读本手册! ● 由于产品的改进,手册内容可能变更,恕不另行通知。 ● 用户对产品的任何改动我厂将不承担任何责任,产品的保修单将因此作废。
阅读本手册时,请特别留意以下警示标志:
第九章 订货指导 .......................................................................................... 55 9.1 容量选择 ..................................................................................... 55 9.2 电子齿轮比.................................................................................. 55 9.3 停止特性 ..................................................................................... 55 9.4 伺服系统与位置控制器选型计算方法........................................... 56

DA98伺服驱动器说明书

DA98伺服驱动器说明书

第一章概述1.1产品简介:交流伺服技术自九十年代初发展至今,技术日臻成熟,性能不断提高,现已广泛应用于数控机床、印刷馐机械、纺织机械、自动化生产线等自动化领域。

DDA98交流伺服系统系国产第一代全数字交流伺服系统,采用国际最新数字信号处理DSP)、大规模可编程门阵列(CPLD )和MISUBISHI智能化功率模块(IPM),集成度高、体积小、保护完善、可靠性好、彩最何必PID算法完成PWM控制,性能已达到国外同类产品的水平。

与步进系统相比,DA98交流伺服系统具有以下优点避免失步现象伺服电机自带编码器,位置信号反馈至伺服驱动器,与开环位置控制器一起构成半闭环控制系统。

宽速比、恒转矩调速比为1 : 5000,从低速到高速都具有稳定的转矩特性。

高速度、高精度伺服电机最高转速可达3000rpm,回转定位精度1/10000r。

〖注〗不同型号伺服电机最高转速不同。

控制简单、灵活通过修改参数可对伺服系统的工作方式、运行特性作出适当的设置,以适应不同的要求。

1.2到货检查1)收货后,必须进行以下检查:(1)包装箱是否完好,货物是否因运输受损?(2)核对伺服驱动器和伺服电机铭牌,收到货物是否确系所订货物?(3)核对装箱单,附件是否齐全?受损或零件不全的伺服系统,不可进行安装。

伺服驱动器必须与性能匹配的伺服电机配套使用收货后有任何疑问,请与供应商或我厂联系。

2)型号意义:(1)伺服驱动器型号DA98-04-110STZ2-1-HM适配伺服电机型号(示出华中理工大学电机厂STZ系列)探1输出功率:两位数字(04、06……23对应0.4~2.3KW 探2系列代号※〔:可选配其它国产、进口伺服电机,需订货。

驱动器缺省参数仅适配STZ系列伺服电机,选配其它伺服电机时,出厂参数已备份在EEPROM区。

恢复出厂参数时应执行恢复备份,不可执行恢复缺省参数操作。

探2:中小功率(小于等于1.5KW )为标准配置,中功率(大于1.5KW、小于等于2.3KW )采用加厚散热器。

DA98A用户参数

DA98A用户参数
②采用带积分分离的PI调节器能减小速度超调。
③当速度误差超过本设置值,速度调节器由PI调节器变成P调节器。
0~3000r/min
66
速度积分分离点的速度比例增益变化率
①设定速度积分分离后的速度比例增益变化率。
②当速度积分分离后,速度比例增益变为
③本参数通常设为100%。
10~400%
序号
名称
功能
参数范围
1:显示当前位置低5位;
2:显示当前位置高5位;
3:显示位置指令(指令脉冲累计量)低5位;
4:显示位置指令(指令脉冲累计量)高5位;
5:显示位置偏差低5位;
6:显示位置偏差高5位;
7:显示电机转矩;
8:显示电机电流;
9:显示直线速度;
10:显示控制方式;
11:显示位置指令脉冲频率;
12:显示速度指令;
28
到达速度
①设置到达速度。
②在非位置控制方式下,如果电机速度超过本设定值,则SCMP ON,否则SCMP OFF。
③在位置控制方式下,不用此参数。
④与旋转方向无关。
⑤比较器具有迟滞特性。
0~3000
r/min
30
直线速度换算分子
①用于显示系统的直线运行速度

1~32767
序号
名称
功能
参数范围
30
直线速度换算分子
10400序号名称功能参数范围67位置偏差拐点为了改善位置控制特性兼顾定位加工高速移动可以采用变位置环增益方案即在不同位置偏差情况下采用不同的增益
用户参数
序号
名称
功能
参数范围
0
密码
用于防止参数被误修改。需要设置参数时,先将本参数设置为315,然后设置参数。调试完后,最后再将本参数设置为0,确保以后参数不会被误修改。

DA98B用户手册_V2.01

DA98B用户手册_V2.01
不要修改、拆除 或修理驱动器
不遵循该指示,可能 会导致电击或损伤
电源恢复后,可能会突 然起动,不可靠近装置
不遵循该指示,可 能会导致人身伤害
IV
不要阻止热扩散或者 将异物置于散热片内
不遵循该指示,可 能会导致电击、损
坏以及火灾
确保配线正确
不遵循该指示,可能 会导致电击、损伤
安全守则
遵循电压指导说明
■ 下面的危险和注意标识是在操作过程中可能发生的危险等级,关
系到作业安全标识的叙述,其所述内容极为重要,请务必遵守。
危险 表示如果进行错误操作,将会导致危险 情况的发生,可能会造成死亡或重伤。
注意 表示如果进行错误操作,将会导致危险 情况的发生,可能会造成中等程度的受 伤或轻伤,以及导致物质上的损失。
1.1 产品简介.......................................................................................................................1 1.2 到货检验.......................................................................................................................2 1.3 产品外观.......................................................................................................................3
6.2 通电试运行 ...............................................................................................................37
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章 概述1.1 产品简介:交流伺服技术自九十年代初发展至今,技术日臻成熟,性能不断提高,现已广泛应用于数控机床、印刷馐机械、纺织机械、自动化生产线等自动化领域。

DDA98交流伺服系统系国产第一代全数字交流伺服系统,采用国际最新数字信号处理DSP )、大规模可编程门阵列(CPLD )和MISUBISHI 智能化功率模块(IPM ),集成度高、体积小、保护完善、可靠性好、彩最何必PID 算法完成PWM 控制,性能已达到国外同类产品的水平。

与步进系统相比,DA98交流伺服系统具有以下优点 ● 避免失步现象伺服电机自带编码器,位置信号反馈至伺服 驱动器,与开环位置控制器一起构成半闭环 控制系统。

● 宽速比、恒转矩调速比为1:5000,从低速到高速都具有稳 定的转矩特性。

● 高速度、高精度伺服电机最高转速可达3000rpm , 回转定位 精度1/10000r 。

〖注〗不同型号伺服电机最高转速不同。

● 控制简单、灵活通过修改参数可对伺服系统的工作方式、运 行特性作出适当的设置,以适应不同的要求。

1.2 到货检查1)收货后,必须进行以下检查:(1) 包装箱是否完好,货物是否因运输受损?(2) 核对伺服驱动器和伺服电机铭牌,收到货物是否确系所订货物? (3) 核对装箱单,附件是否齐全?2)型号意义:(1) 伺服驱动器型号DA98适配伺服电机型号(示出华中理工大学电机厂STZ 系列) ※1 输出功率:两位数字(04、06……23)对应0.4~2.3KW ※2系列代号※1:可选配其它国产、进口伺服电机,需订货。

驱动器缺省参数仅适配STZ 系列伺服电机,选配其它伺服电机时,出厂参数已备份在EEPROM 区。

恢复出厂参数时应执行恢复备份,不可执行恢复缺省参数操作。

※2:中小功率(小于等于1.5KW )为标准配置,中功率(大于1.5KW 、小于等于2.3KW )采用加厚散热器。

〖注〗产品出厂时,上面填写框已按产品型号填写好,请用户与产品铭牌核对。

(2) 伺服电机型号DA98交流伺服驱动器可与国内外多款伺服电机配套,由用户订货时选择。

本手册按华中电机厂生产的伺服电机进行描述,其它型号伺服电机有关资料随伺服电机提供。

STZ —— HM3(1DA98伺服驱动器标准附件安装使用手册(本书)1本 安装支架2个 ×8沉头螺钉4个 插头(DB25孔) 1套 (注1) 插头(DB25针)1套 (注2) 〖注1〗 配套我厂位置控制器时,与信号电缆(3)米配套提供。

〖注2〗我厂提供伺服电机时,用户可选择反馈电缆(3米)配套提供。

(2)伺服电机标准附件按伺服电机说明书提供1.3 产品外观1) 伺服驱动器外观 2) 伺服电机外观第二章 安装光电编码器反馈电机工作电压H :300V L :200V 额定转速级别 1:低速(1500/2000rpm ) 2:高速(2500/3000rpm ) 零速转矩2、4、5、6、7.5、10…N.m 正弦波驱动伺服电机 电机外径 110:110×110mm 130:130×130mm2.1 环境条件2.2 伺服驱动器安装1)安装环境(1)防护伺服驱动器自身结构无防护,因此必须安装在防护良好的电柜内,并防接触腐蚀性、易燃性气体,防止导电物体、金属粉尘、油雾及液体进入内部。

(2)温湿度环境温度0-50℃,长期安全工作温度在45℃以下,并应保证良好的散热条件。

(3)振动和冲击驱动器安装应避免振动,采取减振措施控制振动有0.5(4.9m/S2)以下,振动器安装应不得随重压和冲击。

2)安装方法(1)安装方式用户可采用底板安装方式或面板安装方式安装,安装方向垂直于安装面向上。

图2.1为底板安装示意图,图2.2为面板安装示意图。

(2)安装间隔图2.3示单台驱动器安装间隔,图2.4示出多台驱动器安装间隔,实际安装中应尽可能留出较大间隔,保证良好的散热条件。

图2.4 单台驱动器安装间隔 图2.4 多台驱动器安装间隔(3) 散热为保证驱动器周围温度不致持续升高,电柜内应有对流风吹向驱动器的散热器。

2.3伺服电机安装(1) 防护华中STZ 系列伺服电机不是防水型的,所以安装使用时必须防止液体溅到电机上,必须防止油水从电机引线和电机轴进入电机内部。

〖注〗用户需要防水型伺服电机,请在订货时声时。

(2) 温湿度环境温度应保持在0~40℃(不结冰).电机长期运行会发热升温,周围空间较小或附近有发热设备时,应考虑强迫散热。

湿度应不大于90%RH ,不得结露。

(3) 振动伺服电机应避免安装在有振动的场合,振动应不大于0.5G (4.9m/s 2)。

2)安装方法(1)安装方式STZ 系列电机采用凸缘安装方式,电机安装方向任意。

(2)安装注意事项:● 拆装带轮时,不可敲击电机或电机轴,防止损坏编码器。

应采用螺旋式压拨工具拆装。

● STZ 系列电机不可承受大的轴向。

径向负荷。

建议选用弹性联轴器连接负载。

● 固定电机时需用止松垫圈紧固,防止电机松脱。

第三章 接线3.1标准接线驱动器的外部连接与控制方式有关。

1) 位置控制方式:图3.1示出位置控制方式标准接线2) 速度控制方式:图3.2示出速度控制方式标准接线3) 配线(1) 电源端子TB● 线径:R 、S 、T 、PE 、U 、V 、W 端子线径 ≥1.5mm 2(AWG14-16),R 、T 端子线径≥1.0 mm 2(AWG16-18)。

● 接地:接地线应尽可能粗一点,驱动器与伺服电机在PE 端子一点接地,接地电阻<100Ω。

● 端子连接采用JUT-1.5—4预绝缘冷压端子,务必连接牢固。

● 建议由三相隔离变压器供电,减少电击伤人可能性。

● 建议电源经噪声滤波器提供电,提高抗干扰能力。

● 请安装非熔断型(NFB )断路器使驱动器故障时能及时切断外部电源。

(2) 控制信号CN1、反馈信号CN2● 线径:采用屏蔽电缆(最好选用绞合屏蔽电缆),线径≥0.12mm 2(AWG24-26),屏蔽层须接FG 端子。

● 线长:电缆长度尽可能短,控制CN1电缆不超过3米,反馈信号CN2电缆长度不超过20米。

● 布线:远离动力线路布线,防止干扰串入。

● 请给相关线路中的感性元件(线圈)安装浪涌吸收元件:直流线圈反向并联续流二极管,交流线圈并联阻容吸收回路。

图3.1位置控制方式标准接线 图3.2速度控制方式标准接线3.2端子功能1)端子配置图3.3为伺服驱动器接口端置图。

其中TB为端子排;CN1为DB25接插件,插座为针式,插头为孔式;CN2 也为DB25接插件,插座为孔式,插头为针式。

`图3.3伺服驱动器接口端子配置图2)电源端子TB3)控制端子CN1控制方式简称:P代表位置控制方式S代表速度控制方式续表3.2 控制信号输入/输出端子CN1表3.3编码器信号输入/输出端子CN23.3 I/O 接口原理1)开关量输入接口图3.4 Type1 开关量输入接口(1)由用户提供电源,DC12~24V,电流≥100M;(2)注意,如果电流极性接反,会使伺服驱动器不能工作。

2)开关量输出接口图3.5 Type2 开关量输出接口(1)外部电源由用户提供,但是必需注意,如果电源的极性接反,会使伺服驱动器损坏。

(2)输出为集电极开路形式,最大电流50mA,外部电源最大电压25V。

因此,开关量输出信号的负载必须满足这个限定要求。

如果超过限定要求或输出直接与电源连接,会使伺服驱动器损坏;(3)如果负载是继电器等电感性负载,必须在负载两端反并联贯流二极管。

如果续流二极管接反,会使伺服驱动器损坏。

3)脉冲量输入接口图3.6 Type3 脉冲量输入接口的差分驱动方式图3.7 Type3 脉冲量输入接口的单端驱动方式(1)为了正确地传送脉冲量数据,建议采用差分驱动方式:(2)差分驱动方式下,采用AM26LS31、MC3487或类似的RS422线驱动器;(3)采用单端驱动方式,会使动作频率降低。

根据脉冲量输入电路,驱动电流10~15mA,限定外部电源最大电压25V的条件,确定电阻R的数值。

经验数据:VCC=24V,R=1.3~2K;VCC=12V,R=510~820Ω;VCC=5V,R=82~120Ω。

(4)采用单端驱动方式时,外部电源由用户提供,但必需注意,如果电源极性接反,会使伺服驱动器损坏。

(5)脉冲输入形式详见表3.4,箭头表示计数沿,表3.5是脉冲输入时序及参数。

当使用2相输入形式时,其4倍频脉冲频率≤500kH.。

表3.4脉冲输入形式表3.5脉冲输入时序参数图3.9 CCW 脉冲/CW 脉冲输入接口时序图(最高脉冲频率500kHz ) 图3.10 2相指令脉冲输入接口时序图(最高脉冲频率125kHz )4)图3.11 伺服电机光电编码器输入接口第四章参数4.1 参数一览表●下表中的出厂值以适配华中电机厂110STZ2-1-HM(2Nm、2000rpm)电机的驱动器为例,带“*”标志的参数在其他型号中可能不一样。

●下表中带“△”标志的参数为只读参数,用户修改无效。

表4.1 参数一览表续表4.1 参数一览表4.2 参数功能表4.3驱动器型号、伺服电机对照表注:标有“※”的驱动器须采用加厚散热器。

第五章报警与处理5.1 报警一览表5.2 报警处理方法第六章显示与操作6.1键盘操作●驱动器面板由6个LED数码管显示器和4Enter组成,用来显示系统各种状态、设置参数等。

按键功能如下::序号、数值增加,或选项向前。

:序号、数值减少,或选项退后。

:返回上一层操作菜单,或操作取消。

:进入下一层操作菜单,或输入确认。

〖注〗●6位LED数码管显示系统各种状态及数据,全部数码管或最右边数码管的小数点显示闪烁,表示发生报警。

●操作按多层操作菜单执行,第一层为主菜单,包括七种操作方式,第二层为各操作方式下的功能菜单。

图6.1示出主菜单操作框图:图6.1方式选择操作框图6.2. 监视方式在第1层中选择”dP-“,并按21种显示状态,用图6.2 监视方式操作框图[注1]输入脉冲量为经过输入电子齿轮放大后的脉冲。

[注2]脉冲量单位是系统内部脉冲单位,在本系统中10000脉冲/转。

脉冲量用高5位+低5位表示,计算方法为[注3]控制方式:0-位置控制;1-速度控制;2-速度试运行;3-JOG运行;4-编码器调零。

[注4]如果显示数字达到6位(例如显示-12345),则不再显示提示字符。

[注5]位置指令脉冲频率是在输入电子齿轮放大之前实际的脉冲频率,最小单位0.1kHz,正向显示正数,反向显示负数。

[注6]电机电流I的计算方法是[注7]一转中转子绝对位置表示转子在一转中相对定子所处的位置,以一转为一个周期,范围是0~9999。

[注8]输入端子显示如图6.3所示,输出端子显示如图6.4所示,编码器信号显示如图6.5所示。
