风管支吊架的形式与安装（系列帖之三）1. 风管的支吊架形式1. 风管的托架风管沿墙、柱敷设时，常采用托架来承托管道的重量，风管能否安装得平直、稳定，主要取决于支架安装的是否合适。
托架是由横梁和抱箍两部分构成，当风管断面尺寸较大，重量较重时，在托架横梁和墙壁之间还应增加一个斜撑。
安装时，托架横梁固定在墙壁或柱子上，风管安装在横梁上，然后用抱箍将风管固定在托架横梁上。
托架的安装形式如图6.20、6.21所示。
管道知识拓展：支架的安装方法支架的安装方法可以根据现场的情况，灵活采用多种施工方法，栽埋法、预埋钢板焊接固定法、射钉固定法、抱柱固定法是常用的方法，栽埋法是将支架的型钢横梁直接栽埋在墙体之上的一种施工方法;预埋钢板焊接固定法是将钢板直接预埋在墙体或柱子上，膨胀螺栓固定法是将膨胀螺栓打入由电钻打好的洞中，然后拧紧螺母，将支架安装在墙上;射钉枪法是用射钉枪将射钉射入建筑物的构体上，再用螺母将支架固定在射钉上的施工方法;抱住固定法是用两根支架横梁紧贴柱子安装，然后用两条双头螺栓把角钢和支架固定于柱子上的施工方法。
图 6.20 砖墙托架的安装形式图 6.21柱上托架的安装形式1、预埋件焊接2、预埋螺栓紧固3、双头螺栓紧固4、抱箍紧固2. 风管的吊架风管在梁、楼板、屋面及桁架等下面敷设时，由于风管距墙壁较远，无法在墙上进行固定，这时应采用吊架将风管吊装在梁或楼板上。
吊架分为单杆和双杆两种形式，矩形风管的吊架由吊杆和横梁构成，圆形风管的吊架由吊杆和抱箍构成，如图 6.22所示。
图6.22 风管吊架的形式3. 支吊架的间距：应根据风管断面尺寸的大小、加工风管所选板材的类型和厚度、风管是否保温等情况，进行综合确定。
若无设计要求时，不保温风管的支、吊架的间距可按表6.12确定，保温风管可按表6.12中的要求值乘以0.85确定。
表6.12 风管支吊架间距2. 风管支吊架的安装1)风管支架在墙上的安装沿墙敷设的风管常采用托架固定。
【暖通】通风与空调施工风管系统支、吊架安装规定
通风与空调施工风管系统支、吊架安装规定：
1.风机、空调机组、风机盘等设备的支、吊架设计要求设置隔振器，其品种、规格应符合设计及产品技术文件要求。
2.支、吊架不应设置在风日、检查口处以及阀门、自控机构的操作部位，且距风口不应小于200mm.
3.圆形风管U形管卡圆弧应均匀，且应与风管外径相一致。
4.支、吊架距风管末端不应大于1000mm，距水平弯头的起弯点间距不应大于500mm.设在支管上的支吊架距干管不应大于1200mm.
5.吊杆与吊架根部连接应牢固。
吊杆采用螺纹连接时，拧入连接螺母的螺纹长度应大于吊杆直径，并应有防松动措施。
吊杆应平直，螺纹完整、光洁。
安装后，吊架的受力应均匀，无变形。
6.边长（直径）大于或等于630mm的防火阀宜设独立的支、吊架；水平安装的边长（直径）大于200mm的风阀等部件与非金属风管连接时，应单独设置支、吊架。
7.水平安装的复合风管与支、吊架接触面的两端，应设置厚度大于或等于1.0mm宽度宜为60mm-80mm，长度宜为100mm-120mm的镀锌角形垫片。
8.垂直安装的非金属与复合风管，可采用角钢或槽钢加工成“井”字形抱箍作为支架。
支架安装时。
风管内壁应衬镀锌金属内套，并应采用镀锌螺栓穿过管壁将抱箍与内套固定。
螺孔间距不应大于120mm，螺母应位于风管外侧。
螺栓穿过的管壁处应进行密封处理。
9.消声弯头或边长（直径）大于1250mm的弯头、三通等应设置独立的支、吊架。
10.长度超过20m的水平悬吊风管，应设置至少1个防晃支架。
11.不锈钢板、铝板风管与碳素钢支、吊架的接触处，应采取防电化学腐蚀措施。
吊架规范

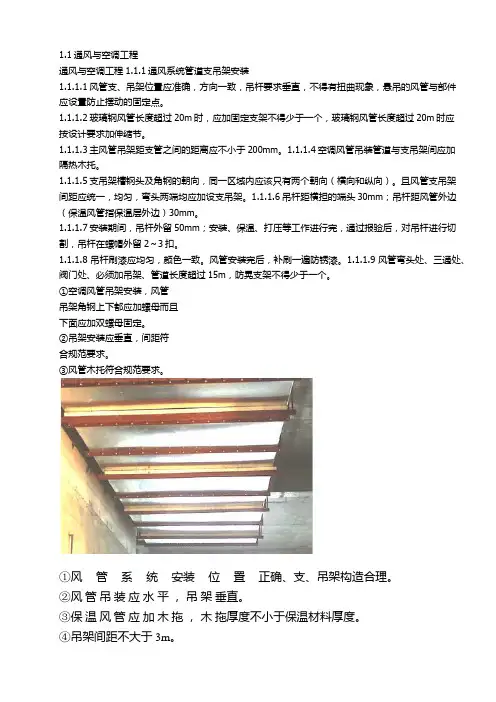

1.1通风与空调工程通风与空调工程1.1.1通风系统管道支吊架安装1.1.1.1风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。

1.1.1.2玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节。
1.1.1.3主风管吊架距支管之间的距离应不小于200mm。
1.1.1.4空调风管吊装管道与支吊架间应加隔热木托。
1.1.1.5支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。
且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。
1.1.1.6吊杆距横担的端头30mm；吊杆距风管外边（保温风管指保温层外边）30mm。
1.1.1.7安装期间，吊杆外留50mm；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2～3扣。
1.1.1.8吊杆刷漆应均匀，颜色一致。
风管安装完后，补刷一遍防锈漆。
1.1.1.9风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。
①空调风管吊架安装，风管吊架角钢上下都应加螺母而且下面应加双螺母固定。
②吊架安装应垂直，间距符合规范要求。
③风管木托符合规范要求。
①风管系统安装位置正确、支、吊架构造合理。
②风管吊装应水平，吊架垂直。
③保温风管应加木拖，木拖厚度不小于保温材料厚度。
④吊架间距不大于3m。
①风管三通处应单独加吊架。
①当风管弯头大400mm时，应单独加支吊架。
①风管垂直安装时，支架间距不得大于3m。
②风管支架安装平整牢固,与风管接触紧密。
①风管吊杆直径不得小于6mm。
②吊杆与风管之间距离为30mm。
③吊杆螺栓孔应钻孔。
④固定吊杆螺栓上下加锁母31.1.2风管安装节点控制1.1.2.1风管连接1风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同,且螺丝长度应长短一致。
2风管法兰垫料的厚度宜为3～5mm，洁净系统不得小于5mm。
