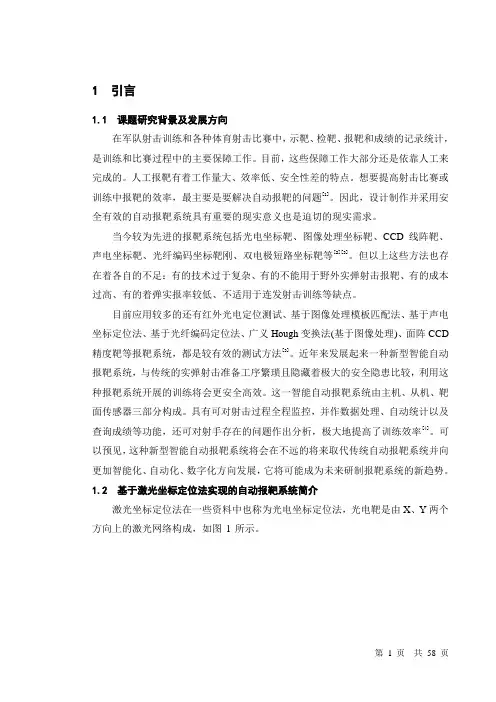

1 引言1.1 课题研究背景及发展方向在军队射击训练和各种体育射击比赛中，示靶、检靶、报靶和成绩的记录统计，是训练和比赛过程中的主要保障工作。
目前，这些保障工作大部分还是依靠人工来完成的。
人工报靶有着工作量大、效率低、安全性差的特点。
想要提高射击比赛或训练中报靶的效率，最主要是要解决自动报靶的问题[1]。
因此，设计制作并采用安全有效的自动报靶系统具有重要的现实意义也是迫切的现实需求。
当今较为先进的报靶系统包括光电坐标靶、图像处理坐标靶、CCD线阵靶、声电坐标靶、光纤编码坐标靶刚、双电极短路坐标靶等[2][3]。
但以上这些方法也存在着各自的不足：有的技术过于复杂、有的不能用于野外实弹射击报靶、有的成本过高、有的着弹实报率较低、不适用于连发射击训练等缺点。
目前应用较多的还有红外光电定位测试、基于图像处理模板匹配法、基于声电坐标定位法、基于光纤编码定位法、广义Hough变换法(基于图像处理)、面阵CCD 精度靶等报靶系统，都是较有效的测试方法[3]。
近年来发展起来一种新型智能自动报靶系统，与传统的实弹射击准备工序繁琐且隐藏着极大的安全隐患比较，利用这种报靶系统开展的训练将会更安全高效。
这一智能自动报靶系统由主机、从机、靶面传感器三部分构成。
具有可对射击过程全程监控，并作数据处理、自动统计以及查询成绩等功能，还可对射手存在的问题作出分析，极大地提高了训练效率[4]。
可以预见，这种新型智能自动报靶系统将会在不远的将来取代传统自动报靶系统并向更加智能化、自动化、数字化方向发展，它将可能成为未来研制报靶系统的新趋势。
1.2 基于激光坐标定位法实现的自动报靶系统简介激光坐标定位法在一些资料中也称为光电坐标定位法，光电靶是由X、Y两个方向上的激光网络构成，如图l 所示。
图1.1 光电靶将普通靶纸置于激光网络之前并与之同轴，当子弹打破靶纸，并穿越激光网络时，会阻断相应位置处X和Y两个方向上的各一路激光，从而使接收装置(光敏管)开关状态发生变化[5][6]。
