滴灌施工安装与运行管理培训课件PPT(共 49张)
合集下载
滴灌工程技术培训课件
我国目前采用的管道输水一般是指低压管道输水灌溉 系统，实际上，喷灌、微灌都离不开管道输水。
第 二讲 、 管道输水灌溉技术基本概念
2、低压管道输水灌溉与喷灌、微灌的区别
低压管道输水灌溉工程 ：由自然落差或水泵加压形 成的有压水流，通过压力管网送至田间出水口，进 行地面灌溉的工程。给水栓流量大，出口压力2-3m.
群众低造价要求而自行降低标准，结果造成一些工程运行 寿命短，挫伤了农民的积极性，并对高效节水的发展产生 一些负面影响。
第三讲 微灌工程建设灌溉发展中存在的问题
（4）施工不规范
灌水器、管道及附属设备安装不规范 不进行管道打压试验，弄不清楚打压与通水试
运行区别。 管道回填不按规定进行。 监理不到位，监理形同虚设，没有监理日志。
（1）地形：灌区面积在5000亩以上的1：5000的地形图，在5000亩以 下采用1：2000的地形图，建筑物附近用1：500地形图。 （2）土壤质 地，一般可分为沙土、沙壤土、壤土、壤黏土、黏土。注意测定判别 指标表5-1 。（3）土壤容重是未破坏自然结构的情况下，单位体积的 干土重，单位为g/cm3，5—2表列出我国部分地区土壤容重的参考值。 （4）田间持率，当田间土壤水分在灌溉时，土壤内单位体积的含水量。 一般农作物适宜含水量在田间含水量的60—100%。表5—3是我国部分 田间持水量的参考值表。 3、气象资料， 4、作物资料，5、水源资料。
水
送到高位水池在进管道。平原井灌区
系
管道系统大部分为水泵直送式。
统
第 二讲 管道输水灌溉技术基本概念 3、管道输水灌溉系统的类型
自
利用地形自然落差所提供的水
压 输
头满足管道系统在运行时所需
水
的工作压力。在渠道位置较高
第 二讲 、 管道输水灌溉技术基本概念
2、低压管道输水灌溉与喷灌、微灌的区别
低压管道输水灌溉工程 ：由自然落差或水泵加压形 成的有压水流，通过压力管网送至田间出水口，进 行地面灌溉的工程。给水栓流量大，出口压力2-3m.
群众低造价要求而自行降低标准，结果造成一些工程运行 寿命短，挫伤了农民的积极性，并对高效节水的发展产生 一些负面影响。
第三讲 微灌工程建设灌溉发展中存在的问题
（4）施工不规范
灌水器、管道及附属设备安装不规范 不进行管道打压试验，弄不清楚打压与通水试
运行区别。 管道回填不按规定进行。 监理不到位，监理形同虚设，没有监理日志。
（1）地形：灌区面积在5000亩以上的1：5000的地形图，在5000亩以 下采用1：2000的地形图，建筑物附近用1：500地形图。 （2）土壤质 地，一般可分为沙土、沙壤土、壤土、壤黏土、黏土。注意测定判别 指标表5-1 。（3）土壤容重是未破坏自然结构的情况下，单位体积的 干土重，单位为g/cm3，5—2表列出我国部分地区土壤容重的参考值。 （4）田间持率，当田间土壤水分在灌溉时，土壤内单位体积的含水量。 一般农作物适宜含水量在田间含水量的60—100%。表5—3是我国部分 田间持水量的参考值表。 3、气象资料， 4、作物资料，5、水源资料。
水
送到高位水池在进管道。平原井灌区
系
管道系统大部分为水泵直送式。
统
第 二讲 管道输水灌溉技术基本概念 3、管道输水灌溉系统的类型
自
利用地形自然落差所提供的水
压 输
头满足管道系统在运行时所需
水
的工作压力。在渠道位置较高
《农业灌溉培训》PPT课件
33
苗圃、蔬菜和花卉微喷灌
苗圃、蔬菜和花卉微喷与果树的微喷不同。苗圃的微 喷类似喷灌，是对苗圃从上方进行全面灌溉，其灌水 均匀度是通过喷头湿润范围的重叠来实现的。果园微 喷属于树下灌溉，跟滴灌一样，属于局部灌溉。
可整理ppt
34
滴灌带（管）在田间常见的问题及解决办法
问题 灌水器通道阻塞
根系扎进灌水器中
42
第四节 自动化控制系统
可整理ppt
43
灌溉自动控制分类
半自动控制：
有手动成分的控制为半自动控制；定时间定量控制器控制，实际 为半自动控制。因为灌溉制度：灌水时间（什么时候灌溉），灌 水延续时间（灌多长时间）、灌水周期（间隔多长时间灌一次） 均由人工确定。合理与否，取决于管理人员知识、经验等。
时时灌溉
常令润泽
农业灌溉培训
可整理ppt
东方生态上海分公司 陈婷婷
1
第一节 农业灌溉
可整理ppt
2
农业灌溉的方式
农业灌溉按照采用的主要节水工程措施分为渠道防渗 工程、低压管道输水工程、喷灌工程、微灌工程、集 雨灌溉工程和田间节水地面灌溉工程六类。
可整理ppt
3
渠道防渗工程
为减少由渠道输水时渗入渠床而流失水量所采取的各 种工程技术措施。常用土料、水泥土、石料、混凝土 和沥青混凝土的材料建立渠道防渗层，以达到防渗的 目的。
地埋滴灌的好处是材料埋在地下，不容易发生老化，不影响地面 的耕作活动。缺点是如果滴灌带（管）破损或滴头堵塞后不容易 发现，而且维修困难。同时，系统的清洗等程序和比地面滴灌复 杂。对一般管理水平的用户，建议用地面滴灌。
可整理ppt
28
土壤入渗率
可整理ppt
29
滴灌PPT演示课件
16
4. 水量校核及灌溉制度拟定
水量校核(水量平衡计算)：
4.1水量校核 4.2灌溉制度拟定 4.3轮灌组划分
Q需
AI a
1000C
200000 2.5 1000 0.90 10
55.6(m3
/ h)
Q需：系统需水流量， m3/h；A ：灌溉面积，m2； η ：灌溉水利用系数,0.9 ；C ：滴灌系统日最大运行时数C=10 h ； Ia ：设计需水强度，mm ， 这里取2.5mm/d。
P＝0.785×0.42/0.3/0.4＝1.05＞0.85
15
4. 水量校核及灌溉制度拟定
4.1水量校核 4.2灌溉制度拟定 4.3轮灌组划分
水量平衡分析：
1.山丘区：根据需水量和灌溉保证率确定蓄水池容积 2.我省一般水量都有保障,直接对水量供需进行校核
水量校核(水量平衡计算)：
两种方法: 需水量<可供水量 实灌面积<可灌面积
轮灌组5 3.0亩
球阀 支管5-1
支管5-2
?
?
路
引水渠道
干管2 支管8-1 支管8-2
?
?
?
轮灌组8 3.0亩
11
3. 系统布置形式
3.2毛管布置：
滴灌毛管长度30 m，沿大棚长度方向 垄上布置，控制宽度0.4 m，每个大棚 布设7条毛管。
大 棚 1
φ 16滴灌毛管 迷宫式滴头 φ 50支管
12
最大净灌水定额 设计灌水周期 设计毛灌水定额 一次灌水的延续时间
19
4. 水量校核及灌溉制度拟定
灌溉制度拟定：
4.1水量校核 4.2灌溉制度拟定 4.3轮灌组划分
滴灌设备ppt课件
2、输水管道。是把供水装置的水引向温室等滴灌 区的通道。对于温室来说，一般是二级式，即干管 和支管，滴灌管直接安装在支管上。滴灌管为高压 聚乙烯或聚氯烯管，管的内径有25-100毫米不同的 规格。温室外的干管埋入0.8-1米深的冻土层以下 。输水管道上引至温室的出水管的内径为37.5-50 毫米，输水管道上需要安装过滤器，以防铁锈和泥 沙堵塞。过滤器采用8-10目的纱网过滤，同时要安 装压力表阀门和肥料混合箱（容积0.5-1立方米） 。进入温室后的管道一般置于温室中柱或通道前的 地面上。
滴灌设备
简介
滴灌是一种半自动化的机械灌溉方式，安装好 的滴灌设备，使用时只要打开阀门，调至适当的 压力，即可把水分送到作物根区自行灌溉。滴灌 比地面沟灌节约用水30-40%，对土壤结构的破坏 大大减轻。滴灌的温室地温相对来说要比传统地 面灌溉的高，有利于栽培作物早长早发；湿度较 低有利于减轻病虫害发生，增产效果比较明显， 一般果菜类可以增产10-20%。
工作原理
滴灌设备是滴水灌溉技术中所用的灌溉工具 的组合总称滴灌设备。 滴灌设备包括：管上滴头 ，滴灌带，滴灌管。滴灌带有连续贴片式、边缝 式、双壁式、内镶片式。滴灌管分内镶片式及内 镶柱状式。滴灌灌水器还分非压力补偿及压力补 偿式。滴灌设备主要应用于宽行、高经济价值的 作物如果树、棉花、土豆、蔬菜、苗圃、温室作 物等的灌溉上，林业种树及及园林乔、灌木、花 卉等植物的灌溉上。滴灌技术可节水、节工、节 肥、高产、优质。滴灌系统必须过滤，并配施肥 装置。
3、滴水部分。多采用聚乙烯塑料薄膜滴灌带，厚 度0.8-1.2毫米，直径有16、20、25、32、40、50 毫米等规格，颜色为黑色和蓝色，主要是防止管 内生绿苔，堵塞管道。日光温室栽培垄或畦比较 短，可选用直径小的软管。滴管带软管的左右两 侧各有一排0.5-0.7毫米孔径的滴水孔，每侧孔距 25厘米，两侧滴孔交错排列。当水压达到0.020.05兆帕时，软管便起到输水作用，将软带的水 从两侧滴孔滴入根际土壤中。每米软带的出水量 为每小时13.5-27升。
滴灌肥使用技术ppt课件
N– 氮 P –磷 K –钾 + – 微量元素
促根：增加根层养分容量
增加田间作物根 系深度相当于增 加根层土壤养分 储备、减少淋洗 损失的可能；
增加根层土壤的CEC及有 机质含量，提高土壤有 效养分库的大小
养分
Clay
1）增加根系下扎深度：土温、砧木、疏松土壤、 2）提高土壤有机质及有机碳数量、增加微生物活性
干土
通过灌溉施肥技术可以有效的改善作物生长环 境、增强作物根系土壤的透气性、缓减土壤板结、 降低土壤的盐渍化、增加地温、增加光照、减少温 室湿度。
减少除草剂用量： 滴灌只湿润作物种 植行，行间杂草很 少，显著减少除草 剂用量和除草人工
。
滴灌施肥
灌溉施肥技术效果：
提高水分生产效率，节水30～60％； 提高肥料利用效率，节肥30～50％； 有效提高作物产量，增产10～20％； 降低鲜食葡萄行间湿度，减少农药15～30% ； 节省施肥打药劳动力10～15个。
.
存在的问题
以狭隘、陈旧的肥料观念来衡量现在肥料 肥效，认为如果按照技术人员说的做了， 就必须达到肥料的理论产量和质量，否则 证明新推出的肥料无效果或效果不明显。 在这里纠正一个观念：任何肥料对任何作 物产量和品质没有绝对的有效，因为农业 生产同当年气候、人员管理方式方法、药 剂使用的时期等息息相关，对新推出的肥 料要求必须达到某种产量或品质，是差强 人意的。
滴灌施肥技术及水溶性肥料的 正确选择与合理施用
.
授课内容
滴灌施肥技术的概念 职工使用滴灌肥存在的主要问题 滴灌肥使用的优点 灌溉施肥技术效果 滴灌施肥操作与注意事项 施肥技术
.
滴灌施肥技术的概念
将肥料溶入施肥容器中，并随同灌溉水顺管道进 入作物根区的过程叫做滴灌随水施肥，国外称灌 溉施肥（Fertigation），即：根据作物生长各个 阶段对养分的需要和土壤养分供给状况，准确将 肥料补加和均匀施在作物根系附近，并被根系直 接吸收利用的一种施肥方法。
促根：增加根层养分容量
增加田间作物根 系深度相当于增 加根层土壤养分 储备、减少淋洗 损失的可能；
增加根层土壤的CEC及有 机质含量，提高土壤有 效养分库的大小
养分
Clay
1）增加根系下扎深度：土温、砧木、疏松土壤、 2）提高土壤有机质及有机碳数量、增加微生物活性
干土
通过灌溉施肥技术可以有效的改善作物生长环 境、增强作物根系土壤的透气性、缓减土壤板结、 降低土壤的盐渍化、增加地温、增加光照、减少温 室湿度。
减少除草剂用量： 滴灌只湿润作物种 植行，行间杂草很 少，显著减少除草 剂用量和除草人工
。
滴灌施肥
灌溉施肥技术效果：
提高水分生产效率，节水30～60％； 提高肥料利用效率，节肥30～50％； 有效提高作物产量，增产10～20％； 降低鲜食葡萄行间湿度，减少农药15～30% ； 节省施肥打药劳动力10～15个。
.
存在的问题
以狭隘、陈旧的肥料观念来衡量现在肥料 肥效，认为如果按照技术人员说的做了， 就必须达到肥料的理论产量和质量，否则 证明新推出的肥料无效果或效果不明显。 在这里纠正一个观念：任何肥料对任何作 物产量和品质没有绝对的有效，因为农业 生产同当年气候、人员管理方式方法、药 剂使用的时期等息息相关，对新推出的肥 料要求必须达到某种产量或品质，是差强 人意的。
滴灌施肥技术及水溶性肥料的 正确选择与合理施用
.
授课内容
滴灌施肥技术的概念 职工使用滴灌肥存在的主要问题 滴灌肥使用的优点 灌溉施肥技术效果 滴灌施肥操作与注意事项 施肥技术
.
滴灌施肥技术的概念
将肥料溶入施肥容器中，并随同灌溉水顺管道进 入作物根区的过程叫做滴灌随水施肥，国外称灌 溉施肥（Fertigation），即：根据作物生长各个 阶段对养分的需要和土壤养分供给状况，准确将 肥料补加和均匀施在作物根系附近，并被根系直 接吸收利用的一种施肥方法。

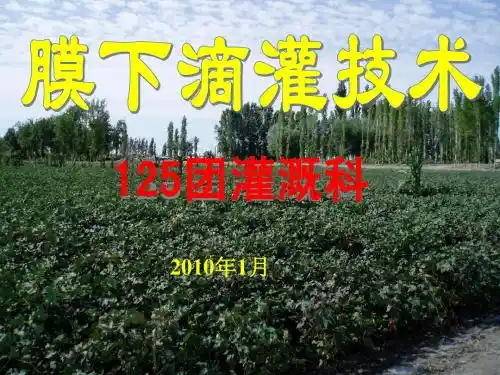

09年膜下滴灌技术培训课件
支2-8
a
54.5米
支1-9
90pe支管100米， Q67144L
Φ160PVC管654 米，Q67144
b
Φ250PVC管 318米， Q201432L Φ250PVC管 217米， Q134288L Φ200PVC管218 米，Q67144
c
支1-1
Φ200PVC 管218米，
e
计算：每条毛管流量： ＝〔（54.5米×2）/0.3米〕×2.8L/h＝1017L 每条支管流量： ＝（100米/1.52米）×1017L＝67144L 支管上的水头损失：H支＝kf（Qm/db）L（F） ＝1.15×0.505×671441.75/87.84.75×100×0.361 ＝3.45米 分干ab段水头损失：H分1＝kf（Qm/db）L ＝1.1×0.464×671441.77/152.64.77×654 ＝4.52米
电机功率 水泵扬程 水泵流量 每方耗电 （KW） （Q） （m3 /kw/h) （H ） 37KW 31.17M 243 m3/h
0.152KW/h
费用
0.064（元）
㈡、系统水量集中到一条分干管 上轮灌，且支管集中开启时系统 水头损失及节点压力变化情况。 见图
18.03
10
11.25
19.87 22.73
一、正确执行轮灌制度 （一）坚持统一的轮灌制度的意义及要求 3、坚持统一轮灌制度是滴灌发挥最佳效益 的基础，也是滴灌运行管理过程中的核心内 容。 4、坚持统一轮灌制度，不是要生搬硬套设 计轮灌制度，而是要根据系统的实际情况及 作物种植的变化，依据首部设备的特征值和 管网管径及布置情况，进行合理的轮灌分组， 制定出最佳的轮灌制度，并严格坚持执行。
毛管 支管 分干ab 分干bc 分干cd 主干de 主干ef 小 计 毛管工作压力 稳流三通水头损失 过滤器工作水头损失 水泵出口压力水头为
滴灌课件.ppt
干土
根据作物需水量适时适量灌溉
均匀
低流量灌溉好？
• 作物所需水分通过少量多次灌 溉来供给，即通过设施减少每 次灌水量，缩短灌溉间隔时间 (又称“汤匙灌溉”)
• 灌溉间隔时间的范围从每天几 次（无土栽培）到每周一次均 可
• 理想灌溉目标：在作物自身完
根深才能叶茂吗？
地下滴灌为作物提供最佳的水、肥 、气、热，作物不发生水分胁迫，增加 光合作用，为作物生长提供更多的糖分 ，促进作物冠层和果实的生长，而非根 系生长。
滴灌系统对水的利用
•有效减少土壤表面的水分蒸发 •在灌水过程中不受风力的影响
•低流量可在任何复杂地理条件下有效 防止地表径流 •水分分配更加均匀 •在需要灌溉的地块外无灌水损失。
•可控制杂草生长，减少杂草与作物争
滴灌的好处
• 提高灌溉水的利用
率
省钱
• 提高肥料的利用率
• 节约能源
• 节约农药和肥料
黏土
壤土
沙土
灌溉水在土壤中的移动
• “洋葱形”的湿润形式
• 由于滴灌所用的是低流量灌水器 （通常选用2-8升/小时），灌溉水 通过毛管张力向下面和侧面移动， 少量的水通过重力向下移动，从而 形成“洋葱形”的湿润滴形头附式近有。一小块水饱和区域
土壤水在毛管张力作用下的 移动
• 土壤水在毛管张力作用下的移动
• •
•提提节高高约作农物产劳产品动量品力质
• 提高收 入
作物对比
作物
喷灌条件下
滴灌条件下的
的平均产 量 (T/Ha)
产量(T/Ha)
豆类
10
15
甜椒
20
40
甜瓜
25
45
西瓜
30
根据作物需水量适时适量灌溉
均匀
低流量灌溉好？
• 作物所需水分通过少量多次灌 溉来供给，即通过设施减少每 次灌水量，缩短灌溉间隔时间 (又称“汤匙灌溉”)
• 灌溉间隔时间的范围从每天几 次（无土栽培）到每周一次均 可
• 理想灌溉目标：在作物自身完
根深才能叶茂吗？
地下滴灌为作物提供最佳的水、肥 、气、热，作物不发生水分胁迫，增加 光合作用，为作物生长提供更多的糖分 ，促进作物冠层和果实的生长，而非根 系生长。
滴灌系统对水的利用
•有效减少土壤表面的水分蒸发 •在灌水过程中不受风力的影响
•低流量可在任何复杂地理条件下有效 防止地表径流 •水分分配更加均匀 •在需要灌溉的地块外无灌水损失。
•可控制杂草生长，减少杂草与作物争
滴灌的好处
• 提高灌溉水的利用
率
省钱
• 提高肥料的利用率
• 节约能源
• 节约农药和肥料
黏土
壤土
沙土
灌溉水在土壤中的移动
• “洋葱形”的湿润形式
• 由于滴灌所用的是低流量灌水器 （通常选用2-8升/小时），灌溉水 通过毛管张力向下面和侧面移动， 少量的水通过重力向下移动，从而 形成“洋葱形”的湿润滴形头附式近有。一小块水饱和区域
土壤水在毛管张力作用下的 移动
• 土壤水在毛管张力作用下的移动
• •
•提提节高高约作农物产劳产品动量品力质
• 提高收 入
作物对比
作物
喷灌条件下
滴灌条件下的
的平均产 量 (T/Ha)
产量(T/Ha)
豆类
10
15
甜椒
20
40
甜瓜
25
45
西瓜
30
马铃薯滴灌技术讲座PPT课件
BIG DATA EMPOWERS TO CREATE A NEW ERA
马铃薯滴灌技术讲座ppt课
件
• 滴灌技术概述 • 马铃薯生长特性与需水规律 • 滴灌技术在马铃薯种植中应用优势 • 滴灌系统设计与安装要点
目录
CONTENTS
• 滴灌施肥技术在马铃薯种植中应用 • 案例分析：成功实施马铃薯滴灌项目经验分享
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
滴灌技术在马铃薯种植中应用优势
提高水资源利用效率
节水效果显著
滴灌技术通过管道系统直接将水 分输送到马铃薯根部，减少水分 蒸发和流失，显著提高水资源利 用效率。
精确控制水量
滴灌系统可以根据马铃薯生长需 求精确控制水量，避免浪费和过 度灌溉，保证作物健康生长。
肥料种类选择及配比原则
氮肥
促进马铃薯茎叶生长，提高 产量。适量使用尿素等氮肥
，避免过量造成徒长。
磷肥
促进根系发育和块茎形 成。过磷酸钙等磷肥适 用于马铃薯滴灌施肥。
钾肥
增强马铃薯抗逆性，提高 品质。硫酸钾等钾肥是马 铃薯生长必需元素之一。
微量元素
适量补充锌、硼等微量 元素，促进马铃薯生长
发育。
施肥时间和方法确定
基肥施用
在马铃薯播种前，结合整地施入 基肥，以有机肥为主，配合适量
化肥。
追肥施用
在马铃薯生长期间，根据生长需 求进行追肥。一般分为苗期、块 茎形成期和块茎膨大期三个时期
进行追肥。
滴灌施肥
将肥料溶解于水中，通过滴灌系 统均匀施入马铃薯根部土壤。根 据土壤湿度和马铃薯生长需求调
整施肥量和频率。
注意事项和常见问题解决方案
马铃薯滴灌技术讲座ppt课
件
• 滴灌技术概述 • 马铃薯生长特性与需水规律 • 滴灌技术在马铃薯种植中应用优势 • 滴灌系统设计与安装要点
目录
CONTENTS
• 滴灌施肥技术在马铃薯种植中应用 • 案例分析：成功实施马铃薯滴灌项目经验分享
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
滴灌技术在马铃薯种植中应用优势
提高水资源利用效率
节水效果显著
滴灌技术通过管道系统直接将水 分输送到马铃薯根部，减少水分 蒸发和流失，显著提高水资源利 用效率。
精确控制水量
滴灌系统可以根据马铃薯生长需 求精确控制水量，避免浪费和过 度灌溉，保证作物健康生长。
肥料种类选择及配比原则
氮肥
促进马铃薯茎叶生长，提高 产量。适量使用尿素等氮肥
，避免过量造成徒长。
磷肥
促进根系发育和块茎形 成。过磷酸钙等磷肥适 用于马铃薯滴灌施肥。
钾肥
增强马铃薯抗逆性，提高 品质。硫酸钾等钾肥是马 铃薯生长必需元素之一。
微量元素
适量补充锌、硼等微量 元素，促进马铃薯生长
发育。
施肥时间和方法确定
基肥施用
在马铃薯播种前，结合整地施入 基肥，以有机肥为主，配合适量
化肥。
追肥施用
在马铃薯生长期间，根据生长需 求进行追肥。一般分为苗期、块 茎形成期和块茎膨大期三个时期
进行追肥。
滴灌施肥
将肥料溶解于水中，通过滴灌系 统均匀施入马铃薯根部土壤。根 据土壤湿度和马铃薯生长需求调
整施肥量和频率。
注意事项和常见问题解决方案
滴灌技术讲座PPT优质课件
节肥：通过滴灌系统施肥，称作灌溉施肥。滴灌施肥
的肥料必须是全溶性肥。滴灌水的利用率高，则施 肥的利用率也高。氮肥利用率可高达70%，比传 统施肥方法高30-70%。可溶肥料直接施到作物 根部
.
可 溶 性 肥 料 直 接 输 入 到 根 区
.
节能：滴头工作压力在1公斤左右即可，而喷灌的 工作压
力常常在2公斤以上。因此，同样灌溉面积下，滴灌 系统的首部工作压力常常比喷灌系统低；滴灌用水量 小，总用电量比喷灌小。 节工：同样灌溉面积下，滴灌系统需要的灌溉管理人员比 传统灌溉系统需要的人少的多。 省力：手动阀门或自动阀门控制，操作省力，简单。 节地：通过管道输水，管道常常埋在地下，不占用耕地。 节约劳务成本：管理人员少，大大减少劳务成本。
田间，通过灌水器(微喷
头、滴头）以微小的流 量湿润作物根部附近土 壤的一种局部灌水技术。
.
滴灌技术优势
节水：与传统灌溉技术相比，灌水效率可提高40-
50%，即可节水40-50%。原因有：滴头出水流 量小，一般在1-8升/小时，不易产生深层渗漏及 地面径流；滴灌为局部灌溉，只湿润作物根区，不 易产生无效灌溉；采用滴灌技术很容易实施频繁灌 溉，很容易控制过量灌溉；很容易实施灌溉自动化， 实施智能灌溉、精准灌溉；与喷灌比，不受风的影 响，无漂移损失；蒸发损失小。
滴灌技术：节水、高产、优质
.
灌溉技术简介
传统地面灌溉技术 -土渠输水,大水漫灌； -渠道衬砌,畦灌或沟灌； -低压管道输水，畦灌或沟灌 现代灌溉技术 -喷灌； -微灌：微喷、滴灌、涌泉灌
.
各种灌溉技术节水效率比较
-土渠输水,大水漫灌:效率极其低下,大约在 10-25%.
-渠道衬砌,畦灌或沟灌:比大水漫灌、土渠输水 可提高用水率15%-20%
的肥料必须是全溶性肥。滴灌水的利用率高，则施 肥的利用率也高。氮肥利用率可高达70%，比传 统施肥方法高30-70%。可溶肥料直接施到作物 根部
.
可 溶 性 肥 料 直 接 输 入 到 根 区
.
节能：滴头工作压力在1公斤左右即可，而喷灌的 工作压
力常常在2公斤以上。因此，同样灌溉面积下，滴灌 系统的首部工作压力常常比喷灌系统低；滴灌用水量 小，总用电量比喷灌小。 节工：同样灌溉面积下，滴灌系统需要的灌溉管理人员比 传统灌溉系统需要的人少的多。 省力：手动阀门或自动阀门控制，操作省力，简单。 节地：通过管道输水，管道常常埋在地下，不占用耕地。 节约劳务成本：管理人员少，大大减少劳务成本。
田间，通过灌水器(微喷
头、滴头）以微小的流 量湿润作物根部附近土 壤的一种局部灌水技术。
.
滴灌技术优势
节水：与传统灌溉技术相比，灌水效率可提高40-
50%，即可节水40-50%。原因有：滴头出水流 量小，一般在1-8升/小时，不易产生深层渗漏及 地面径流；滴灌为局部灌溉，只湿润作物根区，不 易产生无效灌溉；采用滴灌技术很容易实施频繁灌 溉，很容易控制过量灌溉；很容易实施灌溉自动化， 实施智能灌溉、精准灌溉；与喷灌比，不受风的影 响，无漂移损失；蒸发损失小。
滴灌技术：节水、高产、优质
.
灌溉技术简介
传统地面灌溉技术 -土渠输水,大水漫灌； -渠道衬砌,畦灌或沟灌； -低压管道输水，畦灌或沟灌 现代灌溉技术 -喷灌； -微灌：微喷、滴灌、涌泉灌
.
各种灌溉技术节水效率比较
-土渠输水,大水漫灌:效率极其低下,大约在 10-25%.
-渠道衬砌,畦灌或沟灌:比大水漫灌、土渠输水 可提高用水率15%-20%
滴灌技术讲座 PPT
-全自动化控制:
控制过程无须手动参与。由自动气象站、流量传感器、 土壤水分传感器、温度传感器、雨量传感器、电导率 传感器、PH传感器等反馈植物生长各种环境信息给 中央计算机,计算机通过计算、判断,编制灌溉制度, 实施灌溉。
全自动化灌溉控制的优点:
-高度节水,与半自动系统比,可节约20-30%; -充分满足植物需水,改善植物生长质量; -能够将多个系统集中控制,达到区域性节水,建立节水 节水型社会; -实施智能化管理,精准灌溉,精准施肥 -确保灌溉系统安全运行;
文丘里施肥器
不锈钢砂 过滤器
灌溉控制器
自动泄压阀
进排气阀
水 泵
网式过滤器
手动冲洗网式过滤器
吸力自清洗网式过滤器
砂分离器-常用于井水水质处理
出水口
进水口
集砂室
砂分离器剖面及原理
叠片过滤器内部结构
易于手动冲洗,适合水质较好水源及二级配套过滤
自动冲洗叠片过滤器
价格较高, 适用水质较好 水源或二级配套
地下滴灌初期湿润图
地下滴灌后期湿润图
地 埋 滴 灌 管 铺 设 机
西瓜苗移栽
西 瓜 苗 移 栽 后
西瓜苗移栽后滴灌
多 季 滴 灌 带 回 收
,
回 收 的 滴 灌 带 下 季 接 着 使 用
滴灌生产出的红薯
软带输水
国内喷灌用软带的多,滴灌应用不多,国外普遍采纳。优点:价低,易 移动(适合倒茬),易回收,不怕机器压,安装方便
节工:同样灌溉面积下,滴灌系统需要的灌溉管理人员比传 统灌溉系统需要的人少的多。
省力:手动阀门或自动阀门控制,操作省力,简单。
节地:通过管道输水,管道常常埋在地下,不占用耕地。
节约劳务成本:管理人员少,大大减少劳务成本。
控制过程无须手动参与。由自动气象站、流量传感器、 土壤水分传感器、温度传感器、雨量传感器、电导率 传感器、PH传感器等反馈植物生长各种环境信息给 中央计算机,计算机通过计算、判断,编制灌溉制度, 实施灌溉。
全自动化灌溉控制的优点:
-高度节水,与半自动系统比,可节约20-30%; -充分满足植物需水,改善植物生长质量; -能够将多个系统集中控制,达到区域性节水,建立节水 节水型社会; -实施智能化管理,精准灌溉,精准施肥 -确保灌溉系统安全运行;
文丘里施肥器
不锈钢砂 过滤器
灌溉控制器
自动泄压阀
进排气阀
水 泵
网式过滤器
手动冲洗网式过滤器
吸力自清洗网式过滤器
砂分离器-常用于井水水质处理
出水口
进水口
集砂室
砂分离器剖面及原理
叠片过滤器内部结构
易于手动冲洗,适合水质较好水源及二级配套过滤
自动冲洗叠片过滤器
价格较高, 适用水质较好 水源或二级配套
地下滴灌初期湿润图
地下滴灌后期湿润图
地 埋 滴 灌 管 铺 设 机
西瓜苗移栽
西 瓜 苗 移 栽 后
西瓜苗移栽后滴灌
多 季 滴 灌 带 回 收
,
回 收 的 滴 灌 带 下 季 接 着 使 用
滴灌生产出的红薯
软带输水
国内喷灌用软带的多,滴灌应用不多,国外普遍采纳。优点:价低,易 移动(适合倒茬),易回收,不怕机器压,安装方便
节工:同样灌溉面积下,滴灌系统需要的灌溉管理人员比传 统灌溉系统需要的人少的多。
省力:手动阀门或自动阀门控制,操作省力,简单。
节地:通过管道输水,管道常常埋在地下,不占用耕地。
节约劳务成本:管理人员少,大大减少劳务成本。
滴灌系统规划设计PPT课件
第45页/共64页
滴灌系统设计
水泵选型：
首部设备选型
H离心泵 h泵出水口 Z f进
H潜水泵 h井口 h井管 h动水位
第46页/共64页
滴灌系统设计
水泵选型：
首部设备选型
水泵工作点校核对：管路损失特性曲线，再与系统所需净
扬程叠加后得到管路需要扬程曲线Q-H需，它与水泵特性Q-H甭 曲线的交点就是该轮灌组运行时的相应水泵工作点。
带状湿润： p nSeSw 100% Sw 100%
St Sr
SL
第13页/共64页
滴灌系统设计
设计参数
《微灌工程技术规范》提供的设计土壤湿润比参考值（%）
作物
滴灌
微喷灌
果树
25～40
40～60
葡萄瓜类
30～50
40～70
蔬菜
60～90
70～100
粮，棉，油等作物 60～90
注 干旱地区取高值。
kfq1.75
G毛
kfS
q1.75 d
hd d 4.75
h2
Ghd
Nm
0.52 2.75
2.75
r(Nm
1)
h2
Ghd
1 2.7
5
N
m
0.52 2.75
1 2.7
5
(
pn'
0.52)2.75
r
Nm
pn'
h2
第32页/共G64hd页
rNm
1
(Nm
0.52)2.75 2.75
滴灌系统设计
与毛管计算相同！
第34页/共64页
造价 用户要求 承包方式 地形地貌 管网布置
《灌溉管道系统》PPT课件
精选课件ppt
14
“一”字形
“T”形
精选课件ppt
“L”形
15
当控制面积较大，地块近似成方形，作物种植方向与灌水方 向相同或不相同时树枝状管网可布置成梳齿形或丰字形。
梳齿形
精选课件ppt
“丰”字形
16
环状管网: ①水源位于田块中心，控制面 积约6.7—10 hm2，田块长宽比≤2的环状 管网布置形式见下图a。 ②水源位于田块 一侧、控制面积较大的环状管网布置形式
4）按灌水方法分类 喷灌系统 ，滴灌系统 ，微喷灌系统 ， 低压管道输水地面灌溉系统
5）按压力的来源分类 自压灌溉管道系统 ，机压灌溉管道系统
精选课件ppt
7
第五章 灌溉管道系统
第二节 灌溉管道系统的规划布置
影响灌溉管道系统布置 的因素有：水源与灌区的 相对位置、灌区的面积大 小、形状和地形、作物的 分布、耕作方向、灌溉季 节的风速风向等。
Q
m 1
L1
（ Q
Q
）m
1
L
2
两边开
m 次方，
1
1
Q1
Lm 1
(Q
Q1)
Lm 2
1
Q 1
Q
Lm 2
1
1
,Q Q Q
2
1
Lm 1
Lm 2
精选课件ppt
46
第五章 灌溉管道系统
第七节 灌溉管道系统的结构设计
◆ 灌溉管道系统由直管、接头、管件、控制件等构成 后，如何安置在田间。这就是结构设计所应当考虑 的问题。
精选课件ppt
“工”字 形
环 状 管 网
17
梯田管灌区 管网布置图
山丘区辐射树枝 状管网布置图
滴灌基本知识与运行管理
滴灌基本知识与运行管理————————————————————————————————作者: ————————————————————————————————日期:滴灌基本知识与运行管理前言水利是农业的命脉。
节水灌溉是实现精准农业和农业现代化、实现作物增产、团场增效、职工增收的重要措施和途径。
发展农业生产,实现精准农业，对节水灌溉工作提出了新的要求,概括起来主要体现在“三个替代”上,即现代的灌溉设施替代传统灌溉设施；精准灌溉替代模糊灌溉；水、肥、药集成技术替代单纯的灌水技术，灌溉设施作为设施农业重要组成部分影响着农业的发展。
这是我们依靠科技发展农业生产、增加效益对灌溉事业的基本要求，也是节水灌溉建设努力的方向。
节水灌溉的发展，也带来了人的观念的转变,主要是在灌溉上由“浇地”的观念变为“浇作物”的观念;带来了耕作制度的改变，主要是作物密度合理提高，生育期施肥由机械中耕施肥变为了随水滴施；带来了管理方式的革新,变分散式灌水为统一、科学、专业的滴水，在管水上主要是由常规灌的管理模式革新为滴灌技术的管理,灌水上由“暴饮暴食”革新为根据不同作物各生育阶段需水规律的适时适量灌水,农艺管理措施也相应发生了变革,每个职工的承包管理定额也得到了较大幅度的提高；带来了技术革新和新科技、新技术的广泛运用，如滴灌材料、土壤墒情监测、测土施肥、自动化控制等,促进了农业现代化的发展。
在我们七师大面积建设和使用滴灌具有“四个必要”：１、从中低产田向高产田发展的必然要求;2、现代化农业发展的必然要求；３、减轻职工劳动强度，提高劳动生产率的必然要求；４、职工增收、团场增效的必然要求。
随着十一五期间大面积滴灌工程竣工投入使用,再加上原有滴灌、农业综合开发项目和土地整理滴灌的实施,2010年农业生产中全师使用滴灌面积12２万亩，主要灌溉作物为棉花,其余为番茄等作物。
滴灌的使用,取得了受灾之年增产增收的实效。
第一章滴灌的定义、常用术语及特点一、定义：滴灌——即滴水灌溉，是通过一套管道系统将有压力的水直接输送到每棵作物根部,水由每个滴头直接地、缓慢地滴在作物根系最发达区域土壤中,使作物主要根系活动区土壤始终保持最优含水状态的灌溉方法。
《喷灌与滴灌》PPT课件
5.4 灌溉制度与工作制度设计
设计灌水定额
——最大一次灌水量
η m设毛=αθpH/
式中：α—允许消耗的水量占土壤有效持水 量的比例%
θ—土壤有效持水量（体积） P—土壤湿润比 H—计划湿润层深度m η-滴灌灌溉水利用系数0.9-0.95
※湿润比
湿润区
滴灌带
设计灌水周期 T设=m设毛η /e （d）
4 喷灌
【喷灌】
利用专门设备将有压水输 送至灌溉地段，喷射到空中，以降 雨方式进行灌溉。
优点：均匀（尤其是土壤渗透性 强）、可实现小定额灌水、对地形 适应性强、机械化程度高
缺点：投资和运行费用高，受风 力影响较大，不适合土壤粘重的农 田
4.1 喷灌系统的组成
水源 加压泵 管道系统 喷头
4.2 喷灌系统的分类
上下级管道互相垂直
管道布置力求平顺，减少拐点，较大起伏处 避免负压
（4）喷灌的灌溉制度
设计灌水定额 M设毛=H(θmax-θmin)/η （mm）
式中：
H—计划湿润层深度(m)，400-600mm η—喷灌水利用系数
θmax—灌后土层允许达到的含水量上限 θmin—灌前土层含水量下限
θmax=θ田 θmin=60-70%θ田
滴灌系统控制的总面积 A总=KA毛N
式中：A毛-一条毛管控制的灌溉面积 K—同时工作的毛管数 N—轮灌组数
感谢下 载
感谢下 载
（2）喷灌均匀度
喷灌面积上水量分布的均匀程度。
喷洒均匀系数
Cu>=70%～80%
Cu
100 1
h h
%
n hi h
100 1 i1 h %
4.3 喷灌技术指标
（3）水滴打击强度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矩形
梯形
复合型
1.5施工暂停时应采取的保护措施
管件、阀门、压力表等设备应放在室内，严禁暴晒、雨 淋和积水浸泡。存放在室外的塑料管及管件应加盖防护， 正在施工安装的管道敞开端应临时封闭，以防杂物进入管 道。应切断施工电源，妥善保管安装工具。
2、系统安装
2.1安装准备 滴灌工程施工设备安装常用工具
干管安装图
图1
图2
图3
工合同。 （7）实际种植与图纸是否一致，如果发现图纸不相符，应及时
和设计部门协商，提出合理的修改方案。 （8）图纸中是否注明在施工范围内，地面以下是否有电缆、光
缆、输油管道等不可开挖的事项。
1.2、施工基本要求
1.2.1 施工必须严格按设计进行，若修改设计应征得 设计部门同意。
1.2.2施工中应注意防洪、排水、保护农田和林草植 被，做好弃土处理。
2.2 首部枢纽设备安装
1、电机与水泵安装应按产品说明书进行。
2、电机外壳必须接地，接地方式应符合电机安装规定，并通电检查试运 行。应保持电机及电控柜内外的清洁和干燥，机泵必须用螺栓固定在混凝 土基座上或专用架上。
3、离心过滤器应固定在水泥基础上，网式过滤器要支撑在水泥墩或砖垛 上
首部系统最好能盖一个泵房，其好处： 可避免雨淋日晒对设备的腐蚀 可避免仪器仪表的丢失，减少不必要的损失 有利于设置专人管理，延长设备的使用寿命 安装时设备主体必须垂直摆正，弯管与法兰连接必须水平，不能强搬 应拽，以保证安装质量 压力表必须垂直安装在环形连接管上表面，不能水平安装，安装时不 能碰撞 施肥罐的进出口水管与过滤器连接时，必须牢固，进出方向正确 注意逆止阀的安装
地埋管道安装操作规程
•PVC管在搬运装卸过程中要轻拿轻放，不得泡摔、拖拉 根据图纸标准管材的规格，依次摆放在管沟的一侧，扩口要迎着水头的方向 摆放 •看管子是否破损。 •R口是否有杂物，如有杂物用布擦干净。 •把橡胶圈坡口向外放在R口内。 •看管子倒角坡度是否正确，如坡度不够，用板锉修整。（注意：用毛刷扫干 净） •把管子插入R口的尺寸量好，然后在坡口上涂上润滑剂，插入带橡胶圈的R口 内。 •用两根钢丝绳，一根栓在带R口的管子后端，一根栓在带坡口的管子后端。 •然后用紧绳器挂钩，一头钩在带R口的钢丝绳上，一头挂在带坡口的钢丝绳 上，用紧绳器拉入到合适的尺寸。 •把紧绳器松掉后，用塞尺插进R口内，测量胶圈是否正确。把管子摆正。 •在管子上需装增接口时，管子上先用打孔器打孔，然后上鞍座及出地管、球 阀等。
注意事项
•安装地埋管时，首先要对管沟开挖情况按设计验收后，才能进行。 •安装接头时，应采用检验合格的与PVC管材相匹配的PVC胶。 •对管道接点、接口、支墩等其它附属物的外观以及土方回填情况 进行详细检查，在三通、弯头、管道末端应打水泥墩；并根据设计 要求打开阀门，检查管道能否正常排气、排水（水必须满管流出） 才能将阀门关闭，若一切正常，就可以试压。 •当压力达到设定值时，无异常情况（爆管、漏水）管子试压工作 完毕。
首部安装示意图
渠水滴灌系统首部安装示意图
说明：
1.水泵 2.莲蓬头 3.4″闸阀 4.水表
5.截止阀 6.管道泵 7.弯管 8.压力表
9.离心过滤器 10.排气阀 11.多通连接管 12.网式过滤器
13. 2"球阀 14.1″球阀 15.出水口
离心+砂石+叠片过滤器安装示意图
2.3干管安装
管道安装的一般规定
机泵安装
试压 试运行
施工组织的建立 施工技术人员确定
首部枢纽安装
组织验收 用户使用
施工现场勘查 确定购货人员 管材、水泵等材料购进
管沟开挖 干管管道安装
回填 播种 支管、辅管、毛管的安装
1.4管线施工
管沟施工
1、施工人员须严格按施工图纸进行放线和定位 2、开挖深度应大于80厘米， 宽度不易小于60厘米，开沟 的纵向坡度不低于2‰ 3、管沟应平整顺直，清除沟底的杂物 4、挖土放在管沟的单侧，目的是便于管子的摆放 5、在一般情况下，转弯不大于1度 6、常见的管沟断面有以下几种
（1）是否与地形相符合（量地、放线）指北针是否和实际地形、 方向一致
（2）水源位置参数是否和图纸相符 （3）管线走向，是否需要经过公路、荒地、涵洞等 （4）地块中间是否有其他，如荒地等是否影响管线和施工 。 （5）水源能否满足。 （6）首部位置方向，管线的走向，文件:如开工批准书，工程施
•（1）管道安装前要认真复测管槽，建筑物基坑是否符合设计图纸要求。 •（2）管道安装时，如遇地下水或积水，应采取排水措施。 •（3）检查地基的承载能力和稳定性，对不符合设计要求的地方应进行处理，然 后再进行安装。 •（4）管道穿越公路、沟道等处时，应采取加套管、砌筑涵洞或架空等措施加以 保护。 •（5）附属设备（如闸阀、水表等）与管道连接后，应垫置加固支撑，避免设备 的重量加压在管道上。 •（6）管道安装施工过程中，及时填写施工记录，并分施工内容进行阶段验收， 尤其对一些意外情况的处理应及时填写清楚。 •（7）管道安装工作间断期间，应及时封闭敞开的管口。 •（8）管道连接时，应严格按照已定的施工方法和程序进行，确需变更时，必须 经技术主管签字，同意后方可实施，并记录在案。 •（9）管道工程完工后，及时整理施工记录，绘制竣工图，编写竣工报告，以备 竣工验收。
1.2.3施工中必须随时检查质量，发现不符合要求的 应坚决要求返工，不留隐患。对隐蔽工程必须填写 《隐蔽工程纪录》出现工程事故应查明原因，及时处 理，并记录处理措施，经验收合格后才能进入下道工 序施工。
1.2.4施工过程中应做好施工记录，施工结束后及 时绘制竣工图，编写竣工报告。
1.3施工流程图
熟悉设计要求 水源工程施工 泵站工程施工
滴灌系统的施工及安装
1、工程施工
1.1、施工前的准备 1.2、施工的基本要求 1.3、施工程序 1.4、管线施工 1.5、施工暂停时应采取的保护措施
1.1、施工前的准备
检查施工图纸、文件等是否齐全，并校对是否与水源、地形、作 物种植及首部位置相符，发现问题应与设计部门协商，提出合理 的修改方案，取得设计变更证明。
