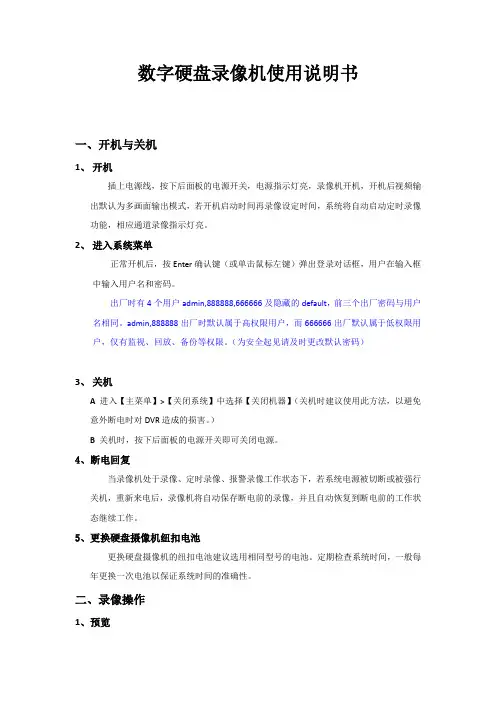

大华_数字硬盘录像机使用说明书
数字硬盘录像机使用说明书一、开机与关机1、开机插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间再录像设定时间，系统将自动启动定时录像功能，相应通道录像指示灯亮。
2、进入系统菜单正常开机后，按Enter确认键（或单击鼠标左键）弹出登录对话框，用户在输入框中输入用户名和密码。
出厂时有4个用户admin,888888,666666及隐藏的default，前三个出厂密码与用户名相同。
admin,888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。
（为安全起见请及时更改默认密码）3、关机A进入【主菜单】>【关闭系统】中选择【关闭机器】（关机时建议使用此方法，以避免意外断电时对DVR造成的损害。
）B 关机时，按下后面板的电源开关即可关闭电源。
4、断电回复当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
5、更换硬盘摄像机纽扣电池更换硬盘摄像机的纽扣电池建议选用相同型号的电池。
定期检查系统时间，一般每年更换一次电池以保证系统时间的准确性。
二、录像操作1、预览设备正常登陆后，直接进入预览画面。
在每个预览画面上有叠加的日期、时间、通道名称，屏幕下方有一行表示每个通道的录像及报警状态图标。
2、手动录像提示：手动录像要求用户具有“录像操作权”，在进行这项操作前请确认硬盘录像机已经安装且已经正确格式化硬盘。
2.1进入手动录像操作界面单击鼠标右键或在【主菜单】>【高级选项】>【录像控制】中可进入手动录像操作界面。
在预览模式下按前面板【录像/●】兼或遥控器上的【录像】键可进入手动录像操作界面。
2.2开启/关闭某个或某些通道要开启/关闭某个通道的录像，首先查看该通道录像状态。
（“○”表示关闭，“●”表示开启）使用左右方向键移动活动框到该通道，使用上下方向键或相应数字键切换开启/关闭状态。
硬盘录像机使用说明书
. .数字硬盘录像监控系统用户手册V6.32010年12月. .目录第一章系统介绍 (4)1.1系统功能特点 (4)1.1.1 输入输出和控制部分 (4)1.1.1 回放部分 (5)1.1.2 网络实时监视部分 (5)1.1.3 网络回放部分 (5)1.1.4 视频卡部分 (5)1.1.5 外设部分 (6)1.2系统运行软件环境 (6)1.2.1软件环境要求 (6)1.2.2软件目录结构 (6)1.2.3软件启动方式 (7)1.3硬件工作环境 (7)1.3.1系统对计算机的要求 (7)1.3.2硬件说明 (7)1.4系统快捷键和密码 (7)第二章系统安装 (9)2.1硬件安装 (9)2.1.1硬件安装顺序 (9)2.1.2注意点 (9)2.2软件安装 (9)2.2.1软件安装包说明 (9)2.2.2安装目录说明 (10)2.2.3软件安装 (10)2.2.4软件卸载(卸载) (16)2.3双屏显卡设置 (17)第三章主机软件使用说明 (19)3.1系统的运行 (19)3.2CXA GENT主界面功能介绍 (19)3.2.1“退出”按钮 (19)3.2.2设置网服务器 (20). .3.2.3设置动态IP自动向静态IP映射 (21)3.2.4名字解析服务设置 (21)3.3CXM AIN主界面功能 (21)3.3.1主界面介绍 (21)3.3.2右键菜单 (23)3.3.3系统设置 (27)3.3.4操作日志与报警记录 (38)3.3.5电子地图设计 (40)3.3.6运行电子地图 (54)3.3.7报警控制器的工作设置和控制 (55)3.3.8抓拍保存图片 (57)第四章回放软件使用说明 (60)4.1检索 (60)4.2设置 (61)4.3录像资料备份，格式转换与光盘刻录 (61)4.3.1制做标签 (61)4.3.2录像资料备份 (62)4.3.2.1备份选择的资料 (62)4.3.2.2批量备份 (62)4.3.3转换VCD或DVD格式 (64)4.3.3.1启动转换 (64)4.3.3.2转换设置 (64)4.3.3.3版权注册说明 (65)4.3.4光盘刻录 (65)4.3.5视频剪切 (66)4.4播放 (66)4.4.1播放控制条 (66)4.4.2文件片段播放 (67)4.4.3时间条播放 (67)4.4.4智能回放 (68)4.4.5局部放大 (68)4.5拍照，图片查询 (69)4.5.1拍照 (69)4.5.2实时拍照查询 (69). .4.5.3历史拍照查询 (71)第五章网络监控 (72)5.1启动网络监控 (72)5.2网络监控主界面 (72)5.3设置 (73)5.3.1主机设置 (74)5.3.2分组设置 (75)5.3.3录像设置 (76)5.4连接操作 (76)5.5IE浏览设置用使用方法 (77)附录A录像资料转存 (78)1.录像文件分布 (78)2.录像文件内容与查找 (78)3.需要转存的内容 (78)4.转存后资料的管理 (79)附录B工具说明 (80)免责声明：在本说明书编写过程中本公司已力求内容的正确与完整，如有任何错误或缺失恕不附带任何责任，公司保留权利可随时变更本说明书所提及的硬件及软件而毋须事先说明。
硬盘录像机操作说明书
DVR 数字硬盘录像机 说明书
目录安全事项 (2)一、监视器介绍 (2)特点和性能 (2)前视图 (2)后视图 (2)摄像机接口 (3)信号连接图 (3)技术指标 (4)二、摄像机介绍（半球） (5)功能特征 (5)结构示意图 (5)安装说明 (5)注意事项 (5)技术指标（半球） (6)三、摄像机介绍（后视） (7)功能特性 (7)结构示意图 (7)安装提示说明 (7)注意事项 (8)技术指标（后视） (8)第一章 DVR特色介绍 (9)第二章外观介绍 (9)2.1前面板 (9)2.2后面板 (9)第三章 DVR的安装 (10)3.1安装硬盘 (10)3.2 安装摄像机和监视器、麦克风和扬声器 (11)3.3安装电源（注意：切勿接反电源极性！） (11)第四章 DVR系统引导进程介绍 (11)4.1硬盘检测 (11)4.2覆盖丢失的数据进程 (12)4.3恢复录影进程 (12)4.4进入主画面 (12)第五章 DVR系统菜单介绍 (13)5.1 菜单介绍 (13)5.2显示通道设置 (13)5.3 录像通道设置 (13)5.4录像模式设置 (13)5.5 录像帧率设置 (14)5.6 录像品质 (14)5.7录像设置 (14)5.8系统设置 (15)(1) 录音开关 (15)(2) 音频开关 (15)(3) 语言 (16)(4) 自动录像 (16)(5) 密码开关 (16)(6) 密码设置 (17)(7) 颜色设置 (17)(8) 时间设置 (17)(9) 车次设置 (18)(10) 关机时间 (18)5.9硬盘设置 (19)5.11 制式选择 (20)5.12 系统重置 (20)第六章其它设置 (21)6.1开始录像 (21)6.2停止录像 (21)第七章回放设置 (22)第八章参数规格 (23)第九章附录 (24)9.1系统连接示意图 (24)9.2随机附件 (24)欢迎使用本公司的黑白车载监控产品。
为使用产品长期无故障使用，充分享用本机的特点，请仔细阅读此说明书。
数字硬盘录像机使用说明书
数字硬盘录像机使用说明书一、开机与关机1、开机插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间再录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮。
2、进入系统菜单正常开机后，按Enter确认键（或单击鼠标左键）弹出登录对话框，用户在输入框中输入用户名和密码。
出厂时有4个用户admin,888888,666666及隐藏的default，前三个出厂密码与用户名相同。
admin,888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。
（为安全起见请及时更改默认密码）3、关机A进入【主菜单】>【关闭系统】中选择【关闭机器】（关机时建议使用此方法，以避免意外断电时对DVR造成的损害。
）B 关机时，按下后面板的电源开关即可关闭电源。
4、断电回复当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
5、更换硬盘摄像机纽扣电池更换硬盘摄像机的纽扣电池建议选用相同型号的电池。
定期检查系统时间，一般每年更换一次电池以保证系统时间的准确性。
二、录像操作1、预览设备正常登陆后，直接进入预览画面。
在每个预览画面上有叠加的日期、时间、通道名称，屏幕下方有一行表示每个通道的录像及报警状态图标。
2、手动录像提示：手动录像要求用户具有“录像操作权”，在进行这项操作前请确认硬盘录像机内已经安装且已经正确格式化硬盘。
2.1进入手动录像操作界面单击鼠标右键或在【主菜单】>【高级选项】>【录像控制】中可进入手动录像操作界面。
在预览模式下按前面板【录像/●】兼或遥控器上的【录像】键可进入手动录像操作界面。
2.2开启/关闭某个或某些通道要开启/关闭某个通道的录像，首先查看该通道录像状态。
（“○”表示关闭，“●”表示开启）使用左右方向键移动活动框到该通道，使用上下方向键或相应数字键切换开启/关闭状态。
硬盘录像机使用说明书
DVR 四路硬盘录像机
主要功能特性
图视频压缩采用先进的 MPEG I、MPEG II 硬件压缩模式。音频压缩采用 MPEG Layer2， 压缩码率可选择。
整个系统采用 pSOS 嵌入式实时操作系统，确保设备稳定可靠。脱离 PC 机模式，无需 安装任何软件，不会受到计算机病毒侵害，避免死机。
1、录像设置........................................................................................................................... 15 1.1 画质参数设置...............................................................................................................15 1.2 定时录像设置...............................................................................................................17 1.3 移动侦测参数设置.......................................................................................................18 1.４移动侦测区域设置...................................................................................................... 19 1.5 报警输入录像参数设置...............................................................................................20
网络数字硬盘录像机快速操作手册说明书
■ 在使用此产品前，请认真阅读此手册并妥善保存以备日后参考。
■ 产品请以实物为准，说明书仅供参考。
■ 本公司保留对此手册的打印错误、软件升级、产品改进以及与最新版本不一致等的修改和最终解释权。
有关变更恕不另行通知，将直接编入新版说明书。
■ 本手册供此系列 NVR 做参考，每个产品的具体操作不一一列举，以下仅以某一型号为例进行说明，请用户根据实际产品自行对照操作。
■ 本产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用。
■ 本产品电源规格必须符合制造商指导标签的规格，并请使用随机所附电源线提供电力。
网络数字硬盘录像机快速操作手册►开机第一步：将视频输出显示设备连接到后面板的 VGA 或 HDMI 输出口。
第二步：连接鼠标，插上电源。
设备开始启动，电源指示灯呈现蓝色。
第三步：启动完成后，载入“向导”页面。
►关机进入菜单，点击“关闭系统”图标，在弹出关机询问窗口选择“确定”，系统关机。
关机后，断开电源。
以下后面板图示接口介绍仅供参考，请以实物为准。
本系列设备支持安装 2 个硬盘，安装前，请确保硬盘录像机已经断开电源。
切忌带电拔插！以下安装图示仅供参考，请以实物为准，安装步骤如下。
① 拆开主机后面板及侧面板的固定螺丝。
② 将螺钉拧入硬盘螺钉孔内，但无需拧紧，然后将两个硬盘分别对准底壳上的孔位放置。
③ 翻转设备，如图所示固定硬盘。
④ 连接好电源线和数据线。
当拿到硬盘录像机后，首先请检查外观有无明显损坏，然后请您开箱检查配件是否齐全。
若有任何问题，请及时联系卖家。
注意：1. 合上机箱上盖前请检查内观并确保所有线材连接可靠。
2. 使用硬盘前请先格式化硬盘。
⑤ 重新安装机箱上盖。
进入向导网络配置。
第一步：输入 IP 地址、子网掩码、网关等信息，若在路由器中启用了 DHCP, 也可勾选自动获取 IP 地址。
第二步：输入 HTTP 端口（默认 80）和数据端口号（默认 6036）。
点击下一步”添加通道。
数字硬盘录像机 快速说明书
数字硬盘录像机快速操作手册安全注意事项下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
1.安装环境1.1请在0℃-40℃的温度下放置和使用本产品，请不要将本产品置于潮湿的环境下。
1.2请不要放置在阳光直射的地方或发热设备附近。
1.3不要安装在潮湿、有灰尘或煤烟的场所。
1.4请保持本产品的水平安装。
1.5请安装在稳定的场所，注意防止本产品坠落。
1.6勿将其他设备放置于本产品上面。
1.7请安装在通风良好的场所，切勿堵塞本产品的通风口。
1.8仅可在额定输入输出范围内使用。
1.9请不要随意拆卸本产品。
开箱检查和线缆连接注：工程商在安装硬盘录像机时，具体要求请参考工程施工规范相关国家标准。
1开箱检查当运输公司将您所需的硬盘录像机送到您手中时，首先请检查它的外观有无明显的损坏。
产品包装上选用的保护材料能够应对运输过程中大多数的意外撞击。
然后请您打开机箱，检查配件是否齐全。
产品随带的保修卡上有您机器的配件清单，以方便您的核对。
之后，您可除去硬盘录像机的保护膜。
1.有关前面板及后面板前面板上各种按键功能及后面板的各种接口在说明书中有详细的说明；前面板贴膜上的型号是相当重要的信息，请仔细与订货合同相核对；后面板上所贴的标签，对我们的售后服务的工作具有极重要的意义，请保护好，不要撕毁、丢弃，否则不保证提供保修服务。
在您拨打我们公司的售后电话时，往往会要求您提供产品的序列号。
2.打开机壳后应该检查除了检查是否有明显的损伤痕迹外，请注意检查前面板数据线、电源线、串口线和主板的连接是否松动。
2硬盘安装初次安装时首先检查是否安装了硬盘，该机箱内可安装1个硬盘（容量没有限制），建议使用公司推荐型号的硬盘（7200转及以上高速硬盘）。
①拆卸主机上盖的固定螺丝②拆卸机壳。
③硬盘上固定四个螺丝（转三圈）④把硬盘对准底板的四个孔放置⑤翻转设备，将螺丝移进卡口⑥将硬盘固定在底板⑦插上硬盘线和电源线 ⑧合上机箱盖，固定螺丝3 前面板按键介绍前面板按键操作功能表键名 标识功能电源开关 按此键将执行开机、关机操作 USB外接鼠标、硬盘等上方向键/1 下方向键/4S 、T对当前激活的控件切换，可向上或向下移动跳跃更改设置，增减数字辅助功能（如对云台菜单进行控制切换） 在文本框输入时，输入数字1或4右方向键/3 左方向键/2W 、X对当前激活的控件切换，可向左或向右移动跳跃录像回放时按键控制回放控制条进度 在文本框输入时，输入数字2或3 确认键Enter操作确认跳到默认按钮 进入菜单取消键ESC退到上一级菜单，或功能菜单键时取消操作 录像回放状态时，恢复到实时监控状态录像键 REC 手动启/停录像，在录像控制菜单中，与方向键配合使用，选择所要录像的通道功能切换键 Shift在用户输入状态下，可完成数字键、字符键和其他功能键的切换 播放/暂停键/5f录像文件回放时，播放/暂停键 在文本框输入时，输入数字5辅助功能键Fn单画面监控状态时，按键显示辅助功能：云台控制和图像颜色 动态检测区域设置时，按Fn 键与方向键配合完成设置清空功能：长按Fn 键(1.5秒)清空编辑框所有内容在预览界面(无其他菜单)时,按住该键3秒钟，进行TV/VGA 切换，其中HD1的机器有3种模式：TV、VGA、VGA_LCD(60Hz 液晶输出) 文本框被选中时，连续按该键，在数字、英文大小写、中文输入(可扩4后面板接口说明4路后面板：8路后面板：16路后面板：1.视频输入2.音频输入3.视频CVBS输出4.音频输出5.网络接口B接口7.HDMI接口8. RS-232接口9.视频VGA输出10报警输入、报警输出、RS-485接口11. 电源输入孔12电源开关以太网口的连接时请注意：当与电脑的网卡接口直接连接时，使用反线；当通过集线器或交换机与电脑连接时，使用正线。
NVR说明书
网络数字录像机(NVR )用户手册- 1 -前 言注意事项:欢迎您使用本公司网络数字录像机(NVR)产品，为保障你安全稳定的使用，请务必仔细阅读本使用手册，下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
1.安装环境：请在0℃-50℃的温度环境下放置和使用本产品；设备安装与使用时应水平放置，尽量避免倾斜或倒置；避免放置或安装在高温、潮湿、有灰尘或煤烟的场所。
设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品，勿将其他设备放置于本产品上面。
为保证设备的正常散热，在设备中设计装有散热风扇，应尽量将设备安装在通风良好的环境；录像机安装时，其后部应距离其它设备或墙壁6CM 以上，便于散热；在多雷地区使用时，请安装避雷装置，以避免雷击引起的主机故障或硬件烧坏。
2.注意事项：不要用湿手或潮湿的物品接触电源开关与网络数字录像机，以免触电；安装完主机一定确保主机以及机箱接地，以避免视频、音频信号受到干扰，以及避免网络数字录像机被静电损坏；请确保网络数字录像机供电电源电压的稳定，尽量使用电压值稳定，波纹干扰较小的电源输入，不要采用直接断开总开关的方式关闭网络数字录像机； 勿将液体或金属溅落在录像机上，以免造成机器内部短路或失火；设备不包括硬盘 ，在使用前需正确安装硬盘，否则将不能进行录放像操作； 主板上的灰尘在受潮后会引起短路，为了使网络数字录像机能长期正常工作，应该定期用刷子对主板、接插件、机箱及机箱风扇等进行除尘；网络数字录像机关机时，不要直接关闭电源开关，应使用面板上的关机按钮，使网络数字录像机自动关掉电源，以免损坏硬盘；主机系统支持硬盘的格式化功能，如果硬盘已经使用过，请注意是否为FAT32格式的，本嵌入式网络数字录像机只支持FAT32格式，否则将有出错的隐患，； 请勿带电打开机器；为保证录像数据的完整性，发现坏硬盘请及时进行更换（日志中有关于磁盘错误的记录）。
数字硬盘录像机产品说明书
非常感谢您购买我司的产品，如您有任何疑问或需求请随时联系我们。
适用的产品本说明书适用于以下表格中所列的产品型号：产品系列产品型号产品名称JVS-D7800-HV系列JVS-D7804-HVDVR JVS-D7808-HV声明1.我们已尽量保证手册内容的完整性与准确性，若出现与产品功能及操作不相符或印刷错误等情况，如有任何疑问或争议，请及时与我们联系。
2.产品和本说明书将实时进行更新，在此不另行通知。
3.本说明书中所述的功能操作是以混合高清模式下的功能操作为代表进行的介绍，纯NVR或纯DVR模式下的功能操作请参考相关功能即可。
4.本说明书中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
5.本说明书中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱清单为准。
特别声明在使用视频监控设备时，对于监听接口的使用与维护，请您严格遵守适用的法律、法规要求。
出于非法目地使用视频监控设备、探听他人隐私等，均属于非法监听。
关于默认设备出厂默认的管理员帐号是：abc；设备出厂默认帐号的密码是：空。
注：本设备的初始用户名（abc）和密码（空）仅供初次登录使用。
为杜绝安全隐患，请您务必在初次登录后及时修改初始密码，以防他人未经授权登录您的设备或其他不安全隐患。
目录1.产品概述 (6)2.操作说明 (6)2.1.前面板说明 (6)2.2.后面板说明 (7)2.3.遥控器操作说明 (8)2.4.鼠标操作说明 (8)2.5.输入法说明 (9)2.6.界面说明 (9)2.6.1.界面元素说明 (9)2.6.2.常用按钮说明 (9)2.6.3.预览窗口图标说明 (10)2.7.菜单说明 (10)2.7.1.主菜单 (10)2.7.2.右键菜单 (10)2.7.3.状态菜单 (11)3.安装与连接 (11)3.1.安装注意事项 (11)3.2.安装硬盘 (12)3.3.安装外部设备 (13)3.4.安装报警设备/云台设备 (13)3.4.1.外置报警设备接线 (13)3.4.2.拨码设置 (14)4.系统功能介绍 (15)4.1.开机向导 (16)4.2.登录与关机 (19)4.2.1.正常登录 (19)4.2.2.临时登录 (20)4.2.3.关机 (21)4.3.视频端口配置 (22)4.3.1.混合高清模式 (22)4.3.2.纯NVR模式 (23)4.3.3.纯DVR模式 (24)4.4.视频管理 (25)4.4.1.搜索设备 (26)4.4.2.添加设备 (26)4.4.3.删除设备 (27)4.4.4.高级添加 (28)4.4.5.通道排序 (29)4.4.6.系统自检 (30)4.4.7.本机网络设置 (31)4.4.8.一键设置IP (32)4.5.预览 (33)4.5.2.视频调节 (34)4.5.3.视频轮显 (35)4.5.4.画面布局 (35)4.5.5.输出调节 (36)4.6.录像 (36)4.6.1.格式化硬盘 (36)4.6.2.设置录像码流 (37)4.6.3.设置定时录像 (39)4.6.4.录像回放 (39)4.6.5.录像备份 (41)4.7.云台控制 (42)4.7.1.调整视角 (43)4.7.2.设置预置点 (43)4.7.3.设置巡航线 (44)4.7.4.设置轨迹 (45)4.7.5.设置守望 (46)4.7.6.设置扫描 (47)4.7.7.设置辅助 (47)4.7.8.设置云台 (48)4.8.网络 (49)4.8.1.连接管理 (49)4.8.2.设置本机的网络参数 (50)4.8.3.开启网络服务 (51)4.9.报警 (52)4.9.1.邮件报警 (52)4.9.2.移动检测报警 (54)4.9.3.预览或录像码流丢失报警 (57)4.9.4.设备报警 (58)4.9.5.报警预约 (61)4.9.6.清除报警 (62)4.10.通道设置 (63)4.10.1.OSD设置 (63)4.10.2.视频遮挡设置 (64)4.10.3.抓图管理 (65)4.11.音频 (67)4.11.1.音频监听 (67)4.11.2.语音对讲 (68)4.12.用户管理 (69)4.12.1.本地用户管理 (69)4.12.2.网络用户管理 (72)4.13.设备维护与管理 (76)4.13.1.系统常规设置 (76)4.13.2.系统时间设置 (77)4.13.4.系统升级 (80)4.13.5.配置信息导出 (84)4.13.6.配置信息导入 (84)4.13.7.恢复出厂设置 (85)4.13.8.查看系统信息 (86)4.13.9.定时重启设置 (86)4.13.10.自动注销设置 (87)5.远程连接 (88)5.1.云视通连接 (88)5.2.手机连接 (89)5.2.1.安装手机客户端 (89)5.2.2.注册并绑定邮箱 (89)5.2.3.添加设备 (90)6.常见问题解答 (91)1.产品概述中维世纪数字硬盘录像机是我司为安防领域潜心研发的一款音视频同步的监控产品，采用中维世纪公司自主研发的云视通网络传输平台，具有连通率高、传输效果好、操作简单等特点。
数字硬盘录像机(N56系列)_使用说明书V1.2.2_130121
电击防护标识，用于表示高压危险。
激光辐射标识，用于表示强激光辐射。
表示能帮助您解决某个问题或节省您的时间。 表示是正文的附加信息，是对正文的强调和补充。
i
数字硬盘录像机
重要安全须知
重要安全须知
下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。在 使用此产品前，请认真阅读此手册并妥善保存以备日后参考。
2 开箱检查和线缆连接 ....................................................................................................................................... - 3 2.1 开箱检查.............................................................................................................................................. - 3 2.2 硬盘安装.............................................................................................................................................. - 3 2.3 在机架中安装 ...................................................................................................................................... - 5 2.4 前面板按键介绍 .................................................................................................................................. - 5 2.4.1 HF-AS、LF-A 系列面板 ............................................................................................................. - 5 2.4.2 LF-AS 系列.................................................................................................................................. - 7 2.4.3 LF-L、LF-S、LF-S/N、LF-U 系列 ............................................................................................. - 8 2.5 后面板接口说明 .................................................................................................................................- 10 2.5.1 HF-AS 系列后面板介绍 .............................................................................................................- 10 2.5.2 LF-A 系列后面板介绍................................................................................................................- 10 2.5.3 LF-AS 系列后面板介绍.............................................................................................................. - 11 2.5.4 LF-L 系列后面板介绍 ................................................................................................................- 12 2.5.5 LF-S、LF-S/N、LF-U 系列后面板介绍.....................................................................................- 12 2.6 安装连接示意图 .................................................................................................................................- 13 2.6.1 HF-AS、LF-A、LF-AS 系列......................................................................................................- 13 2.6.2 LF-L 系列 ...................................................................................................................................- 14 2.6.3 LF-S、LF-S/N、LF-U 系列 ........................................................................................................- 15 2.7 音视频输入输出连接..........................................................................................................................- 16 2.7.1 视频输入的连接 .........................................................................................................................- 16 2.7.2 视频输出设备的选择和连接 ......................................................................................................- 16 2.7.3 音频信号的输入 .........................................................................................................................- 16 2.7.4 音频信号的输出 .........................................................................................................................- 16 2.8 报警输入输出的连接..........................................................................................................................- 17 2.8.1 报警端口描述 .............................................................................................................................- 17 2.8.2 报警输入端口说明 .....................................................................................................................- 20 2.8.3 报警输出端口说明 .....................................................................................................................- 20 2.8.4 报警输出端继电器参数..............................................................................................................- 20 -
DVR说明书(中文版)
• 实时监视功能
具备模拟输出接口、VGA 接口，可通过监视器或显示器实现监视功能，支持 TV、VGA 同时输出。
• 存储功能
存储数据采用专用格式，无法篡改数据，保证数据安全存储介质
• 压缩方式
支持多路音视频信号，每路音视频信号由独立硬件实时压缩，声音与图像保持
稳定同步。
• 备份功能
通过 USB 接口（如普通 U 盘、移动硬盘）、SATA 刻录光驱等进行备份。 客户端电脑可通过网络下载硬盘上的文件进行备份。
1.1 基本配置 ..................................................................................................................... 10 1.2 现场配置 ..................................................................................................................... 12 1.3 录像配置 ..................................................................................................................... 14 1.4 录像计划 ..................................................................................................................... 17 1.5 报警配置 ..................................................................................................................... 19 1.6 网络配置 ..................................................................................................................... 24 1.7 用户管理 ..................................................................................................................... 28 1.8 云台配置 ..................................................................................................................... 29 1.9 高级配置 ..................................................................................................................... 32
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字硬盘录像机使用说明书
一、开机与关机
1、开机
插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间再录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮。
2、进入系统菜单
正常开机后，按Enter确认键（或单击鼠标左键）弹出登录对话框，用户在输入框中输入用户名和密码。
出厂时有4个用户admin,888888,666666及隐藏的default，前三个出厂密码与用户名相同。
admin,888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。
（为安全起见请及时更改默认密码）
3、关机
A进入【主菜单】>【关闭系统】中选择【关闭机器】（关机时建议使用此方法，以避免意外断电时对DVR造成的损害。
）
B 关机时，按下后面板的电源开关即可关闭电源。
4、断电回复
当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
5、更换硬盘摄像机纽扣电池
更换硬盘摄像机的纽扣电池建议选用相同型号的电池。
定期检查系统时间，一般每年更换一次电池以保证系统时间的准确性。
二、录像操作
1、预览
设备正常登陆后，直接进入预览画面。
在每个预览画面上有叠加的日期、时间、通道名称，屏幕下方有一行表示每个通道的录像及报警状态图标。
2、手动录像
提示：手动录像要求用户具有“录像操作权”，在进行这项操作前请确认硬盘录像机内已经安装且已经正确格式化硬盘。
2.1进入手动录像操作界面
单击鼠标右键或在【主菜单】>【高级选项】>【录像控制】中可进入手动录像操作界面。
在预览模式下按前面板【录像/●】兼或遥控器上的【录像】键可进入手动录像操作界面。
2.2开启/关闭某个或某些通道
要开启/关闭某个通道的录像，首先查看该通道录像状态。
（“○”表示关闭，“●”表示开启）使用左右方向键移动活动框到该通道，使用上下方向键或相应数字键切换开启/关闭状态。
2.3启动/关闭全通道录像
将录像模式中自动/手动“全”切换到“●”状态，即可开启全通道录像，将录像模式中关闭“全”切换到“●”状态，即可关闭全通道录像。
3、录像查询
4、录像设置
硬盘录像机在第一次启动后的默认录像模式时24小时连续录像。
进入菜单，可进行定时时间内的连续录像，即对录像在定时的时间段内录像：【主菜单】>【系统设置】>【录像设置】
包括对普通录像（R）、动态监测录像（M）、报警录像（A）的时间设置。
录像数据的双存储（冗余备份）
选择冗余备份可实现录像文件双备份的功能，即将某通道的录像同时记录到两个硬盘内。
当其中一个硬盘损坏时，在另一个盘上仍有备份文件，保证了数据的可靠性。
5、视频检测
1、具体设置在【主菜单】>【系统设置】>【视频检测】中。
2、在进行检测类型切换时，视频丢失和遮挡检测中无区域和灵敏度的设置。
3、通道发生动态监测时，通道画面上显示动态监测图标。
4、用鼠标直接进行拖放区域选择动态监测区域时不用FN键配合，点击鼠标右键退出当前设置区，用户退出动态监测菜单时，按【保存】做确认。
5.1动态监测
通过分析视频图像，当系统检测到有达到预设灵敏度的移动信号出现时，即开启移动报警。
5.2视频丢失
通道发生视频丢失情况时可选择【报警输出】及【屏幕提示】即在本地主机屏幕上提示视频丢失信息。
5.3遮挡检测
当有人恶意遮挡镜头时，就无法对现场视频进行监看。
通过设置遮挡报警，可以有效防
止这种现象的发生。
或由于光线等原因导致视频输出为单一颜色屏幕时，可选择【报警输出】及【屏幕提示】。
6、报警设置与报警联动录像
1、具体设置在【主菜单】>【系统设置】>【报警设置】中。
2、连接好报警输入与报警输出（如灯光、蜂鸣器等）
3、用户可分别对每个通道进行设置完成后分别保存，也可以对所有要设置的通道全部设置完成后保存。
三、录像文件的备份操作
【主菜单】>【文件备份】
1设备检测
备份设备可以是CD-RW、DVD-RW、USB刻录机、U盘、移动硬盘等设备。
文件备份设备中显示的是即时检测到的设备。
并且显示可存书设备的总容量。
2备份操作
选择好备份设备后，就可以进行备份操作了。
四、云台控制操作与图像颜色
1、云台控制
1.1连接方法
1、将球机的485线连接到DVR的485口。
2、将球机的视频线连接DVR的视频输入。
3、再让球机通电。
1.2云台控制操作
1、设置好球机的地址。
2、确认球机的A、B线与硬盘接口的A、B线正确连接。
3、在DVR菜单中进行相应的设置【主菜单】>【系统设置】>【云台控制】
保存设置后，在单画面监控下按<Fn>辅助键或单击右键，弹出辅助功能菜单。
按面板上的<Fn>键或遥控器的辅助键可切换云台控制和图像颜色选项。
云台控制
可对云台的方向、步长、变倍、聚焦、光圈、预置点、点间巡航、运动巡迹等做控制。
2、图像颜色
分时间段设置图像的色彩、亮度、对比度、饱和度、增益的设置。
五、网络客户端操作
1、网络连接操作
1、确认硬盘录像机正确接入网络。
2、给电脑主机和硬盘录像机分别设置参数。
【系统设置】>【网络设置】
3、利用PING命令检查网络是否连通，返回TTL值一般等于255。
4、打开IE网络浏览器，地址栏输入想要登录的硬盘录像机IP地址。
5、WEB控件自动识别下载。
2、登陆与注销
在浏览器地址栏里输入录像机的IP地址。
例：录像机IP为10.1.27.200则在地址栏中输入HTTP:// 10.1.27.200，并连接。
在该界面有监控视频播放窗口，登陆、注销、视频、查询、配置、辅助设置等功能。
可根据相应提示完成操作。
