梁模板计算书

梁模板(扣件钢管架)计算书我的工程工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：某某施工单位。

本工程由某某房开公司投资建设，某某设计院设计，某某堪察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.30；梁截面高度 D(m):0.77混凝土板厚度(mm):120.00；立杆梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.40；梁支撑架搭设高度H(m)：2.90；梁两侧立柱间距(m):0.50；承重架支设:无承重立杆，方木支撑垂直梁截面；板底承重立杆横向间距或排距Lb(m):1.20；采用的钢管类型为Φ48×3；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.5；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：6；面板厚度(mm)：15.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向根数：3；穿梁螺栓竖向距板底的距离为：200mm，200mm，200mm；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.0；主楞合并根数：2；次楞龙骨材料：木楞,，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

模板计算书

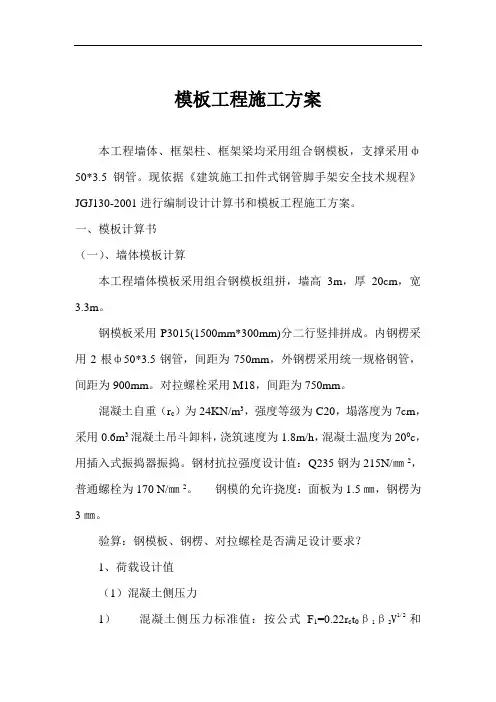

模板工程施工方案本工程墙体、框架柱、框架梁均采用组合钢模板，支撑采用ф50*3.5钢管。

现依据《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001进行编制设计计算书和模板工程施工方案。

一、模板计算书（一）、墙体模板计算本工程墙体模板采用组合钢模板组拼，墙高3m，厚20cm，宽3.3m。

钢模板采用P3015(1500mm*300mm)分二行竖排拼成。

内钢楞采用2根ф50*3.5钢管，间距为750mm，外钢楞采用统一规格钢管，间距为900mm。

对拉螺栓采用M18，间距为750mm。

混凝土自重（r c）为24KN/m3，强度等级为C20，塌落度为7cm，采用0.6m3混凝土吊斗卸料，浇筑速度为1.8m/h，混凝土温度为200c，用插入式振捣器振捣。

钢材抗拉强度设计值：Q235钢为215N/㎜2，普通螺栓为170 N/㎜2。

钢模的允许挠度：面板为1.5㎜，钢楞为3㎜。

验算：钢模板、钢楞、对拉螺栓是否满足设计要求？1、荷载设计值（1）混凝土侧压力1）混凝土侧压力标准值：按公式F1=0.22r c t0β1β2V1/2和F2=r c H进行计算。

其中t0=200/（20+15）=5.71 F1=0.22r c t0β1β2V1/2=0.22*24000*5.71*1*1*1.81/2=40.4KN/㎡F2=r c H=24*3=72KN/㎡取两者中小值，即F1=40.4KN/㎡。

2）混凝土侧压力设计值：F=F1*分项系数*折减系数=40.4*1.2*0.85=41.21KN/㎡（2）倾倒混凝土时产生的水平荷载为4 KN/㎡荷载设计值为4*1.4*0.85=4.76 KN/㎡。

（3）进行荷载组合F’=41.21+4.76=45.97 KN/㎡2、验算（1）钢模板验算P3015钢模板（δ=2.5mm）截面特征，I xj=26.97*104mm4,W xj=5.94*103mm3 1)计算简图：化为线均布荷载：q1=F‘*0.3/1000=45.97*0.3/1000=13.79N/㎜(用于计算承载力)；q2=F*0.3/1000=41.21*0.3/1000=12.36N/㎜(用于验算挠度)。
