砂垫层施工工艺流程图
2、砂(碎石)垫层施工工艺工法
砂（碎石）垫层施工工艺工法之巴公井开创作（QB/ZTYJGYGF-LJLM-0102-2011）第四工程有限公司张涵砂（碎石）垫层是一种直接置换地基持力层软弱土的处理方法。
施工时将基底下一定深度的软土层挖除，分层填砂、碎石等强度较大的资料，并加以夯实振密。
砂（碎石）垫层又是一种较简易的浅层地基处理方法，并已得到了广泛应用，处理地基时，宜优先考虑此法。
砂（碎石）垫层施工采取一定厚度的高强度的砂（碎石）垫层置换浅层软弱土，能提高持力层的承载力，减少部分沉降量，加速软弱土层的排水固结，从而提高其强度及稳定性，防止地基土的塑性破坏。
2.1施工简易方便，工效高，承载能力大，沉降量小。
2.2能就地取材，投入少，成本低。
适用于淤泥、淤泥质士、湿陷性黄土、素填土、杂填土地基及阴沟、暗塘等的浅层地基处理。
《公路工程质量检验评定尺度》JTGF801；《公路路基施工技术规范》JTG_F10；《铁路路基施工规范》TB10202；先将路基底面下处理范围内的软弱土层挖除，分层换填结构较好、强度大、压缩性小、性能稳定的中(粗)砂、碎石等资料，并夯实以达到设计的密实度。
砂（碎石）垫层施工的工艺流程见图1。
图16.2.1 施工准备12346.2.2 分层铺设垫层1土面应挖成踏步和斜坡形，搭茬处应注意压（夯）实。
施工应按先深后浅的顺序进行。
2分段施工时，接茬处应做成斜坡，每层接茬处的水平距离应错开～，并应充分压（夯）实。
3铺筑的砂石应级配均匀，如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
4 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以坚持砂石的最佳含水量，一般为8％～12％。
5 砂（碎石）垫层的施工质量检验必须分层进行，每铺一层砂石垫层，应按规范要求检查，检测尺度符合表1要求。
表1 砂（碎石）垫层实测项目夯实或碾压的遍数，由现场试验确定。
采取压路机往复碾压，一般碾压很多于4 遍，其轮距搭接不小于50㎝。
砂石垫层施工方法
砂石垫层施工方法砂石垫层施工方法主要包括以下步骤：1. 检验砂石的质量：对级配砂石进行鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。
2. 分层铺筑砂石：铺筑砂石的每层必须要有一定的厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩来控制。
可视不同条件选用相对来说比较合适的夯实或压实方法。
大面积的砂石垫层，铺筑厚度一般可达35cm，最好采用6～10t的压路机碾压。
砂和砂石地基底面宜铺设在同一标高上，如果深度不同时，一般基土面应挖成踏步和斜坡形，搭槎处应注意压实，施工应按先深后浅的顺序进行。
3. 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度以及气候条件来适当地洒水，用以保持砂石的最佳含水量，一般为8%～l2%。
4. 夯实或碾压：夯实或碾压的遍数都是由现场试验来确定的。
用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全方位的夯实，一般不少于3遍。
采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。
对于边缘和转角处应用人工或蛙式打夯机来进行补夯密实。
5. 找平和验收：施工时应分层找平，夯压密实，并应设置纯砂检查点，用200cm3的环刀取样，测定干砂的质量密度。
下层密实度合格后，方可进行上层施工。
用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格。
砂石垫层是一种直接置换地基持力层中软弱土的处理方法，适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基和不均匀地基及暗沟、暗塘等的浅层处理。
请注意，施工方法可能会因具体情况而异，因此在实际施工前，建议咨询专业人士并遵循相关的施工规范和标准。
砂垫层施工工艺流程图.doc
砂垫层施工工艺流程图美文欣赏1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、 春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、 好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、 漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。
人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。
沧桑不是自然，而是经历；幸福不是状态，而是感受。
6、 疏疏篱落，酒意消，惆怅多。
阑珊灯火，映照旧阁。
红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。
舞袖舒广青衣薄，何似院落寂寞。
风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、 经年，未染流殇漠漠清殇。
流年为祭。
琴瑟曲中倦红妆，霓裳舞中残娇靥。
冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。
砂垫层施工方案(2)
S（g时河南省南水北调受水区周口供水配套工程施工五标（合同编号：NSBD-ZKPT/SG-05）编制单位：南京市水利建筑工程有限公司周口市南水北调配套工程施工五标项目部S(g 时设计单位: 河南省水利勘测设计研究有限公司编制H 期：二O —二年十二月二十八R 砂垫层施工方案、 编制依据1、 本项目招标文件、技术规范、施丄设计图纸等；2、 本项目工程现场考察情况；3、 我公司现有现有的技术装备力暈、管理水平和多年积累的工程 施工经验；4、 现行的排水规范、规程、标准等。
5、 编制采用的规范及标准：《工程建设标准强制性条文》、《给水排 水管道工程施工及验收规范》(GB 50268-2008)等。
二、编制原则(1).严格执行国家基本建设程序，遵照招标文件要求和各项标准;⑵、明确各主要工程项目间的相互关系，科学地安排施工顺序，做 到保证重点，统筹兼顾。
尽可能采用流水施工方法组织施工，确保本 项目有节奏、均衡、连续地进行;⑶.施工方案选择上重点突岀技术措施的合理性、先进性、科学性、 安全性、经济性;⑷.在满足施工需要的前提下，合理规划施工便道等临时设施,少占土地;、 工程概况1. 工程概况监理单位：河南省山河建设工程管理有限责任公司工程名称: 河南省南水北调受水区周口供水配套工程施工五标建设单位: 周口市南水北调配套工程建设管理局施工单位：南京市水利建筑工程有限公司木标段位于周口商水县境内，起点为商水县张庄乡大郭庄、干线桩号116+060.000处，终点为商水县张庄乡双庙、干线桩号122+170.000 处。
该标段管线长6.11km,管径为DN2400,管材为PCCP。
标段内有建筑物6座，分别为穿枯河倒虹吸1座；穿越跨高速引道及立交桥顶管工程5处；阀井、镇墩及设备安装等。
根据施工图设计，管沟一般地段采用大开挖施工，沟槽开挖深度约5~8米之间，采用直接放坡开挖方案进行施工，穿越高速段采取顶管施工。
2、水文气象和工程地质2.1水文气象本区域属暖温带季风气候，四季分明，春季干旱风较多，夏季炎热雨集中，秒秋温和R照长，冬季寒冷雨雪少。
砂(碎石)垫层施工工艺
砂碎石垫层施工工艺工艺概述砂（碎石）垫层一般铺设路堤底部，采用砂（碎石）分层填筑压实，作为地基的持力层，提高地基强度，并通过垫层的压力扩散作用，降低地基的压应力，减少变形量，同时垫层可起排水作用，地基土中孔隙水可通过垫层快速地排出，能加速下部土层的沉降和固结。
砂（碎石）垫层适用于采用排水固结法（如袋装砂井、塑料排水板、砂井等）、复合地基（如桩、打入桩等）、换填等方法处理的软土路基地基表层。
作业内容基底清理、整平；备置中粗砂或碎石；分层摊铺；碾压。
质量标准及验收方法砂（碎石）垫层质量标准、检验数量及方法见表，垫层施工允许偏差见表。
表质量检验标准2并将接头段工艺流程图砂（碎石）垫层施工工艺流程见图。
图砂（碎石）垫层施工工艺流程图工序步骤及质量控制说明 一、施工准备施工场地清理场地，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，原地面基底密实、平整，坑穴应填平，并形成约％的向外排水坡。
修筑临时排水沟，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出。
准备换填料临时储备场地。
完成现场便道及临时用水、用电工程。
材料准备选用砂、碎石 垫层填料。
机械设备准备机械设备进场、检修、维护、试运转，并购 置备件、耗材。
技术准备收集场地工程地质资料和水文地质资料。
对设计的地质进行核查，有必要时利用试验设备核查。
编制垫层施工方案，经审批后向操作人员进行技术交底。
二、 测量放样根据设计提供的控制点，用全站仪准确放出垫层施工的平面范围，用水准仪准确测量需换填的厚度。
在验收后的原地面上钉控制高程的木桩，以便控制每层垫层填料厚度。
三、分层填筑和碾压砂（碎石）垫层采取分层填筑、碾压，每层厚度〜，每层的施工工序为铺砂、洒水压实检测碾压采用〜的轻型振动压路机砂碎石垫层的最优含水率为〜纵向分段施工时，接头处做成斜坡，每层填料接头应错开充分捣实。
施工时当地基表层承载力较好,能上一般运输机械时，采用机械分堆摊铺法填筑，即先堆成若干砂（碎石）堆，然后用机械或人工摊平并夯实；当表层承载力不足时，一般采用顺序推进摊位法填筑；当软土地基承载力很低时，有必要先改善地基表面，使其能上施工人员和轻型运输机具。

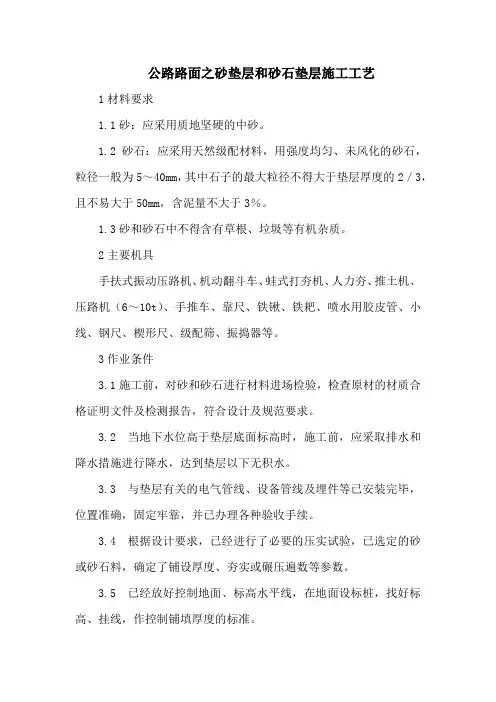

公路路面之砂垫层和砂石垫层施工工艺
公路路面之砂垫层和砂石垫层施工工艺1材料要求1.1砂：应采用质地坚硬的中砂。
1.2砂石：应采用天然级配材料，用强度均匀、未风化的砂石，粒径一般为5～40mm，其中石子的最大粒径不得大于垫层厚度的2／3，且不易大于50mm，含泥量不大于3％。
1.3砂和砂石中不得含有草根、垃圾等有机杂质。
2主要机具手扶式振动压路机、机动翻斗车、蛙式打夯机、人力夯、推土机、压路机（6～10t）、手推车、靠尺、铁锹、铁耙、喷水用胶皮管、小线、钢尺、楔形尺、级配筛、振捣器等。
3作业条件3.1施工前，对砂和砂石进行材料进场检验，检查原材的材质合格证明文件及检测报告，符合设计及规范要求。
3.2 当地下水位高于垫层底面标高时，施工前，应采取排水和降水措施进行降水，达到垫层以下无积水。
3.3 与垫层有关的电气管线、设备管线及埋件等已安装完毕，位置准确，固定牢靠，并已办理各种验收手续。
3.4 根据设计要求，已经进行了必要的压实试验，已选定的砂或砂石料，确定了铺设厚度、夯实或碾压遍数等参数。
3.5 已经放好控制地面、标高水平线，在地面设标桩，找好标高、挂线，作控制铺填厚度的标准。
3.6 按照有关规定对操作者进行施工交底。
4 操作工艺4.1 工艺流程：基层处理--检查原材材质--分层铺设--洒水--夯实或碾压--找平验收4.2 铺设砂或砂石垫层前先检验基土土质，清除松散土、积水、污泥、杂质，并打底夯两遍，使表土密实。
4.3 砂石垫层的厚度一般不宜小于100mm，铺时按线由一端向另一端分段铺设，摊铺均匀，不得有粗细颗粒分离现象。
表面空隙应以粒径为5～25mm的细砂石填补。
4.4 铺完一段，压实前应洒水使表面保持湿润。
小面积房间采用木夯或蛙式打夯机夯实，不少于三遍；大面积宜采用压路机往复碾压其轮距搭接不少于500mm，边缘和转角处应用人工或蛙式打夯机补夯密实，且碾压不少于四遍，夯实后的砂石垫层表面应平整密实且无松动石子。
4.5 砂垫层厚度不应小于60mm，铺设同砂石垫层，亦应分层摊铺均匀，洒水湿润后，采用木夯或蛙式打夯机夯实，一夯压半夯。
砂垫层和砂石垫层施工工艺
砂垫层和砂石垫层施工工艺集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]砂垫层和砂石垫层施工工艺本章适用于建筑工程中建筑地面采用砂垫层和砂石垫层工程。
1 材料要求砂：应采用质地坚硬的中砂。
砂石：应采用天然级配材料，用强度均匀、未风化的砂石，粒径一般为5～40mm，其中石子的最大粒径不得大于垫层厚度的2／3，且不易大于50mm，含泥量不大于3％。
砂和砂石中不得含有草根、垃圾等有机杂质。
2 主要机具手扶式振动压路机、机动翻斗车、蛙式打夯机、人力夯、推土机、压路机（6～10t）、手推车、靠尺、铁锹、铁耙、喷水用胶皮管、小线、钢尺、楔形尺、级配筛、振捣器等。
3 作业条件施工前，对砂和砂石进行材料进场检验，检查原材的材质合格证明文件及检测报告，符合设计及规范要求。
当地下水位高于垫层底面标高时，施工前，应采取排水和降水措施进行降水，达到垫层以下无积水。
与垫层有关的电气管线、设备管线及埋件等已安装完毕，位置准确，固定牢靠，并已办理各种验收手续。
根据设计要求，已经进行了必要的压实试验，已选定的砂或砂石料，确定了铺设厚度、夯实或碾压遍数等参数。
已经放好控制地面、标高水平线，在地面设标桩，找好标高、挂线，作控制铺填厚度的标准。
按照有关规定对操作者进行施工交底。
4 操作工艺工艺流程：铺设砂或砂石垫层前先检验基土土质，清除松散土、积水、污泥、杂质，并打底夯两遍，使表土密实。
砂石垫层的厚度一般不宜小于100mm ，铺时按线由一端向另一端分段铺设，摊铺均匀，不得有粗细颗粒分离现象。
表面空隙应以粒径为5～25mm 的细砂石填补。
铺完一段，压实前应洒水使表面保持湿润。
小面积房间采用木夯或蛙式打夯机夯实，不少于三遍；大面积宜采用压路机往复碾压其轮距搭接不少于500mm ，边缘和转角处应用人工或蛙式打夯机补夯密实，且碾压不少于四遍，夯实后的砂石垫层表面应平整密实且无松动石子。
砂垫层厚度不应小于60mm ，铺设同砂石垫层，亦应分层摊铺均匀，洒水湿润后，采用木夯或蛙式打夯机夯实，一夯压半夯。
砂和砂石地基施工工艺工法(后附照片)
砂和砂石地基施工工艺工法1 前言1.1工艺工法概况换填垫层法适用于浅层软弱地基及不均匀地基的处理。
其主要作用是提高地基承载力，减少沉降量，加速软弱土层的排水固结，防止冻胀和消除膨胀土的胀缩。
该工法采用砂或砾石（碎石）混合物，按一定级配分层回填夯实或压实，对软弱土层进行换填处理，起到提高承载力的作业。
1.2工艺原理砂和砂砾石（碎石）地基系用砂和砂砾石（碎石）混合物，经分层夯（压）实，作为地基的持力层，提高基础下部地基强度，并通过地基垫层的压力扩散作用，降低对地基的压应力，减少变形量，同时砂和砂砾石（碎石）垫层可起排水作用，地基土中孔隙水可通过垫层快速排出，加速下部土层的沉降和固结。
2 工艺工法特点2.1具有取材方便、应用范围广泛。
2.2由于砂颗粒大，可防止地下水因毛细作用上升，地基不受冻结的影响，能在施工期间完成沉陷。
2.3用机械或人工都可使垫层密实，施工工艺简单，可缩短工期，降低造价。
3 适用范围适用于建筑工程中基坑、基槽等浅层软弱地基及不均匀（其下有暗沟、洞穴）的地基处理施工。
不适用于加固湿陷性黄土地基或渗透系数小的黏性土地基。
4 主要引用技术标准《建筑工程施工质量验收统一标准》（GB50300）《建筑地基基础工程施工质量验收规范》（GB50202）《湿陷性黄土地区建筑规范》（GB50025）《土工试验方法标准》（GB/T50123）《建筑地基处理技术规程》（JGJ79）《建筑工程冬期施工规程》（JGJ104）5 施工方法挖去地表浅层软弱土层或不均匀土层，回填砂、碎石、卵石、砂夹石等材料，并夯压密实，形成垫层的地基处理方法。
6 工艺流程及操作要点6.1施工工艺流程图1 砂和砂石地基施工工艺流程图6.2操作要点6.2.1基层处理：铺填之前应将基底浮土、淤泥、杂物清理干净，验槽做好记录。
6.2.2抄平放线、设标桩：在基坑（槽）内按5m×5m设标桩，控制每层砂或砂石的铺设厚度。
6.2.3分层铺筑砂石1 采用人工级配砂石混合料的配合比应经试验确定，应先将砂和砾石按配合比过斗计量，拌合均匀。
[PPT]砂垫层施工讲义课件
![[PPT]砂垫层施工讲义课件](https://img.taocdn.com/s3/m/b28e610fda38376bae1faeb7.png)
工程背景
待粉煤灰混凝土碎石桩施工完毕后，清理桩帽 浮砂土，再行施工土工格栅砂垫层。
砂垫层施工应按规定要求拌制碎石、中粗石垫 层混合料。
砂垫层施工方案为：采用退铺法，首先铺设 30cm厚底层，夯实刮平后，沿路基横向铺设 第一道土工格栅：再铺设10cm厚中层的碎石、 中粗砂垫层，同样夯实副平后，沿路基纵向铺 设第二道土工格栅；最后铺20cm厚覆层碎石、 中粗砂垫层，夯实刮平后完成全部桥头软地基 的加固处理。
2）砂垫层排水不畅析
采用土工织物（土工布等）设隔离 层
砂垫层上5cm表面用砂作封层
6.砂垫层质量缺陷及整改
3）路基坡脚砂料流失 ：砂垫层中路基坡脚部 分，受排水层内水流影响局部流失
原因
坡脚部分无护挡物； 砂垫层宽度不足，无隔离防
护设施，导致局部砂料流失
砂垫层施工
1.定义:设置于路堤 填料与软土地基之 间的一层砂砾材料， 可使填土荷载均匀 地作用于软土地基 上,并使地基中孔 隙水排出，起到增 加地基强度，加速 软土地基固结的作 用。
图2-1 砂垫层断面示意图
砂垫层厚度
在软土地基地表以下当存在1.5～3.0m的硬壳 层时，对高度为2～3m的低路堤，可仅在原地 基上铺设砂垫层。厚度以50cm为宜
➢振动法：平振法、插振法、夯实法 ➢水撼法 ➢碾压法 分层厚度的控制和最佳含水量确定 控制施工速度：埋设地面沉降板和位移边桩， 观测竖向位移和水平位移。实践表明：当水平 位移量控制在每天不超高1.0cm，垂直位移量 每天不超过1.5㎝时，地基便可保持稳定。
砂垫层施工控制要点
摊铺宽度 ：应宽出路基0.5～1.0m 垫层分堆铺筑 ：当地表具有一定厚度的硬壳层时，
