用电信息采集系统培训
用电信息采集系统培训x
用电信息采集系统培训x一、教学内容本节课的教学内容来自于教材第四章“电力系统中的信息采集与监控”。
具体内容包括：电力系统的基本概念、电力系统的信息采集、电力系统的监控以及用电信息采集系统的组成和功能。
二、教学目标1. 让学生了解电力系统的基本概念，理解电力系统的信息采集和监控的重要性。
2. 使学生掌握用电信息采集系统的组成和功能，能够运用所学知识分析和解决实际问题。
3. 培养学生的动手操作能力，提高学生的实践技能。
三、教学难点与重点重点：用电信息采集系统的组成和功能。
难点：用电信息采集系统的工作原理和实际应用。
四、教具与学具准备教具：电脑、投影仪、课件。
学具：笔记本、课本、用电信息采集系统模拟器。
五、教学过程1. 实践情景引入：介绍电力系统的基本概念，通过展示电力系统的运行情况，引出信息采集和监控的重要性。
2. 理论知识讲解：讲解电力系统的基本概念，信息采集和监控的方法，用电信息采集系统的组成和功能。
3. 例题讲解：通过例题，使学生理解和掌握用电信息采集系统的组成和功能。
4. 随堂练习：让学生运用所学知识，分析和解决实际问题。
5. 动手操作：让学生分组操作用电信息采集系统模拟器，巩固所学知识。
7. 布置作业：布置相关作业，巩固所学知识。
六、板书设计板书设计如下：电力系统的基本概念信息采集与监控的重要性用电信息采集系统的组成用电信息采集系统的功能七、作业设计作业题目：1. 简述电力系统的基本概念。
2. 解释信息采集和监控的重要性。
3. 用电信息采集系统的组成和功能。
答案：1. 电力系统是由发电、输电、变电、配电和用电组成的整体。
2. 信息采集和监控是保证电力系统安全、稳定、高效运行的重要手段。
3. 用电信息采集系统由采集器、传输器和分析器组成，用于实时监测电力系统的运行状态，分析用电情况，为电力系统的优化调度提供数据支持。
八、课后反思及拓展延伸课后反思：本节课通过实践情景引入，使学生了解电力系统的基本概念，理解信息采集和监控的重要性。
供电系统培训记录
供电系统培训学习内容讲解人：日期：年月日供电系统培训学习大体可分为4大部分：1.变电室的安全操作及维护。
2电力监控的功能及具体操作。
3.发电机的具体操作及维护。
4.ups的具体操作及维护。
培训记录如下：一、变电室的安全操作及维护规程：为保障供电设备的安全运行,在日常的操作过程当中做好保证变电室的安全操作及维护的落实。
1、高压操作必须两人同时进行,一人监护,一人操作。
2、高压操作人员必须穿戴绝缘和绝缘手套。
3、拉开或合上开关时,应迅速果断,但不能用力过猛,操作机构有故障时,不得强行拉、合闸。
4、高压停电时,先打开负荷开关IS,后合上接地开关ES；高压送电时,先分开接地开关ES,后合上负荷开关IS。
5、变压器停电,先停负荷侧开关,后送负荷侧开关,严禁带负荷拉、合闸。
6、巡视应重点注意设备运行有无异常声响,接头处有无虚接、过热造成的火花或放电声。
7、如遇到设备故障先行仔细观察设备的状态,判断故障的具体原因,然后寻找排除故障的办法。
8、变电所需设置安全警示标志。
9、变电所设备设施要做到经常维护保养,发现异常要采取有效的措施。
10、变电室要保持清洁,不得存放与配电无关的物品。
11、定期检查通风设施、防鼠措施。
12、定期检查室内照明,变电所房屋情况,特别注意房屋是否漏水及电缆沟封堵情况。
二、随着高速公路交通自动化的提高,其电力供应的自动化也须不断提高,电力监控系统运用到高速公路的电力系统也就成了必然,下面是它的一些具体功能与操作：1、遥控功能。
对可操作对象进行远方控制,其中,又可分为：a、单独控制：对被控站内某一开关设备进行的状态控制。
b、程序控制：对所控对象内容按预先设定的若干单控操作步骤组合而成一个控制程序。
c、手动模拟置位操作：当RTU或通道故障时,可手动设置开关的位置状态,此外,手动隔离开关的状态变采用手动置位操作方式。
d、控制操作方式：操作过程分为“选择”和“执行”两步操作,并对“选择”步骤进行校验。
电力用户用电信息采集
无线公网通信
借助公共无线网络（如 GPRS、4G、5G等），实 现电能表与数据中心之间 的远程无线通信。
无线专网通信
建立专用的无线通信网络， 为电力用户提供更稳定、 安全的远程自动抄表服务。
04
电力用户用电信息采集技术应用
负荷控制技术应用
基于智能电表的负荷控制
分布式能源接入与控制
通过智能电表实现用户负荷的实时监 测和控制，包括负荷限制、负荷切断 等功能，确保电网稳定运行。
需求分析
明确系统建设目标，收集相关 业务需求，分析系统功能和性 能要求。
设备采购与集成
依据系统设计，采购所需的硬 件设备、软件系统和网络设备 等，并进行集成测试。
培训与交接
对用户进行系统操作和维护培 训，完成系统交接工作。
设备安装与调试
01
02
03
04
安装准备
确认设备安装位置和条件，准 备安装工具和材料。
02
电力用户用电信息采集系统概述
系统定义与组成
系统定义
电力用户用电信息采集系统是对电力 用户的用电信息进行采集、处理和监 控的系统，是智能电网建设的重要组 成部分。
系统组成
主要包括主站、通信信道、采集设备三 部分。其中，主站负责数据处理和应用， 通信信道负责数据传输，采集设备负责 用电信息的采集和上传。
电力用户用电信息采集
目录
• 引言 • 电力用户用电信息采集系统概述 • 电力用户用电信息采集方式 • 电力用户用电信息采集技术应用 • 电力用户用电信息采集系统建设方案 • 电力用户用电信息采集系统实施与运维 • 结论与展望
01
引言
背景与意义
智能化电网建设
随着智能化电网的快速发展，电 力用户用电信息采集作为智能电 网的重要组成部分，对于实现电 网的信息化、自动化和互动化具
用电信息采集系统培训
采集终端实施费控
根据用户的缴费费信息，主 站将电能量费率时段和费率 以及费控参数包括购电单号、 预付电费值、报警和跳闸门 限值等参数下发终端并进行 存储。当需要对用户进行控 制时，向终端下发费控投入 命令，终端定时采集用户电 能表数据，计算剩余电费， 终端根据报警和跳闸门限值 分别执行告警和跳闸。用户 缴费成功后，可通过主站发 送允许合闸命令，允许合闸。
THANK YOU！
谢谢欣赏
通信信道类型
分类
远程通信
专网通信
公网通信
无线公网信道 有线公网信道
本地通信
有线通信 无线通信
信道类型 230MHz无线专网
光纤专网
GPRS CDMA ADSL PSTN拨号 窄带载波 宽带载波 RS485总线 微功率无线
5.用电信息采集系统
5.1 采集主站 用电信息采集主站作为与现场采集终端通信的唯一接口，不仅负责与现场采 集终端的通信，同时还负责通信信道管理、采集数据等工作，所以对采集主站的 实时性、安全性、稳定性等方面的要求较高。具体而言，主站应具备的功能如下：
用电信息采集系统培训
目录 CONTENTS
01 概述 02 系统体系 03 主要模块
概述
电力用户用电信息采集系统是通过对配电变压器和终端用户用电数据的采集和分析，实现用电监 控，推行阶梯电价、负荷管理、线损分析，最终达到自动抄表、错峰用电、用电检查（防窃电） 、负荷预测和节约用电成本等目的，是全面实现营销业务管理与用户服务手段自动化、信息化、 互动化的基础，为加快推进营销现代化建设提供重要的数据支撑。用户用电信息采集系统的定位 是营销技术支持系统的重要组成部分，既可通过文件、中间库、WebService方式为营销业务应用 系统提供数据支撑，同时也可独立运行，完成档案管理、数据采集管理、负荷管理、费控管理、 线损分析等功能。
电力用户用电信息采集--常见问题汇总ppt课件
加上或去掉RS485口匹配电阻
电表问题
电表数据实时采集失败
现象：
在主站查询到终端在线状态为“在线”，但是召测“正向有功”等数据项不返 回任何信息。
产生原因：
1、终端的通道组为UDP。目前由于UDP只能维持极短的实时在线，因此召测时 成 功率非常低。 2、终端当前的状态为“不在线”。由于主站侧终端的在线状态是周期性更新的， 因此虽然在主站查询到的终端在线状态为“在线”，但实际情况却是终端当前 已经掉线。 3、电表参数与现场实际不符。重要的电表参数包括：测量点序号、电表地址、 电表规约、端口号、通讯速率。 4、现场电表485线接的方式不正确。 5、终端问题。
产生原因：
1、移动专线信道出现问题。 2、采集系统前置服务模块出现异常。
处理步骤：
1、如移动专线信道出现问题，通知移动厂商处理。 2、如采集系统前置服务模块出现异常，则重启服务程序并通知采集技术人员。
终端问题
终端档案与电表或主站不一致
1、终端上电表通讯地址与电表实际通讯地址不一致。 2、终端上设置电表抄表端口号错误。 3、终端上测量点序号与主站测量点序号不一致。 4、终端上通讯参数不正确（终端地址、区位码、apn、 主站IP、端口号）。 5、终端规约或电表规约选择错误。
终端问题
终端调试上线问题
产生原因： 1、采集系统主站档案信息与现场终端参数不一致。 2、SIM卡故障或者终端故障。
第一步：利用主站的“终端调试”功能（对应菜单：运行管理---）现场管理---〉现场 调试---〉现场调试）核对终端档案与现场终端参数的一致性[注：需要核对的参数： 主信道类型；主信道组；通讯规约；终端地址；终端类型；区位码]。 第二步：利用主站的“终端参数修改”功能（对应菜单：运行管理---）现场管理---〉 终端参数修改），查询终端的运行状态是否为运行（注：如果终端的状态为暂停等， 则终端肯定无法上线）。 第三步：利用主站的“终端登陆信息查询”功能（对应菜单：运行管理---）现场管理 ---〉终端登陆信息查询），查询终端在最近时间内是否有登录信息（注：如果现场有 人配合，最好把终端重新启动，这样终端发送登录信息较快）。如果有登录信息，需 要看终端登陆是否正常；如果异常登录，则可确定终端不能正常上线时由于主站和终 端的某些参数不一致造成的。务必再次重新核对参数。 第四步：如果仍然没有登录信息，则需要联系终端的厂家人员。 第五步：如果存在登录信息，并且已经核对主站参数与现场终端参数一直一致，但终 端仍无法上线，则需要联系积成电子相关人员。

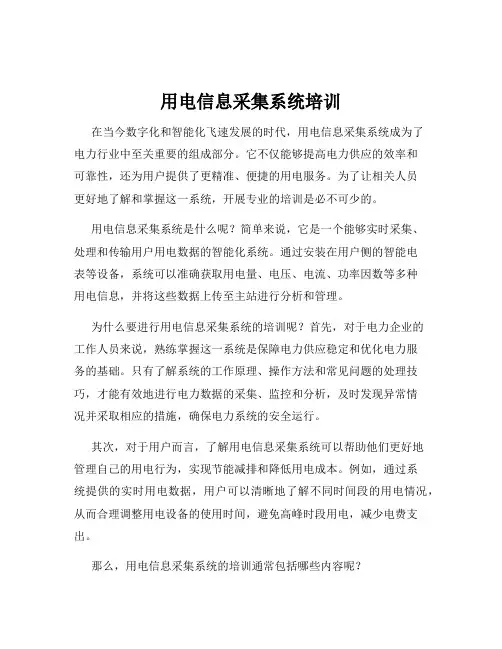

用电信息采集系统培训
用电信息采集系统培训在当今数字化和智能化飞速发展的时代，用电信息采集系统成为了电力行业中至关重要的组成部分。
它不仅能够提高电力供应的效率和可靠性，还为用户提供了更精准、便捷的用电服务。
为了让相关人员更好地了解和掌握这一系统，开展专业的培训是必不可少的。
用电信息采集系统是什么呢？简单来说，它是一个能够实时采集、处理和传输用户用电数据的智能化系统。
通过安装在用户侧的智能电表等设备，系统可以准确获取用电量、电压、电流、功率因数等多种用电信息，并将这些数据上传至主站进行分析和管理。
为什么要进行用电信息采集系统的培训呢？首先，对于电力企业的工作人员来说，熟练掌握这一系统是保障电力供应稳定和优化电力服务的基础。
只有了解系统的工作原理、操作方法和常见问题的处理技巧，才能有效地进行电力数据的采集、监控和分析，及时发现异常情况并采取相应的措施，确保电力系统的安全运行。
其次，对于用户而言，了解用电信息采集系统可以帮助他们更好地管理自己的用电行为，实现节能减排和降低用电成本。
例如，通过系统提供的实时用电数据，用户可以清晰地了解不同时间段的用电情况，从而合理调整用电设备的使用时间，避免高峰时段用电，减少电费支出。
那么，用电信息采集系统的培训通常包括哪些内容呢？一是系统的基本原理和架构。
这部分会详细介绍系统的组成部分，如采集终端、通信网络、主站系统等，以及它们之间的工作流程和数据传输方式。
让学员对整个系统有一个全面、清晰的认识。
二是智能电表等采集设备的安装和调试。
培训中会教授学员如何正确安装智能电表，如何进行参数设置和调试，以确保电表能够准确采集用电数据并正常上传至主站。
三是数据采集和传输的相关知识。
包括数据采集的频率、方式，以及如何保证数据传输的稳定性和准确性。
学员需要了解常见的数据传输协议和技术，以及在遇到数据传输故障时的排查和解决方法。
四是系统的操作和应用。
这是培训的重点内容之一，学员将学习如何登录系统、查询用电数据、生成报表、进行数据分析等操作。
2024版用电信息采集系统培训讲解PPT文档3
根据分析结果自动生成各类报表，如电量统计表、用电负荷曲线 图等，为决策提供数据支持。
数据可视化
通过图表、曲线等形式将数据直观展示出来，方便用户理解和分 析。
负荷预测与需求侧管理
负荷预测
基于历史数据和实时数据，利用预测算法对未来一段时间的负荷进 行预测。
需求侧管理
根据负荷预测结果，制定合理的用电计划和调度方案，优化资源配 置，提高用电效率。
场景下的通信需求。
通信协议
系统采用标准的通信协议，如 DL/T 645、Modbus等，确保设 备之间的互联互通和数据传输的
可靠性。
安全防护
为保证远程通信的安全性和稳定 性，系统采取了多种安全防护措 施，如数据加密、身份认证等。
03
用电信息采集系统安装与调试
设备安装规范及注意事项
安装环境要求
远离强电磁干扰源，避 免阳光直射，确保通风
强调了用电信息采集系统的安全性和稳定性， 介绍了系统安全防护措施、数据备份恢复机 制以及日常维护和故障排查方法。
行业发展趋势分析
01 02
智能化发展
随着物联网、云计算、大数据等技术的不断发展，用电信息采集系统正 朝着更加智能化的方向发展，能够实现更加精准的数据采集和更高效的 数据处理。
标准化建设
为了推动行业的规范化和标准化发展，国家和行业正在制定和完善相关 标准和规范，用电信息采集系统也将更加注重标准化建设。
响应机制
建立快速响应机制，对突发负荷变化进行及时响应和处理，保障电网 稳定运行。
节能减排效果评估
节能评估
通过对用电数据的分析，评估节能措施的实施效 果，为进一步优化节能方案提供依据。
减排评估
根据用电量和排放量的关系，评估减排措施的效 果，为环保部门提供数据支持。
用电信息采集培训系统的研究与应用
２． 设 备部 署情 况 和通 信模 式 ４
从项 目的硬件 、 件架 构设 计 出发 ， 软 以用 电信 息采集 培 训 系统 ［］李波． １ 电能量采集 系统工 程应 用研究 ［］ 昆明理工大学 ，０ ８ Ｄ． ２ ０ 配备 的硬 件 资源情 况 为基 础 ，对整 个培 训 系统 的设 备 部署 情 况和
一
尹 不仅 齿 形误 差 的本 身对 齿轮 噪 声有很 大 的影 响 ，而 且 齿 形误 差 曲 有效 的控 制 。 线 的形 状对 噪 声也有 很 大的 影 响。 节 点附 近凹 下 的齿 形 ， 啮 合 在 在
齿 宽增加 到 一定 程度 时 ，在制 造过 程 中容 易 引起齿 向误差 和接 触 ３ 结 语 不 良等情 况 ， 反而 使 齿轮传 动 噪声 增 大 。 齿轮 传动 产 生噪 声 的原 因是 多方面 的 ， 也是 比较 复 杂 的 ， 及 涉 ２２ 控 制 齿形 误差 ．４ ． 制 安装 、 使用 和维 护 直至 更新 的整个 过 程 。 每 齿轮 工 作 时由于 受力 的变 化 ，产生 齿 轮 的一 齿面 与 另一 齿 的 齿轮 传 动 的设计 、 造 、 个 环节 都 必须 得到 重视 和 落实 ，齿轮 传动 系统 的噪 声才 能得 到 齿 尖啮 合瞬 间的顶 撞 ， 具 有 较 大 的齿 形误 差 时 ， 撞 更加 厉 害 。 在 顶
器 、 信服务 器 、 服务 器、５负载均 衡器及 相关 的网络 设备 。 通 采集 Ｆ 收稿 日期： ０ 卜０－ ９ ２ １ ９２ 通 信 服 务层 根 据 通信 方式 的地 域 要 求进 行 通 信 服 务 前 置机 作 者简介 ： 李静 （ ８一 ） 女 ， １ ｌ ， 河北保 定人 ， ９ 华北 电力大学 工程硕 群 的部 署 。如 Ｇ Ｒ 、 Ｄ Ｐ ＳＣ ＭＡ１ 光 纤 等通 信 方式 统 一部 署 在 山西 士， Ｘ、 大同 电力高级技工 学校培训教师 ， 究方 向： 能技术与输配 电网 研 智
用电信息采集实训总结报告
一、前言随着我国电力行业的快速发展，用电信息采集系统作为电力营销工作的重要组成部分，其准确性和实时性对电力企业的运营管理具有重要意义。
为了提高员工对用电信息采集系统的操作技能和业务水平，我们组织了本次用电信息采集实训。
以下是对本次实训的总结报告。
二、实训背景本次实训旨在通过实际操作，使员工熟悉用电信息采集系统的功能、操作流程和常见问题处理方法，提高员工的业务技能和综合素质。
实训内容主要包括以下几个方面：1. 用电信息采集系统的概述及功能2. 系统操作流程及注意事项3. 常见问题及处理方法4. 系统维护与升级三、实训过程本次实训分为三个阶段：1. 理论学习阶段首先，我们对用电信息采集系统的基本原理、功能、操作流程等内容进行了系统学习。
通过讲解、演示和互动交流，使员工对系统有了初步的了解。
2. 实操练习阶段在理论学习的基础上，我们组织员工进行实操练习。
员工在专业人员的指导下，亲自操作系统，熟悉各项功能，掌握操作流程。
3. 案例分析阶段针对实际工作中可能遇到的问题，我们选取了典型案例进行分析。
通过分析案例，员工了解了问题的原因及处理方法，提高了问题解决能力。
四、实训成果通过本次实训，员工在以下方面取得了显著成果：1. 熟悉了用电信息采集系统的功能、操作流程和注意事项2. 提高了业务技能和综合素质，为实际工作打下了坚实基础3. 增强了团队协作能力，培养了良好的工作作风4. 提高了问题解决能力，为电力企业的发展贡献了力量五、实训不足及改进措施1. 不足之处（1）部分员工对用电信息采集系统的认识不足，对系统功能掌握不全面。
（2）实训过程中，部分员工操作不够熟练，存在一定的错误率。
（3）实训案例的深度和广度有待提高。
2. 改进措施（1）加强理论学习，提高员工对用电信息采集系统的认识。
（2）增加实操练习时间，提高员工操作熟练度。
（3）丰富实训案例，提高案例的深度和广度。
（4）加强培训师资队伍建设，提高培训质量。
电力用户用电信息采集系统负控管理系统培训材料
电力用户用电信息采集系统负控管理系统培训材料一、培训内容1. 电力用户用电信息采集系统介绍- 电力用户用电信息采集系统是为了实现对用户用电信息的智能化采集、传输和管理而设计的系统，通过该系统可以实时监测用户用电情况、提高用电信息的采集精度和效率，为电力管理部门提供数据支持，为用户提供用电建议和节能措施。
2. 负控管理系统介绍- 负控管理系统是一种针对电力需求侧管理的综合性系统，通过该系统可以实现对用户用电的负荷管理、用电行为监测、用电需求调控等功能，帮助电力管理部门实现对用户用电的智能化管控，为电力调度和用电需求预测提供数据支持。
3. 系统操作流程介绍- 详细说明电力用户用电信息采集系统和负控管理系统的操作流程，包括系统启动、用户登录、数据采集、数据传输、数据分析等步骤，让培训对象了解系统的整体工作流程。
4. 系统操作技巧培训- 介绍系统操作中的一些注意事项、技巧和常见问题的解决方法，使培训对象能够熟练掌握系统的操作，并能够有效处理系统运行过程中的问题。
5. 系统数据分析和报告生成- 介绍系统数据分析的方法和工具，以及报告生成的流程和注意事项，让培训对象能够准确、高效地利用系统数据进行分析和报告生成，为电力管理部门提供高质量的数据支持。
二、培训对象1. 电力管理部门相关工作人员- 包括电力监测人员、电力调度人员、用电需求预测人员等，他们需要了解电力用户用电信息采集系统和负控管理系统的使用方法和技巧，以便能够有效开展相关工作。
2. 电力用户代表- 包括大型工业企业、商业综合体等大型用电用户的代表，他们需要了解系统的使用方法和操作流程，以便能够与电力管理部门有效地协作，提高用电管理效率。
3. 系统维护人员- 包括系统管理员、技术支持人员等，他们需要熟练掌握系统的操作技巧，以便能够及时处理系统运行过程中的问题，保证系统的稳定运行。
三、培训方法1. 理论讲解- 通过讲解PPT、视频等多种形式，介绍系统的基本原理、操作流程和注意事项，让培训对象了解系统的整体框架和操作方法。
2024版用电信息采集系统培训
contents •系统概述与背景•系统架构与功能模块•用电信息采集方法与技术•系统操作演示与实践环节•政策法规与标准要求解读•总结回顾与展望未来发展趋势目录01系统概述与背景用电信息采集系统定义系统建设目标与意义建设目标意义国内外发展现状与趋势国内发展现状国内用电信息采集系统建设已经取得了一定的成果，但在系统覆盖范围、数据采集实时性、准确性等方面还有待进一步提高。
国外发展现状国外发达国家在用电信息采集系统建设方面已经具备了较为成熟的技术和管理经验，值得我们借鉴和学习。
发展趋势未来用电信息采集系统将更加智能化、自动化和集成化，能够实现更多功能和应用场景。
本次培训内容与目标培训内容培训目标通过本次培训，使学员全面了解用电信息采集系统的基本知识和技术，掌握系统操作和维护的基本技能，提高解决实际问题的能力。
02系统架构与功能模块分布式架构设计标准化接口安全性保障030201整体架构设计思路及特点硬件设备组成及作用01020304智能电表集中器/采集器通信模块电源设备软件平台功能介绍实时采集用电信息，对异常情况进行监控和报警。
对采集的数据进行处理、分析和挖掘，提供有价值的用电信息。
支持对智能电表的远程控制和操作，方便管理和维护。
提供完善的系统管理和维护功能，确保系统的稳定运行。
数据采集与监控数据处理与分析远程控制与操作系统管理与维护数据传输、存储和处理技术数据传输技术数据存储技术数据处理技术03用电信息采集方法与技术传统手工抄表方式局限性数据不准确效率低下由于人为因素，如估抄、漏抄等，导致数据不准确。
难以管理应用场景适用于大规模用电场所，如住宅小区、商业楼宇等，可大幅提高抄表效率和准确性。
技术原理自动抄表技术利用传感器、通信技术等手段，实现远程自动读取电表数据。
优势自动抄表技术可避免人为因素干扰，减少误差，同时可实时监测用电情况，方便管理。
自动抄表技术原理及应用场景远程实时监测和报警机制实时监测01报警机制02数据分析03数据挖掘技术统计分析方法预测模型可视化展示数据分析方法在用电信息采集中应用04系统操作演示与实践环节登录认证和权限管理操作演示登录认证流程权限管理功能数据查询、报表生成和导出功能操作演示数据查询操作演示如何通过系统查询用电信息，包括电量、电压、电流等实时数据和历史数据。
用电信息采集系统培训
用电信息采集系统培训一、教学内容本节课我们将学习用电信息采集系统的基本知识和操作方法。
教材的章节为《用电信息采集系统概述》和《用电信息采集系统的操作与维护》。
具体内容包括：1. 用电信息采集系统的定义、功能和组成部分；2. 用电信息采集系统的安装、调试和维护方法；3. 用电信息采集系统的主要参数和性能指标；4. 用电信息采集系统的操作界面和操作流程。
二、教学目标1. 学生能够理解用电信息采集系统的概念和功能；2. 学生能够掌握用电信息采集系统的安装和维护方法；3. 学生能够熟练操作用电信息采集系统，并解读相关数据。
三、教学难点与重点重点：用电信息采集系统的功能和组成部分；用电信息采集系统的操作方法。
难点：用电信息采集系统的安装和维护方法；解读用电信息采集系统数据的意义和应用。
四、教具与学具准备教具：电脑、投影仪、用电信息采集系统模型；学具：笔记本、笔、实验手册。
五、教学过程1. 实践情景引入：通过展示用电信息采集系统在实际应用中的案例，引起学生对用电信息采集系统的兴趣。
2. 教材讲解：讲解用电信息采集系统的定义、功能和组成部分，引导学生理解用电信息采集系统的重要性。
3. 操作演示：用用电信息采集系统模型进行操作演示，讲解安装、调试和维护方法，让学生直观地了解用电信息采集系统的操作过程。
4. 随堂练习：学生分组进行实验，亲自动手操作用电信息采集系统，巩固所学内容。
5. 例题讲解：通过分析实际案例，讲解用电信息采集系统数据的意义和应用，引导学生学会解读数据。
6. 小组讨论：学生分组讨论用电信息采集系统在实际应用中的优势和不足，培养学生的批判性思维。
7. 作业布置：布置相关作业，让学生进一步巩固所学知识。
六、板书设计板书内容：用电信息采集系统的功能、组成部分、操作方法、安装与维护方法、数据解读。
七、作业设计作业题目：1. 用电信息采集系统的功能有哪些？2. 用电信息采集系统的组成部分是什么？3. 用电信息采集系统的安装与维护方法是什么？4. 如何解读用电信息采集系统的数据？答案：1. 用电信息采集系统的功能有：实时监测用电信息、远程控制、数据存储与分析等。
一、用电信息采集与监控系统通讯知识
段号 频段名称
频段范围 （含上限不含下限）
波段名称 甚长波 长波 中波 短波 米波 分米波 厘米波 毫米波 丝米波
1 甚低频（VLF） 3～30千赫（KHz） 2 低频（LF） 3 中频（MF） 4 高频（HF） 5 甚高频（VHF） 6 特高频（UHF） 7 超高频（SHF） 30～300千赫（KHz） 300～3000千赫（KHz） 3～30兆赫（MHz） 30～300兆赫（MHz） 300～3000兆赫（MHz） 3～30吉赫（GHz）
2、无线通信基础知识
1.2.1、无线电波的传播方式
1) 地波: 这是沿地球表面传播的无线电波。（中波、长波） 2) 天波: 也即电离层波。地球大气层的高层约100Km存在着“电离层”。无线电波进入电离层 时其方向会发生改变，出现“反射”。因为电离层折射效应的积累，电波的入射方向会连续 改变，最终会“拐”回地面，电离层如同一面镜子会反射无线电波。我们把这种经电离层反 射而折回地面的无线电波称为“天波”。受气候、季节、昼夜等因素影响。（中、短波） 3）空间波：由发射天线直接到达接收点的电波，被称为直射波。有一部分电波是通过地面或 其他障碍物反射到达接收点的，被称为反射波。直射波和反射波合称为空间波。（电视广播、 微波中继、移动通信） 4）散射波：当大气层或电离层出现不均匀团块时（12~16Km），无线电波有可能被这些不均 匀媒质向四面八方折射和散射，使一部分能量到达接收点，这就是散射波。 （波长较短的波
电力用户用电信息采集系统基础数据应用
培训内容
1、自动抄表 2、电能数据分析 3、系统运行分析 4、主站运行监测
主站运行监测
1、主站设备
主站运行监测
2、网络设备
主站运行监测
3、GPS时钟
主站运行监测
4、服务模块
主站运行监测
5、数据库
感谢各位领导和专家！
积成电子股份有限公司
感谢下 载
电能数据分析
1、电量数据分析
电能数据分析
2、负荷数据分析
电能数据分析
3、电流电压分析
培训内容
1、自动抄表 2、电能数据分析 3、系统运行分析 4、主站运行监测
系统运行分析
1、采集成功率
系统运行分析
2、抄表成功率
系统运行分析
3、终端实时在线率
系统运行分析
4、终端运行状态监视
系统运行分析
自动抄表
投入自动抄表 自动抄表执行 自动抄表结果
制定抄表任务 执行零点抄表 发布抄表结果
补测处理 刷新结果 向营销系统传递数据
自动抄表
1、数据采集方式
自动抄表
2、数据采集内容（任务配置）
自动抄表
3、抄表结果查询
自动抄表
4、任务补招、随机采集
自动抄表
5、抄表数据上传
a.采集任务自动回传 b.抄表数据自动上传
培训内容1、自动抄表 Fra bibliotek、电能数据分析 3、系统运行分析 4、主站运行监测
电能数据分析
电能数据分析：
➢ 电能数据分析内容 电量、负荷、电压、电流数据
➢ 分析范围 供电关系：省公司---地市公司---区县公司--客户---电表 时间范围：年---季度---月---日---时段
如何处理并提高用电信息采集率的方式培训讲学
如何处理并提高用电信息采集率的方式五堡供电所朱爱耿为进一步提高用电信息采集的各项业务指标，加强自动化抄表运行管理。
保障自动化智能各项业务的稳定进行，由于各种原因造成上线率较低问题，本文针对各类上线率低原因进行了整理，提出解决措施，同时经过五堡供电所一个月的具体针对性实施，按照分公司统计时间，上线率达到99.97%以上，本所统计时间上线率达到99.99%以上。
具体措施如下：首先早晨上班由营业专工确定失败户数，区分高压失败户数和低压失败户数，并一一进行召测实时数据和历史数据。
一、高压专变失败户：高压专变户采用专变负控准端抄表，如不能进行召测，表明已经离线，那么就需要现场查看，如能进行补招数据，时间为1970年1月1日，显示成功，表数为0，说明通道没有问题，只需现场重启或者现场查看天线，失电等问题，专变采集一共有四种故障。
第一：通讯模块故障，第二：手机卡问题，第三：信号不稳定问题，第四：烧毁或者黑屏等四种问题组成。
现场准端查看首先确定是否确定G显示情况，和手机卡信号显示是否有，如果G 闪烁显示，重新启动，确定手机卡是否能数据传输，那么你可以尝试把卡取出插入自己的手机中（大卡），打开浏览器进行查看是否可以进行数据传输，如果未能传输，进行换卡即可，关于信号不稳定情况，到现场查看那个移动公司的信号比较强，更换那一个公司的，或者更换长天线，在不影响安全距离的情况下，把天线移至表箱或者电杆横担处最高处，还有一种情况就是现场时钟和系统时间不一样，那么就需系统对时和现场对时，对时后重新下发档案便可成功召回，高压户早晨发现后必须安排专人处理。
二：低压失败户：低压失败户超过30户时进行多户召测，10户以下进行单户召测，召回数据时间为1970年1月1日，显示成功，表数为0，说明通道没有问题，多户召测后进行抽招单户召测实时数据，如果部分数据回来，那么你在11点半后再进行一次多户召测，到时候数据会冻结部分数据，失败户会减少，那么就可以对失败户进行单独调试了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集 中 抄 表 终 端
3.智能电能表
智能电能表是以计算机应用技术、现代通讯技术、量测 技术为基础的进行数据采集、数据处理和管理的先进计量设 备，由测量单元、数据处理单元、通信单元等组成，具有电 能量计量、数据处理、实时监测、自动控制、信息交互等功 能。电能表是连接电网与用户的关键节点，是实现电能信息
（5）支持主动预警，包括终端上送的预警及警告类事项信息、采集服务本身产生的
警告类信息等，最终通过事项告警服务反映给用户。 （6）具备主动检测数据完整性及自动补召功能，保证数据采集过程中由于各种因素
造成的数据缺失的自动补遗。
（7）提供校时、报警、访问控制、流量统计功能。
5.2 业务应用系统 系统主要功能包括终端运行管理、费控管理、线损管理、有序用电、事项管 理、反窃电管理、综合查询、系统管理等： （1）终端运行管理。主要包含系统档案管理、终端运行调试、数据采集任务 管理、终端数据自动采集和数据上传管理。 （2）费控管理。主要包含费控用户建档、费控参数维护和下发、费控用户购
系统提供数据支撑，同时也可独立运行，完成档案管理、数据采集管理、负荷管理、费控管理、
线损分析等功能。
用电信息采集系统定位
目录 CONTENTS
01 概述
02 系统体系
03 主要模块
用电信息采集体系构成
用电信息采集系统利用部署在各种电力现场的智能终端采集来自低压居民、
专变客户、变电站、线路、台区等多种电力现场的实时电能信息，并在此基础上 进行数据分析和处理，为电力公司提供具有档案管理、数据采集管理、负荷管理、 费控管理、线损分析等业务功能的管理系统。用户用电信息采集体系构成如下图 所示：
采集 方式
随机召测
根据实际需要随时人工召测数据。如出现事件告警时，随即召 测与事件相关的重要数据，供事件分析使用。
自动上报
在数据传输中，允许终端启动数据传输过程（简称为主动上 报），将重要事件立即上报主站，以及按定时发送任务设置将 数据定时上报主站。主站应支持主动上报数据的采集和处理。
1.数据采集
用电信息采集体系构成
用户用电信息采集 体系共包含用电现
场、智能终端、通
信信道、用电信息 采集系统及客户端5 部分，其中用电信 息采集系统又分为 前置主站和用电信 息业务应用系统。 下面对各个组成部
分进行详细介绍。
1.用电现场
用电现场作为电能信息采集的来源，在当前条件下，几乎所有供电企业都还未
实现终端100%覆盖，特别是农村居民，由于采集点分散且条件有限，离全覆盖的目 标还有较大一段距离。按照国家电网公司制定的三步走战略，最终要实现对包括专 变客户、低压居民、变电站、热电联产、充电桩、小火电及清洁能源等发、供、配、 售等多环节的各种电力现场的全覆盖。
用电信息采集系统培训
2019年2月
目录 CONTENTS
01 概述
02 系统体系
03 主要模块
概述
电力用户用电信息采集系统是通过对配电变压器和终端用户用电数据的采集和分析，实现用电监 控，推行阶梯电价、负荷管理、线损分析，最终达到自动抄表、错峰用电、用电检查（防窃电） 、负荷预测和节约用电成本等目的，是全面实现营销业务管理与用户服务手段自动化、信息化、 互动化的基础，为加快推进营销现代化建设提供重要的数据支撑。用户用电信息采集系统的定位 是营销技术支持系统的重要组成部分，既可通过文件、中间库、WebService方式为营销业务应用
由主站、终端、电能 表多个环节协调执行， 实现费控控制方也有 主站实施费控、终端 实施费控、电能表实 施费控三种形式。
线损分析主要包括： 台区线损分析、线 路线损分析。
1.数据采集
1.1数据采集方式
定时自动 采集
按采集任务设定的时间间隔自动采集终端数据，自动采集时间、 间隔、内容、对象可设置。当定时自动数据采集失败时，主站 应有自动及人工补采功能，保证数据的完整性。
电、费控短信产生与发送、费控指令下发和回传营销等功能。
（3）线损管理。主要包含各类线损模型维护、计算和分析等功能。 （4）有序用电。管理人员针对地区负荷缺口维护负荷指标，结合负荷指标编
制有序用电方案，维护方案中各用电客户时段控、厂休控、功率下浮控或电量定
值控参数，将方案投入执三相不平衡度分析
系统提供可统计三相不平衡度的统计、查询及告警功能。
电能质量分析
统计用户的电压越上限、下限时间，越上上限、越下下限时间以及对应的峰谷值，计算超 上限率、超下限率、电压合格率；统计电流越上限，越上上限时间及峰值。
3.费控管理
主站实施费控
采集终端实施费控
电能表实施费控
根据用户的缴费信息和定时 采集的用户电能表数据，计 算剩余电费，当剩余电费等 于或低于报警门限值时，通 过采集系统主站或其它方式 发催费告警通知，通知用户 及时缴费。当剩余电费等于 或低于跳闸门限值时，通过 采集系统主站下发跳闸控制 命令，切断供电。用户缴费 成功后，可通过主站发送允 许合闸命令，允许合闸
采集自动化和智能化最重要的测量仪表，也是用户用电信息
采集系统建设最基本的单元，其基础作用是购售电双方用于 电力交易的法定计量器具，同时承载着用电信息、数据的采
集任务。智能终端外观如图所示。
智能电能表
4.通信信道
传输系统是用电信息采集系统、智能采集终端、电能表之间进行数据交换的通
信网络，是信息交互的承载体。在用电信息采集系统中用于传输数据的通信网络也
通信信道类型
分类 信道类型 230MHz无线专网 专网通信 光纤专网 远程通信 公网通信 有线公网信道 GPRS 无线公网信道 CDMA ADSL
PSTN拨号 窄带载波
本地通信
有线通信 无线通信
宽带载波
RS485总线 微功率无线
5.用电信息采集系统
5.1 采集主站 用电信息采集主站作为与现场采集终端通信的唯一接口，不仅负责与现场采 集终端的通信，同时还负责通信信道管理、采集数据等工作，所以对采集主站的 实时性、安全性、稳定性等方面的要求较高。具体而言，主站应具备的功能如下：
目录 CONTENTS
01 概述
02 系统体系
03 主要模块
系统主要模块
数据采集
电量分析
费控管理
线损分析
根据采集任务的要求， 采集系统内电力用户 电能表的数据，获得 电费结算所需的用电 计量数据和其它信息。
电能质量数据统计 主要包括：用电量 分析、负荷分析及 负荷率分析、三相 不平衡度分析、电 能质量分析。
6.外围系统接口 现以营销业务应用系统档案同步接口、预购电接口为例给出用电信息采集系统与 营销信息化系统之间交互的主要内容。
（1）档案同步接口
交互的主要内容：单位信息、变电站信息、线路信息、变压器信息、台区信息、 用户信息、终端信息、电表信息、计量点信息、采集点信息等。 （2）预购电接口 交互的主要内容：预购电客户档案维护、预购电终端参数设置、购电单下发等。 7.用户端 用户目前可以通过电力内网办公电脑访问用电信息采集系统。
2.智能终端
智能采集终端是对各信息采集点用电信息进行采集，从而实现数据管理、数据双 向传输以及转发或执行控制命令，完成数据采集及数据管理等任务的设备。用电信 息采集终端按应用场所，可分为专变采集终端、配变采集终端、变电站终端、集中 抄表终端（包括集中器、采集器）等类型。智能终端外观见下图所示。
专 变 采 集 终 端
其他数据
费控信息等
2.电量分析
用电量分析
可按不同管理单位（供电单位、行业、用户、测量点）、不同时间（日、周、月、年）
查看用电量，并对用电量进行排行分析，对不同测量点支持进行用电量对比分析。
负荷分析及负荷率分析
可按不同管理单位（供电单位、行业、容量、电压等级、用户）、不同时间（日、周、月、 年）查看负荷数据及曲线，对负荷进行排行、统计负荷特性、对比负荷数据、统计分析负 荷超容量用户。
集主站支持规约适配器的可配置插入接口，支持符合采集主站规范的规约插件开 发接入，为扩展规约接入提供实现基础。
（3）提供多种通讯通道的终端接入方式，屏蔽通讯通道差异，使主站业务人员对终
端进行操作时，无需关心通道的差异。
（4）采集主站可以配置主备多种通讯通道与终端进行通讯。当主通道通讯发生异常 情况，无法正常采集，采集主站支持动态切换至其他通讯通道，以保证采集的正常进行。
1.2数据采集类型
电能量数据
总电能示值、各费率电能示值、总电 能量、各费率电能量、最大需量等
电能质量越限统计数据
电压、电流、功率、功率因 数、谐波等越限统计数据
交流模拟量
电压、电流、有功功率、无功 功率、功率因数等
数据采集 类型
事件记录数据
终端和电能表记录的事件记 录数据
工况数据
采集终端及计量设备的工况信息
例如需要从营销信息化系统获取客户档案信息、抄表请求等其它相关信息；另一
方面需要向其它系统提供数据，例如向客户服务系统提供客户终端信息、实时负 荷等其它相关信息。
用电信息采集系统与营销信息化系统之间的接口主要包括营销MIS电量接口、
营销预购电接口、档案同步接口、费控接口方案、营销稽查监控平台接口、营销 配电一体化接口、稽查监控系统实时线损接口等。
业务应用系统
（5）事项管理。终端根据自身设定的各项阈值参数，自主判断现场是否存在用
电异常，然后将异常信息主动上传至采集系统主站。 （6）反窃电管理。管理人员根据终端上送的异常事项、抄表数据、反窃电模型 计算数据，综合判断用电客户是否存在窃电嫌疑，对于重点窃电嫌疑用户发起反窃电 工单，由用电稽查人员现场核查并处理。
