PCB问题分析报告

wrong metallization (without Ni-Layer) Copper thickness are thinner and Roughness in the through holes. Overlap and bridging of NiAu-metallization insufficient qualification of the cutting process
原因：
因产品是拼板交货，所以采取V-CUT加工，因此贴片后产品的分割难以达到CNC的效果。
CNC
V-CUT
CNC & V-CUT
对策：
板材的质量及成型加工根据客户需求来确定，V-CUT加工改为CNC成型。
附：板材性能指标
1、无Ni层分析
分析：
通过对现有的产品（PCB）进行X-RAY测试，有Ni层的存在，厚度在3~5μm；从客户反馈的金相报告测试中，孔壁及焊盘处也有镍层的存在。
Ni
Ni
X－ray测试
客户测试
对策：
为保证产品质量，除常规电性能测试外，我们将对后续加工生产中的各批次产品进行镀层测试并出具报告。
二、孔铜厚度低，孔壁粗糙
原因：
可能为化镍金前表面处理磨刷压力过大（不同产品厚度不同），使得阻焊层机械损伤，在后续化镍金过程中产生桥接；
化镍金桥接
对策：
各批次加工产品采取光带测试验证磨刷压力，光带值为8~12MM
四、板边毛刺
分析：
CNC成型边缘光滑，而V-CUT需要有连接细边便于客户拼板贴装，后续分割难以达到CNC边缘平滑效果；
50X
200X
改进后导通孔测试（粗糙度9.13UM）
对策：
修正钻孔参数（转速及进刀速度的配比），降低孔内粗糙度，进行修正后，孔壁粗糙度<25UM，符合ICPC标准。

PCB开路的主要原因总结及改善方法

PCB开路的主要原因总结及改善方法
我们首先将造成PCB开路的主要原因总结归类为以下2个方面
现将造成以上现象的原因分析和改善方法分类列举如下：
一、露基材造成的开路：
1、覆铜板进库前就有划伤现象；
改善方法：覆铜板在进库前IQC一定要进行抽检，检查板面是否有划伤露基材现象；
2、覆铜板在开料过程中被划伤；
改善方法：主要原因是开料机台面有硬质利器物存在，开料时覆铜板与利器物磨擦造成铜箔划伤形成露基材的现象，因此开料前必须认真清洁台面，确保台面光滑无硬质利器物存在。

3、覆铜板在钻孔时被钻咀划伤；
改善方法：主要原因是主轴夹咀被磨损，或夹咀内有杂物没有清洁干净，抓钻咀时抓不牢，钻咀没有上到顶部，比设置的钻咀长度稍长，钻孔时抬起的高度不够，机床移动时钻咀尖划伤铜箔形成露基材的现象。

a、可以通过抓刀记录的次数或根据夹咀的磨损程度，进行更换夹咀；
b、按作业规程定期清洁夹咀，确保夹咀内无杂物。

4、覆铜板在转运过程中被划伤；
改善方法：
a、搬运时搬运人员一次性提起的板量过多、重量太大，板在搬运时不是抬起，而是顺势拖起，造成板角和板面摩擦而划伤板面；
b、放下板时因没有放整齐，为了重新整理好而用力去推板，造成板与板之间摩擦而划伤板面。

5、沉铜后堆放板时因操作不当导致表面铜箔被碰伤；
改善方法：沉铜后、全板电镀后储存板时，由于板叠在一起，有一定数量时，重量不小，再放下时，板角向下且加上有一个重力加速度，形成一股强大的冲击力撞击在板面上，造。

导致PCB飞针测试假开路的因素分析

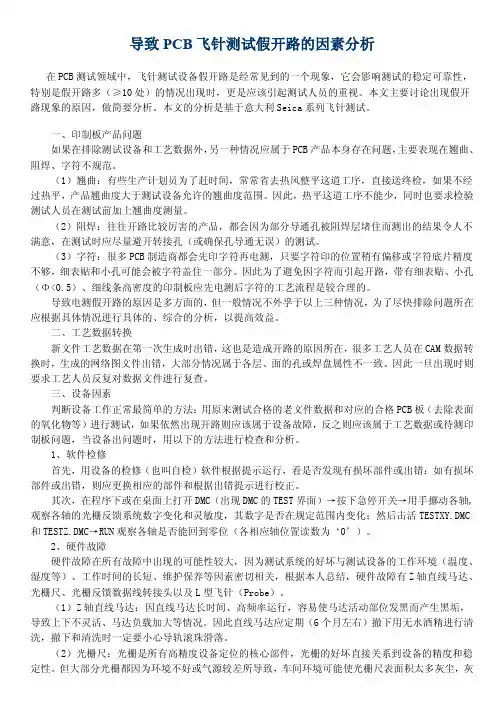

导致PCB飞针测试假开路的因素分析在PCB测试领域中，飞针测试设备假开路是经常见到的一个现象，它会影响测试的稳定可靠性，特别是假开路多（≥10处）的情况出现时，更是应该引起测试人员的重视。

本文主要讨论出现假开路现象的原因，做简要分析。

本文的分析是基于意大利Seica系列飞针测试。

一、印制板产品问题如果在排除测试设备和工艺数据外，另一种情况应属于PCB产品本身存在问题，主要表现在翘曲、阻焊、字符不规范。

（1）翘曲：有些生产计划员为了赶时间，常常省去热风整平这道工序，直接送终检，如果不经过热平，产品翘曲度大于测试设备允许的翘曲度范围。

因此，热平这道工序不能少，同时也要求检验测试人员在测试前加上翘曲度测量。

（2）阻焊：往往开路比较厉害的产品，都会因为部分导通孔被阻焊层堵住而测出的结果令人不满意，在测试时应尽量避开转接孔（或确保孔导通无误）的测试。

（3）字符：很多PCB制造商都会先印字符再电测，只要字符印的位置稍有偏移或字符底片精度不够，细表贴和小孔可能会被字符盖住一部分。

因此为了避免因字符而引起开路，带有细表贴、小孔（Φ<0.5）、细线条高密度的印制板应先电测后字符的工艺流程是较合理的。

导致电测假开路的原因是多方面的，但一般情况不外孚于以上三种情况，为了尽快排除问题所在应根据具体情况进行具体的、综合的分析，以提高效益。

二、工艺数据转换新文件工艺数据在第一次生成时出错，这也是造成开路的原因所在，很多工艺人员在CAM数据转换时，生成的网络图文件出错，大部分情况属于各层、面的孔或焊盘属性不一致。

因此一旦出现时则要求工艺人员反复对数据文件进行复查。

三、设备因素判断设备工作正常最简单的方法：用原来测试合格的老文件数据和对应的合格PCB板（去除表面的氧化物等）进行测试，如果依然出现开路则应该属于设备故障，反之则应该属于工艺数据或待测印制板问题，当设备出问题时，用以下的方法进行检查和分析。

1、软件检修首先，用设备的检修（也叫自检）软件根据提示运行，看是否发现有损坏部件或出错：如有损坏部件或出错，则应更换相应的部件和根据出错提示进行校正。

pcb产品分析报告

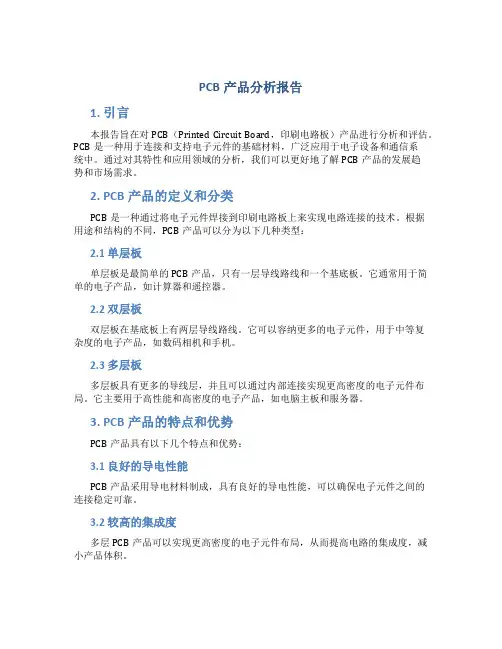

PCB产品分析报告1. 引言本报告旨在对PCB（Printed Circuit Board，印刷电路板）产品进行分析和评估。

PCB是一种用于连接和支持电子元件的基础材料，广泛应用于电子设备和通信系统中。

通过对其特性和应用领域的分析，我们可以更好地了解PCB产品的发展趋势和市场需求。

2. PCB产品的定义和分类PCB是一种通过将电子元件焊接到印刷电路板上来实现电路连接的技术。

根据用途和结构的不同，PCB产品可以分为以下几种类型：2.1 单层板单层板是最简单的PCB产品，只有一层导线路线和一个基底板。

它通常用于简单的电子产品，如计算器和遥控器。

2.2 双层板双层板在基底板上有两层导线路线。

它可以容纳更多的电子元件，用于中等复杂度的电子产品，如数码相机和手机。

2.3 多层板多层板具有更多的导线层，并且可以通过内部连接实现更高密度的电子元件布局。

它主要用于高性能和高密度的电子产品，如电脑主板和服务器。

3. PCB产品的特点和优势PCB产品具有以下几个特点和优势：3.1 良好的导电性能PCB产品采用导电材料制成，具有良好的导电性能，可以确保电子元件之间的连接稳定可靠。

3.2 较高的集成度多层PCB产品可以实现更高密度的电子元件布局，从而提高电路的集成度，减小产品体积。

3.3 良好的抗干扰性能PCB产品的导线路线可以有效地减少电磁干扰和信号串扰，提供良好的抗干扰性能。

3.4 易于制造和组装PCB产品的制造和组装过程相对简单，可以实现批量生产，降低成本，提高生产效率。

4. PCB产品的应用领域PCB产品广泛应用于各个领域的电子设备和通信系统中，包括但不限于以下几个方面：4.1 消费电子产品PCB产品在手机、平板电脑、电视机等消费电子产品中得到广泛应用。

它们的高集成度和稳定性能可以满足现代消费者对高品质电子产品的需求。

4.2 工业控制系统PCB产品在工业控制系统中扮演着重要角色。

它们可以实现各种传感器和执行器之间的连接，用于自动化生产线和机器人控制。

PCB开短路分析改善报告

责任、敬业、合作、创新
春焱电子科技(苏州)有限公司
CHUNYAN ELECTRONIC TECHNOLOGY (SUZHOU) CO.,LTD.
2014年（1-7月份）开短路检讨改善：
• 改善对策制定及检讨：
– 目的：检讨环境方面的问题 – 结论：无尘室管理不全面以及温湿度不稳定. – 参与指导人员：吕刚强
一、要因分析:
人员机台物料
清洁不到位
磨板机吸水海绵喷嘴堵塞异常
板面粗糙
操作方法不正确品质意识淡薄
干膜异常贴膜压辘异常
药水浓度不稳定
板面凹陷
板面有垃圾
无尘室管控失误
开短路不良分析
贴膜方法不合适
板面清洁不到位
有易产生异物灰尘物品进入
干膜异物
方法环境
责任、敬业、合作、创新
春焱电子科技(苏州)有限公司
备注
通过设备联络供应商维护确认贴膜压辘温度、硬度、压辘光滑度。
在生产过程中连续收集两天的显影不良数量，确定显影喷嘴堵塞对开短路的影响。由化验室数据以及现场跟进情况，确定所有设备药水浓度的稳定性。连续收集开料后板面检查数据及化学清洗前（电铜后）制品的打皱情况以及蚀刻后制品的粗糙情况。从理化室工序收集相关整板电镀制品面铜厚度的数据。召开全组检讨会，针对目前干膜贴合方式，提出改善对策。收集返工不良数量，分析原因。切膜人员以及相关监督人员加强对贴膜后制品的检查，收集相关不良数据，分析原因。参考无尘室管理规范，建立无尘室的物料流通管控流程
责任、敬业、合作、创新
春焱电子科技(苏州)有限公司
CHUNYAN ELECTRONIC TECHNOLOGY (SUZHOU) CO.,LTD.

外层中检开短路问题分析与对策~1

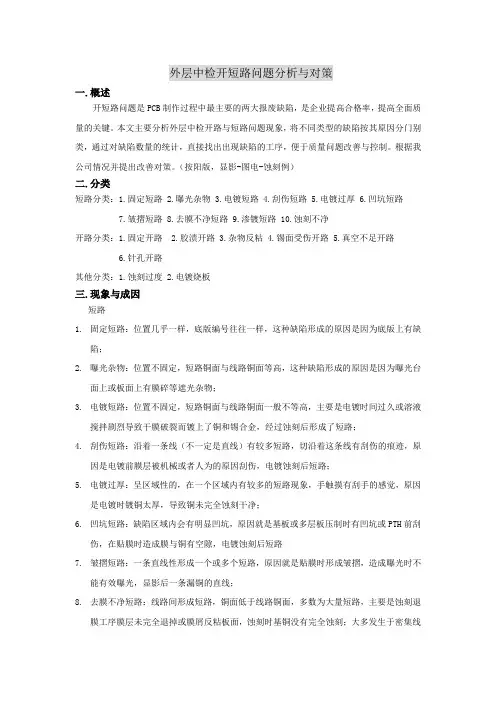

外层中检开短路问题分析与对策一.概述开短路问题是PCB制作过程中最主要的两大报废缺陷，是企业提高合格率，提高全面质量的关键。

本文主要分析外层中检开路与短路问题现象，将不同类型的缺陷按其原因分门别类，通过对缺陷数量的统计，直接找出出现缺陷的工序，便于质量问题改善与控制。

根据我公司情况并提出改善对策。

（按阳版，显影-图电-蚀刻例）二.分类短路分类：1.固定短路 2.曝光杂物 3.电镀短路 4.刮伤短路 5.电镀过厚 6.凹坑短路7.皱摺短路 8.去膜不净短路 9.渗镀短路 10.蚀刻不净开路分类：1.固定开路 2.胶渍开路 3.杂物反粘 4.锡面受伤开路 5.真空不足开路6.针孔开路其他分类：1.蚀刻过度 2.电镀烧板三.现象与成因短路1.固定短路：位置几乎一样，底版编号往往一样，这种缺陷形成的原因是因为底版上有缺陷；2.曝光杂物：位置不固定，短路铜面与线路铜面等高，这种缺陷形成的原因是因为曝光台面上或板面上有膜碎等遮光杂物；3.电镀短路：位置不固定，短路铜面与线路铜面一般不等高，主要是电镀时间过久或溶液搅拌剧烈导致干膜破裂而镀上了铜和锡合金，经过蚀刻后形成了短路；4.刮伤短路：沿着一条线（不一定是直线）有较多短路，切沿着这条线有刮伤的痕迹，原因是电镀前膜层被机械或者人为的原因刮伤，电镀蚀刻后短路；5.电镀过厚：呈区域性的，在一个区域内有较多的短路现象，手触摸有刮手的感觉，原因是电镀时镀铜太厚，导致铜未完全蚀刻干净；6.凹坑短路：缺陷区域内会有明显凹坑，原因就是基板或多层板压制时有凹坑或PTH前刮伤，在贴膜时造成膜与铜有空隙，电镀蚀刻后短路7.皱摺短路：一条直线性形成一个或多个短路，原因就是贴膜时形成皱摺，造成曝光时不能有效曝光，显影后一条漏铜的直线；8.去膜不净短路：线路间形成短路，铜面低于线路铜面，多数为大量短路，主要是蚀刻退膜工序膜层未完全退掉或膜屑反粘板面，蚀刻时基铜没有完全蚀刻；大多发生于密集线路群；9.渗镀短路：无规律现象，线路处较明显，短路铜呈蘑菇状，表现为亮铜色，原因有刷板不良贴膜不良曝光不良湿膜烘烤不良电镀药水污染，电镀过久；10.蚀刻不净：板边与细线路处明显，呈线状，短路铜有线边到中间呈斜坡状，表现为红铜色，原因为蚀刻参数不良（温度，速度，蚀刻液状态等），蚀刻喷嘴堵塞；大多发生于密集线路群；开路1.固定开路：位置几乎一样，底版编号一样，这种缺陷形成的原因为底版上有划伤等缺陷；2.胶渍开路：位置不固定，缺口形状有弧，缺口切面整齐，形成原因为湿膜内的胶体脏物或贴膜前板面胶体，显影后不能有效除去，电镀蚀刻后形成；3.杂物反粘，位置不固定，主要为显影时膜碎类或显影后非导电介质粘于板面图形上，电镀蚀刻后形成；切口处不整齐，4.锡面受伤开路：主要为电镀后锡面受到划伤或者强酸/碱药水侵蚀而不抗蚀刻所致，划伤表现为明显的划伤痕迹，强酸/碱药水侵蚀表现为区域状，底铜低于线路铜，形状呈流体状或者密度点状；底铜呈暗红色；5.真空不足开路，不固定性，线路位置出现，线路呈针形逐渐变细或断开主要形成原因为曝光时底版下有杂物或者擦气不足或设备异常所形成晒现象；6.针孔开路：不固定性，主要为电镀时有异物粘于板面或者电镀打气气体吸附图形形成；电镀气泡凝结在线路边缘不会进入铜面，铜面气泡多为板面脏物所致；7.蚀刻过度：较大区域线条明显比其他地方线宽小，线宽变细但无渐变8.电镀烧板：颜色异常，无光泽，铜面呈蜂窝状，会伴随短路现象，表层抚摩有铜粉掉落四. 对策过程中1.拿板要带手套，严禁裸手拿板，且手套要及时清洗，避免手指引危害与有机物与药水对板面质量污染；2.取放板，转接板要双手持板边，轻拿轻放，掌心为轴，前后翻转，严禁野蛮操作，严禁出现拖，拉，拽现象；3.生产板规放尽量做到一次到位，尽量避免人为操作次数，流程中1.开料：对板厚（含铜）0.8mm以上做磨边与倒角处理，避免板角划伤板面，避免板边粉尘与毛刺对底版，切膜以及曝光的危害；2.钻孔：注意压脚检查和钻刀使用次数和参数的检查，避免出现压脚压伤板面.堵孔，钻孔不透和毛刺过大的问题；3.PTH：保证铜面的平整性，避免干膜填充不良出现渗镀现象与板面颗粒的曝光虚光现象；4.DF：控制磨板质量，磨痕过大与处理不良都会引起渗镀与甩膜现象；控制贴膜参数，贴膜温度过低，干膜得不到充分的软化与流动，干膜附着力差或温度过高，干膜老化变脆都会引起渗镀，湿膜烘烤情况与此相同，注意烘烤时间与烘烤质量，烘烤时间过少会出现粘底版，污染底版问题，容易出现漏铜现象；对位曝光严格按照作业清洁频率执行，可以这么说，贴膜90%的连路都出在这个位置，至于曝光能量过低与显影过度的渗镀能都是在参数极其不合理的情况的才可能出现的问题，这不做具体要求，按照工艺文件执行即可，对我们现行的开短路问题贡献不大。

QCC专案提升PCB内层开路不良报告

ACC
开路、缺口
陈剑
品保
人
水平线保养
缸壁无油污
ACC
涂布线保养
线内无目视杂物
ACC
掉油开路、缺口
陈剑陈剑
品保品保
补线方式
过棕化后无掉落
ACC
开路、缺口
陈剑
品保
曝光机保养
目视无杂物
前处理药水浓度
SOP范围
前处理放板机吸板叠板
无叠板
吸水绵清洁
每班清洁3次
药水液位偏低失压药水液位标示范围
涂布线烤箱清洁
b.板面不良点数效果确认
不良点2处
Comments：密集线路16420样品因开路缺口4片板子无法修补整批报废，补料板，所菲林和玻璃台面粘尘后曝光，大板良率25%，共计不良点数18点
P19
XXXX电子有限公司
八.良率效果确认
c.大板良率（PNL）
0.9
0.8
0.7
0.6
0.5
45.60%
0.4
0.3
QCC小组成员
组成
姓名
总指挥
组长
主导者
指导员
成员
成员
成员
职务
P2
工作职责负责整个专案运行及相关资源协助
策划整个专案运行细则负责整个专案改善对策测试/资料收集及报告整理
协助分析和相关生产料号安排及执行改善对策负责过程参数确认及品质管控负责实验板AOI数据统计
改善对策的执行，相关测试的安排
XXXX电子有限公司
开路、缺口
陈剑
品保
有皱折变形过滤器完好
有落尘
持续跟进卡板、开路、缺口
郑亮亮
品保

PCB开路缺点原理介绍

PCB线路开路原理
1 of 4
线路开路简介
前处理
压膜/涂布
曝光
显影
蚀刻
去膜
涂布
干膜
压膜
线路开路
（基板）前处理後
涂佈後
曝光後
蝕刻後
开路是内层，外层的主要的缺点项目；
本处是典型的因为曝光过程有异物（脏物），导致干膜/湿膜（类似于最近流行的说法光刻胶）没有有效的聚合，在显影后，干膜/湿膜被显影液移除掉，无法保护下面的铜面，使得铜被蚀刻药水蚀刻掉，导致开路。
2 of 4
线路开路原理
干膜
曝光基板
{
<1> 正常 UV 光
显影蚀刻
底片
<2> 异常 UV 光
F/M（异物）
铜箔铜箔
开Байду номын сангаас/缺口
3 of 4
谢谢！
4 of 4

PCB飞针测试设备假开路较多现象的原因分析及解决策略

PCB飞针测试设备假开路较多现象的原因分析及解决策略随着PCB行业的快速发展，测试设备不断技术更新，市场对测试设备的稳定性、高效率要求也越来越高。

为了尽量使测试设备稳定性更好，人在保证测试设备稳定可靠、高效的过程中，有着举足轻重的作用。

在测试过程中，假开路现象不可避免会出现，特别是假开路多(≥10处)的情况出现时，操作和工艺人员应引起注意，应从设备、工艺数据和印制电路板产品方面进行分析和解决。

本人在设备维护及相关设备工艺反馈分析实际工作中，本文以意大利Seica系列PCB飞针测试为例，对PCB飞针测试设备假开路较多现象的原因分析及解决策略进行了相应的总结，以供同行们参考和探讨。

一、判断是否因为设备不稳定导致判断设备工作正常最简单的方法：用原来测试合格的老文件数据和对应的合格PCB板(去除表面的氧化物等)进行测试，如果依然出现开路则应该属于设备故障，反之则应该属于工艺数据或待测印制电路板问题，当设备出问时，用以下的方法进行检查和分析。

1、软件检修首先，用设备的检修(也叫自检)软件根据提示运行，看是否发现有损坏部件或出错：如有损坏部件或出错，则应更换相应的部件和根据出错提示进行校正。

其次，用DMC软件检查各轴的反馈系统是否工作正常，其正确的操作步骤为：测试系统最小化→在(Start\\Program\\DMC)程序下或在桌面上打开DMC(出现DMC的TEST界面)→按下急停开关→用手挪动各轴,观察各轴的光栅反馈系统数字变化和灵敏度，其数字是否在规定范围内变化；然后击活TESTXY.DMC和TESTZ.DMC→RUN观察各轴是否能回到零位(各相应轴位置读数为‘0’)。

2、硬件故障硬件故障在所有故障中出现的可能性较大，因为测试系统的好坏与测试设备的工作环境(温度、湿度等)、工作时间的长短、维护保养等因素密切相关，根据本人总结，硬件故障有Z轴直线马达、光栅尺、光栅反馈数据线转接头以及L型飞(Probe)。

pcb实验报告总结600字

pcb实验报告总结600字
PCB实验报告总结
PCB（Printed Circuit Board）实验是电子工程领域中非常重要的一项实践技能。

通过这次实验，我们学习了PCB设计的基本原理和操作步骤，掌握了PCB设计软件的使用技巧，并成功实现了一个简单的电路板的设计与制作。

在实验过程中，我们首先学习了PCB设计的基本原理，了解了电路板的结构组成和设计规范。

我们学习了如何选择合适的材料、尺寸和布线规则，并了解了阻抗匹配、信号完整性等关键问题。

通过这些知识的学习，我们对PCB设计有了更深入的理解。

接着，我们学习并掌握了PCB设计软件的操作技巧。

我们学会了如何创建一个新的项目，进行元件的布局、连线和标注。

我们还学习了如何进行网络分析和电路仿真，以确保设计的正确性和优化性能。

在软件的辅助下，我们能够更加高效地完成电路板的设计。

在实验过程中，我们还实际进行了电路板的制作。

我们通过学习贴片式元件的焊接技巧，了解了贴片元件的特点及焊接方法。

我们还学会了如何使用钢网和印刷颜料制作电路板的印刷层，以及如何进行静电擦拭和爆烁处理。

通过这些步骤，我们成功制作出了一个简单的功能电路板。

通过这次实验，我们不仅学会了PCB设计的基本原理和操作技巧，还提高了我们的团队合作能力和实践能力。

我们深刻体会到了PCB设计在电子工程中的重要性和应用价值。

总结起来，PCB实验是一次非常有意义的实践活动。

通过这次实验，我们不仅掌握了PCB 设计的基本原理和操作技巧，还提高了我们的实践能力和团队合作能力。

我相信这次实验对我们今后的学习和工作都有着积极的影响。

PBGA焊点开路失效原因分析及工艺改进措施

１ＰＢＧＡ焊点开路典型失效机理及工艺优化措施
１．１焊接浸润不良引发开路图１是一个ＰＢＧＡ￣Ｆ路焊点的横截面图。开路部位位＝ＪａＰＣＢ板一侧的焊锡和金属间化合物（ＩＭＣ）之间，失效焊点处于球阵列的中间部位。焊锡浸润不良是造成此种
１３环境技术／ＥｎｖｉｒｏｎｍｅｎｔａｌＴｅｃｈｎｏｌｏｇｙ
ｍｌ／环境试验ｎｖｉｒｏｎｇ
失效的主要原因。造成焊锡浸润不良的一个可能的原因是ｌ（Ａ焊盘的
可焊性差通常情况下，为ｒ防止锏焊盘的可焊性退化，焊盘上往往覆盖一层锡铅合金。｝ｈ于锡铅合金的组成／形态以及ＰＣＢ板的时＇＝存条件等不够珲怨，造成其对焊盘的保护效果变差。使得铜焊盘的可焊性退化另一 ’ 面，对于双ｉ安装的ＰＣＢ板，一般主而板在焊装器件要经受一次回流焊加热过程，此过程也会造成焊盘的可焊性退化。ＢＧＡ器件一般在主面板一侧，而且ＢＧＡ焊盘的尺寸非常小，焊盘卜的焊膏量也就非常少，加之焊接ＢＧＡ的焊膏中通常使用免清洗助焊剂，以上诸多因素都会造成焊接浸涧不良
ｃａｓｅｓ，ｓｅｖｅｒａｌｏｐｅｎｄｅｆｅｃｔｆａｉｌｕｒｅｍｅｃｈａｎｉｓｍｓａｒｅｐｒｏｐｏｓｅｄ，ｎａｍｅｌｙ，ｏｐｅｎｃａｕｓｅｄｂｙｐｏｏｒｗｅｔｔｉｎｇ，ｂｙｐｏｏｒｔｈｅｒｍａｌｓｔａｂｉｌｉｔｙｏｆＰＣＢｂｏａｒｄ，ｂｙｉｎｓｕｆｆｉｃｉｅｎｔｐｒｉｎｔｉｎｇｓｏｌｄｅｒｐａｓｔｅ．Ｐｒｏｆｉｌｅｓａｒｅｐｒｏｐｏｓｅｄｗｈｉｃｈａｒｅｅｎｇｉｎｅｅｒｅｄｔｏｏｐｔｉｍｉｚｅｓｏｌｄｅｒｉｎｇｐｅｒｆｏｒｍａｎｃｅｂａｓｅｄｏｎｄｅｆｅｃｔｍｅｃｈａｎｉｓｍａｎａｌｙｓｅｓ．

PCB开路的原因及改善

PCB开路的原因及改善PCB线路开、短路是各PCB生产厂家几乎每天都会遇到的问题，一直困扰着生产、品质管理人员，造成出货数量不足而补料，影响准时交货，导致客户抱怨，是业内人士比较难解决的问题。

本人在PCB制造行业已经有20多年的工作经历，主要从事生产管理、品质管理、工艺管理和成本控制等方面的工作。

对于PCB开、短路问题的改善积累了一些经验，现形成文字以作总结，提供同行们讨论，并期待对于管理生产、品质的同行们能够作为参考之用。

我们首先将造成PCB开路的主要原因总结归类为以下几个方面（鱼骨图分析）：现将造成以上现象的原因分析和改善方法分类列举如下：一、露基材造成的开路：1、覆铜板进库前就有划伤现象；2、覆铜板在开料过程中的被划伤；3、覆铜板在钻孔时被钻咀划伤；4、覆铜板在转运过程中被划伤；5、沉铜后堆放板时因操作不当导致表面铜箔被碰伤；6、生产板在过水平机时表面铜箔被划伤；改善方法：1、覆铜板在进库前IQC一定要进行抽检，检查板面是否有划伤露基材现象，如有应及时与供应商联系，根据实际情况，作出恰当的处理。

2、覆铜板在开料过程中被划伤，主要原因是开料机台面有硬质利器物存在，开料时覆铜板与利器物磨擦而造成铜箔划伤形成露基材的现象，因此开料前必须认真清洁台面，确保台面光滑无硬质利器物存在。

3、覆铜板在钻孔时被钻咀划伤，主要原因是主轴夹咀被磨损，或夹咀内有杂物没有清洁干净，抓钻咀时抓不牢，钻咀没有上到顶部，比设置的钻咀长度稍长，钻孔时抬起的高度不够，机床移动时钻咀尖划伤铜箔而形成露基材的现象。

a、可以通过抓刀记录的次数或根据夹咀的磨损程度，进行更换夹咀；b、按作业规程定期清洁夹咀，确保夹咀内无杂物。

4、板材在转运过程中被划伤：a、搬运时搬运人员一次性提起的板量过多、重量太重，板在搬运时不是抬起，而是顺势拖起，造成板角和板面摩擦而划伤板面；b、放下板时因没有放整齐，为了重新整理好而用力去推板，造成板与板之间摩擦而划伤板面；5、沉铜后、全板电镀后堆放板时因操作不当被划伤：沉铜后、全板电镀后储存板时，由于板叠在一起再放下，板有一定数量时，重量也不轻，板角向下且加上有一个重力加速度，形成一股强大的冲击力撞击在板面上，造成板面划伤露基材。

PCB开路分析(全制程可能因素分析)

PCB开路分析PCB线路开、短路是各PCB生产厂家几乎每天都会遇到的问题，一直困扰着生产、品质管理人员，它所造成的因出货数量不足而补料、交货延误、客户抱怨是业内人士比较难解决的问题。

本人在PCB制造行业已经有20多年的工作经历，主要从事生产管理、品质管理、工艺管理和成本控制等方面的工作。

对于PCB开、短路问题的改善积累了一些经验，现形成文字以作总结，供同行们讨论，并期待管理生产、品质的同行们能够作为参考之用。

我们首先将造成PCB开路的主要原因总结归类为以下几个方面（鱼骨图分析）:现将造成以上现象的原因分析和改善方法分类列举如下：一、露基材造成的开路：1、覆铜板进库前就有划伤现象；2、覆铜板在开料过程中被划伤；3、覆铜板在钻孔时被钻咀划伤；4、覆铜板在转运过程中被划伤；5、沉铜后堆放板时因操作不当导致表面铜箔被碰伤；6、生产板在过水平机时表面铜箔被划伤。

改善方法：1、覆铜板在进库前IQC一定要进行抽检，检查板面是否有划伤露基材现象，如有应及时与供应商联系，根据实际情况，作出恰当的处理。

2、覆铜板在开料过程中被划伤，主要原因是开料机台面有硬质利器物存在，开料时覆铜板与利器物磨擦造成铜箔划伤形成露基材的现象，因此开料前必须认真清洁台面，确保台面光滑无硬质利器物存在。

3、覆铜板在钻孔时被钻咀划伤，主要原因是主轴夹咀被磨损，或夹咀内有杂物没有清洁干净，抓钻咀时抓不牢，钻咀没有上到顶部，比设置的钻咀长度稍长，钻孔时抬起的高度不够，机床移动时钻咀尖划伤铜箔形成露基材的现象。

a、可以通过抓刀记录的次数或根据夹咀的磨损程度，进行更换夹咀；b、按作业规程定期清洁夹咀，确保夹咀内无杂物。

4、板材在转运过程中被划伤：a、搬运时搬运人员一次性提起的板量过多、重量太大，板在搬运时不是抬起，而是顺势拖起，造成板角和板面摩擦而划伤板面；b、放下板时因没有放整齐，为了重新整理好而用力去推板，造成板与板之间摩擦而划伤板面。

5、沉铜后、全板电镀后堆放板时因操作不当被划伤：沉铜后、全板电镀后储存板时，由于板叠在一起，有一定数量时，重量不小，再放下时，板角向下且加上有一个重力加速度，形成一股强大的冲击力撞击在板面上，造成板面划伤露基材。

线路板开短路改善报告

线路板开短路改善报告简介：本报告旨在对线路板开短路进行改善，并提出相应的解决方案，以确保线路板的正常运行和安全性。

概述：线路板开短路是电子产品制造中常见的问题之一。

当电路中的导线或其他元件发生短路时，会导致电流异常，可能引发火灾、设备损坏等严重后果。

因此，及时发现并解决线路板开短路问题至关重要。

原因分析：线路板开短路的原因可能有多种，如设计缺陷、制造过程中的错误、元件老化或损坏等。

为了准确找出短路的原因，需要进行系统的检查和分析。

解决方案：针对线路板开短路问题，我们提出以下解决方案：1.设计改进：在线路板设计阶段，应注重电路的合理布局和导线的隔离，以减少短路的风险。

同时，可以采用防护措施，如增加保护层或设置短路保护元件。

2.制造过程控制：在制造过程中，应严格按照工艺要求进行操作，确保导线的正确连接和元件的稳定安装。

同时，加强质量检测，及时发现和修复潜在的短路问题。

3.元件管理：定期检查线路板上的元件，发现老化或损坏的元件及时更换，避免因元件问题引发短路。

4.培训和意识提高：加强员工的培训和意识提高，提高他们对线路板短路问题的认识和防范意识，减少人为失误导致的短路。

实施效果：通过以上改进措施的实施，可以有效降低线路板开短路的风险，提高产品的质量和安全性。

同时，及时发现和解决线路板开短路问题，可以减少生产停工和维修成本，提高生产效率和经济效益。

结论：线路板开短路是电子产品制造中需要高度关注的问题。

通过设计改进、制造过程控制、元件管理和培训意识提高等综合措施，可以有效预防和解决线路板开短路问题，保障产品的正常运行和安全性。

我们将持续关注和改进线路板开短路问题，以提供更高质量的产品和服务。

PCB分析报告

Page ห้องสมุดไป่ตู้5
顧磁片, 磁帶 (DISK , M/T) 底片 (MASTER A/W) 資料傳送 (MODEM , FTP) 藍圖 (DRAWING)
客 (CUSTOMER) 業務 (SALES DEPARTMENT) 工程製前 (FRONT-END DEP.)
PCB 生產流程
COMPAQ
Page 12
ＰＣＢ分析報告
試驗數据
C.下圖是BTI PCB的PAR位置的防焊油層用2000倍放大鏡觀察到的表面圖片,可以看到其表面平整度差,表面有明顯的突起,顆粒不均勻.
BTI
Page 13
ＰＣＢ分析報告
對比后發現 GX 平整 BTI COMPEQ 較平整不平整
Page 14
W&J 科技有限公
PCB分析报告
工程部
Page 1
ＰＣＢ分析報告
前言
試驗目的
試驗設計
試驗數据
數据分析總結
Page 2
DMD(I) Eng PTH 生技課 2003.12.15
ＰＣＢ分析報告
前言
1.DELL M/B PCB有三家供應商(GX,COMPEQ,BTI) ﹐在PTH 段同時用這三家廠商的PCB以正常流程,同樣的制程參數同時過波峰焊(以 JAZZ-CR机种為例),我們會發現一次通過率會呈階梯狀,GX最高>80%, COMPEQ次之>75%,BTI最低50%左右.關于BTI PCB過波峰焊后的良率問題 ,廠商有協助做過改善行動.在今年的七月份(當時用的BTI PCB的綠油呈淺綠色), 過波峰焊后一次通過率只有25%左右﹐經過廠商改善后,用相同的參數(PCB 的綠油由淺綠色變為了墨綠色)過板發現,良率可達到 60%左右,但与另外兩家廠商對比依然有較大差別.

开路短路分析报告

客户报告编号/Customer Test report no.warehouse ：ANH.LUME:I YS.LONGFQA:JL.Huang PROD CG.LIU PQA:L.Yu FQC HUANG.J 2. 响应时间/Response time24小时3. 问题描叙/Problem description (definition)1)立即将相关信息知会到相关部门改善，并注意控制续板.2）立即知会对仓内板退仓翻测.(经确认库存无板)影响功能缺陷图片/Picture(s) of the defect 报告编号/Report No.首次提交时间/Initial issued date:更新时间/Update date(s):2010070012010-7-6最终时间/Final response date:1310怎么发现/How?540-SX02001-00R-0科惠公司/Techwise客户名称/Customer name:鸿通4.即时围堵行动/ Containment Action(s)5.根本原因/Root Cause(s)周期/Date Code 1. 团队成员/Team8D 报告8D Report 产品编号/Part No.of PCB 为什么是问题/Why?在哪里发现/Where?162010-6-1谁发现/Who?什么时间/When?customer 3、将另外一些板退掉绿油后，不良位置明显可以看出短路不良。

请参考图片通过以上的分析，此次贵司提供的不良发生的原因为；1、通过贵司提供的不良板,不良有以下三种情况：1、在放大镜下进行确认，部分板外观可以看到线路有擦伤的痕迹，将下图：2、对外观无法确认的板进行追线，追线的时候发现孔开路，并对孔做切片，切片结果如下：什么问题/What?开路、短路客户处测试多少数量/How many?1、外层线路擦伤：通过对不良板的仔细观察,绿油下的线路可以看到有开路不良，但是不良位置处绿油覆盖比较平滑,无修理的痕迹，由此分析不良发生蚀刻后，绿油前员7. 预防再发生行动/Action(s) to prevent RecurrenceDM.ZENG 审批/Approved by QA 时间/Date 2010--7-7部门/Department 报告/Reported by8. 祝贺/Congratulate your team以上措施由PQA、FQA监督执行。

PCB开路模拟实验报告

PCB開路模擬實驗報告實驗目的寶訊PCB在ECSM測試中發現開路異常﹕35周SMT發現60PCS﹐DIP發現72PCS,合計132PCS﹐不良率132/100241=0.13%。

此實驗探求寶訊能否檔下下良﹐怎樣才能攔住不良板流入我司。

實驗步驟1.昨天從ECSM取KM400-M2 V1.0 5PCS開路板﹐均只有一條線路開路﹐PCB板開路地方各不相同﹐且有紅色箭頭標示出開路地方。

2.取寶訊測試OK相同機種PCB板5PCS。

3.將ECSM成品板編號為﹕M/B1﹐M/B2﹐M/B3﹐M/B4﹐M/B5。

4.寶訊PCB板分別編號為﹕PCB1﹐PCB2﹐PCB 3﹐PCB 4﹐PCB 5。

5.找到M/B1線路開路點﹐在PCB1對相同線路且相同位置處切斷。

(其于4PCS方法相同)6.再拿到寶訊ICT測試站進行測試﹐結果均顯示Fail。

7.在寶訊找工站﹐輸入Serial_no進行找點﹐沿著電腦顯示的異常線路均能成功找到切斷點。

8.維修OK后﹐再進行ICT測試﹐顯示PASS。

實驗結果PCB斷開寶訊ICT測試顯示Fail﹐焊接OK后﹐開測試顯示PASS﹐証明﹕此實驗顯示寶訊可以擋住不良品。

問題分析寶訊疑是﹕缺口不良(缺口處線路很細)﹐實際線路仍然是通的﹐經過我司ICT測試﹐開機測試時線路上所流過的電流燒斷。

寶訊ICT測試測試僅只是開路﹐短路。

而我司是SMT焊接元件后﹐使用恆流電流源﹐恆壓電流源進行測試﹐最后流到DIP上電測試。

也就是說寶訊ICT測試有許多不足地方﹐其有效性較差。

預防及矯正措施請寶訊加強對缺口不良改善﹐或考慮更換ICT的可能性。

報告單位﹕QE報告人﹕White。
