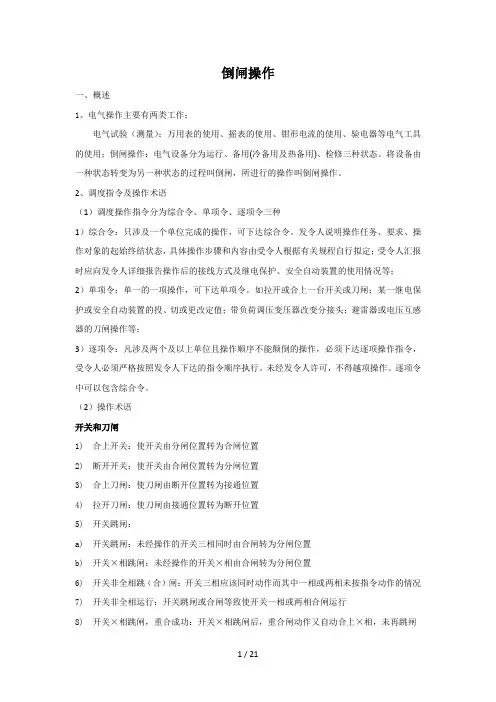

倒闸操作一、概述1、电气操作主要有两类工作：电气试验（测量）：万用表的使用、摇表的使用、钳形电流的使用、验电器等电气工具的使用；倒闸操作：电气设备分为运行、备用(冷备用及热备用)、检修三种状态。
将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。
2、调度指令及操作术语（1）调度操作指令分为综合令、单项令、逐项令三种1）综合令：只涉及一个单位完成的操作，可下达综合令。
发令人说明操作任务、要求、操作对象的起始终结状态，具体操作步骤和内容由受令人根据有关规程自行拟定；受令人汇报时应向发令人详细报告操作后的接线方式及继电保护、安全自动装置的使用情况等；2）单项令：单一的一项操作，可下达单项令。
如拉开或合上一台开关或刀闸；某一继电保护或安全自动装置的投、切或更改定值；带负荷调压变压器改变分接头；避雷器或电压互感器的刀闸操作等；3）逐项令：凡涉及两个及以上单位且操作顺序不能颠倒的操作，必须下达逐项操作指令，受令人必须严格按照发令人下达的指令顺序执行。
未经发令人许可，不得越项操作。
逐项令中可以包含综合令。
（2）操作术语开关和刀闸1)合上开关：使开关由分闸位置转为合闸位置2)断开开关：使开关由合闸位置转为分闸位置3)合上刀闸：使刀闸由断开位置转为接通位置4)拉开刀闸：使刀闸由接通位置转为断开位置5)开关跳闸：a)开关跳闸：未经操作的开关三相同时由合闸转为分闸位置b)开关×相跳闸：未经操作的开关×相由合闸转为分闸位置6)开关非全相跳（合）闸：开关三相应该同时动作而其中一相或两相未按指令动作的情况7)开关非全相运行：开关跳闸或合闸等致使开关一相或两相合闸运行8)开关×相跳闸，重合成功：开关×相跳闸后，重合闸动作又自动合上×相，未再跳闸9)开关跳闸，三相重合成功：开关跳闸后，重合闸动作又自动合上三相，未再跳闸10)开关×相跳闸，重合不成功：开关×相跳闸后，重合闸动作又自动合上×相，开关再自动跳开三相11)开关跳闸，三相重合不成功：i.开关跳闸后，重合闸动作又自动合上三相，开关再自动跳开三相12)开关（×相）跳闸，重合闸未动作开关三相跳开（或非全相运行）：ii.开关（×相）跳闸后，重合闸装置虽已投入，但未动作，开关三相跳开（或非全相运行）继电保护1)投入×设备×保护（×段）：×设备×保护（×段）投入运行2)退出×设备×保护（×段）：×设备×保护（×段）退出运行3)×设备×保护（×段）改定值：×设备×保护（×段）整定值（阻抗、电压、电流、时间等）由某一定值改为另一定值4)保护通道对调：保护按规定进行通道对调并列、解列1)核相：用仪表或其它手段检测两电源或环路的相位、相序是否相同2)定相：新建、改建的线路或变电站在投运前，核对三相标志与运行系统是否一致3)相位正确：开关两侧A、B、C三相相位均对应相同4)并列：将两个独立运行的电网（或发电机、调相机与电网）连接为一个部分运行的操作5)解列：通过人工操作或保护及自动装置动作使电网中开关断开，使发电机（调相机）脱离电网或电网分成两个及以上部分运行的过程事故处理1)强送：电气设备故障后未经处理即行送电2)强送成功：电气设备故障后未经处理即行送电，开关未再跳闸3)强送不成功：电气设备故障后未经处理即行送电，开关再次跳闸4)试送：电气设备故障经处理后的首次送电5)试送成功：电气设备故障经处理后首次送电，开关未再跳闸6)试送不成功：电气设备故障经处理后首次送电，开关再次跳闸设备状态及变更1)检修状态：指连接设备的各侧均有明显的断开点或可判断的断开点，需要检修的设备已2)热备用状态：指设备已具备运行条件，经一次合闸操作即可转为运行状态的状态。
《配电室倒闸操作》课件
倒闸操作的未来发展方 向
展望倒闸操作在技术、自动 化和智能化方面的未来发展 趋势和前景。
《配电室倒闸操作》PPT 课件
本课程将介绍配电室倒闸操作的基本概念、操作流程、故障处理、安全注意 事项，以及倒闸操作对电力系统的影响和未来发展方向。
基本概念介绍
什么是倒闸操作
倒闸操作是一种电力设备操作过程，用于将断开的电路重新合上，恢复电力供应。
倒闸操作的作用
倒闸操作可以保障电力系统的稳定运行，及时排除故障，恢复电力供应。
倒闸操作的注意事项
倒闸操作需要严格遵守安全规范，确保操作人员的人身安全和设备的正常运行。
倒闸操作的流程
1
准备工作
进行操作前的准备工作，包括检查工具
倒闸前的检查
2
和设备，了解操作流程。
对设备进行全面检查，确保安全可靠，
准备进行倒闸操作。
3
倒闸操作步骤
按照操作流程执行倒闸操作，保证操作
倒闸后的检查
4
的准确性和稳定性。
安全预防措施
介绍预防倒闸操作事故的措施， 如定期维护设备、进行安全培 训等。
事故应急处理
提供应急处理措施，以应对意 外情况或事故发生时的紧急情 况。
结束语
倒闸操作的重要性
强调倒闸操作对电力系统的 重要性，它可以保证电力供 应的稳定性和可靠性。
倒闸操作对电力系统的 影响
阐述倒闸操作对电力系统操 作、维护和故障排除的影响 和作用。
进行倒闸后的设备检查，确认操作的有 效性，排除可介绍常见的倒闸故障原因，如电路过载、设备故障、操作失误等。
2 故障处理流程
提供故障处理的步骤和方法，以快速恢复正常电力供应。
安全注意事项
倒闸操作安全规范
倒闸操作培训-PPT课件
是根据操作意图及设备操作技术原则将电网或电气设备从一种运用状态转变到另一种运用状态的操作主要指拉合某些断路器或隔离开关依据设备工作票要求装另一种运用状态的操作主要指拉合某些断路器或隔离开关依据设备工作票要求装拆接地线拉合接地开关等安全措施和改变继电保护或自动装置的运行定值或投切拆接地线拉合接地开关等安全措施和改变继电保护或自动装置的运行定值或投切方式并按一定顺序或逻辑关系进行的一系列操作
充电：使线路、母线、变压器等电气设备带标称电压，但不带负荷。
送电：对设备充电并可带负荷。
代供：是指用旁路断路器或其它断路器代替停用断路器对其线路供电运行的操
作。
兼供：是指一个断路器除了供本线路外,还通过旁路母线同时对另一条或几条线
路供电。
试送电：指断路器跳闸后，经处理后再合闸送电。
强送电：指断路器跳闸后，未经处理即合闸送电。
2019/9/9
19
4.3隔离开关操作原则
4.3.1 禁止用隔离开关拉合带负荷设备或带负荷线 路。
4.3.2 禁止用隔离开关拉开、合上空载主变。 4.3.3 允许使用隔离开关进行下列操作： 1、拉开、合上无故障的电压互感器及避雷器； 2、在系统无故障时，拉开、合上变压器中性点接 地开关；
3、拉开、合上无阻抗的环路电流； 4、用屋外三联隔离开关可拉开、合上电压在10kV 及以下，电流在9A以下的负荷电流(室内不可以)。 5、进行倒换母线操作。 6、拉、合无故障站用变压器。
倒母线：是指双母线线接线方式的变电站（开关站）将一组母 线上的部分或全部线路或变压器按操作任务倒换到另一组母线 上运行或热备用的操作。
2019/9/9
9
倒负荷：将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。
母线正常方式：调度部门明确规定的母线正常接线方式（包括母联断路器状
充电：使线路、母线、变压器等电气设备带标称电压，但不带负荷。
送电：对设备充电并可带负荷。
代供：是指用旁路断路器或其它断路器代替停用断路器对其线路供电运行的操
作。
兼供：是指一个断路器除了供本线路外,还通过旁路母线同时对另一条或几条线
路供电。
试送电：指断路器跳闸后，经处理后再合闸送电。
强送电：指断路器跳闸后，未经处理即合闸送电。
2019/9/9
19
4.3隔离开关操作原则
4.3.1 禁止用隔离开关拉合带负荷设备或带负荷线 路。
4.3.2 禁止用隔离开关拉开、合上空载主变。 4.3.3 允许使用隔离开关进行下列操作： 1、拉开、合上无故障的电压互感器及避雷器； 2、在系统无故障时，拉开、合上变压器中性点接 地开关；
3、拉开、合上无阻抗的环路电流； 4、用屋外三联隔离开关可拉开、合上电压在10kV 及以下，电流在9A以下的负荷电流(室内不可以)。 5、进行倒换母线操作。 6、拉、合无故障站用变压器。
倒母线：是指双母线线接线方式的变电站（开关站）将一组母 线上的部分或全部线路或变压器按操作任务倒换到另一组母线 上运行或热备用的操作。
2019/9/9
9
倒负荷：将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。
母线正常方式：调度部门明确规定的母线正常接线方式（包括母联断路器状
电气倒闸操作培训课件
电气倒闸操作
一.电气倒闸操作的基本概念
变电站的电气设备有运行、热设备、冷 设备和检修四种不同的状态，使电气设 备从一种状态转换到另一种状态的过程 叫倒闸，新进行的操作叫倒闸操作。
பைடு நூலகம்
二.运行人员在倒闸操作中的 责任和任务
倒闸操作是电力系统保证安全，经济供 电的一项极为重要的工作，值班人员必 须严格遵守规程制度，认真执行倒闸监 护制度，正确实现电气设备的改变和转 换，保证电网安全、稳定、经济的连续 运行。
4.无载调压的分接头开关更改分接头后，必须 先测量三相直流电阻，合格后才能恢复送电 （站用变） 5.变压器接入电网运行，其中性点是否直接接 地，应按继电保护整改要求执行，即按当值 调度命令执行，并列运行的变压器倒换中性 按地刀闸时，应先合上待接入的变压器的中 性点地刀，再拉开原来运行的变压器的中性
B、防带负荷拉合刀闸， C、防带地线合闸， D、防带电挂地线， E 防误入带电间隔 （3）各控制保护屏前后，端子箱，电源箱 等均应标明设备编号，名称，运行中屏
应有警示。
（4）站内要有和实际电路相符的电气一次 系统模拟图和继电保护图。 （5）站内要备有合格的操作票，还必须根 据设备具体情况制定现场运行规程，操 作注意事项和典型操作票。 （6）要有合格的操作工具和安全用具。 （7）要有统一的调度述语，操作述语。 （8）值班员必须经过安全教育，技术培训， 熟悉业务和有关规程制度，须上岗
3.验明无电压后，应立即在验电处装设接地线 （合地刀），如果因故不能立即接地时，则必 须重新验电后再接地。 4.双侧电源线路停，送电的操作顺序 5.双侧电源线路应按调度要求依次进行停，送电 操作，停电时验电，接地的操作必须等线路两 侧开关，刀闸拉开后进行，送电时，刀闸，开 关的操作必须待线路两侧地线拆除（地刀拉开） 后进行。
一.电气倒闸操作的基本概念
变电站的电气设备有运行、热设备、冷 设备和检修四种不同的状态，使电气设 备从一种状态转换到另一种状态的过程 叫倒闸，新进行的操作叫倒闸操作。
பைடு நூலகம்
二.运行人员在倒闸操作中的 责任和任务
倒闸操作是电力系统保证安全，经济供 电的一项极为重要的工作，值班人员必 须严格遵守规程制度，认真执行倒闸监 护制度，正确实现电气设备的改变和转 换，保证电网安全、稳定、经济的连续 运行。
4.无载调压的分接头开关更改分接头后，必须 先测量三相直流电阻，合格后才能恢复送电 （站用变） 5.变压器接入电网运行，其中性点是否直接接 地，应按继电保护整改要求执行，即按当值 调度命令执行，并列运行的变压器倒换中性 按地刀闸时，应先合上待接入的变压器的中 性点地刀，再拉开原来运行的变压器的中性
B、防带负荷拉合刀闸， C、防带地线合闸， D、防带电挂地线， E 防误入带电间隔 （3）各控制保护屏前后，端子箱，电源箱 等均应标明设备编号，名称，运行中屏
应有警示。
（4）站内要有和实际电路相符的电气一次 系统模拟图和继电保护图。 （5）站内要备有合格的操作票，还必须根 据设备具体情况制定现场运行规程，操 作注意事项和典型操作票。 （6）要有合格的操作工具和安全用具。 （7）要有统一的调度述语，操作述语。 （8）值班员必须经过安全教育，技术培训， 熟悉业务和有关规程制度，须上岗
3.验明无电压后，应立即在验电处装设接地线 （合地刀），如果因故不能立即接地时，则必 须重新验电后再接地。 4.双侧电源线路停，送电的操作顺序 5.双侧电源线路应按调度要求依次进行停，送电 操作，停电时验电，接地的操作必须等线路两 侧开关，刀闸拉开后进行，送电时，刀闸，开 关的操作必须待线路两侧地线拆除（地刀拉开） 后进行。
《倒闸操作培训》课件
2 常见应用
倒闸操作广泛应用于电力输配电网、电力发电设备以及各类电力装置中。
3 相关术语
在倒闸操作中，还存在பைடு நூலகம்些重要的术语和概念，例如断、合闸、同侧、异侧等。
倒闸操作流程
1
准备工作
进行倒闸操作前，需要进行充分的准备工作，包括检查电路和设备状态、确保安全措施落实 等。
2
断开电路
按照操作规程，对指定电路进行断开操作，切断电流和能量供应。
《倒闸操作培训》PPT课 件
本课程旨在培训参与电力行业工作人员的倒闸操作技能。通过本课程，您将 了解倒闸的基本概念、操作流程、安全风险控制措施以及注意事项。通过实 例分析，您将更好地理解倒闸操作，并获得总结和学习建议。
倒闸操作基本概念
倒闸是电力系统中的重要操作，用于断开或闭合电路。
1 作用及原理
倒闸操作可以保证电路的安全性和可靠性，在电力系统维护和故障处理中起到关键作用。
3
倒闸操作
按照操作规程和指令，将倒闸装置恢复到闭合或断开状态，完成倒闸操作。
安全风险控制
操作规程
制定详细的倒闸操作规程，并进行培训和管理， 确保操作人员熟悉和遵守规程。
安全设备
使用符合标准的倒闸装置和安全设备，如防护 手套、防护服等，确保操作人员的安全。
应急预案
制定倒闸操作的应急预案，并进行演练和评估， 提高应对突发情况的能力。
操作场景一
操作场景二
对于复杂的电力系统，倒闸操作 需要经过详细的计划和执行过程。
在电力变电站等场所，倒闸操作 对系统的稳定性和安全性至关重 要。
操作场景三
倒闸操作在设备维护和故障排除 中起到关键作用，确保设备的正 常运行。
总结与学习建议
供电公司电气运行倒闸操作培训讲义
整理课件
2.1.4 检查项目的用词规定
➢ 检查开关位置： 检查XX（设备名称，如#1主变、妙庐线，下同）XXX开关三相确 已合上(确已断开)。
➢ 检查刀闸位置： 检查XX（设备名称）XXX刀闸确已推到位（确已拉开）；
➢ 检查主变负荷分配（#1 、#2 ）。 ➢ 检查XX（设备名称）表计指示正常。
➢ 检查安措 检查设备XXX（明确位置）#.3 倒闸操作的基本规定
1.4.3.1一次设备
• 停电拉闸操作必须按照“开关---负荷侧刀闸---电源侧 刀闸” 的顺序依次进行，送电合闸操作顺序与上述顺 序相反。
• 电容器组退出后，至少间隔五分钟后方可再次投入。母 线停电时，应先停该母线上的电容器组。
• 110kV及以上主变停、送电前，必须合上中性点接地刀 闸；
❖ 操作票上凡涉及时间部分，年份使用四位数，月、日、时、 分使用两位数填写。
❖ 手写操作票应装订成册并连续编号，页码编于每页空白操 作票的页脚中部，按照页码顺序使用，不得缺页、跳页、 重号。使用计算机开出的操作票应与手写票格式一致，自 动记录并生成流水号，页码编号为XXXXXX六位数的自然数。 操作前，必须对操作票按操作开始时间即时进行编号，按 单位(站名)、年度、月份、序号依次编号，写于每份操作 票第一页的右上角，如东风变200503005，即表示东风变电 站2005年3月份第5份倒闸整操理作课件票。
整理课件
电力设备的分类
一次设备
直接参加发、输、配系 统使用的电气设备
如变压器、电力电缆、 输电线、断路器、隔离 开关、电流互感器、电 压互感器、避雷器等
二次设备
对一次设备的工况监测、 控制、调节、保护，为 运行人员提供运行工况 或生产指挥信号设备
如测量仪表、继电器、 控制及信号器具、自动 装置等
2.1.4 检查项目的用词规定
➢ 检查开关位置： 检查XX（设备名称，如#1主变、妙庐线，下同）XXX开关三相确 已合上(确已断开)。
➢ 检查刀闸位置： 检查XX（设备名称）XXX刀闸确已推到位（确已拉开）；
➢ 检查主变负荷分配（#1 、#2 ）。 ➢ 检查XX（设备名称）表计指示正常。
➢ 检查安措 检查设备XXX（明确位置）#.3 倒闸操作的基本规定
1.4.3.1一次设备
• 停电拉闸操作必须按照“开关---负荷侧刀闸---电源侧 刀闸” 的顺序依次进行，送电合闸操作顺序与上述顺 序相反。
• 电容器组退出后，至少间隔五分钟后方可再次投入。母 线停电时，应先停该母线上的电容器组。
• 110kV及以上主变停、送电前，必须合上中性点接地刀 闸；
❖ 操作票上凡涉及时间部分，年份使用四位数，月、日、时、 分使用两位数填写。
❖ 手写操作票应装订成册并连续编号，页码编于每页空白操 作票的页脚中部，按照页码顺序使用，不得缺页、跳页、 重号。使用计算机开出的操作票应与手写票格式一致，自 动记录并生成流水号，页码编号为XXXXXX六位数的自然数。 操作前，必须对操作票按操作开始时间即时进行编号，按 单位(站名)、年度、月份、序号依次编号，写于每份操作 票第一页的右上角，如东风变200503005，即表示东风变电 站2005年3月份第5份倒闸整操理作课件票。
整理课件
电力设备的分类
一次设备
直接参加发、输、配系 统使用的电气设备
如变压器、电力电缆、 输电线、断路器、隔离 开关、电流互感器、电 压互感器、避雷器等
二次设备
对一次设备的工况监测、 控制、调节、保护，为 运行人员提供运行工况 或生产指挥信号设备
如测量仪表、继电器、 控制及信号器具、自动 装置等
《倒闸操作培训》课件
THANKS。
遵守操作规程
操作人员必须严格遵守倒闸操作规程 ，不得擅自更改操作步骤或省略必要 步骤。
操作环境要求
环境照明
环境整洁
确保操作环境有足够的照明，以便操作人 员能够清晰地看到设备和仪表。
操作现场应保持整洁，无杂物堆积，以免 影响操作或导致意外事故。
通风良好
安全通道畅通
确保操作环境通风良好，避免有害气体或 烟尘对操作人员造成危害。
详细描述
在倒闸操作过程中，应严格遵守安全 规程，穿戴防护用品，确保操作环境 安全。同时，加强安全意识教育，提 高操作人员的安全意识，预防安全事 故的发生。
异常情况处理
总结词
异常情况处理是倒闸操作培训的重要环节，旨在提高操作人员应对突发情况的能力。
详细描述
在倒闸操作过程中，可能会遇到各种异常情况，如设备故障、操作失败等。为应对这些情况，应制定 应急预案，定期进行演练，提高操作人员的应急处理能力。同时，加强设备维护和保养，确保设备的 正常运行。
保持安全通道畅通无阻，以便在发生紧急 情况时能够迅速撤离。
04
倒闸操作实例分析
实例一：10kV线路倒闸操作
总结词
操作流程规范、注意事项明确
详细描述
该实例对10kV线路的倒闸操作进行了详细说明，包括操作前准备、操作步骤、 操作后检查等环节，强调了操作流程的规范性和注意事项的重要性。
实例二：主变倒闸操作
05
常见问题及解决方案
操作失误
总结词
操作失误是倒闸操作中常见的问题，可能导致设备损坏或安 全事故。
详细描述
操作失误可能由于操作步骤不熟悉、操作顺序错误、操作时 注意力不集中等原因造成。为避免操作失误，应加强操作人 员的培训，提高操作熟练度，并严格遵守操作规程。
《倒闸操作培训》课件
防止误操作的措施
操作前确认设备状态，确保设备处于安全状态 操作过程中严格按照操作规程进行，不得擅自改变操作步骤 操作过程中注意观察设备运行情况，发现异常及时停止操作 操作完成后及时记录操作情况，确保操作记录完整准确
异常情况处理
发现异常情况，立即停止操作
检查设备是否正常，如有异常， 及时报告
发电厂倒闸操作实例
操作人员：张三 操作时间：2023年4月1日 操作目的：更换发电机组
操作步骤：断开发电机组电源、断开 发电机组与电网连接、连接新发电机 组与电网、恢复发电机组电源
操作结果：成功更换发电机组，未发 生任何事故
操作注意事项：严格按照操作规程进 行，确保人身和设备安全
操作实例分析总结
倒闸操作培训
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
目录
CONTENTS
1 单击添加目录项标题 2 倒闸操作的基本概念 3 倒闸操作的流程 4 倒闸操作的注意事项 5 倒闸操作实例分析 6 倒闸操作的考核与评价
单击此处添加章节标题
倒闸操作的基本概念
倒闸操作的定义
单击此处添加标题
审核操作票
检查操作票是否正确填写
确认操作票是否经过审批
核对操作票与现场设备是否一 致
检查操作票是否具备必要的安 全措施
操作任务下达
确认操作任务： 明确操作目的和 任务要求
制定操作方案： 制定详细的操作 步骤和注意事项
审核操作方案： 由专业人员审核 操作方案，确保 安全可靠
发布操作任务： 将操作任务下达 给相关人员，明 确操作时间和地 点
倒闸操作是指在电力系统中，通过操作开关设备，改变电路的连接状态，实 现电路的通断和电压等级的转换。
电气倒闸操作-培训课件
3.单极隔离开关及跌落式开关的操作顺序规定如下：停电 时--先拉开中相，后拉开两边相，送电时--顺序与此相反。 4.操作中，应注意防止通过电压互感器二次返回的高压。
2020/2/27
5
电气培训
3 电气倒闸操作注意事项
3.1 隔离开关(刀闸)的操作
3.1.1 合闸前三查：查操作直流、交流电源和保护的 投入，查断路器在断开位置，查接地线全部拆除。
3.2.4 在断路器停电的操作中，断路器的控制熔断器应在拉开断路器并拉 开隔离开关或将开关摇至隔离位（指厂用配电装置）之后取下。
3.2.5 在断路器送电操作中，断路器的控制熔断器应在拆除安全措施之前
装上。这是因为在装上控制熔断器后，可以检查保护装置和控制回路工作
状态是否完好。如有问题，可在安全措施未拆除时，予以处理。另外，这
涉及省调调管或许可设备的操作，须征得省调同意后方可 进行。
1.2地调直接调管设备的操作，对下级调度管辖系统有影 响时应提前通知相关调度。
1.3对地调许可设备的操作，应经地调值班调度员同意后 方可进行。
1.4各县调所调管设备的操作，若对系统有较大影响的，
应在操作前汇报地调，地调值班调度员同意后方可进行。
2020/2/27
9
电气培训
3 电气倒闸操作注意事项
3.5 熔断器的操作
3.5.1 操作人站在熔断器正后方，监护人站在可 监视到的后方，核对设备的名称、编号和实际位 置。
3.5.2 操作前应戴好绝缘手套，如需操作用具才 能取下熔断器，应使用专用工具。高压熔断器操 作应先取下中相，观察熔断器的弧光情况，无异 常后，继续操作两边相的高压熔断器。
操作培训
电气倒闸操作注意事项
XXXXX公司 李XX
《配电室倒闸操作》PPT课件
〔六〕倒闸操作 必须具备的条件
1、有与现场一次设备和实际运行方式相 符的一次系统模拟图
2、操作设备应具有明显的标志,包括： 名称、编号、分合指示、旋转方向、切换位 置的指示及设备相色等.
3、高压电气设备都应安装完善的防误 操作闭锁装置.
4、有值班调度员、运行值班负责人正 式发布的指令,并使用经事先审核合格的操作 票.
分段单母线： 〔1〕将不停电母线负荷倒置另一电源后,依次 拉开欲停电母线所有负荷开关及母联开关. 〔2〕拉开连接在欲停电母线上的所有刀闸 〔3〕取下PT二次保险
〔五〕电源切换操作原则
1、双电源的倒换按电网调 度的规定进行
2、双回线路并列后、解列 前,应检查负荷分配
10kv
〔六〕继电保护的操作原则
容量一般不超过3：1
10kv 0.4 kv
〔三〕电动机起、停机操作原则
1、电机启动前,应检查绝缘电
阻合格
2、启动过程中,应注意表计指示
〔四〕母线操作原则
1、应使用开关充电 2、充电前,应投入PT及避雷器
3、母线停电： 单母线停电： 依次拉开母线上所有负荷开关、电源开关及 连接在母线上的所有刀闸.
× × × ×保护测控装置
分闸 合闸
远方
就地
合分 闸闸
提 示：
合闸同时,检查有关表计指示； 合闸后,检查开关机械指示器指向 合位.
弱电操作分 闸：
① 将操作切换 开关切至"就地"位 置
② 再次核对开 关编号
③ 按下"分闸" 按钮,分闸指示灯亮
× × × ×保护测控装置
分闸 合闸
远方
就地
合分 闸闸
2、操作要领
1、合 闸 先慢后快. 先缓慢合至一定距离,然后迅速而果断的
培训课件-倒闸操作工作流程
倒闸操作的基本原则
1
操作前应进行模拟操作，确保操作步骤正确Fra bibliotek误。2
操作时应遵循“停电先通后断，送电先断后通” 的原则。
3
操作时应遵循“一人操作，一人监护”的原则。
倒闸操作的安全注意事项
01
操作时应穿戴好防护用品，如绝缘手套、绝缘鞋等。
02
操作时应保持设备清洁，防止误触误碰。
操作时应遵循安全规程，严禁带电作业。
03 倒闸操作流程
断开需操作的电源开关
在进行倒闸操作前，首先需要 确定需要操作的电源开关，并 确保该开关处于断开状态。
如果开关带有明显的断开标 识，应确保标识清晰可见。
如果开关没有明显的断开标识， 应通过观察开关位置或使用万 用表进行检测，确保开关处于
断开状态。
挂上标示牌或加装安全遮栏
在断开了需操作的电源开关后，需要 在开关操作把手或设备上挂上标示牌， 以警示其他人员该设备正在进行操作。
在完成倒闸操作后，需要检查设备状态及仪表指示，确保设备正常工作。
如果发现设备异常或仪表指示异常，应及时进行处理或上报。
完成操作后进行记录和汇报
01
02
03
在完成倒闸操作后，需 要进行记录和汇报，以 便于后续的维护和管理
。
记录内容包括操作时间 、操作人员、操作内容 、设备状态及仪表指示
等。
汇报对象可以是上级领 导或相关部门，以便于 对设备进行进一步的管
时，应立即停止操作并检查设备。
02
遇到操作失灵、无法控制电压、电流等情况时，应迅
速断开电源并联系专业人员处理。
03
若发生火灾、地震等紧急情况，应立即停止操作并按
照应急预案处理。
操作后设备异常的处理和报告程序
倒闸操作培训课件
操作执行
核对操作票
在操作执行前，应核对操作票，确保 操作票的正确性和完整性，避免因操
作票错误导致操作失误。
观察设备状态和反应
在操作过程中，应密切观察设备状态 和反应，及时发现和处理异常情况，
确保操作的安全和顺利进行。
执行操作
按照操作票的步骤进行操作，注意操 作的准确性和速度，避免因操作不当 或过慢导致设备损坏或安全事故。
记录操作过程
对操作过程进行记录，包括操作步骤、 时间、人员等信息，为后续的操作分 析和事故处理提供依据。
操作后检查
检查设备状态
操作完成后，应检查设备 状态，确保设备正常运行， 无异常情况。
清理现场
对操作现场进行清理，保 持工作场所的整洁和安全。
总结操作经验教训
对本次操作进行总结，分 析操作的优缺点和经验教 训，提出改进措施，提高 操作水平。
未来倒闸操作技术的发展方向
智能化操作
标准化和规范化
利用人工智能、大数据和云计算等技 术，实现倒闸操作的智能化和自动化， 提高操作的准确性和效率。
制定更加严格的倒闸操作标准和规范， 确保操作的规范化和标准化，提高操 作的安全性和可靠性。
在线监测和预警系统
通过在线监测电力设备的状态和运行 参数，及时发现异常情况并进行预警， 减少倒闸操作中的风险。
备状态，确保准确无误。
04 使用辅助工具
利用操作票、标签等辅助
工具，提高操作的准确性
和可靠性。
应对突发事件的预案制定
制定应急预案
定期演练
针对可能发生的设备故障、 操作失误等突发事件，制 定相应的应急预案。
组织员工进行模拟演练， 提高应对突发事件的能力 和反应速度。
配备应急物资
倒闸操作培训ppt课件
9
鲁邦大河热电有限公司
除值长及电气值班人员要做好事故预想外，热机等主要车 间的值班人员也要做好事故预想。事故预想要从电气操作 可能出现的最坏情况出发，结合本专业的实际，全面考虑。 拟定的对策及应急措施要具体可行。
7)正确使用绝缘安全工具，即绝缘棒、绝缘手套、绝缘垫等。
电气倒闸操作的执行程序：
发布和接受操作任务→填写操作票→审查和核对操作票 →操作执行命令的发布和接受→进行倒闸操作→汇报，盖 章与记录。
倒闸操作是一项既重要又复杂的工作，若发生误操作 事故，可能会导致损坏设备、危及人身的安全及造成大面 积停电，给国民经济带来巨大的损失。所以必须采取有效 措施加以防止，这些措施包括 组织措施 和 技术措施 两方面。
组织措施是指电气运行人员必须树立高度的工作责任 感和牢固的安全思想，认真执行操作票制度和监护制度等。
专题培训：倒闸操作
1
鲁邦大河热电有限公司
当电气设备由一种状态转换到另一种状态或 改变系 统的运行方式时，所需进行的一系列操作统称为倒闸操作。 所谓倒闸操作主要是指拉开或合上某些断路器和隔离开关， 拉开或合上某些直流操作回路，使某台电气设备投运或停 运，切除或投入某些继电保护和自动装置或改变其整定值， 拆除或装设临时接地线及检查设备的绝缘等。
1) 拉开或合上无故障的电压互感器和避雷器。
2) 拉开或合上无故障的空载母线。
3) 拉开或合上无接地故障时变压器中性点接地开关。
4) 拉开或合上励磁电流不超过2A的空载变压器。
5) 拉开或合上电容电流不超过5A的空载线路（10.5kV以 下）。
6) 拉开或合上10kV、70A以下的环路均衡电流。
7) 拉开或合上无阻抗等电位的并联支路。
4
鲁邦大河热电有限公司
鲁邦大河热电有限公司
除值长及电气值班人员要做好事故预想外，热机等主要车 间的值班人员也要做好事故预想。事故预想要从电气操作 可能出现的最坏情况出发，结合本专业的实际，全面考虑。 拟定的对策及应急措施要具体可行。
7)正确使用绝缘安全工具，即绝缘棒、绝缘手套、绝缘垫等。
电气倒闸操作的执行程序：
发布和接受操作任务→填写操作票→审查和核对操作票 →操作执行命令的发布和接受→进行倒闸操作→汇报，盖 章与记录。
倒闸操作是一项既重要又复杂的工作，若发生误操作 事故，可能会导致损坏设备、危及人身的安全及造成大面 积停电，给国民经济带来巨大的损失。所以必须采取有效 措施加以防止，这些措施包括 组织措施 和 技术措施 两方面。
组织措施是指电气运行人员必须树立高度的工作责任 感和牢固的安全思想，认真执行操作票制度和监护制度等。
专题培训：倒闸操作
1
鲁邦大河热电有限公司
当电气设备由一种状态转换到另一种状态或 改变系 统的运行方式时，所需进行的一系列操作统称为倒闸操作。 所谓倒闸操作主要是指拉开或合上某些断路器和隔离开关， 拉开或合上某些直流操作回路，使某台电气设备投运或停 运，切除或投入某些继电保护和自动装置或改变其整定值， 拆除或装设临时接地线及检查设备的绝缘等。
1) 拉开或合上无故障的电压互感器和避雷器。
2) 拉开或合上无故障的空载母线。
3) 拉开或合上无接地故障时变压器中性点接地开关。
4) 拉开或合上励磁电流不超过2A的空载变压器。
5) 拉开或合上电容电流不超过5A的空载线路（10.5kV以 下）。
6) 拉开或合上10kV、70A以下的环路均衡电流。
7) 拉开或合上无阻抗等电位的并联支路。
4
鲁邦大河热电有限公司
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电公司电气运行倒闸操作培训
变电运行公司
供电公司电气运行倒闸操作培训讲
义
1
倒闸操作培训要点
1.倒闸操作的管理规定 2.变电倒闸操作票的填写规定 3.倒闸操作票的执行程序 4.倒闸操作的危险点分析 5.倒闸操作票举例 6.操作票系统的应用规定
供电公司电气运行倒闸操作培训讲
义
2
1.倒闸操作的管理规定
供电公司电气运行倒闸操作培训讲
义
8
• 严禁将消弧线圈同时接入两台主变的中性点上，进行消 弧线圈操作切换时，必须先退后投。消弧线圈投切必须 在系统正常时（无接地故障）进行。
• 倒母线操作前，必须检查相应母联开关、刀闸在合闸位 置，如母差保护有投入“无选择”功能，则应将母差保 护跳闸改为“无选择”方式，并退出母联开关的操作电 源（等电位操作）。
❖ 熔断器：“保险”。有“控制保险”、“信号保险”、 “合闸保险”、“储能保险”、“站变高压保险”、 “电压互感器高压保险”、“电压互感器二次保险” 等。
❖ 线路：XXXkVXX线路
❖ 小车：开关小车供、电公电司压电气互运行感倒闸器操小作培车训讲、刀闸小车、站变
义
12
2.1.2 操作术语及动词的用词规定
o 投、退保护压板，必须将保护名称及压板编号都写明 （有多屏保护的还必须写明屏名），投、退微机保护及 自动装置压板，应按现场运行规程规定进行确认。
o 用旁路开关代路前，必须检查旁路开关的保护定值确已
改为被代XX开关保护定值（微机保护除检查定值区正确
外，还应打印一份定值清单，并核对无误方可）。 供电公司电气运行倒闸操作培训讲
供电公司电气运行倒闸操作培训讲
义
9
1.4.3.2二次设备
o 投入已运行设备保护或其他保护联跳运行设备出口压板 时，在压板投入前，应经过检测和观察信号灯的方法确 认保护装置无问题后，方可投入。
o 当开关由冷备用状态（或检修状态）转运行（或热备 用状态）时，必须将投入保护的具体步骤写入操作票内， 不允许使用“检查XX设备的保护确已按要求投入”。
• 主变停电操作时，应“先断开负荷侧开关，后断开电 源侧开关”，送电操作顺序与上述顺序相反。
• 对主变充电时，一般应从高压侧进行充电，如需从中压 侧充电，应经核算验证并经主管生产总工程师或副总经 理同意后，方可进行。主变充电时，充电侧保护应齐全、 可靠并有后备保护。
• 站用变、电压互感器停电，应先断开二次侧，再断开一 次侧；送电操作顺序与上述顺序相反。
供电公司电气运行倒闸操作培训讲
义
7
1.4.3 倒闸操作的基本规定
1.4.3.1一次设备
• 停电拉闸操作必须按照“开关---负荷侧刀闸---电源侧 刀闸” 的顺序依次进行，送电合闸操作顺序与上述顺 序相反。
• 电容器组退出后，至少间隔五分钟后方可再次投入。母 线停电时，应先停该母线上的电容器组。
• 110kV及以上主变停、送电前，必须合上中性点接地刀 闸；
供电公司电气运行倒闸操作培训讲
义
6
电力设备的分类
一次设备
直接参加发、输、配系 统使用的电气设备
如变压器、电力电缆、 输电线、断路器、隔离 开关、电流互感器、电 压互感器、避雷器等
二次设备
对一次设备的工况监测、 控制、调节、保护，为 运行人员提供运行工况 或生产指挥信号设备
如测量仪表、继电器、 控制及信号器具、自动 装置等
员故论展对考场解背握读立
培预性思性总填模一二技整
训想思路复结票块次次术体
路习
系压规框
分
统板范架
析
图作标
用准
供电公司电气运行倒闸操作培训讲
义
4
1.4倒闸操作的管理规定
1.4.1倒闸操作的基本概念
当电气设备由一种状态转到另一种状态或 改变电力系统的运行方式时,需要进行 一系列的操作；
➢ 变电四种状态 ✓ 运行状态:刀闸和开关合上位置 ✓ 热备用状态:刀闸合上,开关断开 ✓ 冷备用状态:刀闸和开关均断开 ✓ 检修状态:刀闸和开关断开,可能来电端
1.1倒闸操作票的重要性
➢ 安全保证(人身、电网及设备）-生命票
➢ 必须掌握的最基本的技能
1.2倒闸操作票执行标准
2006年3月1日 正式颁布 《江西省电力公司电气两票管理规
定（试行）》
1.3倒闸操作的学习方法
供电公司电气运行倒闸操作培训讲
义
3
科学有效的学习方法
学事理拓针思现分默掌研建
• 220kV、110kV母线电磁式（感性）电压互感器的投、退， 必须在母线带电的情况下进行操作，以避免产生谐振过 电压。
• 进行现场设备操作前后，必须认真检查相关设备的位置 （包括二次开关量的位置），保证操作及设备位置的正 确性。
• 在进行倒负荷或解、并列操作前后，应检查相关电源运 行及负荷分配情况。
பைடு நூலகம்
义
10
o 主变或单侧开关由运行改冷备用时，该主变相应跳分段、 母联、外桥等开关压板应按现场运行规程中规定进行投 退；220kV线路开关由运行改备用时，应退出启动失灵 压板；高压开关转检修时，应退出母差跳该开关出口压 板；
o 母差保护投入前，应检测回路不平衡电流不得超过规定 值。
o 线路送电前后，重合闸投退方式按照调度指令执行。
装设安措 特殊情况:(手车柜)
供电公司电气运行倒闸操作培训讲
义
5
1.4.2倒闸操作的分类 ➢ 监护操作:由二人进行同一项操作;
操作人,监护人, ➢ 单人操作:由一人完成的操作;
操作人 ➢ 检修人员操作:由检修人员完成的操作;
220KV及以下电气设备热备用转检修, 或检修转热备用; ✓ 运行状态:刀闸和开关合上位置 ✓ 热备用状态:刀闸合上,开关断开 ✓ 冷备用状态:刀闸和开关均断开 ✓ 检修状态:刀闸和开关断开,可能来电端 装设安措 特殊情况:(手车柜)
❖ 开关、线路、母线、变压器：转运行状态、转热备用状态、 转冷备用状态、转检修状态；转开关检修状态、转线路检 修状态。
供电公司电气运行倒闸操作培训讲
义
11
2.变电倒闸操作票的填写规定
2.1用词规定
2.1.1设备简称的用词规定
❖ 变压器：主变,站变
❖ 断路器：“开关”、“母联开关”、“旁路开关”、 “母联兼旁母开关”、“旁母兼母联开关”、“分段 开关”、“主变XXXkV侧开关”等。
❖ 隔离开关：刀闸
❖ 母线：有“Ⅰ母” “Ⅱ母”、“旁母”、“Ⅰ段母 线”、“Ⅱ段母线”等。要求加等级，以便区分
变电运行公司
供电公司电气运行倒闸操作培训讲
义
1
倒闸操作培训要点
1.倒闸操作的管理规定 2.变电倒闸操作票的填写规定 3.倒闸操作票的执行程序 4.倒闸操作的危险点分析 5.倒闸操作票举例 6.操作票系统的应用规定
供电公司电气运行倒闸操作培训讲
义
2
1.倒闸操作的管理规定
供电公司电气运行倒闸操作培训讲
义
8
• 严禁将消弧线圈同时接入两台主变的中性点上，进行消 弧线圈操作切换时，必须先退后投。消弧线圈投切必须 在系统正常时（无接地故障）进行。
• 倒母线操作前，必须检查相应母联开关、刀闸在合闸位 置，如母差保护有投入“无选择”功能，则应将母差保 护跳闸改为“无选择”方式，并退出母联开关的操作电 源（等电位操作）。
❖ 熔断器：“保险”。有“控制保险”、“信号保险”、 “合闸保险”、“储能保险”、“站变高压保险”、 “电压互感器高压保险”、“电压互感器二次保险” 等。
❖ 线路：XXXkVXX线路
❖ 小车：开关小车供、电公电司压电气互运行感倒闸器操小作培车训讲、刀闸小车、站变
义
12
2.1.2 操作术语及动词的用词规定
o 投、退保护压板，必须将保护名称及压板编号都写明 （有多屏保护的还必须写明屏名），投、退微机保护及 自动装置压板，应按现场运行规程规定进行确认。
o 用旁路开关代路前，必须检查旁路开关的保护定值确已
改为被代XX开关保护定值（微机保护除检查定值区正确
外，还应打印一份定值清单，并核对无误方可）。 供电公司电气运行倒闸操作培训讲
供电公司电气运行倒闸操作培训讲
义
9
1.4.3.2二次设备
o 投入已运行设备保护或其他保护联跳运行设备出口压板 时，在压板投入前，应经过检测和观察信号灯的方法确 认保护装置无问题后，方可投入。
o 当开关由冷备用状态（或检修状态）转运行（或热备 用状态）时，必须将投入保护的具体步骤写入操作票内， 不允许使用“检查XX设备的保护确已按要求投入”。
• 主变停电操作时，应“先断开负荷侧开关，后断开电 源侧开关”，送电操作顺序与上述顺序相反。
• 对主变充电时，一般应从高压侧进行充电，如需从中压 侧充电，应经核算验证并经主管生产总工程师或副总经 理同意后，方可进行。主变充电时，充电侧保护应齐全、 可靠并有后备保护。
• 站用变、电压互感器停电，应先断开二次侧，再断开一 次侧；送电操作顺序与上述顺序相反。
供电公司电气运行倒闸操作培训讲
义
7
1.4.3 倒闸操作的基本规定
1.4.3.1一次设备
• 停电拉闸操作必须按照“开关---负荷侧刀闸---电源侧 刀闸” 的顺序依次进行，送电合闸操作顺序与上述顺 序相反。
• 电容器组退出后，至少间隔五分钟后方可再次投入。母 线停电时，应先停该母线上的电容器组。
• 110kV及以上主变停、送电前，必须合上中性点接地刀 闸；
供电公司电气运行倒闸操作培训讲
义
6
电力设备的分类
一次设备
直接参加发、输、配系 统使用的电气设备
如变压器、电力电缆、 输电线、断路器、隔离 开关、电流互感器、电 压互感器、避雷器等
二次设备
对一次设备的工况监测、 控制、调节、保护，为 运行人员提供运行工况 或生产指挥信号设备
如测量仪表、继电器、 控制及信号器具、自动 装置等
员故论展对考场解背握读立
培预性思性总填模一二技整
训想思路复结票块次次术体
路习
系压规框
分
统板范架
析
图作标
用准
供电公司电气运行倒闸操作培训讲
义
4
1.4倒闸操作的管理规定
1.4.1倒闸操作的基本概念
当电气设备由一种状态转到另一种状态或 改变电力系统的运行方式时,需要进行 一系列的操作；
➢ 变电四种状态 ✓ 运行状态:刀闸和开关合上位置 ✓ 热备用状态:刀闸合上,开关断开 ✓ 冷备用状态:刀闸和开关均断开 ✓ 检修状态:刀闸和开关断开,可能来电端
1.1倒闸操作票的重要性
➢ 安全保证(人身、电网及设备）-生命票
➢ 必须掌握的最基本的技能
1.2倒闸操作票执行标准
2006年3月1日 正式颁布 《江西省电力公司电气两票管理规
定（试行）》
1.3倒闸操作的学习方法
供电公司电气运行倒闸操作培训讲
义
3
科学有效的学习方法
学事理拓针思现分默掌研建
• 220kV、110kV母线电磁式（感性）电压互感器的投、退， 必须在母线带电的情况下进行操作，以避免产生谐振过 电压。
• 进行现场设备操作前后，必须认真检查相关设备的位置 （包括二次开关量的位置），保证操作及设备位置的正 确性。
• 在进行倒负荷或解、并列操作前后，应检查相关电源运 行及负荷分配情况。
பைடு நூலகம்
义
10
o 主变或单侧开关由运行改冷备用时，该主变相应跳分段、 母联、外桥等开关压板应按现场运行规程中规定进行投 退；220kV线路开关由运行改备用时，应退出启动失灵 压板；高压开关转检修时，应退出母差跳该开关出口压 板；
o 母差保护投入前，应检测回路不平衡电流不得超过规定 值。
o 线路送电前后，重合闸投退方式按照调度指令执行。
装设安措 特殊情况:(手车柜)
供电公司电气运行倒闸操作培训讲
义
5
1.4.2倒闸操作的分类 ➢ 监护操作:由二人进行同一项操作;
操作人,监护人, ➢ 单人操作:由一人完成的操作;
操作人 ➢ 检修人员操作:由检修人员完成的操作;
220KV及以下电气设备热备用转检修, 或检修转热备用; ✓ 运行状态:刀闸和开关合上位置 ✓ 热备用状态:刀闸合上,开关断开 ✓ 冷备用状态:刀闸和开关均断开 ✓ 检修状态:刀闸和开关断开,可能来电端 装设安措 特殊情况:(手车柜)
❖ 开关、线路、母线、变压器：转运行状态、转热备用状态、 转冷备用状态、转检修状态；转开关检修状态、转线路检 修状态。
供电公司电气运行倒闸操作培训讲
义
11
2.变电倒闸操作票的填写规定
2.1用词规定
2.1.1设备简称的用词规定
❖ 变压器：主变,站变
❖ 断路器：“开关”、“母联开关”、“旁路开关”、 “母联兼旁母开关”、“旁母兼母联开关”、“分段 开关”、“主变XXXkV侧开关”等。
❖ 隔离开关：刀闸
❖ 母线：有“Ⅰ母” “Ⅱ母”、“旁母”、“Ⅰ段母 线”、“Ⅱ段母线”等。要求加等级，以便区分
